创建团队

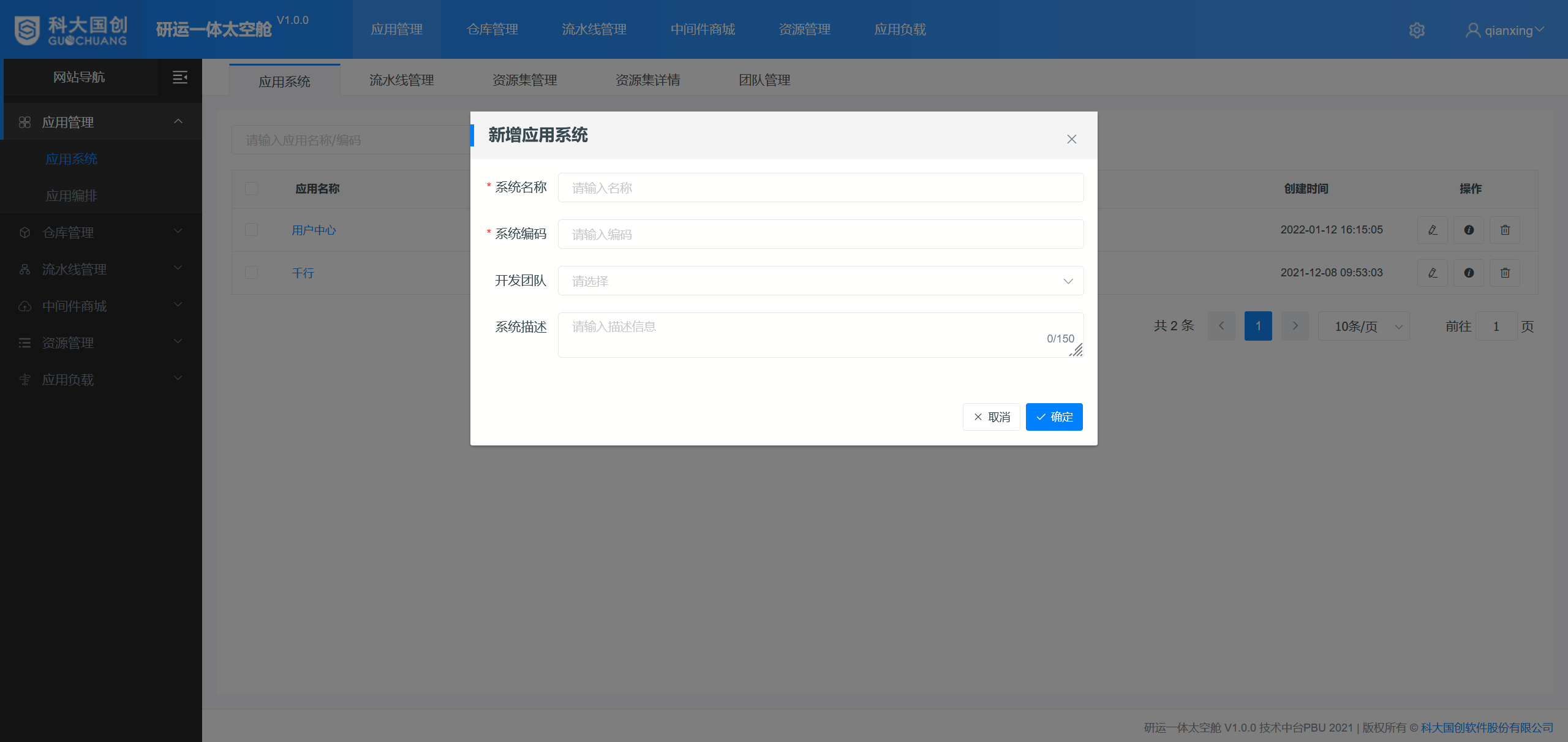

创建应用系统

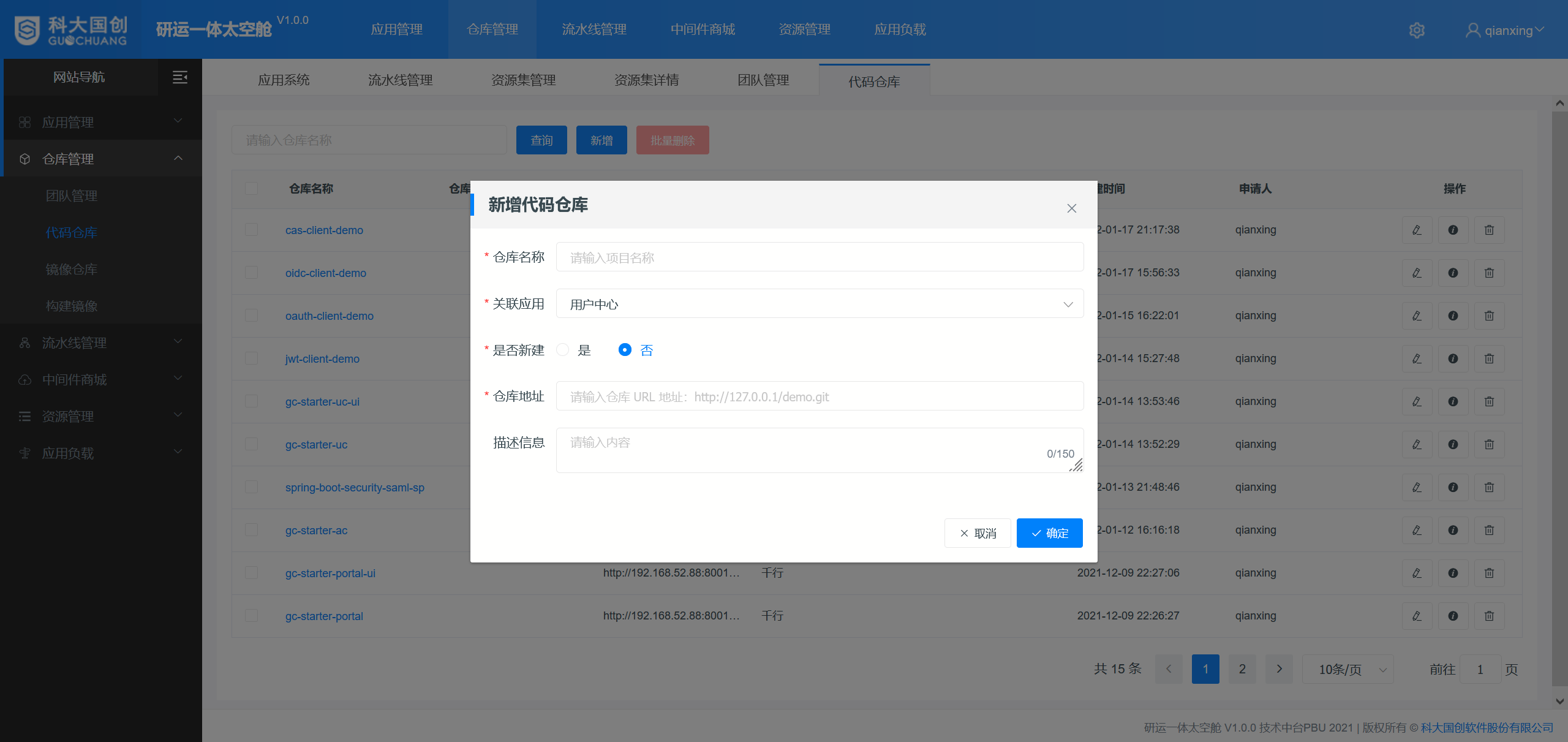

创建代码仓库


创建代码仓库凭证

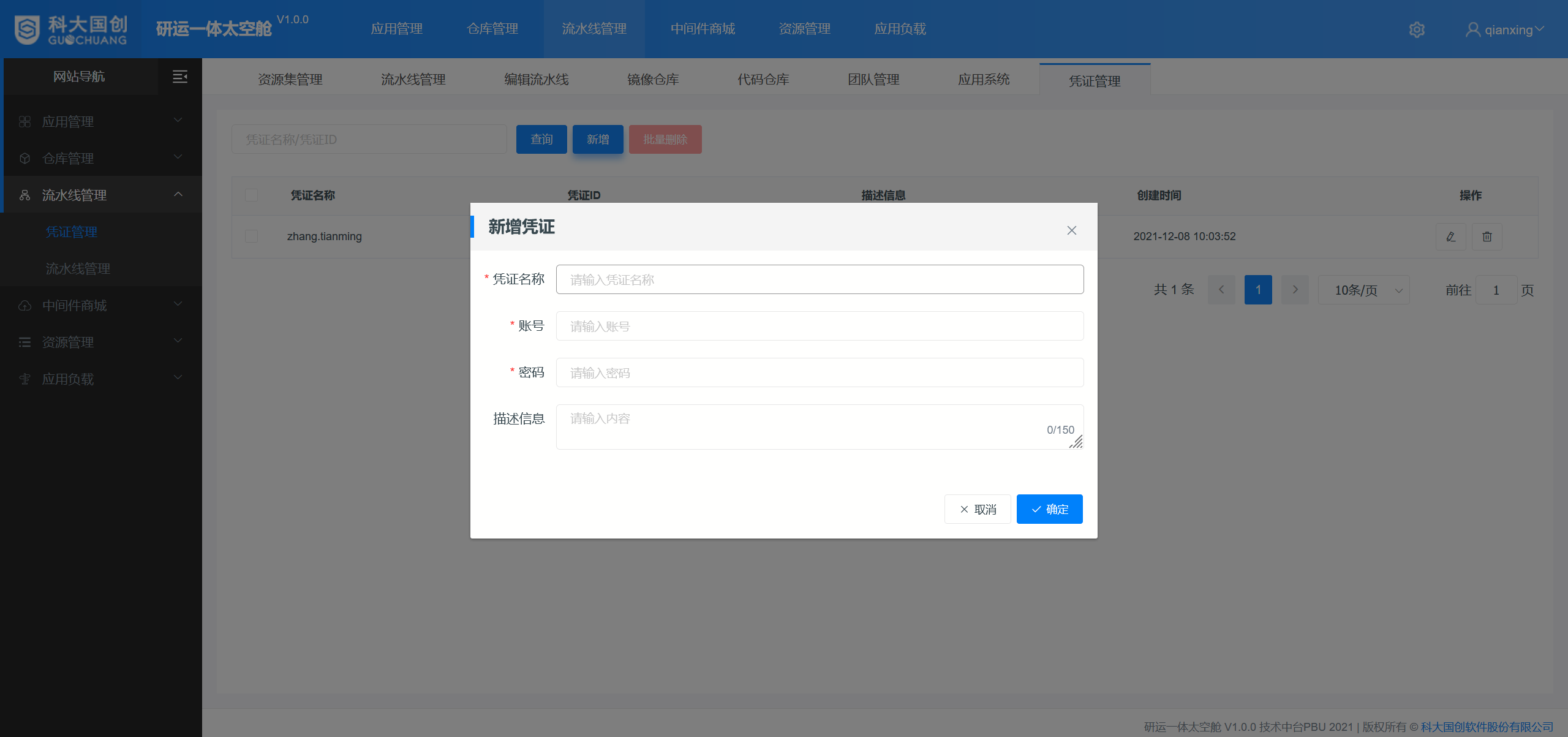

点击【流水线管理】-【凭证管理】，账号密码即你的git账号的账号和密码

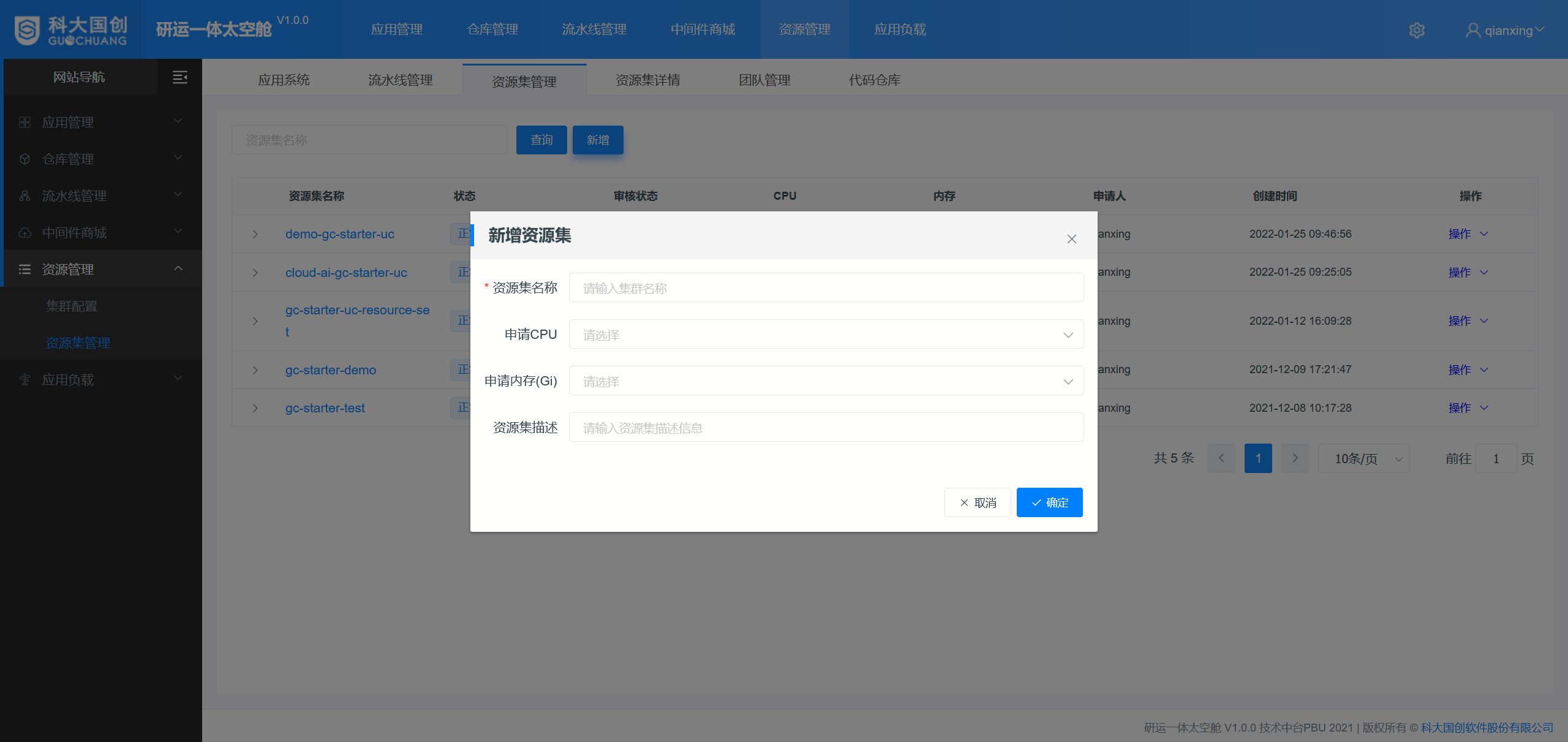

创建资源集

创建完成后需要admin账号进行审批

申请端口

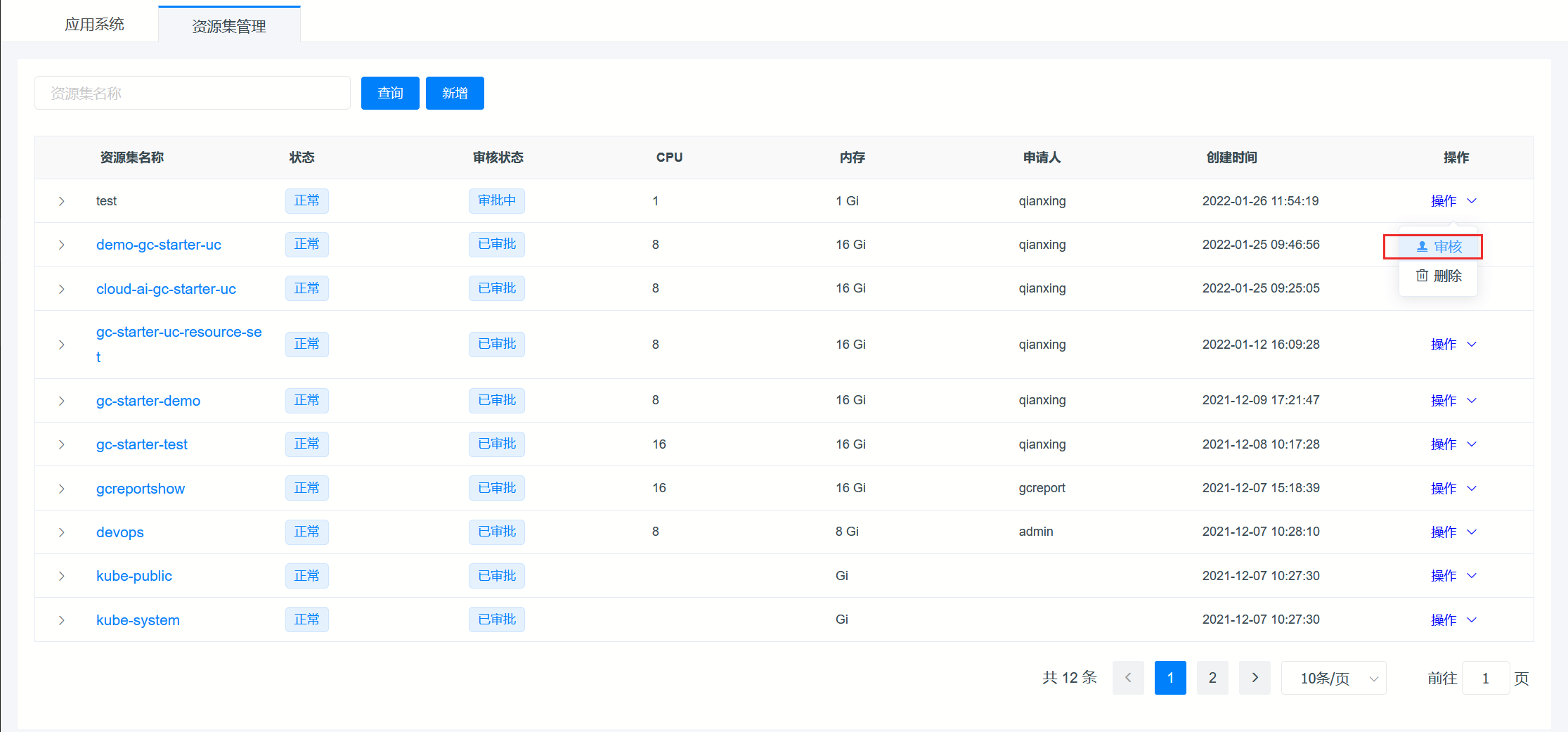

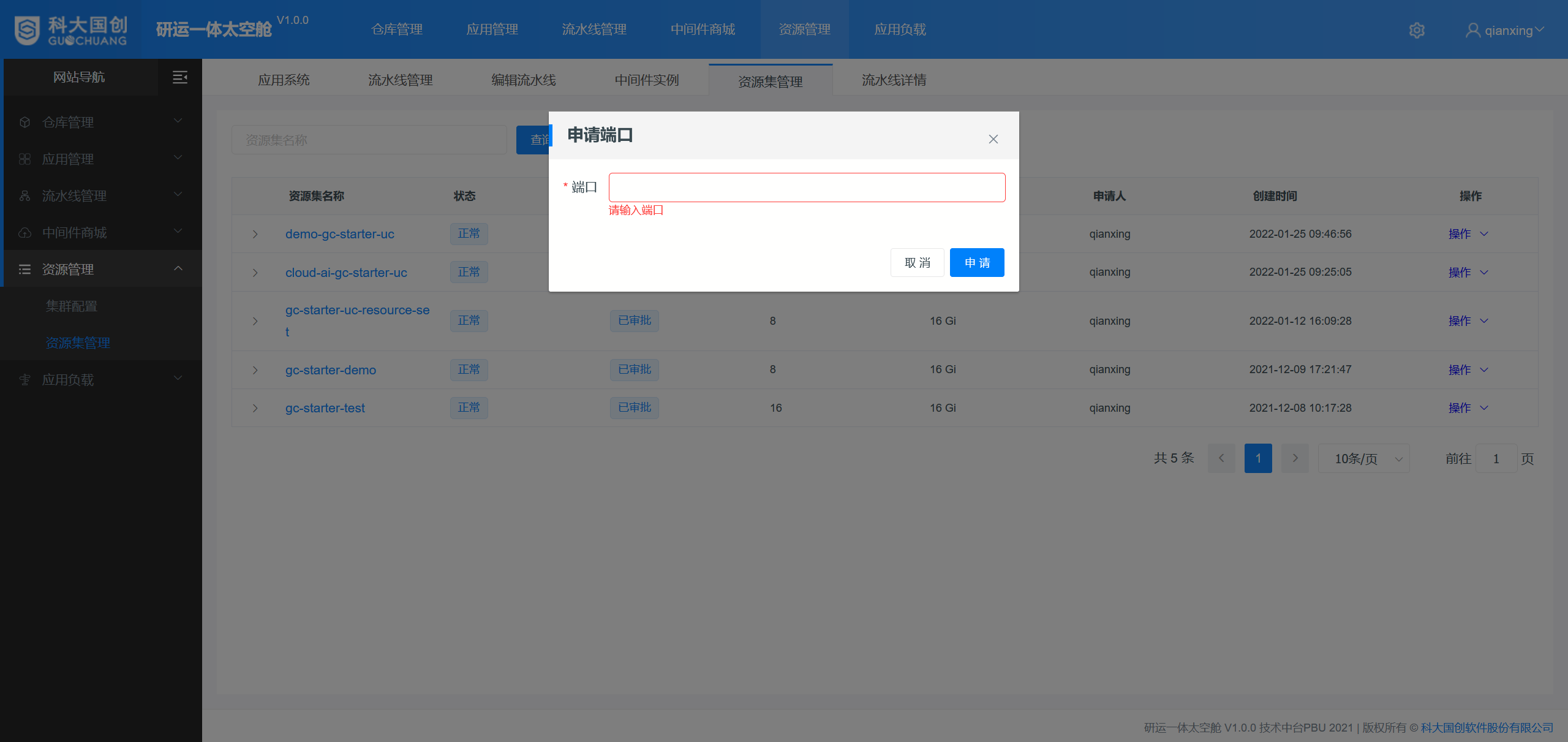

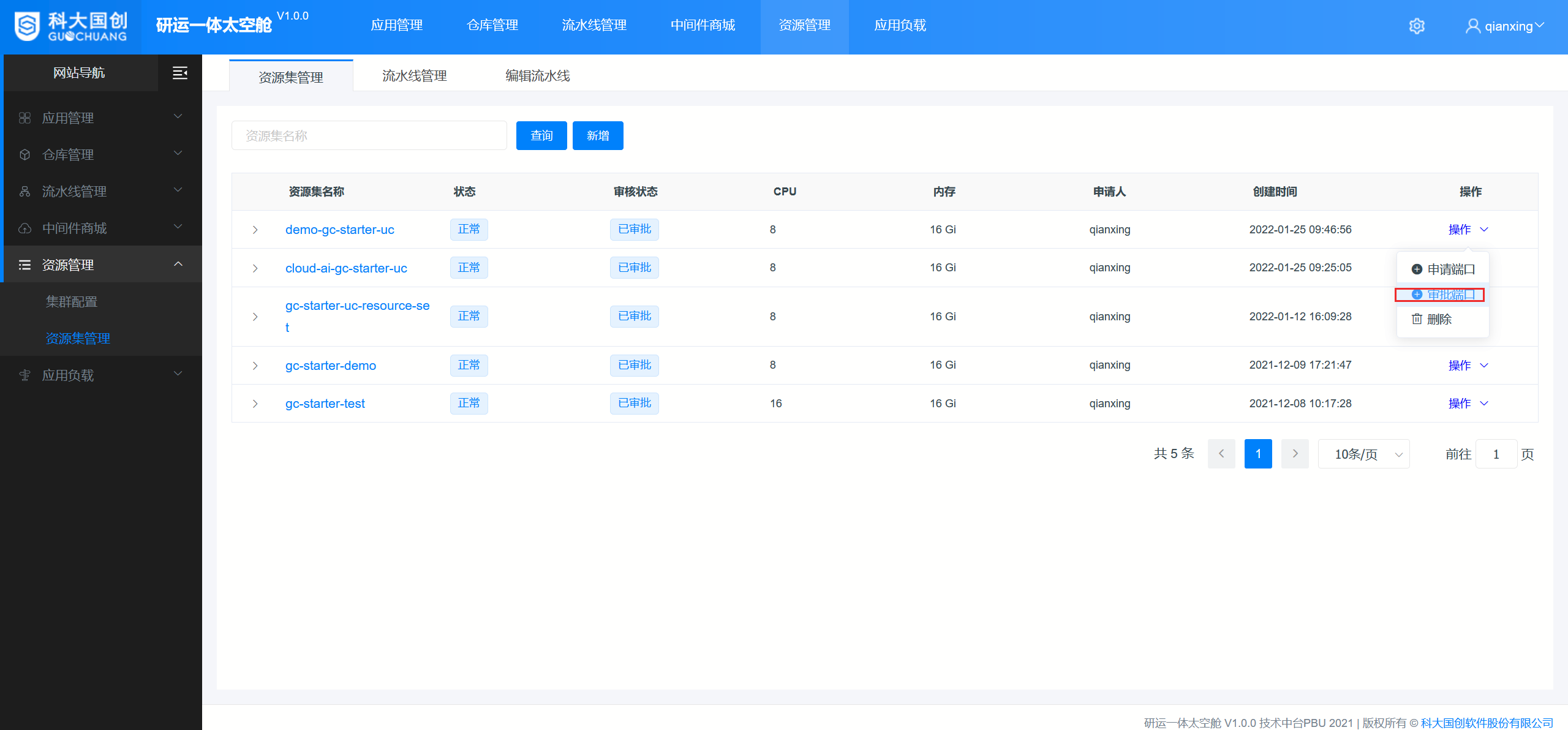

资源集审核完成后，点击你创建的资源集，点击【操作】-【申请端口】，注意请输入端口范围内的数字：30000-32767
图片.png 申请端口后，需要进行审批，直接使用自己的账号进行审批即可

创建流水线

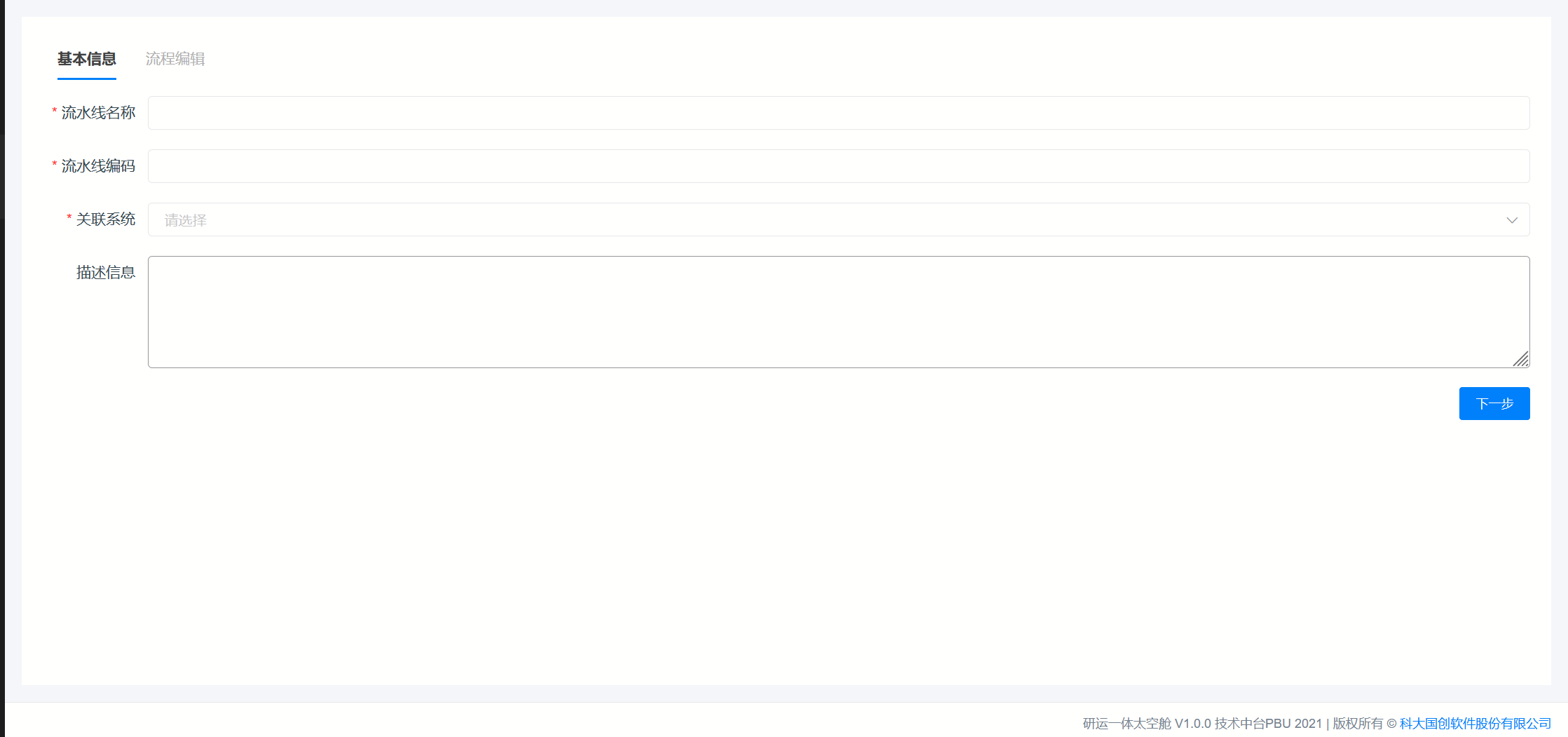

点击【流水线管理】-【流水线管理】这里就是研运一体舱的核心配置了，首先填写基本信息
关联系统就是你创建的应用系统，点击【下一步】后进入【流程编辑】这里将分为前后端分离和前后端不分离的两种配置

前后端分离工程

Spring Boot工程

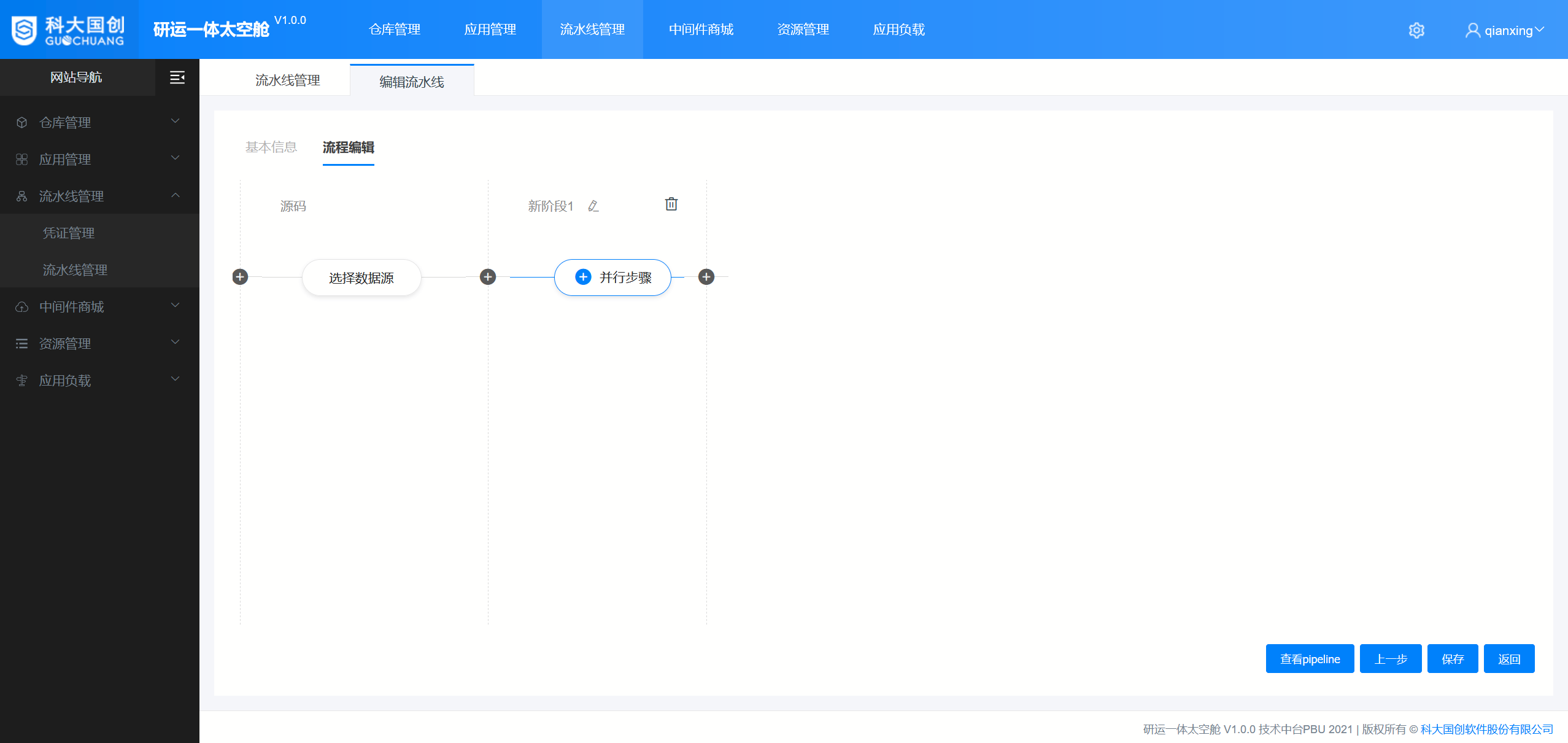

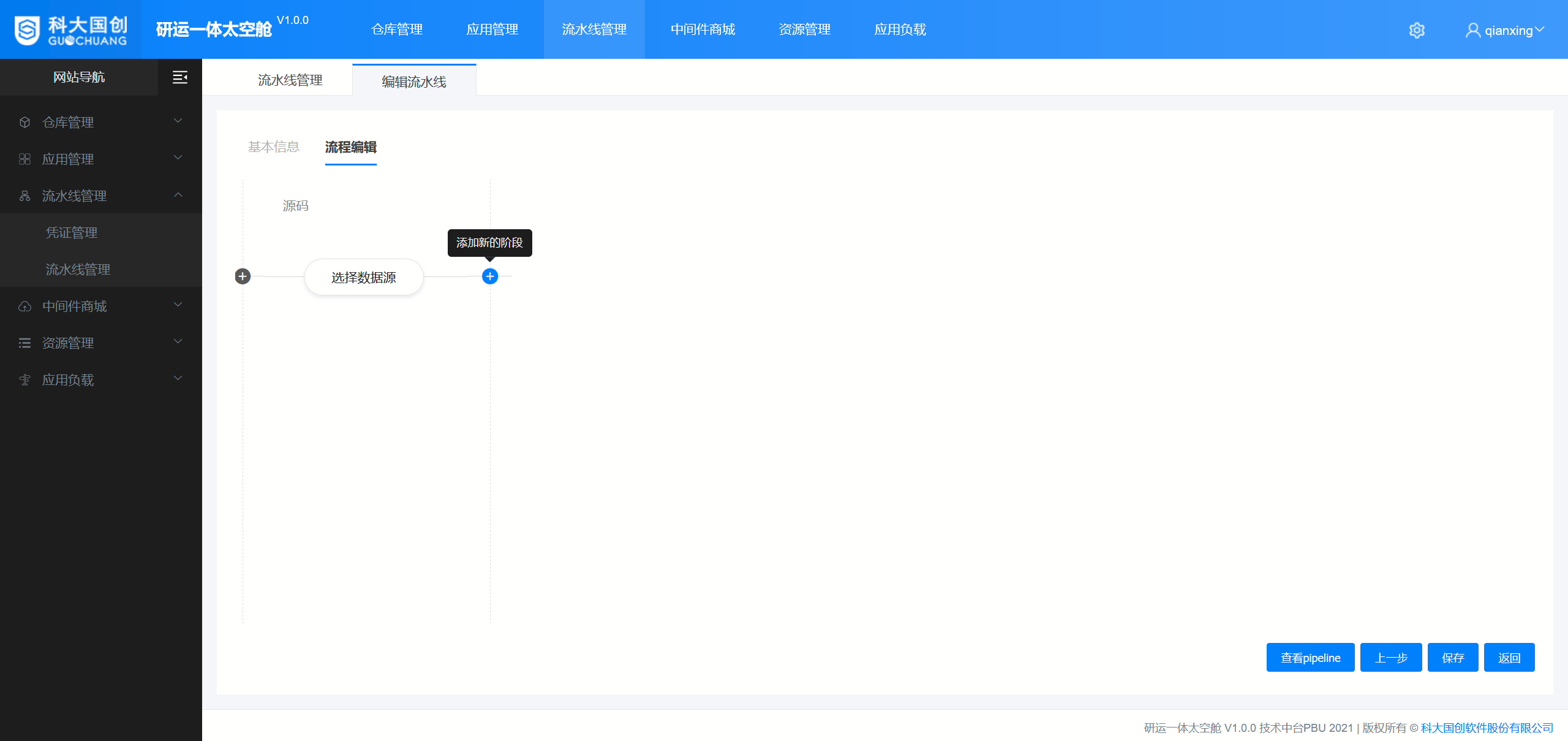

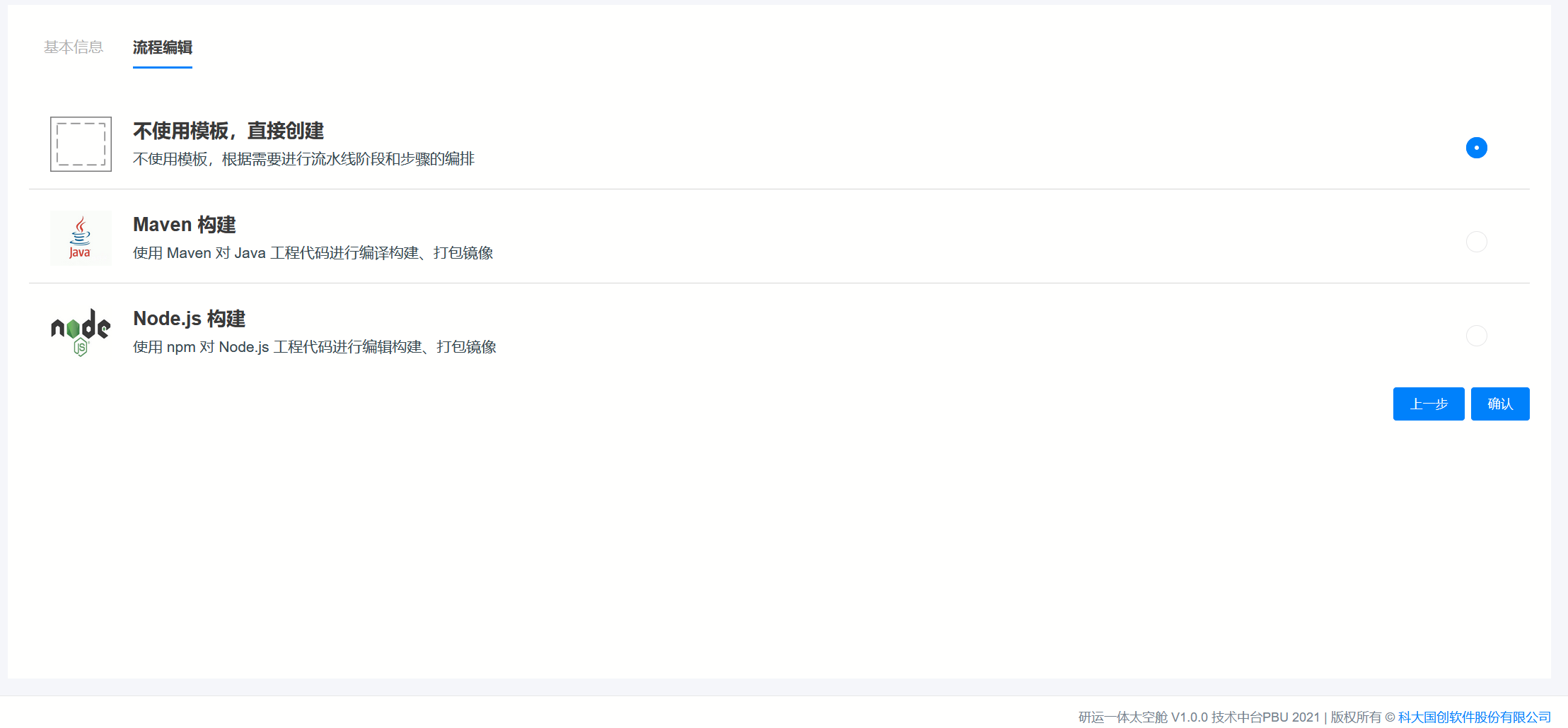

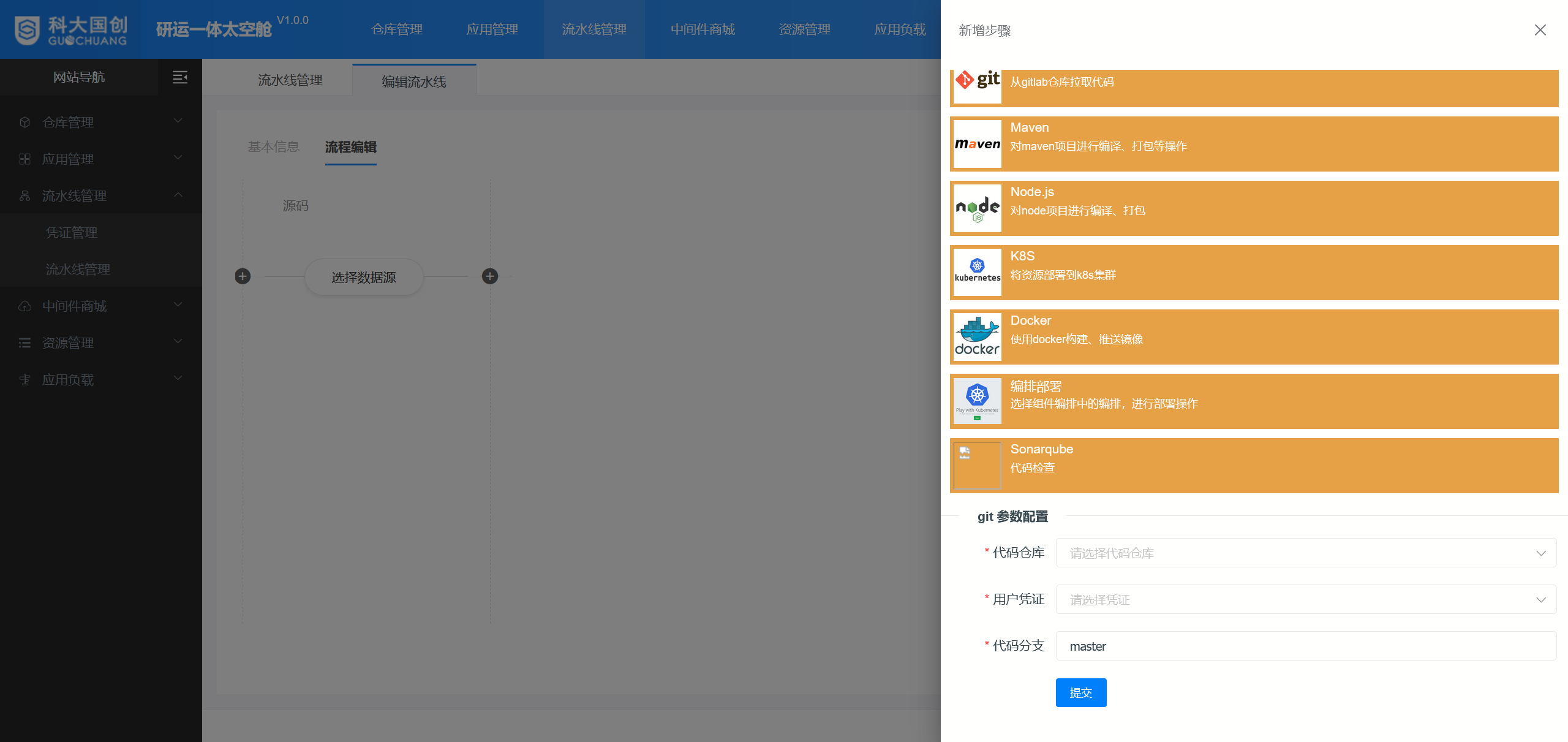

选择不使用模板，直接创建图片.png 选择数据源。下拉选择之前创建的你所要部署的后端工程的代码仓库，然后选择凭证，输入代码分支。点击【提交】后，点击添加新的阶段。此后每个步骤都需要通过这个添加，也不再赘述了。
Maven打包

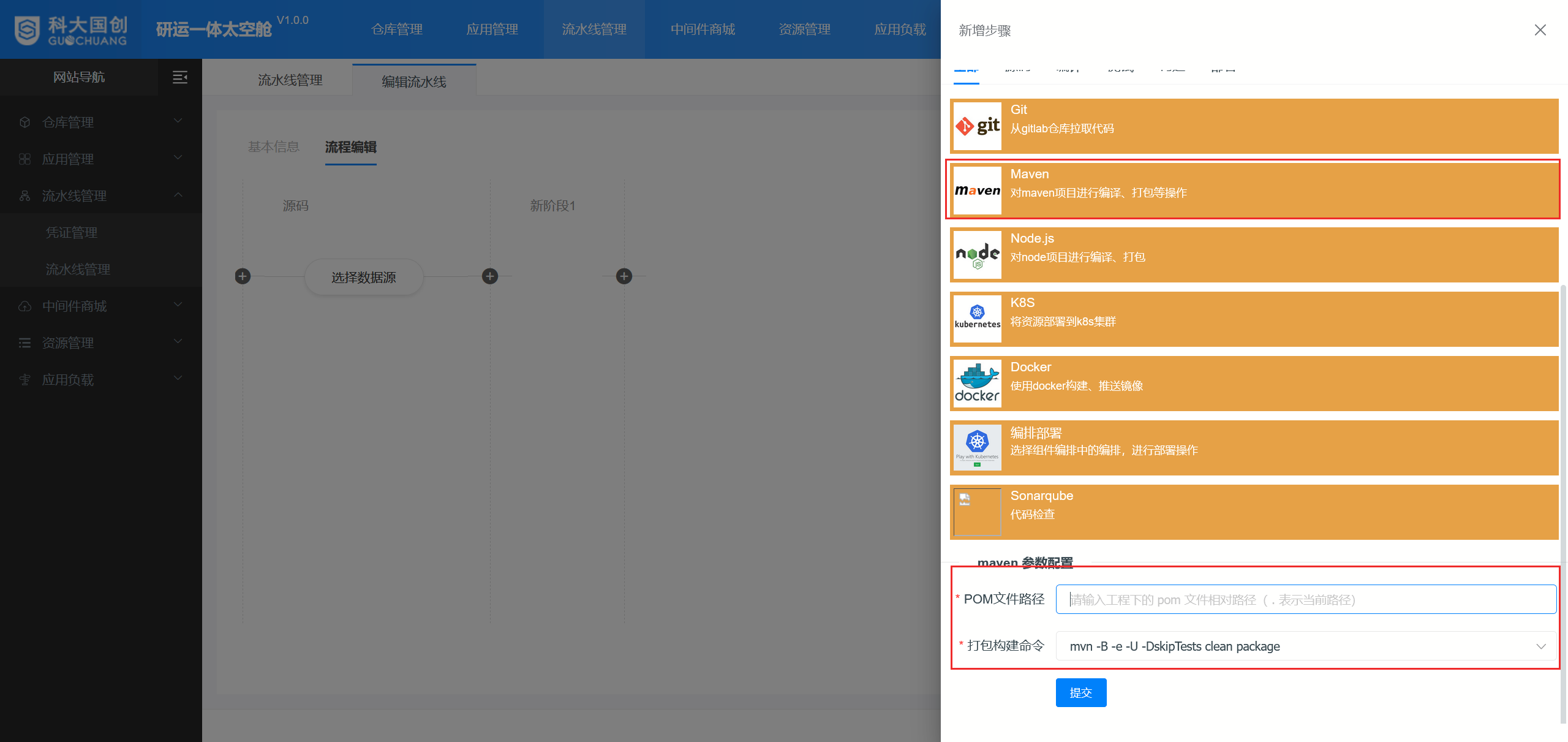

如下图，首先点选Maven
输入pom文件路径，这里的是相对路径，“.”即代表工程的根目录，一般pom文件就放在工程的根目录
选择打包构建命令，如果是单模块工程，一般使用“package”就行了，但是有多模块互相依赖的工程，请务必在根目录下使用“install”进行打包

图片.png Docker镜像构建

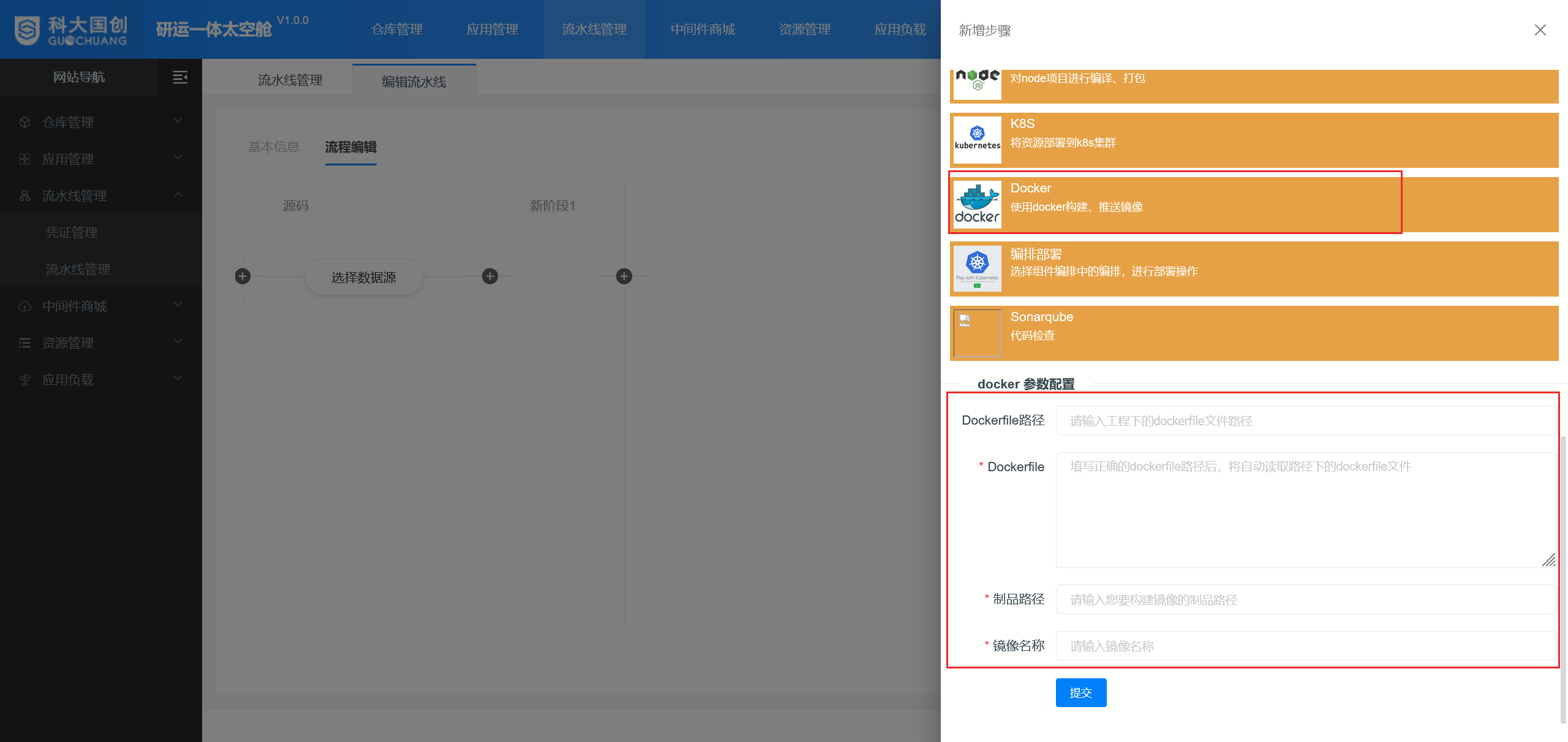

如下图，点选Docker
如果工程中有Dockerfile就输入文件的相对路径

没有的话就在下面的Dockerfile中编写Dockerfile，下面是Dockerfile示例

# 无需修改，jdk1.8基础镜像
FROM tcloud.hub/library/openjdk:8-alpine
# 无需修改
MAINTAINER Devops
# 将打好的jar包放入到/usr/local。请修改为自己的jar包名称，jar包的位置是相对于制品路径的相对路径
ADD ./gc-starter-server.jar /usr/local/
# 这个是给千行上传文件功能创建一个目录，请修改为自己的jar包名称，配合spring boot的静态资源映射使用
ADD ./gc-starter-server.jar /usr/local/upload/
# 工程启动的端口，这个只是注释作用，并不会真的影响工程的启动端口，主要还是看工程的配置文件
EXPOSE 8081
# 无需修改
WORKDIR /usr/local
# jar包启动命令
CMD ["java", "-Duser.timezone=GMT+08", "-jar", "gc-starter-server.jar", "--spring.profiles.active=prod"]

输入制品路径，这个制品就是指的上个阶段maven打包出的jar包路径，不精确到jar包
输入镜像名称。镜像名称请保持唯一

k8s容器配置

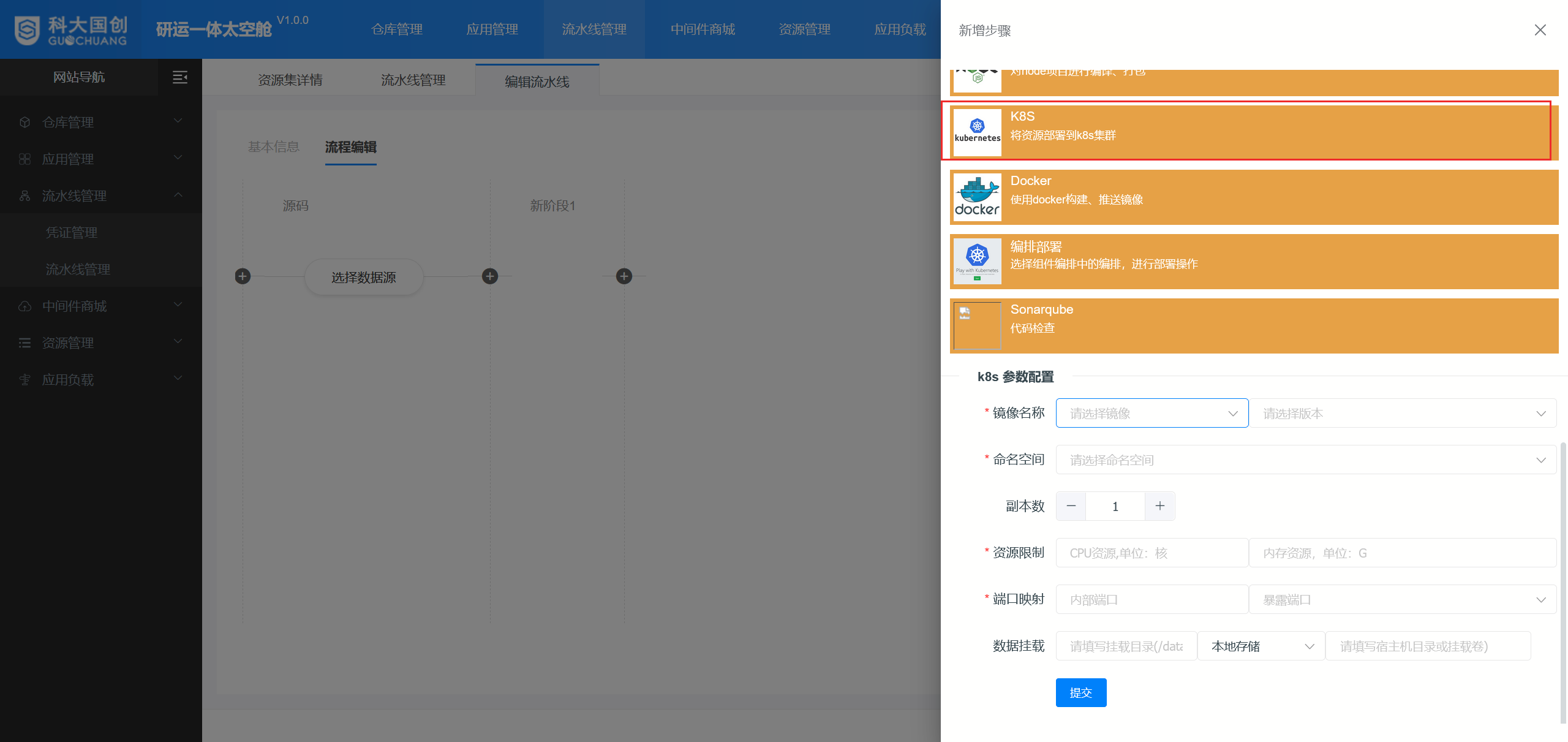

点选K8S
选择上一阶段创建的镜像，选择镜像版本：latest
命名空间，即自己创建的资源集名称
副本数保持为1，如果流量大，可以选择添加多个副本，k8S会自动进行负载均衡
资源限制可以根据需要输入
端口映射，内部端口即为工程的启动端口，暴露端口是在资源集中申请的端口，任选其一提交后保存流水线


Vue前端

依赖安装

选择不使用模板，直接创建
选择数据源，下拉选择之前创建的你所要部署的前端工程的代码仓库，然后选择凭证，输入代码分支。
npm install，下载依赖

打包配置

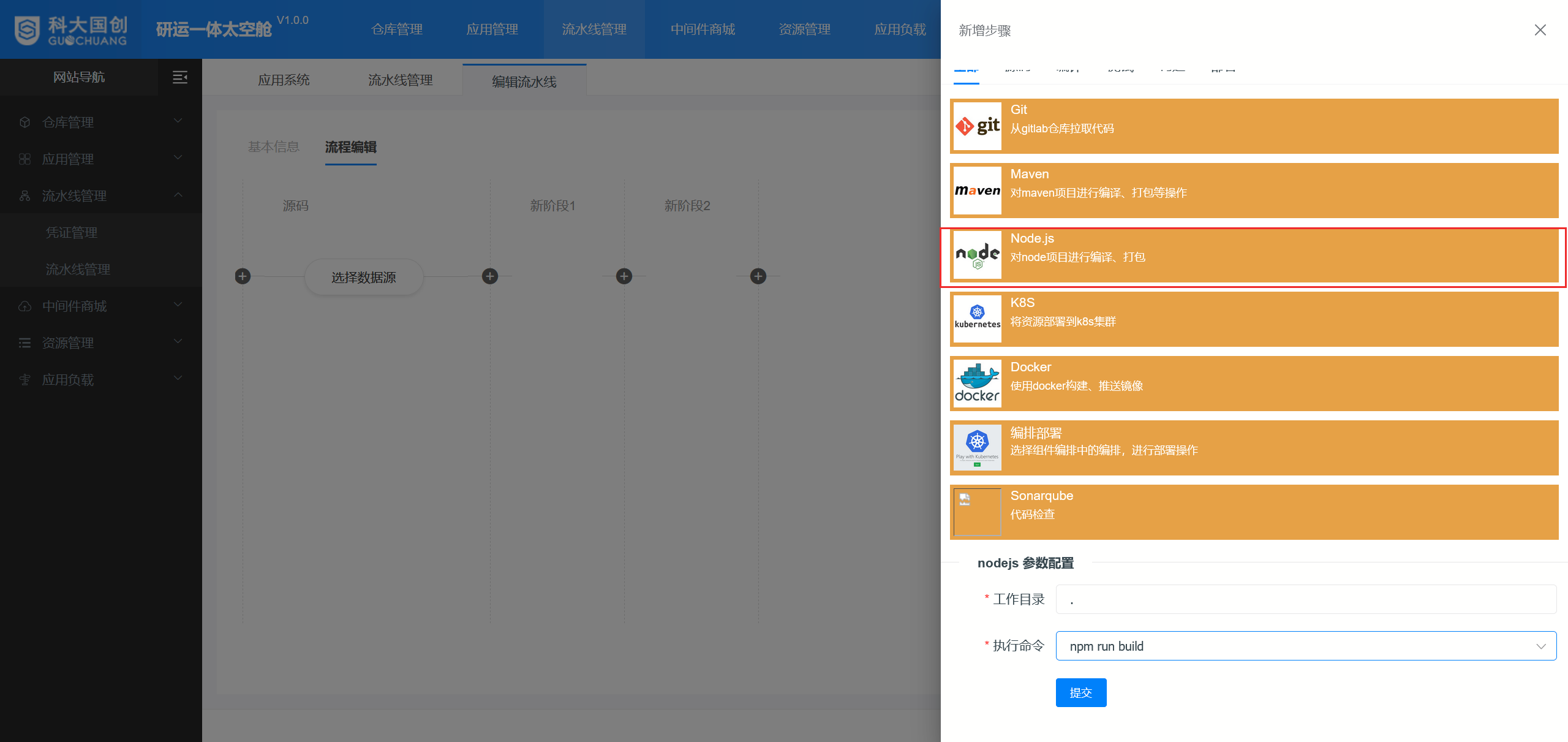

点选Node.js
输入工作目录，也就是运行npm install的目录，一般为根目录，同样的这里也是相对路径
执行命令选择npm run build

Docker镜像构建

点选Docker
如果工程中有Dockerfile就输入文件的相对路径

没有的话就在下面的Dockerfile中编写Dockerfile，下面是Dockerfile示例

# 无需修改，使用tomcat部署的话，tomcat的基础镜像
FROM tcloud.hub/library/gcsave-tomcat:1.0
MAINTAINER devops
# 无需修改，tomcat的端口固定为9080
EXPOSE 9080
# 将打包后的文件夹拷贝到容器内的webapps目录下，请根据自己的实际文件夹名进行修改
COPY ./dist /usr/local/tomcat/webapps/gc-starter-ui
# 多环境部署的一种思路，将对应环境的配置文件覆盖容器内的默认配置文件即可
COPY ./dist/config/index-demo.js /usr/local/tomcat/webapps/gc-starter-ui/config/index.js
# 甚至可以通过这种思路，去覆盖容器内的tomcat配置文件进行配置，修改tomcat的一些参数
ADD ./server.xml /usr/local/tomcat/conf/

# 无需修改，使用nginx部署的话，nginx的基础镜像
FROM tcloud.hub/tcloud/nginx :1.19.8-alpine
MAINTAINER devops
# nginx的默认监听端口
EXPOSE 80
# 将打包后的工程文件拷贝到容器内的webapps下
COPY ./dist /usr/local/webapps/gc-starter-ui

输入制品路径，这个制品就是指的上个阶段npm run build打包出的编译后的vue工程文件路径，不精确到工程文件夹，一般为根目录
输入镜像名称。镜像名称请保持唯一。

k8s容器配置

前后端不分离

（1）选择不使用模板，直接创建
（2）选择数据源。下拉选择之前创建的你所要部署的工程的代码仓库，然后选择凭证，输入代码分支。
（3）Maven打包，详情查看前后端分离的Maven打包，不赘述
（4）Docker镜像构建

点选Docker
如果工程中有Dockerfile就输入文件的相对路径

没有的话就在下面的Dockerfile中编写Dockerfile，下面是Dockerfile示例

# 无需修改，war包放入tomcat中进行部署，tomcat的基础镜像
FROM tcloud.hub/library/gcsave-tomcat:1.0
MAINTAINER devops
# 无需修改，tomcat的默认端口
EXPOSE 9080
# 修正时区，保证容器内时间与本地一致
ENV TZ=Asia/Shanghai
# 将打包好的war包放入容器中的webapps下
ADD ./gc-starter.war /usr/local/tomcat/webapps/
# 将工程中的tomcat文件添加到容器内的tomcat配置文件夹下，以覆盖容器内tomcat的配置文件
ADD ./classes/server.xml /usr/local/tomcat/conf/

（5）k8s容器配置

执行流水线

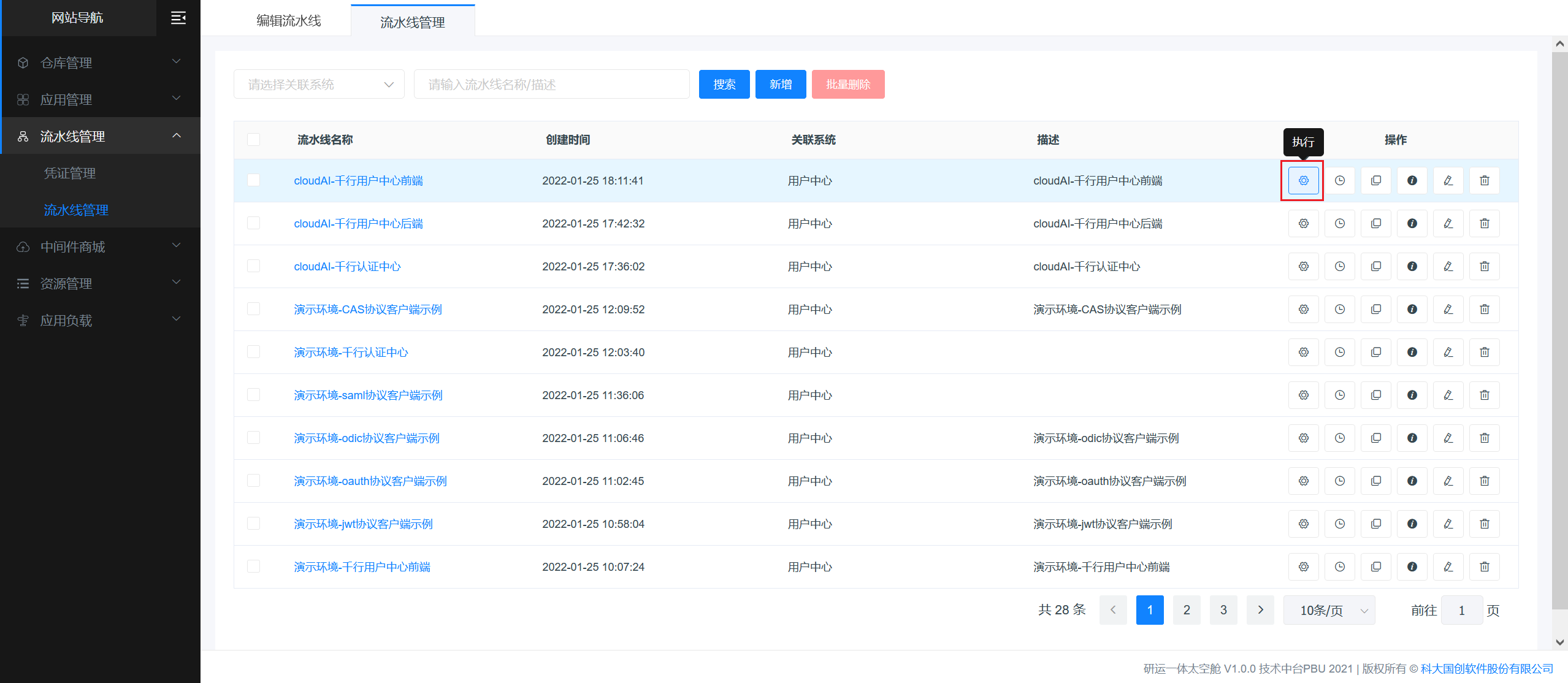

立即执行

指定执行部分阶段

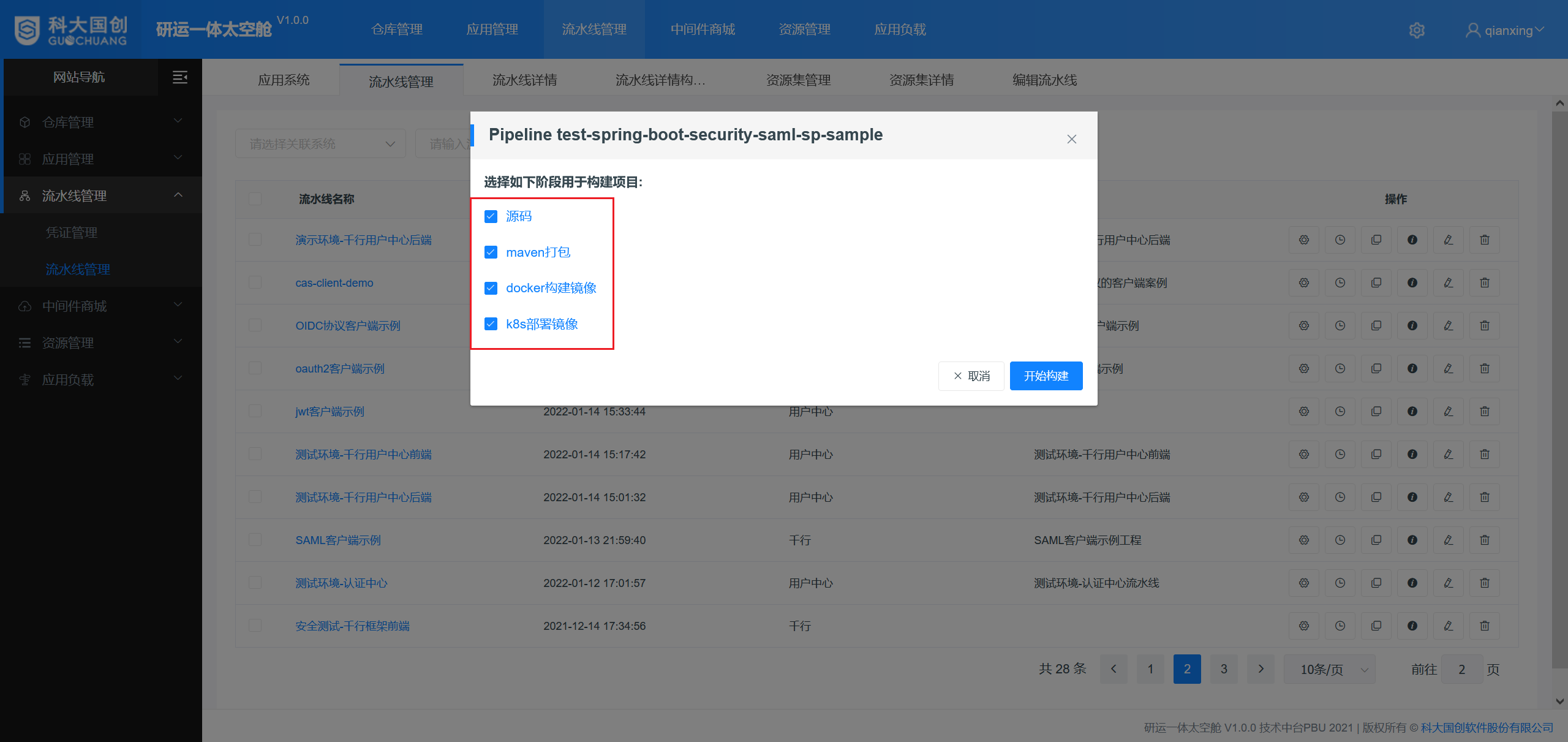

点击执行后，可以自由勾选执行阶段

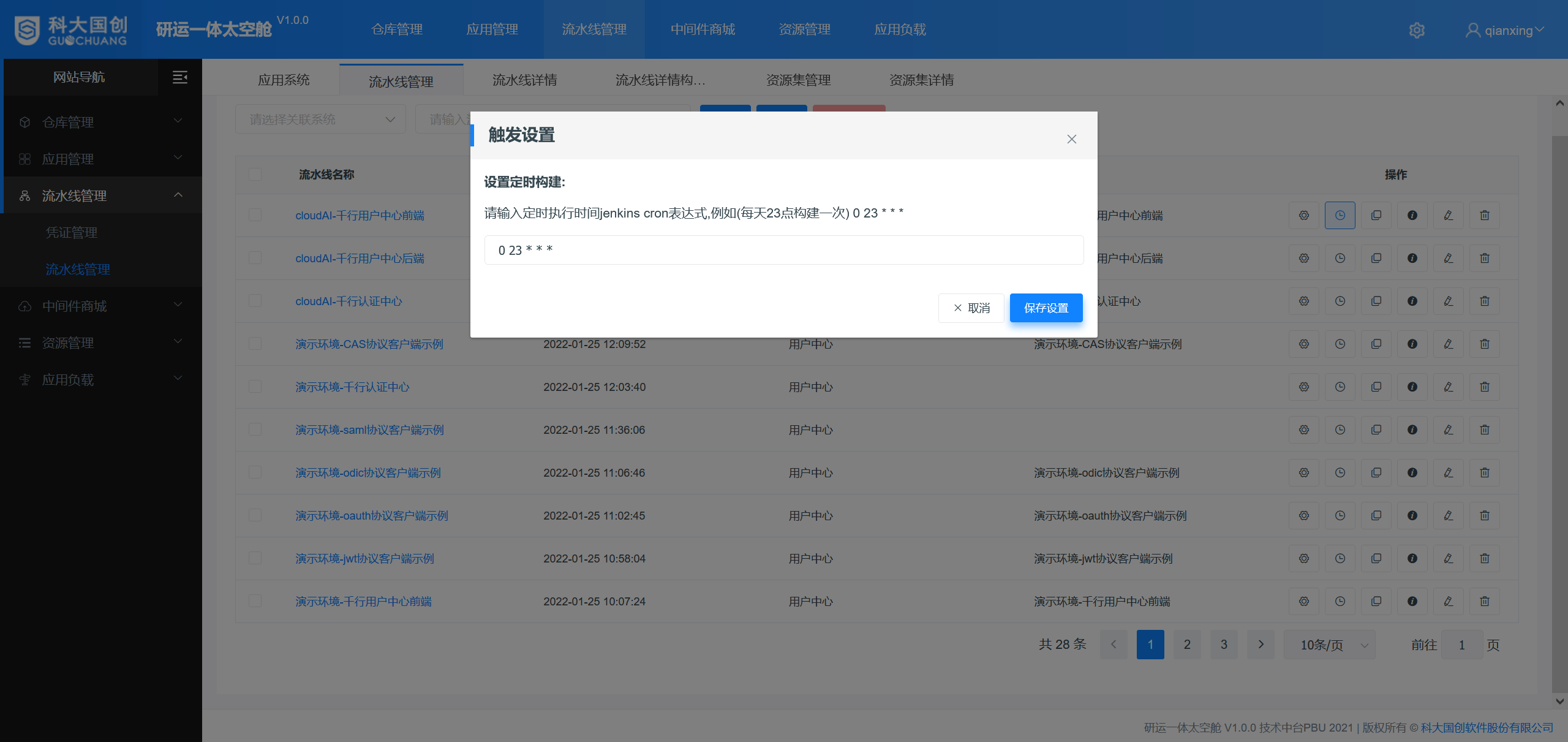

定时执行流水线

如果工程还处于开发阶段，每天有上传代码之类的场景，可以设置在下班时间定时执行流水线，实现自动更新

查看日志

流水线执行日志

流水线执行后就可以直接看日志，不过你也可以把它关掉。
关掉后日志查询：【详情】-【构建记录】-【构建日志】

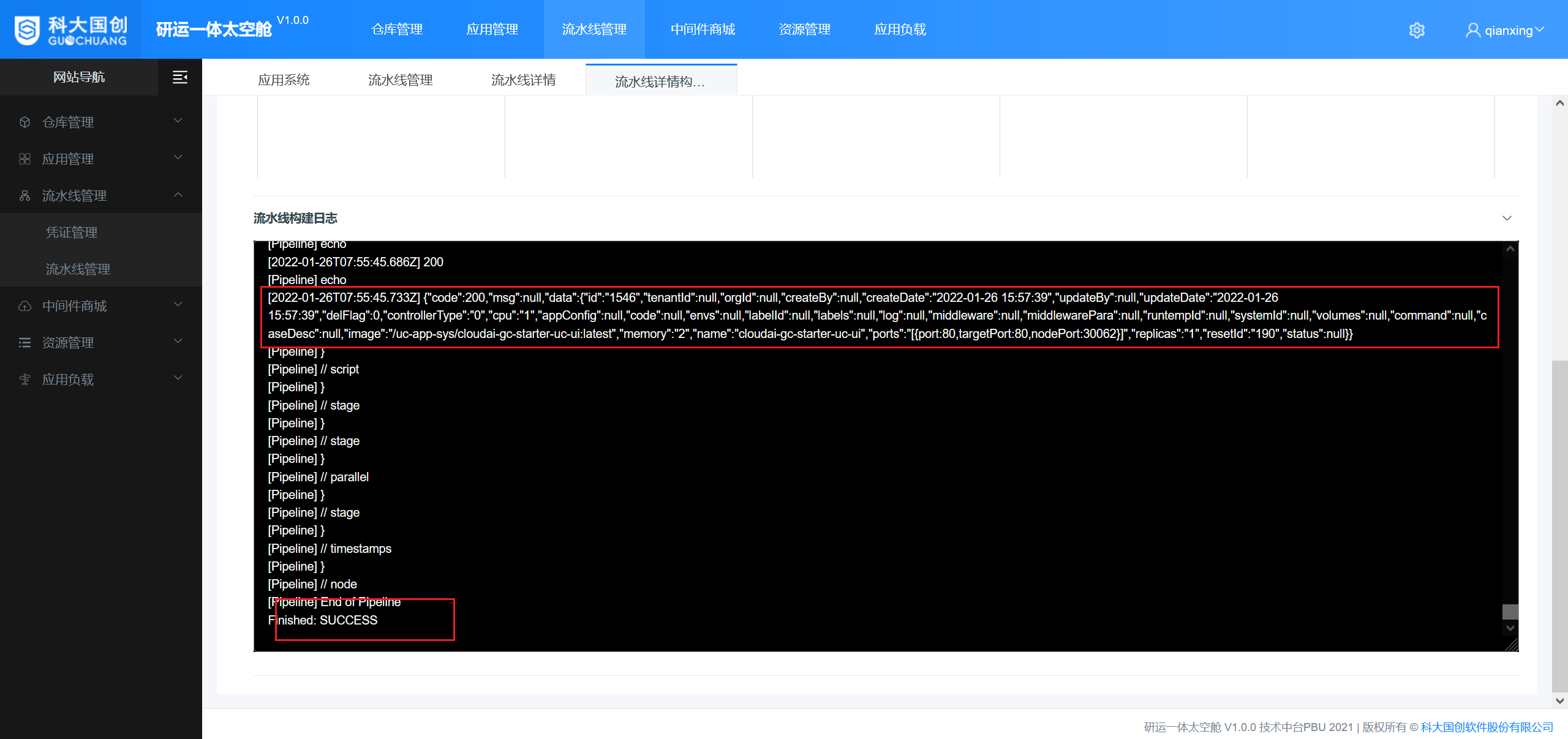

日志中这两个位置，一个code为200并且最后为succeess才算流水线真正执行成功
code为500的话，可能是端口被占用了导致，那就在流水线编辑中换一个端口吧

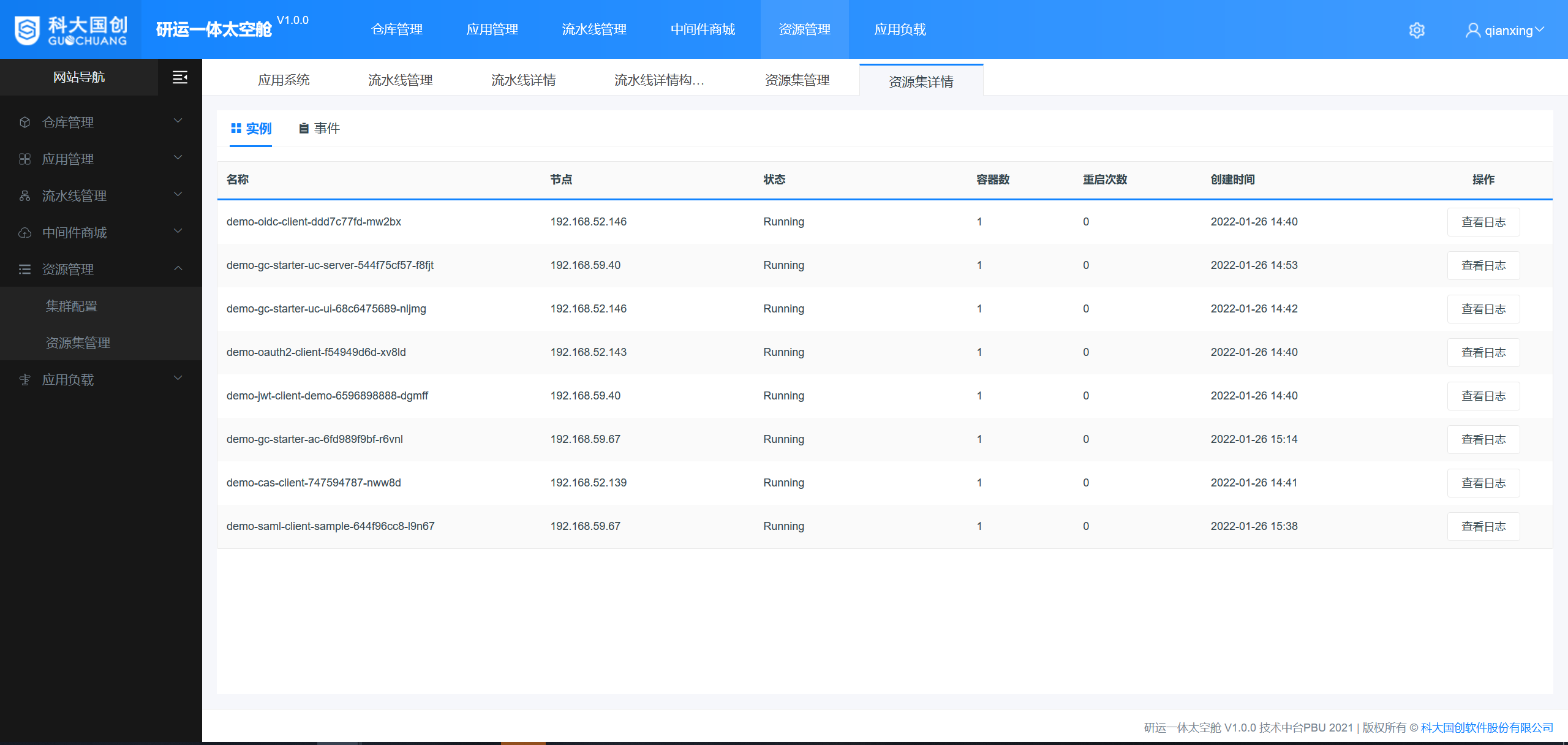

容器执行日志

流水线执行成功后并不代表你的工程真的执行成功了，这只是代表了k8s中的容器创建成功了，容器中需要去跑工程，所以可以去查看容器日志，查看是否工程真的启动成功了。

容器状态为Running可以查看日志，如果为containercreate需要稍等一会后，刷新页面，等待状态变为Running

【容器管理】-【资源集管理】- 点击资源集名称 -【查看日志】

访问服务

k8s的容器并不能直接访问，而是通过service、ingress等网络服务进行代理，服务访问的url一般为：
192.168.59.117:暴露端口/context-path

Dockerfile参考

认证中心

前后端不分离工程
打包方式war包
git地址：http://192.168.52.88:8001/GC-STARTER/uc/gc-starter-ac.git

FROM tcloud.hub/library/gcsave-tomcat:1.0
MAINTAINER devops
EXPOSE 9080
ENV TZ=Asia/Shanghai
ADD ./classes/server.xml /usr/local/tomcat/conf/
ADD ./ac.war /usr/local/tomcat/webapps/

用户中心后端

基于千行框架的Spring boot工程
打包方式jar包
git地址：http://192.168.52.88:8001/GC-STARTER/uc/gc-starter-uc.git

FROM tcloud.hub/library/openjdk:8-alpine
MAINTAINER Devops
ADD ./gc-starter-uc-server.jar /usr/local/
ADD ./gc-starter-uc-server.jar /usr/local/upload/
EXPOSE 8081
WORKDIR /usr/local
CMD ["java", "-Duser.timezone=GMT+08", "-jar", "gc-starter-uc-server.jar", "--spring.profiles.active=demo"]

用户中心前端

基于千行框架的Vue工程
打包方式npm run build
git地址：http://192.168.52.88:8001/GC-STARTER/uc/gc-starter-uc-ui.git

FROM tcloud.hub/tcloud/nginx:1.19.8-alpine
MAINTAINER devops
EXPOSE 80
COPY ./dist /usr/local/tomcat/webapps/gc-starter-uc-ui
COPY ./dist/config/index-demo.js /usr/local/tomcat/webapps/gc-starter-uc-ui/config/index.js
COPY ./nginx.conf /etc/nginx/conf.d/default.conf

如果git地址无法打开，请联系千行团队799436026
