vscode总体介绍

大纲

• 整体设计 vscode， monaco editor，extension，Electron，language service
• IDE代码的组织
• 复杂动态界面的代码抽象设计
• 为什么IDE不卡？相比Atom
• 插件的设计

系列文章

• vscode整体介绍
• 从vscode启动流程学electron应用开发
• 从vscode看大型程序设计 service 设计模式
• 从vscode看复杂前端交互组织
• 从vscode看产品设计

TODO

• 代码是如何组织的
• 梳理和理解了Register模式
• 启动流程
• 右键菜单流程解析
• 右键菜单复杂交互背后
• 如果在界面上加一块界面，需要怎么做？
• 复杂动态界面代码抽象，常见联动如何做？纯DOM，以及事件绑定

整体设计

• vscode
• monaco editor
• extension
• Electron
• language service，eslint等等

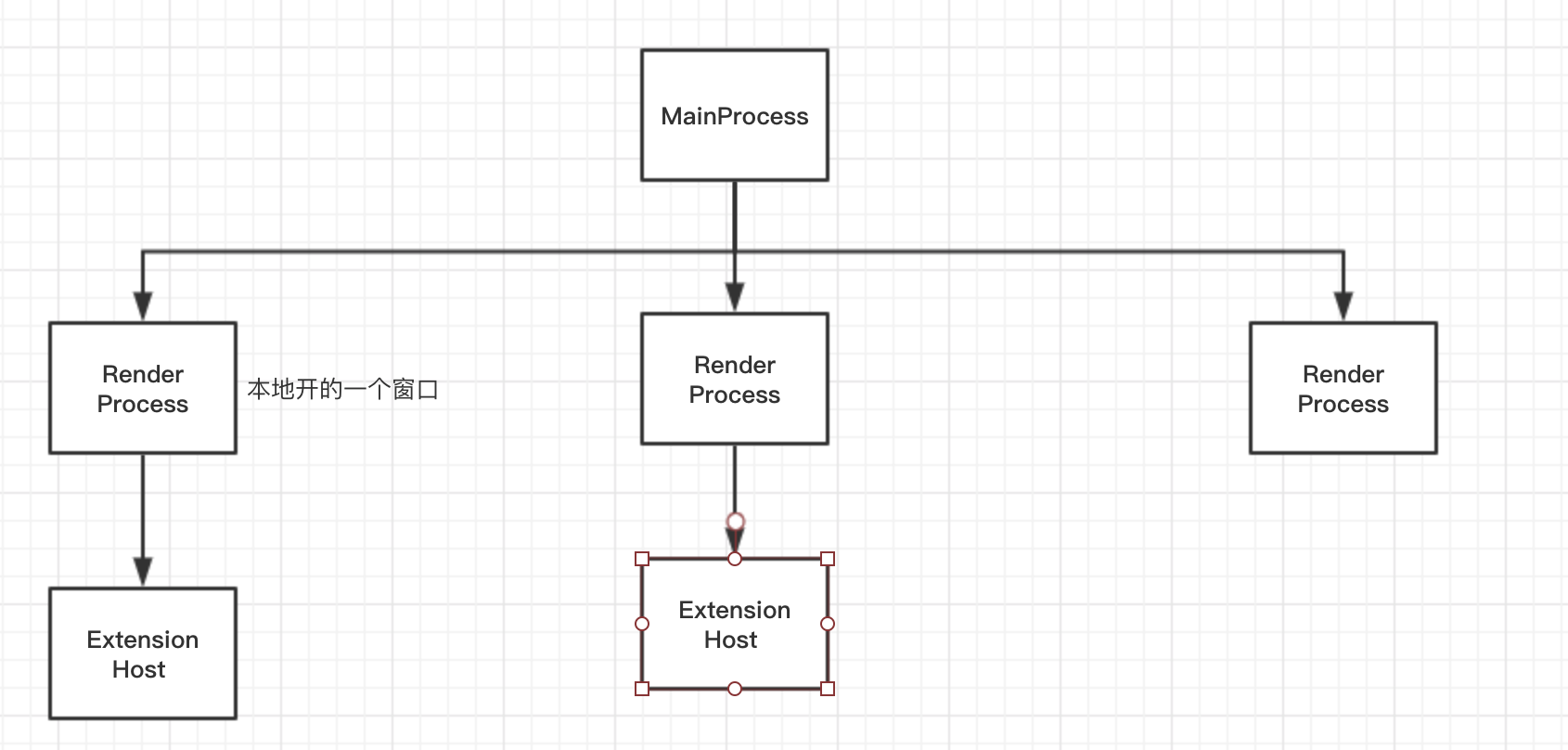

进程结构

多进程架构带来的速度优化

有一个主进程和多个渲染进程。如果VScode你开了多个窗口，每个窗口对应一个渲染进程，都是互相独立不影响的。每个渲染进程下，又开启有独立的插件宿主进程。

主进程
**
负责启动，打开浏览器的窗口，自动更新等与系统相关的功能。

渲染进程

**
即我们看到的整个浏览器窗口。因为Electron的缘故，可以在浏览器中运行Nodejs代码。我们开的每一个窗口都对应一个独立的渲染进程，互相之间不影响。

插件进程

每个渲染进程下又有独立的插件进程，因此保证了主进程的运行速度，但同时插件对UI的操作能力非常弱

进程间通讯，IPC/RPC

渲染进程中可以开Worker进行耗时计算，

通信 调用

• IPC通信
  • 主进程和render进程的通信
  • 利用electron提供的ipcRender和ipcMain进行通信。
  • IPC通信，类似EventEmitter，通过消息机制调用
• RPC通信
  • Render进程和插件进程的通信，有一个 RPCProtocol.ts 实现。
  • RPC是更高级的实现，调用其它进程的方法，就像调用本地API方法一样。
  • Electron中的remote就是RPC的一种实现

IDE代码的组织

• 依赖注入
• 案例，启动流程的代码解析
• 案例，右键菜单的代码解析

分类

• workbench 整体视图框架
• platform 可被依赖注入的各种纯服务
• editor 文本编辑器
• code 应用主入口
• base 通用的公共方法和公共视图组件
• extensions 内置插件

MainThreadWebviews // 很重要的，什么？

流程解析

启动流程代码解析

• main.js
• vs/code/electron-main/main
•


/src/vs/workbench/browser/parts/editor/

右键菜单代码解析

复杂动态界面的代码抽象设计

特征

• 动态化
• 界面复杂，区块繁多
• 相似性较多

有哪些设计？

• 面向对象 非常细力度华
• 区块Controller维护
• Command
• 依赖注入，Service
• 案例，菜单栏变化，以及和右侧文件区联动
• 案例，右侧代码和eslint的联动

Service服务化设计

整个程序都Service化，通过依赖注入，或者通过暴露ServicesAccessor来访问到任何一个Service。

• 通过依赖注入方式，方便的引入依赖的Service
• 依赖注入，可以帮助Vscode在不同端(Web，PC端)根据特征注入不同的Service
• 有助于将Controller中较复杂逻辑拆分出Service，降低耦合度

有哪些Service

• editorService
• workspaceContextService
• listService 这个代码设计值得看一下 register的注册模式
• IConfigurationService

editorService.ts

/src/vs/workbench/services/editor/common/editorService.ts

• editorService 即右侧的编辑区域
  • 属性 数据 标明当前的状态 激活的，可见的编辑窗口
  • 事件监听 监听变化 可监听激活的，可见的编辑窗口变化
  • 方法 可进行操作，判断 打开编辑器，判断是否打开

activeEditor
visibleEditors
onDidActiveEditorChange
onDidVisibleEditorsChange
openEditor
isOpen

Accessor获取方式

CommandsRegistry.registerCommand('_workbench.open', function (accessor: ServicesAccessor, args: [URI, IEditorOptions, EditorViewColumn, string?]) {
    const editorService = accessor.get(IEditorService);
    const editorGroupService = accessor.get(IEditorGroupsService);
    const openerService = accessor.get(IOpenerService);
    const urlService = accessor.get(IURLService);

List Service

Command设计解耦

https://tuhrig.de/messages-vs-events-vs-commands/

各组件间存在互相调用，有几种解决方式

• 引用类，即new实例，然后调用方法
• Command，即命令模式，
• Event 主要是有多个监听者，即多个消费者，
• Message，跟command没啥差别

但是在VSCode中，存在插件调用等消息传递，不遍引用类，因此用command调用非常合适

同时Command也比记忆各种类

面向对象的深度使用

相似组件抽象interface & 约束

将不用类型都抽象出其interface，对实现的类约束其实现。因为在vscode中有很多外观有差异，但是行为表现差不多的组件。

export class FindWidget extends Widget implements IOverlayWidget, IHorizontalSashLayoutProvider {
}
export abstract class Widget extends Disposable {
}

类的标记

IMainContext 和 rpcProtocol

统一管理 通过类别来判断

不同的列表都存储在了listService中统一存放。

但是通过 element instanceOf OutlineElement 来判断点击的是否是某种需要的类型

// 面包屑上的打开
KeybindingsRegistry.registerCommandAndKeybindingRule({
    id: 'breadcrumbs.revealFocusedFromTreeAside',
    weight: KeybindingWeight.WorkbenchContrib,
    primary: KeyMod.CtrlCmd | KeyCode.Enter,
    when: ContextKeyExpr.and(BreadcrumbsControl.CK_BreadcrumbsVisible, BreadcrumbsControl.CK_BreadcrumbsActive, WorkbenchListFocusContextKey),
    handler(accessor) {
        const editors = accessor.get(IEditorService);
        const lists = accessor.get(IListService);
        const element = <OutlineElement | IFileStat>lists.lastFocusedList.getFocus();
        if (element instanceof OutlineElement) {
            // open symbol in editor
            return editors.openEditor({
                resource: OutlineModel.get(element).textModel.uri,
                options: { selection: Range.collapseToStart(element.symbol.selectionRange) }
            }, SIDE_GROUP);

面向对象 多个implements

其实是各种定义interface，来约束类的实现，定义interface也帮助仔细想清楚设计哪些能力

面向对象继承

存在的问题

• 修改麻烦。增加新的属性，每个类都要修改
• 对人的要求太高了。设计的不好，会混乱不堪

export interface ICodeEditor extends editorCommon.IEditor {}
export interface IActiveCodeEditor extends ICodeEditor {}

较高层次抽象

将整个工作区抽象为几个较大的区块，并通过service模式来互相交互

• sidebarPart
• editorService
• StatusbarPart IStatusbarService
• TitlebarPart

问题

• 面向对象，修改不容易
• 没有类似jsx或vue的模板，整个界面看起来不清晰

设计模式

• 依赖注入
• 注册器模式

依赖注入

依赖注入在整个程序中占了很大的部分

export class OpenWorkspaceConfigFileAction extends Action {
    static readonly ID = 'workbench.action.openWorkspaceConfigFile';
    static readonly LABEL = nls.localize('openWorkspaceConfigFile', "Open Workspace Configuration File");
    constructor(
        id: string,
        label: string,
        @IWorkspaceContextService private workspaceContextService: IWorkspaceContextService,
        @IEditorService private editorService: IEditorService
    ) {
        super(id, label);
        this.enabled = !!this.workspaceContextService.getWorkspace().configuration;
    }
    run(): Thenable<any> {
        return this.editorService.openEditor({ resource: this.workspaceContextService.getWorkspace().configuration });
    }
}

注册器模式

快捷键的注册模式

KeybindingsRegistry.registerCommandAndKeybindingRule

ListService的源码

export class ListService implements IListService {
     private lists: IRegisteredList[] = [];
    private _lastFocusedWidget: ListWidget | undefined = undefined;
    get lastFocusedList(): ListWidget | undefined {
        return this._lastFocusedWidget;
    }
    register(widget: ListWidget, extraContextKeys?: (IContextKey<boolean>)[]): IDisposable {
    // 加入列表中
    // 监听widget的状态，如销毁，focus等状态变更，修改lists和_lastFocusedWidget状态
  }
}

使用ListService

// 面包屑上的打开
KeybindingsRegistry.registerCommandAndKeybindingRule({
    id: 'breadcrumbs.revealFocusedFromTreeAside',
    weight: KeybindingWeight.WorkbenchContrib,
    primary: KeyMod.CtrlCmd | KeyCode.Enter,
    when: ContextKeyExpr.and(BreadcrumbsControl.CK_BreadcrumbsVisible, BreadcrumbsControl.CK_BreadcrumbsActive, WorkbenchListFocusContextKey),
    handler(accessor) {
        const editors = accessor.get(IEditorService);
        const lists = accessor.get(IListService);
        const element = <OutlineElement | IFileStat>lists.lastFocusedList.getFocus();
        if (element instanceof OutlineElement) {
            // open symbol in editor
            return editors.openEditor({
                resource: OutlineModel.get(element).textModel.uri,
                options: { selection: Range.collapseToStart(element.symbol.selectionRange) }
            }, SIDE_GROUP);

为什么不卡

插件的设计

• 如何在插件中获取到vscode对象
• 和插件的通信方式

Typescript的一些用法

• implements 实现接口的约束，定义了非常多的协议
  • extHost.protocol.ts
• private 的声明
• @符号 什么意思？依赖注入时使用的标记
• 面向对象来判断属于什么类型

if (this.element instanceof FileElement) {
} else if (this.element instanceof OutlineModel) {
}

借鉴
