调试UPX压缩的notepad程序

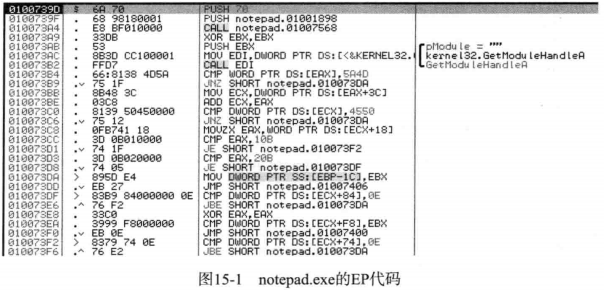

notepad.exe的EP代码

在010073B2地址处调用了GetModuleHandleA() API，获取notepad.exe程序的ImageBase。然后在010073B4与10073C0地址处比较MZ与PE签名。

notepad_upx.exe的EP代码

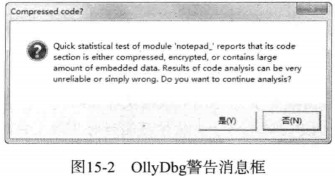

使用OD打开notepadupx.exe时弹出警告消息框。

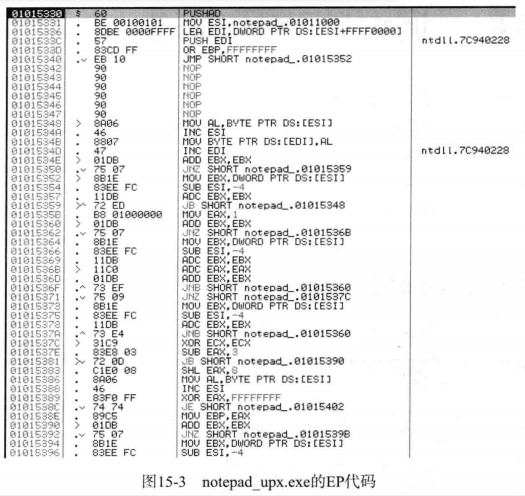

![ECBNBYB2S%1)N4%FXZAAH.png](https://cdn.nlark.com/yuque/0/2020/png/554486/1583397457596-21b05bf0-1eaf-42d3-b7df-4a7b91e7d483.png#align=left&display=inline&height=176&name=ECBNBYB2S%251%29N4_%25FXZA%60AH.png&originHeight=176&originWidth=335&size=42150&status=done&style=none&width=335)<br />调试器判断该文件为压缩文件，在“是”与“否”中任选一个，显示出UPX EP代码，如图所示。<br />![}8WPJPUQPCWU8U{NFF)ZFOG.png](https://cdn.nlark.com/yuque/0/2020/png/554486/1583397570973-9555f5a4-a83a-4690-9e5c-cb10df960301.png#align=left&display=inline&height=496&name=%7D8WPJPUQPCWU8U%7BNFF%29ZFOG.png&originHeight=496&originWidth=525&size=172309&status=done&style=none&width=525)<br />Ep地址为01015330，该处即为第二个节区的末端部分。实际压缩的notepad源代码存在于EP地址（01015330）的上方。<br />代码的开始部分（01015330）。<br />![EGM4N_HP8UQJEDB]YC[@$Y.png](https://cdn.nlark.com/yuque/0/2020/png/554486/1583397726904-66d12730-fbfe-45a8-97bf-600df1847855.png#align=left&display=inline&height=54&name=EGM4N_HP8UQJEDB%5DYC%5B%60%40%24Y.png&originHeight=54&originWidth=727&size=39538&status=done&style=none&width=727)
首先使用PUSHAD命令将EAX-EDI寄存器的值保存到栈，然后分别把第二个节区的起始地址（01011000）与第一个节区的起始地址（01001000）设置到ESI与EDI寄存器。UPX文件第一个节区仅存在于内存。该处即是解压缩后保存源文件代码的地方。
调试时像这样同时设置ESI与EDI，就能遇见从ESI所指缓冲区到EDI所指缓冲区的内存发生了复制。此时从Source(ESI)读取数据，解压缩后保存到Destination（EDI）。我们的目标是跟踪图15-3中全部UPX EP代码，并最终找到原notepad的EP代码如图15-1所示。
提示： 代码逆向分析称源文件的EP为OEP。
“跟踪”一词的含义是通过逐一分析代码进行跟踪。
实际的代码逆向分析中并不会逐一跟踪执行压缩代码，常使用自动化脚本、特殊技巧等找到OEP。

跟踪UPX文件

跟踪数量庞大的代码时，要遵循如下法则。
“遇到循环（loop）时，先了解作用再跳出。”
整个解压过程由无数循环组成。因此，只有适当跳出循环才能加快速度。

OD的跟踪命令

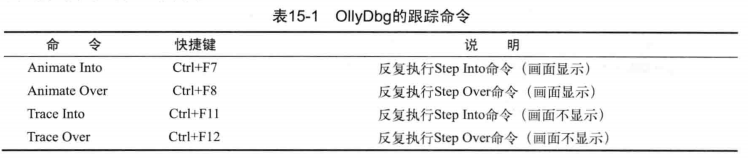

跟踪数量庞大的代码时，通常不会使用Step Into（F7）命令，而使用OD中另外提供的跟踪调试命令，如表所示。

除了画面显示的之外，Animate命令与跟踪命令是类似的，由于Animate命令要把跟踪过程显示在画面中，所以执行速度略微慢一些。而两者最大差别在于，跟踪命令会自动在事先设置的跟踪条件处停下来，并生成日志文件。在UPX文件跟踪中将使用Animate Over（Ctrl+F8）命令。

循环#1

在EP代码处执行Animate Over命令，开始跟踪代码。可以看到光标快速上下移动。
若想停止跟踪，执行Step Into（F7）命令即可。

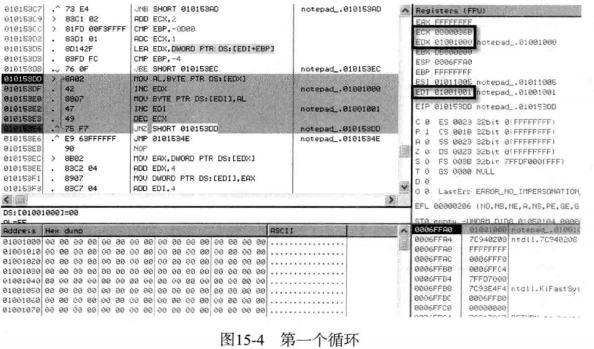

开始跟踪代码不久后，会遇到一个短循环。暂停跟踪，仔细查看相应循环，如图15-4显示。
循环次数ECX=36B，循环内容为“从EDX（01001000）中读取一个字节写入EDI（01001001）”。EDI寄存器所
指的01001000地址是第一个节区（UPX0）的起始地址，仅存在于内存中的节区（反正内容全部为NULL）。
调试经过运行时压缩的文件时，遇到这样的循环应该跳出来。在010153E6地址处按F2键设置好断点后，按F9跳出循环。

循环#2

在断点处再次使用Animate Over(Ctrl+F8)命令继续跟踪代码，不久后遇到图示循环。

该循环是正式的解码循环（或称为解压缩循环）。

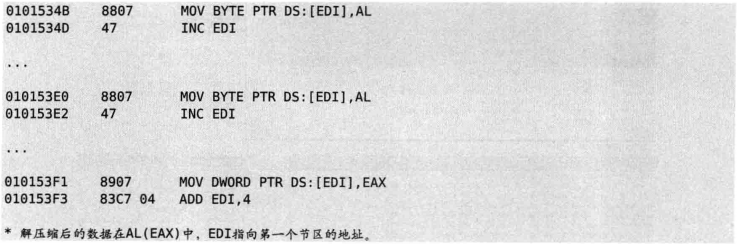

先从ESI所指的第二个节区（UPX1）地址中依次读取值，经过适当的运算解压缩后，将值写入EDI所指的第一个节区（UPX0）地址。该过程中使用的指令如下;

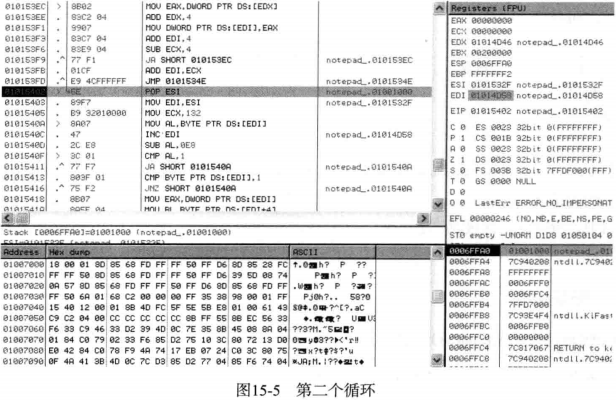

只要在01015402地址处设置好断点再运行，即可跳出得个循环，如图15-5所示。运行到01015402地址后，在转储窗口中可以看到解压缩后的代码已经被写入第一个节区（UPX0）区域（01007000），如图15-5中原来用NULL填充的区域。

循环#3

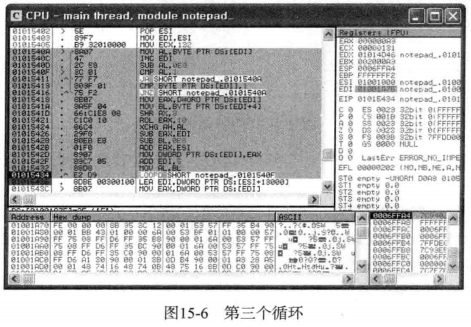

重新跟踪代码稍后会遇到图示的第三个循环。

该段循环代码用于恢复源代码的CALL/JMP指令（操作码：E8/E9）的destination地址。在01015436地址处设置断点运行后即可跳出循环。
提示：对于普通的运行时压缩文件，源文件代码、数据、资源解压缩后，先设置好IAT再转到OEP。

循环#4

重新跟踪代码，再稍微进行一段。

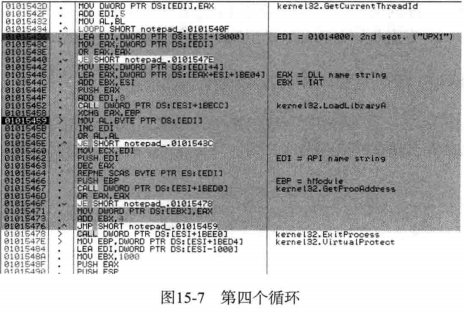

图15-7深色显示的部分即为设置IAT的循环。在01015436地址处设置EDI=01014000，它指向第二个节区（UPX1）区域，该区域中保存着原notepad.exe调用的API函数名称的字符串（参考图15-8）。


另外，010154AD地址处的POPAD命令与UPX代码的第一条PUSHAD命令对应，用来把当前寄存器恢复原状（参考图15-3）。
最终，使用010154BB地址处的JMP命令跳转到OEP处，要跳转到的目标地址为0100739D，它就是原notepad.exe的EP地址。

快速查找UPX OEP的方法

实际代码逆向分析中有一些更简单的方法可以找到OEP（以UPX压缩的文件为例）。

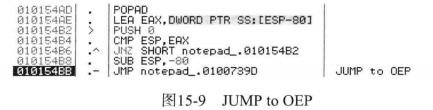

在POPAD指令后的JMP指令处设置断点

UPX压缩器的特征之一是，其EP代码被包含在PUSHAD/POPAD指令之间。并且跳转到OEP代码的JMP指令紧接着出现在POPAD指令之后。只要在JMP指令处设置好断点，运行后就能直接找到OEP。
提示： PUSHAD指令将8个通用寄存器（EAX~EDI）的值保存到栈。
POPAD指令把PUSHAD命令存储在栈的值再次恢复到各个寄存器。

在栈中设置硬件断点

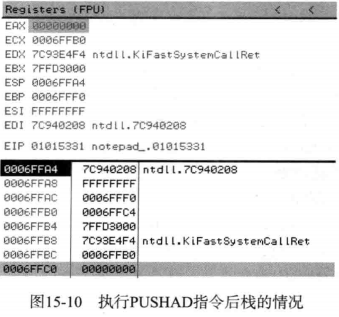

该方法也利用UPX的PUSHAD/POPAD指令的特点。在图15-3中执行01015330地址处的PUSHAD命令后，查看栈，如图15-10所示。

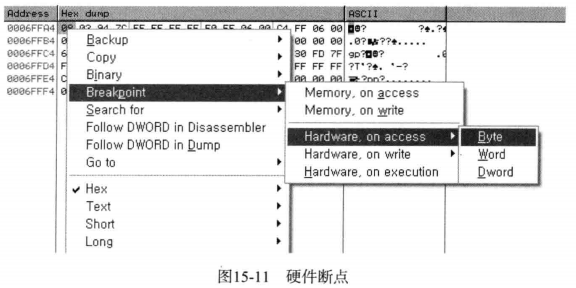

EAX到EDI寄存器的值依次被存储到栈。从OD的Dump窗口进入栈地址（006FFA4）。将鼠标光标准确定位到6FFA4地址，使用鼠标右键菜单设置硬件断点，如图15-11所示。

硬件断点是CPU支持的断点，最多可设置4个。与普通断点不同的是，设置断点的指令执行完成后才暂停调试。在这种状态下运行，程序就会边解压缩边执行代码，在执行POPAD的瞬间访问设置有硬件断点的0006FFA4地址，然后暂停调试。其下方即是跳转到OEP的JMP指令。
