长亭的大佬们太强了

先看看目标路由器的操作系统相关信息，看能不能找到一些入手点。
这款路由器使用的是VxWorks系统，然后该系统的相关信息如下：

VxWorks

任务调度
  • 为嵌入式设备准备的试试操作系统。与linux不同，该操作系统以task为单位进行运算调度（Linux以线程为单位）


  • 某个task崩溃或异常会导致整个系统崩溃。

    内存管理与权限管理

  • 没有内存管理（MMU）

  • 没有虚拟内存

  • 所有任务运行在实模式，可以执行特权指令。Linux的运行在用户态的保护模式中。

    代码生成

  • 业务逻辑不单独编译，与内核代码一同编译生成单个二进制文件

  • 所有操作系统功能直接使用函数调用方式调用

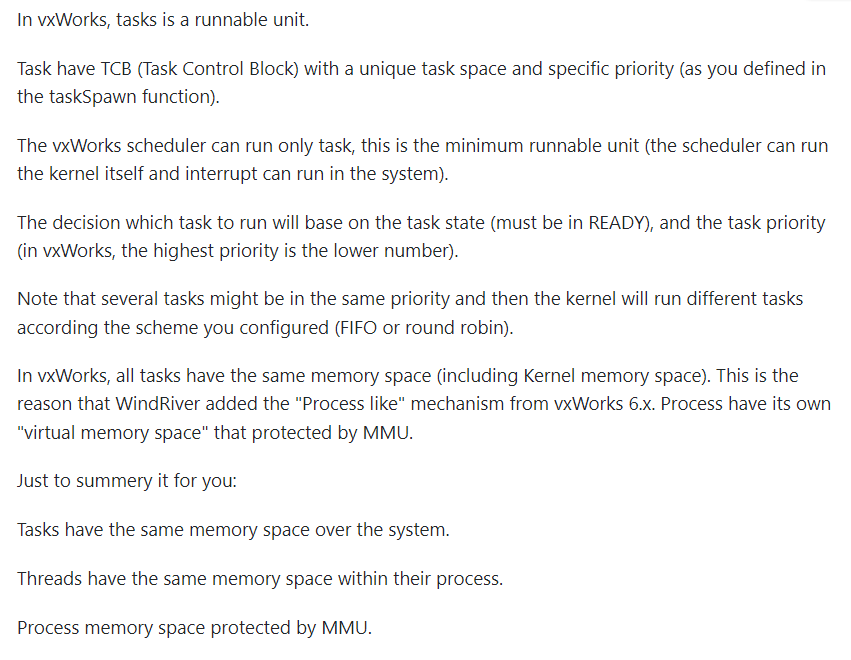

然而经过查阅了一些资料之后发现，VxWorks是存在MMU的，只不过可能是因为默认情况下是不开启的或者跟物理地址一 一对应所以这里大佬认为是没有。

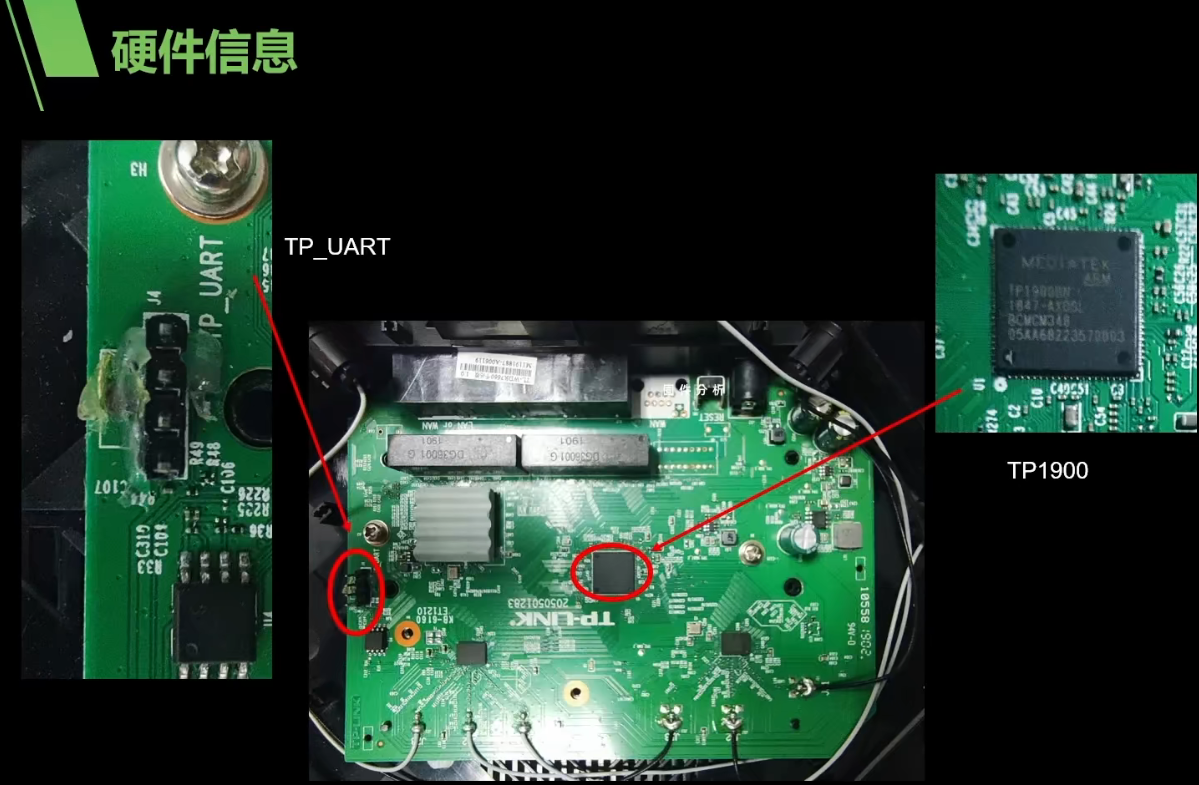

硬件信息

看过操作系统之后采集硬件信息寻找突破口
tp1900联发科的芯片但是网上找不到任何关于该芯片的信息，很可能是TP-LINK定制的一款芯片。除了芯片左边的UART也值得注意，但是ttl连接之后可以发现只是个串口。

固件获取

从官网上即可下载到该设备的固件
https://service.tp-link.com.cn/detail_download_7989.html

固件分析

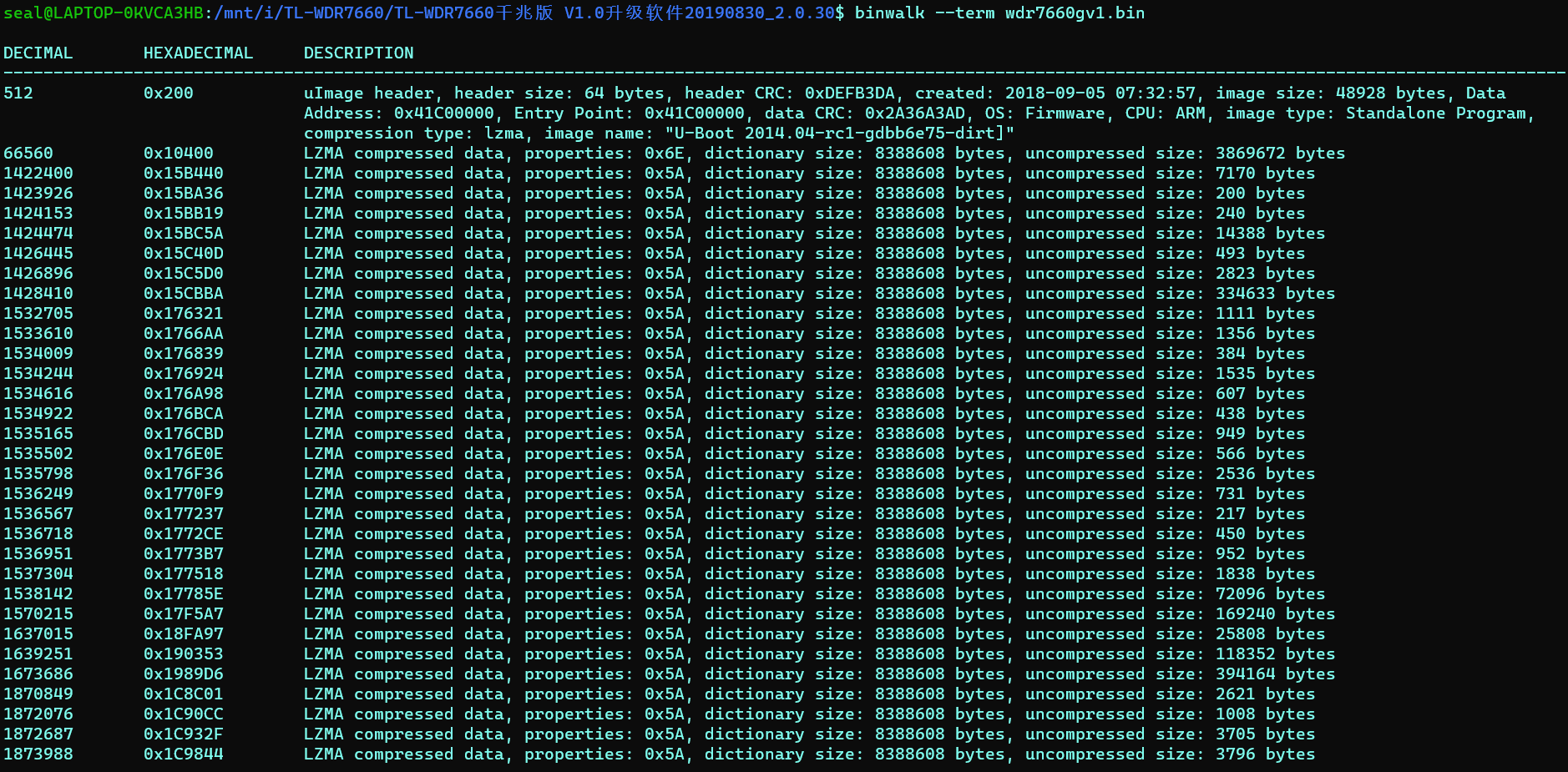

binwalk模糊分析

image.png首先第一行就是uImage header，通常用以存储固件或bootloader，binwalk无法自动提取。
然后看第二行，位置靠前且大小很大，而且紧随uImage header，有可能是固件可执行程序。固件后半部分紧凑排列许多文件，怀疑是某种文件系统中的文件。

手工解压uImage

uImage结构：
https://github.com/u-boot/u-boot/blob/master/include/image.h#L266

  1. typedef struct image_header {
  2.     uint32_t    ih_magic;    /* Image Header Magic Number    */
  3.     uint32_t    ih_hcrc;    /* Image Header CRC Checksum    */
  4.     uint32_t    ih_time;    /* Image Creation Timestamp    */
  5.     uint32_t    ih_size;    /* Image Data Size        */
  6.     uint32_t    ih_load;    /* Data     Load  Address        */
  7.     uint32_t    ih_ep;        /* Entry Point Address        */
  8.     uint32_t    ih_dcrc;    /* Image Data CRC Checksum    */
  9.     uint8_t        ih_os;        /* Operating System        */
  10.     uint8_t        ih_arch;    /* CPU architecture        */
  11.     uint8_t        ih_type;    /* Image Type            */
  12.     uint8_t        ih_comp;    /* Compression Type        */
  13.     uint8_t        ih_name[IH_NMLEN];    /* Image Name        */
  14. } image_header_t;

获得结构体之后就可以通过编写010 template来便捷的提取出其中的结构和数据。或者新版本的010editor可以直接分析出其中的结构和数据。

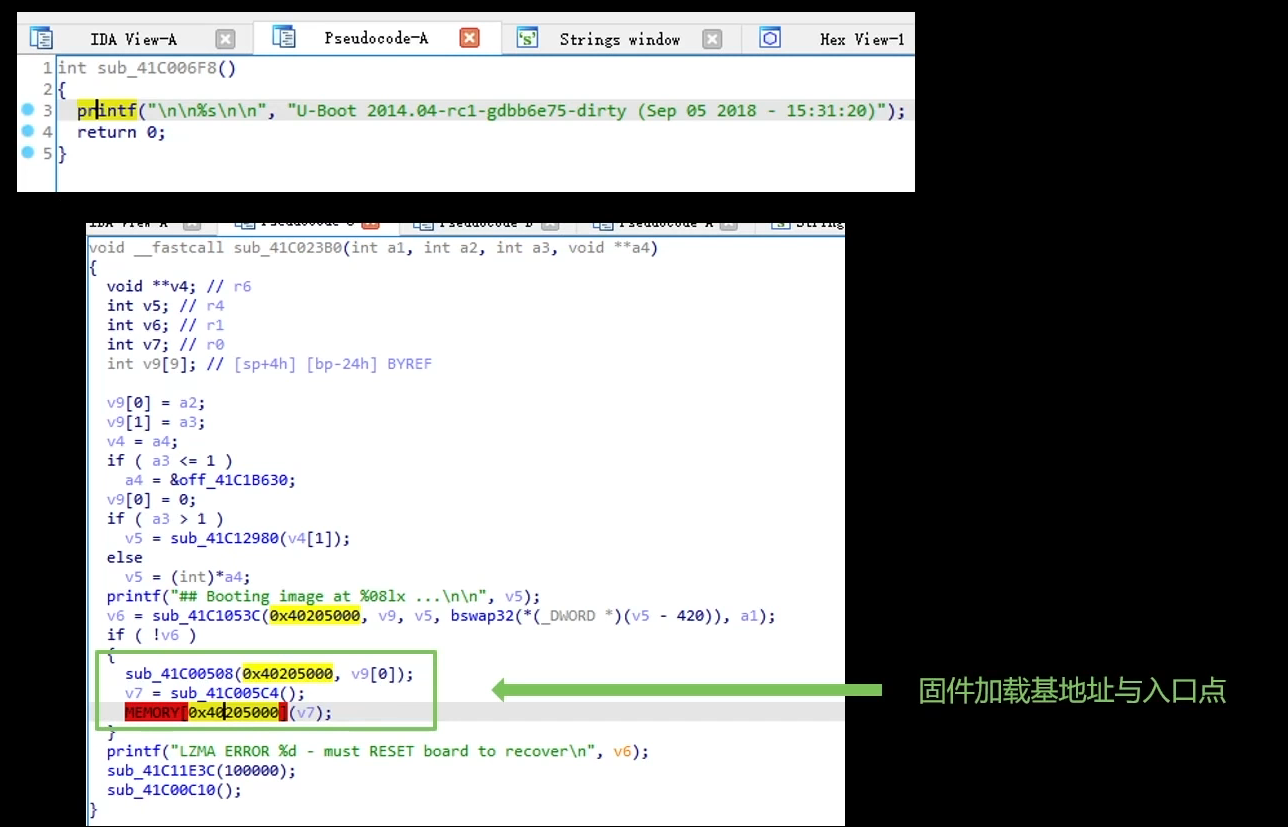

拿到boot-loader我个人感觉也就看个入口点，但是入口点跟加载基址基本上是固定的，而且也不一定用这种方法。确定是boot-loader之后基本上就没必要继续进行分析了
