数据结构（九）———二叉树到二叉搜索树

前言
二叉树的概念
二叉树的组成
二叉树的五种形态
二叉树的特性
几个比较特殊的二叉树
- 完美二叉树
- 完全二叉树
二叉树的储存
- 使用数组
- 使用链表
二叉搜索树
- 二叉搜索树应用举例
- 二叉搜索树的封装
二叉搜索树的常见操作

前言

在上文中我们最后提到任何树的相关问题都可以转化为二叉树的问题，这也是二叉树在编程实践中常用的原因
那么什么是二叉树呢？

二叉树的概念

如果树中的每一个节点最多只能由两个子节点，这样的树就称为二叉树；

二叉树的组成

二叉树可以为空，也就是没有节点；
若二叉树不为空，则它由根节点和称为其左子树 TL 和右子树 TR 的两个不相交的二叉树组成；
二叉树的五种形态

上图分别表示：空的二叉树、只有一个节点的二叉树、只有左子树 TL 的二叉树、只有右子树 TR 的二叉树和有左右两个子树的二叉树。

二叉树的特性

一个二叉树的第 i 层的最大节点树为：2^(i-1)^，i >= 1；
深度为 k 的二叉树的最大节点总数为：2^k^ - 1 ，k >= 1；

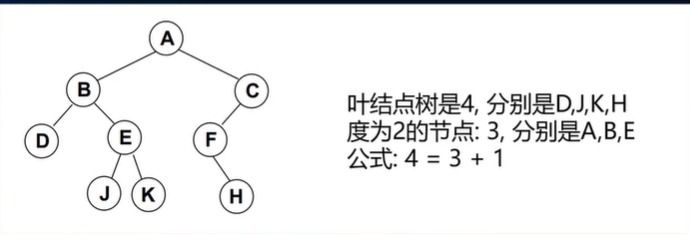

对任何非空二叉树，若 n0 表示叶子节点的个数，n2表示度为 2 的非叶子节点个数，那么两者满足关系：n0 = n2 + 1

几个比较特殊的二叉树

完美二叉树

**
完美二叉树（Perfect Binary Tree）也成为满二叉树（Full Binary Tree），在二叉树中，除了最下一层的叶子节点外，每层节点都有 2 个子节点，这就构成了完美二叉树。

完全二叉树

**
完全二叉树（Complete Binary Tree）:

除了二叉树最后一层外，其他各层的节点数都达到了最大值；
并且，最后一层的叶子节点从左向右是连续存在，只缺失右侧若干叶子节点；
完美二叉树是特殊的完全二叉树；

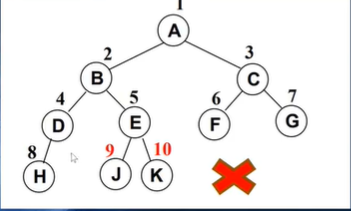

在下图中，由于 D 缺失了右子节点，所以它不是完全二叉树。

二叉树的储存

二叉树的储存常用数组和链表的方式

使用数组

完全二叉树：按从上到下，从左到右的方式存储数据。

使用数组存储时，取数据的时候也十分方便：左子节点的序号等于父节点序号 2，右子节点的序号等于父节点序号 2 + 1 。

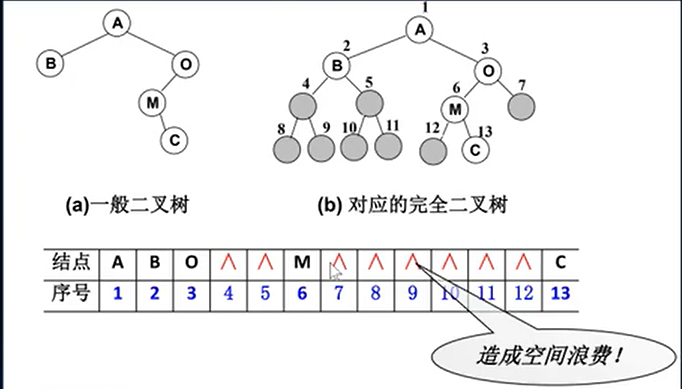

非完全二叉树：非完全二叉树需要转换成完全二叉树才能按照上面的方案存储，这样会浪费很大的存储空间。

使用链表

二叉树最常见的存储方式为链表：
每一个节点封装成一个 Node，Node 中包含存储的数据、左节点的引用和右节点的引用。

二叉搜索树

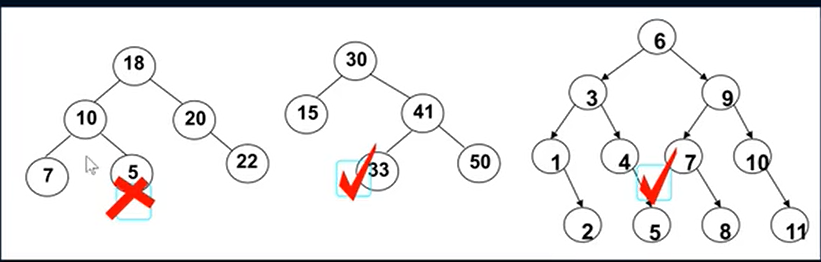

二叉搜索树（BST，Binary Search Tree），也称为二叉排序树和二叉查找树。
二叉搜索树是一棵二叉树，可以为空。
如果不为空，则满足以下性质：

条件 1：非空左子树的所有键值小于其根节点的键值
条件 2：非空右子树的所有键值大于其根节点的键值
条件 3：左、右子树本身也都是二叉搜索树

二叉搜索树应用举例

下面是一个二叉搜索树：

若想在其中查找数据 10，只需要查找 4 次，查找效率非常高。

第 1 次：将 10 与根节点 9 进行比较，由于 10 > 9，所以 10 下一步与根节点 9 的右子节点 13 比较；
第 2 次：由于 10 < 13，所以 10 下一步与父节点 13 的左子节点 11 比较；
第 3 次：由于 10 < 11，所以 10 下一步与父节点 11 的左子节点 10 比较；
第 4 次：由于 10 = 10，最终查找到数据 10 。

同样是 15 个数据，在排序好的数组中查询数据 10，需要查询 10 次：

其实：如果是排序好的数组，可以通过二分查找：第一次找9，第二次找13，第三次找15…。我们发现如果把每次二分的数据拿出来以树的形式表示的话就是二叉搜索树。这就是数组二分法查找效率之所以高的原因。

二叉搜索树的封装

二叉搜索树有四个最基本的属性：指向节点的根（root），节点中的键（key）、左指针（right）、右指针（right）。

数据结构（九）———二叉树到二叉搜索树 - 图12

所以，二叉搜索树中除了定义root属性外，还应定义一个节点内部类，里面包含每个节点中的left、right和key三个属性：

// 节点类
class Node {
  constructor(key) {
    this.key = key;
    this.left = null;
    this.right = null;
  }
}

二叉搜索树的常见操作

insert（key）：向树中插入一个新的键；
search（key）：在树中查找一个键，如果节点存在，则返回true；如果不存在，则返回false；
inOrderTraverse：通过中序遍历方式遍历所有节点；
preOrderTraverse：通过先序遍历方式遍历所有节点；
postOrderTraverse：通过后序遍历方式遍历所有节点；
min：返回树中最小的值/键；
max：返回树中最大的值/键；
remove（key）：从树中移除某个键；

插入数据
实现思路：
首先根据传入的 key 创建节点对象。
然后判断根节点是否存在，不存在时通过：this.root = newNode，直接把新节点作为二叉搜索树的根节点。

若存在根节点则重新定义一个内部方法 insertNode() 用于查找插入点。

class BST{
  root=null
  Node=class{
      constructor(key){
          this.key=key;
          this.left=null;
          this.right=null;
      }
  }
  insert(key){
      let newNode=new this.Node(key)
      if(this.root==null){
          this.root=newNode
      }else{
          this.insertNode(this.root,newNode)
      }
  }
}

insertNode（root，node）
根据比较传入的两个节点，一直查找新节点适合插入的位置，直到成功插入新节点为止。

当 newNode.key < node.key 向左查找:
- 情况 1：当 node 无左子节点时，直接插入：
- 情况 2：当 node 有左子节点时，递归调用 insertNode()，直到遇到无左子节点成功插入 newNode 后，不再符合该情况，也就不再调用 insertNode()，递归停止。

当 newNode.key >= node.key 向右查找，与向左查找类似：

情况 1：当 node 无右子节点时，直接插入：

情况 2：当 node 有右子节点时，依然递归调用 insertNode()，直到遇到传入 insertNode 方法的 node 无右子节点成功插入 newNode 为止。

insertNode(root,node){
   if(node.key<root.key){
       if(root.left==null){
           root.left=node
       }else{
           this.insertNode(root.left,node)
       }
   }else{
       if (root.right === null) {
           root.right = node;
         } else {
           this.insertNode(root.right, node);
         }
       }
}

测试代码

let bst=new BST()
bst.insert('12');
bst.insert('11');
bst.insert('13');
bst.insert('15');
console.log(bst);

遍历数据

对于树而言，我们离不开遍历数据的三种方式：

先序遍历；
中序遍历；
后序遍历；

还有层序遍历，使用较少。

先序遍历
先序遍历的过程为：
首先，遍历根节点；然后，遍历其左子树；最后，遍历其右子树；

    preorderTraversal() {
        const result = [];
        this.preorderTraversalNode(this.root, result);
        return result;
    }
    preorderTraversalNode(node, result) {
        if (node === null) return result;
        result.push(node.key);
        this.preorderTraversalNode(node.left, result);
        this.preorderTraversalNode(node.right, result);
    }

如上图所示，二叉树的节点遍历顺序为：A -> B -> D -> H -> I -> E -> C -> F -> G。
中序遍历
实现思路：与先序遍历原理相同，只不过是遍历的顺序不一样了。
首先，遍历其左子树；然后，遍历根（父）节点；最后，遍历其右子树；
过程图解：

输出节点的顺序应为：3 -> 5 -> 6 -> 7 -> 8 -> 9 -> 10 -> 11 -> 12 -> 13 -> 14 -> 15 -> 18 -> 20 -> 25 。
代码实现：

    inorderTraversal() {
        const result = [];
        this.inorderTraversalNode(this.root, result);
        return result;
    }

    inorderTraversalNode(node, result) {
        if (node === null) return result;
        this.inorderTraversalNode(node.left, result);
        result.push(node.key);
        this.inorderTraversalNode(node.right, result);
    }

后序遍历
实现思路：与先序遍历原理相同，只不过是遍历的顺序不一样了。
首先，遍历其左子树；然后，遍历其右子树；最后，遍历根（父）节点；
过程图解：

输出节点的顺序应为：3 -> 6 -> 5 -> 8 -> 10 -> 9 -> 7 -> 12 -> 14 -> 13 -> 18 -> 25 -> 20 -> 15 -> 11 。
代码实现：

    postorderTraversal() {
        const result = [];
        this.postorderTraversalNode(this.root, result);
        return result;
    }
    postorderTraversalNode(node, result) {
        if (node === null) return result;
        this.postorderTraversalNode(node.left, result);
        this.postorderTraversalNode(node.right, result);

总结
以遍历根（父）节点的顺序来区分三种遍历方式。比如：先序遍历先遍历根节点、中序遍历第二遍历根节点、后续遍历最后遍历根节点。

查找数据

查找最大值和最小值

在二叉搜索树中查找最值非常简单，最小值在二叉搜索树的最左边，最大值在二叉搜索树的最右边。只需要一直向左/右查找就能得到最值

数据结构（九）———二叉树到二叉搜索树 - 图17

    min(){
        if(this.root===null) return null;
        let node=this.root
        while(node!==null){
            node=node.next
        }
        return node.key
    }
    max() {
        if (!this.root) return null;
        let node = this.root;
        while (node.right !== null) {
          node = node.right;
        }
        return node.key;
      }

查找特定key值数据

查找二叉搜索树当中的特定值效率也非常高。只需要从根节点开始将需要查找节点的 key 值与之比较，若 node.key < root 则向左查找，若 node.key > root 就向右查找，直到找到或查找到 null 为止。这里可以使用递归实现，也可以采用循环来实现

    search(key){
        return this.searchNode(this.root,key)
    }
    searchNode(node,key){
        if(node===null) return false
        if(key>node.key){
            return this.searchNode(node.right,key)
        }else if(key<node.key){
            return this.searchNode(node.left,key)
        }else{
            return true
        }
    }
    search2(key){
        let node=this.root
        while(node!==null){
            if(node.key<key){
                node=node.right
            }else if(node.key>key){
                node=node.left
            }else{
                return true
            }
        }
    }

删除数据（重点）

第一步：查找节点

查找要删除的节点，如果没有找到，则不需要删除

首先定义变量current记录当前节点，变量 parent 用于保存它的父节点、变量 isLeftChild 保存 current 是否为 parent 的左节点，这样方便之后删除节点时改变相关节点的指向

        let current=this.root;
        let parent=null;
        let isleftChild=true
        while(current.key!=key){
            parent=current
            if(key<current.key){
                isleftChild=true;
                current=current.left
            }else{
                isleftChild=false
                current=current.right
            }
            if(current.key==null){
                return false
            }
        }

第二步：找到删除节点

删除的是叶子节点；
删除的是只有一个子节点的节点；
删除的是有两个子节点的节点；

删除的是叶子节点
删除的是叶子节点分两种情况：

叶子节点也是根节点
当该叶子节点为根节点时，如下图所示，此时 current == this.root，直接通过：this.root = null，删除根节点。

叶子节点不为根节点
当该叶子节点不为根节点时也有两种情况，如下图所示

若 current = 8，可以通过：parent.left = null，删除节点 8；
若 current = 10，可以通过：parent.right = null，删除节点 10；

      if (currentNode.left === null && currentNode.right === null) {
          if (currentNode === this.root) {
            this.root = null;
          } else if (isLeftChild) {
            parentNode.left = null;
          } else {
            parentNode.right = null;
          }
        }

删除的是只有一个子节点的节点

有六种情况：
当 current 存在左子节点时（current.right == null）：

情况 1：current 为根节点（current == this.root），如节点 11，此时通过：this.root = current.left，删除根节点 11；
情况 2：current 为父节点 parent 的左子节点（isLeftChild == true），如节点 5，此时通过：parent.left = current.left，删除节点 5；
情况 3：current 为父节点 parent 的右子节点（isLeftChild == false），如节点 9，此时通过：parent.right = current.left，删除节点 9；

当 current 存在右子节点时（current.left = null）：

情况 4：current 为根节点（current == this.root），如节点 11，此时通过：this.root = current.right，删除根节点 11。
情况 5：current 为父节点 parent 的左子节点（isLeftChild == true），如节点 5，此时通过：parent.left = current.right，删除节点 5；
情况 6：current 为父节点 parent 的右子节点（isLeftChild == false），如节点 9，此时通过：parent.right = current.right，删除节点 9；

else if (currentNode.right === null) { // currentNode 只存在左节点
  //-- 2.1、currentNode 只存在<左节点>的情况
  //---- 2.1.1、currentNode 等于 root
  //---- 2.1.2、parentNode.left 等于 currentNode
  //---- 2.1.3、parentNode.right 等于 currentNode
  if (currentNode === this.root) {
    this.root = currentNode.left;
  } else if (isLeftChild) {
    parentNode.left = currentNode.left;
  } else {
    parentNode.right = currentNode.left;
  }
} else if (currentNode.left === null) { // currentNode 只存在右节点
  //-- 2.2、currentNode 只存在<右节点>的情况
  //---- 2.1.1 currentNode 等于 root
  //---- 2.1.1 parentNode.left 等于 currentNode
  //---- 2.1.1 parentNode.right 等于 currentNode
  if (currentNode === this.root) {
    this.root = currentNode.right;
  } else if (isLeftChild) {
    parentNode.left = currentNode.right;
  } else {
    parentNode.right = currentNode.right;
  }

删除的是有两个子节点的节点

这种情况十分复杂，首先依据以下二叉搜索树，讨论这样的问题：

删除节点 9
在保证删除节点 9 后原二叉树仍为二叉搜索树的前提下，有两种方式：

方式 1：从节点 9 的左子树中选择一合适的节点替代节点 9，可知节点 8 符合要求；
方式 2：从节点 9 的右子树中选择一合适的节点替代节点 9，可知节点 10 符合要求；

删除节点 7
在保证删除节点 7 后原二叉树仍为二叉搜索树的前提下，也有两种方式：

方式 1：从节点 7 的左子树中选择一合适的节点替代节点 7，可知节点 5 符合要求；
方式 2：从节点 7 的右子树中选择一合适的节点替代节点 7，可知节点 8 符合要求；

删除节点 15
在保证删除节点 15 后原树二叉树仍为二叉搜索树的前提下，同样有两种方式：

方式 1：从节点 15 的左子树中选择一合适的节点替代节点 15，可知节点 14 符合要求；
方式 2：从节点 15 的右子树中选择一合适的节点替代节点 15，可知节点 18 符合要求；

相信你已经发现其中的规律了！
规律总结：如果要删除的节点有两个子节点，甚至子节点还有子节点，这种情况下需要从要删除节点下面的子节点中找到一个合适的节点，来替换当前的节点。
若用 current 表示需要删除的节点，则合适的节点指的是：

current 左子树中比 current 小一点点的节点，即 current 左子树中的最大值；
current 右子树中比 current 大一点点的节点，即 current 右子树中的最小值；

前驱&后继
在二叉搜索树中，这两个特殊的节点有特殊的名字：
比 current 小一点点的节点，称为 current 节点的前驱。比如下图中的节点 5 就是节点 7 的前驱；
比 current 大一点点的节点，称为 current 节点的后继。比如下图中的节点 8 就是节点 7 的后继；

查找需要被删除的节点 current 的后继时，需要在 current 的右子树中查找最小值，即在 current 的右子树中一直向左遍历查找；
查找前驱时，则需要在 current 的左子树中查找最大值，即在 current 的左子树中一直向右遍历查找。
下面只讨论查找 current 后继的情况，查找前驱的原理相同，这里暂不讨论。
代码实现：

 else {

    // 1、找到后续节点
    let successor = this.getSuccessor(currentNode);

    // 2、判断是否为根节点
    if (currentNode === this.root) {
      this.root = successor;
    } else if (isLeftChild) {
      parentNode.left = successor;
    } else {
      parentNode.right = successor;
    }

    // 3、将后续的左节点改为被删除的左节点
    successor.left = currentNode.left;
  }
}

// 获取后续节点，即从要删除的节点的右边开始查找最小的值
getSuccessor(delNode) {

  // 定义变量，保存要找到的后续
  let successor = delNode;
  let current = delNode.right;
  let successorParent = delNode;

  // 循环查找 current 的右子树节点
  while (current !== null) {
    successorParent = successor;
    successor = current;
    current = current.left;
  }

  // 判断寻找到的后续节点是否直接就是要删除节点的 right
  if (successor !== delNode.right) {
    successorParent.left = successor.right;
    successor.right = delNode.right;
  }
  return successor;
}

完整实现

/ 删除节点
remove(key) {

  let currentNode = this.root;
  let parentNode = null;
  let isLeftChild = true;

  // 循环查找到要删除的节点 currentNode，以及它的 parentNode、isLeftChild
  while (currentNode.key !== key) {

    parentNode = currentNode;

    // 小于，往左查找
    if (key < currentNode.key) {
      isLeftChild = true;
      currentNode = currentNode.left;

    } else {  // 否则往右查找
      isLeftChild = false;
      currentNode = currentNode.right;
    }

    // 找到最后都没找到相等的节点，返回 false
    if (currentNode === null) {
      return false;
    }

  }


  // 1、删除的是叶子节点的情况
  if (currentNode.left === null && currentNode.right === null) {

    if (currentNode === this.root) {
      this.root = null;
    } else if (isLeftChild) {
      parentNode.left = null;
    } else {
      parentNode.right = null;
    }


    // 2、删除的是只有一个子节点的节点
  } else if (currentNode.right === null) { // currentNode 只存在左节点
    //-- 2.1、currentNode 只存在<左节点>的情况
    //---- 2.1.1、currentNode 等于 root
    //---- 2.1.2、parentNode.left 等于 currentNode
    //---- 2.1.3、parentNode.right 等于 currentNode

    if (currentNode === this.root) {
      this.root = currentNode.left;
    } else if (isLeftChild) {
      parentNode.left = currentNode.left;
    } else {
      parentNode.right = currentNode.left;
    }

  } else if (currentNode.left === null) { // currentNode 只存在右节点
    //-- 2.2、currentNode 只存在<右节点>的情况
    //---- 2.1.1 currentNode 等于 root
    //---- 2.1.1 parentNode.left 等于 currentNode
    //---- 2.1.1 parentNode.right 等于 currentNode

    if (currentNode === this.root) {
      this.root = currentNode.right;
    } else if (isLeftChild) {
      parentNode.left = currentNode.right;
    } else {
      parentNode.right = currentNode.right;
    }


    // 3、删除的是有两个子节点的节点
  } else {

    // 1、找到后续节点
    let successor = this.getSuccessor(currentNode);

    // 2、判断是否为根节点
    if (currentNode === this.root) {
      this.root = successor;
    } else if (isLeftChild) {
      parentNode.left = successor;
    } else {
      parentNode.right = successor;
    }

    // 3、将后续的左节点改为被删除的左节点
    successor.left = currentNode.left;
  }
}

// 获取后续节点，即从要删除的节点的右边开始查找最小的值
getSuccessor(delNode) {

  // 定义变量，保存要找到的后续
  let successor = delNode;
  let current = delNode.right;
  let successorParent = delNode;

  // 循环查找 current 的右子树节点
  while (current !== null) {
    successorParent = successor;
    successor = current;
    current = current.left;
  }

  // 判断寻找到的后续节点是否直接就是要删除节点的 right
  if (successor !== delNode.right) {
    successorParent.left = successor.right;
    successor.right = delNode.right;
  }
  return successor;
}

前言
