节点 IP地址 镜像
FTP 192.168.116.130 centos7 1511
NFS 192.168.116.131 centos7 1511

基础搭建

  1. *两个节点都要配置*
  2. // 修改主机名：
  3. # hostnamectl set-hostname ftp
  4. # hostnamectl set-hostname nfs
  5. // 关闭防火墙及安全规则：
  6. # systemctl stop firewalld
  7. # systemctl disable firewalld
  8. # setenforce 0

FTP 部署

  1. yum 安装 FTP
  1. [root@ftp ~]# yum -y install vsftpd
  2. //启动 ftp 并设置开机自启：
  3. [root@ftp ~]# systemctl start vsftpd
  4. [root@ftp ~]# systemctl enable vsftpd
  5. //创建虚拟用户账号(bai1-6)：
  6. [root@ftp ~]# vi /etc/vsftpd/users.conf
  7. //内容
  8.   bai1
  9.   0000
  10.   bai2
  11.   0000
  12.   bai3
  13.   0000
  14.   bai4
  15.   0000
  16.   bai5
  17.   0000
  18.   bai6
  19.   0000
  20. //转化为 Berkeley DB 格式的数据文件：
  21. [root@ftp ~]# db_load -T -t hash -f /etc/vsftpd/users.conf /etc/vsftpd/users.db
  22. //设置 DB 文件权限提高安全性：
  23. [root@ftp ~]# chmod 600 /etc/vsftpd/users.db
  24. //创建 FTP 根目录及虚拟用户映射的系统用户：
  25. [root@ftp ~]# useradd vsftpd -d /home/vsftpd -s /sbin/nologin
  26. [root@ftp ~]# mkdir -p /home/vsftpd/xmcsxy
  27. [root@ftp ~]# chmod -R 755 /home/vsftpd
  28. //建立支持虚拟用户的 PAM 认证文件：
  29. [root@ftp ~]# vi /etc/pam.d/vsftpd
  30. auth sufficient /lib64/security/pam_userdb.so db=/etc/vsftpd/users
  31. account sufficient /lib64/security/pam_userdb.so db=/etc/vsftpd/users
  32. //备份配置文件并导入有效参数：
  33. [root@ftp ~]# cp /etc/vsftpd/vsftpd.conf{,.bak}
  34. [root@ftp ~]# egrep -v '^$|^#' /etc/vsftpd/vsftpd.conf.bak >
  35. /etc/vsftpd/vsftpd.conf
  36. //添加虚拟用户支持修改配置文件/etc/vsftpd/vsftpd.conf：
  37. anonymous_enable=NO
  38. chroot_local_user=YES
  39. guest_enable=YES
  40. allow_writeable_chroot=YES
  41. user_config_dir=/etc/vsftpd/vsftpd_conf
  42. //为不同的虚拟用户建立独立的配置文件：
  43. [root@ftp ~]# mkdir -p /etc/vsftpd/vsftpd_conf
  44. [root@ftp ~]# cd /etc/vsftpd/vsftpd_conf
  45. [root@ftp vsftpd_conf]# vi bai1
  46. local_root=/home/vsftpd/xmcsxy/yumwei #本地家目录路径
  47. write_enable=YES
  48. anon_upload_enable=NO
  49. anon_max_rate=60000
  50. //以此类推把 bai1.....bai6 配置完，修改每个用户的本地家目录路径！
  51. 重启服务生效配置文件：
  52. [root@ftp ~]# systemctl restart vsftpd
  53. [root@ftp ~]# systemctl status vsftpd
  54. [root@ftp ~]# netstat -lntp | grep 21
  55. tcp6 0 0 :::21 :::*
  56. LISTEN 18750/vsftpd

NFS 部署

检查环境(两台都需要):

  1. //检查环境(两台都需要):
  2. # uname -a
  3. //安装 nfs 依赖包(两台都需要):
  4. # yum -y install nfs-utils rpcbind
  5. //查看 nfsnobody 用户在不在(两台都需要):
  6. # id nfsnobody
  7. uid=65534(nfsnobody) gid=65534(nfsnobody) 组=65534(nfsnobody)
  8. //启动 nfs 相关服务(两台都需要)
  9. //启动 rpc 服务:
  10. # systemctl start rpcbind
  11. # systemctl enable rpcbind
  12. //启动 nfs 服务:
  13. # systemctl start nfs
  14. # systemctl enable nfs
  15. //查看 rpc 端口:
  16. [root@ftp ~]# netstat -lntp | grep rpc
  17. tcp 0 0 0.0.0.0:34875 0.0.0.0:*
  18. LISTEN 19141/rpc.statd
  19. tcp 0 0 0.0.0.0:20048 0.0.0.0:*
  20. LISTEN 19162/rpc.mountd
  21. tcp6 0 0 :::48860 :::*
  22. LISTEN 19141/rpc.statd
  23. tcp6 0 0 :::20048 :::*
  24. LISTEN 19162/rpc.mountd
  25. 查看端口映射情况：
  26. # rpcinfo -p localhost （注：这里 nfs 服务没启动，看不到 nfs 端口的映射情况）
  27. program vers proto   port  service
  28.     100000    4   tcp    111  portmapper
  29.     100000    3   tcp    111  portmapper
  30.     100000    2   tcp    111  portmapper
  31.     100000    4   udp    111  portmapper
  32.     100000    3   udp    111  portmapper
  33.     100000    2   udp    111  portmapper
  34.     100024    1   udp  57809  status
  35.     100024    1   tcp  59892  status
  36.     100005    1   udp  20048  mountd
  37.     100005    1   tcp  20048  mountd
  38.     100005    2   udp  20048  mountd
  39.     100005    2   tcp  20048  mountd
  40.     100005    3   udp  20048  mountd
  41.     100005    3   tcp  20048  mountd
  42.     100003    3   tcp   2049  nfs
  43.     100003    4   tcp   2049  nfs
  44.     100227    3   tcp   2049  nfs_acl
  45.     100003    3   udp   2049  nfs
  46.     100003    4   udp   2049  nfs
  47.     100227    3   udp   2049  nfs_acl
  48.     100021    1   udp  48151  nlockmgr
  49.     100021    3   udp  48151  nlockmgr
  50.     100021    4   udp  48151  nlockmgr
  51.     100021    1   tcp  49211  nlockmgr
  52.     100021    3   tcp  49211  nlockmgr
  53.     100021    4   tcp  49211  nlockmgr

创建共享目录(正是重点部分)

  1. 创建共享目录：
  2. [root@nfs ~]# mkdir /data
  3. 更改共享目录权限：
  4. [root@nfs ~]# chown -R nfsnobody.nfsnobody /data
  5. [root@nfs ~]# chmod 755 -R /data
  6. 添加一块磁盘将永久挂载在/data 目录上:

添加一块磁盘将永久挂载在/data 目录上:

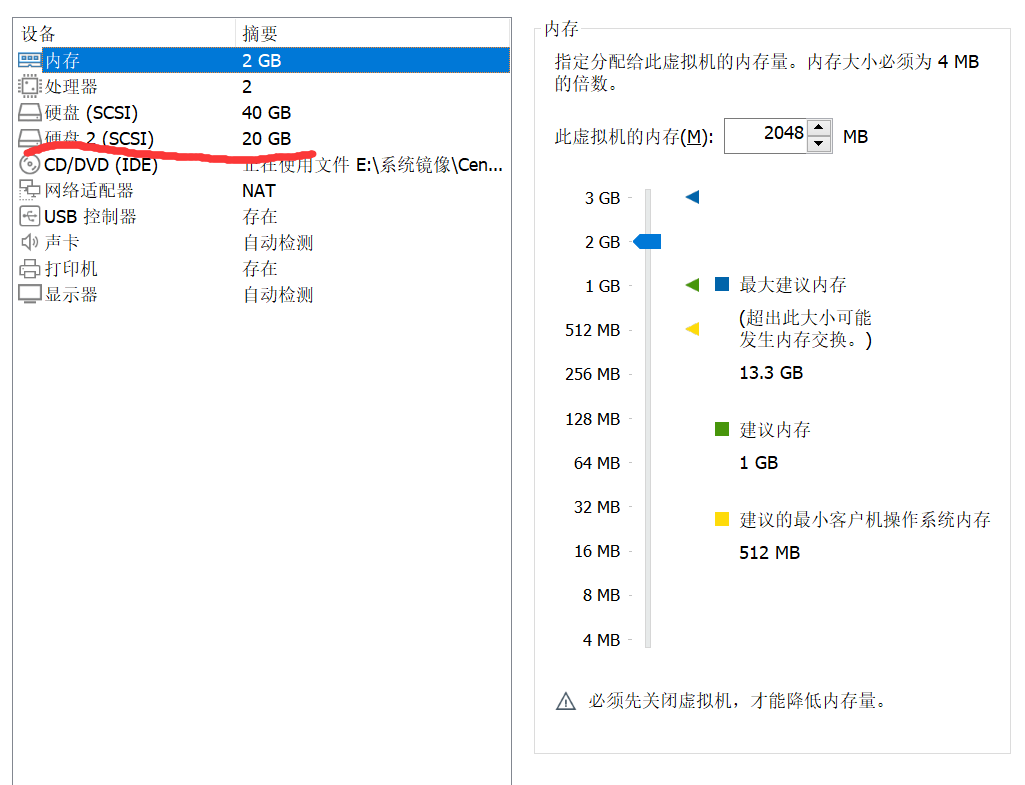

1 添加新磁盘重启虚拟机

  1. //#查看新磁盘名字
  2. [root@nfs ~]# cat /proc/partitions
  3. major minor  #blocks  name
  5.    8       16   20971520 sdb
  6.    8       17   20970496 sdb1
  7.    8        0   41943040 sda
  8.    8        1     512000 sda1
  9.    8        2   41430016 sda2
  10.   11        0    4228096 sr0
  11.  253        0   39284736 dm-0
  12.  253        1    2097152 dm-1
  13. [root@nfs ~]#
  14. [root@nfs ~]# fdisk /dev/sdb
  15. //命令(输入 m 获取帮助)：n
  16. Partition type:
  17. p primary (0 primary, 0 extended, 4 free)
  18. e extended
  19. Select (default p): p
  20. // 分区号 (1-4，默认 1)：
  21. // 起始 扇区 (2048-41943039，默认为 2048)：
  22. // 将使用默认值 2048
  23. // Last 扇区, +扇区 or +size{K,M,G} (2048-41943039，默认为 41943039)：
  24. // 将使用默认值 41943039
  25. // 分区 1 已设置为 Linux 类型，大小设为 20 GiB
  26. // 命令(输入 m 获取帮助)：w
  27. The partition table has been altered!
  28. Calling ioctl() to re-read partition table.
  29. 正在同步磁盘。

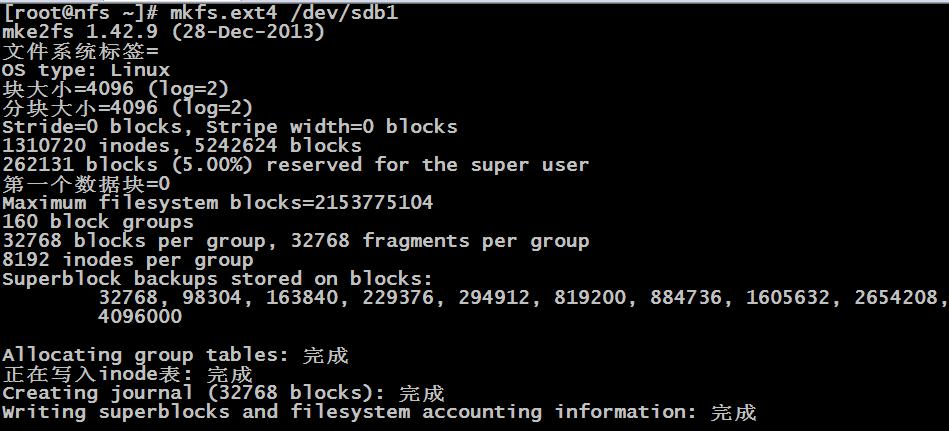

  30. 3 .格式化分区并永久挂载
  31. [root@nfs ~]# mkfs.ext4 /dev/sdb1


  1. //永久挂载
  2. [root@nfs ~]# vi /etc/fstab
  3. /dev/sdb1 /data ext4 defaults 0 0
  4. [root@nfs ~]# mount -a
  5. [root@nfs ~]# df -h #查看是否挂载成功
  6. 文件系统 容量 已用 可用 已用% 挂载点
  7. devtmpfs 898M 0 898M 0% /dev
  8. tmpfs 910M 0 910M 0% /dev/shm
  9. tmpfs 910M 9.6M 901M 2% /run
  10. tmpfs 910M 0 910M 0% /sys/fs/cgroup
  11. /dev/mapper/centos-root 21G 1.3G 20G 7% /
  12. /dev/sda1 1014M 150M 865M 15% /boot
  13. tmpfs 182M 0 182M 0% /run/user/0
  14. /dev/sdb1 20G 45M 19G 1% /data
  15. //4 配置 nfs 共享目录
  16. [root@nfs ~]# vi /etc/exports
  17. /data 192.168.116.0/24(rw,no_root_squash,async) #分配
  18. no_root_squash 权限
  19. //5 生效配置与检验
  20. [root@nfs ~]# exportfs -rv
  21. exporting 192.168.116.0/24:/data
  22. [root@nfs ~]# showmount -e localhost
  23. Export list for localhost:
  24. /data 192.168.116.0/24
  25. [root@ftp ~]# showmount -e 192.168.116.131 #检测 nfs 共享目录创建成
  26. 果
  27. Export list for 192.168.116.131:
  28. /data 192.168.116.0/24
  29. 6.4 调试与检验成果
  30. 将/data 目录挂载到/home/vsftpd/xmcsxy/目录上
  32. [root@ftp ~]# mount -t nfs 192.168.116.131:/data /home/vsftpd/xmcsxy/
  33. [root@ftp ~]# df -h
  34. 文件系统 容量 已用 可用 已用% 挂载点
  35. devtmpfs 898M 0 898M 0% /dev
  36. tmpfs 910M 0 910M 0% /dev/shm
  37. tmpfs 910M 9.6M 901M 2% /run
  38. tmpfs 910M 0 910M 0% /sys/fs/cgroup
  39. /dev/mapper/centos-root 30G 1.3G 29G 5% /
  40. /dev/sda1 1014M 149M 865M 15% /boot
  41. tmpfs 182M 0 182M 0% /run/user/0
  42. 192.168.100.12:/data 20G 44M 19G 1% /home/vsftpd/xmcsxy
  43. 创建对应 FTP 虚拟用户的家目录：
  44. [root@ftp ~]# cd /home/vsftpd/xmcsxy/
  45. [root@ftp xmcsxy]# mkdir yumwei
  46. [root@ftp xmcsxy]# mkdir yumwei2
  47. [root@ftp xmcsxy]# mkdir yumwei3
  48. [root@ftp xmcsxy]# mkdir yumwei4
  49. [root@ftp xmcsxy]# mkdir yumwei5
  50. [root@ftp xmcsxy]# mkdir yumwei6

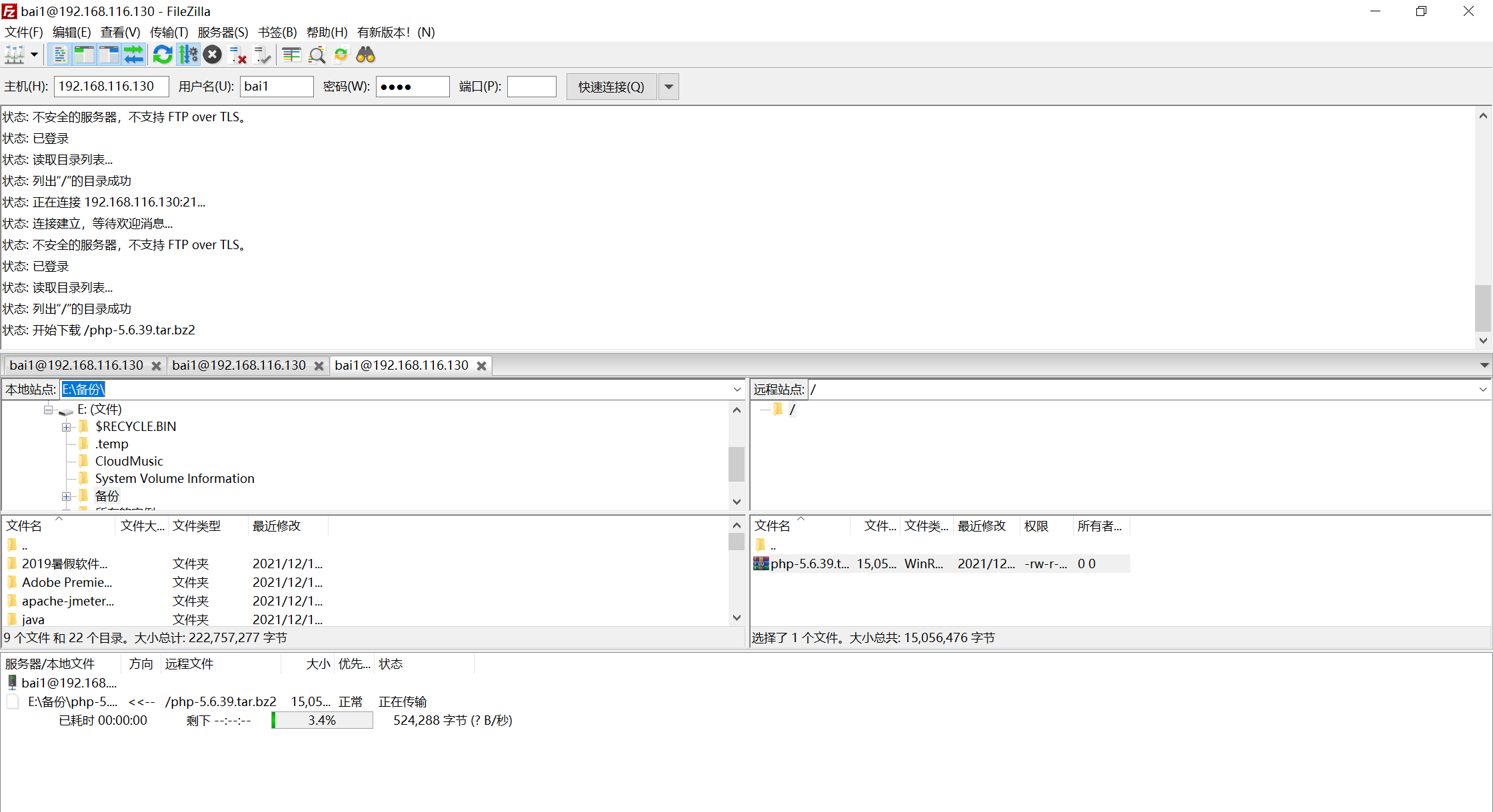

  52. 测试虚拟用户登录：
  53. 在 nfs 服务端安装 lftp(ftp 命令行客户端)：

测试虚拟用户登录：

在nfs 服务端安装 lftp(ftp 命令行客户端)
image.png测试虚拟用户登录：
在 nfs 服务端安装 lftp(ftp 命令行客户端)：

  1. [root@nfs ~]# lftp bai1@192.168.116.130
  2. 口令:
  3. lftp bai1@192.168.116.130:~> ls
  4. -rw-r--r--    1 0        0        15056476 Dec 22  2021 php-5.6.39.tar.bz2
  5. lftp bai1@192.168.116.130:/> get php-5.6.39.tar.bz2

至此架构系统部署已经完成！

shell 备用数据脚本及定时计划

  1. [root@nfs ~]# vi /usr/local/sbin/backup.sh
  2. a=`date '+%Y%m%d'` #定义时间
  3. b=/backup/weekbackup #定义备份目录路径
  4. c=/var/log/backup.log #定义输出日志路径
  5. pname=$(rpm -qa | grep rsync) #定义 rsync 安装包检查
  6. #判断 rsync 是否存在
  7. if [ $? -eq 0 ]
  8. then
  9. echo "软件包 rsync 已经安装。"
  10. else
  11. echo "软件包 rsync 没有安装"
  12. yum -y install rsync >> /dev/null
  13. if [ $? -eq 0 ];then
  14. echo "安装 rsync 完成。"
  15. else
  16. echo "安装 rsync 失败。"
  17. fi
  18. fi
  19. #判断备份目录是否存在，并增量备份。
  20. if [ ! -d "$b" ];then
  21. mkdir -p $b
  22. echo "$a Backup File missing!" >> /var/log/backup.log
  23. rsync -rvz /data $b/$a
  24. else
  25. rsync -rvz /data $b/$a
  26. if [ -d $b/$a ];then
  27. echo "$a Backup success." >> /var/log/backup.log
  28. find $b -mtime +14 | xargs rm -rf
  29. else
  30. echo "$a Backup failed." >> /var/log/backup.log
  31. fi
  32. fi
  33. 测试脚本执行过程结果：
  34. [root@nfs ~]# sh -x /usr/local/sbin/backup.sh
  35. ++ date +%Y%m%d
  36. + a=20211222
  37. + b=/backup/weekbackup
  38. + c=/var/log/backup.log
  39. ++ rpm -qa
  40. ++ grep rsync
  41. + pname=
  42. + '[' 1 -eq 0 ']'
  43. + echo '软件包 rsync 没有安装'
  44. 软件包 rsync 没有安装
  45. + yum -y install rsync
  46. + '[' 0 -eq 0 ']'
  47. + echo '安装 rsync 完成。'
  48. 安装 rsync 完成。
  49. + '[' '!' -d /backup/weekbackup ']'
  50. + mkdir -p /backup/weekbackup
  51. + echo '20211222 Backup File missing!'
  52. + rsync -rvz /data /backup/weekbackup/20211222
  53. sending incremental file list
  54. created directory /backup/weekbackup/20211222
  55. data/
  56. data/lost+found/
  57. data/yumwei/
  58. data/yumwei/php-5.6.39.tar.bz2
  59. data/yumwei2/
  60. data/yumwei3/
  61. data/yumwei4/
  62. data/yumwei5/
  63. data/yumwei6/
  65. sent 15061796 bytes  received 63 bytes  30123718.00 bytes/sec
  66. total size is 15056476  speedup is 1.00
  67. [root@nfs ~]# crontab -e
  68. no crontab for root - using an empty one
  69. crontab: installing new crontab
  70. [root@nfs ~]#
  71. [root@nfs ~]#
  72. [root@nfs ~]# crontab -e
  73. 0 21 */7 * * sh /usr/local/sbin/backup.sh #每 7 天晚上 21 点执行一次脚本

至此案例实操完成！
