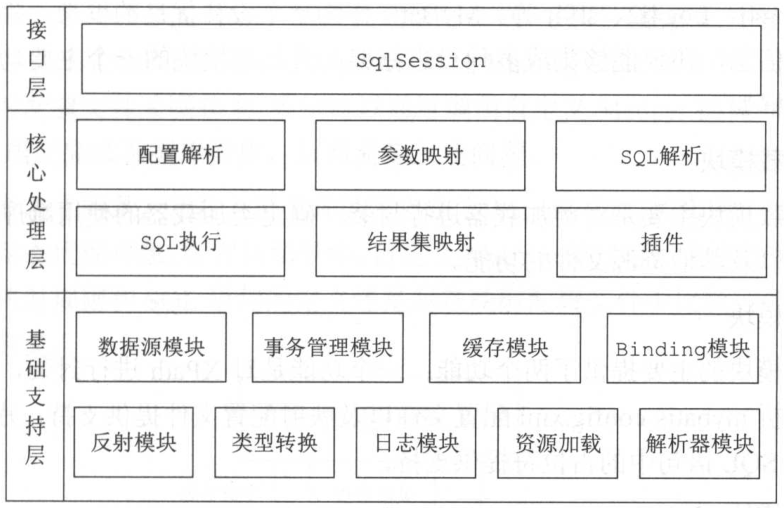

架构


SQL执行

SQL语句的执行涉及多个组件，其中比较重要的是Executor、StatementHandler、ParameterHandler和ResultSetHandler。Executor主要负责维护一级缓存和二级缓存，并提供事务管理的相关操作，它会将数据库相关操作委托给StatementHandler完成。StatementHandler首先通过ParameterHandler完成SQL语句的实参绑定，然后通过java.sql.Statement对象执行SQL语句并得到结果集，最后通过ResultSetHandler完成结果集的映射，得到结果对象并返回

主要流程

  1. 加载配置并初始化
    1. 触发条件：加载配置⽂件
    2. 配置来源于两个地⽅，⼀个是配置⽂件(主配置⽂件conf.xml,mapper⽂件*.xml),—个是java代码中的注解，将主配置⽂件内容解析封装到Configuration,将sql的配置信息加载成为⼀个mappedstatement 对象，存储在内存之中
  2. 接收调⽤请求
    1. 触发条件：调⽤Mybatis提供的API
    2. 传⼊参数：为SQL的ID和传⼊参数对象
    3. 处理过程：将请求传递给下层的请求处理层进⾏处理。
  3. 处理操作请求
    1. 触发条件：API接⼝层传递请求过来
    2. 传⼊参数：为SQL的ID和传⼊参数对象
    3. 处理过程：
      1. 根据SQL的ID查找对应的MappedStatement对象。
      2. 根据传⼊参数对象解析MappedStatement对象，得到最终要执⾏的SQL和执⾏传⼊参数。
      3. 获取数据库连接，根据得到的最终SQL语句和执⾏传⼊参数到数据库执⾏，并得到执⾏结果。
      4. 根据MappedStatement对象中的结果映射配置对得到的执⾏结果进⾏转换处理，并得到最终的处理结果。
      5. 释放连接资源。
  4. 返回处理结果

    配置解析器

DOM解析

DOM是基于树形结构的XML解析方式，它会将整个XML文档读入内存并构建一个DOM树，基于这棵树形结构对各个节点（Node）进行操作，因此当节点多时候比较耗资源 image.png
