React

代码仓库gitee: https://gitee.com/hey-u/react-dom-diff
虚拟dom，轻量级javascript对象

  1. {
  2.   tag: "div",
  3.   props: {
  4.     class: "box"
  5.   },
  6.   children: [{
  7.     tag: "span",
  8.     props: {},
  9.     children: ["hello world!"]
  10.   }]
  11. }


比较方式

平级比较，不会跨级比较
同层比较，复用旧结点，换位置
patch补丁
🌹DOM-DIFF - 图3

差异计算

先序深度优先遍历

简化diff策略（处理场景不完整）


  1. import { createElement, render, renderDom } from "./element";
  2. import diff from './diff'
  3. import patch from "./patch";
  5. let vertualDom1 = createElement('ul', { class: 'list' }, [
  6.   createElement('li', { class: 'item' }, ['a']),
  7.   createElement('li', { class: 'item' }, ['c']),
  8.   createElement('li', { class: 'item' }, ['b']),
  9. ])
  11. let vertualDom2 = createElement('ul', { class: 'list' }, [
  12.   createElement('li', { class: 'item' }, ['a', '1', '2']),
  13.   createElement('li', { class: 'item' }, ['c']),
  14.   createElement('li', { class: 'item' }, ['b', 'test']),
  15.   createElement('div', { class: 'item' }, ['new']),
  16.   // createElement('div', { class: 'item' }, ['new']),
  17.   // createElement('div', { class: 'item' }, ['new']),
  18. ])
  20. // 平级节点位置互换，会导致重新渲染
  21. // 新增节点不会被触发
  23. // 虚拟dom转化真实dom
  24. let el = render(vertualDom1)
  25. // 渲染页面
  26. renderDom(el, window.root)
  28. // dom diff ：两个虚拟dom的对比 -> 两个对象的对比
  29. // 根据两个虚拟对象创建出补丁，描述改变的内容，将这个补丁用来更新dom
  30. // 差异比较 -> 补丁
  31. // jsx语法就是createElement，转成AST,  setState 触发 diff
  32. let patches = diff(vertualDom1, vertualDom2)
  33. console.log("patches=", patches);
  34. // 给元素打补丁，重新更新视图
  35. patch(el, patches)

核心处理流程：

  1. 转化虚拟dom: createElement()方法
  2. 虚拟dom转化成真实dom: render()方法
  3. setState更新之后，内部先生成一份新的虚拟dom，跟旧的虚拟dom进行比对diff，实质就是两个对象的比较
    1. 制定diff策略
    2. treeWalker() 方法递归树，先序深度优先遍历，层级比较，得到补丁包：patches
  4. 给旧的真实DOM打补丁： patch()方法

在React中，Virtual Dom和diff的结合大大提高了渲染效率。diff算法由最初的O(n^3)复杂度变为了现在的O(n)
https://juejin.cn/post/6844904165026562056

diff的几种策略

  • Web UI中DOM节点跨层级的移动操作特别少，可以忽略不计。
  • 拥有相同类的两个组件将会生成相似的树形结构，拥有不同类的两个组件将会生成不同的树形结构。
  • 对于同一层级的一组子节点，它们可以通过唯一id进行区分。

基于以上三个策略，React分别对tree diff、component diff以及element diff进行了算法优化。

tree diff

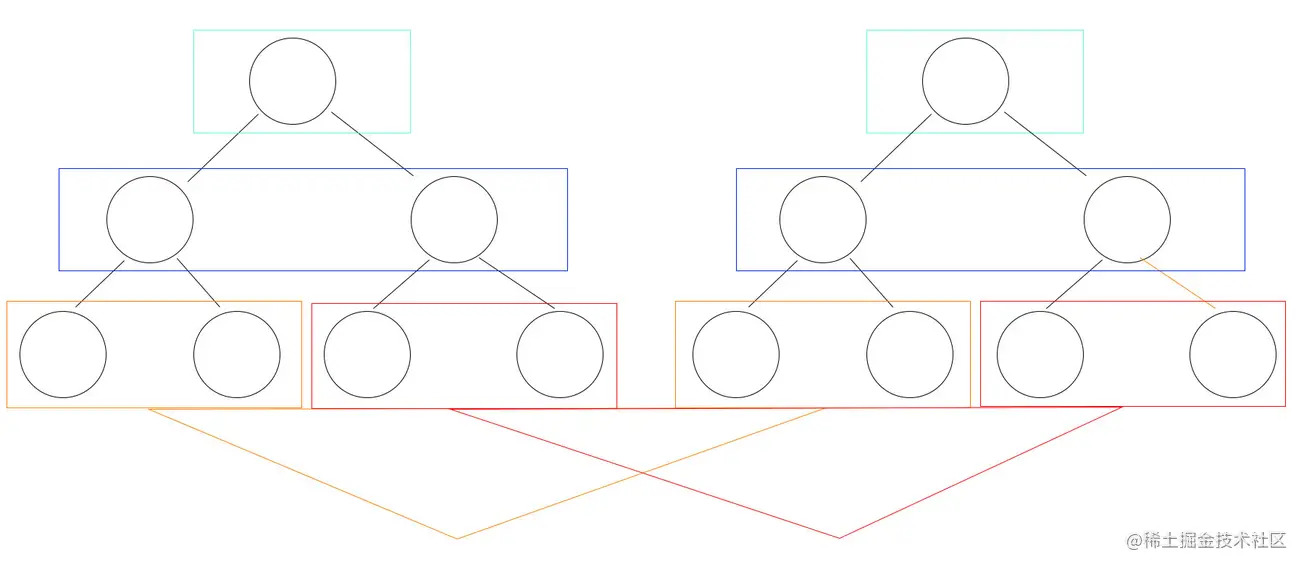

基于第一个策略，react只会对同一层次的节点进行比较，如下图中，只对颜色相同框内的DOM节点进行比较，当发现节点不存在时，就会删除整个节点及其子节点，不会再进行比较，这样就只需要遍历一次，就能完成对整个DOM树的比较
🌹DOM-DIFF - 图5
如果出现了DOM节点的跨层级的移动操作，React diff会怎样呢？
React只会简单的考虑同层级节点的位置变换，对于不同层级的节点，只有创建和删除操作。如果A节点整个被移动到D节点下，根节点发现子节点中A不见了，就会销毁A；然后D 发现自己多了一个子节点，就会创建新的子节点（包含其中属于自己的子节点）作为其子节点。react diff就会按照这样的次序执行：craete a -> create b -> create c -> delete a。这种跨层级的节点移动，并不会出现移动的情况，而是会有创建、删除这些操作。这种操作会影响到React的性能，所以React官方也并不建议进行这种操作。在开发组件时，保持稳定的dom结构会有助于性能的提升
🌹DOM-DIFF - 图6

component diff

React对于组件间的比较采取的策略也是简洁高效

  • 如果是同一类型的组件，按照原策略继续比较虚拟dom树
  • 如果不是，则将该组件判断为dirty component，从而替换整个组件下的所有子节点
  • 对于同一类型的组件，有可能其Virtual DOM没有任何变化，如果能够确切的知道这点那可以节省大量的diff运算的时间，因此React允许用户通过shouldComponentUpdate()判断该组件是否需要进行diff

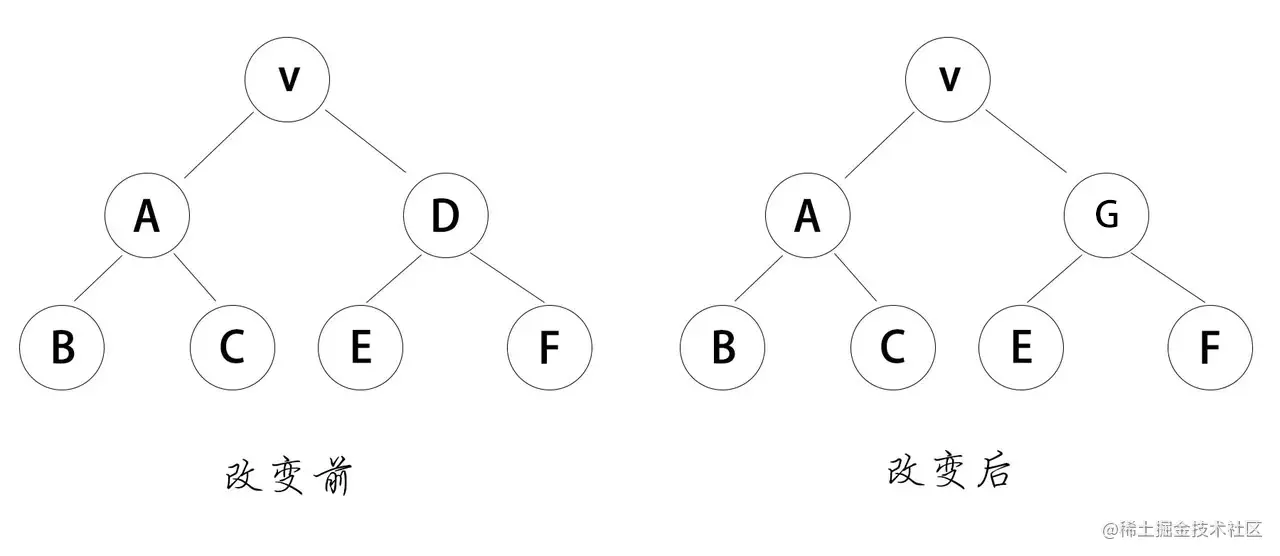

举个例子来说，当下图中componentD改变为componentG时，即使这两个compoent结构很相似，但是react会判断D和G并不是同类型组件，也就不会比较二者的结构了，而是直接删除了d，重新创建G及其子节点，这个时候会影响react的性能
🌹DOM-DIFF - 图7

element diff

当节点处于同一层级时，React diff提供了三种节点操作：插入、移动和删除

  • 插入：新的component类型不在老集合里 -> 全新的节点，需要对新节点执行插入操作
  • 移动：在老集合里有新component类型，且element是可更新的类型，generateComponentChildren已调用receiveComponent，这种情况下prevChild=nextChild，就需要做移动操作，可以复用以前的dom节点
  • 删除：老的component类型，在新集合中也有，但对应的element不同则不能直接复用和更新，需要执行删除操作，或者老component不在新集合里，也需要执行删除操作

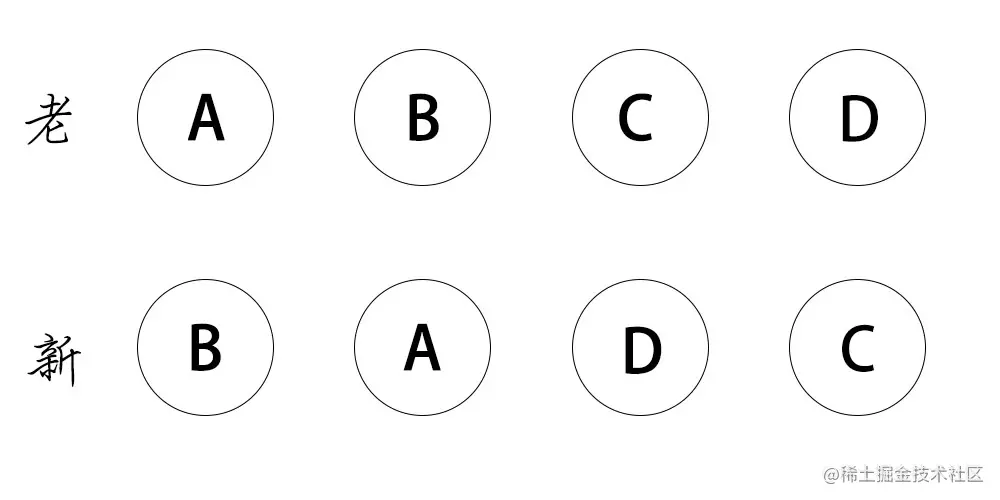

举个🌰：看下图中，老集合中包含节点A、B、C、D，更新后的集合中包含节点B、A、D、C，此时进行新老集合差异化对比，发现B不等于A，则创建并插入了B至新集合，删除老集合A，以此类推。。。这样做很繁琐，因为这些都是相同的节点，只是位置发生了变化，针对这一现象，react提出了优化策略，允许开发者对同一层级的同组子节点，添加唯一key进行区分【注意：这里就体现了key的作用～】
🌹DOM-DIFF - 图8
上面我们叙述的情况是没key的情况，如果有key了(假设key为上图中每个节点对应的名字，例如节点A，对应key为A)，它就会这么对比：
diff会通过key发现新老集合中的节点是相同的节点，因此无需进行节点删除和创建，只需要将老集合中节点的位置进行移动，更新为新集合中节点的位置，此时React给出的diff结果为：B、D不做任何操作，A、C进行移动操作。
首先对新集合的节点进行循环遍历，通过唯一key可以判断新老集合中是否存在相同的节点，如果存在，则进行移动操作，但在移动前需要将当前节点在老集合中的位置与lastIndex进行比较，如果节点当前的位置下面我们来说一下大致的过程（下面所说的_mountIndex是当前节点所在位置，lastIndex为参考位置）
1、从新集合中取到B，判断老集合中存在相同的节点，通过对比节点位置判读是否进行了移动操作，B在老集合中的位置为_mountIndex=1，此时lastIndex = 0，不满足child._mountIndex < lastIndex的条件，因此不对B进行移动操作；此时更新lastIndex = Math.max(prevChild._mountIndex, lastIndex)，[其中prevChild.mountIndex表示B在老集合中的位置]。lastIndex=1，并将B的位置更新为新集合中的位置prevChild._mountIndex=nextIndex，此时新集合中B._mountIndex=0，nextIndex++进入下一个节点的判断
2、从新集合中取得A，判断老集合中存在相同节点A，通过对比节点位置判断是否进行进行移动操作，A在老集合中的位置A._mountIndex=0，此时lastIndex=1，满足child.mountIndex3、从新集合中取到D，判断老集合中是否存在相同节点，通过对比位置判断是否进行移动操作，D在老集合中的位置D._mountIndex=3，此时lastIndex=1，不满足child._mountIndex4、C节点同理
如果新老集合中，不只是存在位置互换的关系呢？React diff又如何进行操作？（下图中各节点的key为对应节点名称）
🌹DOM-DIFF - 图9
1、从新集合中取到B，判断老集合中是否存在相同的节点，找到B在老集合中的位置B._mountIndex=1，此时lastIndex=0，因此不对B进行移动操作；更新lastIndex=1，并将B的位置更新为新集合中的位置B._mountIndex=0，nextIndex++进入下一个节点的判断
2、取到新集合中E节点，由于老集合中不存在相同的节点，则创建新节点E；更新lastIndex=1，并将E的位置更新为新集合中的位置，nextIndex++进入下个节点的判断。
3、取到新集合中C节点，老集合中存在相同节点，C._mountIndex=2，lastIndex=1，此时C._mountIndex > lastIndex，因此不对C进行移动操作；更新lastIndex=2，并将C的位置更新为新集合中的位置，nextIndex++进入下一个节点的判断。
4、取到新集合中A节点，老集合中存在相同的节点，A._mountIndex=0，lastIndex=2，此时A._mountIndex < lastIndex，对A进行移动操作；更新lastIndex=2，并将A的位置更新为新集合中的位置，nextIndex++进入下一个节点的判断。
5、当完成新集合中的所有节点的diff时，最后还需要对老集合进行循环遍历，判断是否存在新集合中没有但老集合中仍存在的节点，发现存在这样的节点D，因此删除节点D，到此diff全部完成。

总结

基于diff这样的策略，所以react建议我们用添加唯一key的方式来进行优化，这里面可以牵扯出来一个问题：
如果用index作为key会有什么问题呢？
index作为key，如果我们删除了一个节点，那么数组的后一项可能会前移，这个时候移动的节点和删除的节点就是相同的key了，在react中，如果key相同，就会视为相同的组件，但这两个组件并不是相同的，这就会出现一些我们不想看到的问题～所以key的值我们要考虑好再确定哦~
