要点：

UML画图 40% ZJH：
- 用例图：
  - 命名规范
  - 用例之间的关系（include、extend，没有把握的时候不标出来）
  - 椭圆
- 类图：
  - 属性、方法 5 个以上
  - 可见性要表达出来（- +）
  - 继承关系中，子类无需再重复写继承的字段
  - 框框规范，分三层
  - 最好写英文，可以全部都缩写
  - 关联关系的数量可以不标出来（虚线）
  - 整体部分关系，用聚合就行了
- 活动图：
  - 5 个活动以上
  - 画主要的（登录之类的就算了）

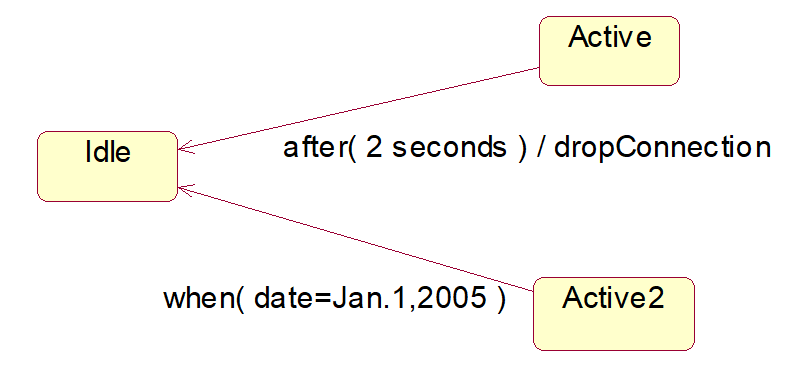

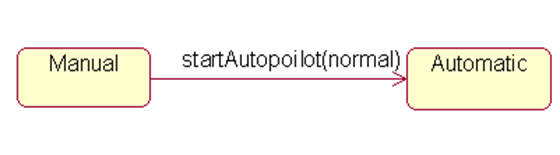

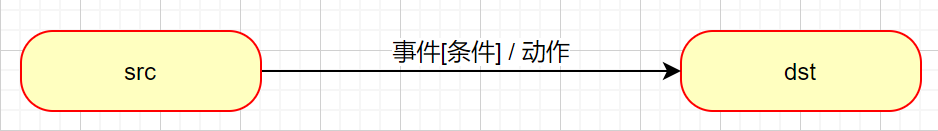

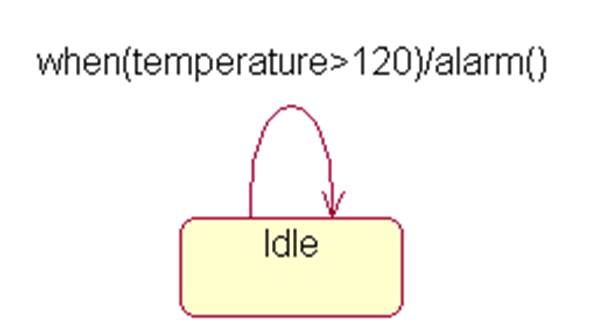

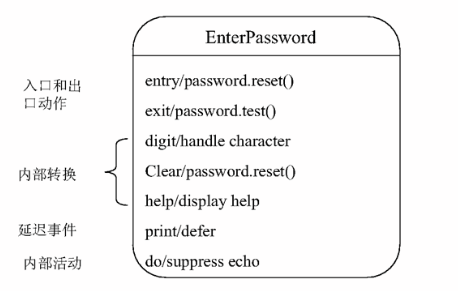

- 状态图:
  - 状态实体只需要写状态名，内部不需要内容
  - 状态实体圆角矩形
- 时序图：
  - 返回可以不用画

UML

Unified Modeling Language，统一建模语言。

用例图

好多概念，用例，用例实例，文字描述序列，不想管= =
只讲画用例图的要点。

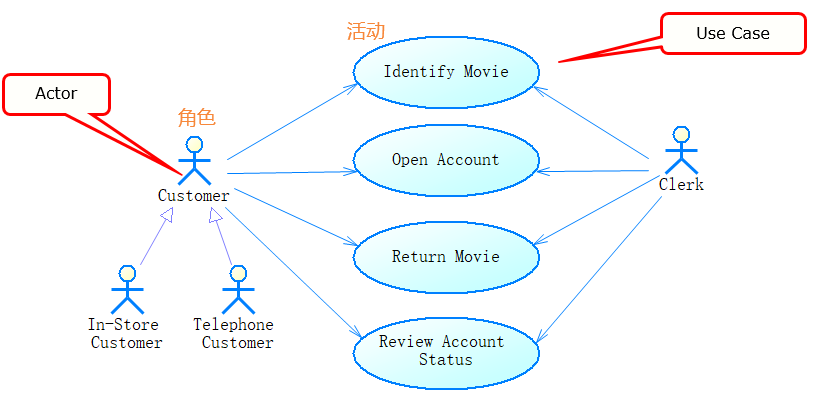

基本认识

用例图有活动和活动参与者——角色。

基本规范要求

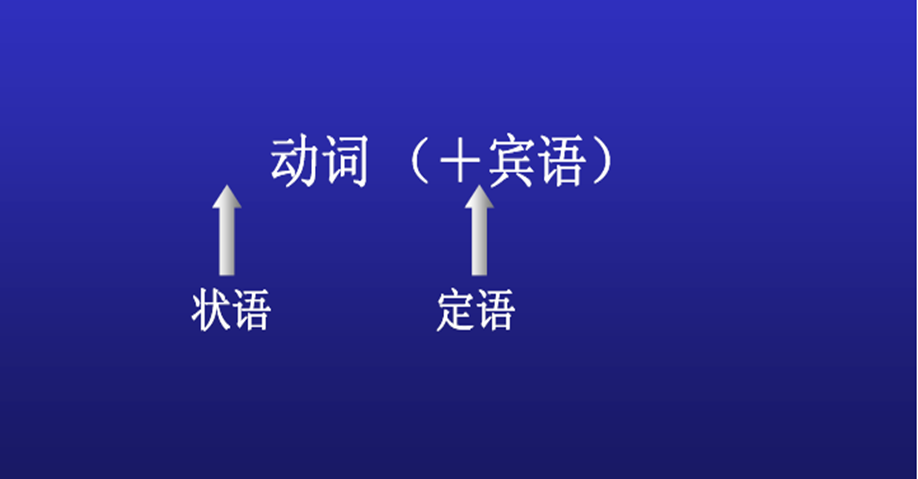

命名格式：使用主动语句：主语 + 宾语。

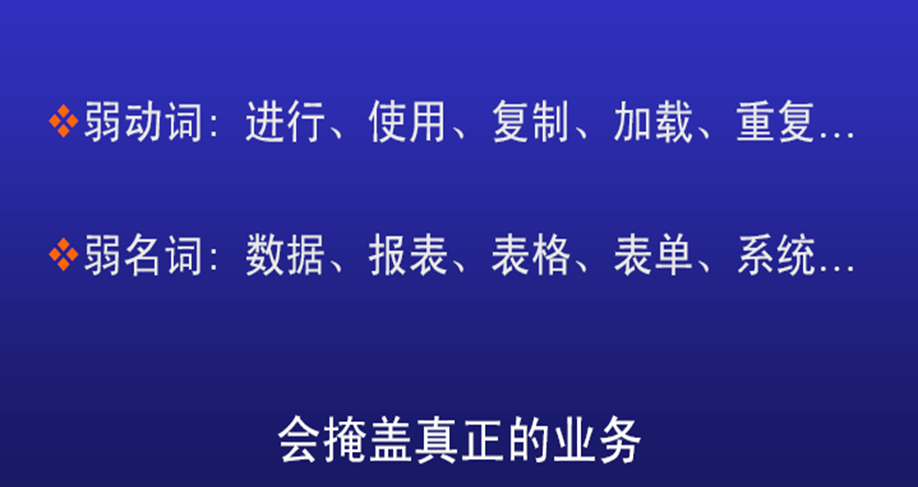

命名用词：慎用弱动词弱名词。因为会掩盖真正的业务。

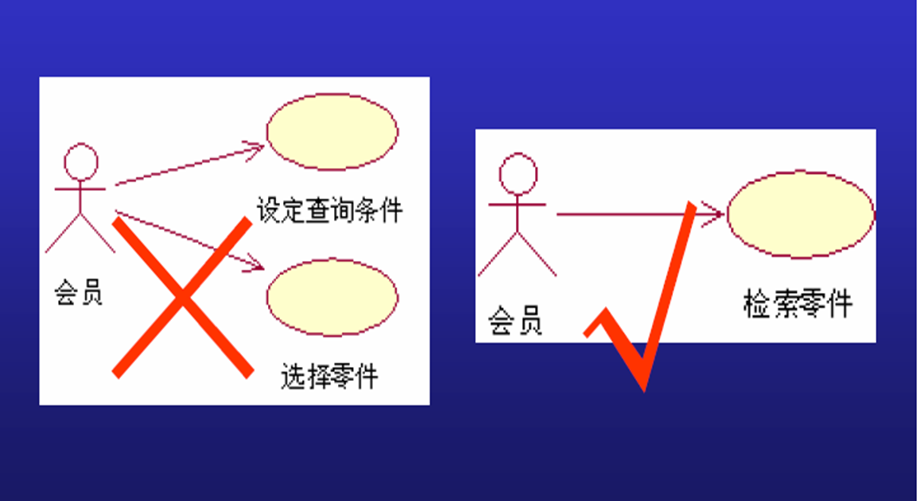

有意义的目标：

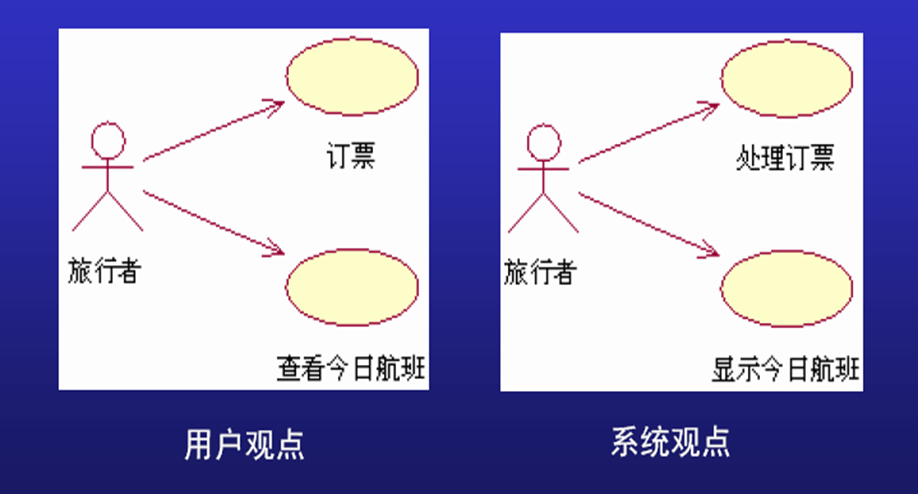

从用户的角度描述：站在执行者的角度。用例图的执行者是用户，所以也可以说站在用户的角度。用例图展示的是用户使用系统。

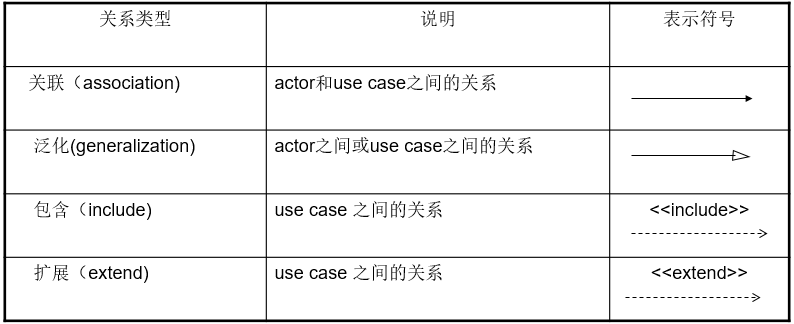

用例之间的关系

包括关联、泛化、包含和扩展。

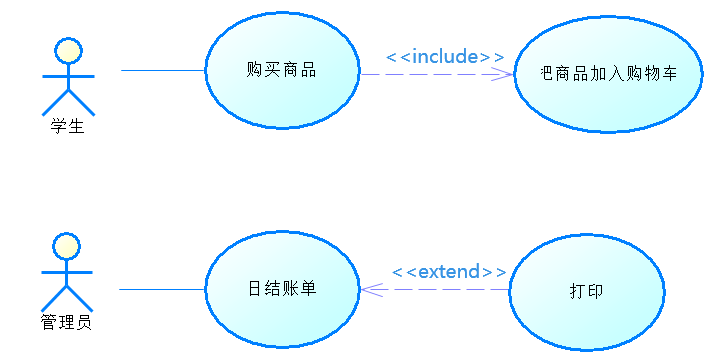

包含和扩展的区别

包含关系是执行基本用例时，必须执行其中一个子用例。
扩展关系是执行基本用例时，扩展用例可择的，可执行也可不执行。

用例文档描述

要求：

说人话。
使用主动语句，执行者为主语。
是一个交互过程。
每一句都要朝目标迈进，避免琐碎步骤的描述。
连贯地描述主要事件流，循环跟着描述出来，分支放在扩展路径。
不涉及界面细节。

例子：
ATM取款案例1
Use Case：取款
Actor：储户
主事件流：
1、储户插入ATM卡，并键入密码；
2、储户按“取款”按钮，并键入取款数目；
3、储户取走现金、ATM卡并拿走收据；
4、储户离开。
问题：只描述了参与者的动作序列，而没有描述系统的行为。
修改后：
主事件流：
1、通过读卡机，储户插入ATM卡；
2、ATM系统从卡上读取银行ID、帐号、加密密码、并用主银行系统验证银行ID和帐号；
3、储户输入密码，ATM系统根据上面读出的卡上加密密码，对密码进行验证；
4、储户按“快速取款”按钮，并键入取款数量，取款数量应该是100的倍数；
5、ATM系统通知主银行系统，传递储户帐号和取款数量，并接收返回的确认信息和储户帐户余额；
6、ATM系统输出现金、ATM卡和显示帐户余额的收据；
7、ATM系统记录事务到日志文件；

类图

画过都知道，不说了= =
类与类之间有 5 种关系。

关联。
组合。
聚合。
继承。
实现。

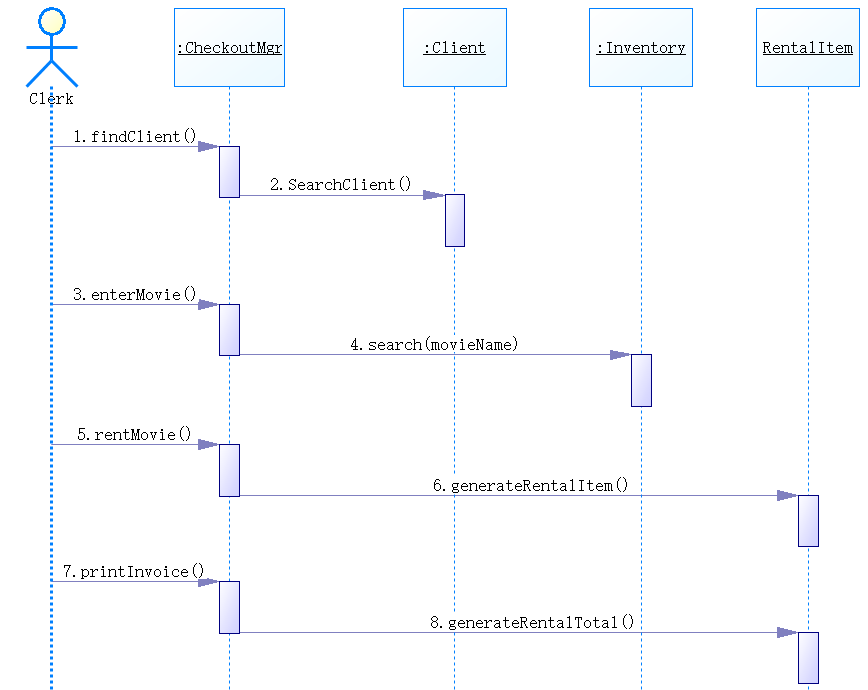

时序图
时序图也叫顺序图，它显示对象之间的交互，这些对象是按时间顺序排列的，重点描述对象之间传递消息的时间顺序。

两个维度：垂直线代表生命线，水平线代表时间线。
**1.findClient() 表示 Clerk 调用 :CheckoutMgr 中的方法！！！

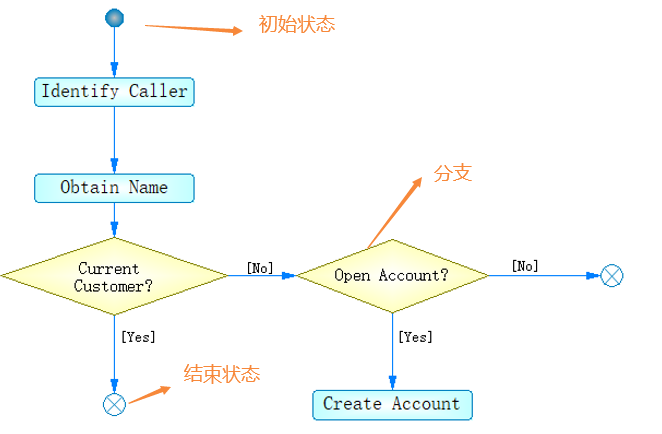

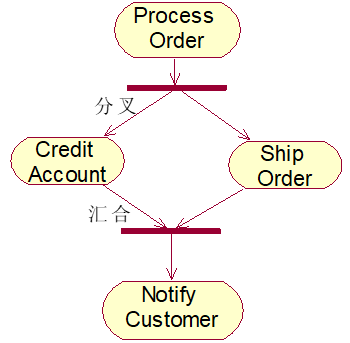

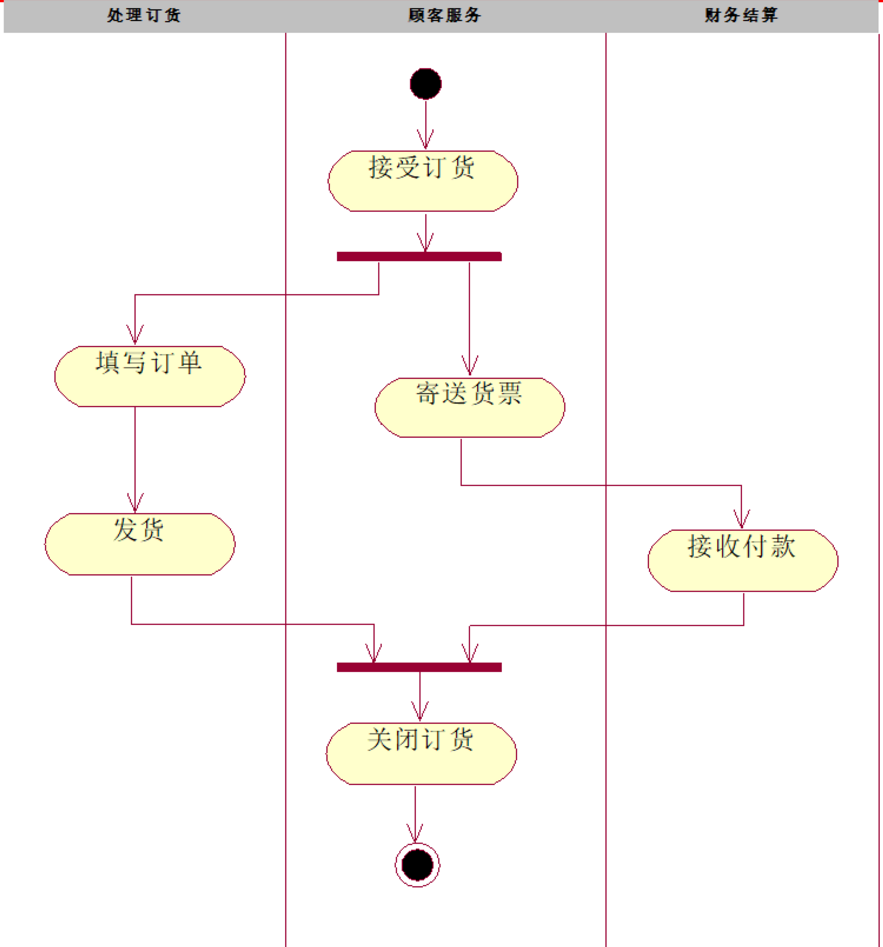

活动图
活动图是特殊的状态图，描述系统的工作流程和并发行为。
