极性元件在整个PCBA加工过程中需要特别注意，因为方向性的元件错误会导致批量性事故和整块PCBA板的失效，因此工程及生产人员了解SMT极性元件极为重要。

极性定义：极性是指元器件的正负极或第一引脚与PCB上的正负极或第一引脚在同一个方向，如果元器件与PCB上的方向不匹配时，称为反向不良。

极性识别方法：

1

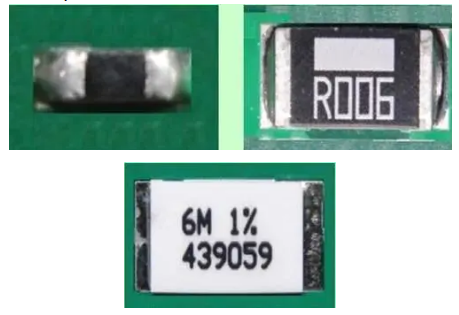

片式电阻 无极性

2
电 容

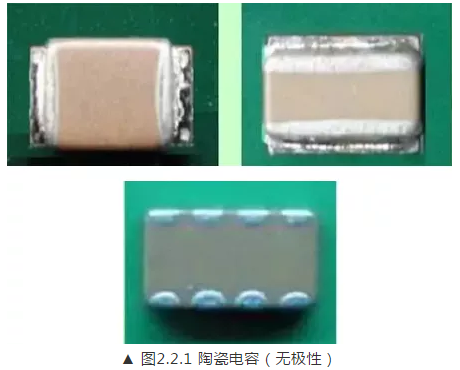

2.1 陶瓷电容 无极性

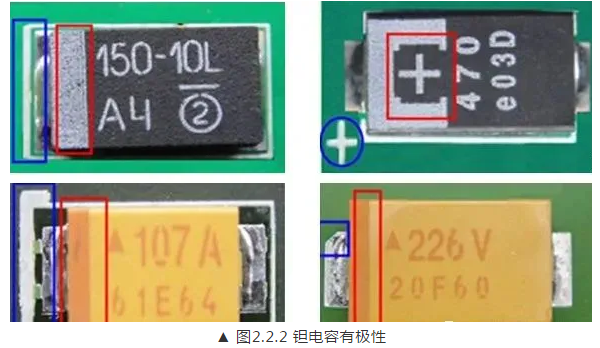

2.2 钽电容 有极性

PCB板和器件正极标示：
1）色带标示；
2）“+”号标示；
3）斜角标示。

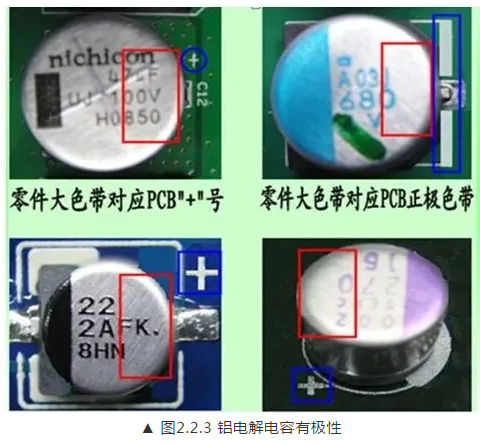

2.3 铝电解电容 有极性

零件标示：色带代表负。

PCB板标示：色带或“+”号代表正极。

3
电 感

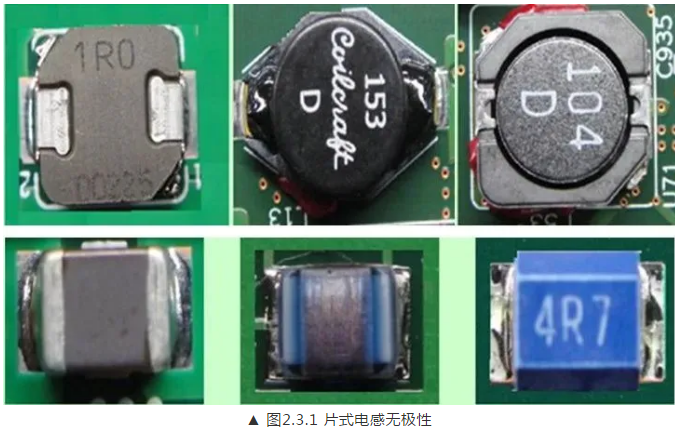

3.1 片式线圈

片式电感等两个焊端封装无极性要求。

3.2 多引脚电感类

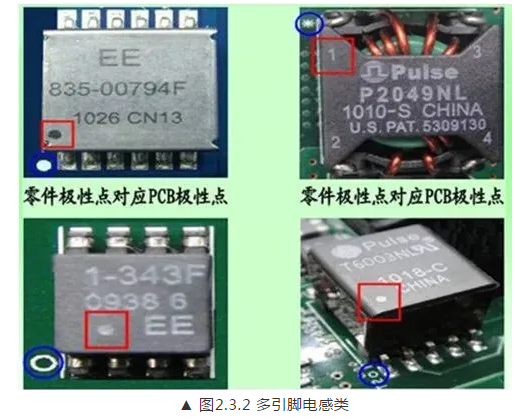

多引脚电感类有极性要求。

零件标示：圆点/“1”代表极性点。

PCB板标示：圆点/圆圈/“*”号代表极性点。

4
发光二极管

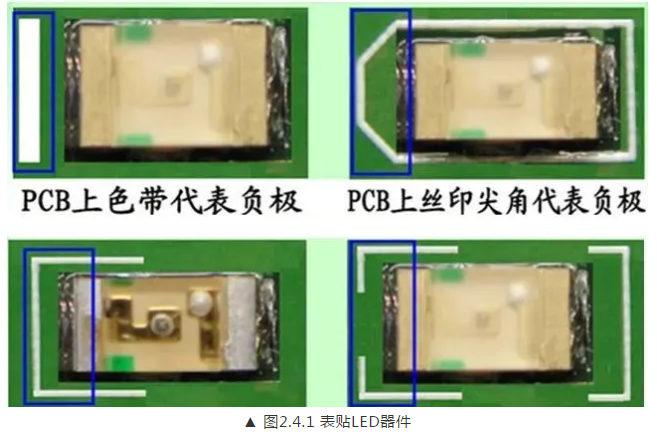

**4.1 SMT表贴LED

表贴LED有极性。

零件负极标示：绿色为负极。

PCB负极标示：
1) 竖杠代表；
2) 色带代表；
3) 丝印尖角代表；
4) 丝印“匚”框代表。

5
二极管

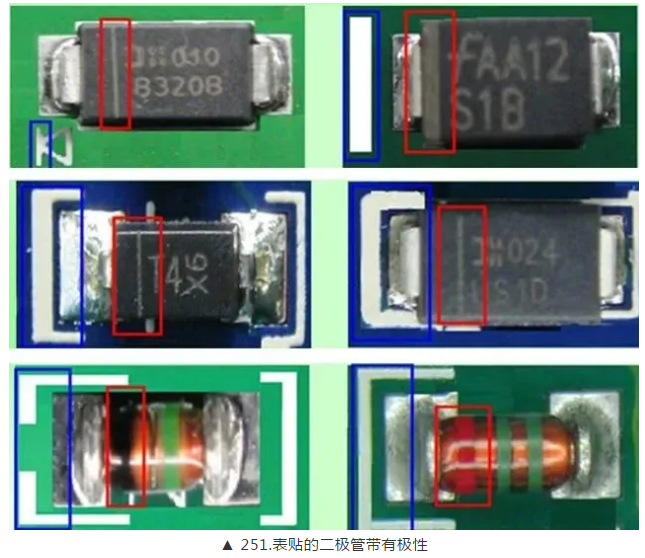

5.1 SMT表贴两端式二极管

表贴两端二极管有极性。

零件负极标示：
1）色带；
2）凹槽；
3）颜色标示(玻璃体)。

PCB负极标示：
1）竖杠标示；
2）色带标示；
3）丝印尖角标示；
4）“匚”框标示。

6

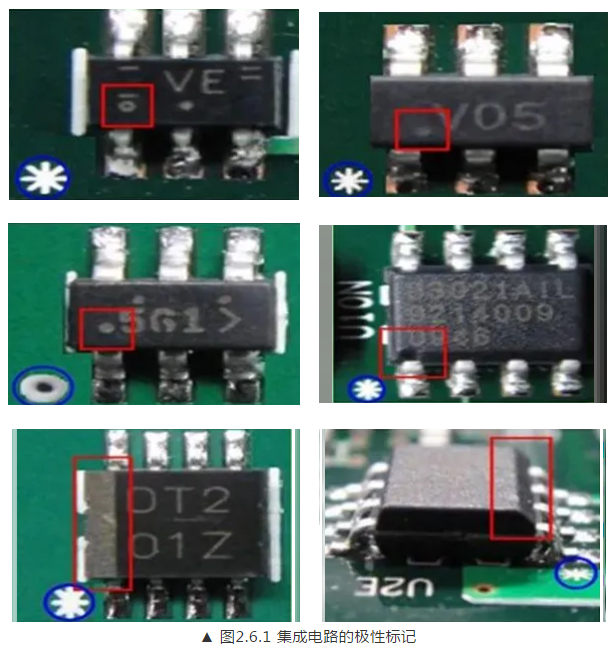

集成电路

**6.1 SOIC类型封装

这类封装有极性。

极性标示：
1）色带；
2）符号；
3）凹点、凹槽；
4）斜边。

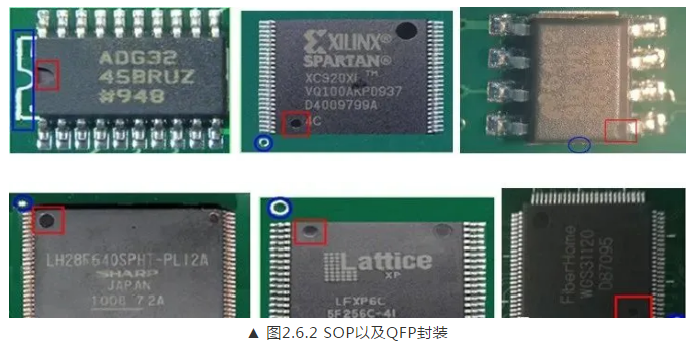

6.2 SOP或QFP类型封装

这类封装有极性。

极性标示：
1）凹点/凹槽标示；
2）其中一个点与其它两/三个点的(大小/形状)不同。

6.3 QFN类型封装

这类封装有极性。

极性标示：
1）一个点与其它两个点(大小/形状)不同；
2）斜边标示；
3）符号标示(横杠/“+”号/圆点)。

7
BGA封装芯片

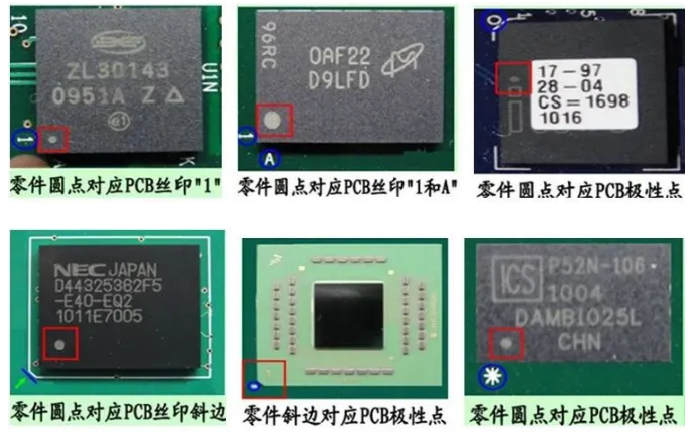

零件极性：凹点/凹槽标示/圆点/圆圈标示。

PCB板极性：圆圈/圆点/字母“1或A”/斜角标示。

零件极性点对应PCB上极性点。
