产品结构设计过程中，会输出PCB结构要素图纸(DXF)给PCB layout工程师。
汇总一下我工作中有关结构要素图纸需要标注出来的重点内容和说明。

PCB外形轮廓尺寸

包括结构所需的倒角、凸凹槽、内部开窗等信息。

PCB板厚度

我们公司常用的厚度有1mm、1.6mm、2mm、2.4mm规格。
单独列出来是因为厚度是直接参与到结构设计的叠加累计尺寸当中，需要重视。
下表摘抄自《QJ 3103A-2011 印制电路板设计要求》：

外部接口器件的位置和外形

  • LED的位置
  • 网口、串口
  • 光口
  • 电源开关

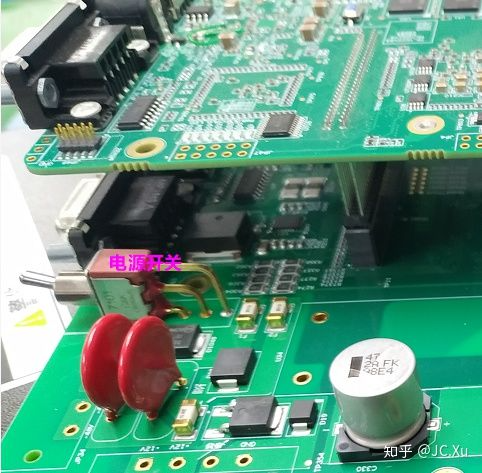

  • 电源插座
  • 复位开关
  • 背板连接器
  • 导套、导销
  • USB
  • 等等

外形一般在3D设计的时候，就会把接口零件模型组装到PCB，一起投影到DXF文档，同时提供定位参考点。

PCB安装孔的位置、孔径及其禁布区要求

选用什么型号的螺丝，提供相应孔径的尺寸，提供螺帽禁布区尺寸，并提供文字说明。

所选焊接器件的料号、位置和放置面

其他需要焊接到PCB上的与结构相关器件的规格型号，位置信息，禁布信息，放置到PCB哪一面等信息。例如焊接螺母、螺柱；较大尺寸的电源转；较大尺寸的芯片；需要散热的芯片；

PCB的TOP和BOTTOM面对器件高度的限制要求

由于PCBA需要与结构件装配，所以需要提供允许摆放电子元件的高度要求，需考虑间隙余量。

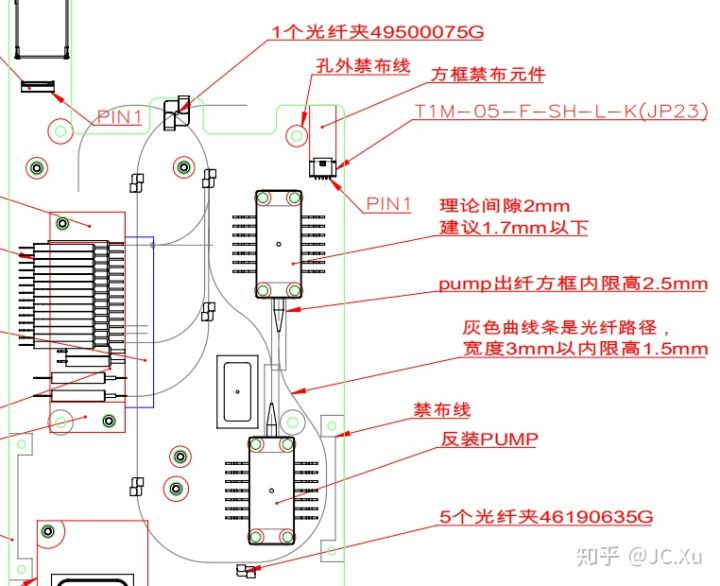

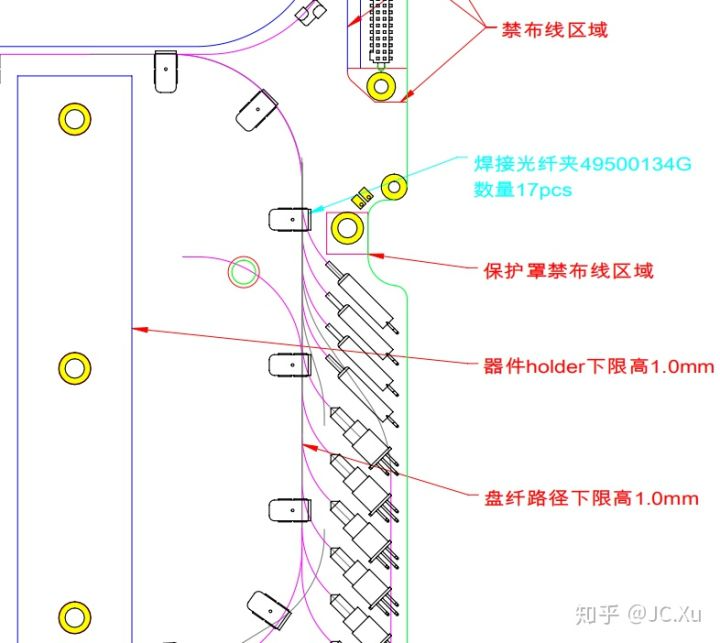

盘纤半径和路径要求

光纤有弯曲半径要求，所以盘纤的方式、盘纤的路径和路径的宽度都要提前规划好，这些信息与PCB相互影响。

直接安装到PCB表面的零件

有些金属结构件直接安装到PCB表面， 表面一般禁布线，并且金属外围轮廓需增大，留足余量，比如零件制造装配公差引起短路。
有些塑胶零件安装到PCB表面，表面一般禁布元件，禁布区外围余量留足。

插板式PCB标示出插槽限高或禁布区域以及行程要求

有一种插板式PCB，两侧边直接与导轨插槽滑动装配，两边禁布区要求，以及注意模拟行程当中其他结构件会发生撞击干涉的空间，明确限高或者禁布要求。
有一种PCB装配方式带滑动行程，注意模拟装配行程当中与结构件会发生撞击干涉的长度和面积，明确限高或者禁布要求。

其他

焊接器件引脚长度要求。
连接器的PIN序信信息。

除了将需求明确到图纸上，还需要一一跟PCB layout工程师确认沟通，他们可能看不懂你的图，或者遗漏一些信息。
