BPM流程4——表单设计器

BPM流程开发入门视频_04 · 联通工业互联网联盟
概括：在（BPM流程——将审批权限给特定身份的人）基础上，使用表单设计器，设计请假表单，不使用自动生成的表单。

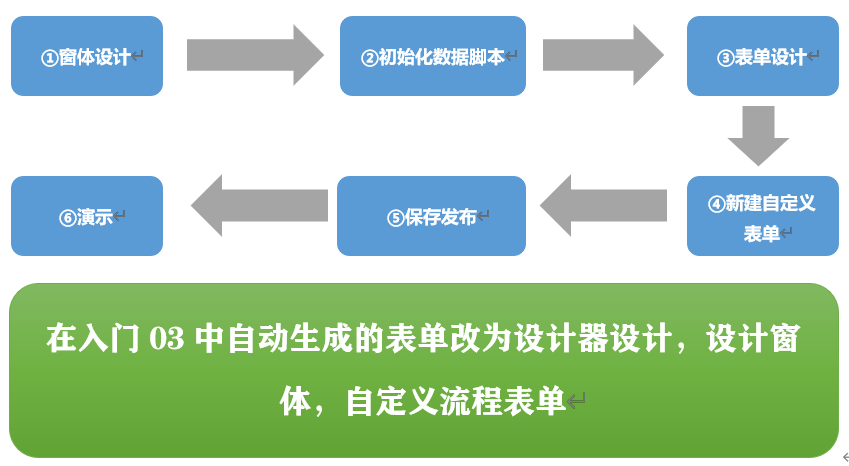

步骤预览

使用开发者账号登录平台

1.窗体设计

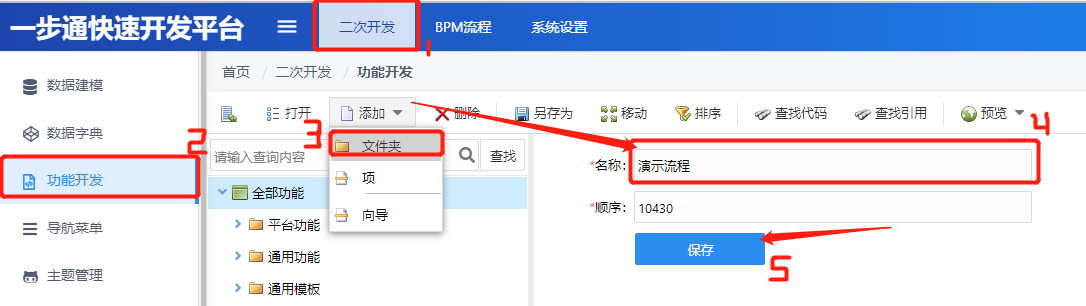

• 新增功能文件夹，命名为演示流程，再在演示流程文件夹下创建请假流程文件，在请假流程文件下创建ds文件夹，方法如下图

（创建完成结果图）

• 在请假流程文件夹下创建请假表单、请假窗体

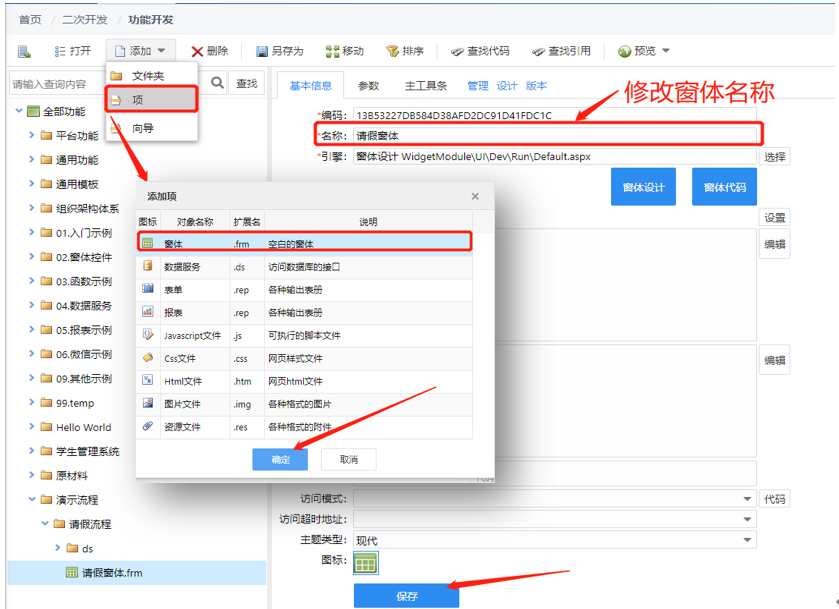

（创建请假窗体步骤图）

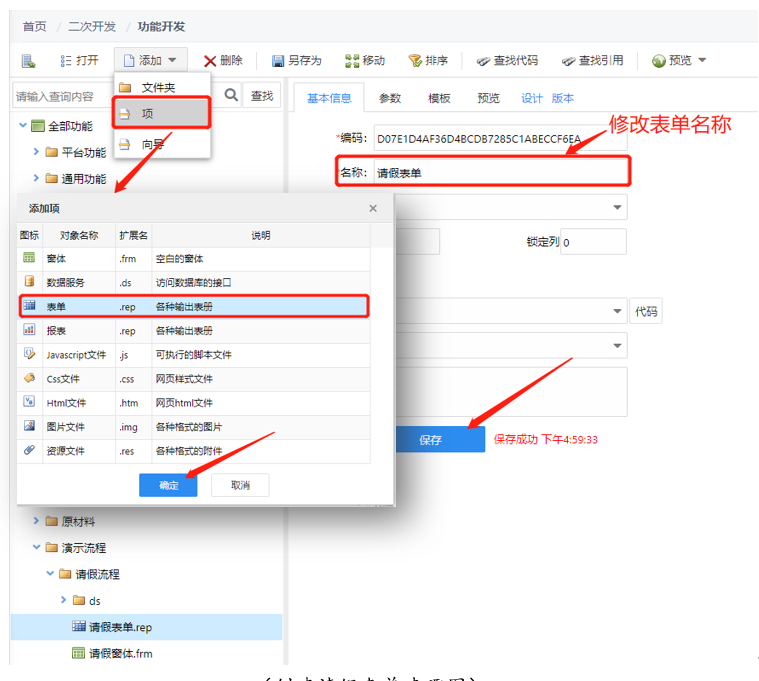

（创建请假表单步骤图）

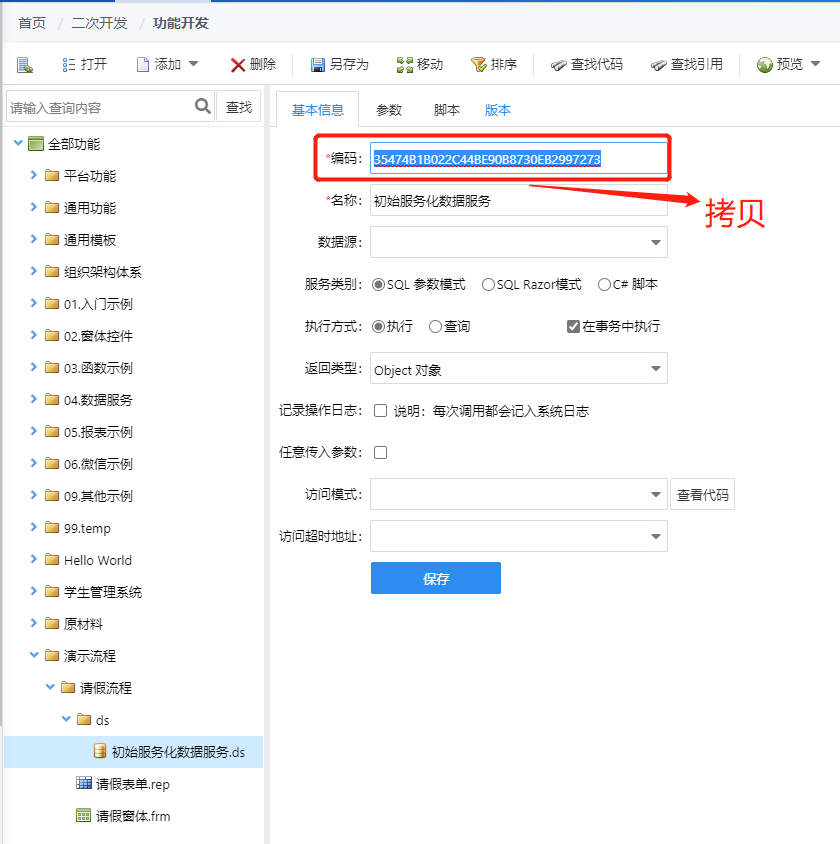

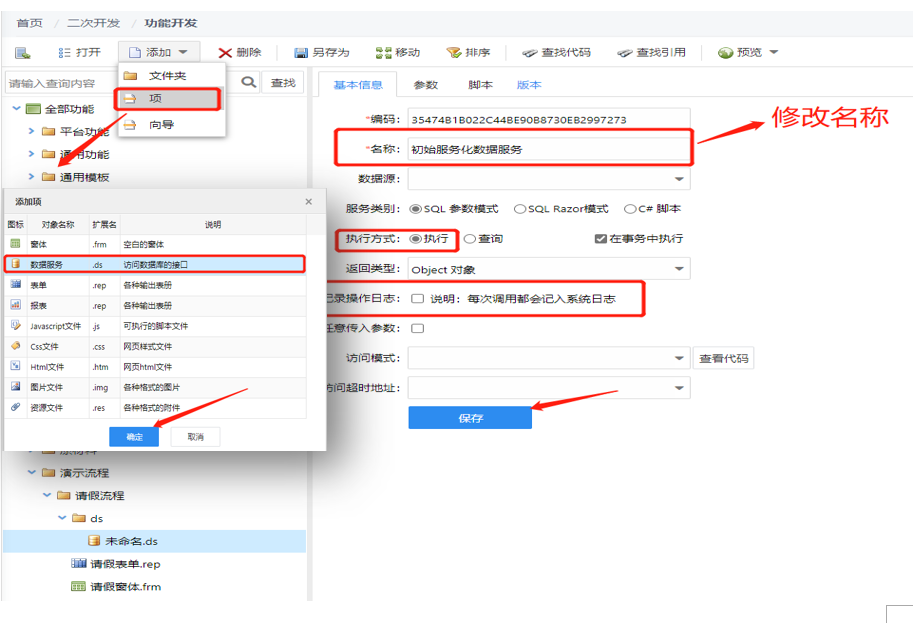

• 在ds文件夹下创建数据服务，命名为初始化数据服务

2.请假窗体设计

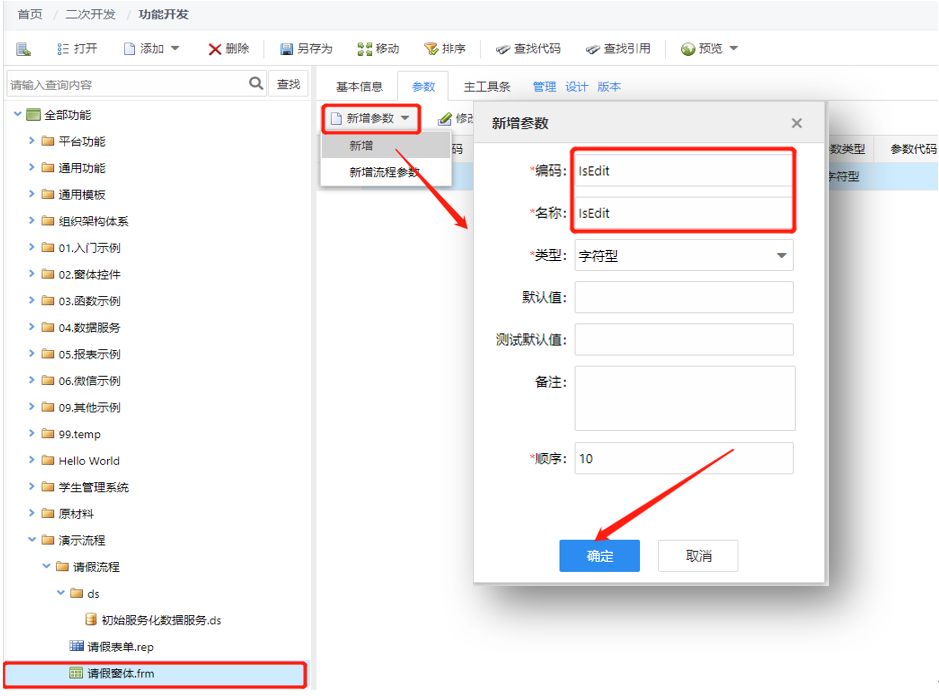

• 为新增窗体添加参数IsEdit（是否可编）

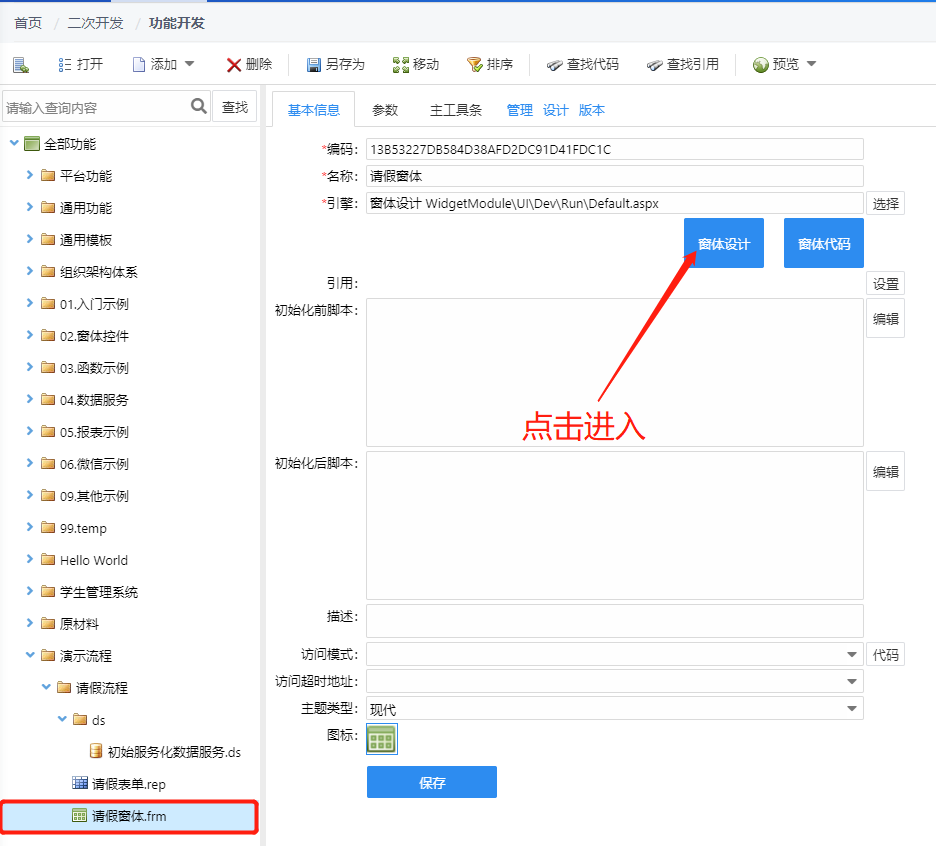

请假窗体的窗体设计界面

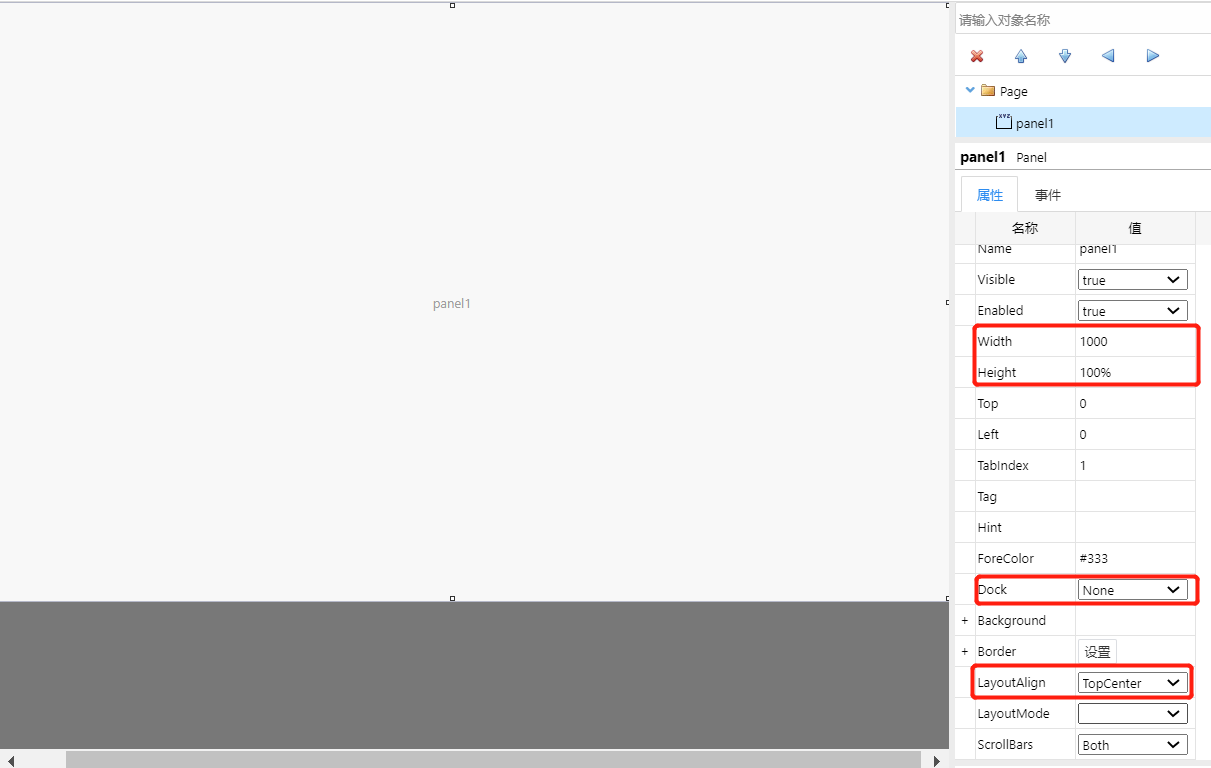

1.添加控件panel

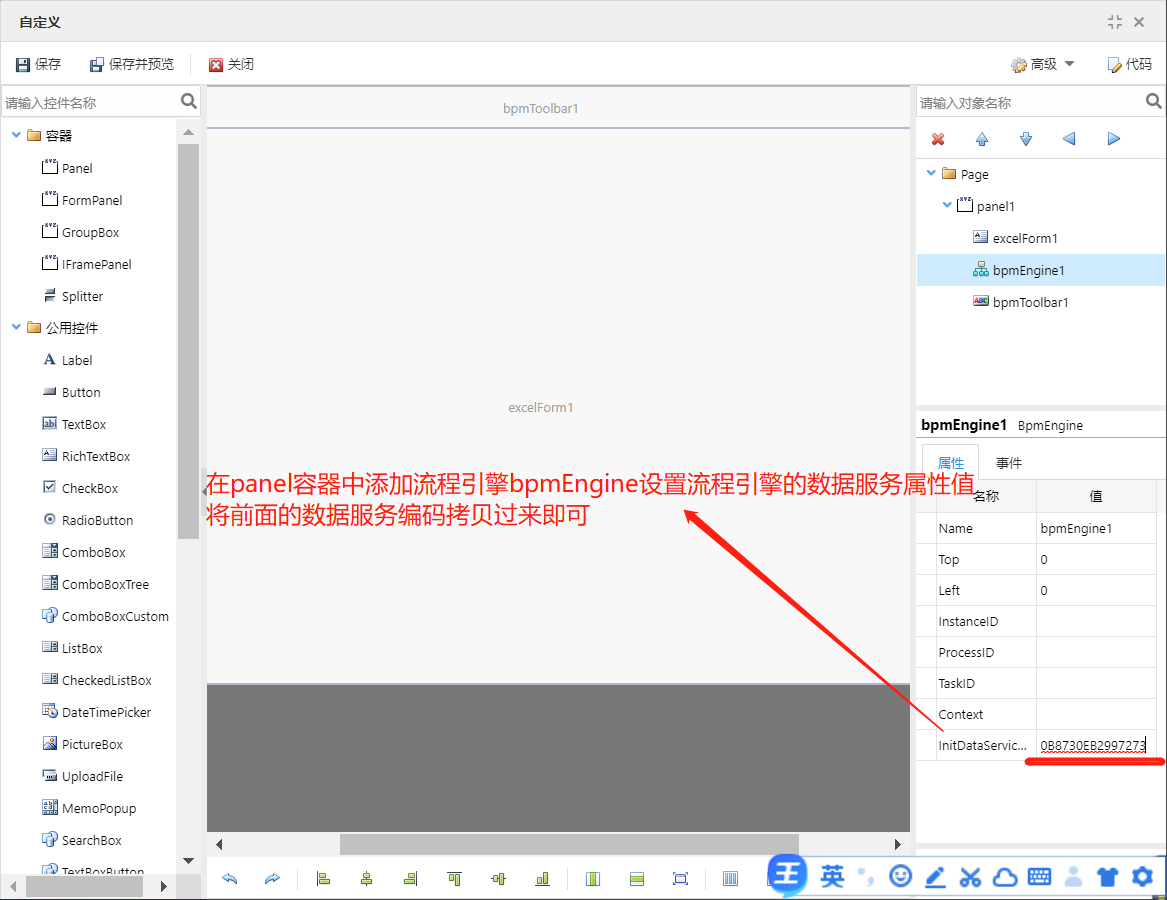

2.控件panel中添加bpmEngine控件

3.控件panel中添加bpmToolbar控件

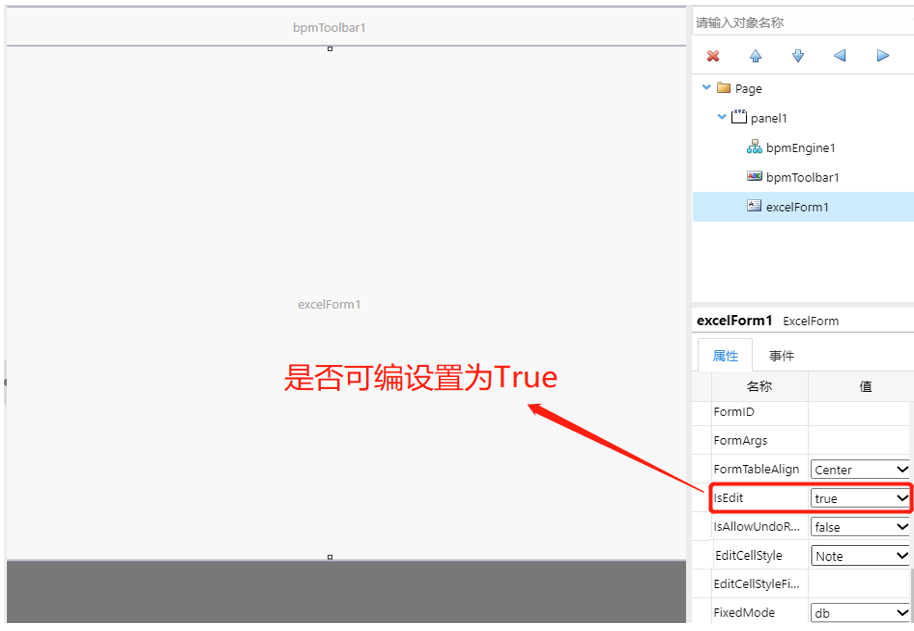

3.控件panel中添加excelForm控件

设置完毕后点击

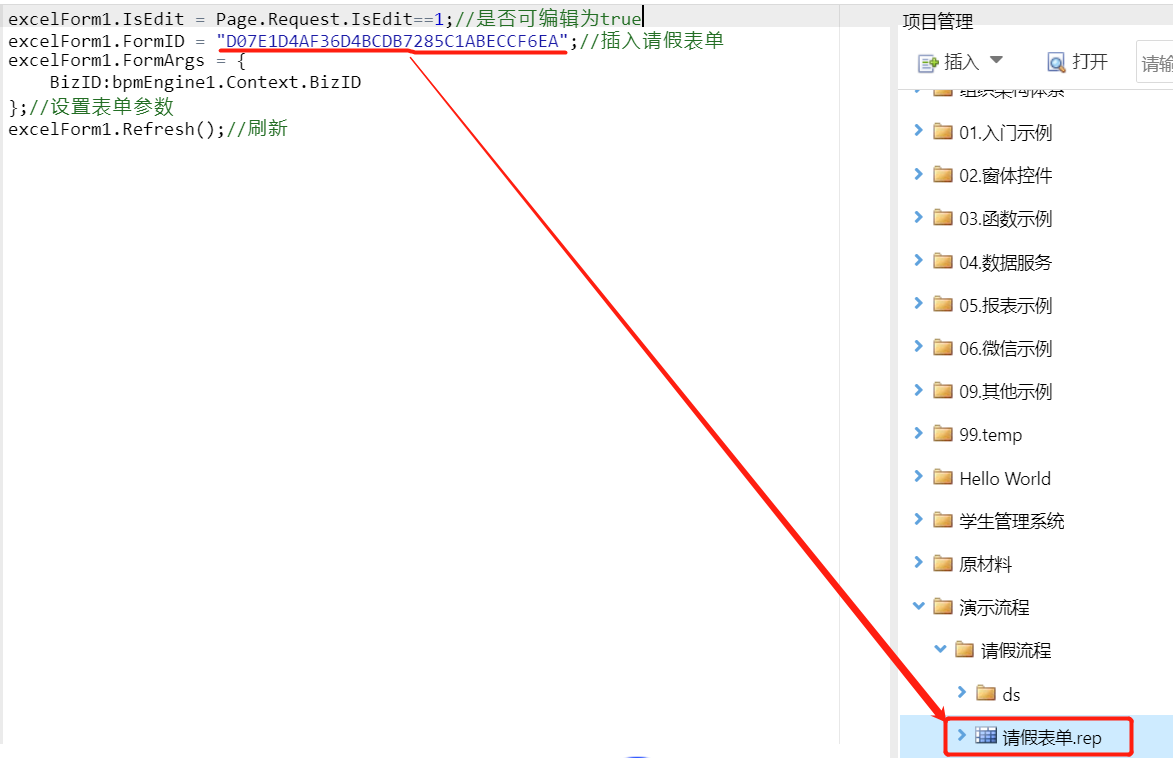

• 设置请假窗体的初始化后脚本，关联请假表单

代码如下
excelForm1.IsEdit = Page.Request.IsEdit==1;
excelForm1.FormID = “D07E1D4AF36D4BCDB7285C1ABECCF6EA”;//插入请假表单
excelForm1.FormArgs = {
BizID:bpmEngine1.Context.BizID
};
excelForm1.Refresh();

设置完毕后点击

2.为初始化数据服务添加参数和脚本

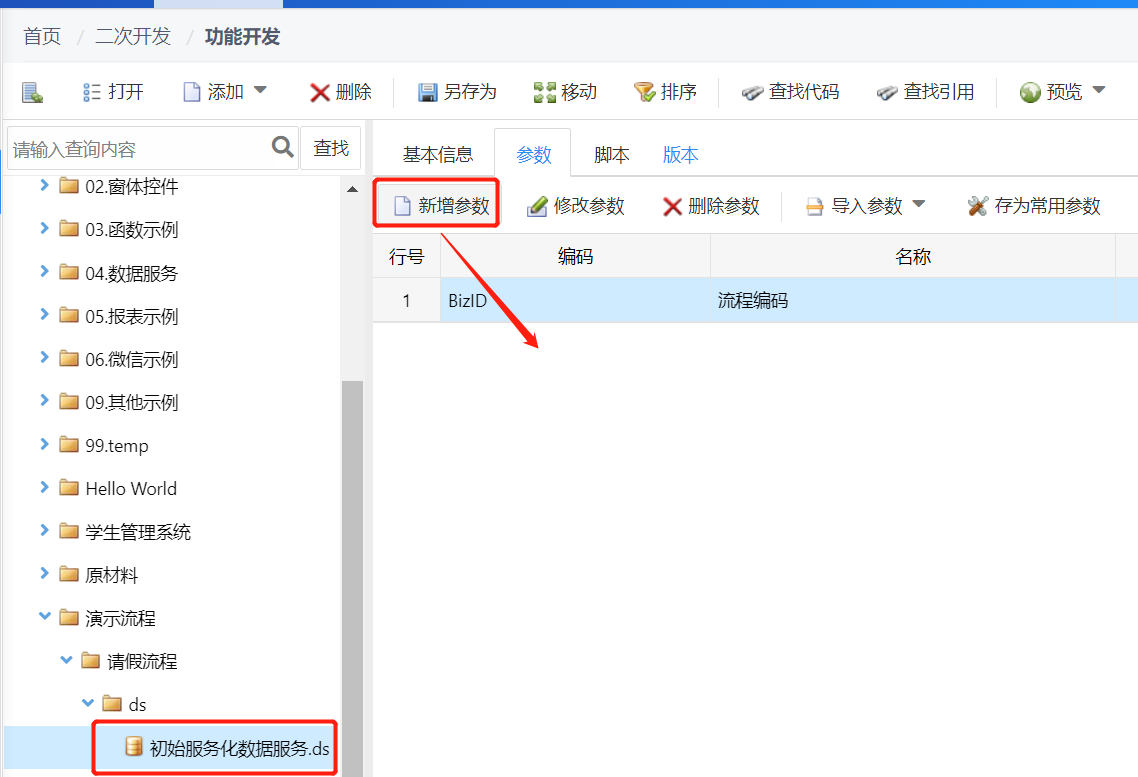

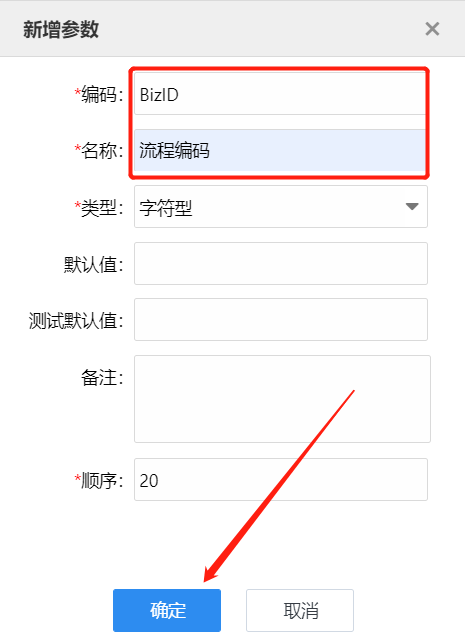

• 在初始服务化数据服务中添加参数BizeID

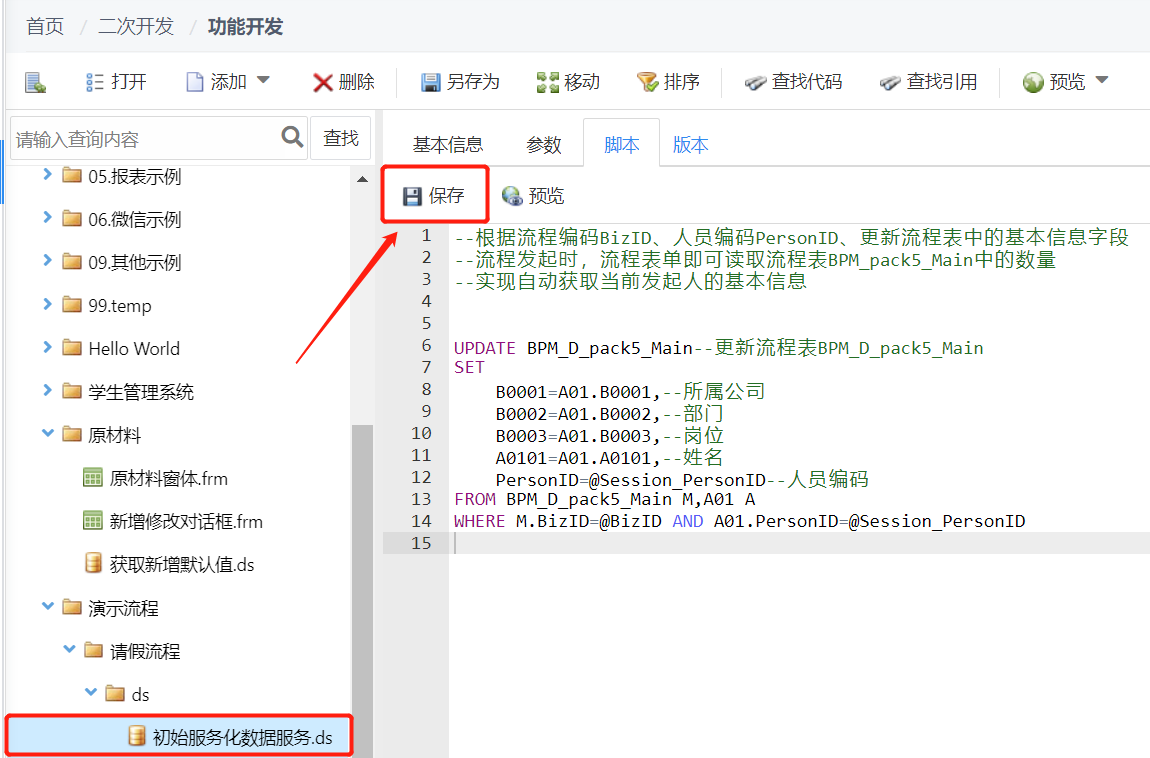

• 编写脚本

脚本代码如下
—根据流程编码BizID、人员编码PersonID、更新流程表中的基本信息字段
—流程发起时，流程表单即可读取流程表BPM_pack5_Main中的数量
—实现自动获取当前发起人的基本信息

UPDATE BPM_D_pack5_Main—更新流程表BPM_D_pack5_Main
SET
B0001=A01.B0001,—所属公司
B0002=A01.B0002,—部门
B0003=A01.B0003,—岗位
A0101=A01.A0101,—姓名
PersonID=@Session_PersonID—人员编码
FROM BPM_D_pack5_Main M,A01 A
WHERE M.BizID=@BizID AND A01.PersonID=@Session_PersonID

设置完毕后点击

3.请假表单的设计

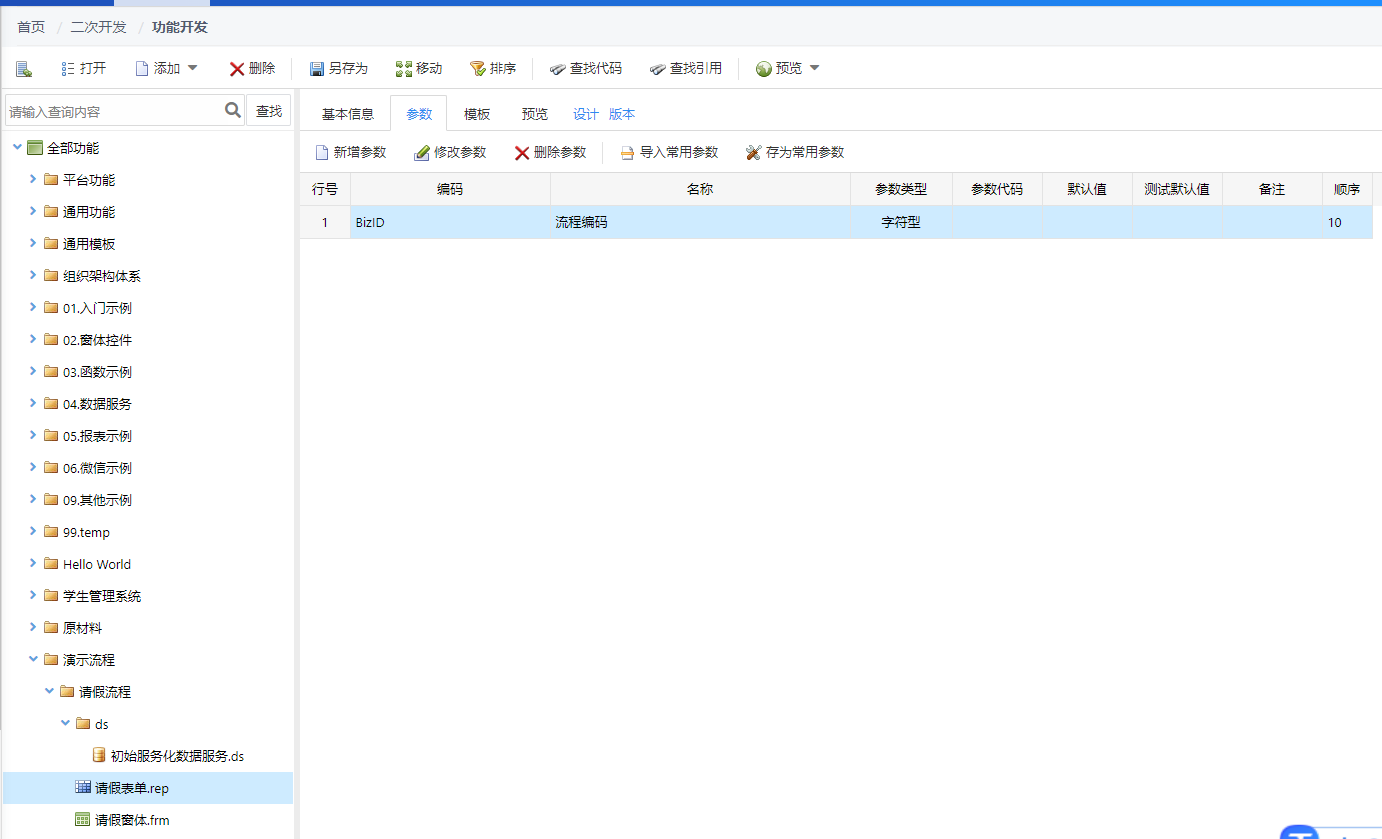

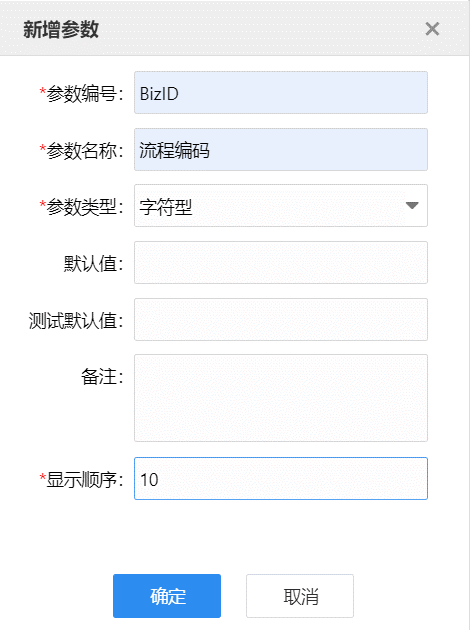

1）添加参数

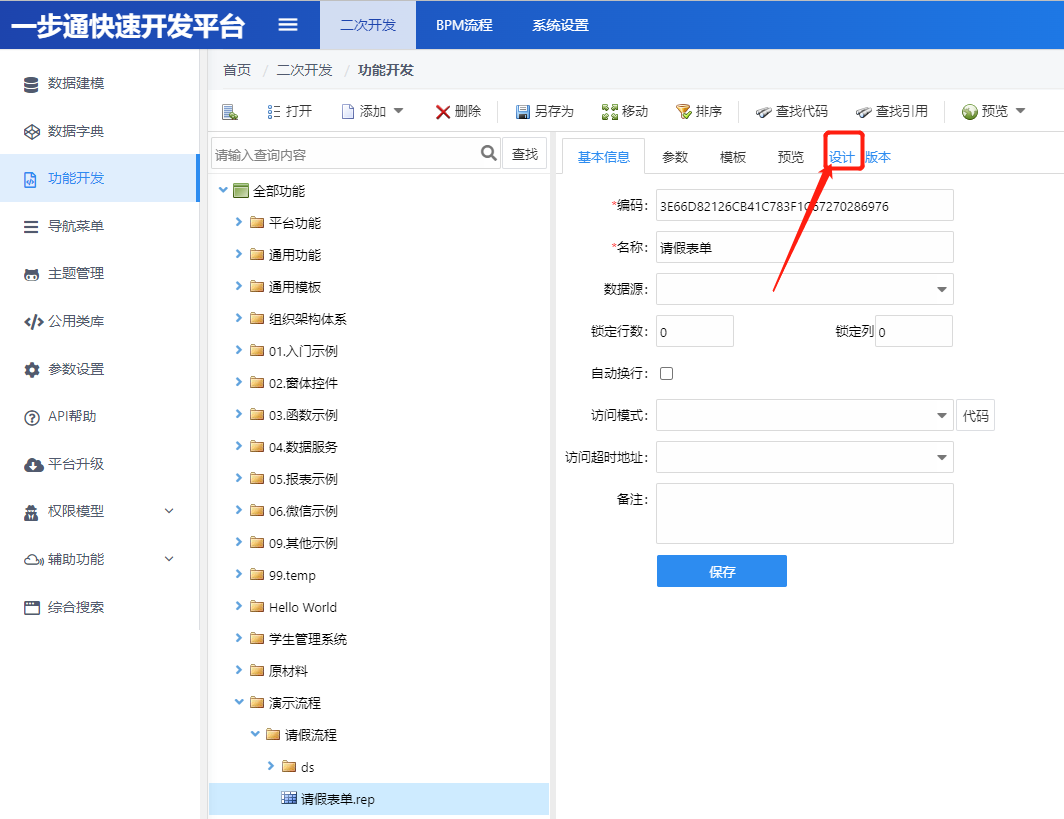

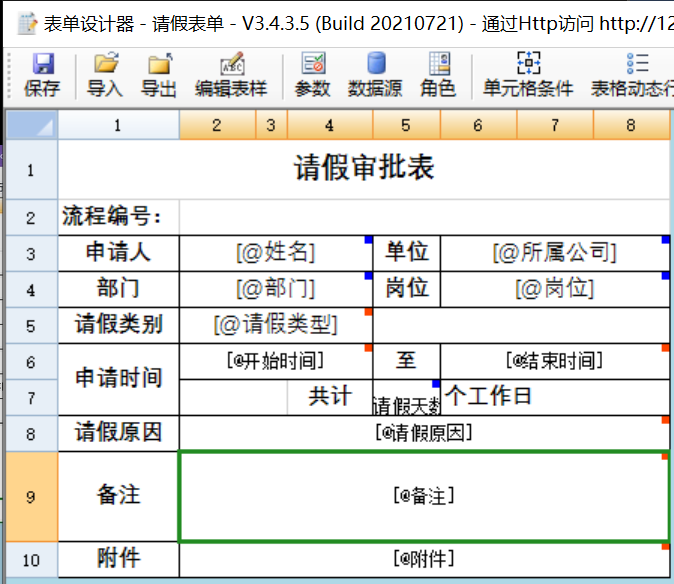

2）单击设计按钮，登录表单设计器

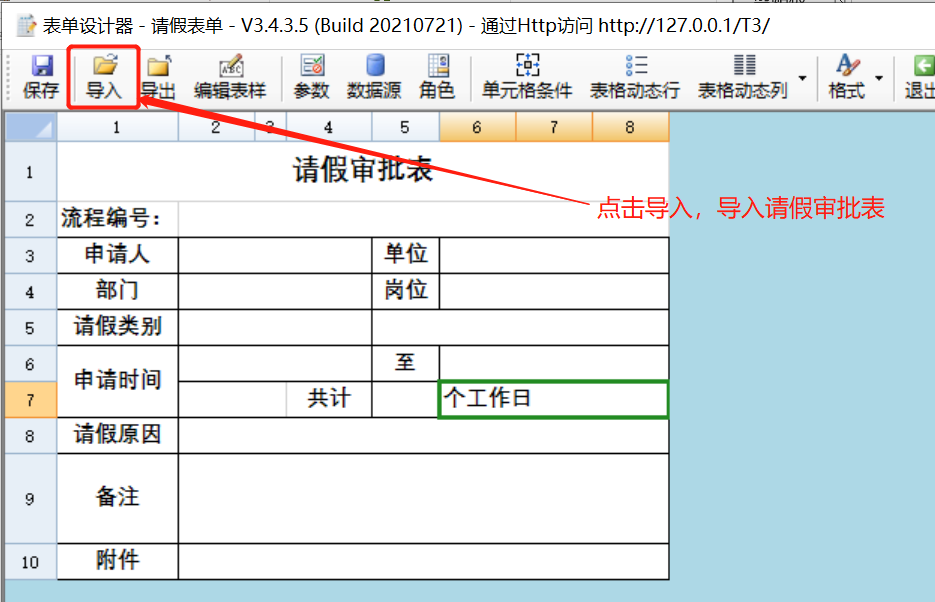

设计表单，点击【导入】按钮，可以导入事先画好的请假表单

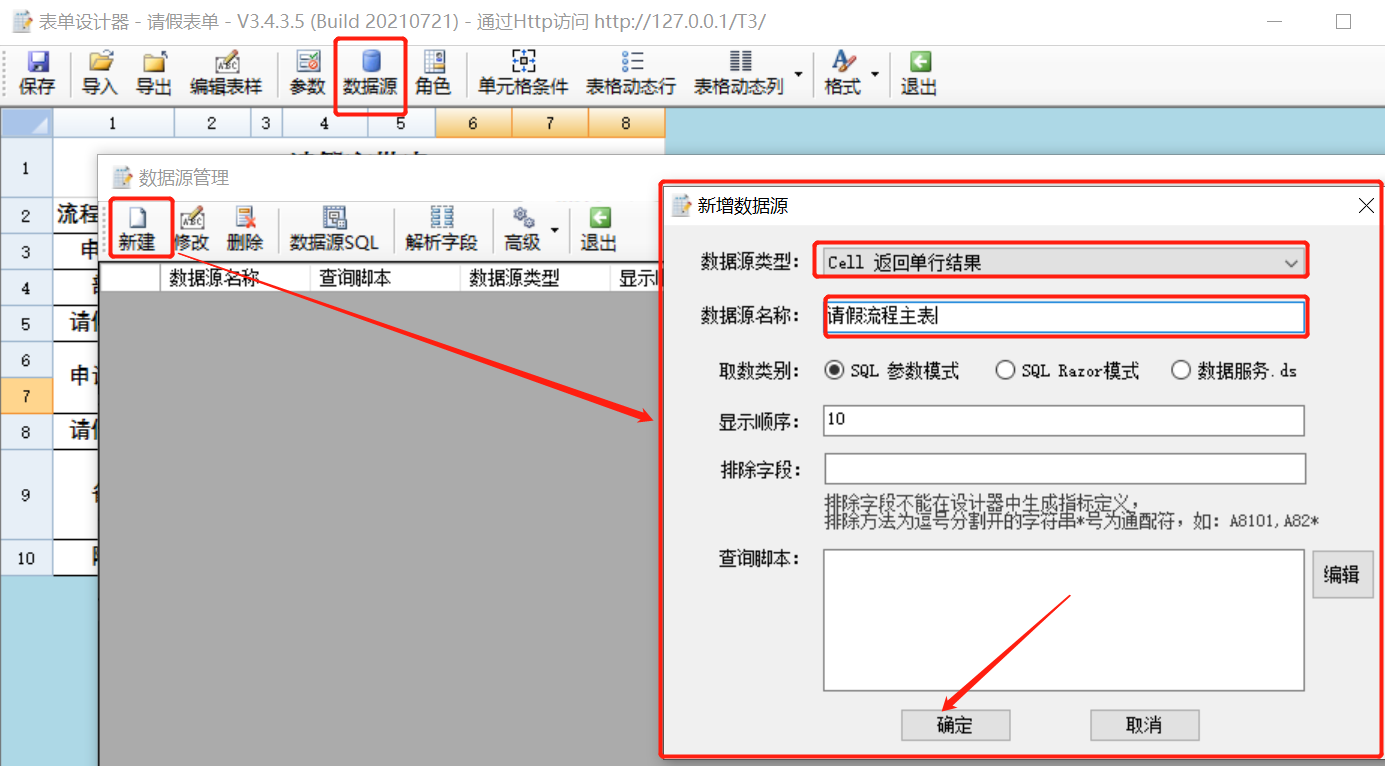

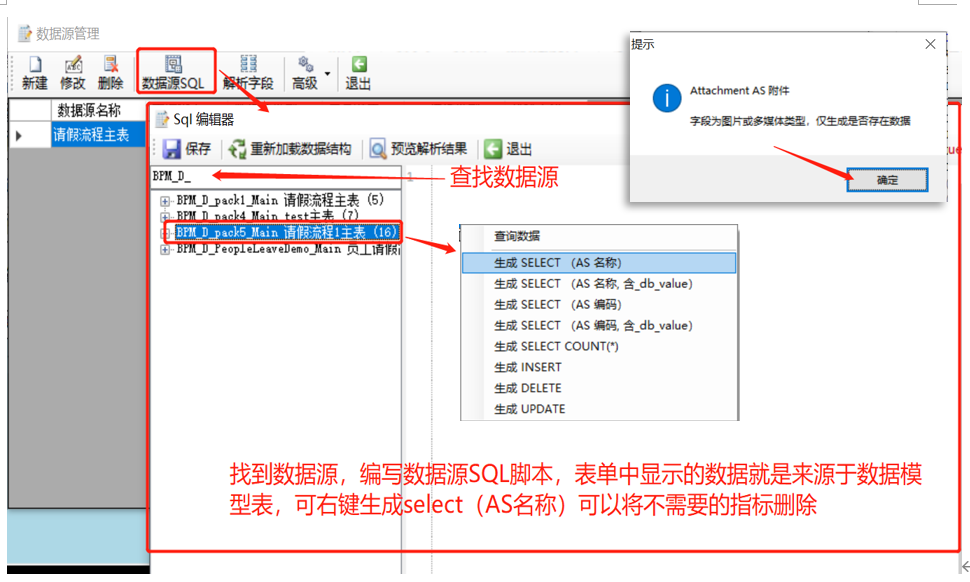

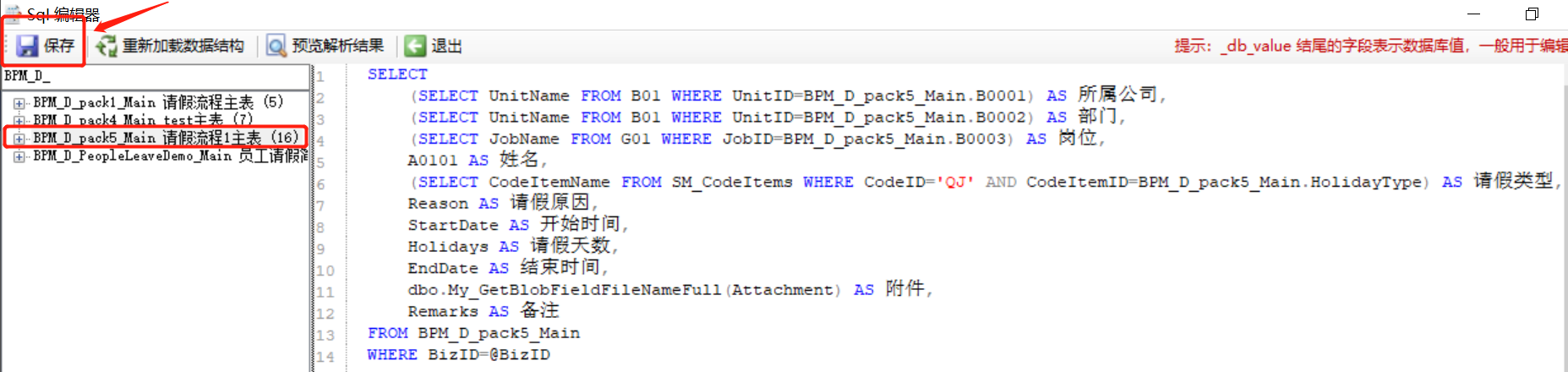

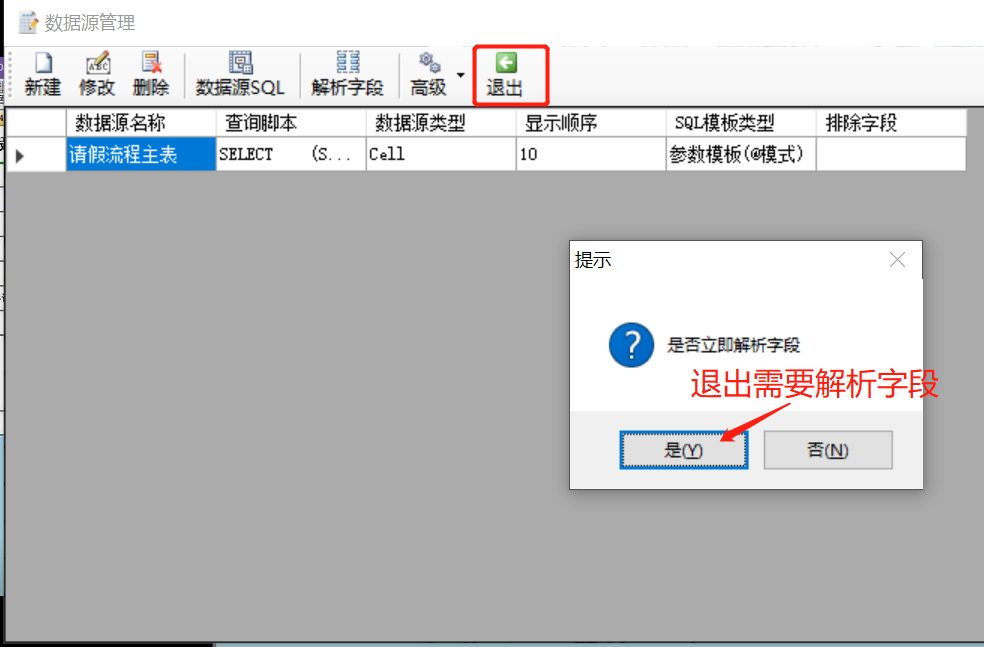

3）新建数据源，设置类型为返回单行结果，数据源名称和流程数据模型名称一致

代码如下：
SELECT
(SELECT UnitName FROM B01 WHERE UnitID=BPM_D_pack5_Main.B0001) AS 所属公司,
(SELECT UnitName FROM B01 WHERE UnitID=BPM_D_pack5_Main.B0002) AS 部门,
(SELECT JobName FROM G01 WHERE JobID=BPM_D_pack5_Main.B0003) AS 岗位,
A0101 AS 姓名,
(SELECT CodeItemName FROM SM_CodeItems WHERE CodeID=’QJ’ AND CodeItemID=BPM_D_pack5_Main.HolidayType) AS 请假类型,
Reason AS 请假原因,
StartDate AS 开始时间,
Holidays AS 请假天数,
EndDate AS 结束时间,
Attachment AS 附件,
Remarks AS 备注
FROM BPM_D_pack5_Main
WHERE BizID=@BizID

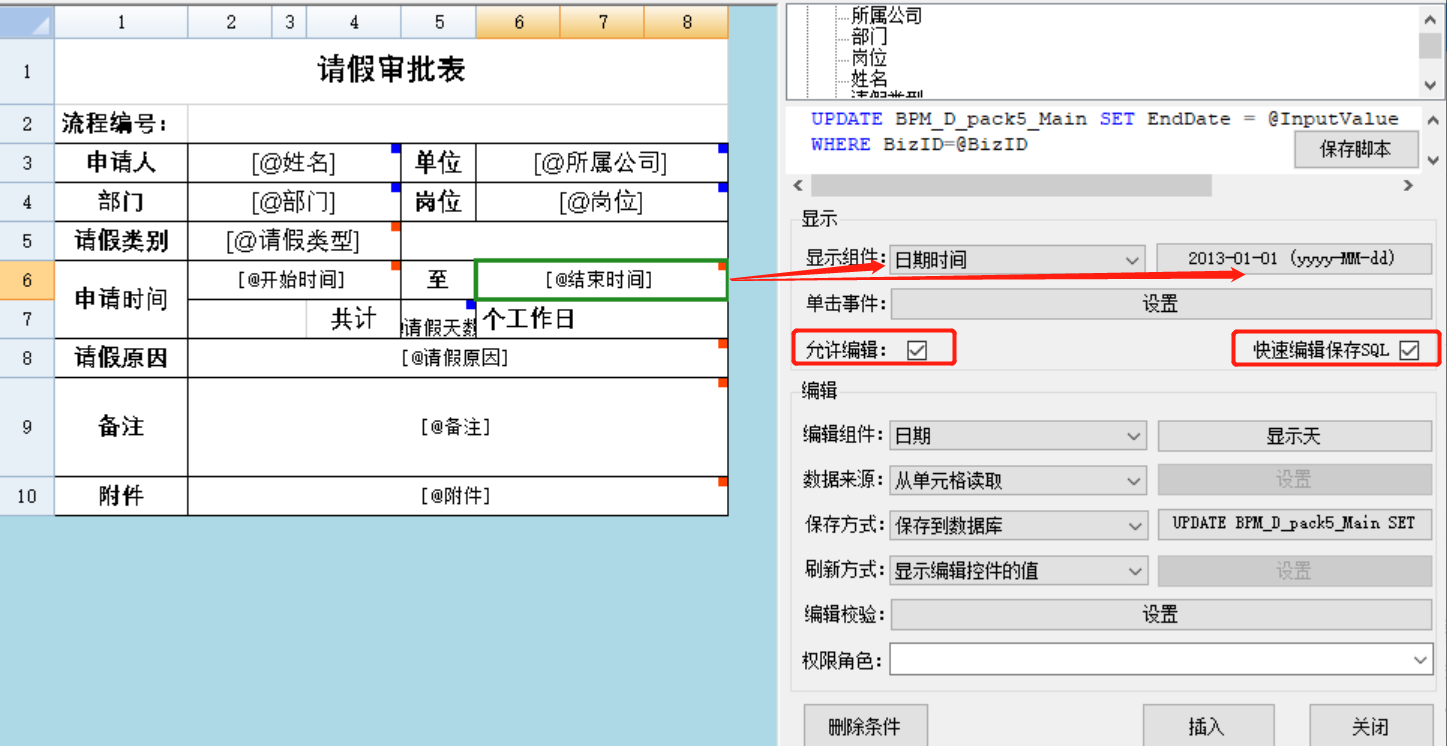

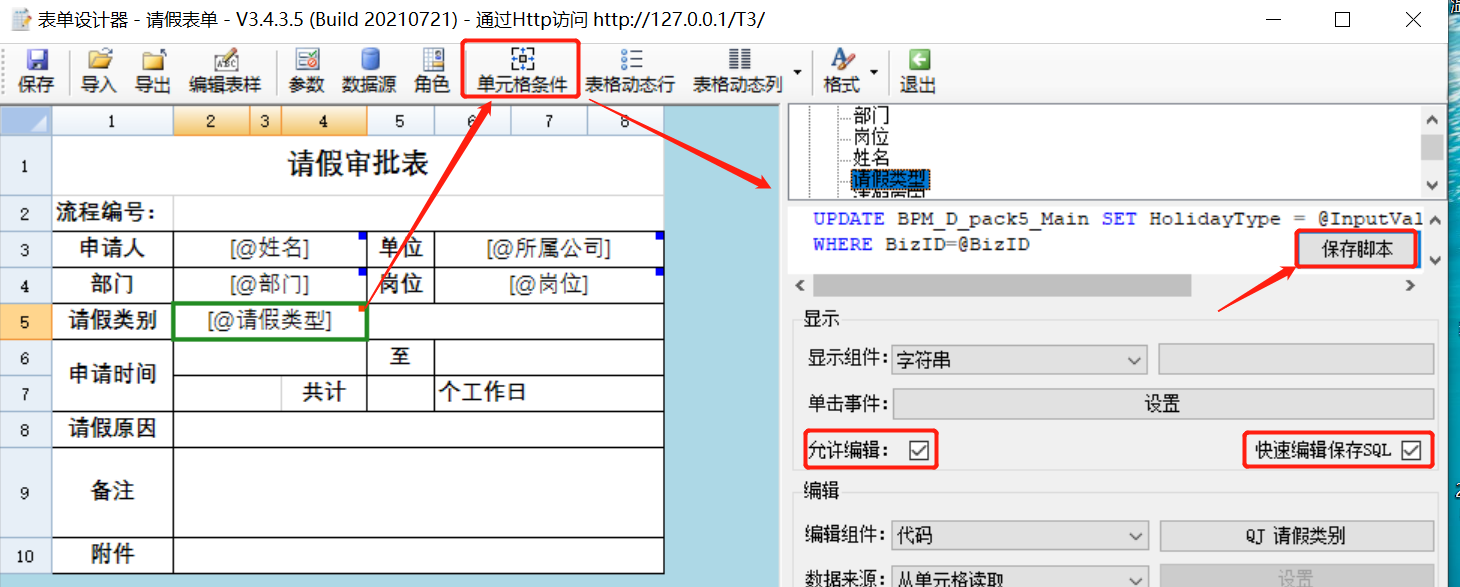

4）设置单元格条件

请假类型

注意：不可编辑单元格为蓝色；可编辑为红色

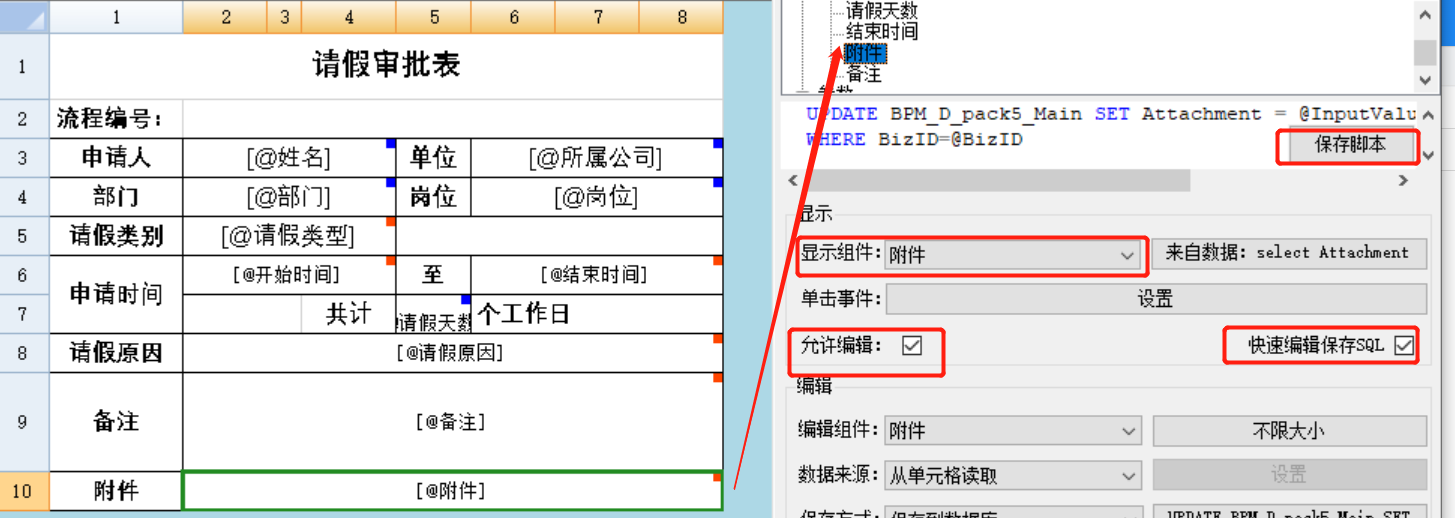

若在可编辑单元中，需要插入条件时，给【允许编辑】、【快速编辑保存SQL】打上勾，可在保存脚本框中检查系统自动生成的更新脚本，单击【保存脚本】或【插入】即可

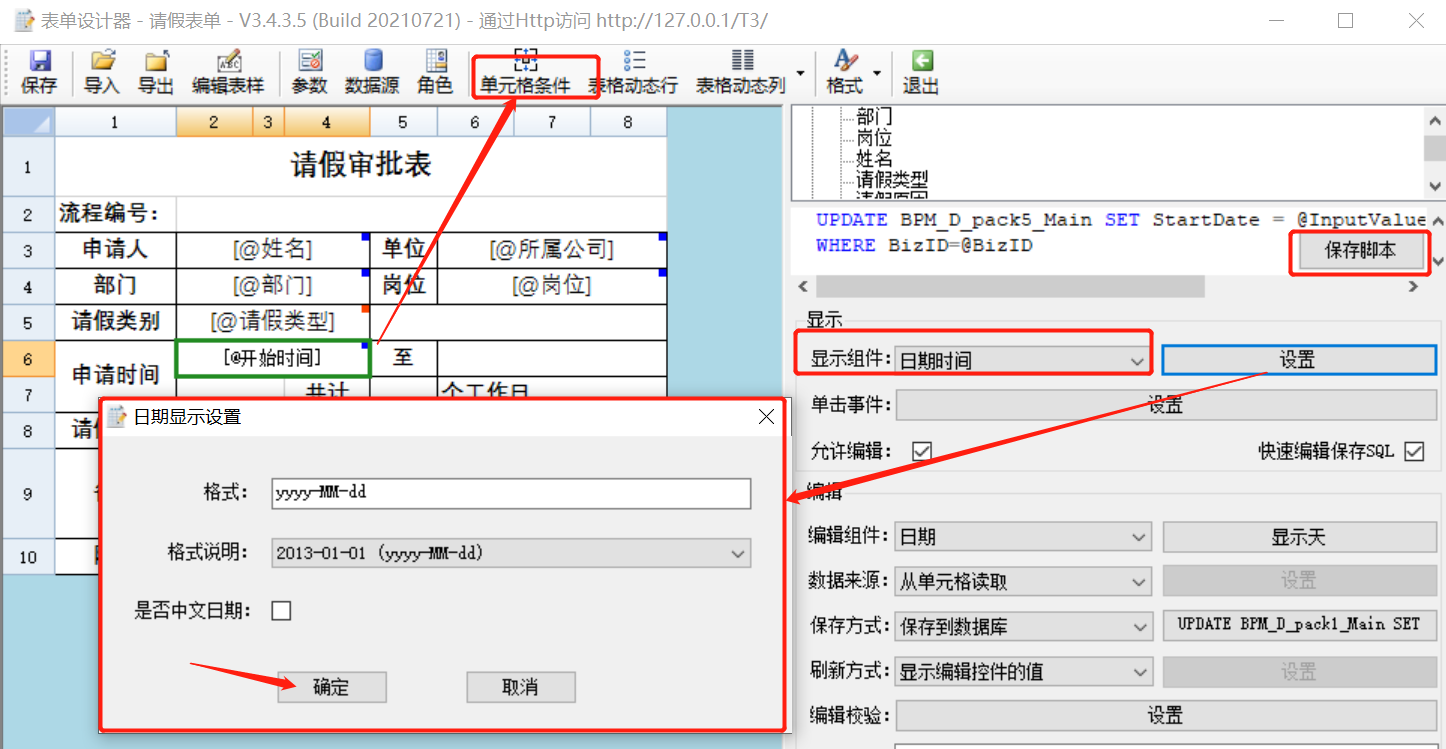

>>开始时间和结束时间步骤相同

>>请假原因

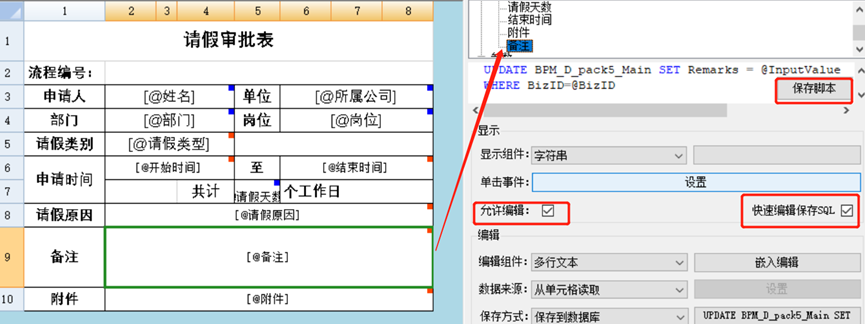

>>备注

>>附件

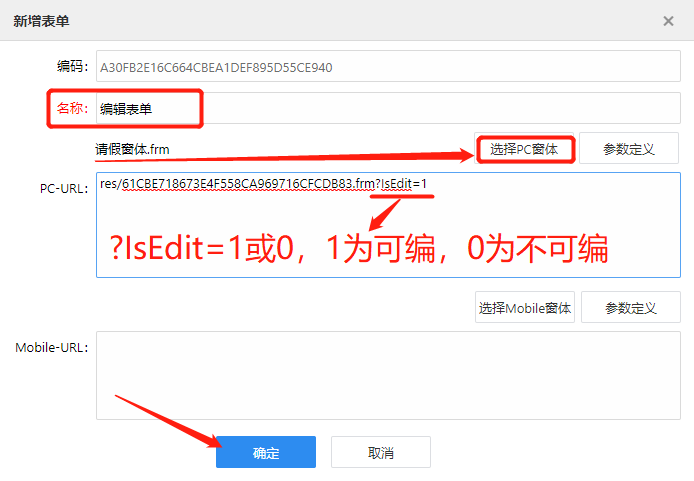

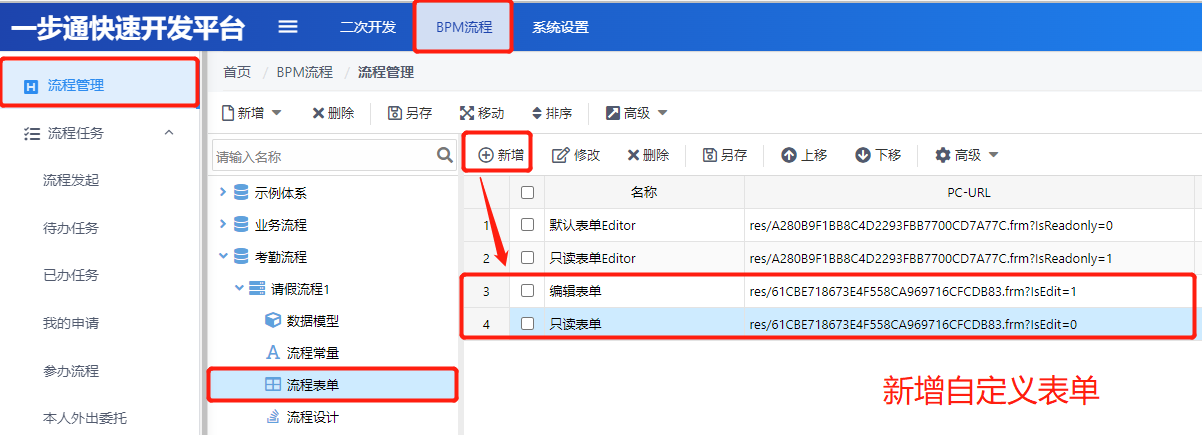

4.回到BPM流程，在请假流程中新建自定义表单

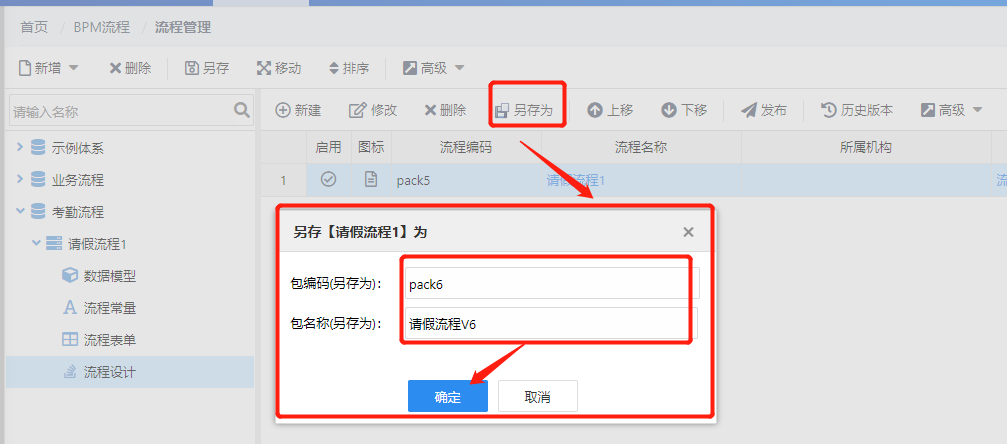

5.将流程pack5另存为pack6

6.为另存的pack6调整其请假流程设计界面的内容

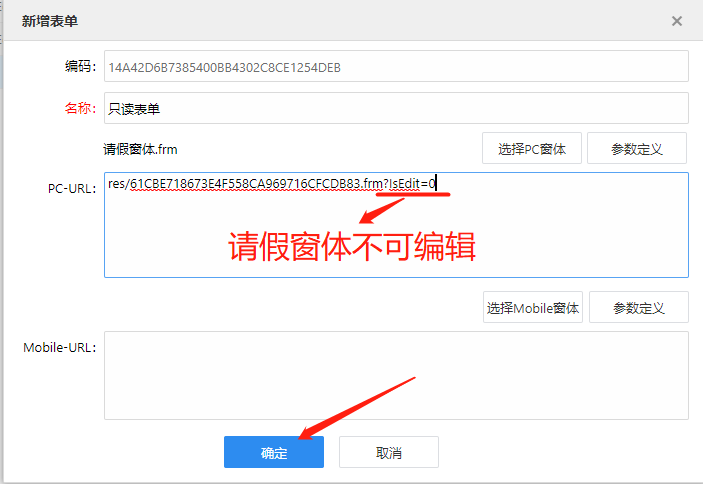

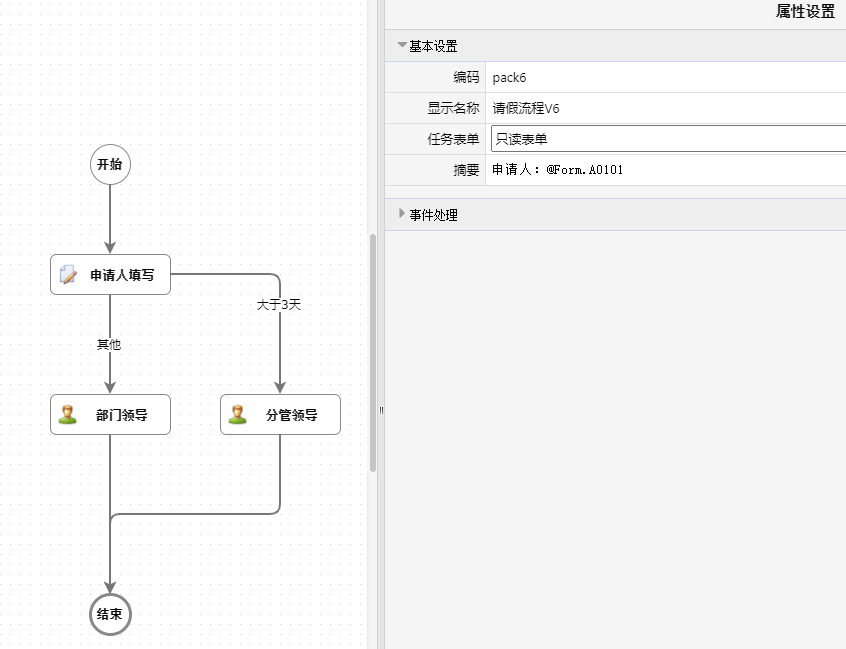

点击空白的地方将任务表单修改为【只读表单】为流程的默认表单

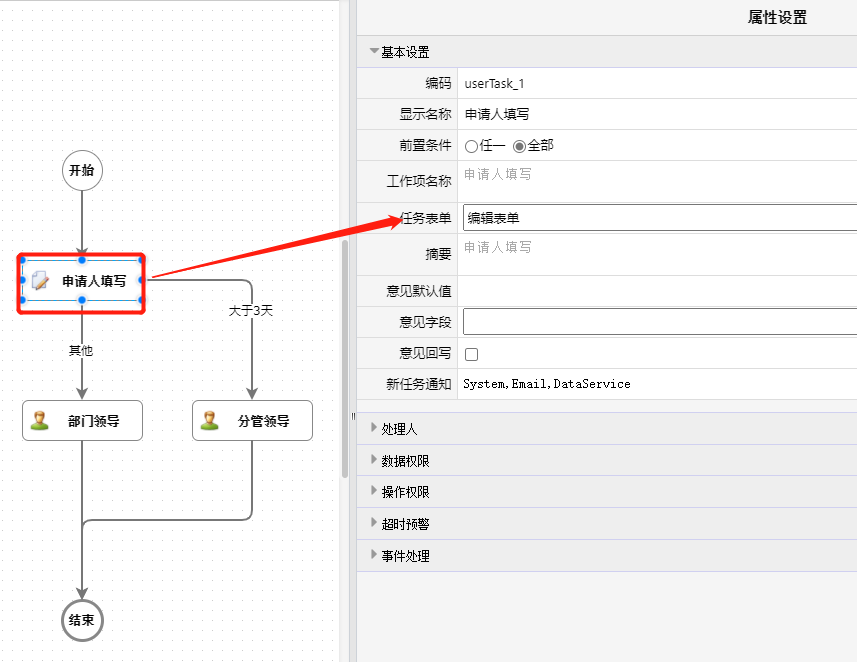

申请人填写这一节点的任务表单为【编辑表单】

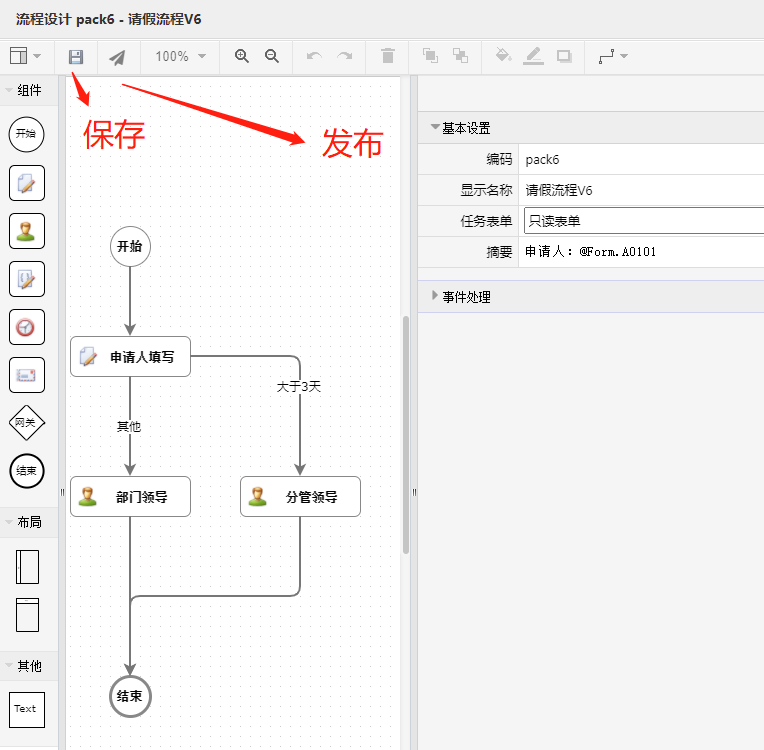

7.保存发布

8.演示

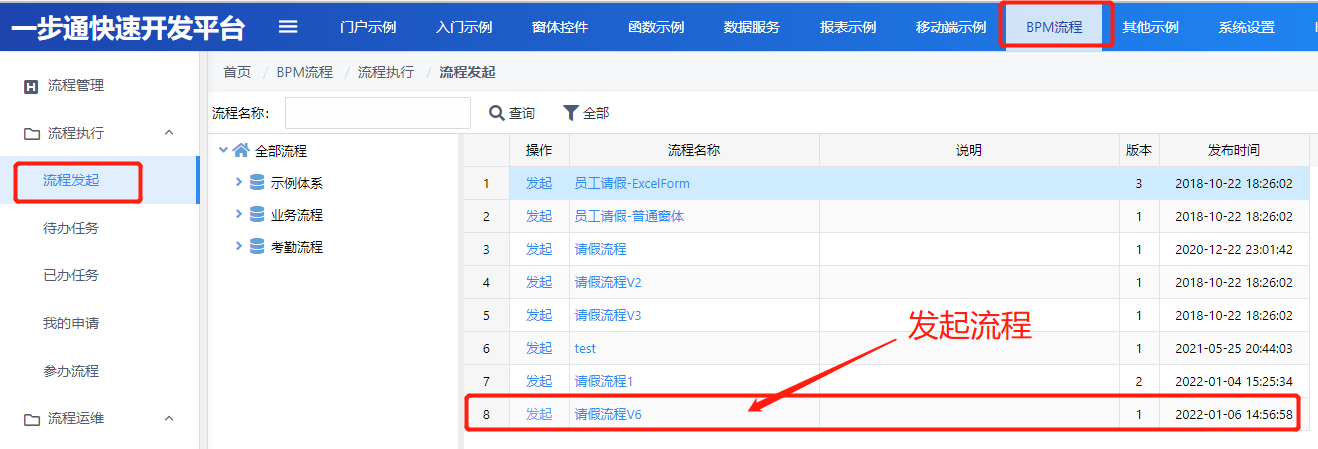

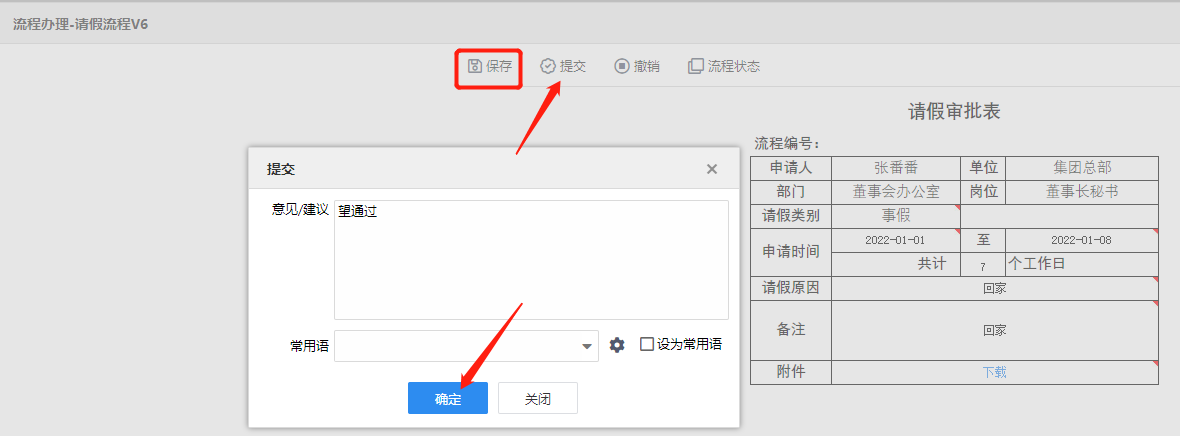

以admin的身份登录发起流程

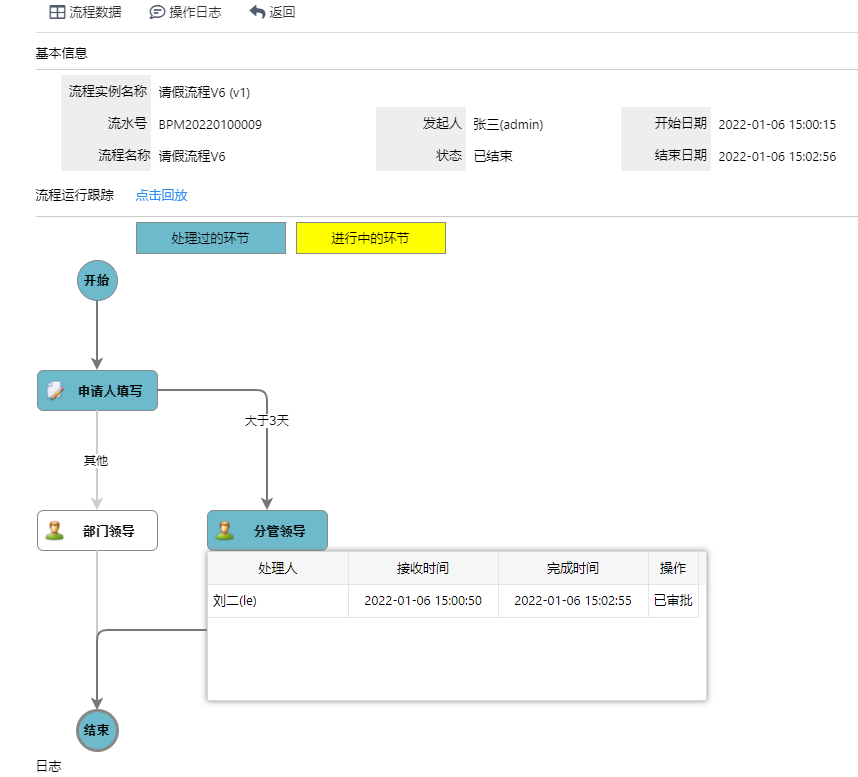

可以查看流程状态，看到它的申请时间大于三天，审批人则是刘二

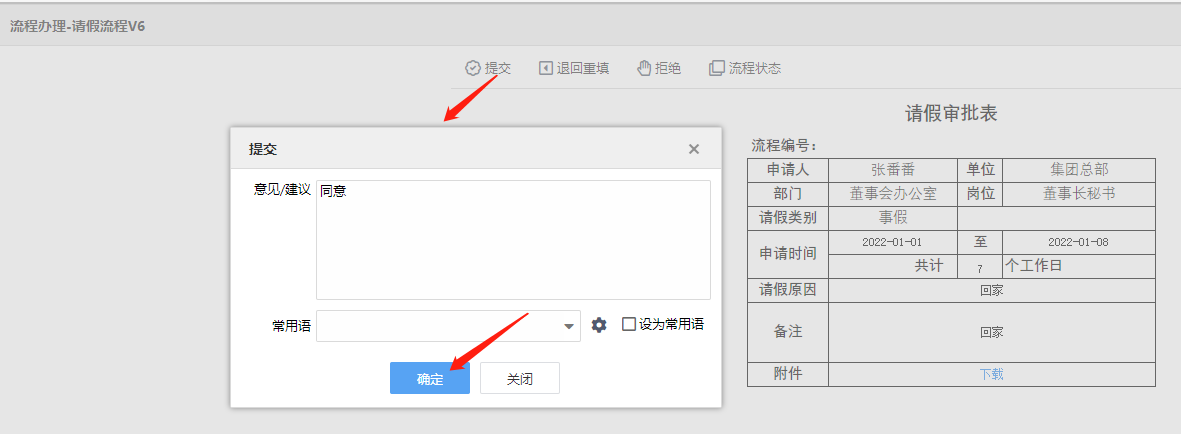

以刘二的身份登录审批

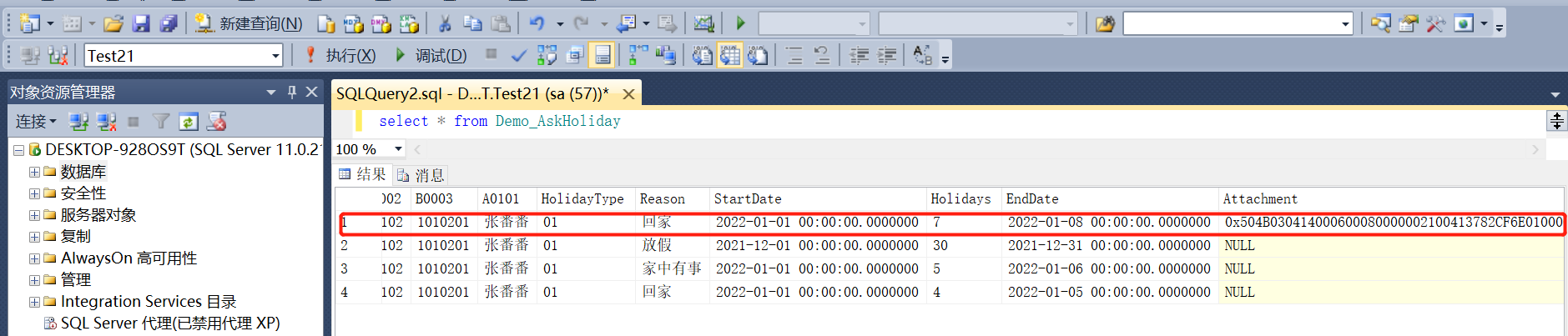

打开SQL Server查看演示表Demo_AskHoliday中是否存在数据
查询语句：
select * from Demo_AskHoliday
