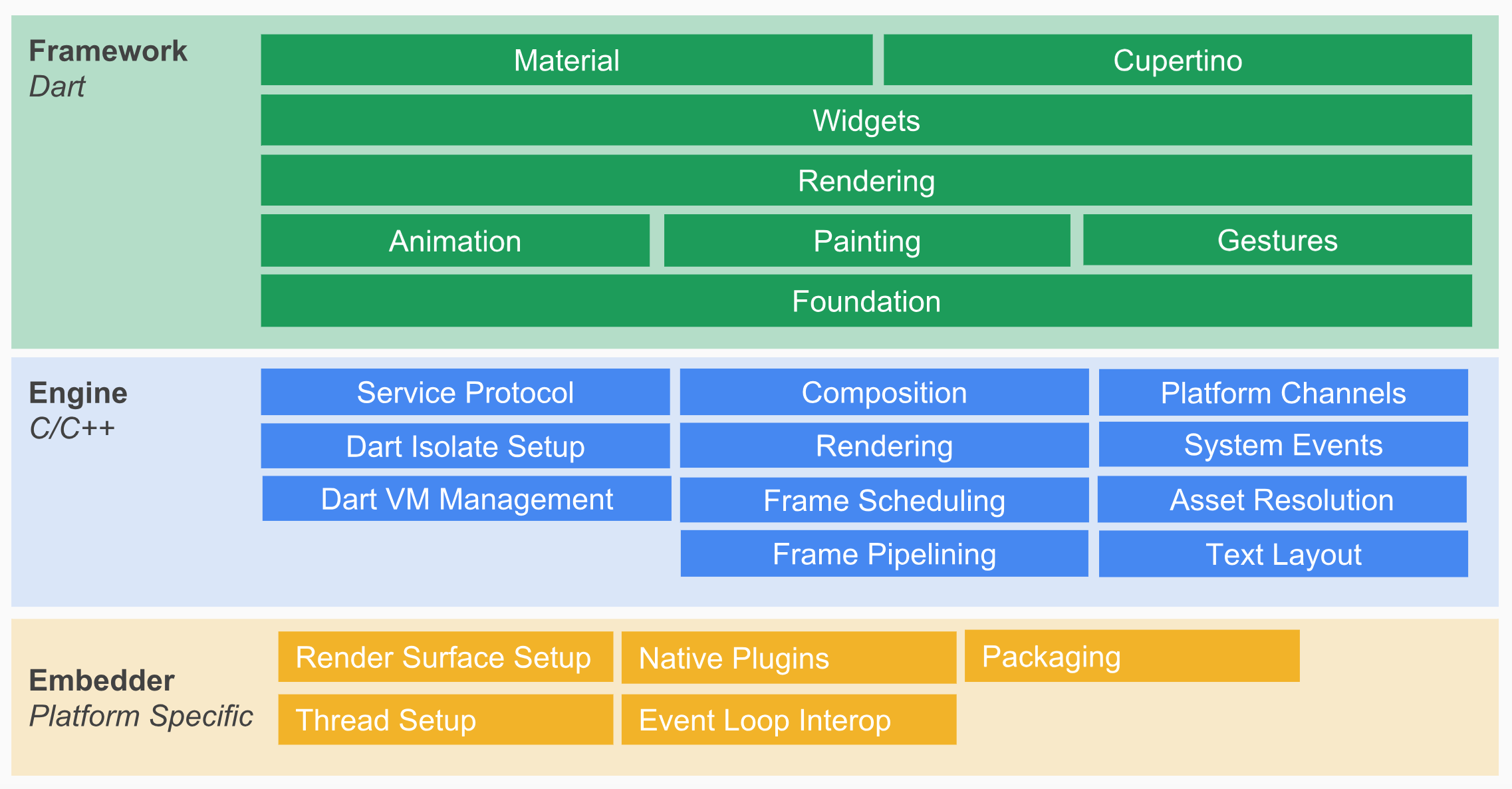

图 1 Flutter 架构图

Widget 是 Flutter 功能的抽象描述，是视图的配置信息，同样也是数据的映射，是 Flutter 开发框架中最基本的概念。前端框架中常见的名词，比如视图（View）、视图控制器（View Controller）、活动（Activity）、应用（Application）、布局（Layout）等，在 Flutter 中都是 Widget。

Widget 渲染过程

视图树（View Tree）. Flutter 将视图树的概念进行了扩展，把视图数据的组织和渲染抽象为三部分，即 Widget，Element 和 RenderObject。

图 2 Widget，Element 与 RenderObject

Widget

• Widget 是 Flutter 世界里对视图的一种结构化描述
• Widget 是控件实现的基本逻辑单位
• 里面存储的是有关视图渲染的配置信息
  • 布局
  • 渲染属性
  • 事件响应信息等

Flutter 将 Widget 设计成不可变的，所以当视图渲染的配置信息发生变化时，Flutter 会选择重建 Widget 树的方式进行数据更新，以数据驱动 UI 构建的方式简单高效。

• Widget 本身并不涉及实际渲染位图，所以它只是一份轻量级的数据结构，重建的成本很低。
• 由于 Widget 的不可变性，可以以较低成本进行渲染节点复用，因此在一个真实的渲染树中可能存在不同的 Widget 对应同一个渲染节点的情况，这无疑又降低了重建 UI 的成本。

Element

Element 是 Widget 的一个实例化对象，它承载了视图构建的上下文数据，是连接结构化的配置信息到完成最终渲染的桥梁。

Flutter 渲染过程，可以分为这么三步：

1. 首先，通过 Widget 树生成对应的 Element 树；
2. 然后，创建相应的 RenderObject 并关联到 Element.renderObject 属性上；
3. 最后，构建成 RenderObject 树，以完成最终的渲染。

可以看到，Element 同时持有 Widget 和 RenderObject。而无论是 Widget 还是 Element，其实都不负责最后的渲染，只负责发号施令，真正去干活儿的只有 RenderObject。那你可能会问，既然都是发号施令，那为什么需要增加中间的这层 Element 树呢？直接由 Widget 命令 RenderObject 去干活儿不好吗？

• 答案是，可以，但这样做会极大地增加渲染带来的性能损耗。

因为 Widget 具有不可变性，但 Element 却是可变的。实际上，Element 树这一层将 Widget 树的变化（类似 React 虚拟 DOM diff）做了抽象，可以只将真正需要修改的部分同步到真实的 RenderObject 树中，最大程度降低对真实渲染视图的修改，提高渲染效率，而不是销毁整个渲染视图树重建。

RenderObject

RenderObject 是主要负责实现视图渲染的对象。

渲染对象树在 Flutter 的展示过程分为四个阶段，即布局、绘制、合成和渲染。

RenderObjectWidget 介绍

在 Flutter 中，布局和绘制工作实际上是在 Widget 的另一个子类 RenderObjectWidget 内完成的。

我们再来看一下 RenderObjectWidget 的源码，来看看如何使用 Element 和 RenderObject 完成图形渲染工作。

abstract class RenderObjectWidget extends Widget {
  @override
  RenderObjectElement createElement();
  @protected
  RenderObject createRenderObject(BuildContext context);
  @protected
  void updateRenderObject(BuildContext context, covariant RenderObject renderObject) { }
  ...
}

• 实际上，RenderObjectWidget 本身并不负责这些对象的创建与更新 (Element、RenderObject)

对于 Element 的创建，Flutter 会在遍历 Widget 树时，调用 createElement 去同步 Widget 自身配置，从而生成对应节点的 Element 对象。而对于 RenderObject 的创建与更新，其实是在 RenderObjectElement 类中完成的。

abstract class RenderObjectElement extends Element {
  RenderObject _renderObject;
  @override
  void mount(Element parent, dynamic newSlot) {
    super.mount(parent, newSlot);
    _renderObject = widget.createRenderObject(this);
    attachRenderObject(newSlot);
    _dirty = false;
  }
  @override
  void update(covariant RenderObjectWidget newWidget) {
    super.update(newWidget);
    widget.updateRenderObject(this, renderObject);
    _dirty = false;
  }
  ...
}

真正的绘制和布局过程，则完全交由 RenderObject 完成：

abstract class RenderObject extends AbstractNode with DiagnosticableTreeMixin implements HitTestTarget {
  ...
  void layout(Constraints constraints, { bool parentUsesSize = false }) {...}
  void paint(PaintingContext context, Offset offset) { }
}

Widget、Element 与 RenderObject 在渲染过程中的关系:

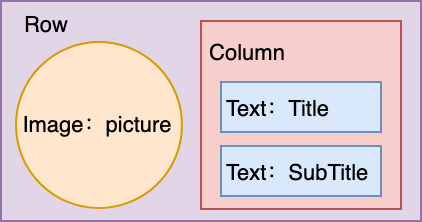

图 3 界面示例

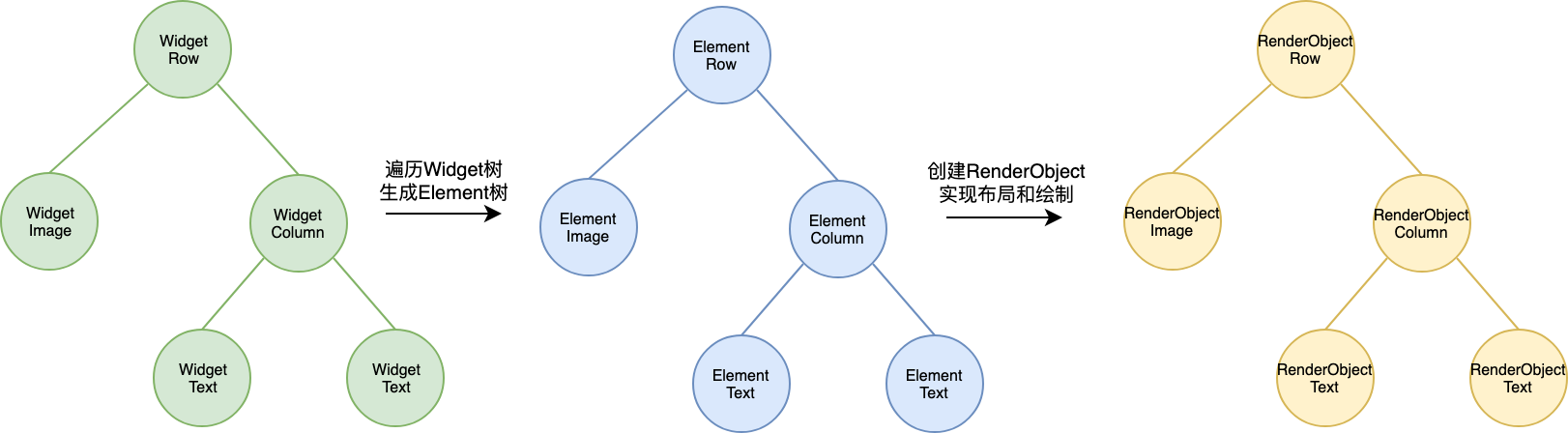

图 4 示例界面生成的“三棵树”
