课程安排

时间 标题 内容




下午




Jenkins基本使用
1. Jenkins简介与Jenkins的应用场景
2. Jenkins安装部署Server +Agent
3. Jenkins系统基本配置（数据目录、插件源）
4. Jenkins系统用户管理
5. Jenkins项目参数配置

1. Jenkins系统权限配置管理
2. Jenkins凭据管理与应用
3. Jenkins常用的项目管理
4. BlueOCean UI基本使用
**

0. 传统应用发布模式

一般一个开发团队中都会存在多个角色：开发、测试、运维。当时我们的应用发布模式可以能是这样的：

  • 开发同学进行项目代码开发，本地运行测试成功后将代码上传到版本控制系统。
  • 开发同学通知运维同学项目可以发布了，然后运维同学下载代码进行打包和构建，生成应用制品。
  • 运维同学使用部署脚本将生成的制品部署到测试环境，并提示测试同学可以进行产品的测试。
  • 测试同学开始进行手动、自动化测试，测试完成后提醒运维同学可以进行预生产环境部署。
  • 运维同学开始进行预生产环境部署，然后测试同学进行测试，测试完成后，开始部署生产环境。

手动操作很多、出现的问题很多。上面看似很流畅的过程，其实每次构建或发布都可能会出现问题。未对每次提交验证、构建环境不一致：开发人员本地测试成功后提交代码，运维同学下载代码进行编译却出现了错误。

1.Jenkins简介与应用场景

对于持续集成工具现在也有很多，目前应用最多的是Jenkins。Jenkins前身是Hudson，使用java语言开发的自动化发布工具。Jenkins是跨平台的可以在Win、Linux、MacOS部署。Jenkins是应用最广的开源免费的持续集成服务器，企业中普遍使用Jenkins来作为项目集成发布工具。Jenkins官方提供的插件使Jenkins更为强大。目前发展超过15年，比较成熟的CI工具（也可以CD）能够实现自动化集成发布。目前普遍使用Jenkins完成持续集成CI/持续部署CD等相关技术实践。 可以把Jenkins想象成一个脚本执行器，我们可以通过编写代码的方式灵活的控制Jenkins作业的运行与控制。

1.1 应用场景

  • 持续集成实践
    • 集成svn/git客户端实现源代码下载检出
    • 集成maven/ant/gradle/npm等构建工具实现源码编译打包单元测试
    • 集成sonarqube对源代码进行质量检查（坏味道、复杂度、新增bug等）
  • 持续部署实践
    • 集成SaltStack/Ansible实现自动化部署发布
  • 自动化测试实践
    • 集成Jmeter/Soar/Kubernetes/…..

1.2 功能特点

  • 开源免费
  • 多平台支持（windows/linux/macos）
  • 主从分布式架构
  • 提供web可视化配置管理页面
  • 安装配置简单
  • 插件资源丰富

官网： http://jenkins.io


2.Jenkins安装部署

关于Jenkins的安装可以使用rpm或者war包安装，需要提前安装好JDK8+环境。 Jenkins采用分布式架构，分为server节点和agent节点。server节点也是可以运行构建任务的，但我们一般使其主要来做任务的调度。（毕竟server节点挂了就都…）agent节点专门用于任务的执行。随着现在容器的盛行，我们可以将server节点和agent节点在容器或者基于Kubernetes中部署。关于agent节点借助容器可以实现动态的资源分配等等好处。agent节点可以分为静态节点和动态节点。静态节点是固定的一台vm虚机或者容器。动态节点是随着任务的构建来自动创建agent节点。

2.1 安装JDK环境

如果使用rpm的方式安装的Jenkins需要提前安装好JDK，Jenkins Slave运行也需要使用JDK。

jdk 下载链接：https://mirrors.tuna.tsinghua.edu.cn/AdoptOpenJDK/8/jdk/x64/linux/OpenJDK8U-jdk_x64_linux_hotspot_8u282b08.tar.gz

  1. tar zxf OpenJDK8U-jdk_x64_linux_hotspot_8u282b08.tar.gz -C /usr/local
  3. cd /usr/loca/jdk8u282-b08
  4. pwd
  7. vim /etc/profile
  9. export JAVA_HOME=/usr/local/jdk8u282-b08
  10. export PATH=$JAVA_HOME/bin:$PATH
  12. source /etc/profile
  14. java -version
  15. openjdk version "1.8.0_282"
  16. OpenJDK Runtime Environment (AdoptOpenJDK)(build 1.8.0_282-b08)
  17. OpenJDK 64-Bit Server VM (AdoptOpenJDK)(build 25.282-b08, mixed mode)

2.2 安装Jenkins Master

redhat/centos: https://mirrors.tuna.tsinghua.edu.cn/jenkins/redhat-stable/

2.2.1 rpm 安装

  1. wget https://mirrors.tuna.tsinghua.edu.cn/jenkins/redhat-stable/jenkins-2.277.1-1.1.noarch.rpm
  2. rpm -ivh jenkins-2.277.1-1.1.noarch.rpm
  5. /etc/sysconfig/jenkins
  7. ## service start
  8. [root@zeyang-nuc-service jenkins]# netstat -anlpt | grep 8080
  9. tcp6       0      0 :::8080                 :::*                    LISTEN      16016/java
  10. [root@zeyang-nuc-service jenkins]# service jenkins status
  12. systemctl stop firewalld

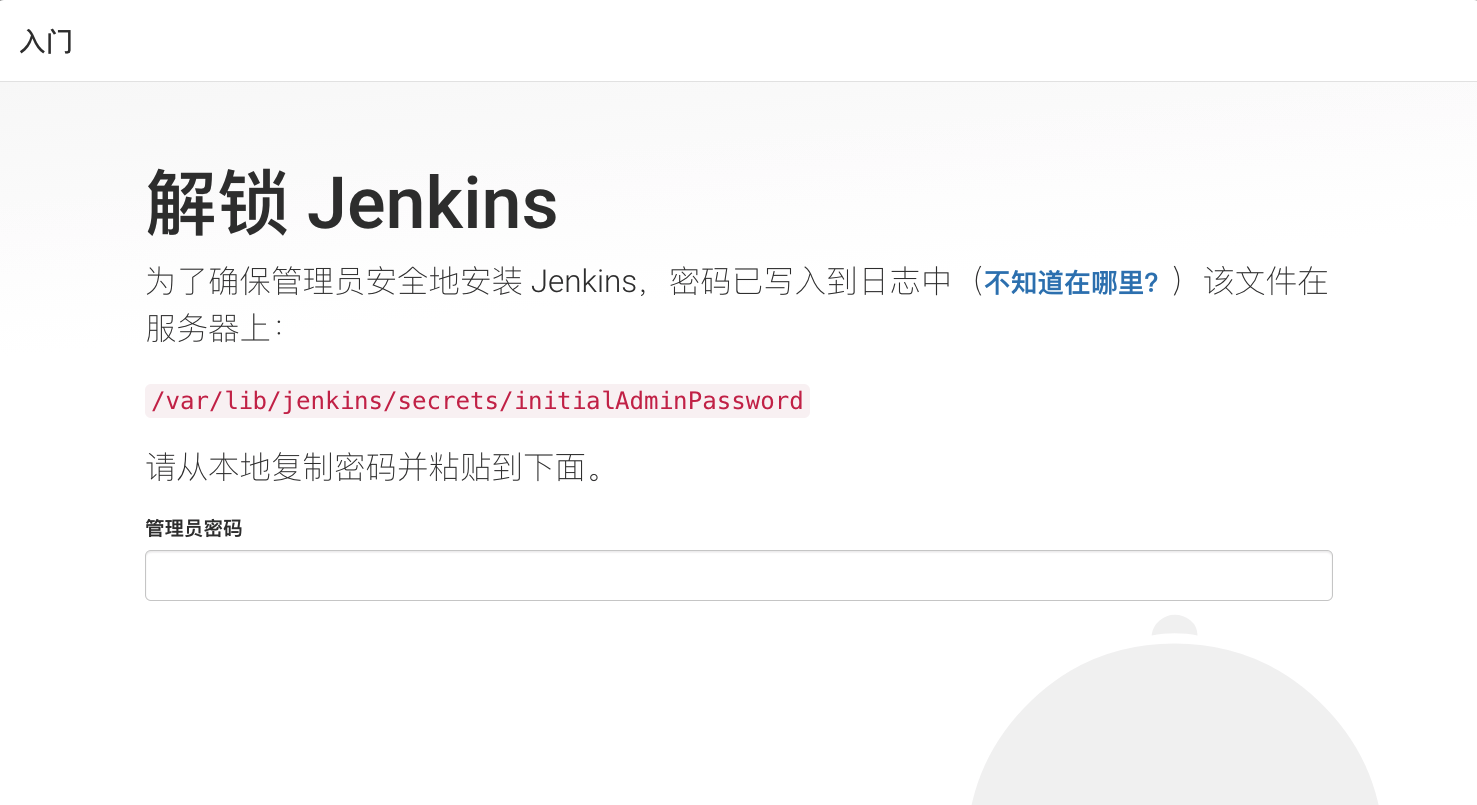

  14. ## 访问
  15. http://192.168.1.200:8080/

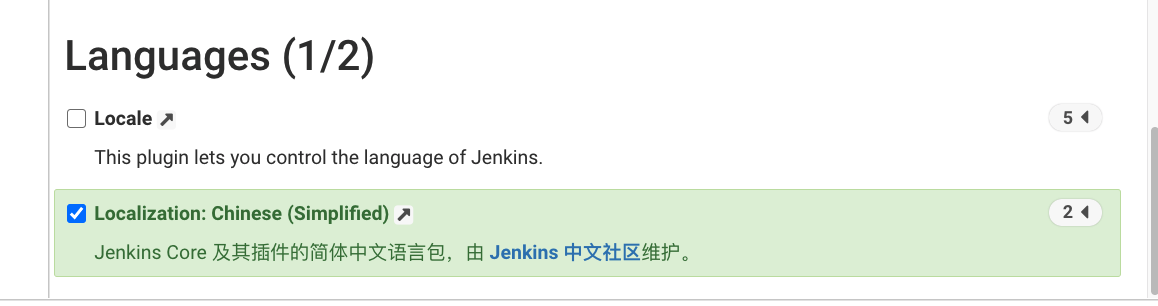

  • 跳过默认的插件安装，仅选择中文社区插件。

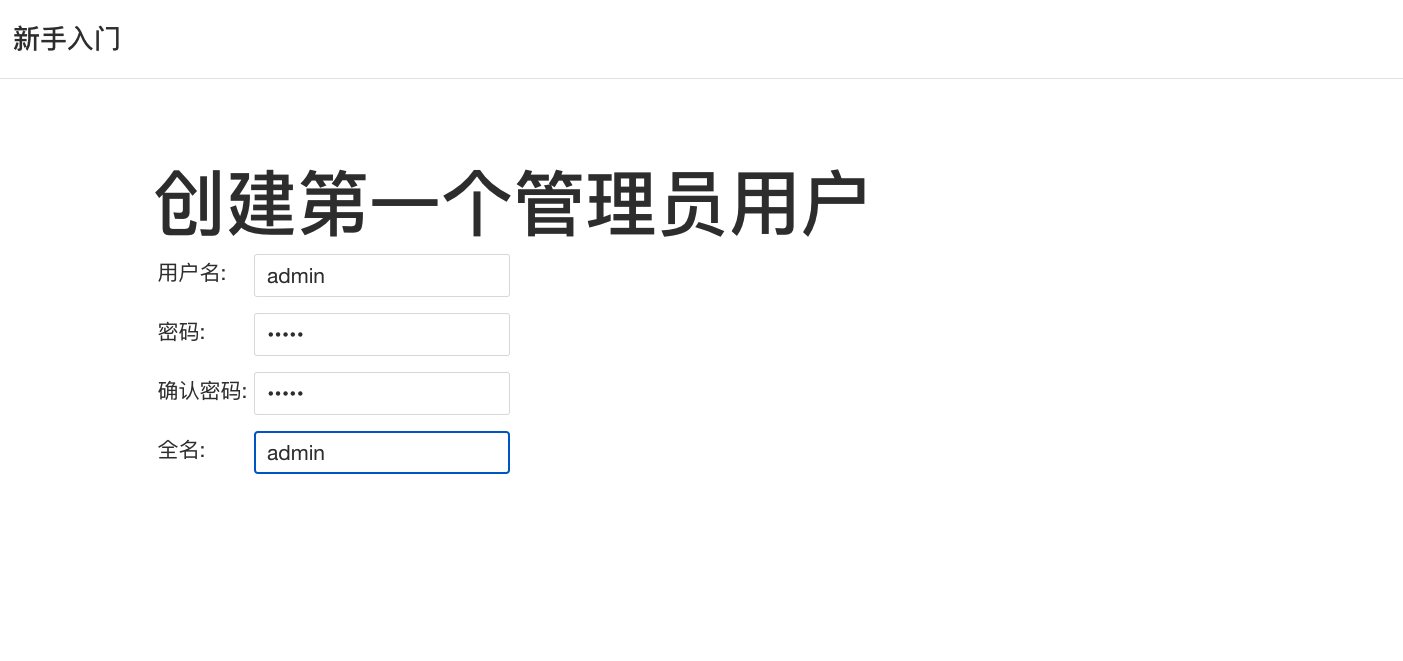

  • 创建admin用户

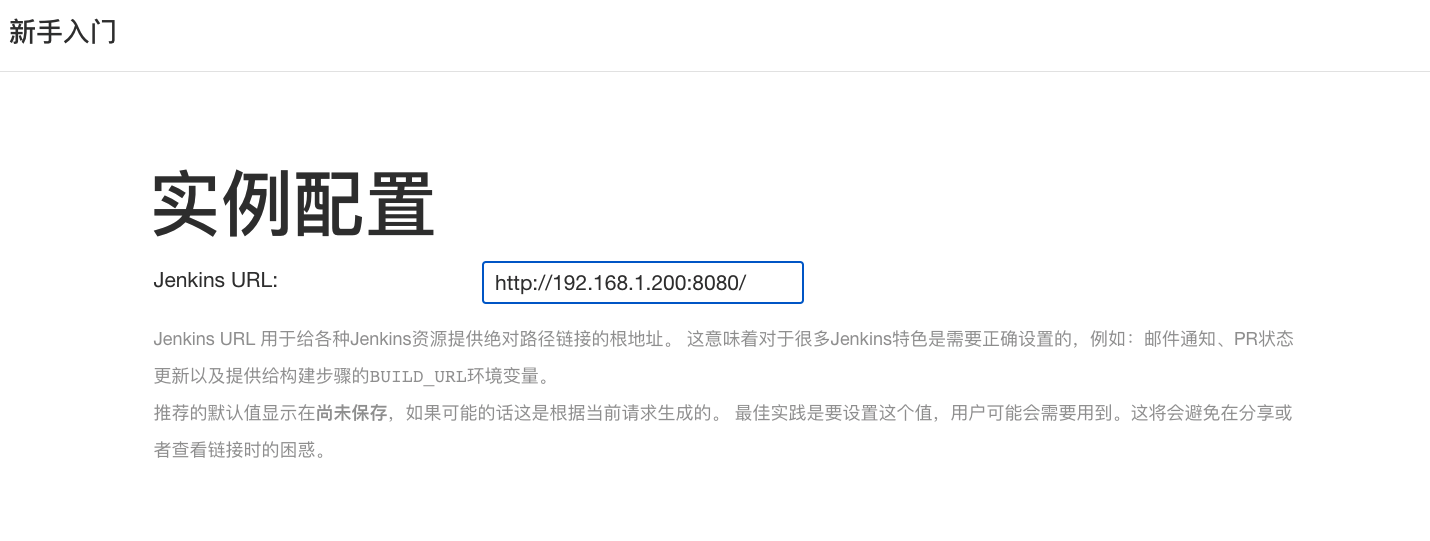

  • 配置站点url


2.2.2 docker安装

  1. docker pull jenkins/jenkins:2.277.1-lts-centos7
  3. mkdir -p /data/cicd/jenkins
  4. chmod +x /data/cicd/jenkins
  6. docker run -itd --name jenkins \
  7. -p 8080:8080 \
  8. -p 50000:50000 \
  9. --privileged=true  \
  10. -v /data/cicd/jenkins:/var/jenkins_home docker.io/jenkins/jenkins:2.277.1-lts-centos7
  13. ##FAQ
  14. [root@zeyang-nuc-service ~]# docker logs -f jenkins
  15. touch: cannot touch '/var/jenkins_home/copy_reference_file.log': Permission denied
  16. Can not write to /var/jenkins_home/copy_reference_file.log. Wrong volume permissions?
  19. chmod 777 -R jenkins/
  • 默认端口8080
  • 配置JENKINS_HOME /var/lib/jenkins
  • 配置启动用户Jenkins
  • 配置插件更新源（Jenkins 中文社区源）

2.2.3 配置插件源

进入Jenkins首页，然后最下面（点击 Jenkins中文社区）
然后跳转到这个页面，按照图中的操作。 （2，3，4）

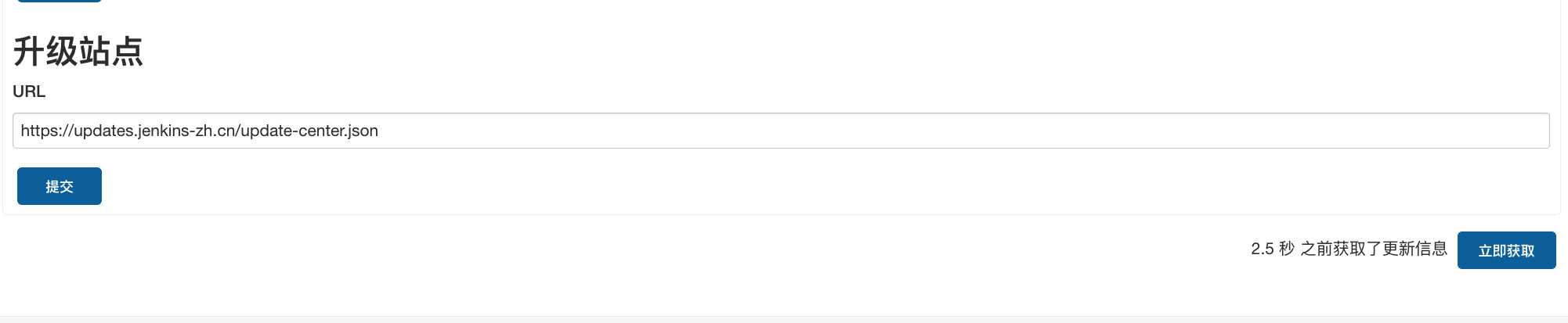

粘贴上个步骤2的复制内容。（https://updates.jenkins-zh.cn/update-center.json）
点击立即获取。

2.3 安装Jenkins Slave

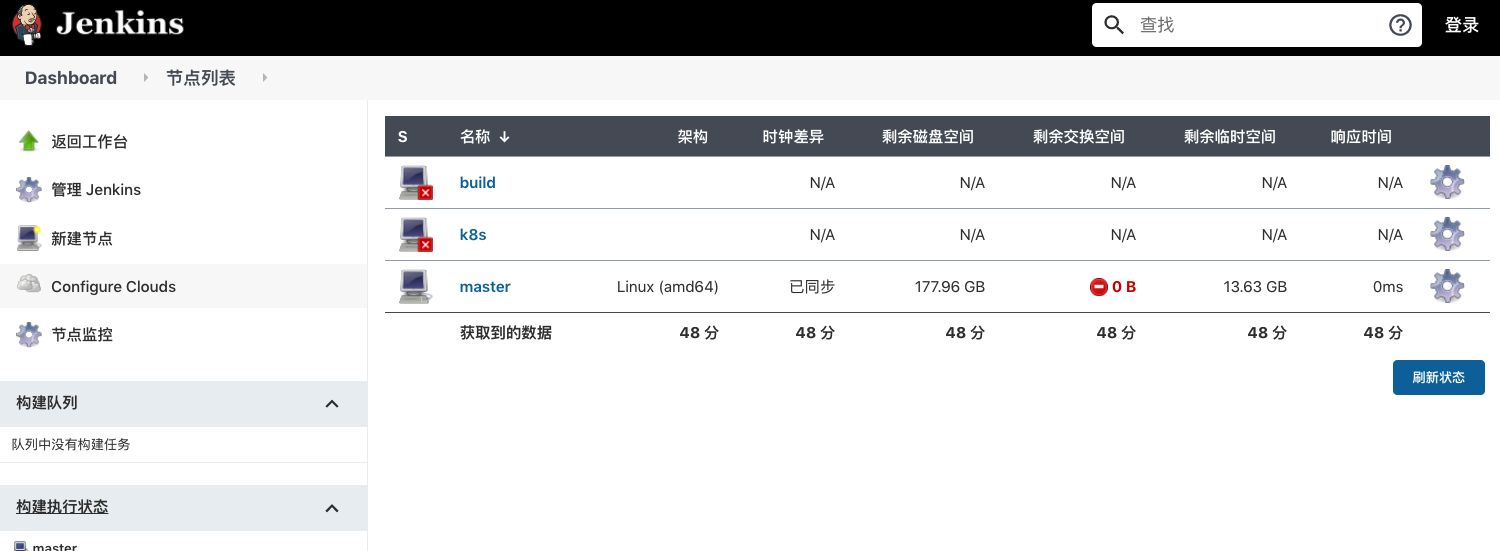

系统设置 > 节点管理 > 新建节点

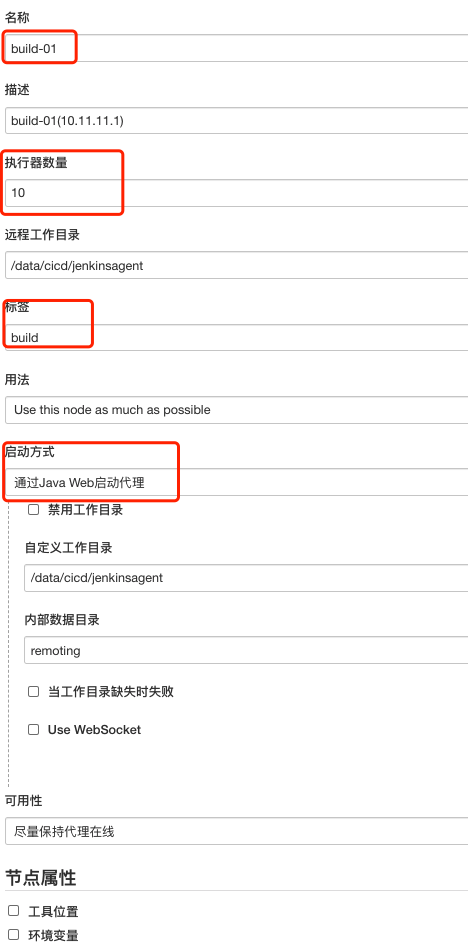

  • 填写节点信息

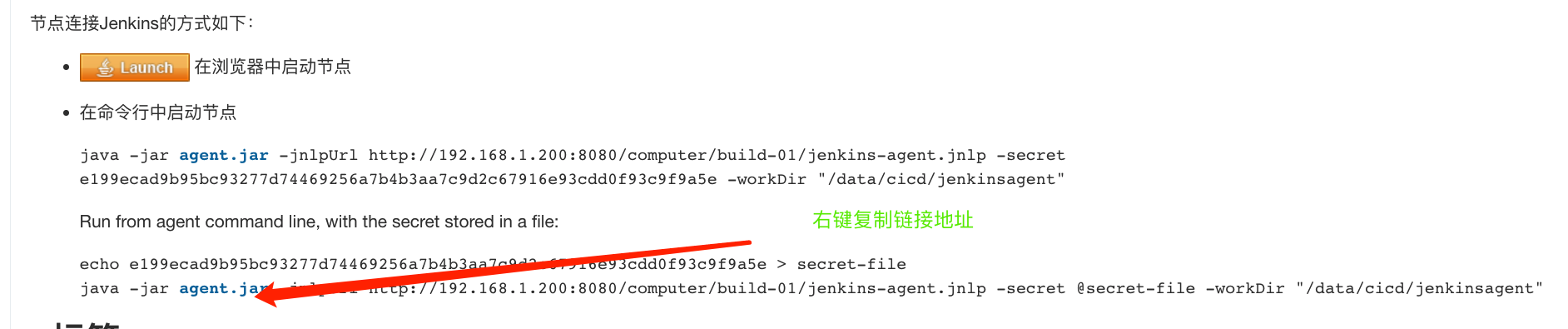

  • 下载agent.jar


  1. ## 创建agent目录
  3. mkdir -p /data/cicd/jenkinsagent
  4. cd /data/cicd/jenkinsagent
  5. wget http://192.168.1.200:8080/jnlpJars/agent.jar
  8. ## 编写启动脚本
  9. #!/bin/bash
  11. echo e199ecad9b95bc93277d74469256a7b4b3aa7c9d2c67916e93cdd0f93c9f9a5e > secret-file
  13. nohup java -jar agent.jar -jnlpUrl http://192.168.1.200:8080/computer/build-01/jenkins-agent.jnlp -secret @secret-file -workDir "/data/cicd/jenkinsagent" >/dev/null &
  16. ## 启动agent
  17. sh -x start.sh
  18. ps aux | grep agent

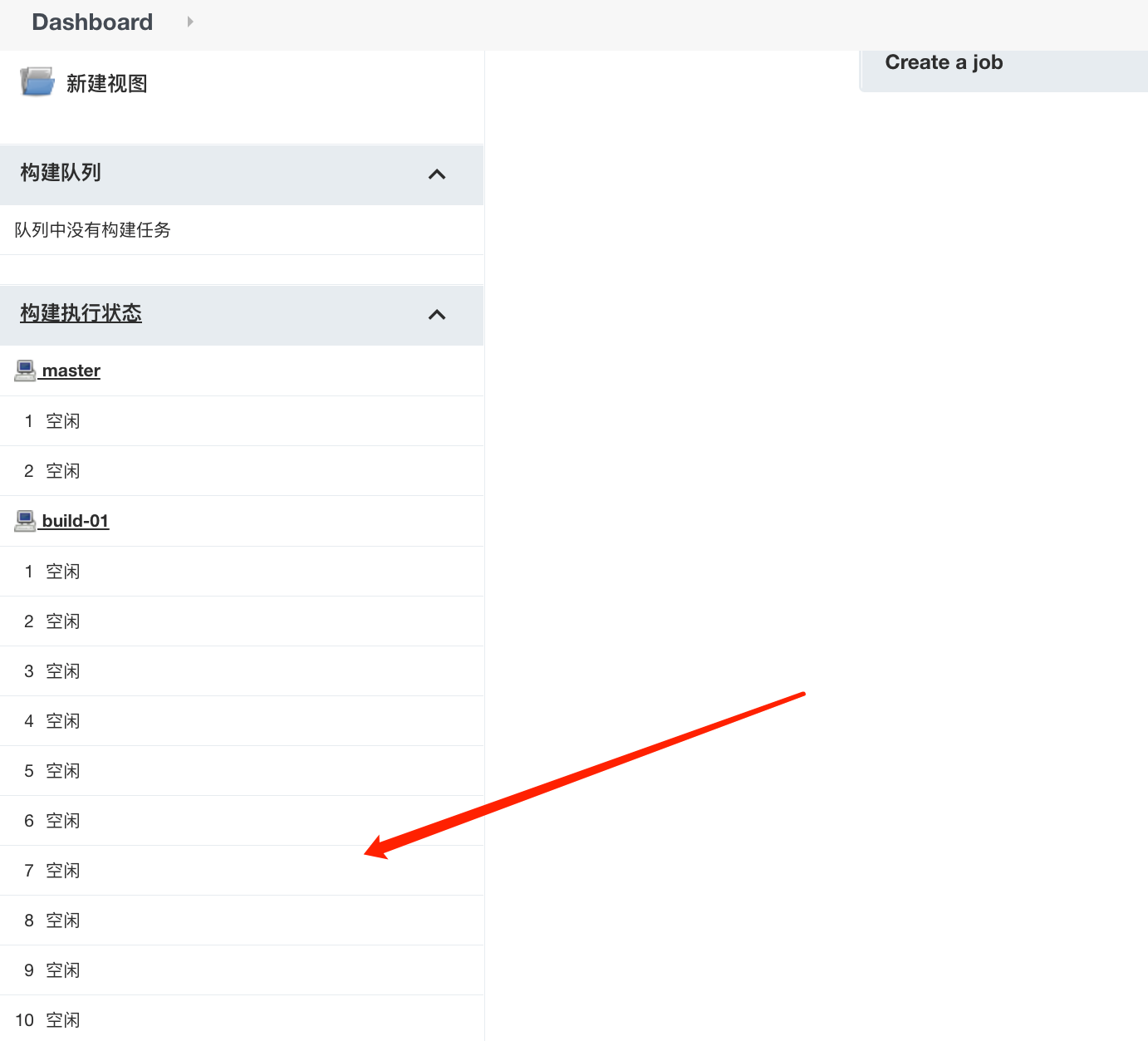

  • 效果

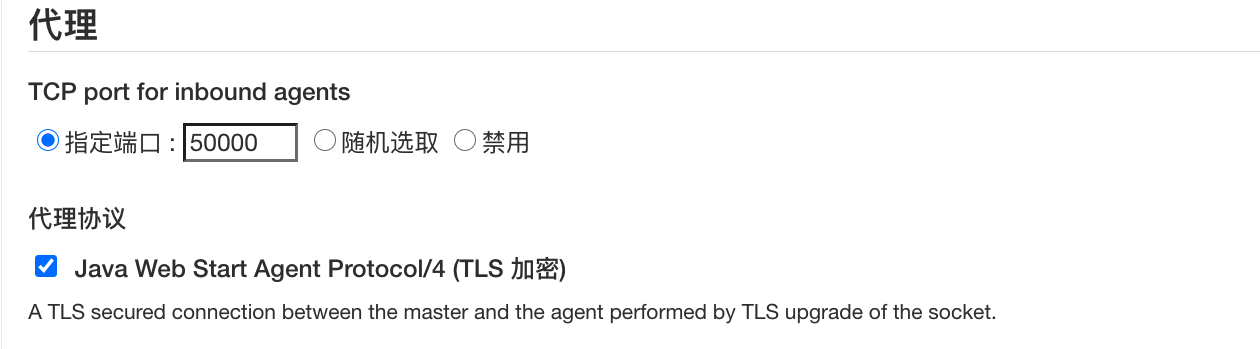

自定义agent的通信端口，Configure Global Security。

3. Jenkins的数据目录

Jenkins采用文件存储， 其配置相关信息都保存到了XML文件中。

  1. [root@zeyang-nuc-service jenkins]# ls -d */
  2. caches/        jobs/  nodes/    secrets/  userContent/  war/            workspace/
  3. fingerprints/  logs/  plugins/  updates/  users/
  • caches: 系统缓存数据
  • jobs： Jenkins项目作业
  • nodes： Jenkins slave节点信息
  • secrets： 秘钥信息
  • userContent： 类似于web站点目录，可以上传一些文件
  • workspace： 默认的工作目录
  • fingerprints： 指纹验证信息
  • logs ： 日志信息
  • plugins： 插件相关配置
  • updates： 插件更新目录
  • users： jenkins系统用户目录

4. Jenkins用户管理

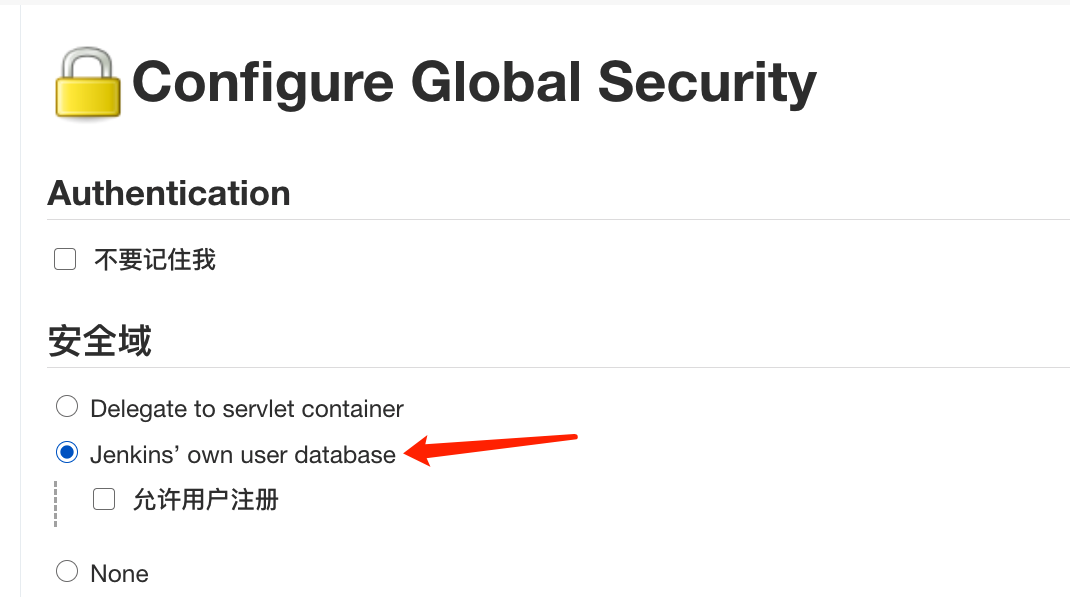

Jenkins默认使用的是自**带的数据库管理用户，支持同步LDAP、Github等认证集成。

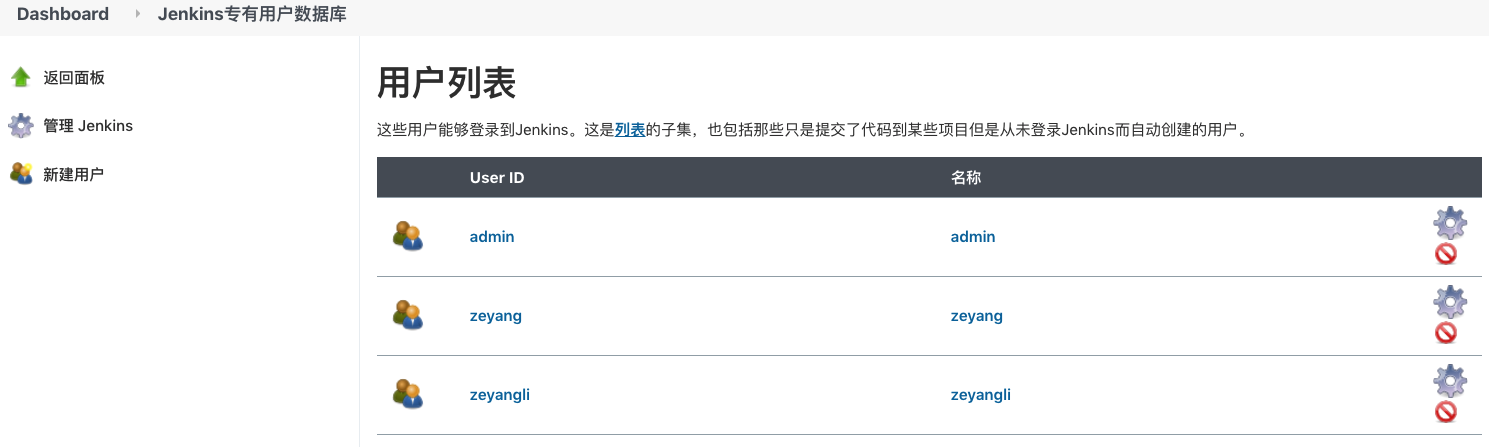

_系统设置 > 管理用户**_

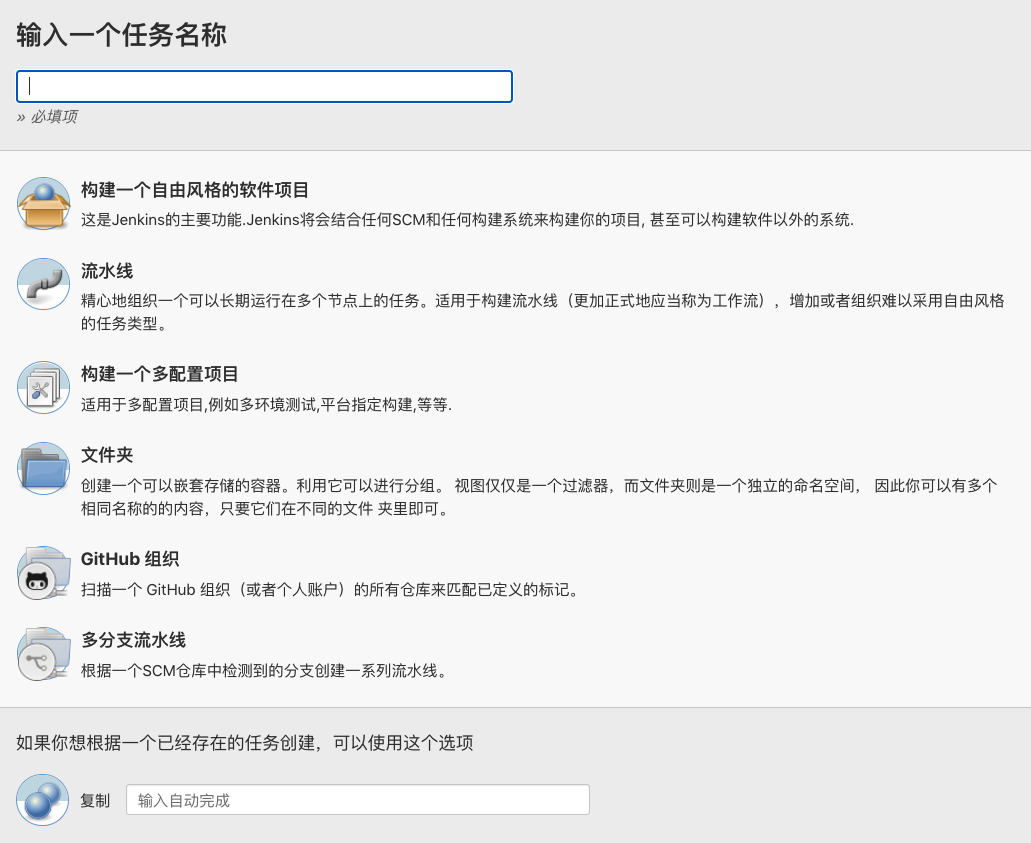

5. 项目类型与参数


参数化构建：

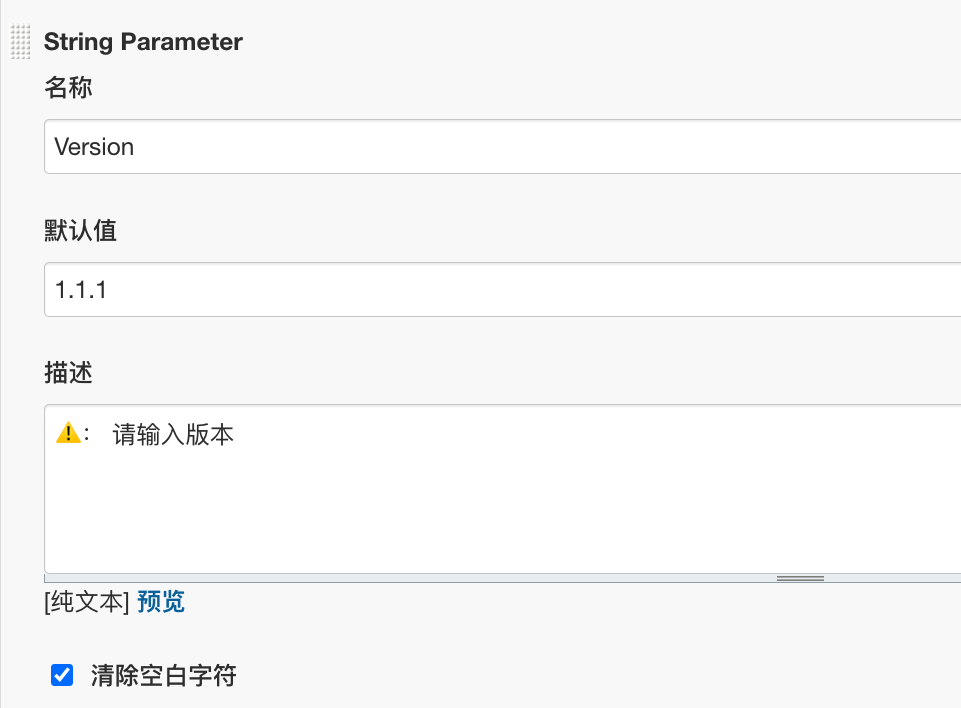

  • 字符参数

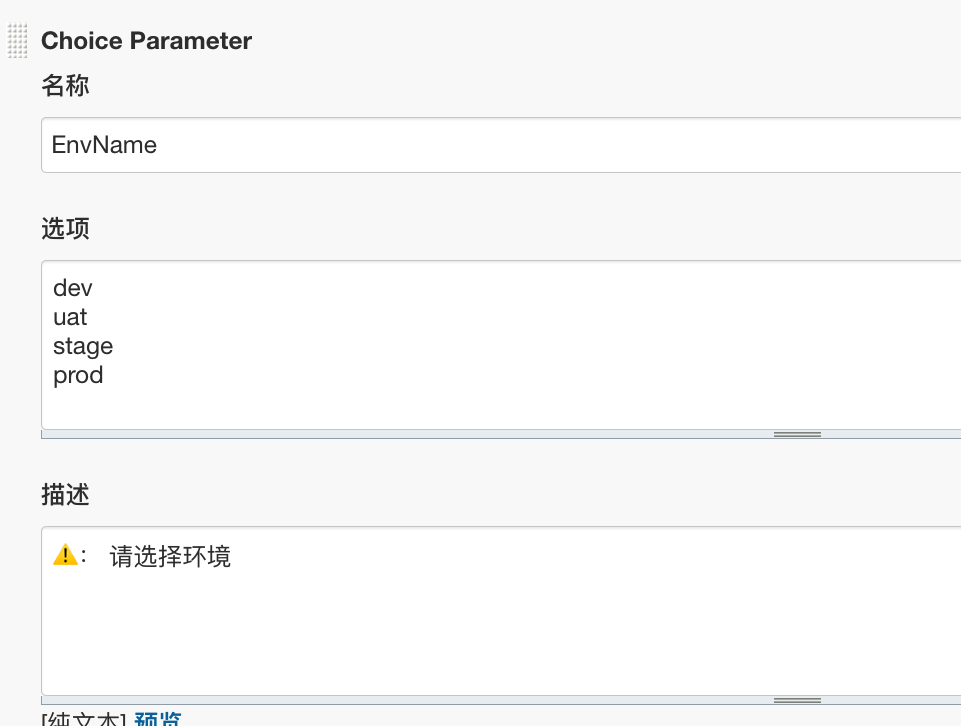

  • 选项参数

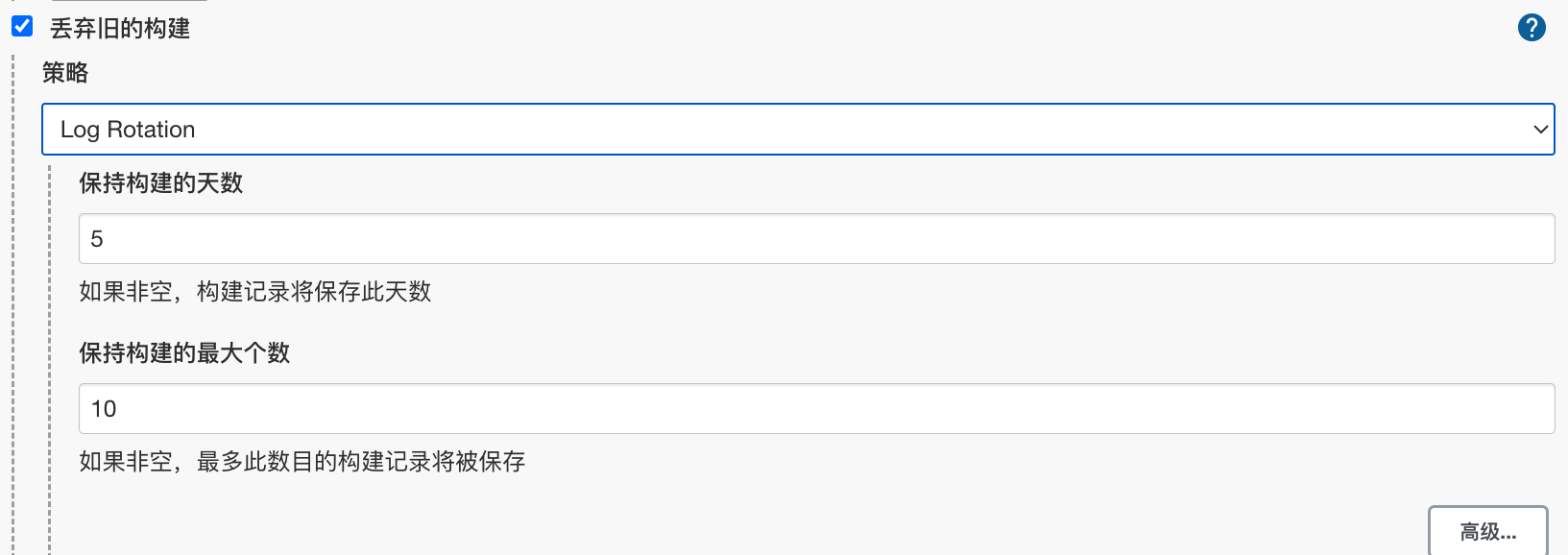

丢弃历史构建

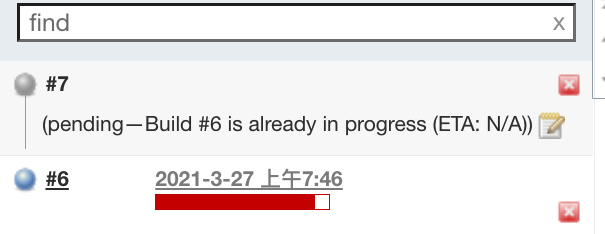

并行构建**

  1. microservicecicd@2
  3. 1.一个job 对应一个 microservicecicd
  4. 2.microservicecicd@2
  5. 3.microservicecicd@3
  7. ## 解决方法： 随机生成一个不同的workspace。

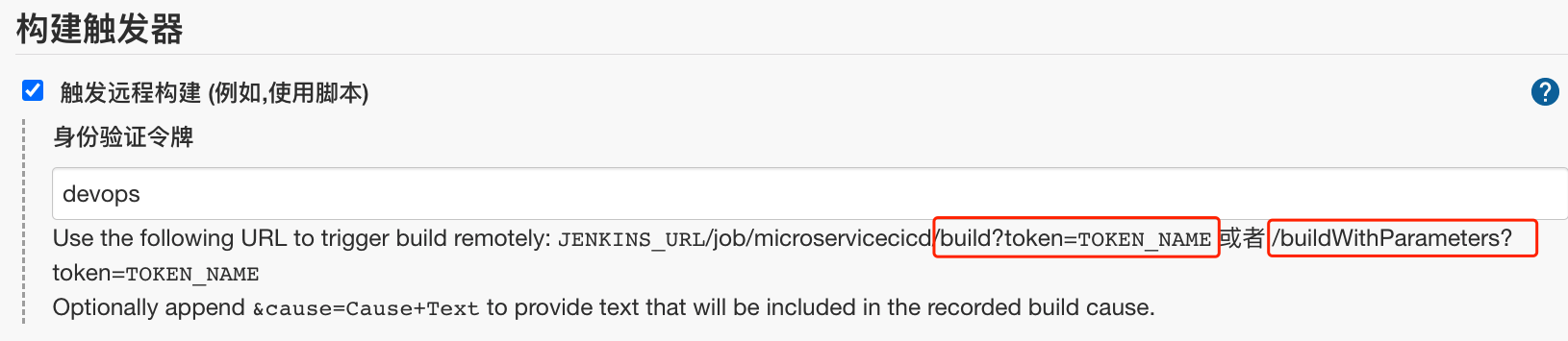

构建触发器
image.png**

  2. ## 未选择参数化构建
  3. curl -u admin:admin http://192.168.1.200:8080/job/test1/build?token=devops
  5. ## 选择了参数化构建就不能使用上面的请求操作了。
  6. curl -u admin:admin "http://192.168.1.200:8080/job/microservicecicd/buildWithParameters?token=devops&Version=1.1.54&EnvName=dev"

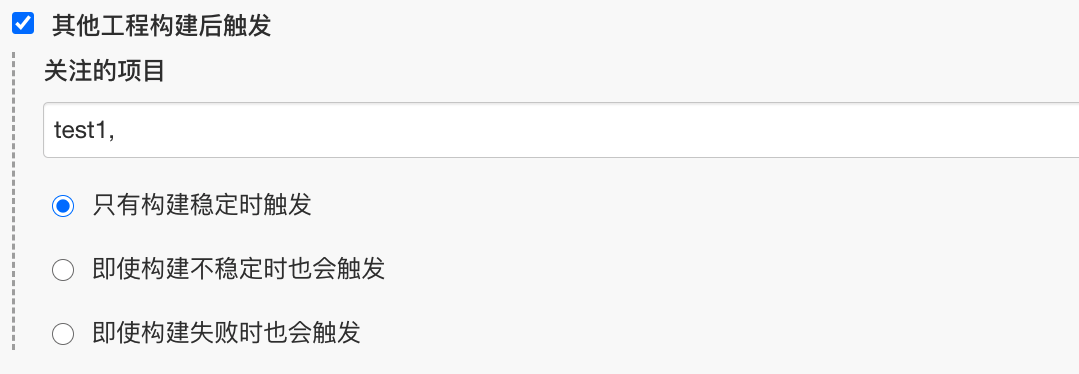

上下游构建依赖

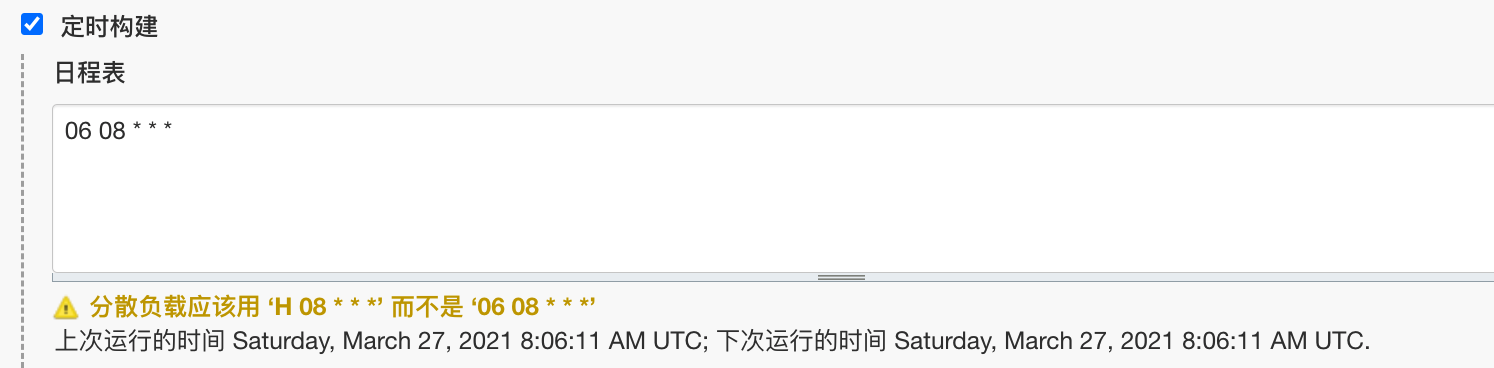

定时构建

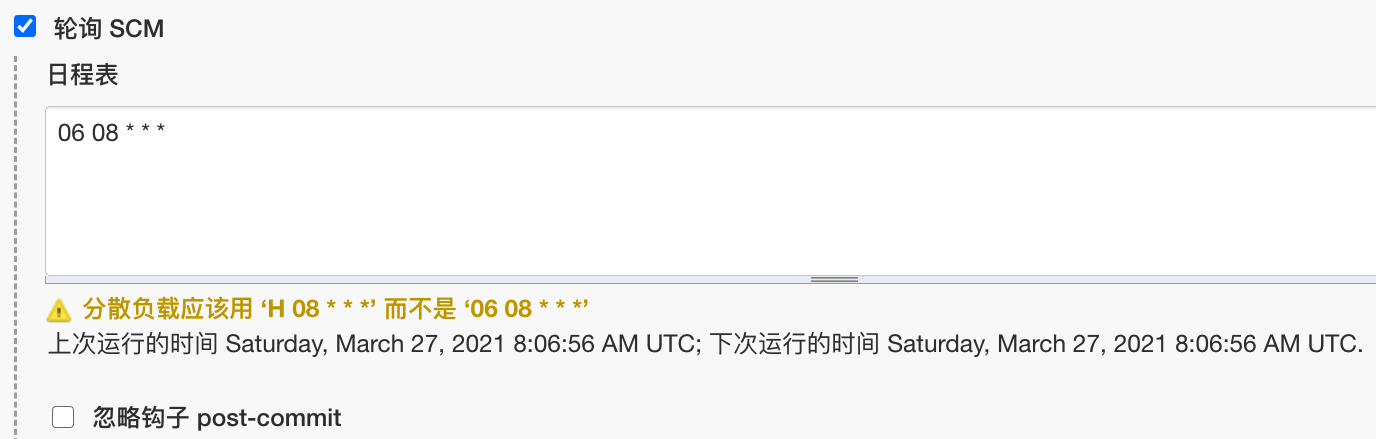

轮询版本控制系统

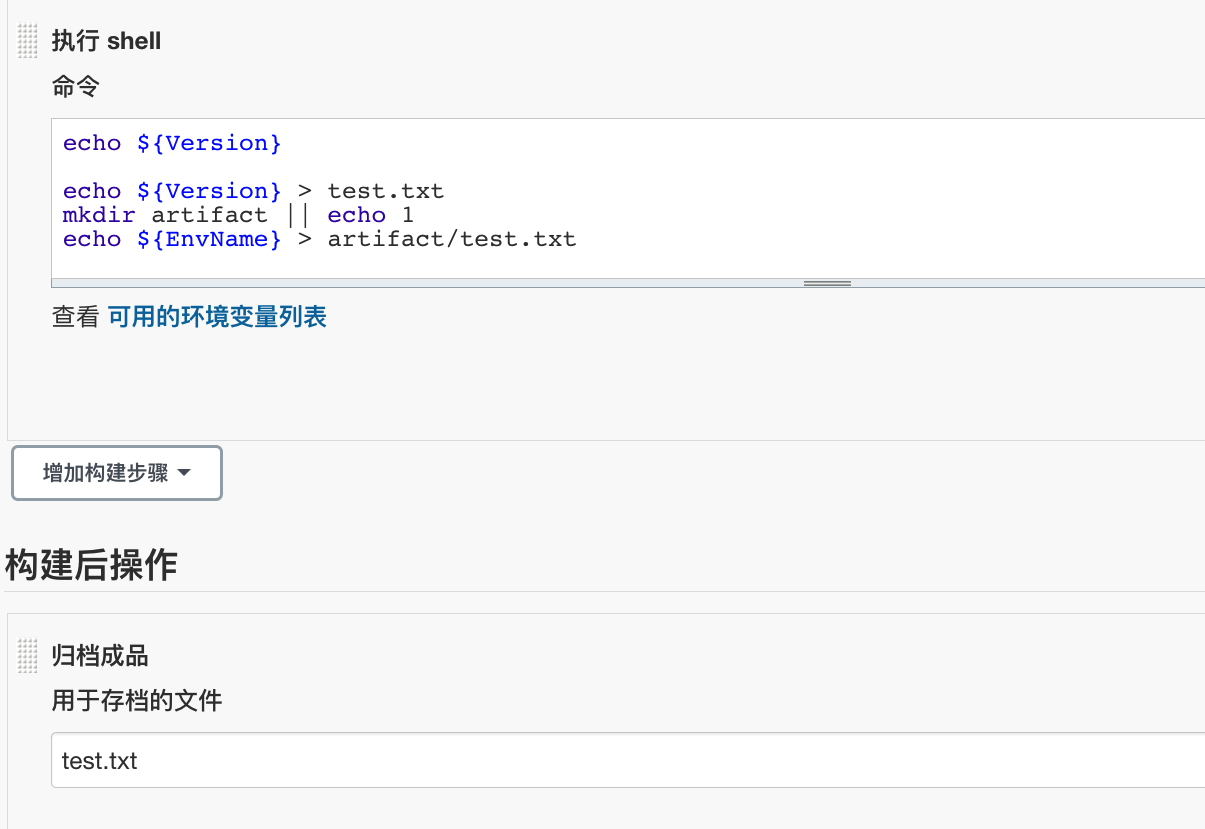

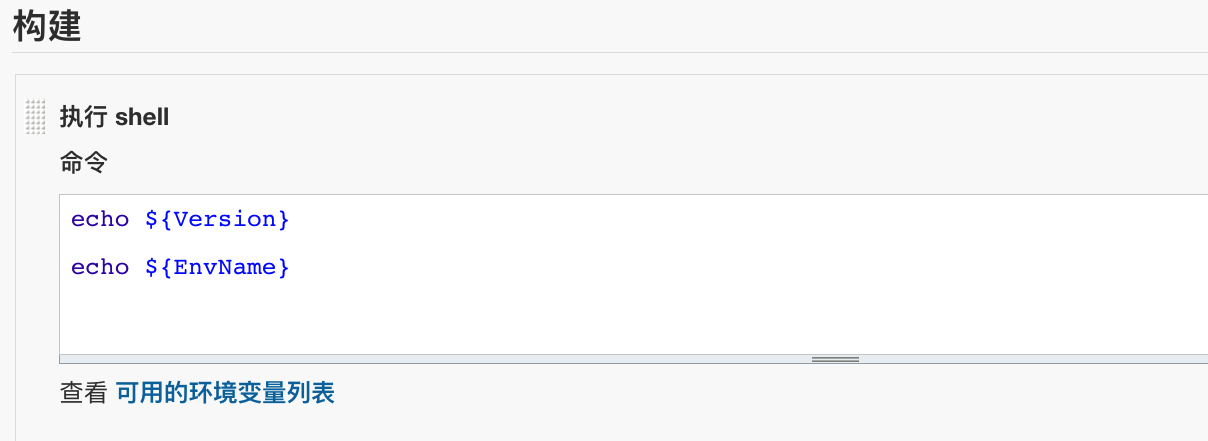

构建步骤
构建后配置

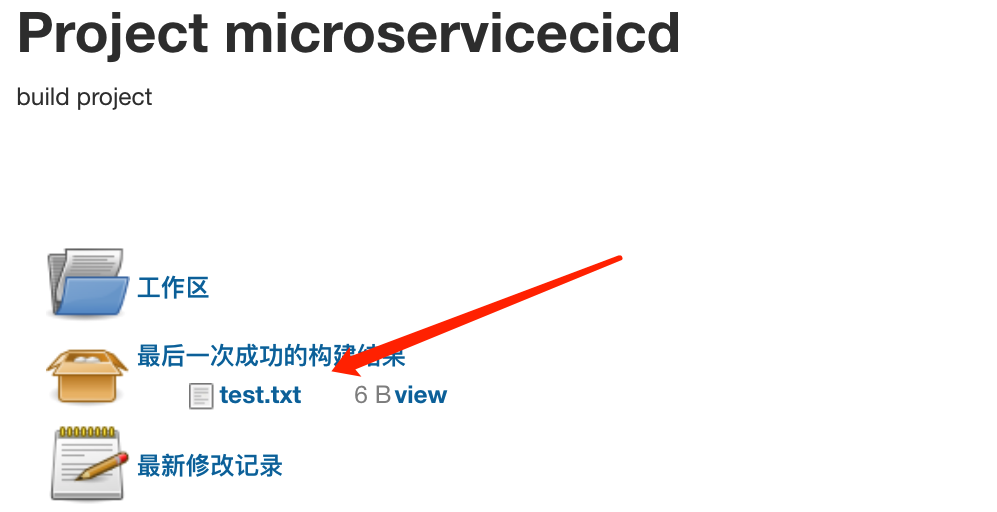

当前运行的shell创建的目录，是在当前job所运行的节点的workspace下面。

  • 效果

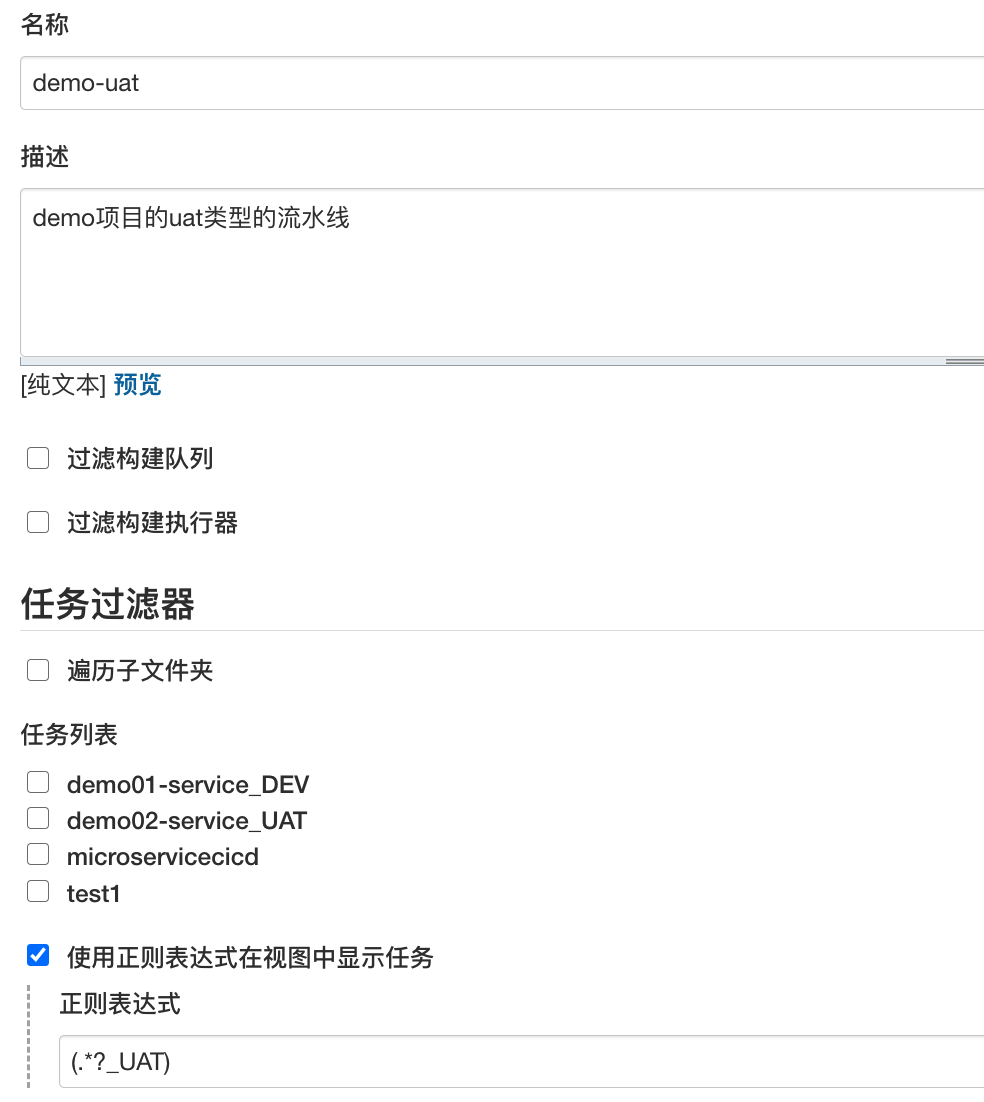

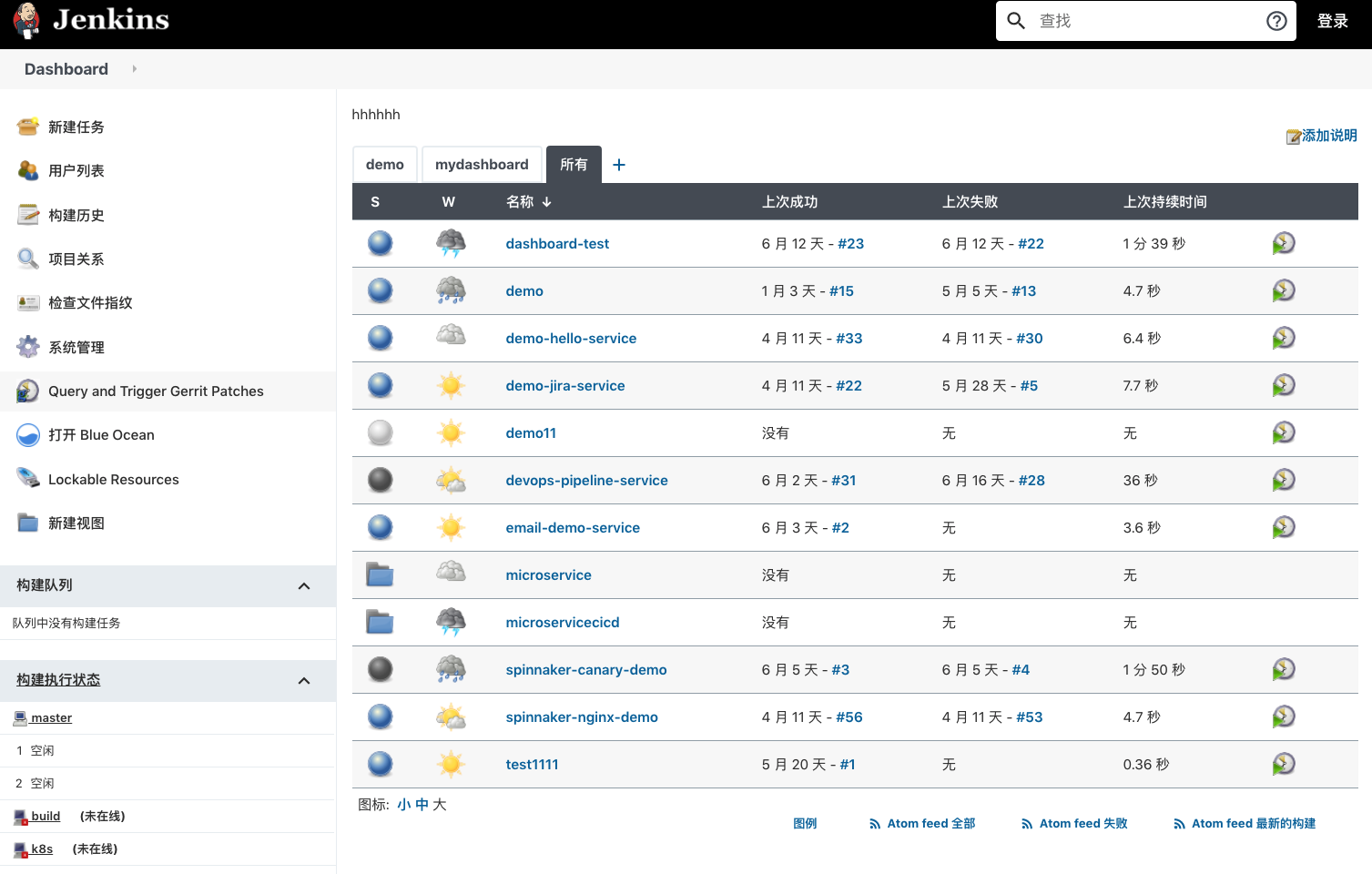

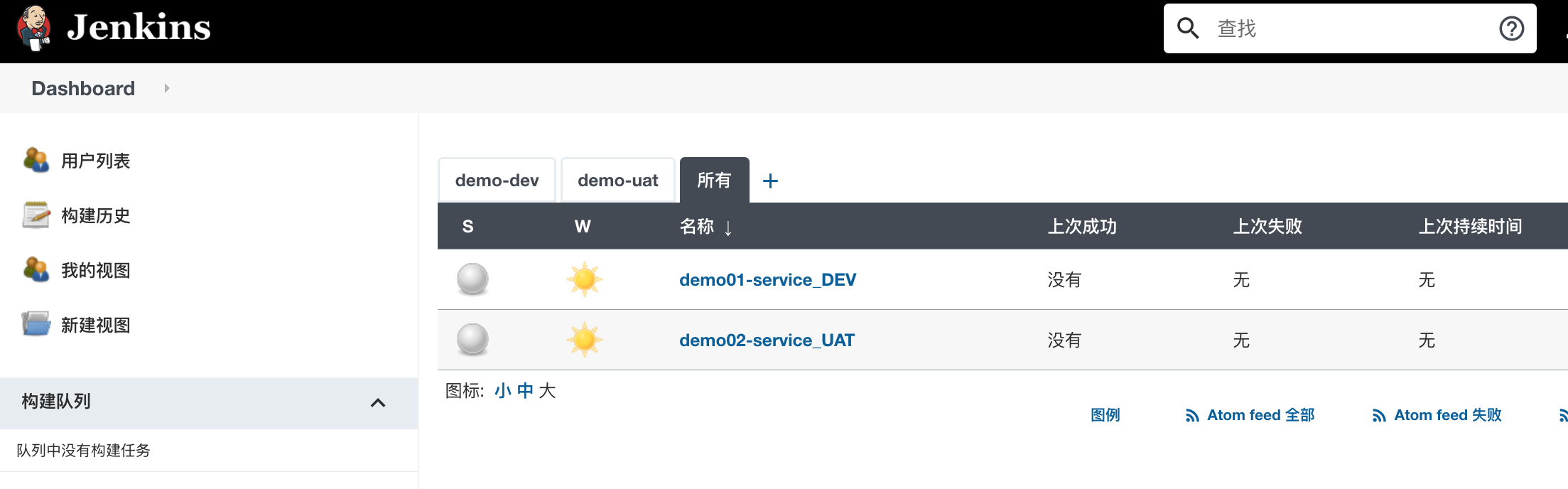

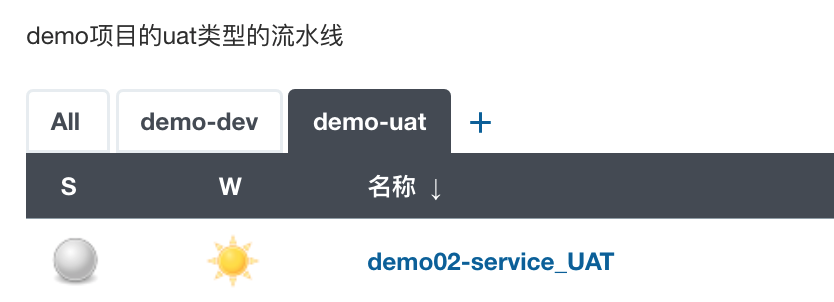

视图配置：


  1. ## 通过demo-uat视图访问URL
  2. http://192.168.1.200:8080/view/demo-uat/job/demo02-service_UAT/
  4. ## 通过all视图访问URL
  5. http://192.168.1.200:8080/job/demo02-service_UAT/
  • 效果


6. Jenkins系统权限管理

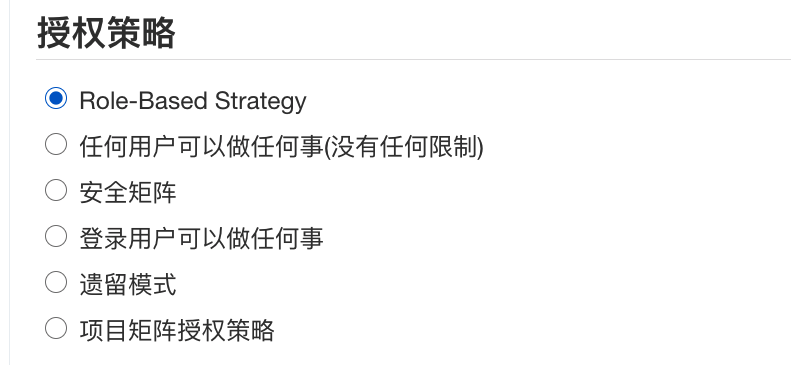

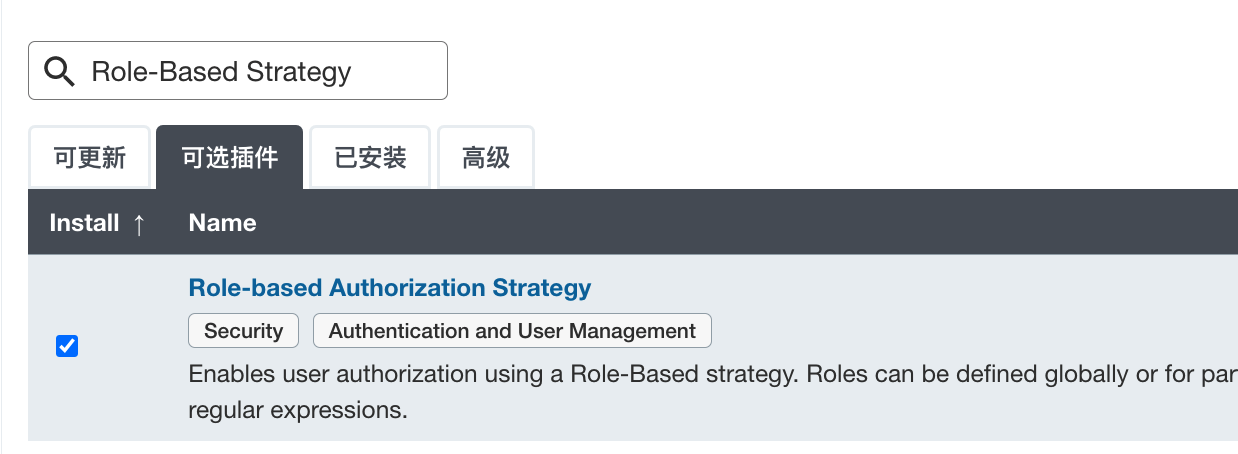

注意安装插件: 权限默认使用 Role-Based Strategy。



6.1 管理权限

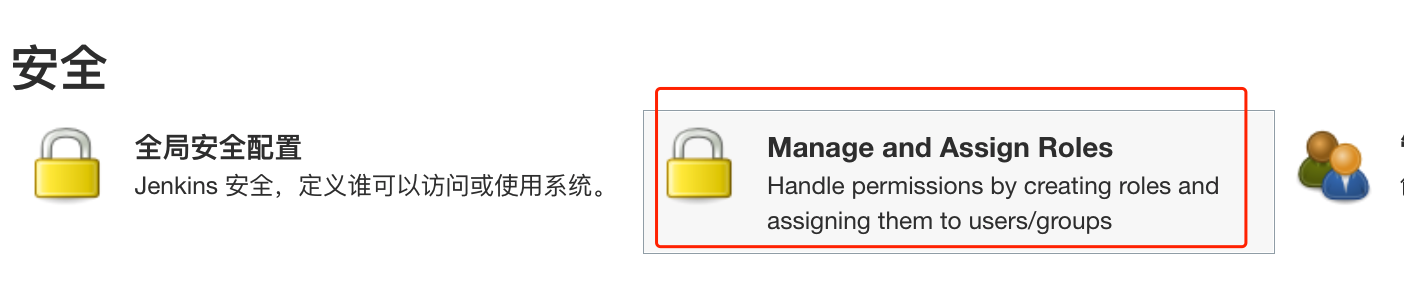

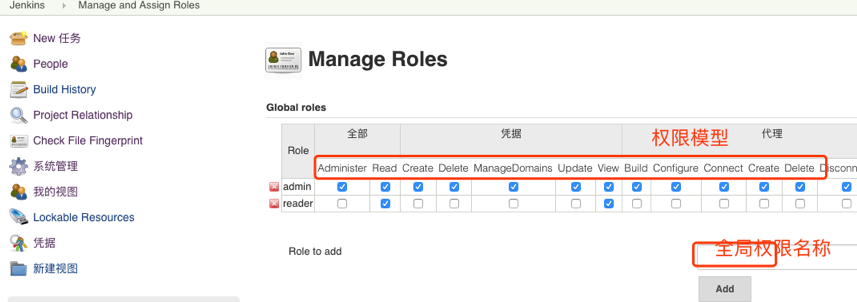

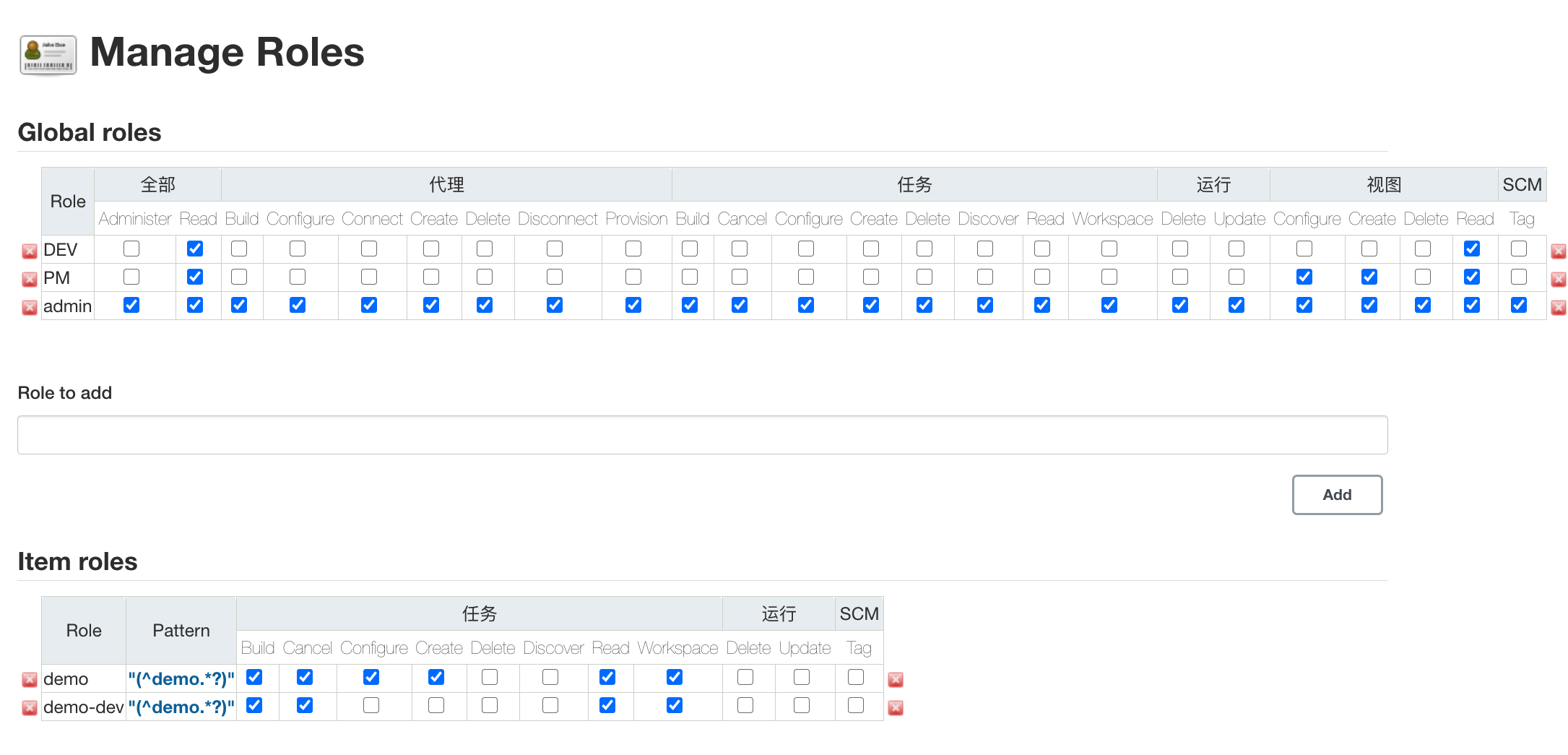

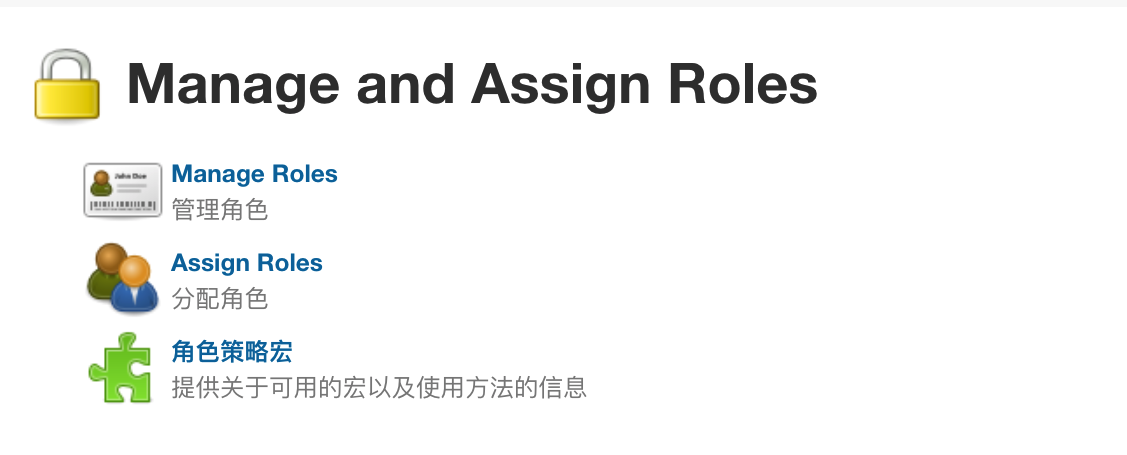

  • 系统设置->Manage and Assign Roles->Manage Roles
  • Global roles：添加用户和用户组，分配某个用户属于哪个用户组。
  • Item roles：添加某个工程或某一组工程的用户或用户组
  • Node roles：添加某个节点或某一组节点的用户或用户组


6.2 全局权限


6.3 项目权限

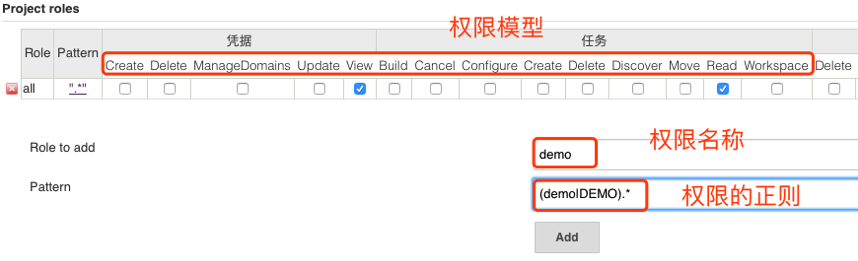

6.4 项目授权


6.5 实践

权限配置

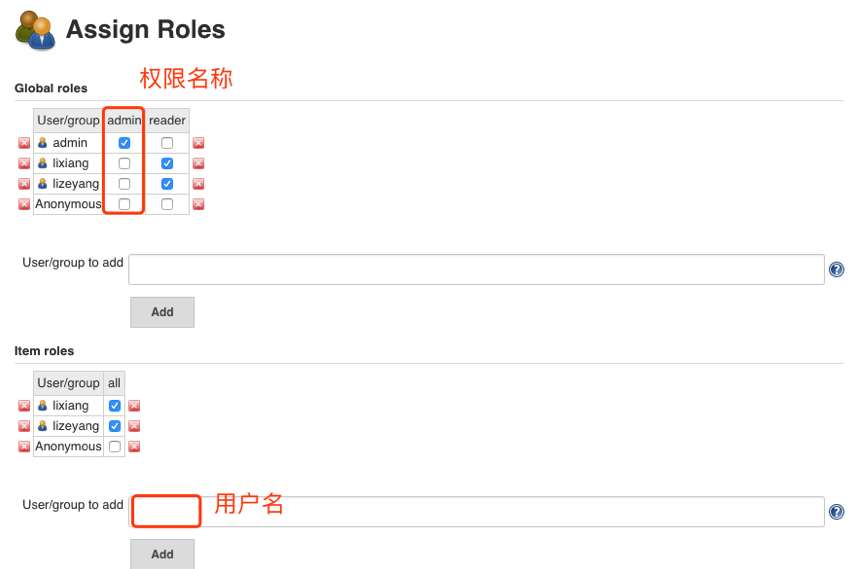

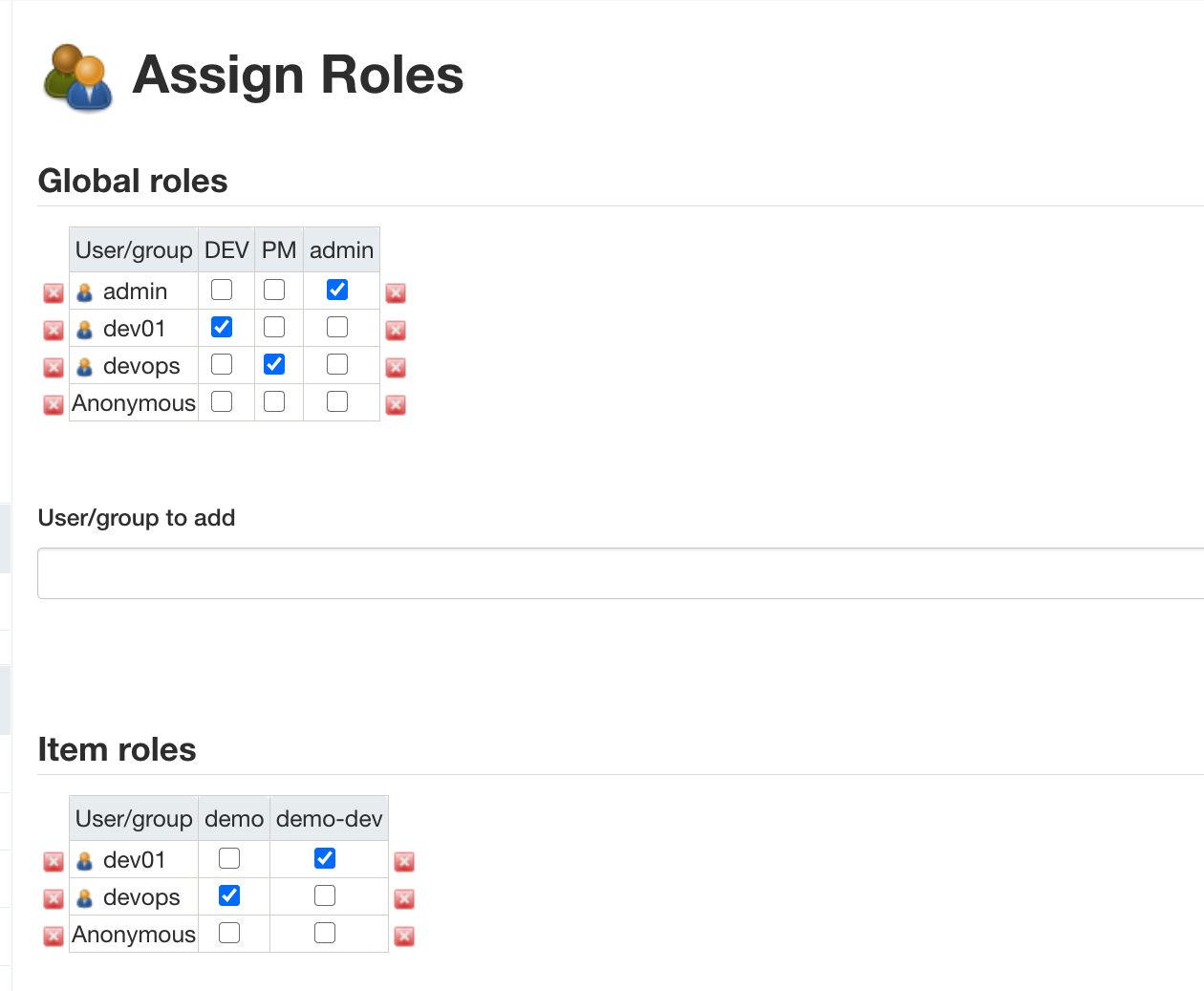

权限授权

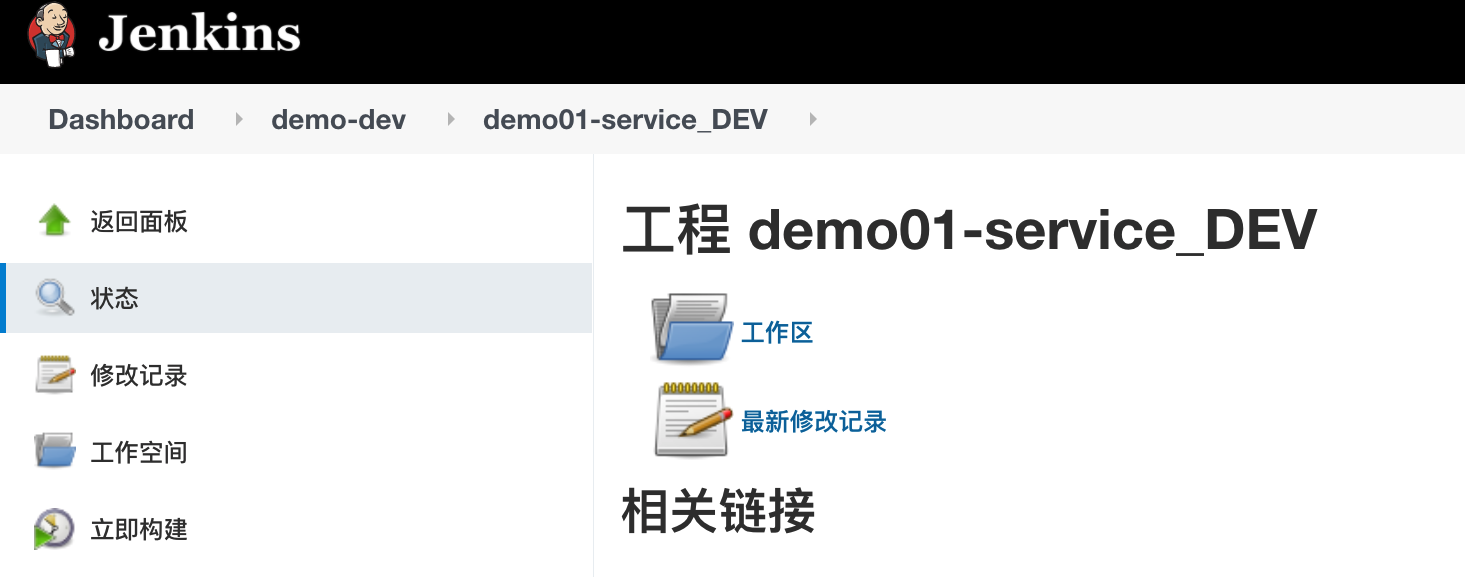

效果

  • PM角色： 能够操作和管理所属的业务和项目


  • DEV角色：只允许对所属的项目进行构建和取消查看操作


FAQ:

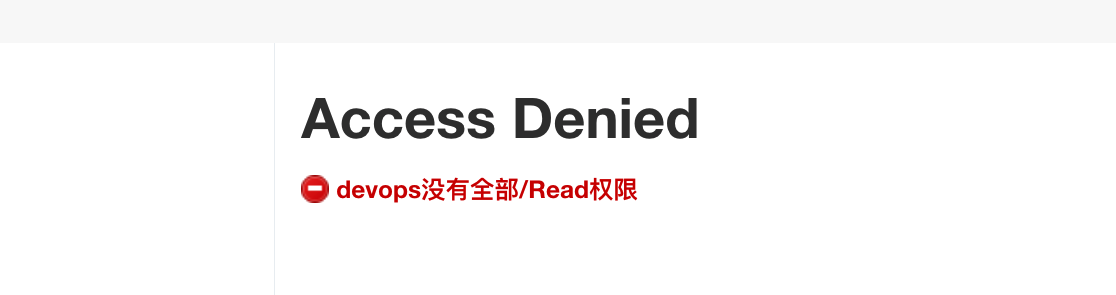

如果未赋予用户Global Role ”read“ 会报错。

先备份

7. Jenkins系统凭据管理

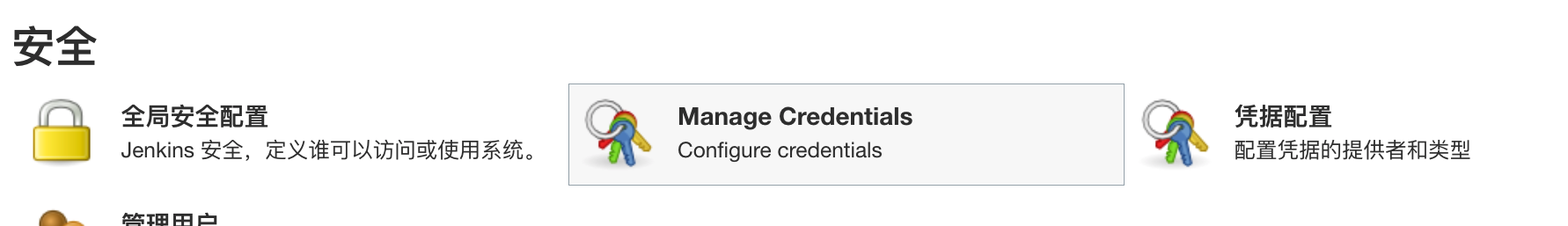

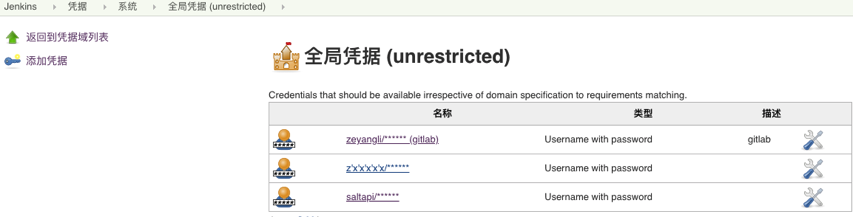

Jenkins的凭据有很多种类型，可以将一些敏感信息存储为凭据，然后在项目中引用。 凭据-> 系统-> 全局凭据。

安装插件 Credentials
**

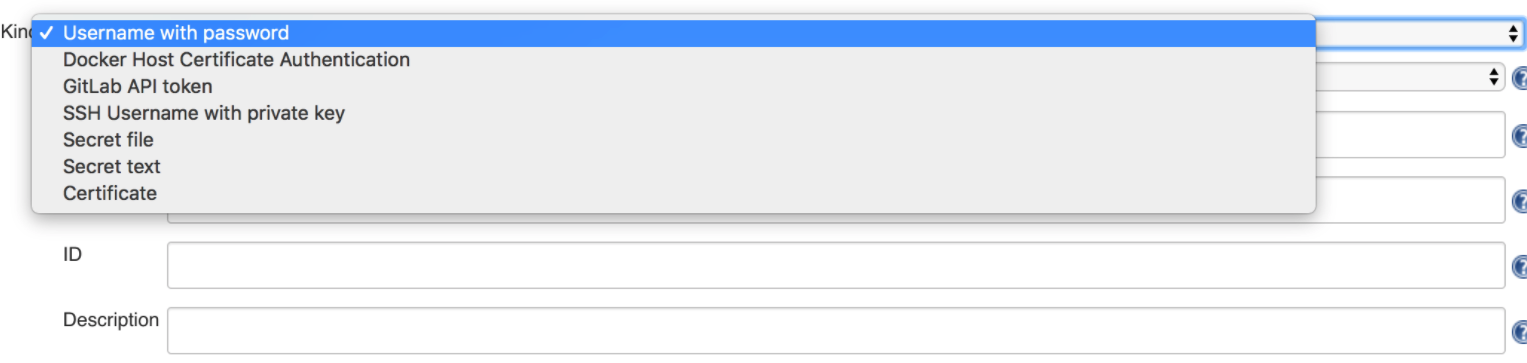

  • Username with password类型存储Harbor或者其他系统的用户名和密码。
  • GitLab API token类型存储Gitlab的用户API token。
  • Secret text类型可以用来存储OpenShift等系统中的token。
  • Certificate类型可以用户存储证书，例如k8s的用户证书。

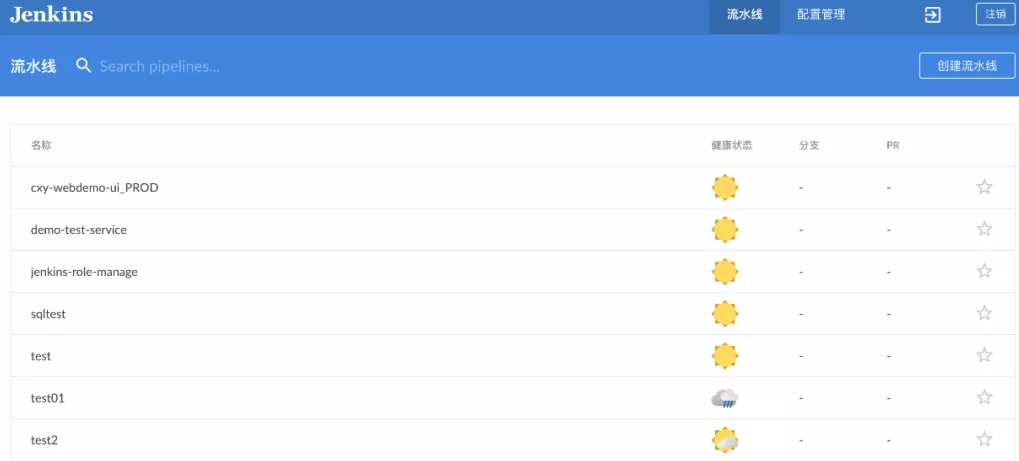

8. BlueOCean UI基本使用

Blue Ocean减少了混乱而且进一步明确了团队中每个成员 Blue Ocean 的主要特性包括：

  • 持续交付(CD)Pipeline的 复杂可视化 ，可以让您快速直观地理解管道状态。
  • Pipeline 编辑器 - 引导用户通过直观的、可视化的过程来创建Pipeline，从而使Pipeline的创建变得平易近人。
  • 个性化 以适应团队中每个成员不同角色的需求。
  • 在需要干预和/或出现问题时 精确定位 。Blue Ocean 展示 Pipeline中需要关注的地方， 简化异常处理，提高生产力
  • 本地集成分支和合并请求, 在与GitHub 和 Bitbucket中的其他人协作编码时实现最大程度的开发人员生产力。

官方文档：https://jenkins.io/zh/doc/book/blueocean/getting-started/

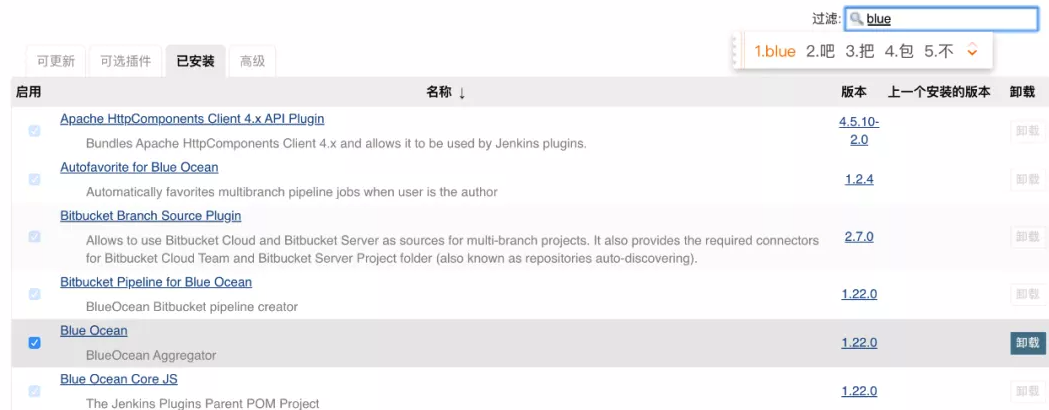

进入Jenkins插件管理然后安装blueocean插件。



9. Jenkins学习的一些建议

只要熟练的掌握Jenkinsfile的编写，Jenkins什么事情都是可以做。限制Jenkins功能的不是Jenkins本身。你可以将Jenkins想象成一个可以配置的web前端页面，而后面的Jenkinsfile就是我们要写的后端代码。

谈谈我们学习Jenkins之前要具备哪些基础知识呢？
基础要求：

  • 熟练Linux系统运维（常用的命令等等）
  • 熟悉Shell脚本编程（Jenkins pipeline会调用很多shell语句）

扩展知识：

  • 掌握一门编程语言例如Python（Jenkins会用到groovy语法）
  • 掌握docker、kubernetes基础知识

是不是看上去很多呢？可以让你的流水线更加强大与灵活。其实这些都是我们前往技术型DevOps工程师所必备的知识点了。如果你是开发人员你需要补充运维相关的知识，如果你是运维人员需要补开发知识。Jenkins是开发、运维同学到DevOps的转折点。
**
