一、创建分布式交换机

1. Web浏览器启动Vmware vSphereWeb Client,连接到vCenter Server Appliance界面

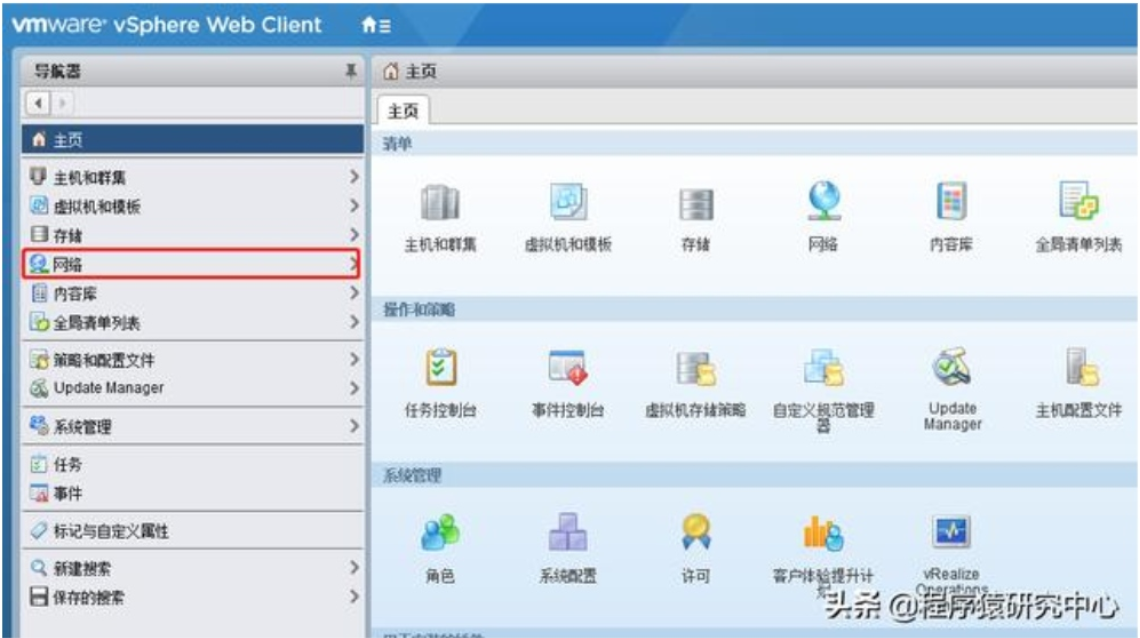

2. 单击”主页”，选择”网络’

1. 右击”数据中心”，单击Distributed Switch中的”新建Distributed Switch”

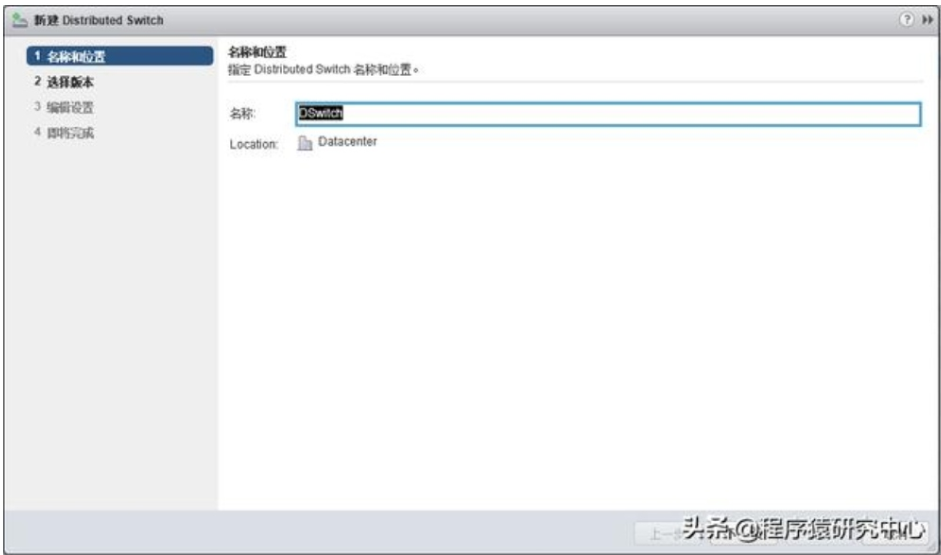

1. 输入分布式交换机名称

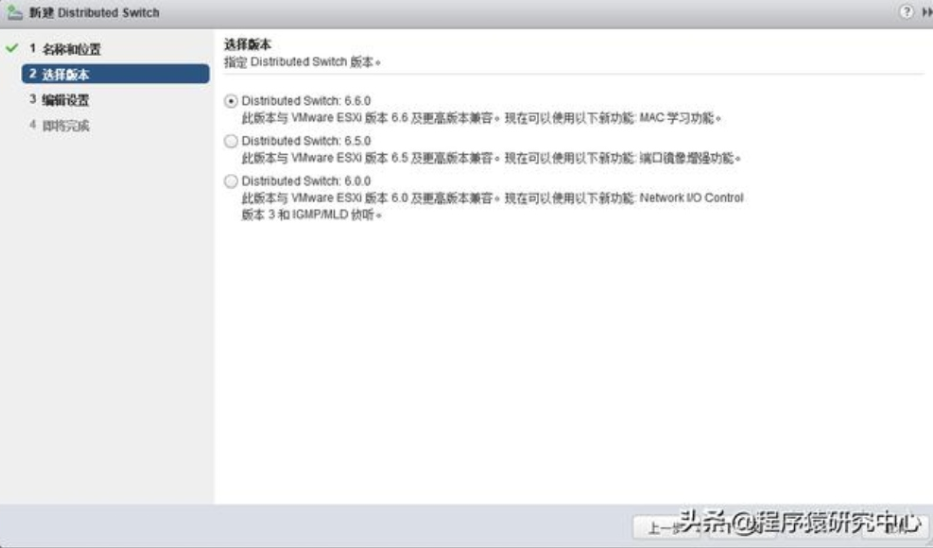

1. 选择版本

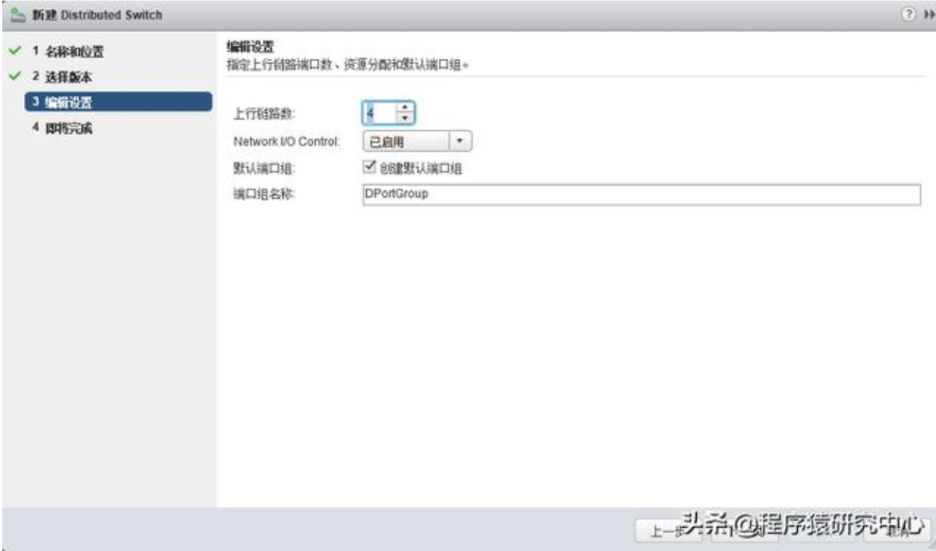

1. 指定上行链路端口数，IO Control及默认端口组名称

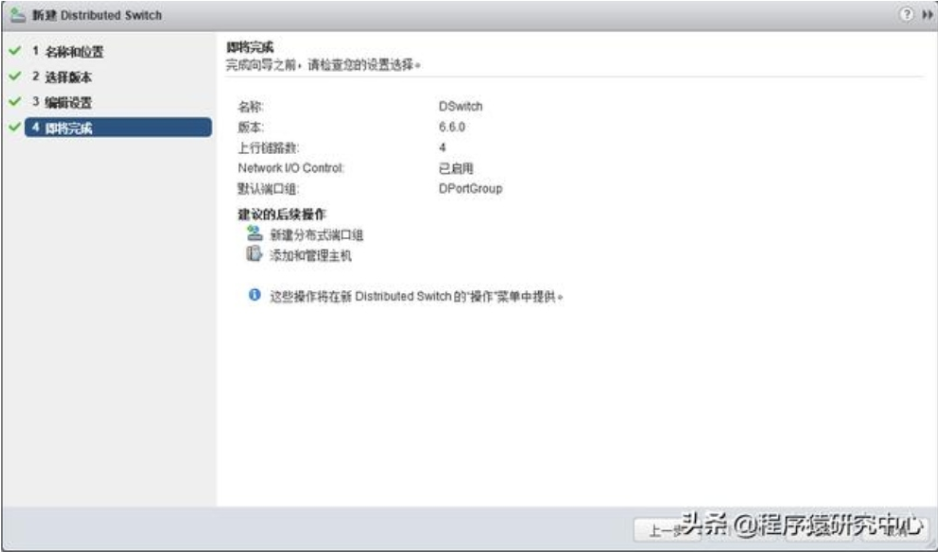

1. 完成，会建议你后续可新建分布式端口组，以及添加和管理主机

二、添加主机至分布式交换机

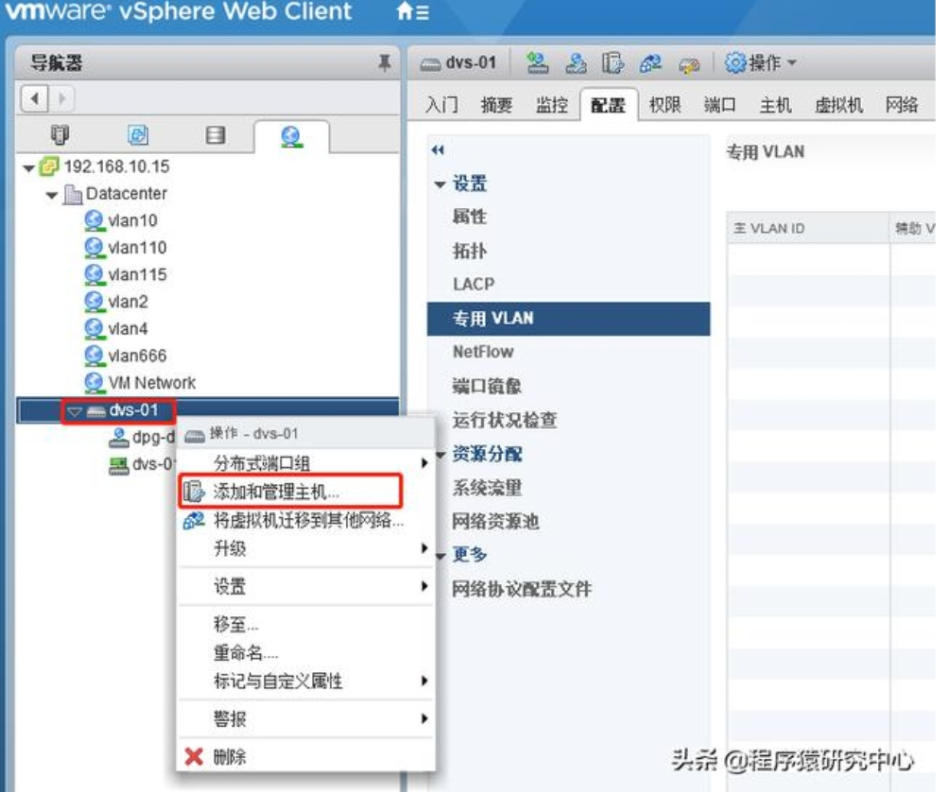

1. 右击分布式交换机，然后选择”添加和管理主机”

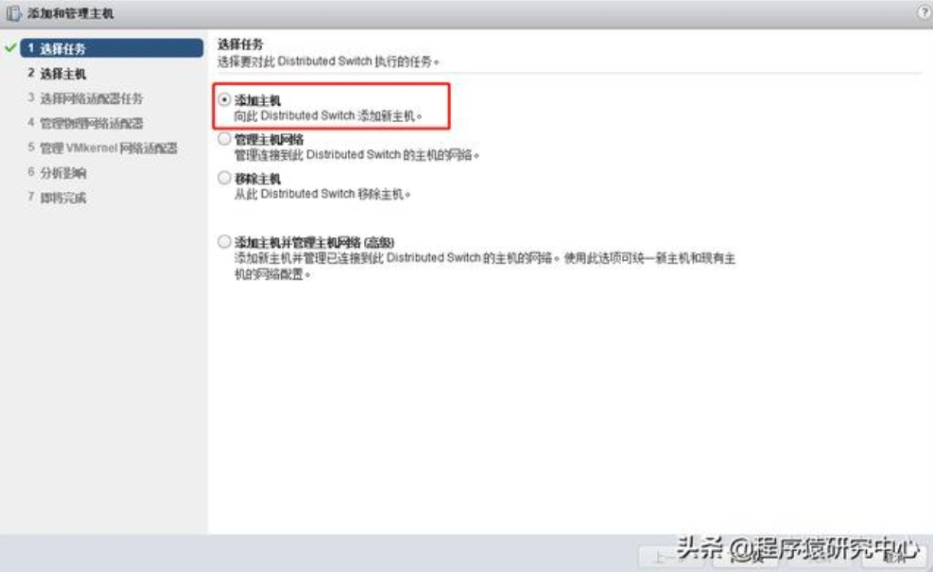

1. 添加主机

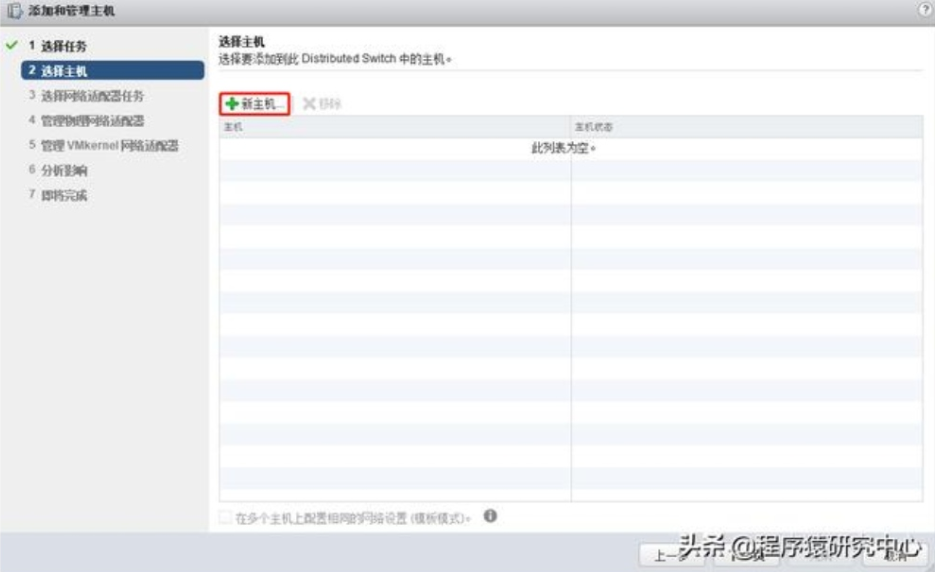

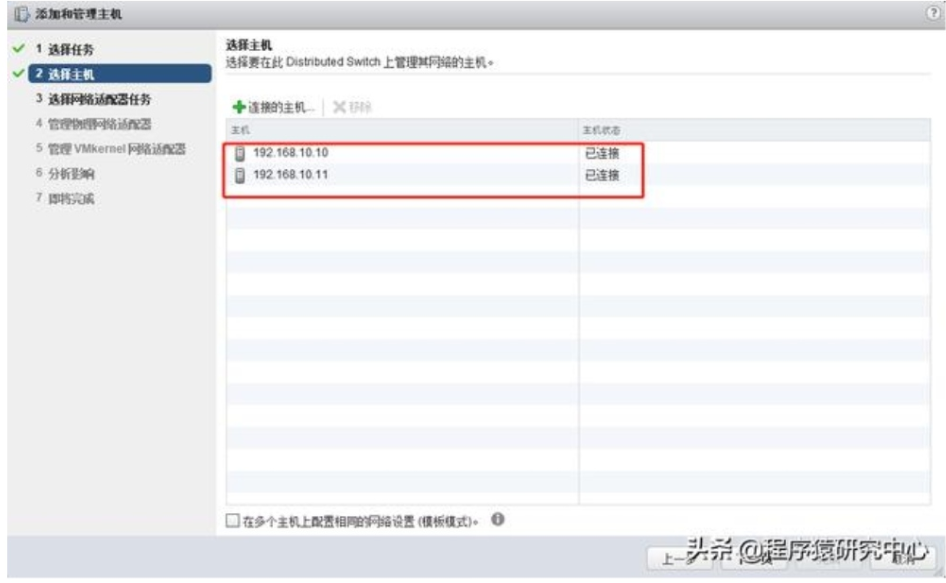

1. 选择”新主机”，然后添加主机

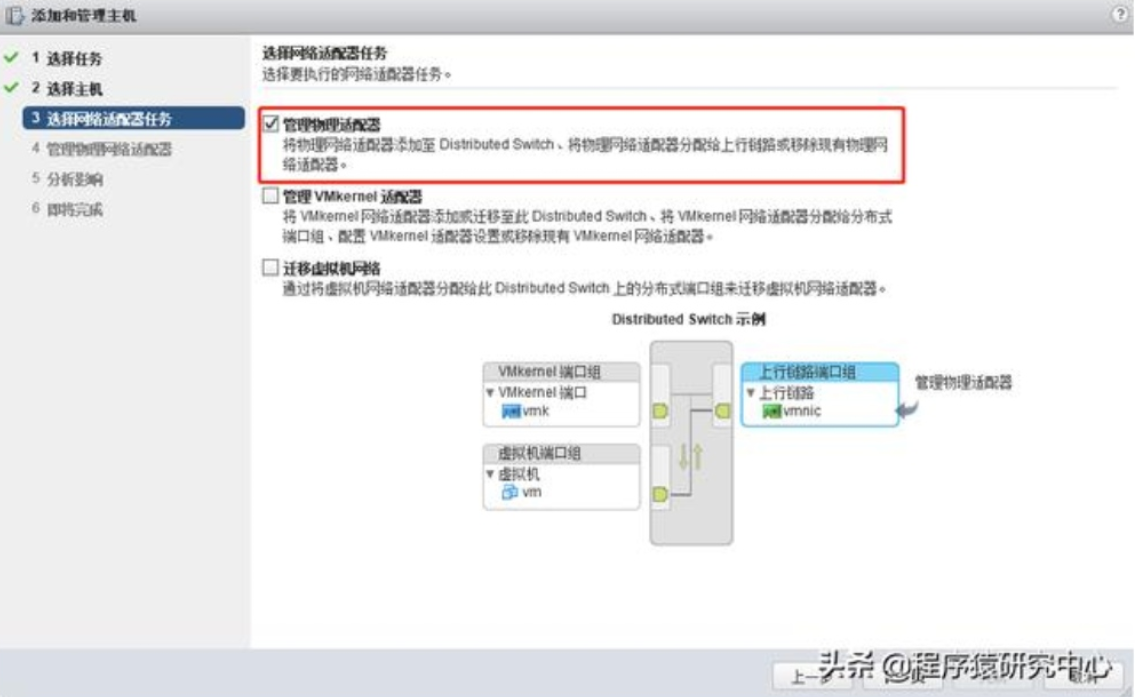

1. 勾选’管理物理适配器’，后续可自行添加管理VMkernel适配器；迁移虚拟机网络，将在后面操作。

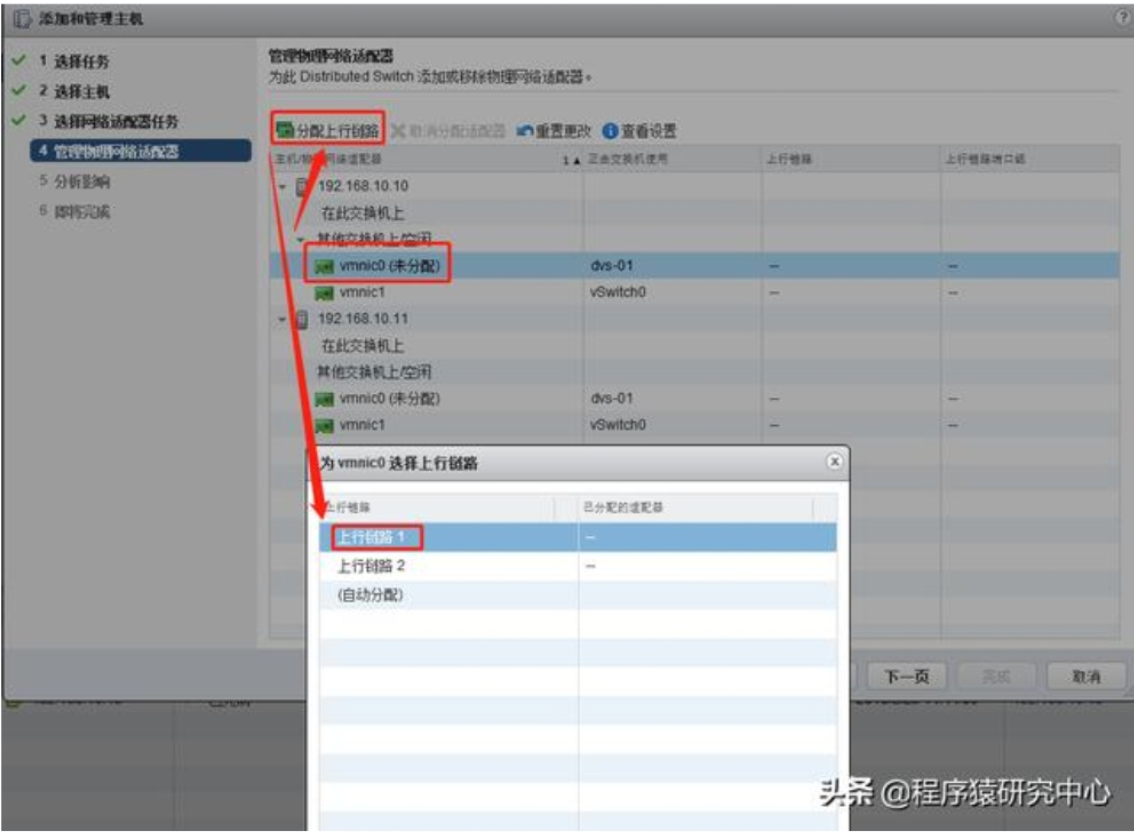

1. 将主机上的网卡分配至上行链路，可选择链路或者自动分配

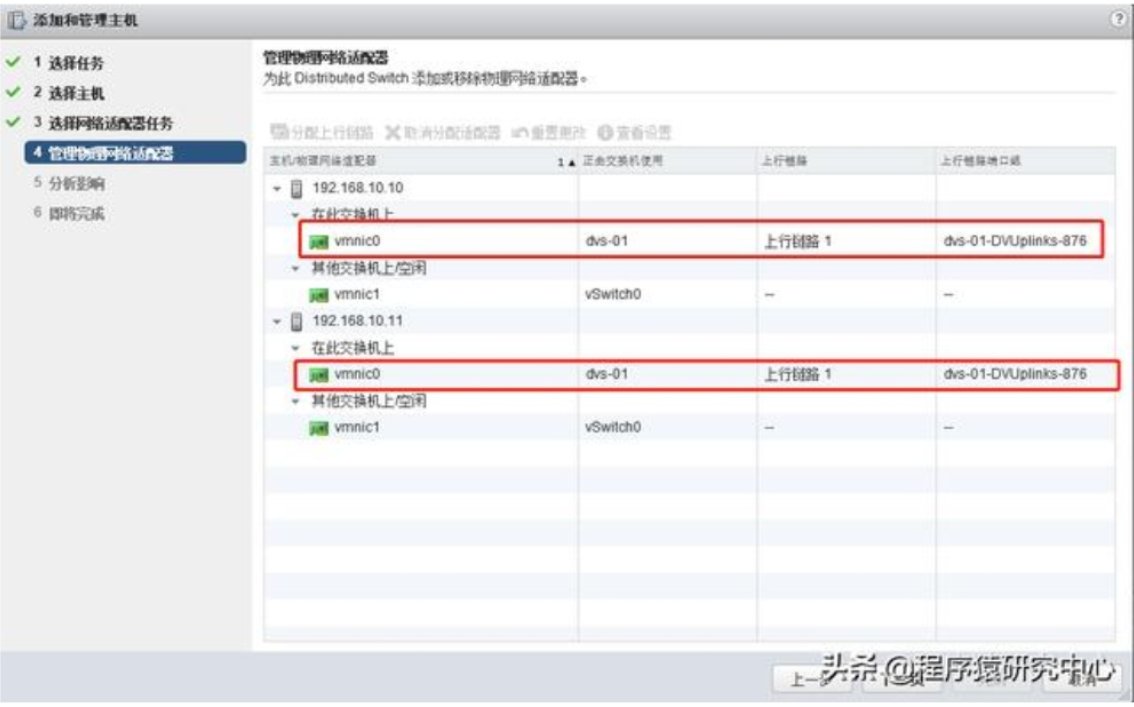

1. 分配完成

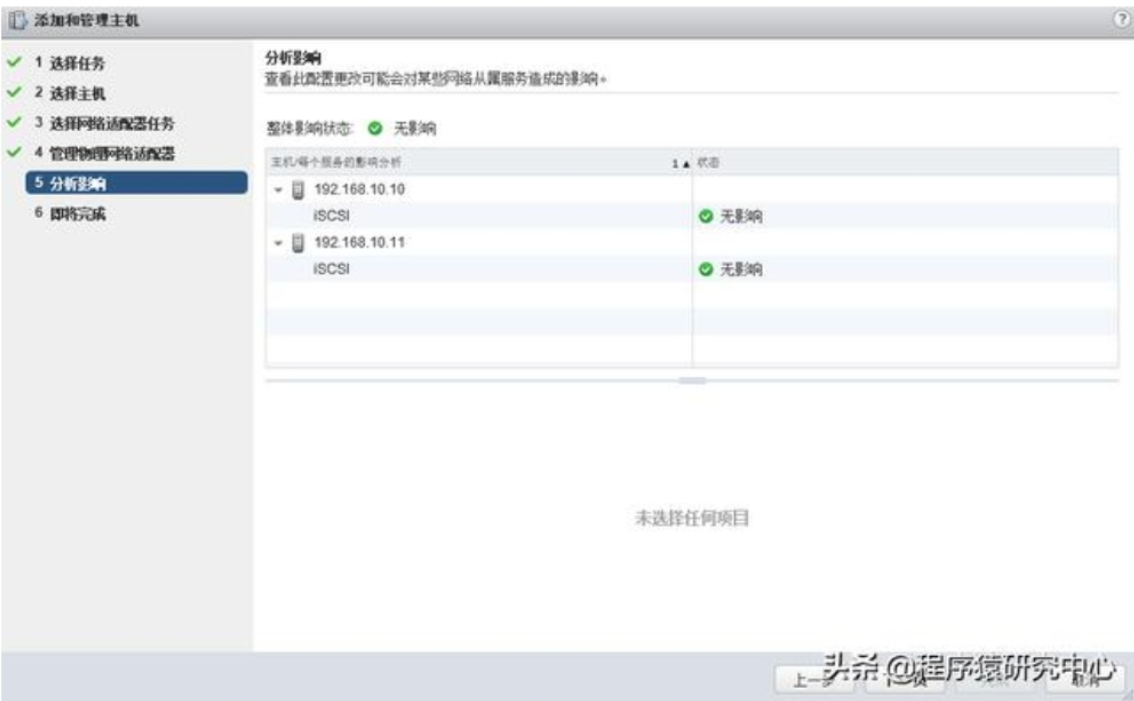

1. 分析影响

三、将虚拟机迁移到分布式交换机端口组

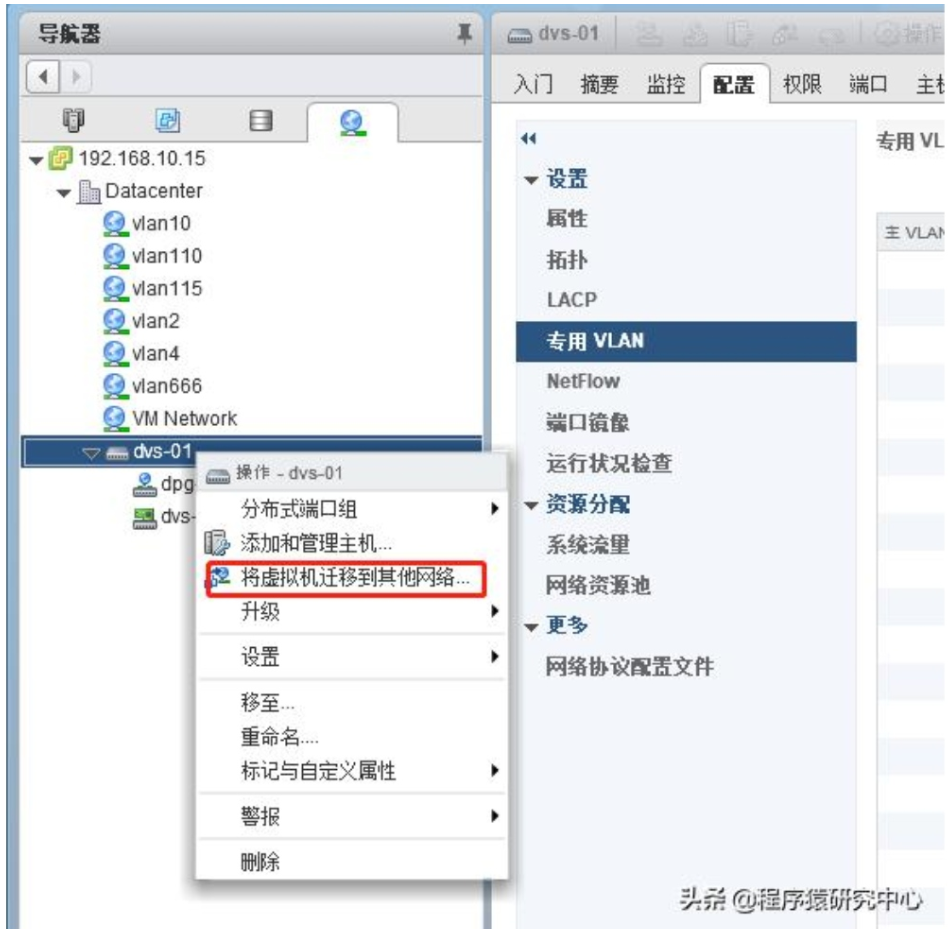

1. 右击分布式交换机名称，选择“将虚拟机迁移至其他网络”

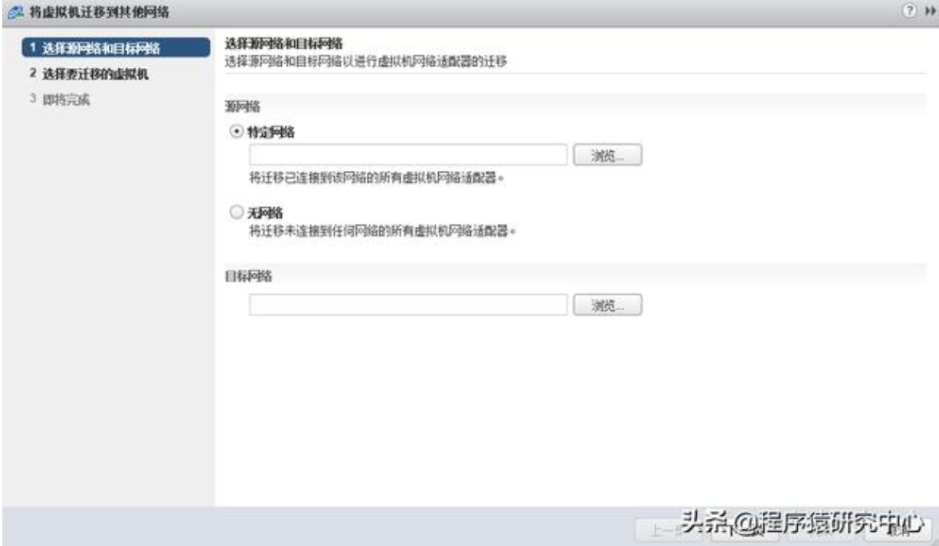

1. 将虚拟机从标准交换机迁移至该分布式交换机，例如，从标准交换机VMnetwork端口组迁移至分布式交换机的默认端口组等。也可以将未连接网络的虚拟枧迁移至该分布式交换机端口组。

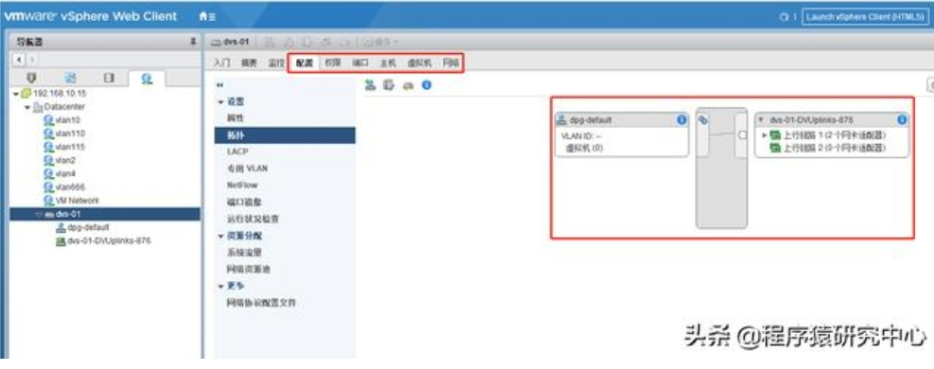

1. 确认各项配置，检查端口、虚拟机、主机及拓扑等是否正常设置

至此，分布式交换机简单部署完成。下一步，部署流量镜像，实现该vCenter环境中一台虚拟机监控所有虚拟机流量。

四、分布式交换机端口镜像分类

1. 过分布式端口镜像：将网络流量从一组分布式端口镜像到其他分布式端口。源和目标虚拟机必须在同一主机上。
2. 远程镜像源：将网络流量从一组分布式端口镜像到特定上行链路端口。
3. 远程镜像目标：将网络流量从一组VLAN镜像到分布式端口。

4. 已封装远程镜像(L3)源：将网络流量从一组分布式端口镜像到远程代理的|P地址。

   五、分布式端口镜像（同一主机中的虚拟机）

5. 在vspherewebClient导航器中，浏览到分布式交换机。

6. 单击配置选项卡并展开设置。
7. 选择端口镜像选项并单击新建。

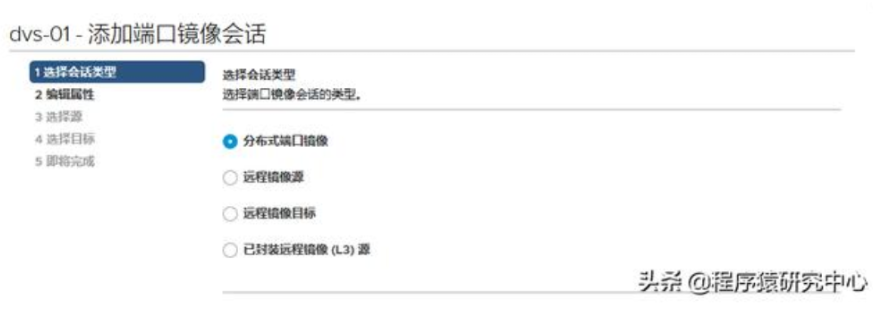

8. 选择端口镜像会话的会话类型

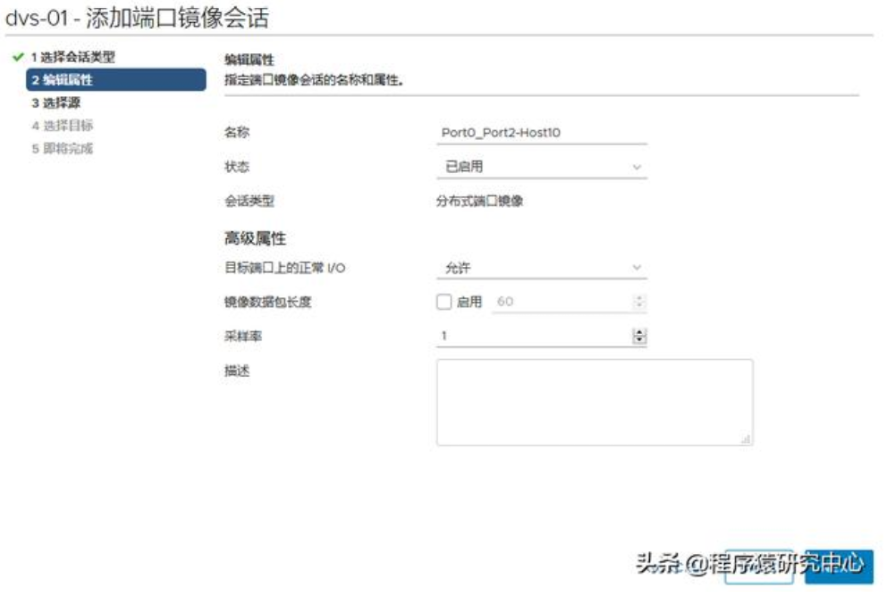

1. 输入”名称”、”状态”启用等信息，下一步

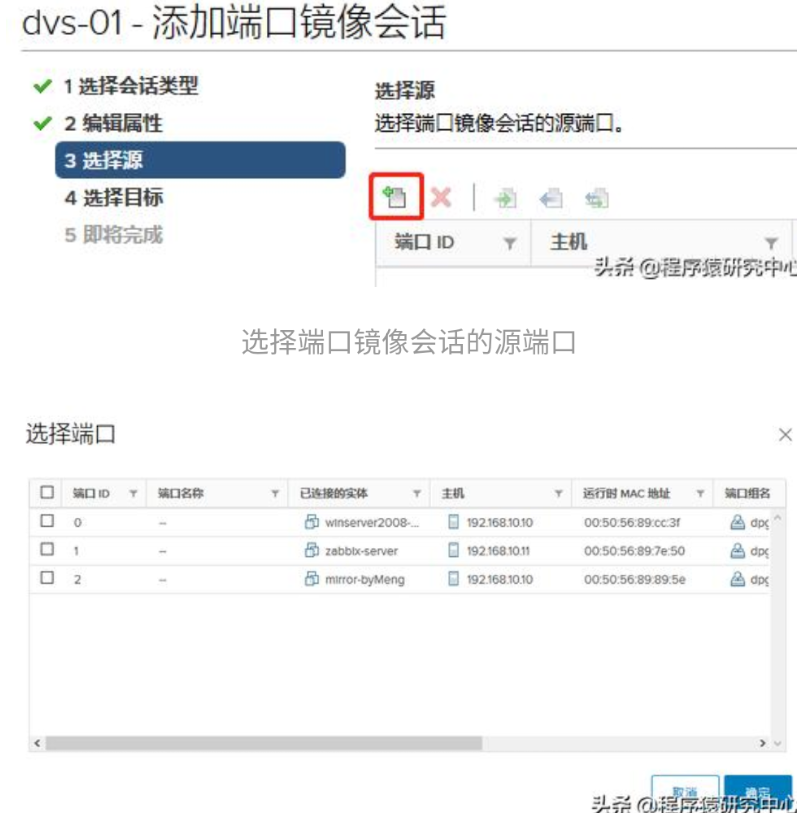

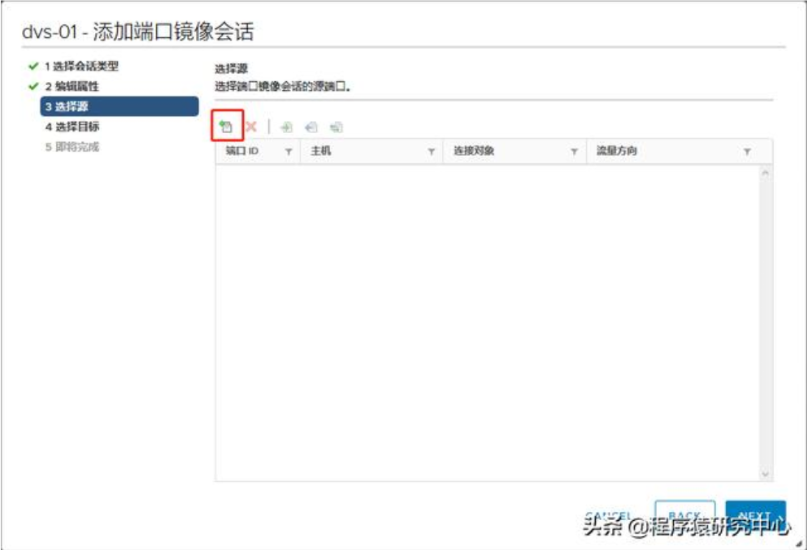

1. 选择端口镜像会话的源端口

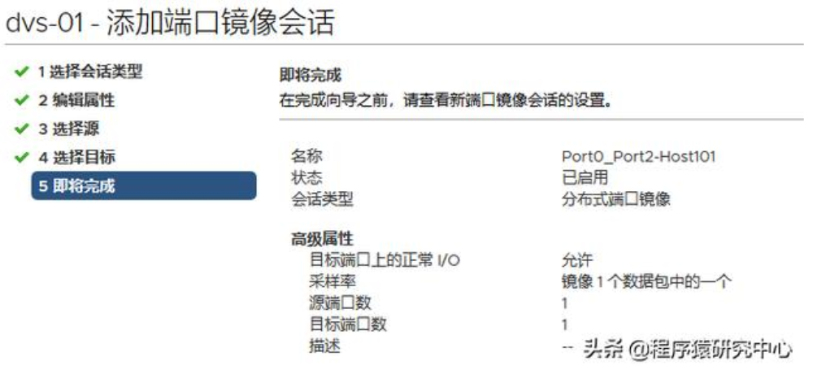

1. 同样，选择目标端口即用来获取流量的端口，FINISH

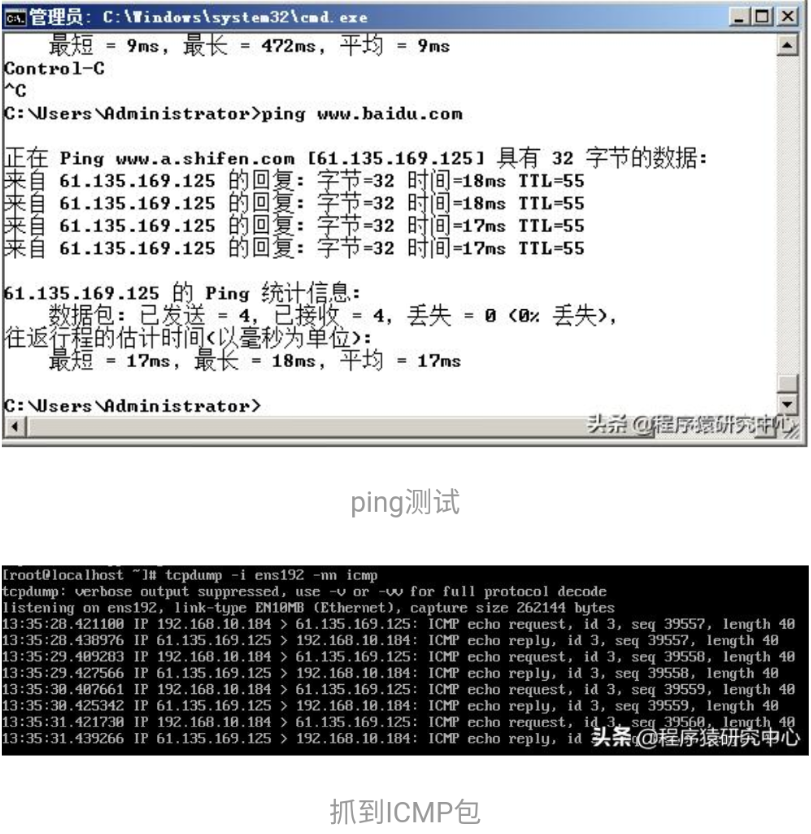

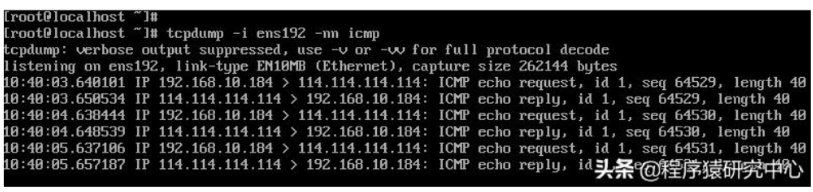

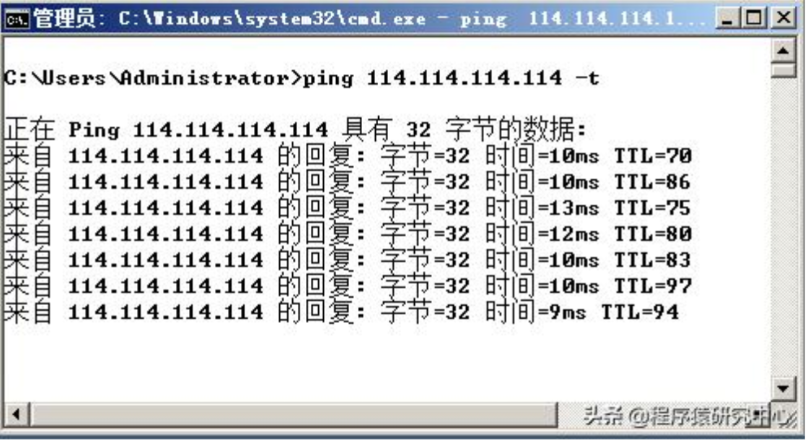

1. 测试，在源端口对应虚拟机上做ping测试，在目标端口对应虚拟机进行抓包测试

经测试，可获取到流量数据。

六、远程镜像源·远程镜像目标（不同主机中的虚拟机）

实现目标：主机2中的虚拟机B可以获取到主机1中的虚拟机A的进出流量
设计方案：创建远程镜像源将主枧1中的虚拟机A流量封装成VLANx然后镜像至主机1的上行端口1；创建远程镜像目标，将封装的VLANx镜像至待接收的主机2上的虚拟机B。

1. 在vspherewebClient导航器中，浏览到分布式交换机。
2. 单击配置选项卡并展开设置。
3. 选择端口镜像选项并单击新建。

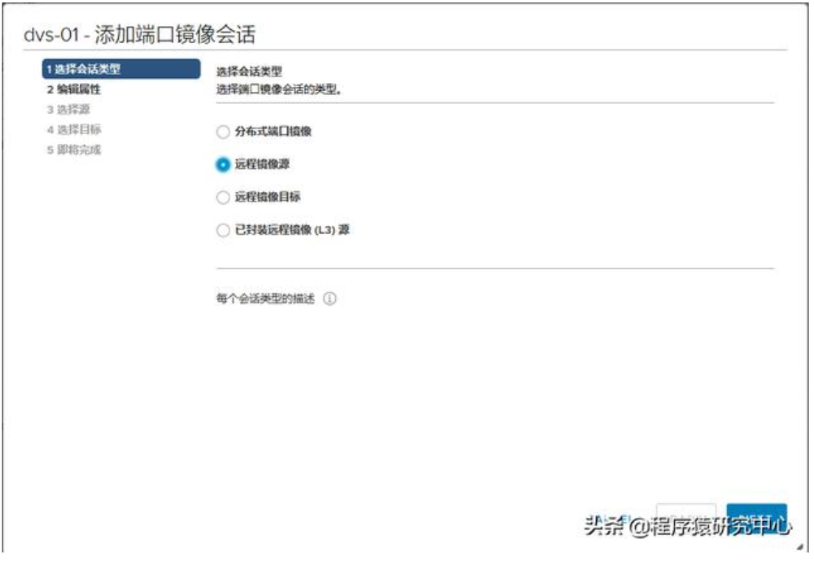

4. 选择端口镜像会话的会话类型

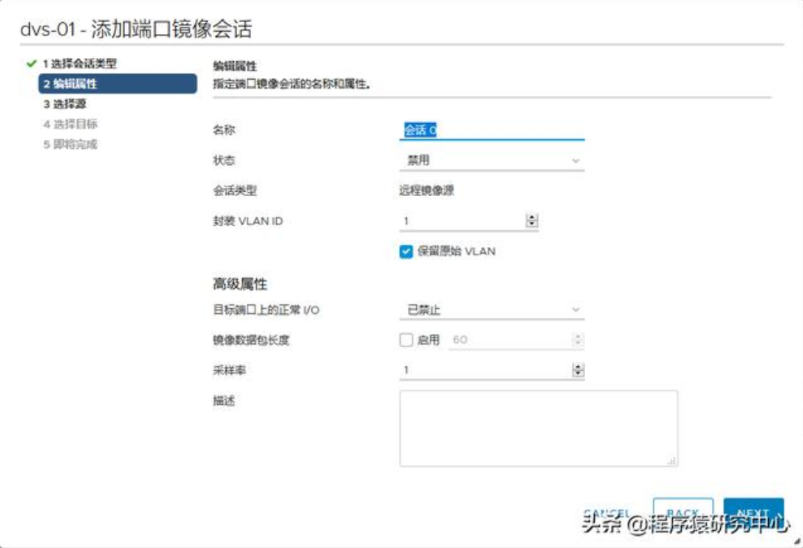

1. 编辑属性，名称、是否启用、封装的VLANID、正常IO不影响

1. 选择源

1. 选择要镜像的端口

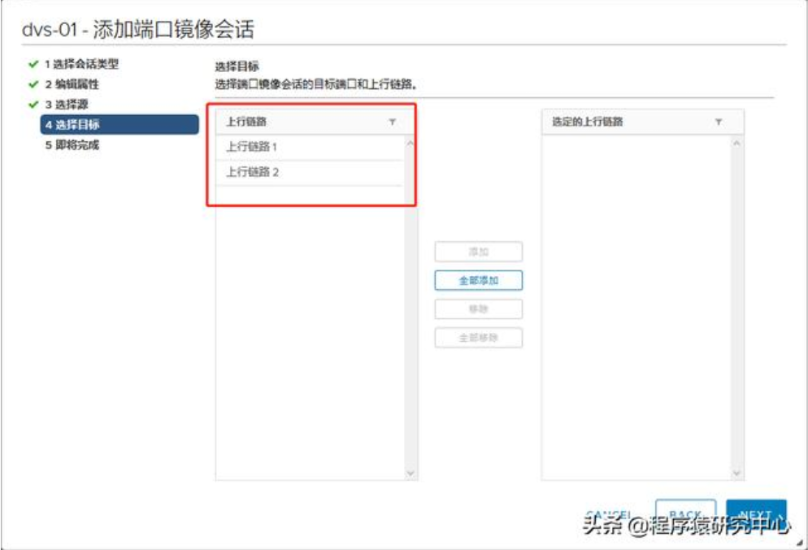

1. 选择目标-链路

注：以上上行链路的配置，如果选择了和源不是一个主机，最后保存的时候会报如下错

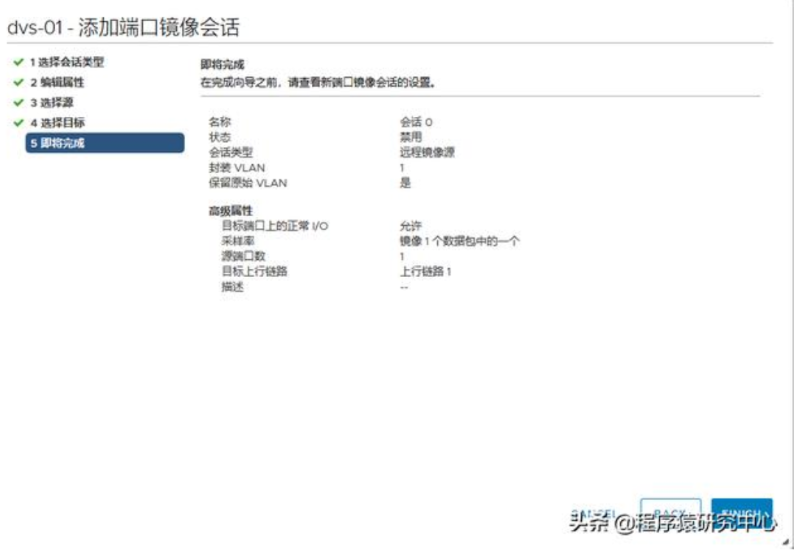

1. 确认配置，FINISH

至此，某端口流量已经封装成VLANx并镜像至上行链路，接下来，只需把该VLAN流量镜像至需要的端口即可。

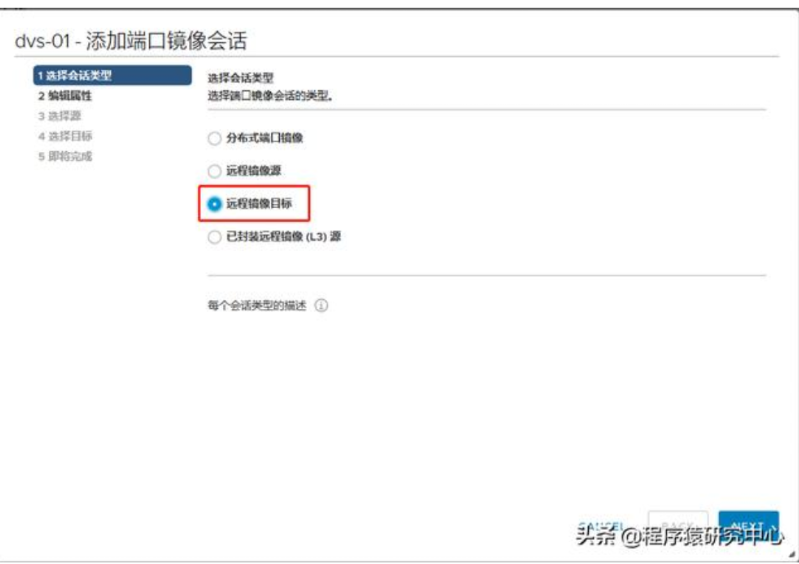

七、创建”远程镜像目标”

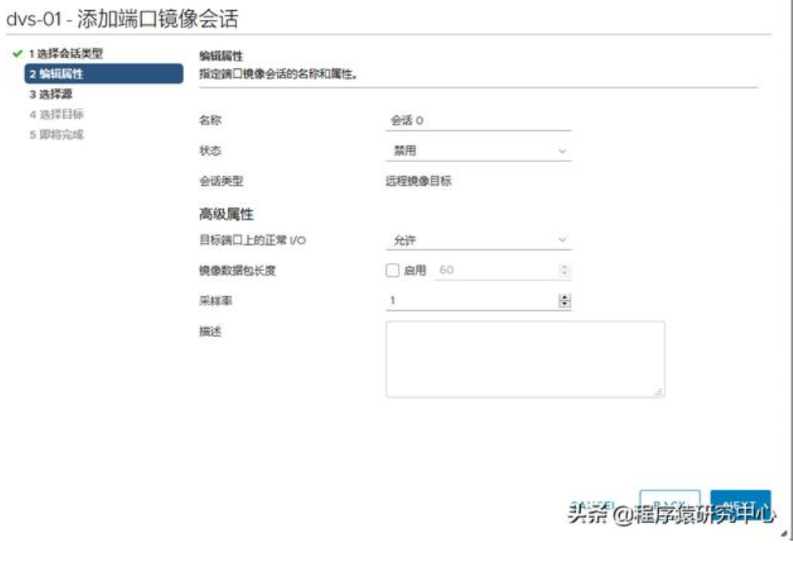

1. 编辑属性

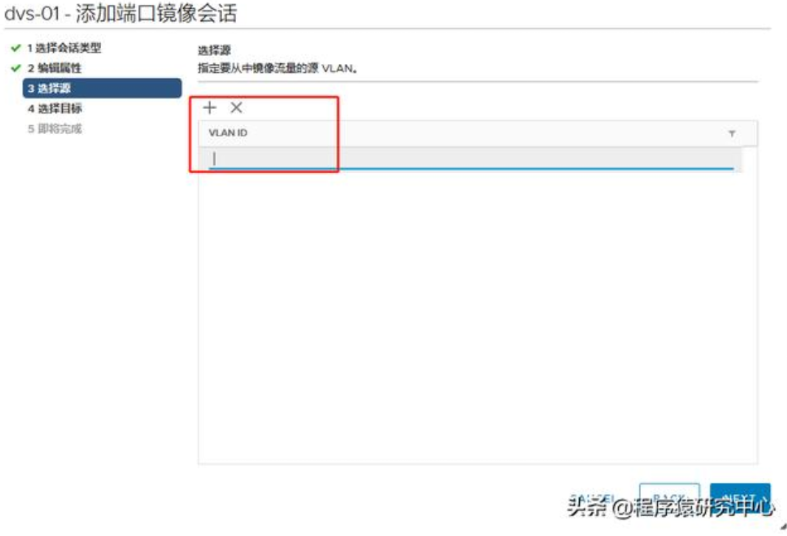

1. 选择源，配置以上封装的VLAN

1. 选择镜像目标，配置需要这些流量的端口

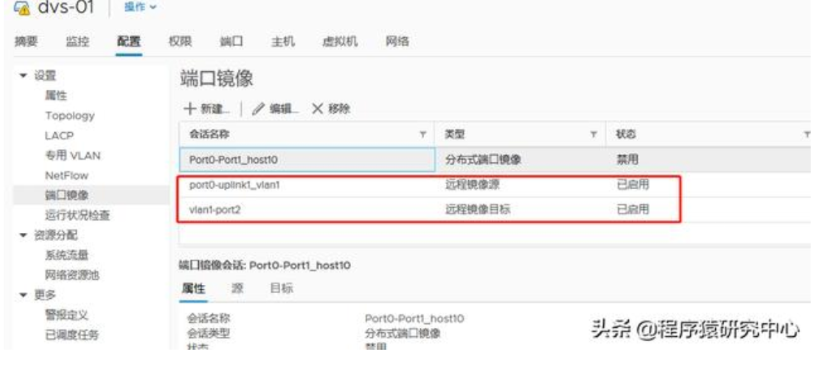

1. 完成配置，确保镜像会话都已启动

1. 测试
