Redis延时队列的简单实现

设计

之前学习Redis的时候发现有赞团队之前分享过一篇关于延时队列的设计：有赞延时队列 现在就尝试实现一下！
上文：SpringBoot 整合：RabbitMQ配置延时队列和消息重试

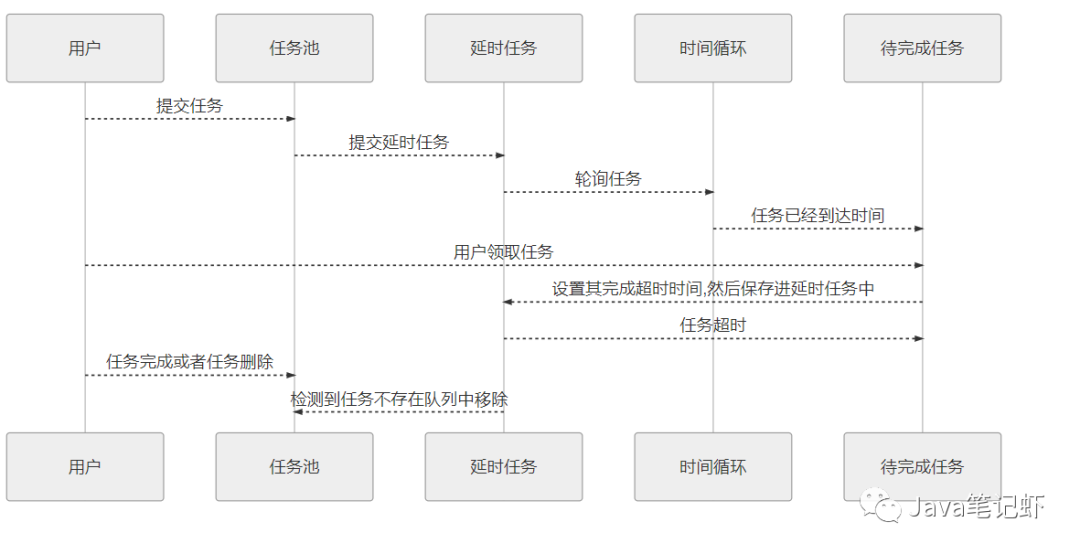

业务流程

首先我们分析下这个流程

1. 用户提交任务。首先将任务推送至延迟队列中。
2. 延迟队列接收到任务后，首先将任务推送至job pool中，然后计算其执行时间。
3. 然后生成延迟任务（仅仅包含任务id）放入某个桶中
4. 时间组件时刻轮询各个桶，当时间到达的时候从job pool中获得任务元信息。
5. 监测任务的合法性如果已经删除则pass。继续轮询。如果任务合法则再次计算时间
6. 如果合法则计算时间，如果时间合法：根据topic将任务放入对应的ready queue，然后从bucket中移除。如果时间不合法，则重新计算时间再次放入bucket，并移除之前的bucket中的内容
7. 消费端轮询对应topic的ready queue。获取job后做自己的业务逻辑。与此同时，服务端将已经被消费端获取的job按照其设定的TTR，重新计算执行时间，并将其放入bucket。
8. 完成消费后，发送finish消息，服务端根据job id删除对应信息。

对象

我们现在可以了解到中间存在的几个组件

• 延迟队列，为Redis延迟队列。实现消息传递
• Job pool 任务池保存job元信息。根据文章描述使用K/V的数据结构，key为ID，value为job
• Delay Bucket 用来保存业务的延迟任务。文章中描述使用轮询方式放入某一个Bucket可以知道其并没有使用topic来区分，个人这里默认使用顺序插入
• Timer 时间组件，负责扫描各个Bucket。根据文章描述存在多个Timer，但是同一个Timer同一时间只能扫描一个Bucket
• Ready Queue 负责存放需要被完成的任务，但是根据描述根据Topic的不同存在多个Ready Queue。

其中Timer负责轮询，Job pool、Delay Bucket、Ready Queue都是不同职责的集合。

任务状态

• ready：可执行状态，
• delay：不可执行状态，等待时钟周期。
• reserved：已被消费者读取，但没有完成消费。
• deleted：已被消费完成或者已被删除。

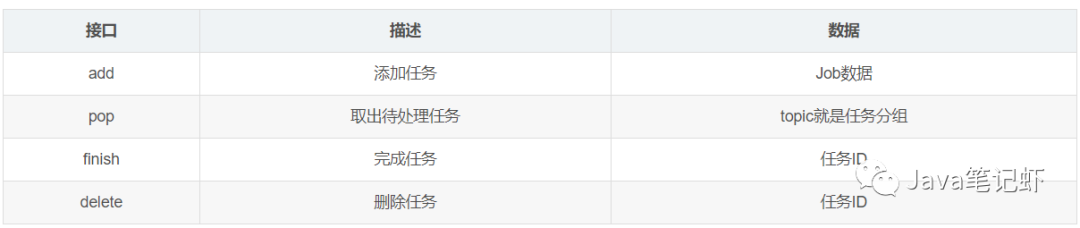

  对外提供的接口



  额外的内容

1. 首先根据状态状态描述，finish和delete操作都是将任务设置成deleted状态。
2. 根据文章描述的操作，在执行finish或者delete的操作的时候任务已经从元数据中移除，此时deleted状态可能只存在极短时间，所以实际实现中就直接删除了。
3. 文章中并没有说明响应超时后如何处理，所以个人现在将其重新投入了待处理队列。

4. 文章中因为使用了集群，所以使用redis的setnx锁来保证多个时间循环处理多个桶的时候不会出现重复循环。这里因为是简单的实现，所以就很简单的每个桶设置一个时间队列处理。也是为了方便简单处理。关于分布式锁可以看我之前的文章里面有描述。

   实现

   现在我们根据设计内容完成设计。这一块设计我们分四步完成

   任务及相关对象

   目前需要两个对象，一个是任务对象（job）一个负责保存任务引用的对象（delay job）
   任务对象

   @Data
   @AllArgsConstructor
   @NoArgsConstructor
   public class Job implements Serializable {
    /**
     * 延迟任务的唯一标识，用于检索任务
     */
    @JsonSerialize(using = ToStringSerializer.class)
    private Long id;
    /**
     * 任务类型（具体业务类型）
     */
    private String topic;
    /**
     * 任务的延迟时间
     */
    private long delayTime;
    /**
     * 任务的执行超时时间
     */
    private long ttrTime;
    /**
     * 任务具体的消息内容，用于处理具体业务逻辑用
     */
    private String message;
    /**
     * 重试次数
     */
    private int retryCount;
    /**
     * 任务状态
     */
    private JobStatus status;
   }

   任务引用对象

   @Data
   @AllArgsConstructor
   public class DelayJob implements Serializable {
    /**
     * 延迟任务的唯一标识
     */
    private long jodId;
    /**
     * 任务的执行时间
     */
    private long delayDate;
    /**
     * 任务类型（具体业务类型）
     */
    private String topic;
    public DelayJob(Job job) {
        this.jodId = job.getId();
        this.delayDate = System.currentTimeMillis() + job.getDelayTime();
        this.topic = job.getTopic();
    }
    public DelayJob(Object value, Double score) {
        this.jodId = Long.parseLong(String.valueOf(value));
        this.delayDate = System.currentTimeMillis() + score.longValue();
    }
   }

   容器

   目前我们需要完成三个容器的创建，Job任务池、延迟任务容器、待完成任务容器
   job任务池，为普通的K/V结构，提供基础的操作

   @Component
   @Slf4j
   public class JobPool {
    @Autowired
    private RedisTemplate redisTemplate;
    private String NAME = "job.pool";
    private BoundHashOperations getPool () {
        BoundHashOperations ops = redisTemplate.boundHashOps(NAME);
        return ops;
    }
    /**
     * 添加任务
     * @param job
     */
    public void addJob (Job job) {
        log.info("任务池添加任务：{}", JSON.toJSONString(job));
        getPool().put(job.getId(),job);
        return ;
    }
    /**
     * 获得任务
     * @param jobId
     * @return
     */
    public Job getJob(Long jobId) {
        Object o = getPool().get(jobId);
        if (o instanceof Job) {
            return (Job) o;
        }
        return null;
    }
    /**
     * 移除任务
     * @param jobId
     */
    public void removeDelayJob (Long jobId) {
        log.info("任务池移除任务：{}",jobId);
        // 移除任务
        getPool().delete(jobId);
    }
   }

   延迟任务，使用可排序的ZSet保存数据，提供取出最小值等操作

   @Slf4j
   @Component
   public class DelayBucket {
    @Autowired
    private RedisTemplate redisTemplate;
    private static AtomicInteger index = new AtomicInteger(0);
    @Value("${thread.size}")
    private int bucketsSize;
    private List <String> bucketNames = new ArrayList <>();
    @Bean
    public List <String> createBuckets() {
        for (int i = 0; i < bucketsSize; i++) {
            bucketNames.add("bucket" + i);
        }
        return bucketNames;
    }
    /**
     * 获得桶的名称
     * @return
     */
    private String getThisBucketName() {
        int thisIndex = index.addAndGet(1);
        int i1 = thisIndex % bucketsSize;
        return bucketNames.get(i1);
    }
    /**
     * 获得桶集合
     * @param bucketName
     * @return
     */
    private BoundZSetOperations getBucket(String bucketName) {
        return redisTemplate.boundZSetOps(bucketName);
    }
    /**
     * 放入延时任务
     * @param job
     */
    public void addDelayJob(DelayJob job) {
        log.info("添加延迟任务:{}", JSON.toJSONString(job));
        String thisBucketName = getThisBucketName();
        BoundZSetOperations bucket = getBucket(thisBucketName);
        bucket.add(job,job.getDelayDate());
    }
    /**
     * 获得最新的延期任务
     * @return
     */
    public DelayJob getFirstDelayTime(Integer index) {
        String name = bucketNames.get(index);
        BoundZSetOperations bucket = getBucket(name);
        Set<ZSetOperations.TypedTuple> set = bucket.rangeWithScores(0, 1);
        if (CollectionUtils.isEmpty(set)) {
            return null;
        }
        ZSetOperations.TypedTuple typedTuple = (ZSetOperations.TypedTuple) set.toArray()[0];
        Object value = typedTuple.getValue();
        if (value instanceof DelayJob) {
            return (DelayJob) value;
        }
        return null;
    }
    /**
     * 移除延时任务
     * @param index
     * @param delayJob
     */
    public void removeDelayTime(Integer index,DelayJob delayJob) {
        String name = bucketNames.get(index);
        BoundZSetOperations bucket = getBucket(name);
        bucket.remove(delayJob);
    }
   }

   待完成任务，内部使用topic进行细分，每个topic对应一个list集合 ``` @Component @Slf4j public class ReadyQueue { @Autowired private RedisTemplate redisTemplate; private String NAME = “process.queue”; private String getKey(String topic) {

    return NAME + topic;

   } /**

   • 获得队列
   • @param topic
   • @return / private BoundListOperations getQueue (String topic) { BoundListOperations ops = redisTemplate.boundListOps(getKey(topic)); return ops; } /*
   • 设置任务
   • @param delayJob / public void pushJob(DelayJob delayJob) { log.info(“执行队列添加任务:{}”,delayJob); BoundListOperations listOperations = getQueue(delayJob.getTopic()); listOperations.leftPush(delayJob); } /*
   • 移除并获得任务
   • @param topic
   • @return */ public DelayJob popJob(String topic) { BoundListOperations listOperations = getQueue(topic); Object o = listOperations.leftPop(); if (o instanceof DelayJob) {

      log.info("执行队列取出任务:{}", JSON.toJSONString((DelayJob) o));
      return (DelayJob) o;

     } return null; }

}

<a name="qzEtn"></a>
### 轮询处理
设置了线程池为每个bucket设置一个轮询操作

@Component public class DelayTimer implements ApplicationListener { @Autowired private DelayBucket delayBucket; @Autowired private JobPool jobPool; @Autowired private ReadyQueue readyQueue;

@Value("${thread.size}")
private int length;

@Override
public void onApplicationEvent(ContextRefreshedEvent contextRefreshedEvent) {
    ExecutorService executorService = new ThreadPoolExecutor(
            length,
            length,
            0L, TimeUnit.MILLISECONDS,
            new LinkedBlockingQueue <Runnable>());
    for (int i = 0; i < length; i++) {
        executorService.execute(
                new DelayJobHandler(
                        delayBucket,
                        jobPool,
                        readyQueue,
                        i));
    }

}

}

<a name="PWriX"></a>
### 测试请求

/**

• 测试用请求

• @author daify **/ @RestController @RequestMapping(“delay”) public class DelayController {

  @Autowired private JobService jobService; /**

  • 添加
  • @param request
  • @return / @RequestMapping(value = “add”,method = RequestMethod.POST) public String addDefJob(Job request) { DelayJob delayJob = jobService.addDefJob(request); return JSON.toJSONString(delayJob); } /*
  • 获取
  • @return / @RequestMapping(value = “pop”,method = RequestMethod.GET) public String getProcessJob(String topic) { Job process = jobService.getProcessJob(topic); return JSON.toJSONString(process); } /*
  • 完成一个执行的任务
  • @param jobId
  • @return */ @RequestMapping(value = “finish”,method = RequestMethod.DELETE) public String finishJob(Long jobId) { jobService.finishJob(jobId); return “success”; } @RequestMapping(value = “delete”,method = RequestMethod.DELETE) public String deleteJob(Long jobId) { jobService.deleteJob(jobId); return “success”; }

}

<a name="yKWB2"></a>
## 测试
<a name="s47A1"></a>
## 添加延迟任务

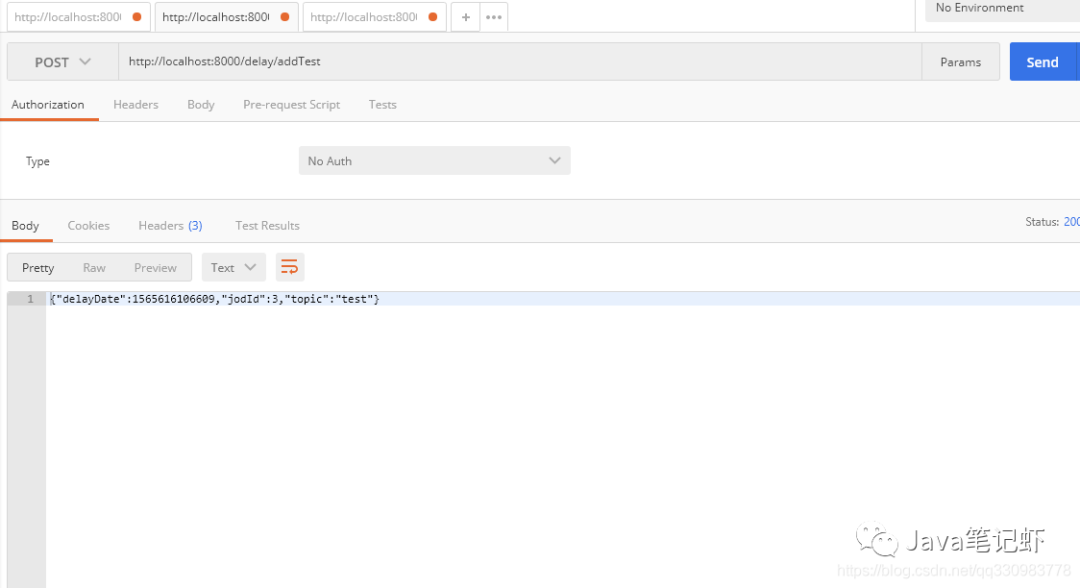

通过postman请求：localhost:8000/delay/add<br />![](https://cdn.nlark.com/yuque/0/2021/png/2687219/1617936615080-f475065f-3ad8-41ed-9df0-f2195171d960.png#align=left&display=inline&height=588&margin=%5Bobject%20Object%5D&originHeight=588&originWidth=1080&size=0&status=done&style=none&width=1080)<br />此时这条延时任务被添加进了线程池中

2019-08-12 21:21:36.589 INFO 21444 —- [nio-8000-exec-6] d.samples.redis.delay.container.JobPool : 任务池添加任务：{“delayTime”:10000,”id”:3,”message”:”tag:testid:3”,”retryCount”:0,”status”:”DELAY”,”topic”:”test”,”ttrTime”:10000} 2019-08-12 21:21:36.609 INFO 21444 —- [nio-8000-exec-6] d.s.redis.delay.container.DelayBucket : 添加延迟任务:{“delayDate”:1565616106609,”jodId”:3,”topic”:”test”}

根据设置10秒钟之后任务会被添加至ReadyQueue中

2019-08-12 21:21:46.744 INFO 21444 —- [pool-1-thread-4] d.s.redis.delay.container.ReadyQueue : 执行队列添加任务:DelayJob(jodId=3, delayDate=1565616106609, topic=test)

<a name="FE5W8"></a>
### 获得任务
这时候我们请求localhost:8000/delay/pop<br />这个时候任务被响应，修改状态的同时设置其超时时间，然后放置在DelayBucket中

2019-08-09 19:36:02.342 INFO 58456 —- [nio-8000-exec-3] d.s.redis.delay.container.ReadyQueue : 执行队列取出任务:{“delayDate”:1565321728704,”jodId”:1,”topic”:”测试”} 2019-08-09 19:36:02.364 INFO 58456 —- [nio-8000-exec-3] d.samples.redis.delay.container.JobPool : 任务池添加任务：{“delayTime”:10000,”id”:1,”message”:”延迟10秒，超时30秒”,”retryCount”:0,”status”:”RESERVED”,”topic”:”测试”,”ttrTime”:30000} 2019-08-09 19:36:02.384 INFO 58456 —- [nio-8000-exec-3] d.s.redis.delay.container.DelayBucket : 添加延迟任务:{“delayDate”:1565321792364,”jodId”:1,”topic”:”测试”}

按照设计在30秒后，任务假如没有被消费将会重新放置在ReadyQueue中

2019-08-12 21:21:48.239 INFO 21444 —- [nio-8000-exec-7] d.s.redis.delay.container.ReadyQueue : 执行队列取出任务:{“delayDate”:1565616106609,”jodId”:3,”topic”:”test”} 2019-08-12 21:21:48.261 INFO 21444 —- [nio-8000-exec-7] d.samples.redis.delay.container.JobPool : 任务池添加任务：{“delayTime”:10000,”id”:3,”message”:”tag:testid:3”,”retryCount”:0,”status”:”RESERVED”,”topic”:”test”,”ttrTime”:10000}

<a name="WeKyT"></a>
### 任务的删除/消费
现在我们请求：localhost:8000/delay/delete<br />![](https://cdn.nlark.com/yuque/0/2021/png/2687219/1617936614979-325a37e5-cb8d-4ae1-a38d-ce9446fb04ba.png#align=left&display=inline&height=635&margin=%5Bobject%20Object%5D&originHeight=635&originWidth=1080&size=0&status=done&style=none&width=1080)<br />此时在Job pool中此任务将会被移除，此时元数据已经不存在，但任务还在DelayBucket中循环，然而在循环中当检测到元数据已经不存的话此延时任务会被移除。

2019-08-12 21:21:54.880 INFO 21444 —- [nio-8000-exec-8] d.samples.redis.delay.container.JobPool : 任务池移除任务：3 2019-08-12 21:21:59.104 INFO 21444 —- [pool-1-thread-5] d.s.redis.delay.handler.DelayJobHandler : 移除不存在任务:{“delayDate”:1565616118261,”jodId”:3,”topic”:”test”} ``` 本篇文章涉及的源码下载地址：

https://gitee.com/daifyutils/springboot-samples
