AQS简介

AQS的定义

AbstractQueuedSynchronizer简称AQS，它是Java中的锁的一个核心类，几乎所有Java层面的锁都是基于AQS设计的。AQS是一个用来构建锁和同步器的框架，使用AQS能简单且高效地构造出应用广泛的大量的同步器，比如：ReentrantLock、Semaphore、ReentrantReadWriteLock、SynchronousQueue、FutureTask等等皆是基于AQS的。当然，我们自己也能利用AQS非常轻松容易地构造出符合我们自己需求的同步器。下面则是AQS的方法架构图：

当有自定义同步器接入时，只需重写第一层所需要的部分方法即可，不需要关注底层具体的实现流程。当自定义同步器进行加锁或者解锁操作时，先经过第一层的API进入AQS内部方法，然后经过第二层进行锁的获取，接着对于获取锁失败的流程，进入第三层和第四层的等待队列处理，而这些处理方式均依赖于第五层的基础数据提供层。

AQS原理概述

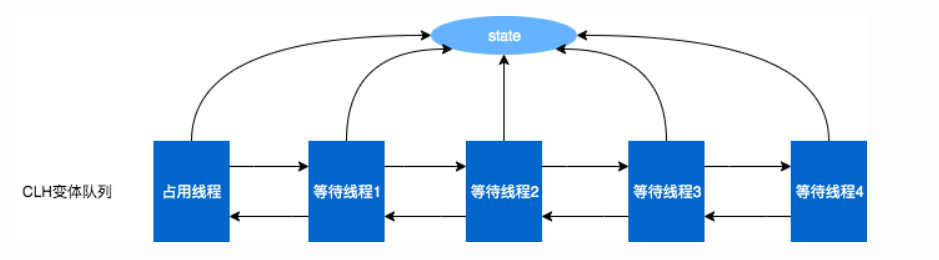

AQS核心思想是：如果被请求的共享资源空闲，那么就将当前请求资源的线程设置为有效的工作线程，将共享资源设置为锁定状态；如果共享资源被占用，就需要一定的阻塞等待唤醒机制来保证锁分配。这个机制主要用的是CLH队列的变体实现的，将暂时获取不到锁的线程加入到队列中，如下图所示：

注意：

• CLH：Craig、Landin and Hagersten队列，是单向链表，AQS中的队列是CLH变体的虚拟双向队列，AQS是通过将每条请求共享资源的线程封装成一个节点来实现锁的分配
• 虚拟的双向队列即不存在队列实例对象，仅存在结点之间的关联关系
• AQS使用一个Volatile的int类型的成员变量来表示同步状态，通过内置的FIFO队列来完成资源获取的排队工作，通过CAS完成对State值的修改

AQS底层数据结构

AQS中包含两个内部类：Node类和ConditionObject类。

内部类 - Node类

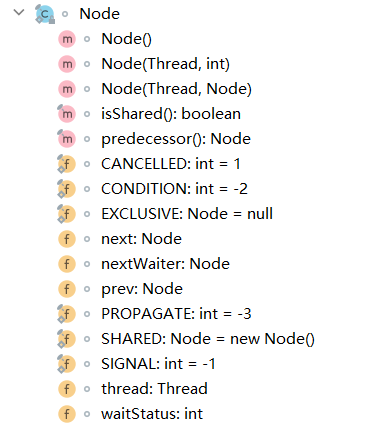

首先了解一下它主要的属性：int waitStatus、Node prev、Node next、Thread thread、Node nextWaiter；主要的方法是：boolean isShared()、Node predecessor() 以及几个构造方法。

核心属性

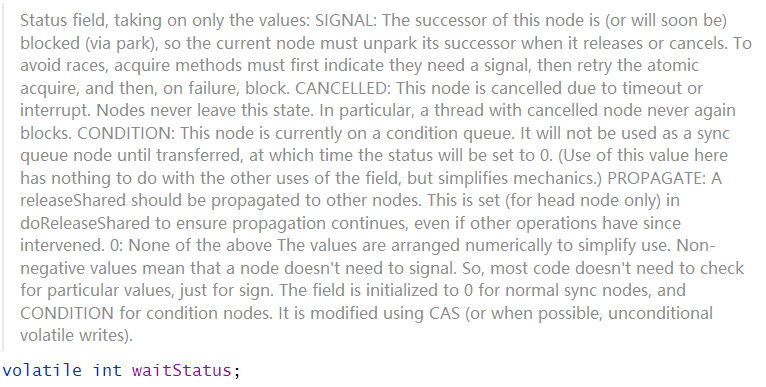

waitSatus属性

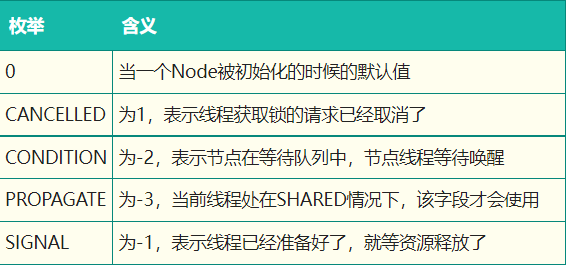

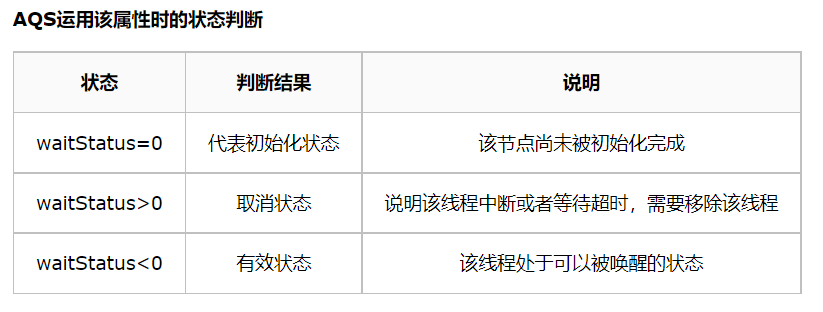

被volatile修饰的属性waitSatus表示当前结点在CLH变体队列中的状态。而waitStatus有以下几个状态量：

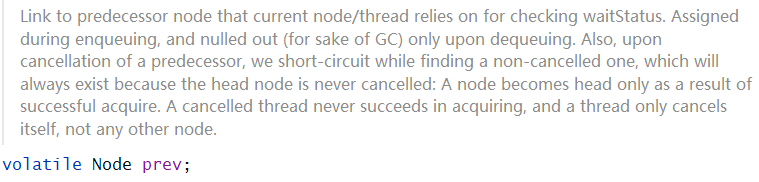

prev属性

prev是一个被volatile修饰的属性，它表示的是CLH队列中当前结点的前一个Node结点。

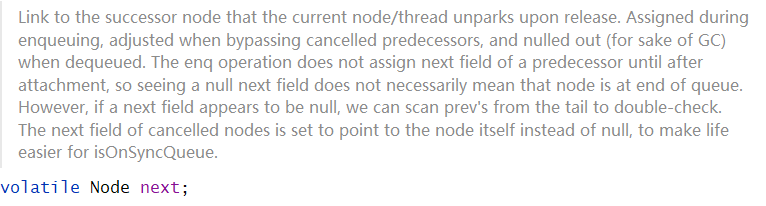

next属性

next表示的是CLH队列中当前结点的下一个Node结点。

thread属性

thread属性表示的是当前结点关联的线程对象。

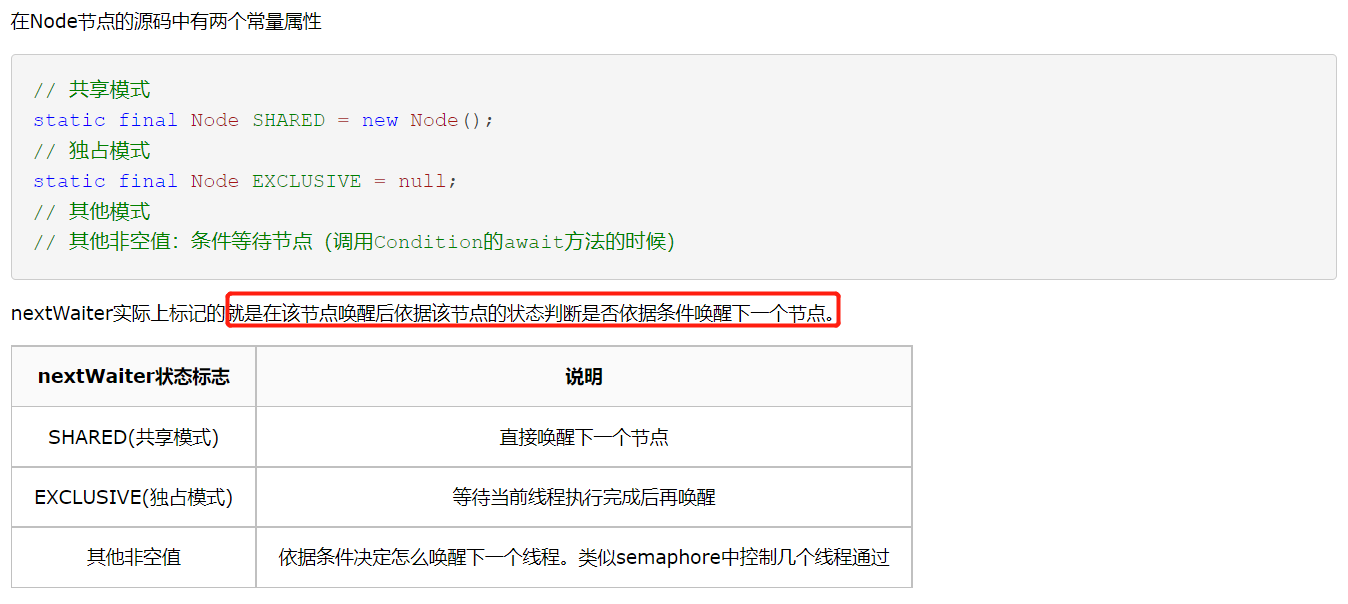

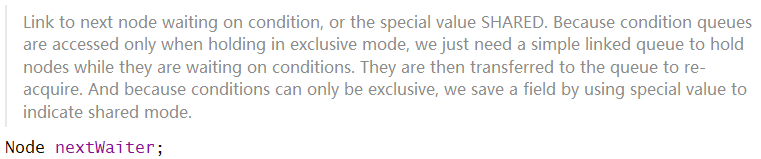

nextWaiter属性

AQS中的阻塞队列（即LCH）采用的是用双向链表保存，用prve和next相互链接；而AQS中条件队列（即下面将要提到的ConditionObject内部类的底层结构）是使用单向链表保存的，而这里的nextWaiter就是用来连接这个单向链表的。此外，还有两个属性，而这两个属性其实是nextWaiter的两个状态：

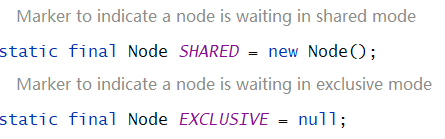

这两个属性是用来标识是独占模式还是共享模式，即对应AQS的独占锁和共享锁。

核心方法

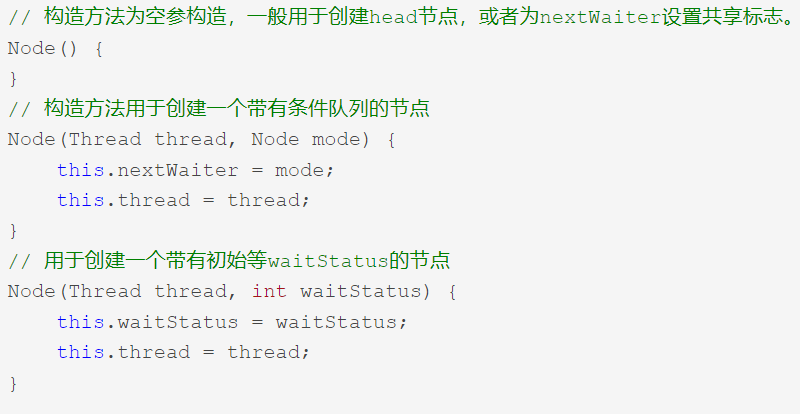

构造方法

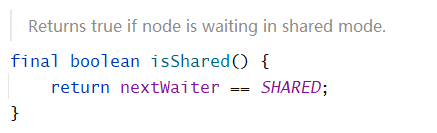

isShared方法

该方法用于判断当前Node是否为共享结点。

predecessor方法

该方法用于获取当前结点的前置节点。

内部类 - ConditionObject类

核心属性

firstWaiter和lastWaiter属性

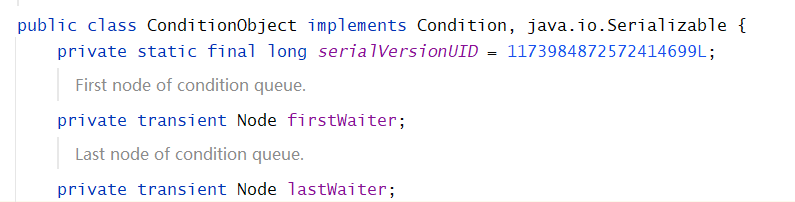

可以看到ConditionObject实现了Condition接口，因此，之前的RenntrantLock的条件变量其实就是使用的ConditionObject对象。

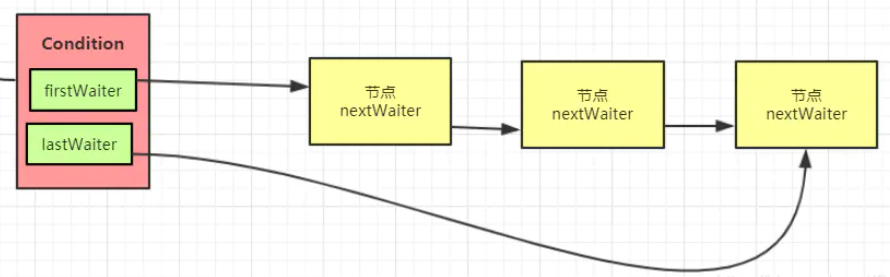

可以看到，最主要的两个属性就是“Node firstWaiter”和“Node lastWaiter”，他们分别指向条件队列的头结点和尾结点，这个条件队列各个结点之间又使用了前面的Node类的nextWaiter
属性来关联，并且通过前面waitStatus的状态可知位于条件队列中的Node的waitStatus=-1，即对应“Node.CONDITION”。

核心方法

addConditionWaiter方法

private Node addConditionWaiter() {
            Node t = lastWaiter;
            // If lastWailastWaiterter is cancelled, clean out.
            //如果lastWaiter不处于Node.CONDITION
            if (t != null && t.waitStatus != Node.CONDITION) {
                //清空等待队列中状态不为-1（waitStatus=Node.CONDITION）

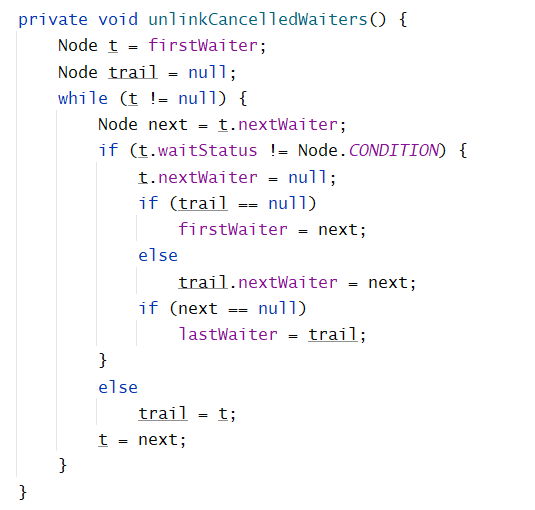

                unlinkCancelledWaiters();
                t = lastWaiter;
            }
            Node node = new Node(Thread.currentThread(), Node.CONDITION);
            if (t == null)
                firstWaiter = node;
            else
                t.nextWaiter = node;
            lastWaiter = node;
            return node;
        }

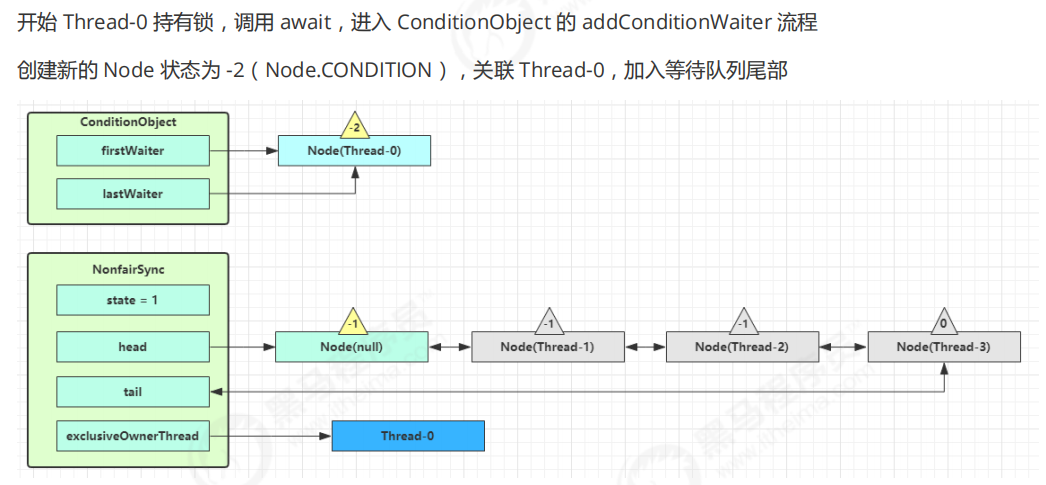

可以看到，该方法的作用其实就是把当前线程添加进等待队列里面去。

await方法

public final void await() throws InterruptedException {
      if (Thread.interrupted())
          throw new InterruptedException();
      //将当前线程添加进等待队列
      Node node = addConditionWaiter();
      //释放锁
      int savedState = fullyRelease(node);
      int interruptMode = 0;
      //判断当前线程的结点是否在CLH中，
      //如果没有放入，则阻塞，继续 while 循环（如果已经中断了，则退出）
      while (!isOnSyncQueue(node)) {
          //不再CLH中，则park当前线程
          LockSupport.park(this);
          ////如果已经中断了，则退出
          if ((interruptMode = checkInterruptWhileWaiting(node)) != 0)
              break;
      }
      //如果在LCH中，则会尝试获取锁
      if (acquireQueued(node, savedState) && interruptMode != THROW_IE)
          interruptMode = REINTERRUPT;
      if (node.nextWaiter != null) // clean up if cancelled
          unlinkCancelledWaiters();
      if (interruptMode != 0)
          reportInterruptAfterWait(interruptMode);
  }

注意：

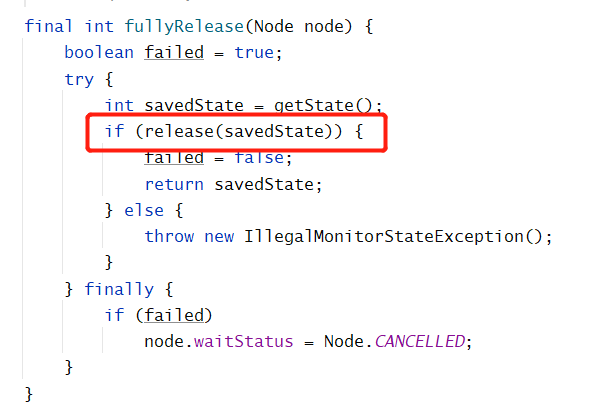

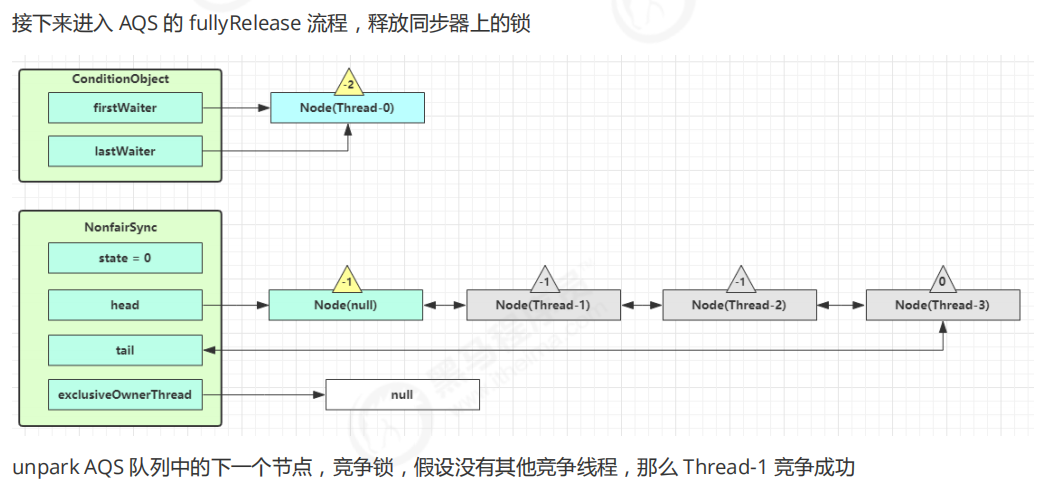

• 先只需要知道release方法是释放当前线程持有的锁即可，具体实现暂不展开。
• “如果在LCH中，则会尝试获取锁”这一块也暂时不展开

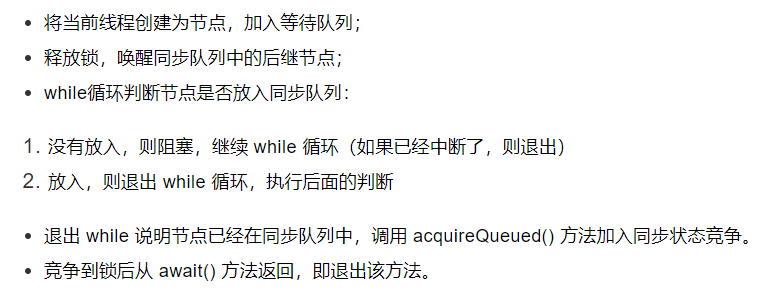

可见，调用 Condition 的 await() 方法会使当前线程进入等待队列并释放锁，线程状态变为等待状态。当前，还有几个其它await一样功能的方法，比如：awaitNanos(long nanosTimeout)、awaitUntil(Date deadline)、await(long time, TimeUnit unit)，实现都是一样的，只是加了一些时间上的限制。形象流程图如下所示：

signal方法

public final void signal() {
     //判断当前线程是否获取了锁，只有获得锁的线程才有资格调用该方法
    if (!isHeldExclusively())
        throw new IllegalMonitorStateException();
    Node first = firstWaiter;
    if (first != null)
        doSignal(first);
}

• 先判断当前线程是否获取了锁；
• 然后对首节点调用 doSignal() 方法。

  isHeldExclusively方法的作用是判断当前实现是否获得锁，由AQS的子类重写，这里暂不具体展开。

  private void doSignal(Node first) {
      do {
          //等待队列的首结点修改为first.nextWaiter（即firstWaiter.nextWaiter）
          if ( (firstWaiter = first.nextWaiter) == null)
              lastWaiter = null;
          first.nextWaiter = null;
      } while (!transferForSignal(first) &&
               (first = firstWaiter) != null);
  }

• 修改首节点；
• 调用 transferForSignal() 方法将节点移动到同步队列。

  final boolean transferForSignal(Node node) {
     //利用CAS将结点状态变为0.即初始化状态
     if (!compareAndSetWaitStatus(node, Node.CONDITION, 0))
         return false;
     //将该节点加入同步队列
     Node p = enq(node);
     int ws = p.waitStatus;
    //如果结点p的状态为cancel 或者修改waitStatus失败，则直接unpark唤醒
     if (ws > 0 || !compareAndSetWaitStatus(p, ws, Node.SIGNAL))
         LockSupport.unpark(node.thread);
     return true;
  }

  注意：compareAndSetWaitStatus(p, ws, Node.SIGNAL)是将结点修改为“准备抢锁状态”

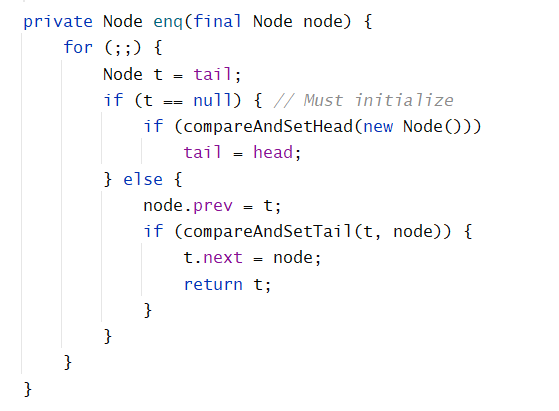

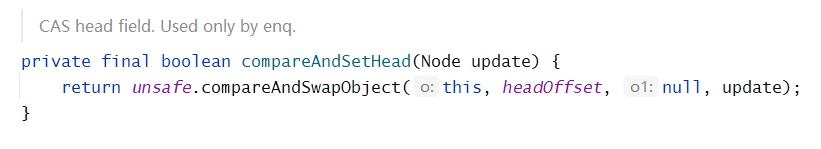

可见，enq方法在不断自旋地设置新的头结点和尾结点，注意这里的指的是LCH队列的头结点和尾结点；至于为什么当头结点为null要做一步“compareAndSetHead(new Node())”，其原因是LCH队列的头结点其实是一个占位结点，不对应任何线程，如下图所示：

可见，调用 Condition 的 signal() 方法，可以唤醒等待队列的首节点（等待时间最长），唤醒之前会将该节点移动到同步队列中。

形象流程如下：

AQS的核心属性与方法

核心属性

state属性

了解AQS底层的数据结构后，接下来学习AQS的同步状态——State。AQS中维护了一个名为state的字段，意为同步状态，是由Volatile修饰的，用于展示当前临界资源的获锁情况。state是在AQS中维护的唯一的共享状态，用来实现同步器同步。相关方法如下所示：

/**
 * The synchronization state.
 */
private volatile int state;
/**
 * Returns the current value of synchronization state.
 * This operation has memory semantics of a {@code volatile} read.
 * @return current state value
 */
protected final int getState() {
    return state;
}
/**
 * Sets the value of synchronization state.
 * This operation has memory semantics of a {@code volatile} write.
 * @param newState the new state value
 */
protected final void setState(int newState) {
    state = newState;
}
/**
 * Atomically sets synchronization state to the given updated
 * value if the current state value equals the expected value.
 * This operation has memory semantics of a {@code volatile} read
 * and write.
 *
 * @param expect the expected value
 * @param update the new value
 * @return {@code true} if successful. False return indicates that the actual
 *         value was not equal to the expected value.
 */
protected final boolean compareAndSetState(int expect, int update) {
    // See below for intrinsics setup to support this
    return unsafe.compareAndSwapInt(this, stateOffset, expect, update);
}

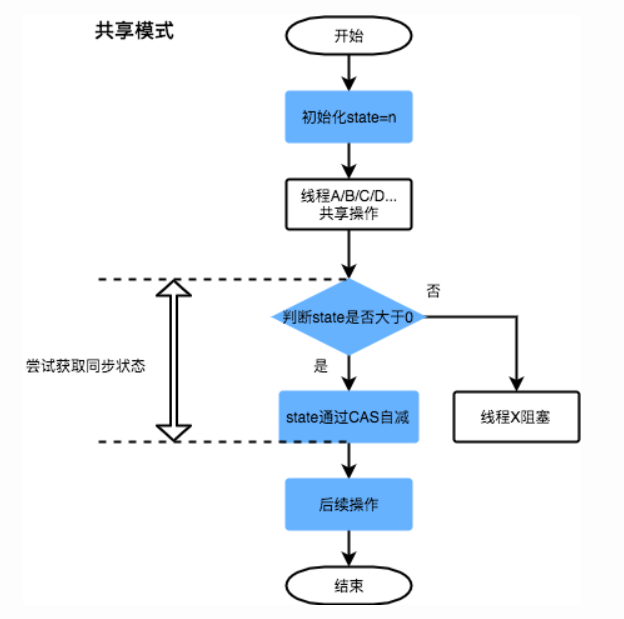

我们可以通过修改State字段表示的同步状态来实现多线程的独占模式和共享模式，加锁过程如下图所示：


同步器是独占模式还是共享模式，取决AQS子类的具体实现，比如：ReentrantLock实现采用的是独占模式。

head和tail属性

从上图很容易看出，head和tail分别代表的就是CLH队列的头结点和尾结点。

其它属性

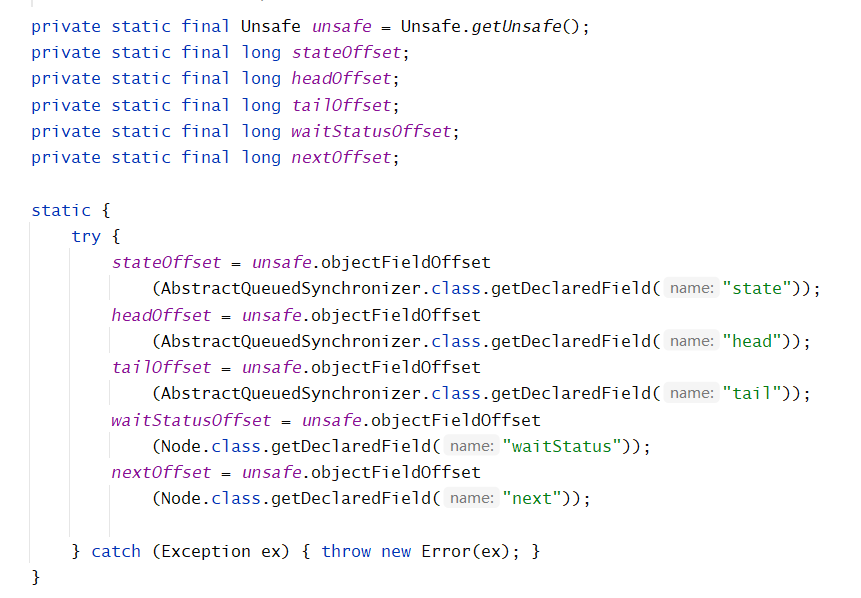

其它的属性就是一些对象属性的偏移地址、自旋时间spinForTimeoutThreshold，如：

核心方法

一般来说，自定义同步器要么是独占方式，要么是共享方式，因此它们也只需实现tryAcquire-tryRelease、tryAcquireShared-tryReleaseShared中的一种即可。AQS也支持自定义同步器同时实现独占和共享两种方式，如ReentrantReadWriteLock。ReentrantLock是独占锁，所以实现了tryAcquire-tryRelease。

独占锁的核心方法

acquire方法 - ReentrantLock原理

tryAcquire方法实现的是加锁作用。以ReentrantLock的非公平锁为例，下面是tryAcquire方法的调用流程：

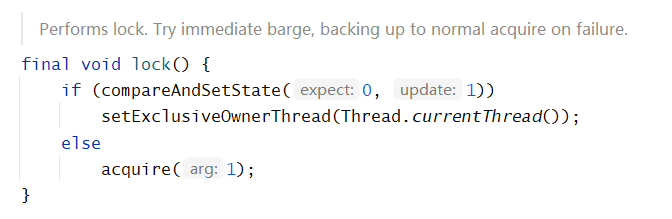

首先是ReentrantLock的lock方法：

可见，CAS成功则表示获取锁成功，然后调用setExclusiverOwnerThread方法：

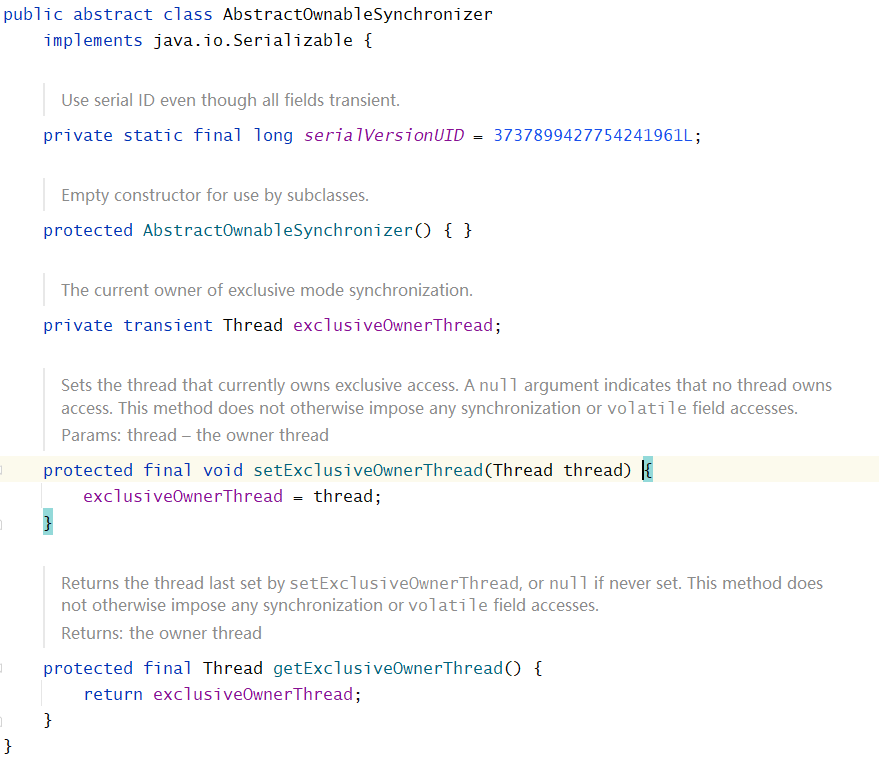

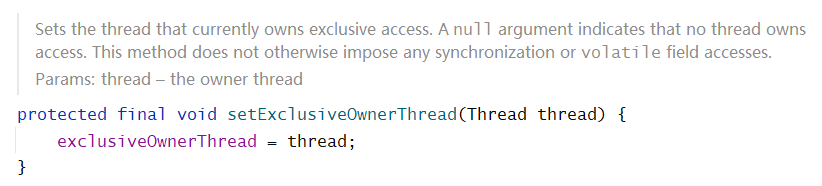

而这个setExclusiverOwnerThread方法，它是AQS的父类AbstractOwnableSynchronizer的方法

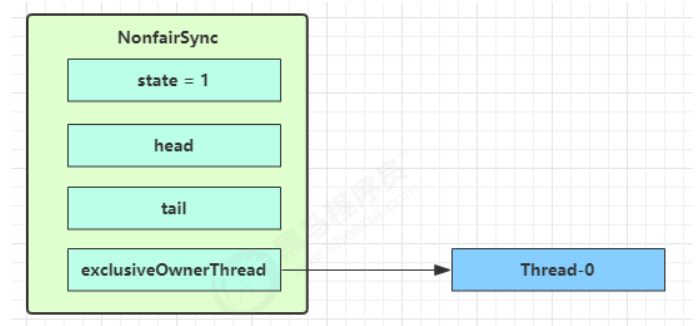

不难看出这个“exclusiveOwnerThread”就是独占锁的占用线程。如果没有竞争一定会独占成功，则加锁成功，如下示意图：

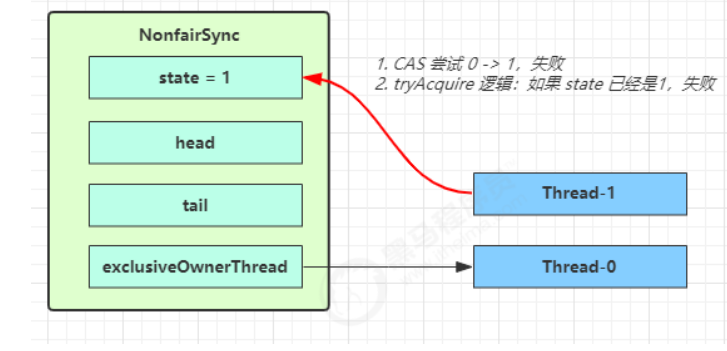

如果存在竞争，当前线程独占失败就会进入acquire(1)：

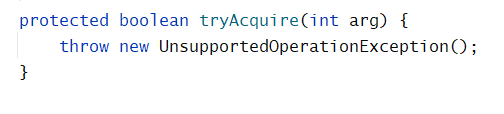

其中tryAcquire是再尝试一次获取锁：

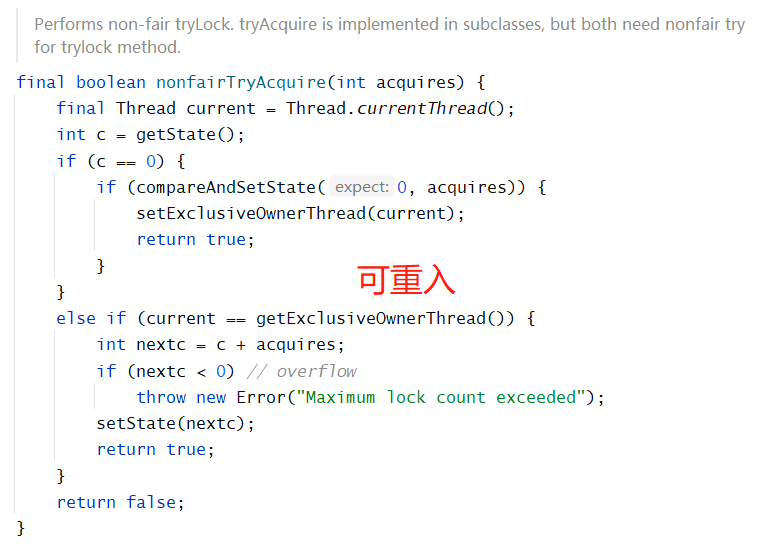

但是，它需要由AQS子类具体实现，下面是ReentrantLock的非公平锁的tryAcquire方法：

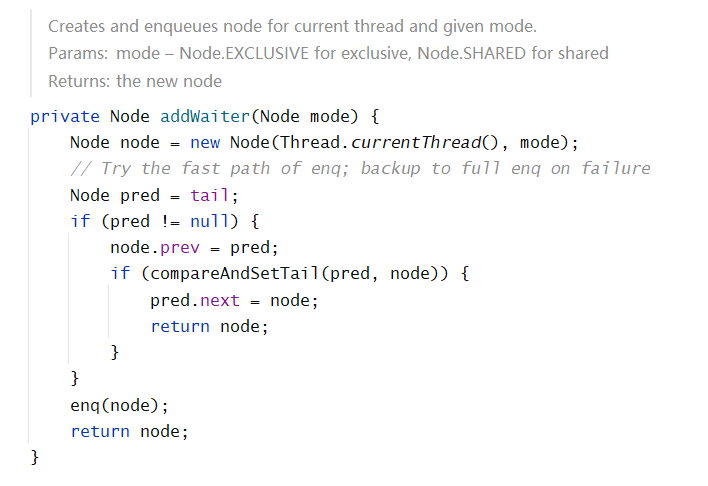

除了再一次尝试，ReentrantLock还再该方法实现了可重入的性质。如果还是获取锁失败，进入到“addWaiter”方法：

主要的流程如下：

• 通过当前的线程和锁模式新建一个节点
• Pred指针指向尾节点Tail
• 将New中Node的Prev指针指向Pred

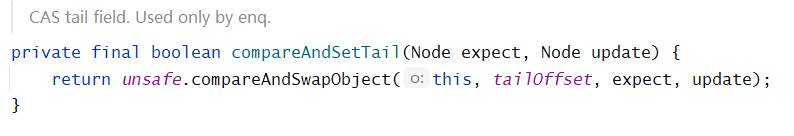

• 通过compareAndSetTail方法，完成尾节点的设置。这个方法主要是对tailOffset和Expect进行比较，如果tailOffset的Node和Expect的Node地址是相同的，那么设置Tail的值为Update的值

当然，如果如果Pred指针是Null（说明等待队列中没有元素），或者当前Pred指针和Tail指向的位置不同（说明被别的线程已经修改），就需要进入前面提到过的Enq的方法（如下图所示的Thread-1），即把当前线程加入CLH队列。

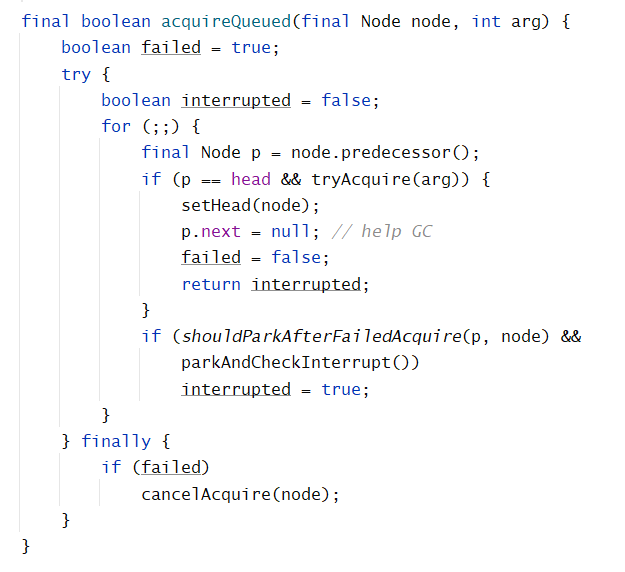

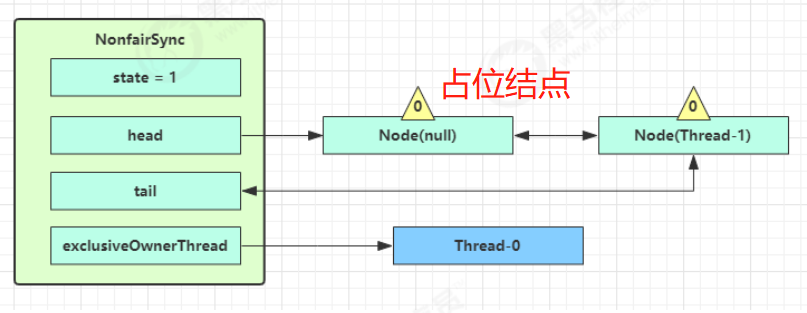

接着，进入到acquireQueued：

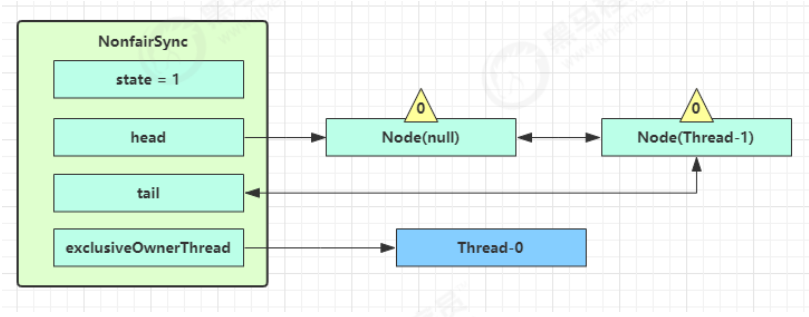

当前线程（Thread-1）进入 acquireQueued 逻辑：

1. acquireQueued 会在一个死循环中不断尝试获得锁，失败后进入 park 阻塞
2. 如果自己是紧邻着 head（排第二位），那么再次 tryAcquire 尝试获取锁，当然这时 state 仍为 1，失败

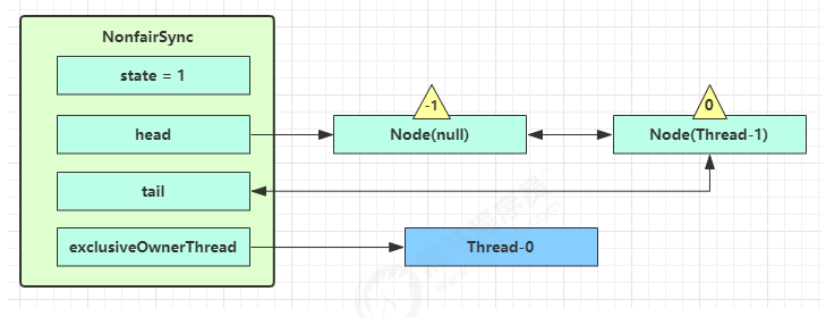

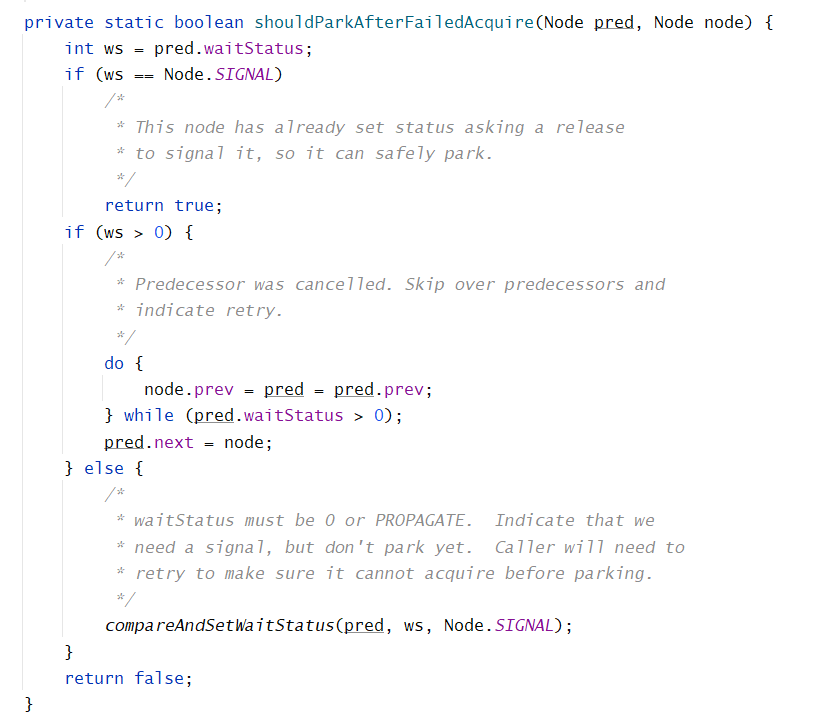

3. 进入 shouldParkAfterFailedAcquire 逻辑，将前驱 node，即 head 的 waitStatus 改为 -1，这次返回 false

1. shouldParkAfterFailedAcquire 执行完毕回到 acquireQueued ，再次 tryAcquire 尝试获取锁，当然这时 state 仍为 1，失败
2. 当再次进入 shouldParkAfterFailedAcquire 时，这时因为其前驱 node 的 waitStatus 已经是 -1，这次返回 true

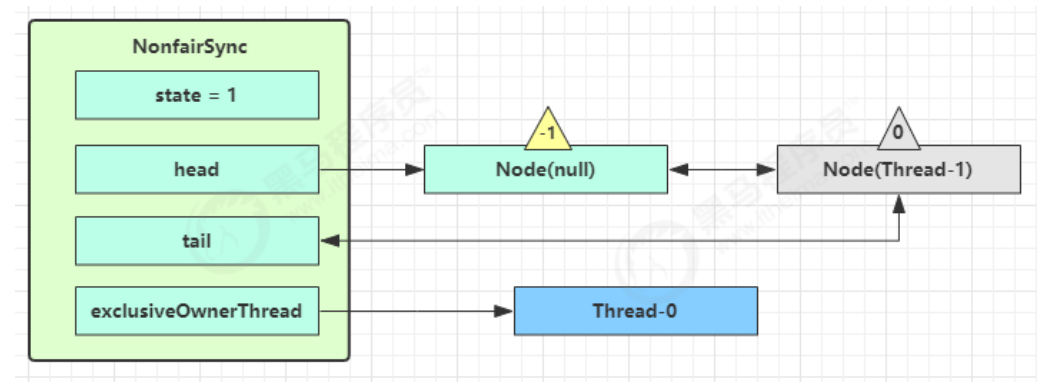

3. 进入 parkAndCheckInterrupt， Thread-1 park（灰色表示）

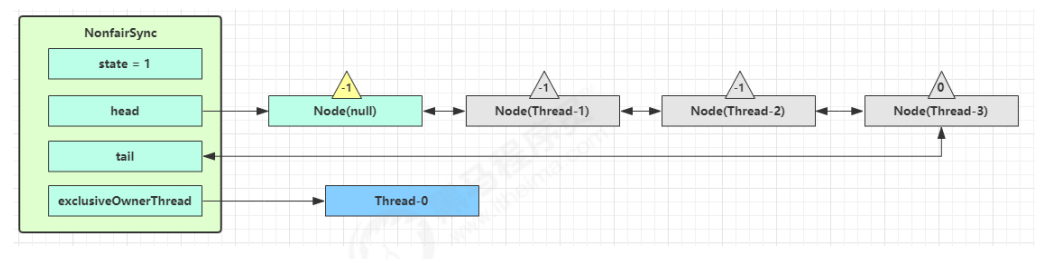

再次有多个线程经历上述过程竞争失败，变成这个样子：

release方法 - ReentrantLock原理

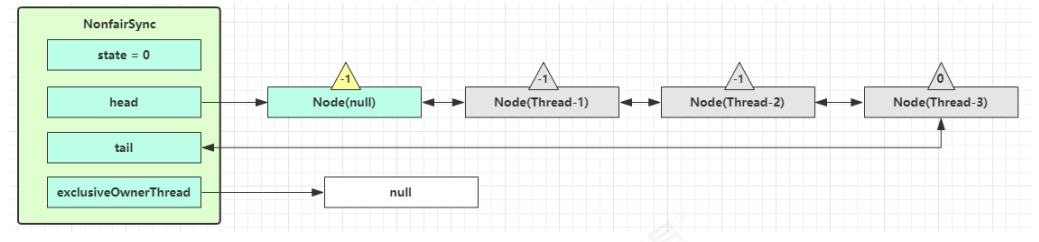

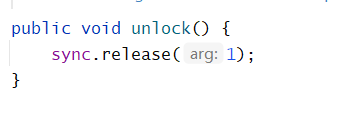

接上图，如果Thread-0这时候释放锁，即调用unlock：

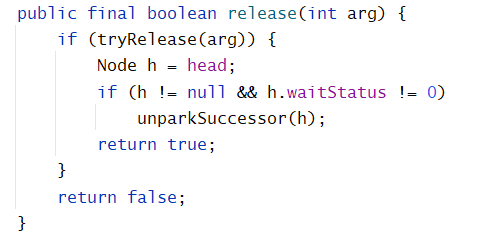

进入release方法：

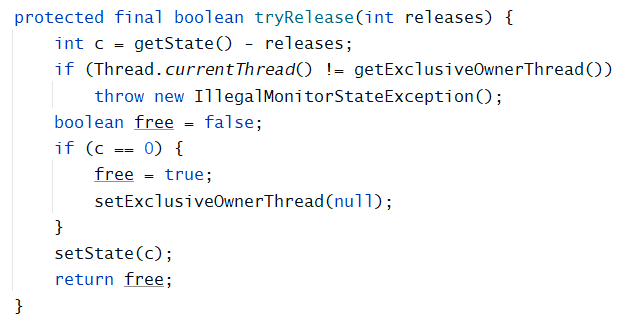

首先tryRelease：

如果成功了，设置“exclusiveOwnerThread”为null，state为0（因为没有重入，所以就会导致“getState() - releases=0”）：

回到releas方法，当前队列不为null，且 head 的 waitStatus = -1，进入unparkSuccessor 流程找到队列中离 head 最近的一个 Node（没取消的），unpark 恢复其运行，本例中即为 Thread-1回到 Thread-1 的 acquireQueued 流程：

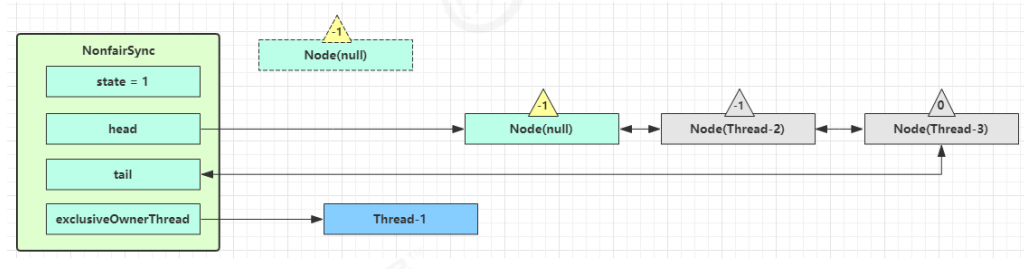

如果加锁成功（没有竞争），会设置：

• exclusiveOwnerThread 为 Thread-1，state = 1
• head 指向刚刚 Thread-1 所在的 Node，该 Node 清空 Thread
• 原本的 head 因为从链表断开，而可被垃圾回收

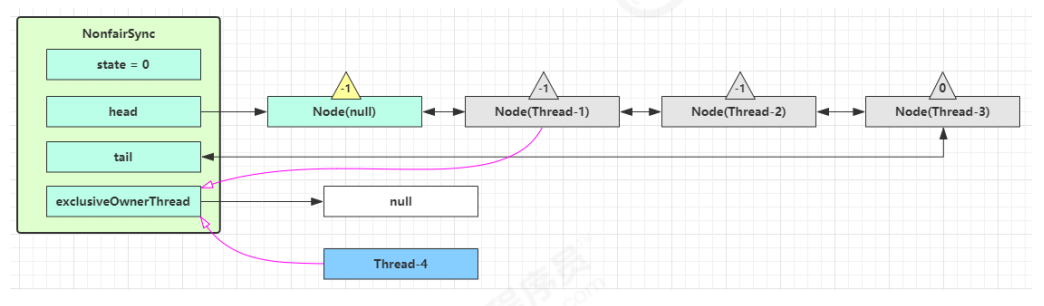

如果和其它线程竞争（非公平锁）又失败了，又要回到CLH队列去了：

共享锁的核心方法（todo）

acquireShared方法 - ReadLock原理

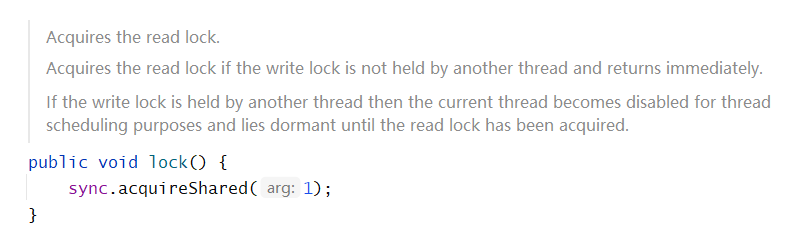

以ReentrantReadWriteLock中的读锁ReadLock为例，他就是共享锁，下面是下的lock方法：

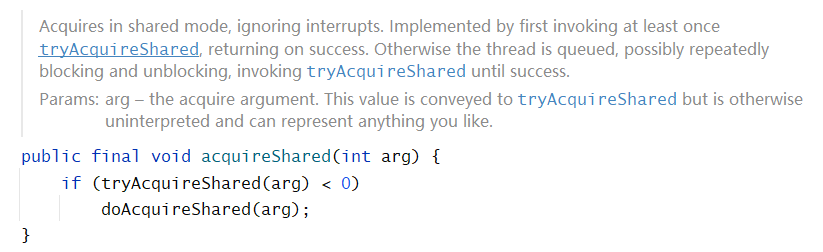

调用了核心方法acquireShared：

注意： tryAcquireShared 返回负数, 表示获取读锁失败

下面调用读写锁同步器的tryAcquireShared方法：

// Sync 继承过来的方法, 方便阅读, 放在此处
 protected final int tryAcquireShared(int unused) {
        Thread current = Thread.currentThread();
        int c = getState();
        // 如果是其它线程持有写锁, 获取读锁失败
        if ( exclusiveCount(c) != 0 &&
        getExclusiveOwnerThread() != current) {
          return -1;
        }
        int r = sharedCount(c);
        if ( // 读锁不该阻塞(如果老二是写锁，读锁该阻塞), 并且
        !readerShouldBlock() &&
        // 小于读锁计数, 并且
        r < MAX_COUNT &&
        // 尝试增加计数成功
        compareAndSetState(c, c + SHARED_UNIT)
        ) {
        // ... 省略不重要的代码
        return 1;
        }
        return fullTryAcquireShared(current);
 }

从这里其实就可以看出共享锁了，这段代码没有判断是否已经上了读锁（共享锁），只是判断是否上了写锁（独占锁）

如果获取读锁失败，进入doAcquireShared方法：

    private void doAcquireShared(int arg) {
        // 将当前线程关联到一个 Node 对象上, 模式为共享模式
        final Node node = addWaiter(Node.SHARED);
        boolean failed = true;
        try {
            boolean interrupted = false;
            for (;;) {
                final Node p = node.predecessor();
                if (p == head) {
                     // 再一次尝试获取读锁
                    int r = tryAcquireShared(arg);
                    if (r >= 0) {
                        // r 表示可用资源数, 在这里总是 1 允许传播，（唤醒 AQS 中下一个 Share 节点）
                        setHeadAndPropagate(node, r);
                        p.next = null; // help GC
                        if (interrupted)
                            selfInterrupt();
                        failed = false;
                        return;
                    }
                }
                // 是否在获取读锁失败时阻塞（前一个阶段 waitStatus == Node.SIGNAL）
                if (shouldParkAfterFailedAcquire(p, node) &&
                     // park 当前线程
                    parkAndCheckInterrupt())
                    interrupted = true;
            }
        } finally {
            if (failed)
                cancelAcquire(node);
        }
    }

其余逻辑不写了，贼jb多

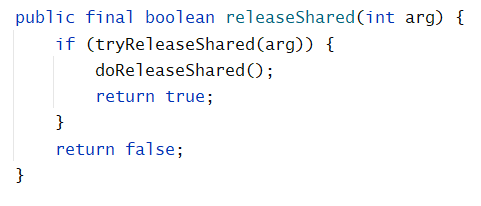

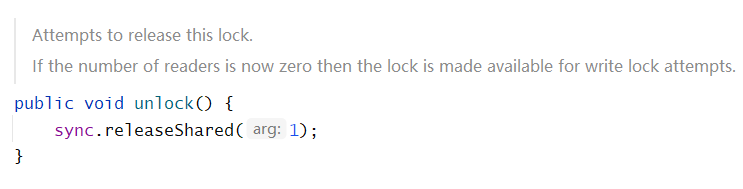

releaseShared方法 - ReadLock原理

protected final boolean tryReleaseShared(int unused) {
            Thread current = Thread.currentThread();
            // ... 省略不重要的代码
            for (;;) {
                int c = getState();
                int nextc = c - SHARED_UNIT;
                if (compareAndSetState(c, nextc))
          // 读锁的计数不会影响其它获取读锁线程, 但会影响其它获取写锁线程
          // 计数为 0 才是真正释放
                    return nextc == 0;
            }
        }

private void doReleaseShared() {
 // 如果 head.waitStatus == Node.SIGNAL ==> 0 成功, 下一个节点 unpark
 // 如果 head.waitStatus == 0 ==> Node.PROPAGATE
        for (;;) {
            Node h = head;
            if (h != null && h != tail) {
                int ws = h.waitStatus;
  // 如果有其它线程也在释放读锁，那么需要将 waitStatus 先改为 0
 // 防止 unparkSuccessor 被多次执行
                if (ws == Node.SIGNAL) {
                    if (!compareAndSetWaitStatus(h, Node.SIGNAL, 0))
                        continue;            // loop to recheck cases
                    unparkSuccessor(h);
                }
                else if (ws == 0 &&
                         !compareAndSetWaitStatus(h, 0, Node.PROPAGATE))
                    continue;                // loop on failed CAS
            }
            if (h == head)                   // loop if head changed
                break;
        }
    }
