一、背景
    本文关于Docker架构的分析都是基于Docker的源码与Docker相应版本的运行结果，其中Docker为1.2版本。
    二、Docker架构分析
    在理解Docker源代码的基础上，分析Docker架构。分析过程主要按照以下三个步骤进行：

    • Docker的总体架构图展示
    • Docker架构图内部各模块功能与实现分析
    • Docker运行流程阐述

    三、Docker总体架构图
    Docker对使用者来讲是一个C/S模式的架构，而Docker的后端是一个非常松耦合的架构，模块各司其职，并有机组合，支撑Docker的运行。
    图3.1 Docker总架构图，不难看出，用户是使用Docker Client与Docker Daemon建立通信，并发送请求给后者。
    而Docker Daemon作为Docker架构中的主体部分，首先提供Server的功能使其可以接受Docker Client的请求；
    而后Engine执行Docker内部的一系列工作，每一项工作都是以一个Job的形式的存在。Job的运行过程中，当需要容器镜像时，则从Docker Registry中下载镜像，并通过镜像管理驱动graphdriver将下载镜像以Graph的形式存储；当需要Docker创建网络环境时，通过网络管理驱动networkdriver创建并配置Docker容器网络环境；当需要限制Docker容器运行资源或者执行用户指令等操作时，则通过execdriver来完成。
    而libcontainer是一项独立的容器管理包，networkdriver以及execdriver都是通过libcontainer来实现具体对容器进行的操作。当执行完运行容器的命令后，一个实际的Docker容器就处于运行状态，该容器拥有独立的文件系统，独立并安全的运行环境等。
    四、Docker架构内各模块的功能与实现分析
    Docker主要的模块有：Docker Client、Docker Daemon、Docker Registry、Graph、Driver、libcontainer以及Docker container。

    • Docker Client

    Docker Client是Docker架构中用户用来和Docker Daemon建立通信的客户端。用户使用的可执行文件为docker，通过docker命令行工具可以发起众多管理container的请求。
    Docker Client可以通过以下三种方式和Docker Daemon建立通信：tcp://host:port，unix://path_to_socket和fd://socketfd。为了简单起见，本文一律使用第一种方式作为讲述两者通信的原型。与此同时，与Docker Daemon建立连接并传输请求的时候，Docker Client可以通过设置命令行flag参数的形式设置安全传输层协议(TLS)的有关参数，保证传输的安全性。
    Docker Client发送容器管理请求后，由Docker Daemon接受并处理请求，当Docker Client接受到返回的请求响应并简单处理后，Docker Client一次完整的生命周期就结束了。当需要继续发送容器管理请求时，用户必须再次通过docker可执行文件创建Docker Client。

    • Docker Daemon

    Docker Daemon是Docker架构中一个常驻后台的系统进程，功能是：接受并处理Docker Client发送的请求。该守护进程在后台启动了一个Server，Server负责接受Docker Client发送的请求；接受请求后，Server通过路由与分发调度，找到相应的Handler来执行请求。
    Docker Daemon启动所使用的执行文件也为docker，与Docker Client启动所使用的可执行文件docker相同。在docker命令执行时，通过传入的参数来判别Docker Daemon与Docker Client。
    Docker Daemon的架构大致可以分为三个部分：Docker Server、Engine和Job。Daemon架构如图4.1所示。

    • Docker Server

    Docker Server在Docker架构中是专门服务于Docker Client的Server。该server的功能是：接受并调度分发Docker Client发送的请求。Docker Server的架构图如图4.2所示。
    在Docker的启动过程中，通过gorilla/mux，创建一个mux.Router，提供请求的路由功能。在Golang中，gorilla/mux是一个强大的URL路由器以及调度分发器。该mux.Router中添加了众多的路由项，每一个路由项由HTTP请求方法（PUT、POST、GET或DELETE）、URL、Handler三部分组成。
    若Docker Client通过HTTP的形式访问Docker Daemon，创建完mux.Router之后，Docker将Server的监听地址以及mux.Router作为参数，创建一个httpSrv=http.Server{}，最终执行httpSrv.Serve()为请求服务。
    在Server的服务过程中，Server在listener上接受Docker Client的访问请求，并创建一个全新的goroutine来服务该请求。在goroutine中，首先读取请求内容，然后做解析工作，接着找到相应的路由项，随后调用相应的Handler来处理该请求，最后Handler处理完请求之后恢复该请求。
    需要注意的是：Docker Server的运行在Docker的启动过程中，是靠一个名为“serverapi”的Job的运行来完成的。原则上，Docker Server的运行是众多Job中的一个，但是为了强调Docker Server的重要性以及后续Job服务的重要特性，将该“serverapi”的Job单独抽离出来分析，理解为Docker Server。

    • Engine

    Engine是Docker架构中的运行引擎，同时也是Docker运行的核心模块。它扮演Docker container存储仓库的角色，并且通过job的方式来操作管理这些容器。
    在Engine数据结构的设计与实现过程中，有⼀个handler对象。该handler对象存储的都是关于众多特定job的handler处理访问。举例说明，Engine的handler对象中有⼀项为：{“create”: daemon.ContainerCreate,}，则说明当名为”create”的job在运⾏时，执⾏的是daemon.ContainerCreate的handler。

    • Job

    ⼀个Job可以认为是Docker架构中Engine内部最基本的⼯作执⾏单元。Docker可以做的每⼀项⼯作，都可以抽象为⼀个job。例如：在容器内部运⾏⼀个进程，这是⼀个job；创建⼀个新的容器，这是⼀个job，从Internet上下载⼀个⽂档，这是⼀个job；包括之前在DockerServer部分说过的，创建Server服务于HTTP的API，这也是⼀个job，等等。
    Job的设计者，把Job设计得与Unix进程相仿。⽐如说：Job有⼀个名称，有参数，有环境变量，有标准的输⼊输出，有错误处理，有返回状态等。

    • Docker Registry

    Docker Registry是⼀个存储容器镜像的仓库。⽽容器镜像是在容器被创建时，被加载⽤来初始化容器的⽂件架构与⽬录。在Docker的运⾏过程中，Docker Daemon会与Docker Registry通信，并实现搜索镜像、下载镜像、上传镜像三个功能，这三个功能对
    应的job名称分别为“serach”、“pull”与 “push”。
    其中，在Docker架构中，Docker可以使⽤公有的Docker Registry，即⼤家熟知的Docker Hub，如此⼀来，Docker获取容器镜像⽂件时，必须通过互联⽹访问；同时Docker也允许⽤户构建本地私有的Docker Registry，这样可以保证容器镜像的获取在内⽹完成。

    • Graph

    Graph在Docker架构中扮演已下载容器镜像的保管者，以及已下载容器镜像之间关系的记录者。⼀⽅⾯，Graph存储着本地具有版本信息的⽂件系统镜像，另⼀⽅⾯也通过GraphDB记录着所有⽂件系统镜像彼此之间的关系。Graph的架构如图4.3。
    其中，GraphDB是⼀个构建在SQLite之上的⼩型图数据库，实现了节点的命名以及节点之间关联关系的记录。它仅仅实现了⼤多数图数据库所拥有的⼀个⼩的⼦集，但是提供了简单的接⼝表⽰节点之间的关系。
    同时在Graph的本地⽬录中，关于每⼀个的容器镜像，具体存储的信息有：该容器镜像的元数据，容器镜像的⼤⼩信息，以及该容器镜像所代表的具体rootfs。

    • Driver

    Driver是Docker架构中的驱动模块。通过Driver驱动，Docker可以实现对Docker容器执⾏环境的定制。由于Docker运⾏的⽣命周期中，并⾮⽤户所有的操作都是针对Docker容器的管理，另外还有关于Docker运⾏信息的获取，Graph的存储与记录等。因此，为了将Docker容器的管理从Docker Daemon内部业务逻辑中区分开来，设计了Driver层驱动来接管所有这部分请求。
    在Docker Driver的实现中，可以分为以下三类驱动：graphdriver、networkdriver和execdriver。
    graphdriver主要⽤于完成容器镜像的管理，包括存储与获取。即当⽤户需要下载指定的容器镜像时，graphdriver将容器镜像存储在本地的指定⽬录；同时当⽤户需要使⽤指定的容器镜像来创建容器的rootfs时，graphdriver从本地镜像存储⽬录中获取指定的容器镜像。
    在graphdriver的初始化过程之前，有4种⽂件系统或类⽂件系统在其内部注册，它们分别是aufs、btrfs、vfs和devmapper。⽽Docker在初始化之时，通过获取系统环境变量”DOCKER_DRIVER”来提取所使⽤driver的指定类型。⽽之后所有的graph操作，都使⽤该driver来执⾏。
    graphdrvier的架构如图4.4所示：

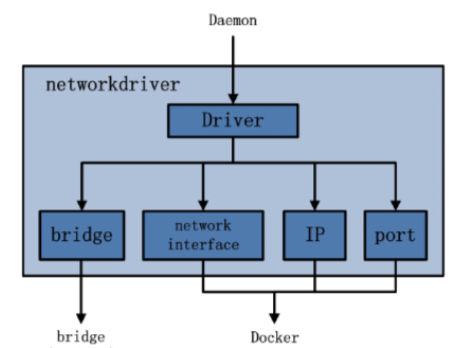

    networkdriver的⽤途是完成Docker容器⽹络环境的配置，其中包括Docker启动时为Docker环境创建⽹桥；Docker容器创建时为其创建专属虚拟⽹卡设备；以及为Docker容器分配IP、端⼝并与宿主机做端⼝映射，设置容器防⽕墙策略等。networkdriver的架构如图4.5：image.png
    execdriver作为Docker容器的执⾏驱动，负责创建容器运⾏命名空间，负责容器资源使⽤的统计与限制，负责容器内部进程的真正运⾏等。在execdriver的实现过程中，原先可以使⽤LXC驱动调⽤LXC的接⼝，来操纵容器的配置以及⽣命周期，⽽现在execdriver默认使⽤native驱动，不依赖于LXC。具体体现在Daemon启动过程中加载的ExecDriverflag参数，该参数在配置⽂件已经被设为”native”。这可以认为是Docker在1.2版本上⼀个很⼤的改变，或者说Docker实现跨平台的⼀个先兆。execdriver架构如图4.6：

    • libcontainer

    libcontainer是Docker架构中⼀个使⽤Go语⾔设计实现的库，设计初衷是希望该库可以不依靠任何依赖，直接访问内核中与容器相关的API。
    正是由于libcontainer的存在，Docker可以直接调⽤libcontainer，⽽最终操纵容器的namespace、cgroups、apparmor、⽹络设备以及防⽕墙规则等。这⼀系列操作的完成都不需要依赖LXC或者其他包。libcontainer架构如图4.7：
    另外，libcontainer提供了⼀整套标准的接⼝来满⾜上层对容器管理的需求。或者说，libcontainer屏蔽了Docker上层对容器的直接管理。⼜由于libcontainer使⽤Go这种跨平台的语⾔开发实现，且本⾝⼜可以被上层多种不同的编程语⾔访问，因此很难说，未来的Docker就⼀定会紧紧地和Linux捆绑在⼀起。⽽于此同时，Microsoft在其著名云计算平台Azure中，也添加了对Docker的⽀持，可见Docker的开放程度与业界的⽕热度。暂不谈Docker，由于libcontainer的功能以及其本⾝与系统的松耦合特性，很有可能会在其他以容器为原型的平台出现，同时也很有可能催⽣出云计算领域全新的项⽬。

    • Docker container

    Docker container（Docker容器）是Docker架构中服务交付的最终体现形式。
    Docker按照⽤户的需求与指令，订制相应的Docker容器：

    1. ⽤户通过指定容器镜像，使得Docker容器可以⾃定义rootfs等⽂件系统；
    2. ⽤户通过指定计算资源的配额，使得Docker容器使⽤指定的计算资源；
    3. ⽤户通过配置⽹络及其安全策略，使得Docker容器拥有独⽴且安全的⽹络环境；
    4. ⽤户通过指定运⾏的命令，使得Docker容器执⾏指定的⼯作。

    Docker容器⽰意图如图4.8：
    五、Docker运行案例分析
    上⼀章节着重于Docker架构中各个部分的介绍。本章的内容，将以串联Docker各模块来简要分析，分析原型为Docker中的docker pull与docker run两个命令。

    • docker pull

    docker pull命令的作⽤为：从Docker Registry中下载指定的容器镜像，并存储在本地的Graph中，以备后续创建Docker容器时的使⽤。
    docker pull命令执⾏流程如图5.1。
    如图，图中标记的红⾊箭头表⽰docker pull命令在发起后，Docker所做的⼀系列运⾏。以下逐⼀分析这些步骤。

    1. Docker Client接受docker pull命令，解析完请求以及收集完请求参数之后，发送⼀个HTTP请求给Docker Server，HTTP请求⽅法为POST，请求URL为”/images/create? “+”xxx”；
    2. Docker Server接受以上HTTP请求，并交给mux.Router，mux.Router通过URL以及请求⽅法来确定执⾏该请求的具体handler；
    3. mux.Router将请求路由分发⾄相应的handler，具体为PostImagesCreate；
    4. 在PostImageCreate这个handler之中，⼀个名为”pull”的job被创建，并开始执⾏；
    5. 名为”pull”的job在执⾏过程中，执⾏pullRepository操作，即从Docker Registry中下载相应的⼀个或者多个image；
    6. 名为”pull”的job将下载的image交给graphdriver；
    7. graphdriver负责将image进⾏存储，⼀⽅创建graph对象，另⼀⽅⾯在GraphDB中记录image之间的关系。
    • docker run

    docker run命令的作⽤是在⼀个全新的Docker容器内部运⾏⼀条指令。Docker在执⾏这条命令的时候，所做⼯作可以分为两部分：第⼀，创建Docker容器所需的rootfs；第⼆，创建容器的⽹络等运⾏环境，并真正运⾏⽤户指令。因此，在整个执⾏流程中，Docker Client给Docker Server发送了两次HTTP请求，第⼆次请求的发起取决于第⼀次请求的返回状态。Docker run命令执⾏流程如图5.2。
    如图，图中标记的红⾊箭头表⽰docker run命令在发起后，Docker所做的⼀系列运⾏。以下逐⼀分析这些步骤。

    1. Docker Client接受docker run命令，解析完请求以及收集完请求参数之后，发送⼀个HTTP请求给Docker Server，HTTP请求⽅法为POST，请求URL为”/containers/create? “+”xxx”；
    2. Docker Server接受以上HTTP请求，并交给mux.Router，mux.Router通过URL以及请求⽅法来确定执⾏该请求的具体handler；
    3. mux.Router将请求路由分发⾄相应的handler，具体为PostContainersCreate；
    4. 在PostImageCreate这个handler之中，⼀个名为”create”的job被创建，并开始让该job运⾏；
    5. 名为”create”的job在运⾏过程中，执⾏Container.Create操作，该操作需要获取容器镜像来为Docker容器创建rootfs，即调⽤graphdriver；
    6. graphdriver从Graph中获取创建Docker容器rootfs所需要的所有的镜像；
    7. graphdriver将rootfs所有镜像，加载安装⾄Docker容器指定的⽂件⽬录下；
    8. 若以上操作全部正常执⾏，没有返回错误或异常，则Docker Client收到Docker Server返回状态之后，发起第⼆次HTTP请求。请求⽅法为”POST”，请求URL为”/containers/”+container_ID+”/start”；
    9. Docker Server接受以上HTTP请求，并交给mux.Router，mux.Router通过URL以及请求⽅法来确定执⾏该请求的具体handler；
    10. mux.Router将请求路由分发⾄相应的handler，具体为PostContainersStart；
    11. 在PostContainersStart这个handler之中，名为”start”的job被创建，并开始执⾏；
    12. 名为”start”的job执⾏完初步的配置⼯作后，开始配置与创建⽹络环境，调⽤networkdriver；
    13. networkdriver需要为指定的Docker容器创建⽹络接⼝设备，并为其分配IP，port，以及设置防⽕墙规则，相应的操作转交⾄libcontainer中的netlink包来完成；
    14. netlink完成Docker容器的⽹络环境配置与创建；
    15. 返回⾄名为”start”的job，执⾏完⼀些辅助性操作后，job开始执⾏⽤户指令，调⽤execdriver；
    16. execdriver被调⽤，初始化Docker容器内部的运⾏环境，如命名空间，资源控制与隔离，以及⽤户命令的执⾏，相应的操作转交⾄libcontainer来完成；
    17. libcontainer被调⽤，完成Docker容器内部的运⾏环境初始化，并最终执⾏⽤户要求启动的命令。

    六、总结
    本⽂从Docker 1.2的源码⼊⼿，分析抽象出Docker的架构图，并对该架构图中的各个模块进⾏功能与实现的分析，最后通过两个docker命令展⽰了Docker内部的运⾏。
    通过对Docker架构的学习，可以全⾯深化对Docker设计、功能与价值的理解。同时在借助Docker实现⽤户定制的分布式系统时，也能更好地找到已有平台与Docker较为理想的契合点。另外，熟悉Docker现有架构以及设计思想，也能对云计算PaaS领域带来更多的启发，催⽣出更多实践与创新。
