8.1 Revit 连接

Dynamo for Revit 使用图形算法编辑器的数据和逻辑环境扩展建筑信息模型。它的灵活性与强大的 Revit 数据库相结合可以提供全新的 BIM 视角。
本章着重介绍适用于 BIM 的 Dynamo 工作流。各部分主要基于练习，因为直接进入项目是熟悉 BIM 图形算法编辑器的最佳方式。首先，我们来谈谈程序的开头部分。

Revit 版本兼容性

由于 Revit 和 Dynamo 都在不断发展，您可能会注意到，您使用的 Revit 版本与您计算机上安装的 Dynamo for Revit 版本不兼容。下面概述了哪些 Dynamo for Revit 版本与 Revit 兼容。

Dynamo 的历史

该项目最初非常简单，但凭借专门的开发者团队和充满激情的社区，已经发生了很大变化。

最初，Dynamo 旨在简化 Revit 中的 AEC 工作流。尽管 Revit 为每个项目创建了一个强大的数据库，但普通用户可能难以在界面约束之外访问此信息。Revit 托管全面的 API（应用程序程序界面），使第三方开发者可以创建自定义工具。程序员多年来一直在使用此 API，但并非所有人都可以访问基于文本的脚本。Dynamo 希望通过易得到的图形算法编辑器使 Revit 数据大众化。
使用核心 Dynamo 节点与自定义 Revit 节点，用户可以显著扩展参数化工作流以实现互操作性、文档编制、分析和生成。使用 Dynamo，可以自动执行繁琐的工作流，同时设计探索可以蓬勃发展。

在 Revit 中运行 Dynamo

1. 在 Revit 项目或族编辑器中，导航到“附加模块”,然后单击 Dynamo。注意：Dynamo 仅在已打开的文件中运行。

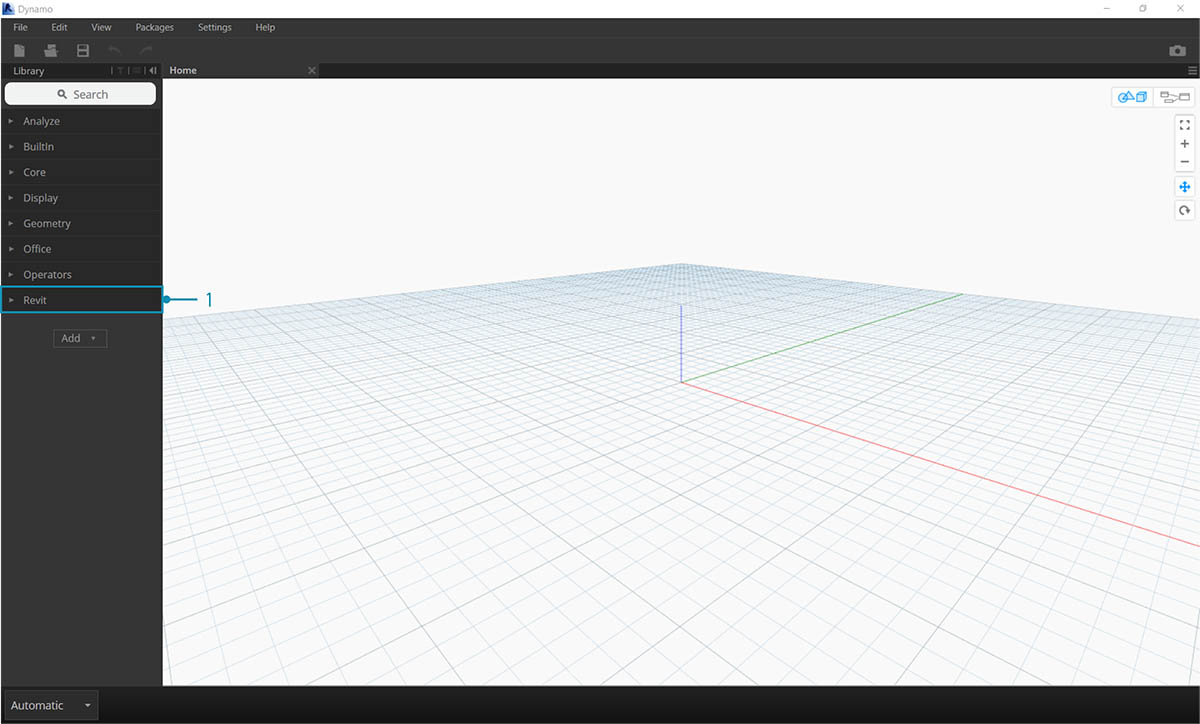

1. 在 Revit 中打开 Dynamo 时，有一个名为“Revit”的新类别。这是对用户界面完全新增的功能，可提供专门针对 Revit 工作流的节点。*

*注意 - 通过使用 Revit 特定的节点族，Dynamo 图形仅当在 Dynamo for Revit 中打开时起作用。例如，如果在 Dynamo 程序中打开 Dynamo for Revit 图形，Revit 节点将丢失。
