Service介绍

虽然每个Pod都会分配一个单独的Pod IP，然而却存在如下两问题：

Pod IP 会随着Pod的重建产生变化
Pod IP 仅仅是集群内可见的虚拟IP，外部无法访问

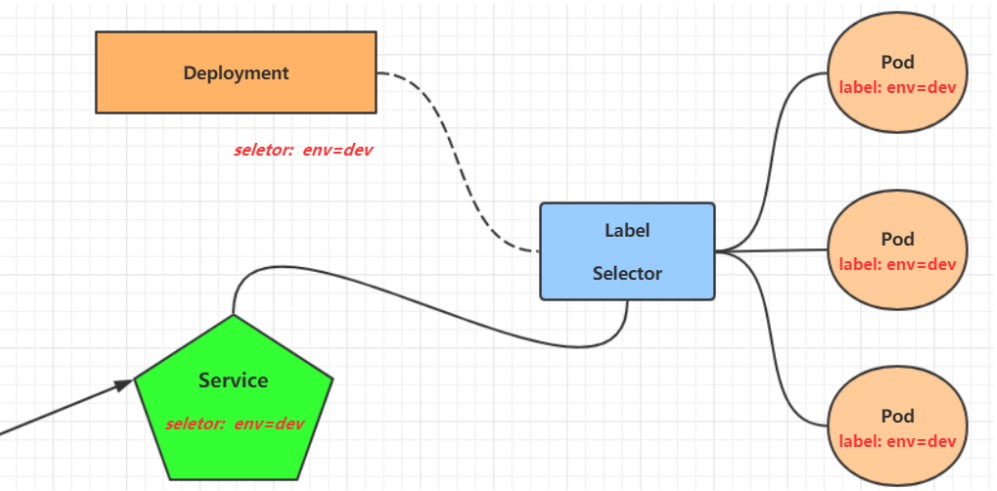

为了解决这个问题，Kubernetes提供了Service资源，Service会对提供同一个服务的pod进行聚合（通过标签的方式），提供一个统一的入口地址，通过访问Service的入口地址来访问到后端的pod服务

Kubernetes之服务暴露（Service Ingress） - 图1

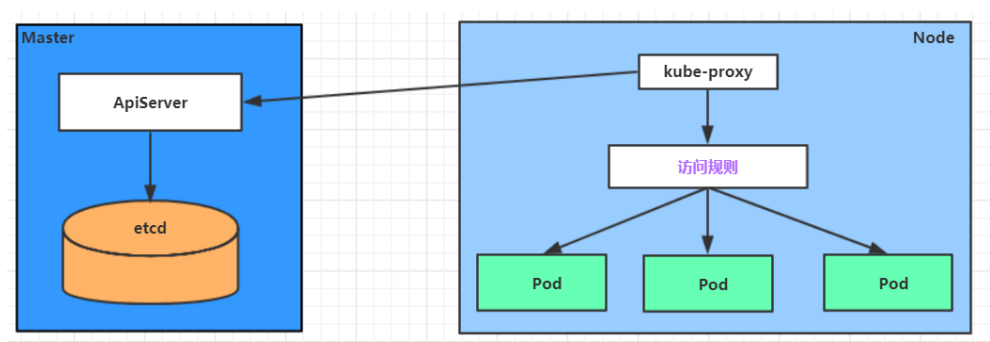

Service在很多情况下只是一个概念，真正起作用的其实是kube-proxy服务进程，每个Node节点上都运行着一个kube-proxy服务进程，当创建service资源的时候会通过api-server向etcd写入创建的service的信息，而kube-proxy会基于监听的机制发现这种service的变动，然后它会将最新的service信息转换成对应的访问规则

Kubernetes之服务暴露（Service Ingress） - 图2

Service资源配置清单文件格式：

kind: Service         # 资源类型
apiVersion: v1         # 资源版本
metadata:             # 元数据
  name: service     # 资源名称
  namespace: dev    # 命名空间
spec:                 # 描述
  selector:         # 标签选择器，用于确定当前service代理哪些pod
      app: nginx
  type:             # Service类型，指定service的访问方式
  clusterIP:         # 虚拟服务的ip地址
  sessionAffinity:     # session亲和性，支持ClientIP、None两个选项
  ports:                 # 端口信息
    - protocol: TCP
      port: 3017             # service端口
      targetPort: 5003     # pod端口
      nodePort: 31122     # 主机端口

Service分类

Service资源类型：

ClusterIP：默认值，它是Kubernetes系统自动分配的虚拟IP，只能在集群内部访问
NodePort：将Service通过指定的Node上的端口暴露给外部，通过此方法，就可以在集群外部访问服务
LoadBalancer：使用外接负载均衡器完成到服务的负载分发，此模式需要外部云环境支持
ExternalName：把集群外部的服务引入集群内部，直接使用

环境配置：准备3个含有容器Nginx的Pod，标签为app:nginx

[root@k8s-master ~]# vim deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
          app: nginx
    spec:
      containers:
      - image: nginx:latest
        name: nginx
        ports:
        - containerPort: 80

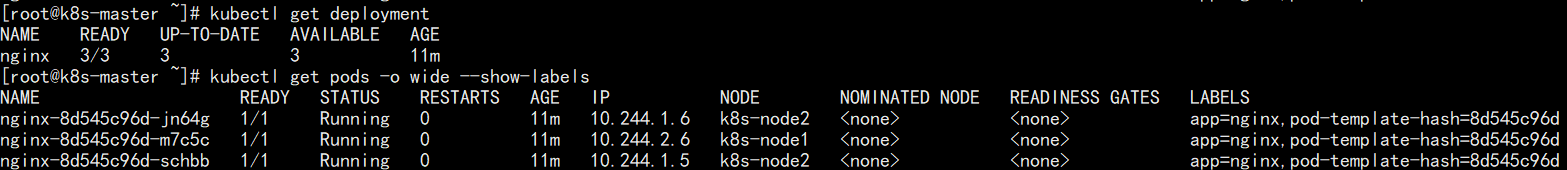

[root@k8s-master ~]# kubectl apply -f deployment.yaml

Kubernetes之服务暴露（Service Ingress） - 图3

修改主页文件

[root@k8s-master ~]# kubectl exec -it nginx-8d545c96d-jn64g /bin/bash
/# echo "10.244.1.6" > /usr/share/nginx/html/index.html
[root@k8s-master ~]# kubectl exec -it nginx-8d545c96d-m7c5c /bin/bash
/# echo "10.244.2.6" > /usr/share/nginx/html/index.html
[root@k8s-master ~]# kubectl exec -it nginx-8d545c96d-schbb /bin/bash
/# echo "10.244.1.5" > /usr/share/nginx/html/index.html
[root@k8s-master ~]# curl 10.244.1.5
10.244.1.5
[root@k8s-master ~]# curl 10.244.1.6
10.244.1.6
[root@k8s-master ~]# curl 10.244.2.6
10.244.2.6

ClusterIP

[root@k8s-master ~]# vim service-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: service-clusterip
spec:
  selector:
    app: nginx
  clusterIP: 172.16.66.66  # service的ip地址
  type: ClusterIP
  ports:
  - port: 8888        # service端口
    targetPort: 80  # pod端口
[root@k8s-master ~]# kubectl get service
NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)    AGE
kubernetes          ClusterIP   172.16.0.1     <none>        443/TCP    44d
service-clusterip   ClusterIP   172.16.66.66   <none>        8888/TCP   75s
# 访问clusterIP:port
[root@k8s-master ~]# curl 172.16.66.66:8888
10.244.2.6
[root@k8s-master ~]# curl 172.16.66.66:8888
10.244.1.6
[root@k8s-master ~]# curl 172.16.66.66:8888
10.244.1.5
# 查看映射规则
[root@k8s-master ~]# ipvsadm -Ln
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  172.16.66.66:8888 rr
  -> 10.244.1.5:80                Masq    1      0          0
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.2.6:80                Masq    1      0          0

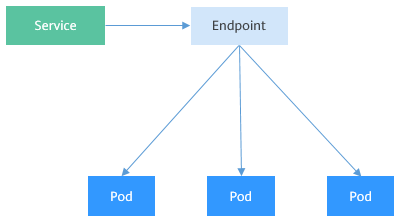

Endpoint

Kubernetes之服务暴露（Service Ingress） - 图4

[root@k8s-master ~]# kubectl describe svc service-clusterip
Name:              service-clusterip
Namespace:         default
Labels:            <none>
Annotations:       <none>
Selector:          app=nginx
Type:              ClusterIP
IP Family Policy:  SingleStack
IP Families:       IPv4
IP:                172.16.66.66
IPs:               172.16.66.66
Port:              <unset>  8888/TCP
TargetPort:        80/TCP
Endpoints:         10.244.1.5:80,10.244.1.6:80,10.244.2.6:80    # 注意此行
Session Affinity:  None
Events:            <none>

Endpoint是kubernetes中的一个资源对象，存储在etcd中，用来记录一个service对应的所有pod的访问地址，它是根据service配置文件中selector描述产生的

一个Service由一组Pod组成，这些Pod通过Endpoints暴露出来，Endpoints是实现实际服务的端点集合，也就是说，Service和Pod之间的联系是通过Endpoints实现的

[root@k8s-master ~]# kubectl get endpoints
NAME                ENDPOINTS                                   AGE
kubernetes          192.168.31.100:6443                         44d
service-clusterip   10.244.1.5:80,10.244.1.6:80,10.244.2.6:80   26m

负载分发策略

对Service的访问被分发到了后端的Pod上去，目前kubernetes提供了两种负载分发策略：

默认使用kube-proxy的策略，比如随机、轮询
基于客户端地址的会话保持模式，即来自同一个客户端发起的所有请求都会转发到固定的一个Pod上（在spec中添加 sessionAffinity: ClientIP 选项）

# 没有修改之前
[root@k8s-master ~]# while true;do curl 172.16.66.66:8888;sleep 1;done;
10.244.1.6
10.244.1.5
10.244.2.6
10.244.1.6
10.244.1.5
10.244.2.6
[root@k8s-master ~]# kubectl delete service service-clusterip
[root@k8s-master ~]# vim service-clusterip.yaml
apiVersion: v1
kind: Service
metadata:
  name: service-clusterip
spec:
  selector:
    app: nginx
  clusterIP: 172.16.66.66  # service的ip地址
  type: ClusterIP
  sessionAffinity: ClientIP
  ports:
  - port: 8888    # service端口
    targetPort: 80  # pod端口
[root@k8s-master ~]# kubectl apply -f service-clusterip.yaml
# 修改之后
[root@k8s-master ~]# while true;do curl 172.16.66.66:8888;sleep 1;done;
10.244.2.6
10.244.2.6
10.244.2.6
10.244.2.6
10.244.2.6
10.244.2.6

NodePort

在之前的样例中，创建的Service的ip地址只有集群内部才可以访问，如果希望将Service暴露给集群外部使用，那么就要使用到另外一种类型的Service，称为NodePort类型

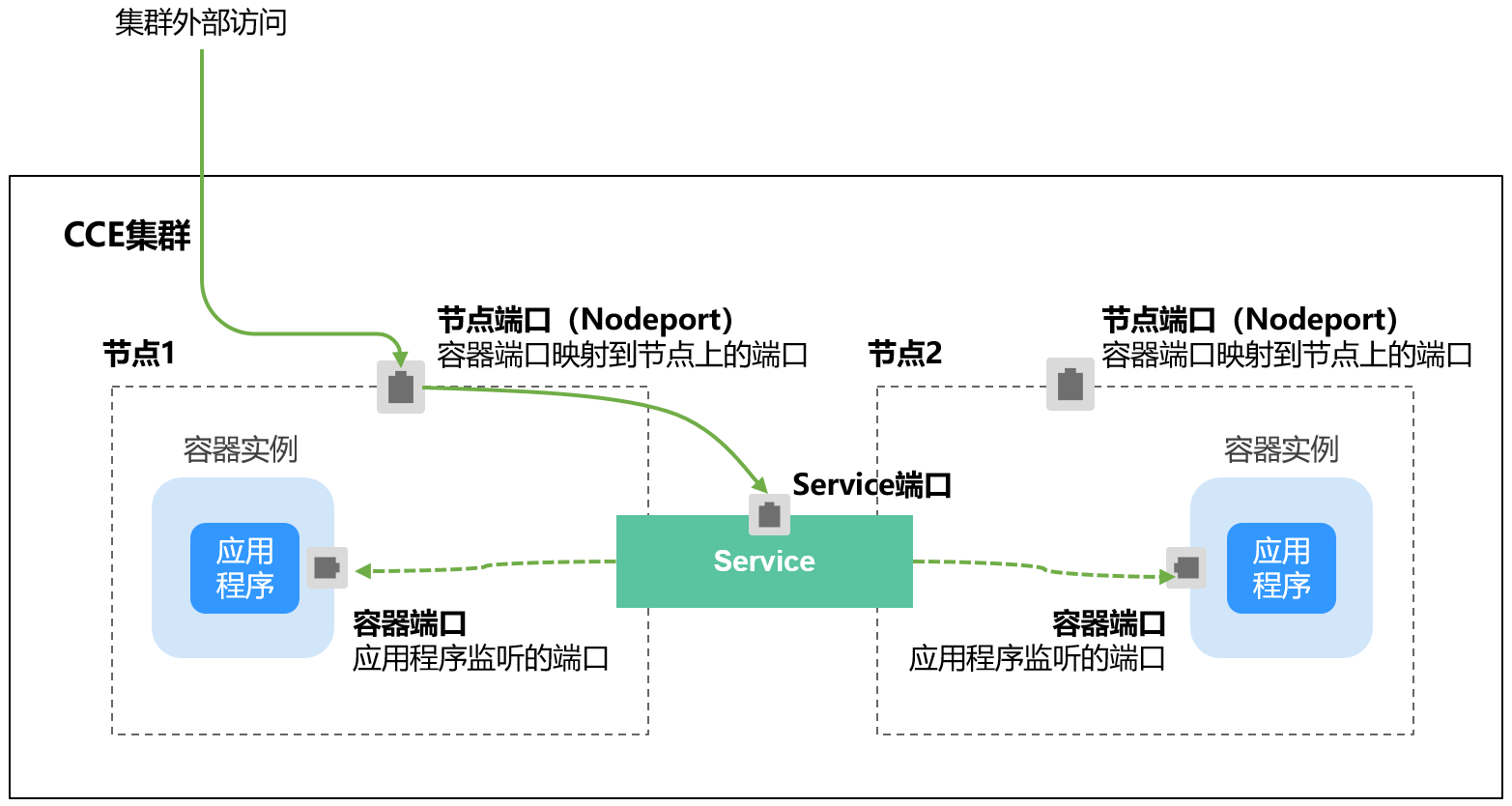

NodePort的工作原理其实就是将service的端口映射到Node的一个端口上，然后就可以通过NodeIp:NodePort来访问service，service再去访问对应的Pod

请求路径为：NodePort→Service→Pod

Kubernetes之服务暴露（Service Ingress） - 图5

[root@k8s-master ~]# vim service-nodeport.yaml
apiVersion: v1
kind: Service
metadata:
  name: service-nodeport
spec:
  selector:
    app: nginx
  type: NodePort
  ports:
  - port: 8888    # service端口
    nodePort: 32222 # Node端口（取值范围是30000-32767）如果不指定则默认分配
    targetPort: 80    # pod端口
    protocol: TCP
[root@k8s-master ~]# kubectl apply -f service-nodeport.yaml
[root@k8s-master ~]# kubectl get svc -o wide
NAME               TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)          AGE   SELECTOR
kubernetes         ClusterIP   172.16.0.1      <none>        443/TCP          44d   <none>
service-nodeport   NodePort    172.16.95.173   <none>        8888:32222/TCP   34s   app=nginx
[root@k8s-master ~]# ipvsadm -Ln
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.31.100:32222 rr
  -> 10.244.1.5:80                Masq    1      0          0
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.2.6:80                Masq    1      0          0
# 访问Node1
[root@k8s-node1 ~]# ipvsadm -Ln
TCP  192.168.31.101:32222 rr
  -> 10.244.1.5:80                Masq    1      0          0
  -> 10.244.1.6:80                Masq    1      0          0
  -> 10.244.2.6:80                Masq    1      0          0
[root@k8s-master ~]# curl 192.168.31.101:32222
10.244.2.6
[root@k8s-master ~]# curl 192.168.31.101:32222
10.244.1.6
[root@k8s-master ~]# curl 192.168.31.101:32222
10.244.1.5
# 访问Node2
[root@k8s-master ~]# curl 192.168.31.102:32222
10.244.2.6
[root@k8s-master ~]# curl 192.168.31.102:32222
10.244.1.6
[root@k8s-master ~]# curl 192.168.31.102:32222
10.244.1.5

LoadBalancer

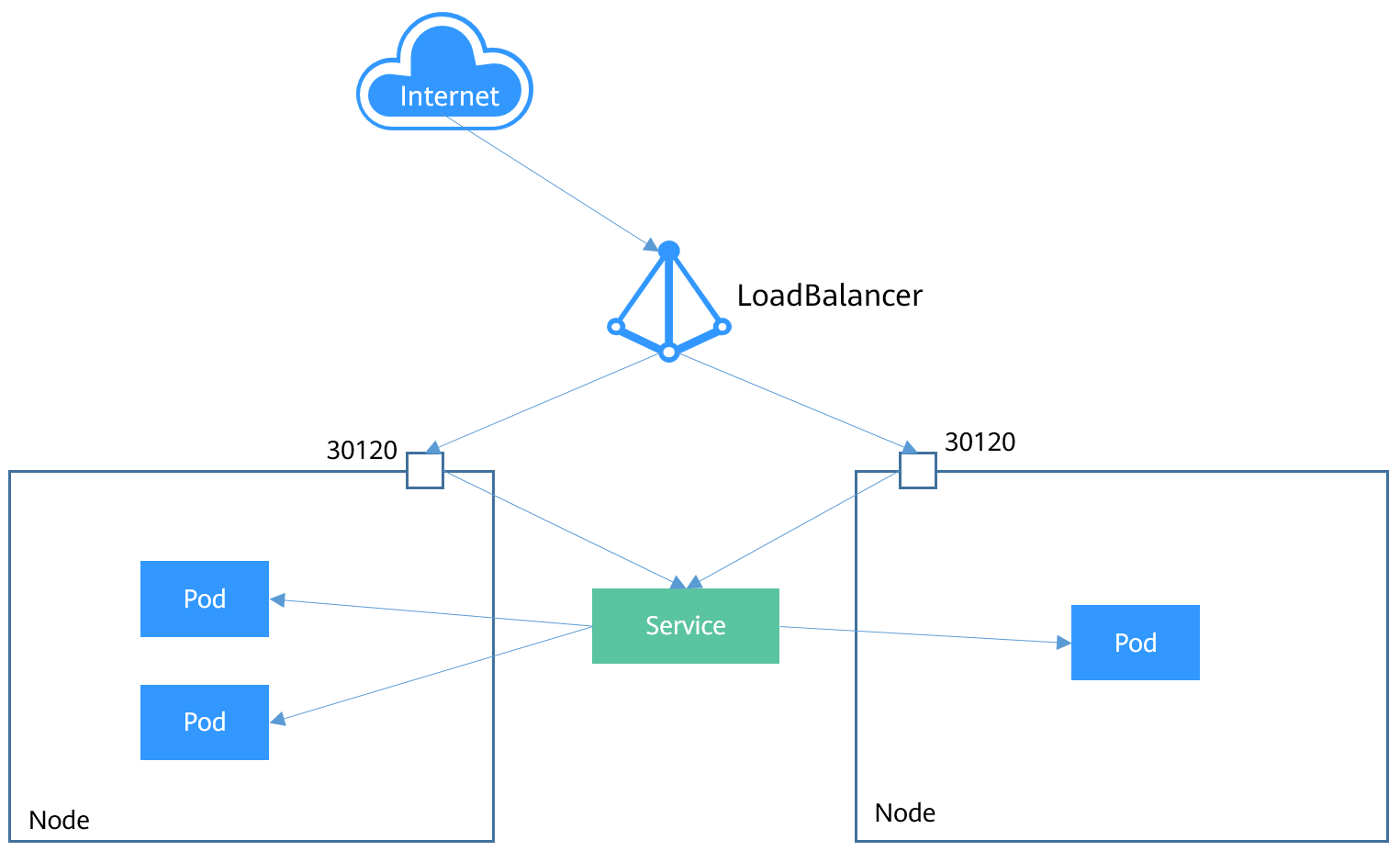

LoadBalancer类型的Service其实是NodePort类型Service的扩展，通过一个特定的LoadBalancer访问Service，这个LoadBalancer将请求转发到节点的NodePort，因此对于NodePort类型还需要再新增一个负载均衡设备

请求路径为LoadBalancer → NodePort → Service → Pod

LoadBalancer本身不是属于Kubernetes的组件，这部分通常是由具体厂商（云服务提供商）提供，因此需要额外的成本费

Kubernetes之服务暴露（Service Ingress） - 图6

HeadLess

前面的Service解决了Pod的内外部访问问题，但还有下面这些问题没解决

同时访问所有Pod
一个Service内部的Pod互相访问

Headless Service正是解决这个问题的，Headless Service不会创建ClusterIP，并且查询会返回所有Pod的DNS记录，这样就可查询到所有Pod的IP地址，StatefulSet中StatefulSet正是使用Headless Service解决Pod间互相访问的问题

Ingress介绍

Service对集群之外暴露服务的主要方式有两种：NodePort和LoadBalancer，但是这两种方式，都有一定的缺点：

NodePort方式的缺点是会占用很多集群机器的端口，那么当集群服务变多的时候，这个缺点就愈发明显
LB方式的缺点是每个service需要一个LB，浪费、麻烦，并且需要Kubernetes之外设备的支持

基于这种现状，Kubernetes提供了Ingress资源对象，Ingress只需要一个NodePort或者一个LB就可以满足暴露多个Service的需求

Service是基于四层TCP和UDP协议转发的，而Ingress可以基于七层的HTTP和HTTPS协议转发，可以通过域名和路径做到更细粒度的划分，如下图所示：

Kubernetes之服务暴露（Service Ingress） - 图7

Ingress相当于一个七层负载均衡器，它的工作原理类似于Nginx，可以理解成在Ingress里建立诸多映射规则，Ingress Controller通过监听这些配置规则并转化成Nginx的反向代理配置，然后对外部提供服务

Ingress工作原理

要想使用Ingress功能，必须在Kubernetes集群上安装Ingress Controller，Ingress Controller有很多种实现，最常见的就是Kubernetes官方维护的NGINX Ingress Controller

Ingress：是kubernetes中的一个对象，作用是定义请求如何转发到service的规则

Ingress Controll：具体实现反向代理及负载均衡的程序，对Ingress定义的规则进行解析，根据配置的规则来实现请求转发，实现方式有很多，比如Nginx、Contour、Haproxy等等

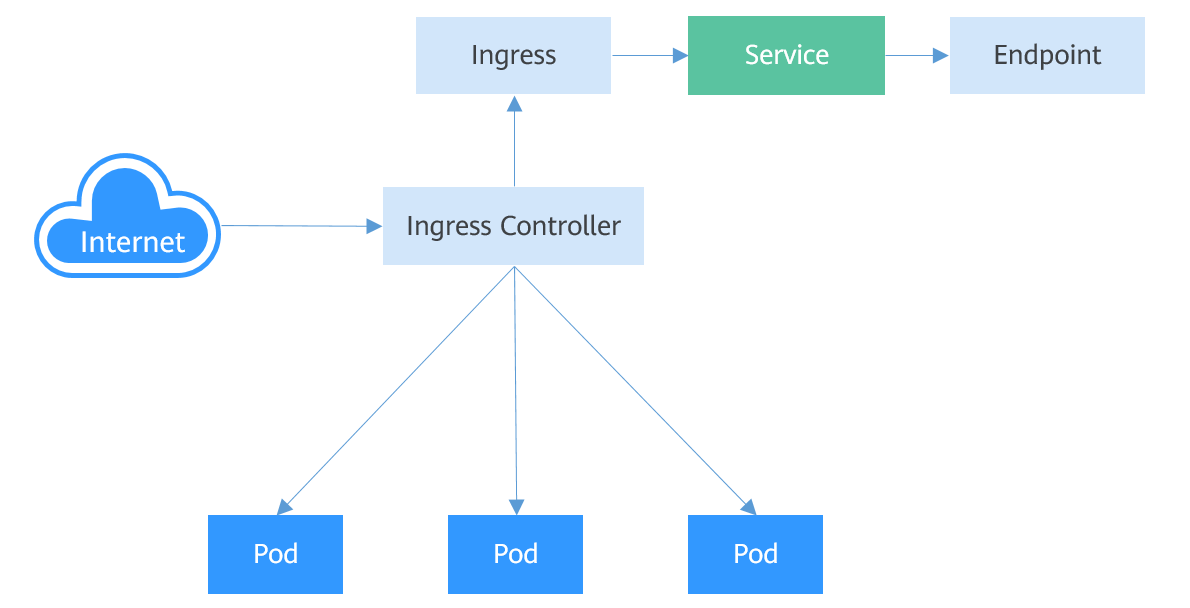

外部请求首先到达Ingress Controller，Ingress Controller根据Ingress的路由规则，查找到对应的Service，进而通过Endpoint查询到Pod的IP地址，然后将请求转发给Pod

Kubernetes之服务暴露（Service Ingress） - 图8

Ingress使用

准备初始环境

[root@k8s-master ~]# wget https://raw.githubusercontent.com/kubernetes/ingress-nginx/controller-v1.0.4/deploy/static/provider/baremetal/deploy.yaml

# 在所有节点上提前pull镜像，防止启动失败
docker pull registry.cn-hangzhou.aliyuncs.com/eagleslab/service:ingresswebhook111
docker tag c41e9fcadf5a k8s.gcr.io/ingress-nginx/kube-webhook-certgen:v1.1.1

docker pull registry.cn-hangzhou.aliyuncs.com/eagleslab/service:ingresscontroller104
docker tag a9f76bcccfb5 k8s.gcr.io/ingress-nginx/controller:v1.0.4

docker images | grep k8s.gcr

删除所有对sha256的检查，然后运行

Kubernetes之服务暴露（Service Ingress） - 图9

[root@k8s-master ~]# kubectl apply -f deploy.yaml
[root@k8s-master ~]# kubectl get pods -n ingress-nginx
NAME                                        READY   STATUS      RESTARTS   AGE
ingress-nginx-admission-create-vwkxt        0/1     Completed   0          32s
ingress-nginx-admission-patch-bvnrp         0/1     Completed   0          32s
ingress-nginx-controller-578b854f96-2hw4w   1/1     Running     0          32s
[root@k8s-master ~]# kubectl get svc -n ingress-nginx
NAME                                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)                      AGE
ingress-nginx-controller             NodePort    172.16.182.60   <none>        80:30409/TCP,443:30565/TCP   50s
ingress-nginx-controller-admission   ClusterIP   172.16.149.5    <none>        443/TCP                      50s

准备service和pod

架构如下图所示：

Kubernetes之服务暴露（Service Ingress） - 图10

创建tomcat-nginx.yaml

[root@k8s-master ~]# vim tomcat-nginx.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: nginx-pod
  template:
    metadata:
      labels:
        app: nginx-pod
    spec:
      containers:
      - name: nginx
        image: nginx
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 80

---

apiVersion: apps/v1
kind: Deployment
metadata:
  name: tomcat-deployment
spec:
  replicas: 3
  selector:
    matchLabels:
      app: tomcat-pod
  template:
    metadata:
      labels:
        app: tomcat-pod
    spec:
      containers:
      - name: tomcat
        image: tomcat
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080

---

apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx-pod
  clusterIP: None
  type: ClusterIP
  ports:
  - port: 80
    targetPort: 80

---

apiVersion: v1
kind: Service
metadata:
  name: tomcat-service
spec:
  selector:
    app: tomcat-pod
  clusterIP: None
  type: ClusterIP
  ports:
  - port: 8080
    targetPort: 8080

启动控制器及Service

[root@k8s-master ~]# kubectl create -f tomcat-nginx.yaml
[root@k8s-master ~]# kubectl get svc
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
kubernetes       ClusterIP   172.16.0.1      <none>        443/TCP        45d
nginx-service    ClusterIP   None            <none>        80/TCP         54s
tomcat-service   ClusterIP   None            <none>        8080/TCP       54s

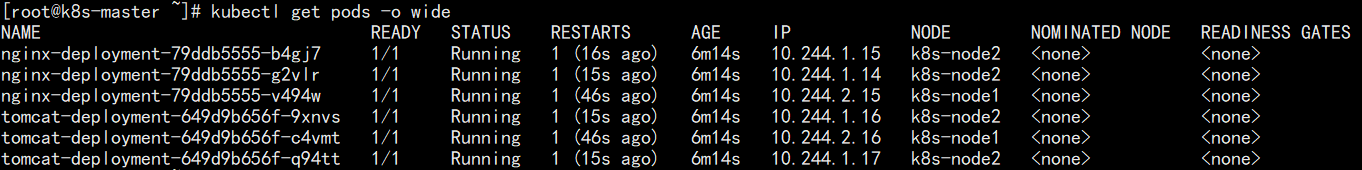

Kubernetes之服务暴露（Service Ingress） - 图11

创建Http代理

[root@k8s-master ~]# vim ingress-http.yaml
apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-nginx
spec:
  rules:
  - host: nginx.moodye.cn        # 域名
    http:
      paths:
      - path: /        # 需要路由的URL
        pathType: Prefix
        backend:
          service:
            name: nginx-service        # 后端Service的名字
            port:
              number: 80        # Service的端口
  ingressClassName: nginx

---

apiVersion: networking.k8s.io/v1
kind: Ingress
metadata:
  name: ingress-tomcat
spec:
  rules:
  - host: tomcat.moodye.cn
    http:
      paths:
      - path: /
        pathType: Prefix
        backend:
          service:
            name: tomcat-service
            port:
              number: 8080
  ingressClassName: nginx

启动Ingress

[root@k8s-master ~]# kubectl apply -f ingress-http.yaml
[root@k8s-master ~]# kubectl get ingress
NAME             CLASS   HOSTS              ADDRESS          PORTS   AGE
ingress-nginx    nginx   nginx.moodye.cn    192.168.31.101   80      6m50s
ingress-tomcat   nginx   tomcat.moodye.cn   192.168.31.101   80      6m50s
[root@k8s-master ~]# kubectl describe ingress
...
Rules:
  Host             Path  Backends
  ----             ----  --------
  nginx.moodye.cn
                   /   nginx-service:80 (10.244.1.14:80,10.244.1.15:80,10.244.2.15:80)
...
Rules:
  Host              Path  Backends
  ----              ----  --------
  tomcat.moodye.cn
                    /   tomcat-service:8080 (10.244.1.16:8080,10.244.1.17:8080,10.244.2.16:8080)
...

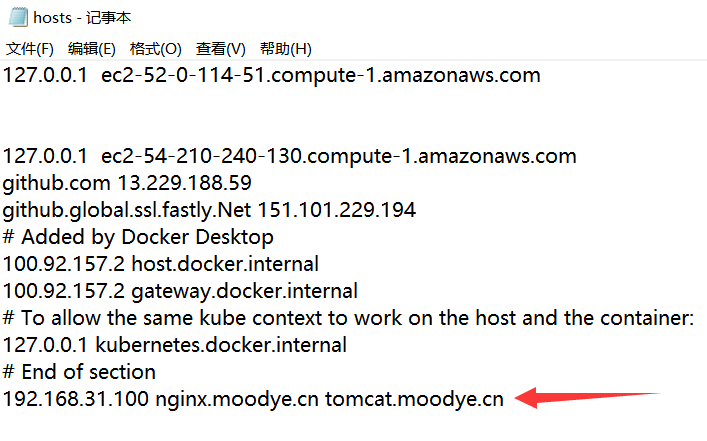

在物理机的hosts文件中加上域名解析，写入任意一个节点的IP地址对应上两个域名

Kubernetes之服务暴露（Service Ingress） - 图12

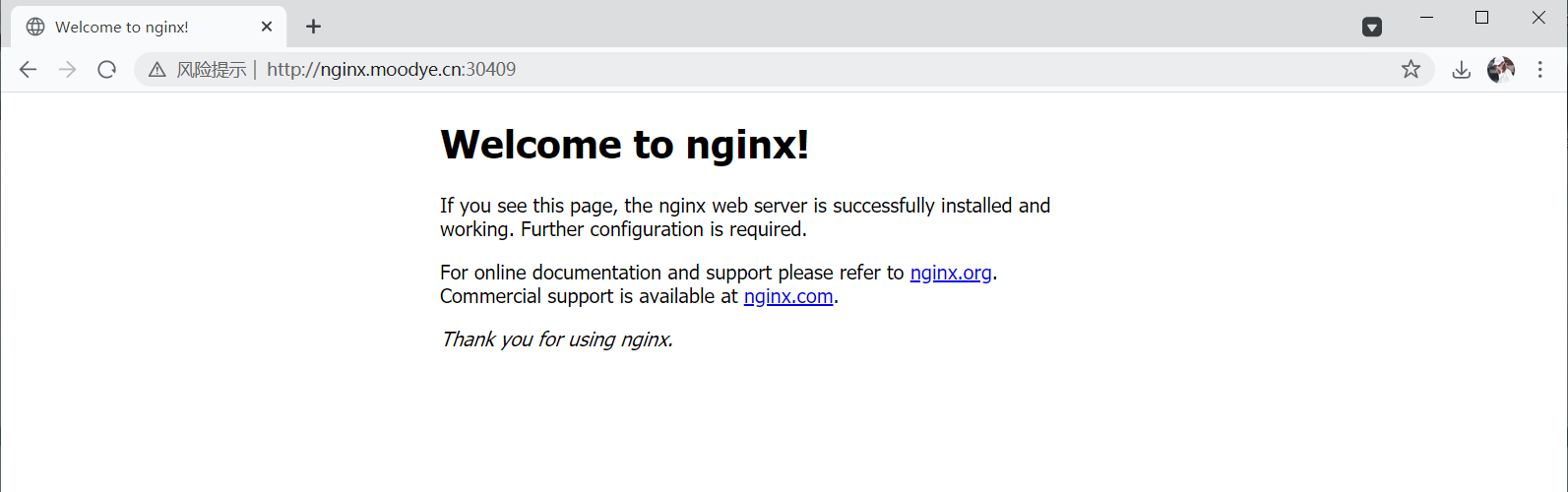

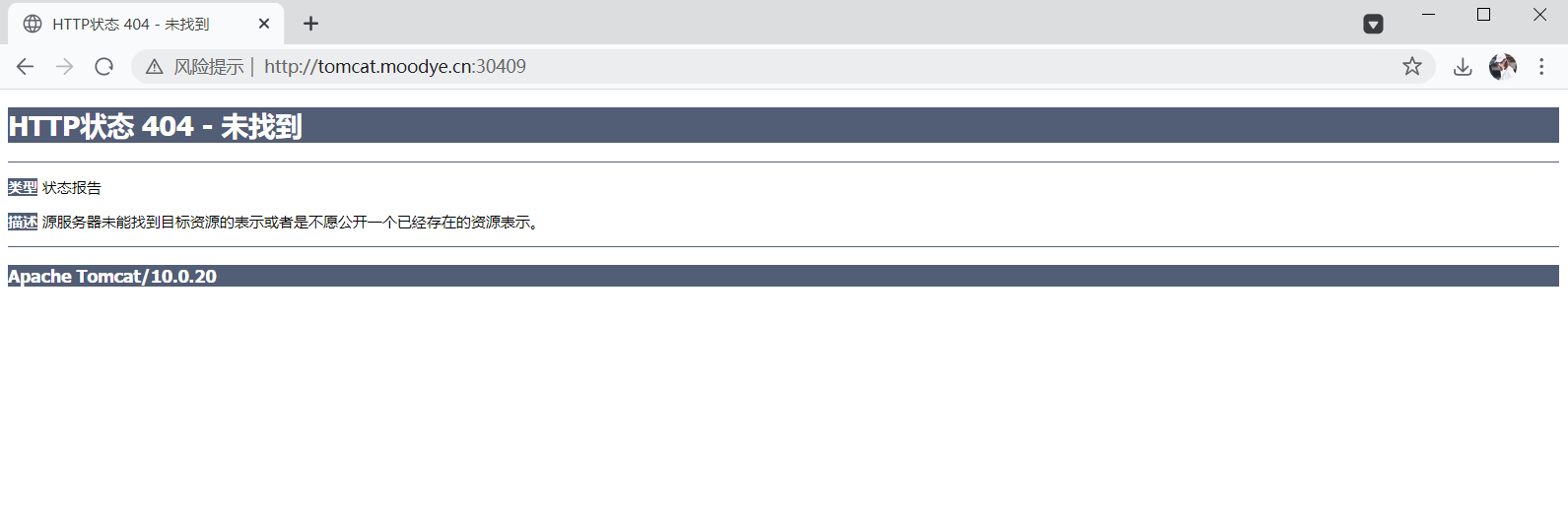

然后在浏览器中输入网址域名:30409（因为没有配置HTTPS）

Kubernetes之服务暴露（Service Ingress） - 图13

Kubernetes之服务暴露（Service Ingress） - 图14

Kubernetes之服务暴露（Service Ingress） - 图15
