网络互连模型

  • OSI参考模型（Open System Interconnect Reference Model），具有7层结构

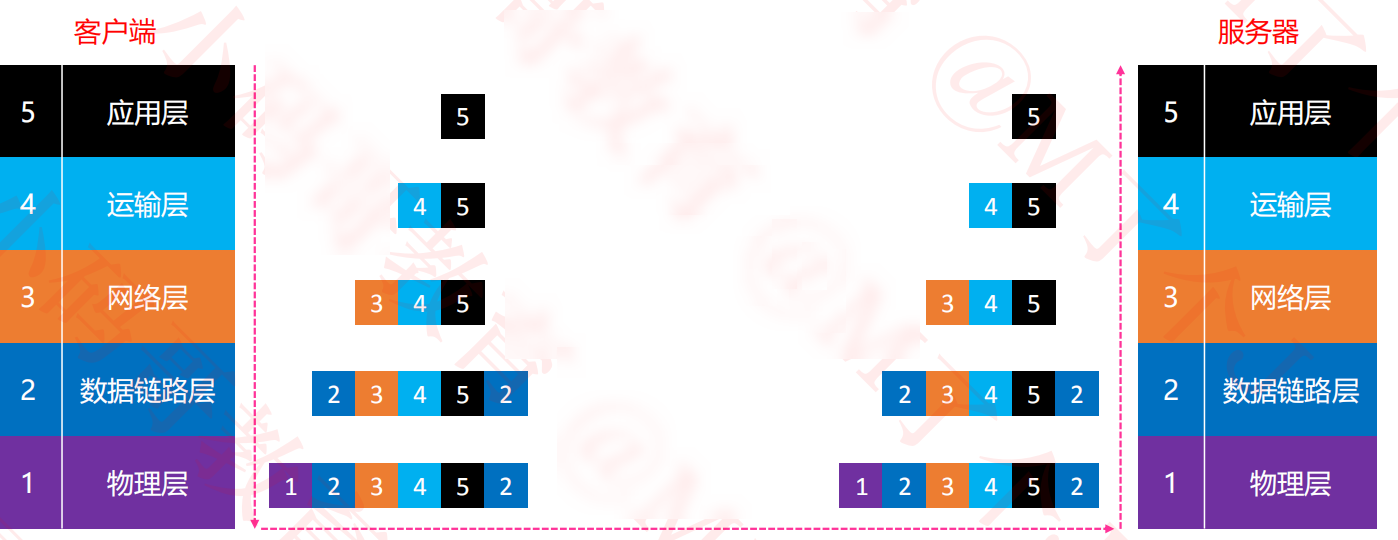

请求过程

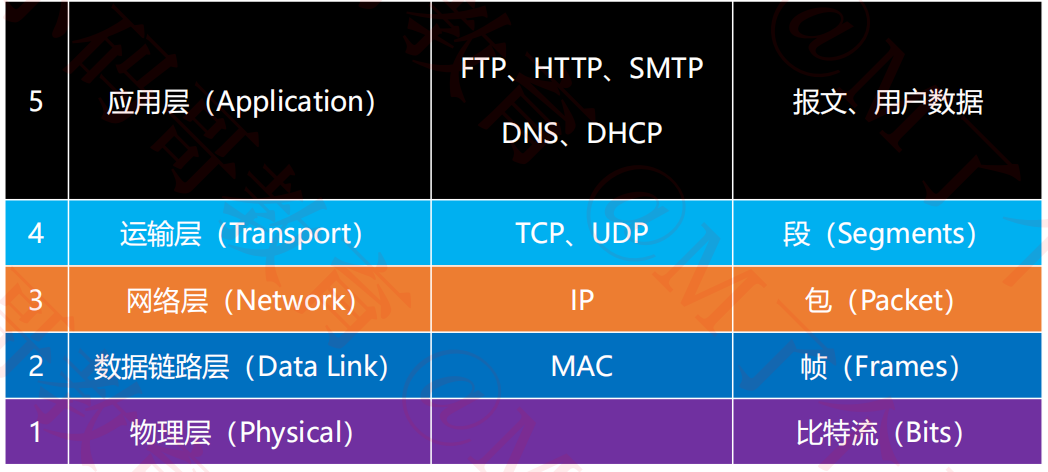

网络分层


计算机之间的通信基础

  • 需要得知对方的IP地址

  • 最终是根据MAC地址（网卡地址），输送数据到网卡，被网卡接收

    • 如果网卡发现数据的目标MAC是自己，就会将数据传递给上一层处理
    • 否则就会将数据丢弃。

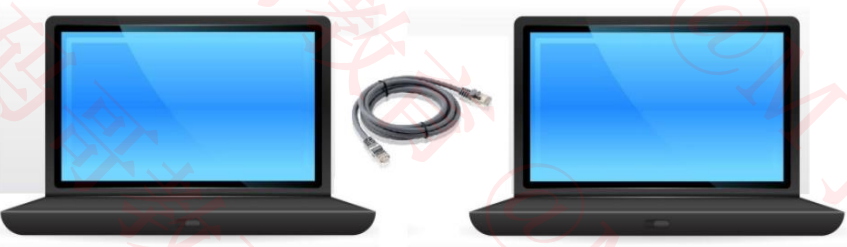

      计算机之间的连接方式 - 网线直连


  • 需要用交叉线（不是直通线）

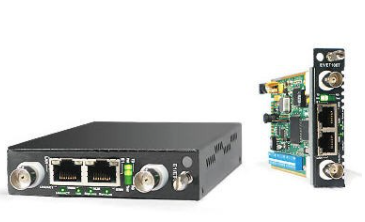

    计算机之间的连接方式 - 同轴电缆（Coaxial）


  • 半双工通信

  • 容易冲突
  • 不安全

  • 中间断了，整个都瘫了

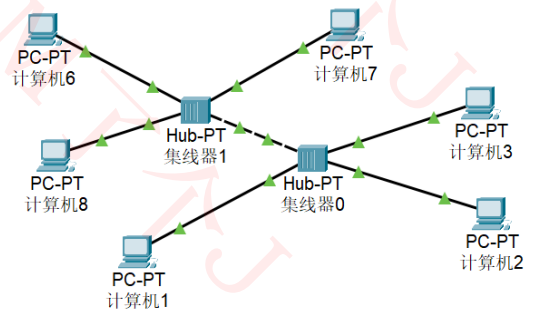

    计算机之间的连接方式 - 集线器（Hub）


  • 半双工通信

  • 容易冲突
  • 不安全

  • 跟同轴电缆一样：没有智商

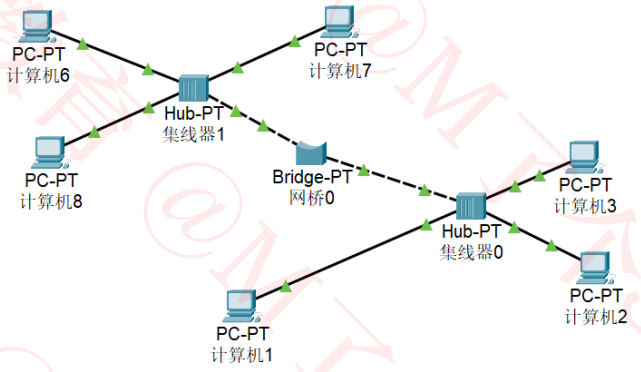

    计算机之间的连接方式 - 网桥（Bridge）


  • 能够通过自学习得知每个接口那侧的MAC地址

    • 从而起到隔绝冲突域的作用

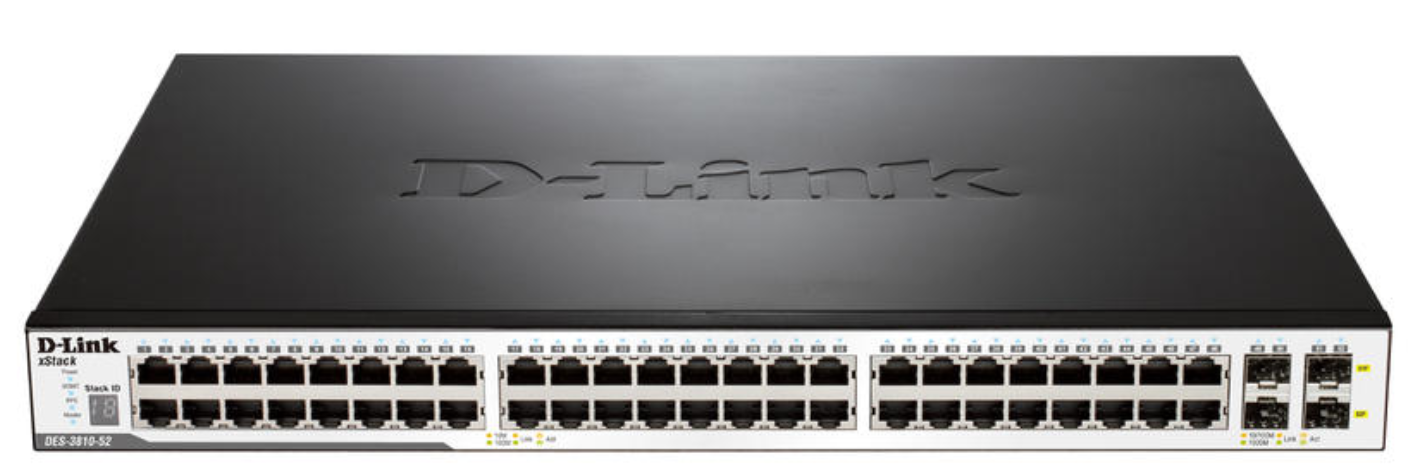

      计算机之间的连接方式 - 交换机（Switch）


  • 相当于接口更多的网桥

  • 全双工通信

  • 比集线器安全

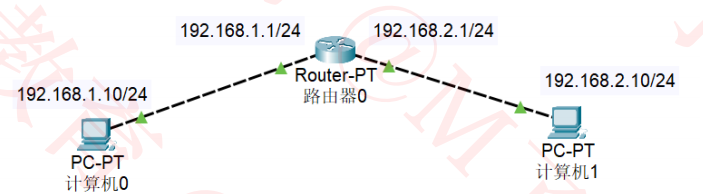

    计算机之间的连接方式 - 路由器（Router）

  • 网线直连、同轴电缆、集线器、网桥、交换机

    • 连接的设备必须在同一网段
    • 连接的设备处在同一广播域
  • 路由器
    • 可以在不同网段之间转发数据
    • 隔绝广播域
