传输层（Transport）

• 传输层有2个协议
  • TCP (Transmission Control Protocol)，传输控制协议
  • UDP (User Datagram Protocol)，用户数据包协议

UDP - 数据格式

• UDP是无连接的，减少了建立和释放连接的开销
• UDP尽最大能力交付，不保证可靠交付
  • 因此不需要维护一些复杂的参数，首部只有8个字节（TCP的首部至少20个字节）

• UDP长度（Length）

  • 占16位，首部的长度 + 数据的长度

    UDP - 检验和（Checksum）

• 检验和的计算内容：伪首部 + 首部 + 数据

  • 伪首部：仅在计算检验和时起作用，并不会传递给网络层

端口（Port）

• UDP首部中端口是占用2字节
  • 可以推出出端口号的取值范围是：0~65535
• 客户端的源端口是临时开启的随机端口
• 防火墙可以设置开启\关闭某些端口来提高安全性
• 常用命令行
  • netstat ·an：查看被占用的端口
  • netstat -anb：查看被占用的端口、占用端口的应用程序
  • telnet 主机 端口：查看是否可以访问主机的某个端口

√安装telnet：控制面板 - 程序 - 启用或关闭windows功能 -勾选“Telnet Client” -确定

TCP - 数据格式

• 数据偏移
  • 占4位
  • 乘以4：首部长度
  • 首部长度是20~60字节

• 保留

  • 占6位，目前全为0

    TCP - 一个细节

• UDP的首部中有个16位的字段记录了整个UDP报文段的长度（首部 + 数据）

• 但是，TCP的首部中仅仅有个4位的字段记录了TCP报文段的首部长度，并没有字段记录TCP报文段的数据长度

• 分析

  • UDP首部中占16位的长度字段是冗余的，纯粹是为了保证首部是32bit对齐
  • TCP\UDP的数据长度，完全可以由IP数据包的首部推测出来
    • 运输层的数据长度 = 网络层的总长度 - 网络层的首部长度 - 运输层的首部长度

      TCP - 检验和（Checksum）

• 跟UDP一样，TCP检验和的计算内容：伪首部+ 首部+数据

  • 伪首部：占用12字节，仅在计算检验和时起作用，并不会传递给网络层

TCP - 标志位（Flags）

• URG (Urgent)
  • 当URG = 1, 紧急指针字段才有效。表明当前报文段中有紧急数据，应优先尽快传送
• ACK (Acknowledgment)
  • 当ACK = 1时，确认号字段才有效
• PSH (Push)
• RST (Reset)
  • 当RST = 1时，表明连接中出现严重差错，必须释放连接，然后再重新建立连接
• SYN（Synchronization）
  • 当SYN = 1、ACK = 0时，表明这是一个建立连接的请求
  • 若对方同意建立连接，则回复SYN=1、ACK=1

• FIN （Finish）

  • 当FIN = 1时，表明数据已经发送完毕，要求释放连接

    TCP - 序号、确认号、端口

• 序号（Sequence Number）

  • 占4字节
  • 首先，在传输过程的每一个字节都会有一个编号
  • 在建立连接后，序号代表：这一次传给对方的TCP数据部分的第一个字节的编号
• 确认号（Acknowledgment Number）
  • 占4字节
  • 在建立连接后，确认号代表：期望对方下一次传过来的TCP数据部分的第一个字节的编号

• 窗口（Window）

  • 占2字节
  • 这个字段有流量控制功能，用以告知对方下一次允许发送的数据大小（字节为单位）

    TCP的几个要点

• 可靠传输

• 流量控制

• 拥塞控制

• 连接管理

  • 建立连接
  • 释放连接

    TCP - 可靠传输 - 停止等待ARQ协议

• ARQ (Automatic Repeat-reQuest), 自动重传请求

  • 无差错情况

• 超时重传

• 确认丢失

• 确认迟到

疑问

• 若有个包重传了N次还是失败，会一直重传直到成功为止么？
  • 这个取决于系统的设置，比如有些系统，重传5次还未成功就会发送reset报文（RST）断开连接

、

TCP - 可靠传输 - 连续ARQ协议 + 滑动窗口协议

• 如果接收窗口最多能接收4个包
  • 但发送方只发了2个包

• 接收方如何确定后面还有没有2个包？

  • 等待一定时间后没有第3个包
  • 就会返回确认收到2个包给发送方

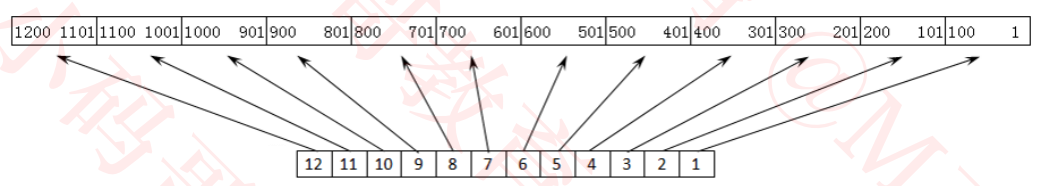

• 现在假设每一组数据是100个字节，代表一个数据段的数据，给每组一个编号

  •
  • 在TCP通过程中，如果发送序列中间某个数据包丢失（比如1、2、3、4、5中的3丢失了）
  • TCP会通过重传最后确认的分组后续的分组（最后确认的是2，会重传3、4、5）

  • 这样原先已经正确传输的分组也可能重复发送（比如4、5），降低了TCP性能

  • 为改善上述情况，发展出了SACK (Selective acknowledgment，选择性确认) 技术

    • 告诉发送方哪些数据丢失，哪些数据已经提前收到
    • 使TCP只重新发送丢失的包（比如3），不用发送后续所有的分组（比如4、5）

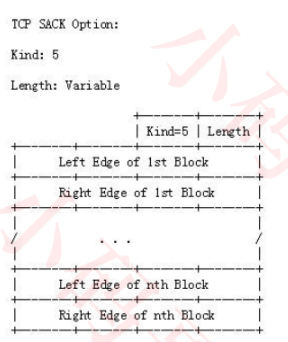

      TCP - 可靠传输 - SACK（选择性确认）

• SACK信息会放在TCP首部的选项部分

  • Kind：占1字节。值为5代表这是SACK选项
  • Length：占1字节。表明SACK选项一共占用多少字节
  • Left Edge：占4字节，左边界

  • Right Edge：占4字节，右边界

       ![image.png](https://cdn.nlark.com/yuque/0/2021/png/2817263/1615721067135-d0c2b36d-36aa-4d53-8e08-2e1f1d0a799b.png#height=317&id=Rdwvc&margin=%5Bobject%20Object%5D&name=image.png&originHeight=342&originWidth=288&originalType=binary&ratio=1&size=60557&status=done&style=none&width=267)<br />            ![image.png](https://cdn.nlark.com/yuque/0/2021/png/2817263/1615721087139-d0e72963-2596-4fda-a5b4-603e2f3ef776.png#height=186&id=tFMo4&margin=%5Bobject%20Object%5D&name=image.png&originHeight=254&originWidth=924&originalType=binary&ratio=1&size=93146&status=done&style=none&width=678)

• 一对边界信息需要占用8字节，由于TCP首部的选项部分最多40字节，所以

  • SACK选项最多携带4组边界信息
  • SACK选项的最大占用字节数 = 4 * 8 + 2 = 34

    思考一个问题

• 为什么选择在传输层就将数据“大卸八块”分成多个段，而不是等到网络层再分片传递给数据链路层

  • 因为可以提高重传的性能

    TCP - 流量控制

• 如果接收方的缓存区满了，发送方还在疯狂着发送数据

  • 接收方只能把收到的数据包丢掉，大量的丢包会极大地浪费网络资源
  • 所以要进行流量控制
• 什么是流量控制？
  • 让发送方的发送速率不要太快，让接收方来得及接收处理

• 原理

  • 通过确认报文中窗口字段来控制发送方的发送速率
  • 发送方的发送窗口大小不能超过接收方给出窗口大小
  • 当发送方收到接收窗口的大小为0时，发送方就会停止发送

    TCP - 流量控制 - 特殊情况

• 有一种特殊情况

  • 一开始，接收方给发送方发送了0窗口的报文段
  • 后面，接收方又有了一些存储空间，给发送方发送的非0窗口的报文段丢失了
  • 发送方的发送窗口一直为0，双方陷入僵局

• 解决方案

  • 当发送方收到0窗口通知时，这时发送方停止发送报文
  • 并且同时开启一个定时器，隔一段时间就发个测试报文去询问接收方最新的窗口大小
  • 如果接收的窗口大小还是为0，则发送方再次刷新启动定时器

    TCP - 拥塞控制



• 拥塞控制

  • 防止过多的数据注入到网络中
  • 避免网络中的路由器或链路过载

• 拥塞控制是一个全局性的过程

  • 涉及到所有的主机、路由器
  • 以及与降低网络传输性能有关的所有因素
  • 是大家共同努力的结果

• 相比而言，流量控制是点对点通信的控制

  TCP - 拥塞控制 - 方法

• 慢开始（slow start，慢启动）

• 拥塞避免（congestion avoidance）
• 快速重传（fast retransmit）

• 快速恢复（fast recovery）

• 几个缩写

  • MSS (Maximum Segment Size)：每个段最大的数据部分大小
    • 在建立连接时确定
  • cwnd（congestion window）：拥塞窗口
  • rwnd（receive window）：接收窗口
  • swnd（send window）：发送窗口
    • swnd = min（cwnd，rwnd）

      TCP - 拥塞控制 - 慢开始




• cwnd的初始值比较小，然后随着数据包被接收方确认（收到一个ACK）

• cwnd就成倍增长（指数级）

  TCP - 拥塞控制 - 拥塞避免



• ssthresh（slow start threshold）：慢开始阈值，cwnd达到阈值后，以线性方式增加

• 拥塞避免（加法增大）：拥塞窗口缓慢增大，以防止网络过早出现拥塞

• 乘法减小：只要网络出现拥塞，把ssthresh减为拥塞峰值的一半，同时执行慢开始算法（cwnd又恢复到初始值）

  • 当网络出现频繁拥塞时，ssthresh值就下降的很快

    TCP - 拥塞控制 - 快重传

• 接收方

  • 每收到一个失序的分组后就立即发出重复确认
  • 使发送方及时知道有分组没有到达
  • 而不要等待自己发送数据时才进行确认
• 发送方
  • 只要连续收到三个重复确认（总共4个相同的确认），就应当立即重传对方尚未收到的报文段
  • 而不必继续等待重传计时器到期后再重传

TCP - 拥塞控制 - 快恢复

• 当发送方连续收到三个重复确认，说明网络出现拥塞
  • 就执行“乘法减小”算法，把ssthresh减为拥塞峰值的一半

• 与慢开始不同之处是现在不执行慢开始算法，即cwnd现在不恢复到初始值

  • 而是把cwnd值设置为新得ssthresh值（减小后得值）
  • 然后开始执行拥塞避免算法（“加法增大”），使拥塞窗口缓慢地线性增大

    TCP - 拥塞控制 - 快重传 + 快恢复



    TCP - 拥塞控制 - 发送窗口的最大值

• 发送窗口的最大值：swnd = min（cwnd，rwnd）

• 当rwnd < cwnd时，是接收方的接收能力限制发送窗口的最大值

• 当cwnd < rwnd时，则是网络拥塞限制发送窗口的最大值

  TCP - 序号、确认号







  TCP - 建立连接 - 3次握手



• CLOSED: client处于关闭状态

• LISTEN: server处于监听状态，等待client连接
• SYN-SENT: 表示client已发送SYN报文，等待server的第2次握手
• SYN-RCVD: 表示server接受到了SYN报文，当收到client的ACK报文后，它会进入到ESTABLISHED状态

• ESTABLISHED: 表示连接已经建立

  TCP - 建立连接 - 前2次握手的特点

• SYN都设置为1

• 数据部分的长度都为0
• TCP头部的长度一般是32字节
  • 固定头部：20字节
  • 选项部分：12字节

• 双方会交换确认一些信息

  • 比如MSS、是否支持SACK、Window scale（窗口缩放系数）等
  • 这些数据都放在了TCP头部的选项部分中（12字节）

    TCP - 建立连接 - 疑问

• 为什么建立连接的时候，要进行3次握手？2次不行么?

  • 主要目的：防止server端一直等待，浪费资源
  • 如果建立连接只需要2次握手，可能会出现的情况
    • 假设client发出的第一个连接请求报文段，因为网络延迟，在连接释放以后的某个时间才到达server
    • 本来这是一个早已失效的连接请求，但server收到失效的请求后，误认为是client再次发出的一个新的连接请求
    • 于是server就向client发出确认报文段，同意建立连接
    • 如果不采用“3次握手”，那么只要server发出确认，新的连接就建立了
    • 由于现在client并没有真正想连接服务器的意愿，因此不会理睬server的确认，也不会向server发送数据
    • 但server却以为新的连接已经建立，并一直等待client发来数据，这样，server的很多资源就白白浪费掉了
  • 采用“三次握手”的办法可以防止上述现象发生
    • 例如上述情况，client没有向server的确认发出确认，server由于收不到确认，就知道client并没有要求建立连接

• 第3次握手失败了，会怎么处理？

  • 此时server的状态为SYN-RCVD, 若等不到client的ACK，那么server会重新发送SYN + ACK包
  • 如果server多次重发SYN + ACK包都等不到client的ACK，就会发送RST包，强制关闭连接

    TCP - 释放连接 - 4次挥手



• FIN-WAIT-1: 表示想主动关闭连接

  • 向对方发送了FIN报文，此时进入到FIN-WAIT-1状态
• CLOSE-WAIT: 表示在等待关闭
  • 当对方发送FIN给自己，自己会回应一个ACK报文给对方，此时则进入到CLOSE-WAIT状态
  • 在此状态下，需要考虑自己是否还有数据要发送给对方，如果没有，发送FIN报文给对方
• FIN-WAIT-2: 只要对方发送ACK确认后，主动方就会处于FIN-WAIT-2状态，然后等待对方发送FIN报文
• LAST-ACK: 被动关闭一方在发送FIN报文后，最后等待对方的ACK报文
  • 当收到ACK报文后，即可进入CLOSED状态了
• TIME-WAIT: 表示收到了对方的FIN报文，并发送出了ACK报文，就等2MSL（最大分段生存期）后即可进入CLOSED状态了
  • 如果FIN-WAIT-1状态下，收到了对方同时带ACK标志和FIN标志的报文时
    • 可以直接进入到TIME-WAIT状态，而无须经过FIN-WAIT-2状态
• CLOSED：关闭状态
• 由于有些状态的时间比较短暂，所以很难用netstat命令看到，比如SYN-RCVD、FIN-WAIT-1等

• CLOSING:

  • 一种比较罕见的例外状态
  • 表示你发送FIN报文后，并没有收到对方的ACK报文，反而却也收到了对方的FIN报文
  • 如果双方几乎在同时准备关闭连接的话，那么就出现了双方同时发送FIN报文的情况，也即会出现CLOSING状态
  • 表示双方都正在关闭连接

    TCP - 释放连接 - 细节

• TCP/IP协议栈在设计上，允许任何一方先发起断开请求。这里演示的是client主要要求断开

• client发送ACK后，需要有个TIME-WAIT阶段，等待一段时间后，再真正关闭连接
  • 一般是等待2倍的MSL（Maximum Segment Lifetime，最大分段生存期）
    • MSL是TCP报文在Internet上的最长生存时间
    • 每个具体的TCP实现都必须选择一个确定的MSL值，RFC 1122建议是2分钟
    • 可以防止本次连接中产生的数据包误传到下一次连接中（因为本次连接中的数据包都会在2MSL时间内消失了）
• 如果client发送ACK后马上释放了，然后又因为网络原因，server没有收到client的ACK，server就会重发FIN
  • 这时可能出现的情况是

① client没有任何响应，服务器那边会干等，甚至多次重发FIN，浪费资源
② client有个新的应用程序刚好分配了同一个端口号，新的应用程序收到FIN后马上开始执行断开连接的操作，本来它可能是想跟server建立连接的

TCP - 释放连接 - 疑问

• 为什么释放连接的时候，要进行4次挥手？

  • TCP是全双工模式
  • 第1次挥手：当主机1发送FIN报文段时
    • 表示主机1告诉主机2，主机1已经没有数据要发送了，但是，此时主机1还是可以接受来自主机2的数据
  • 第2次挥手：当主机2返回ACK报文段时
    • 表示主机2已经知道主机1没有数据发送了，但是主机2还是可以发送数据到主机1的
  • 第3次挥手：当主机2也发送了FIN报文段时
    • 表示主机2告诉主机1，主机2已经没有数据要发送了
  • 第4次挥手：当主机1返回ACK报文段时
    • 表示主机1已经知道主机2没有数据发送了，随后正式断开整个TCP连接

      TCP - 释放连接 - 抓包

• 有时候在使用抓包工具的时候，有可能只会看到“3次”挥手

  • 这其实是将第2、3次挥手合并了

• 当server收到client的FIN时，如果server后面也没有数据要发送给client了
  • 这时server就可以将第2、3次挥手合并，同时告诉client两件事
    • 已经知道client没有数据要发
    • server也已经没有数据要发了
