一、项目概述
1.1项目背景
农村公路是公路网的重要组成部分，是保障社会经济发展最重要的基础设施之一；是县（区）及乡镇地区最主要甚至是一些地区唯一的运输方式，是关系到人民群众的生产、生活，关系到县（区）及乡镇地区经济社会发展，关系到全面建设小康社会和构建和谐社会的重要基础设施。
随着我国政治、经济体制改革的逐步深入，对农村公路发展及养护管理不断重视，截至2017年底，南京市公路总里程达11320公里，路网中农村公路9761公里，其中高速公路3.5公里、一级公路627.5公里、二级公路933.3公里、三级公路1477.4公里、四级公路6505.6公里、等外公路213.7公里。按行政等级分：县道1870公里、乡道4981公里、村道2907公里、专用公路3公里。目前，农村公路管理仍存在难点，主要表现是：由于农村公路线路多，里程长，分布广，密度大，管理层级复杂，农路建管养及行业管理交织，导致农村公路的管理、养护、质量检查监督不到位；由于农村公路管理资金不足，单纯依靠国家补贴或地方自筹都面临着养护资金、养护机制等新的矛盾，导致管理效率偏低，养护不及时，传统的县乡公路养护管理办法和政策远远落后于新的发展形势。
为此，南京处将结合全市农路养护工作，根据南京处农路管理要求和管理重点，针对南京市县道及主要乡村道，大胆尝试农村公路信息化建设。
1.2建设目标
根据《市政府关于加快推进农村公路提档升级工程的实施意见》及《市交通运输局、财政局关于农村公路提档升级工程暨“四好农村路”建设管理办法》的规定，为全面了解全市农村公路工作开展情况，在南京市公路管理处对农村公路管理要求的基础上，结合农村公路管理的创新思路，充分利用现有的新技术新手段，建设“南京市农村公路建管养信息化平台”。
根据南京市公路管理处对农村公路的管理要求，在精细化、信息化管理农村道路的基础上，全面建设“南京市农村公路建管养信息化平台”，通过信息化平台的建设和深度应用，规范化农村道路工作流程，明确各层级工作职责，提高农村公路监管工作效率，提升工作成效判定的科学性，强化工作进展情况考核，从而深入了解全市农村公路工作开展情况。
本项目包含南京农村公路的建设、养护、管理的一套全生命周期的系统，对农村公路提挡升级、桥梁建设、生命防护、养护等方面按照计划、进度、资金支付等功能进行统计分析，同时可以在地图上实现展示、统计等功能。主要包含如下：
1、进一步加强农路建设工程的管理
规范年度农村公路建设流程，自动测算年度建设资金投资状况，加强农路工程提档升级、桥梁建设、生命防护施工过程跟踪机制，有效监管工程考核结果。
1)进一步加强农村公路提档升级工程的管理。推进农村公路提档升级工程项目的计划上报和实施管理。
2)桥梁工程。对现有农路桥梁汇总，地图显示，对危桥改造跟踪计划、执行和完工状况进行统计汇总。
3)为农村公路专项工程管理及养护提供更及时的统计。针对农村公路农路提档升级、危桥改造、生命安全防护等专项工程，按年度、项目性质、行政区划，及时跟踪项目计划、执行和完工状况，同时，实现历年各级行政区划项目汇总统计和年度计划完成情况汇总统计。
2、养护按照日常、大中修、小修保养、应急抢险实现各级行政区划项目汇总统计和年度计划完成情况汇总统计。
3、基于GIS，可视化、图形化管理农村公路工程建设、养护等工程，“一张图”反应出各区农村公路建设情况、季度、年度检査情况，同时各区地图可进行切片处理。
1.3建设内容
1、建设南京市农村公路数据库
按照《江苏公路基础数据更新和维护管理办法》要求、江苏省公路地理信息平台相关数据采集要求，建立南京市农村公路数
据库，主要包含基础数据和业务数据，为南京市农村公路建养管信息的存储、查询、更新等提供支持。
2、开发南京市农村公路信息管理系统
按照全省公路“一网、一数、一用户”的技术要求，设计开发南京市农村公路信息管理系统，满足南京市农村公路建设、养护、管理等业务功能，提高农路管理工作效率。
3、结合GIS，实现南京市农村公路信息管理WEB应用系统的可视化、图形化管理。
按照全省公路“一张图”的技术要求，设计开发南京市农村公路提档升级、生命安全防护等图层，包括：计划图层、执行图层和完工图层，同步实现农村公路项目管理功能，为农村公路项目管理提供可视化、图形化管理能力。
二、总体技术方案
2.1整体设计原则
根据系统建设目标，系统开发过程中应遵循和落实以下原则及要求：
2.1.1先进性原则
系统设计应采用先进的体系结构和软硬件技术，满足目前以及将来相当一段时间对系统的需求。从而达到既满足现阶段工作对系统水平和能力的要求，又能够在今后5年内保持其技术的先进性和实用性，从而保护投资的有效性。
2.1.2开放性原则
信息系统建设的根本目的在于信息共享，因此在系统建设中采用的各项软、硬件技术和产品必须符合开放性原则，符合当前国际、国内、行业标准。
2.1.3实用性原则
系统针对南京市农路建设养护管理信息化平台开发项目的特点而编制，并可以延续其它同类同质项目的应用，确保适用于项目的建设监管工作，且所采用或引用的相关工程建设法规、规范符合国家和省、市的最新规定。界面简单，操作、维护容易。
2.1.4可靠性原则
本次建设的系统应用，可用性要求较高，要求高可用性A≥99%，系统需确保7×24小时高效运转;系统运行稳定可靠，系统提供信息准确可靠；系统具有方便快捷的故障定位手段，当出现故障时，能尽快定位解决，恢复服务。
2.1.5健壮性原则
可通过双机备份机以及紧急预案方案，保障系统在出现异常情况下，实现系统的快速恢复，降低风险发生概率，缩小损失及影响。
2.1.6安全性原则
本次建设从技术和管理两个方面对信息系统进行安全防护。主要涉及防止非法访问系统、防止数据丢失、防止病毒入侵和防止私人数据进行操作等。数据交换、业务基础和信息展现所处理、传输和管理的信息，可能涉及到不同部门和系统的秘密和敏感信息，因此数据和访问必须通过特定的方法保护起来，如身份验证、用户级别、访问约束等。
系统面向的对象主要包括南京市公路管理处、市内各区交通局农路办等，不同的用户需要授予不同的应用权限、数据权限和安全保证权限，系统需要覆盖所有用户承担不同角色而适配相应权限，从而保证全系统各岗位的全面性使用需求。
2.1.7兼容性原则
系统管理端页面设计能够兼容IE10以上主流浏览器（如IE10、360浏览器、谷歌浏览器），针对IE内核9.0以下版本不保证界面样式完全自适应。
2.1.8可维护性原则
系统的设计尽量做到 “高内聚、低耦合”，提高模块的独立性，为开发高质量的软件结构奠定基础。。
2.1.9可移植性原则
系统采用JAVA作为编程语言，不论运行在何种CPU、操作系统或JAVA编译器上，都将产生同样的结果，具有很强的可移植性。
2.1.10扩展性原则
随着日常农路管理业务的不断拓展，系统也将需不断升级和更新，因此在系统设计和建设上要充分考虑今后一段时期内的拓展需要，系统应具有灵活敏捷的体系结构，适应系统扩展和延伸应用。
2.2遵循标准和规范
1. 《交通运输部关于推进“四好农村路”建设的意见》（交公路发〔2015〕73号）
2. 《江苏省农村公路建设标准指导意见》（苏交公[2004]56号）
3. 《江苏省政府关于进一步加强“四好农村路”建设的实施意见》（苏政发〔2018〕66号）
4. 《南京市农村公路条例》
5. 《江苏公路基础数据更新和维护细则》
6. 《江苏公路地理信息采集技术规范》
7. 《江苏省公路信息化数据库建设规范》（江苏省交通运输厅公路局交公技[2011]139）
8. 《江苏省公路信息化软件开发实施指南》（江苏省交通运输厅公路局）
9. 《GB/T7408-1994数据元和交换格式信息交换日期和时间的表示法》
10. 《江苏省南京市公路管理处信息化管理办法》（2018年）
11. 《江苏省南京市公路管理处网络安全管理办法》（2018年）
12. 农村公路养护管理办法（交通运输部令2015年第22号）
13. 农村公路建设管理办法（交通运输部令2018年第4号）
14. 《国务院办公厅关于实施公路安全生命防护工程的意见》（国办发〔2014〕55号）
等其他文件。
2.3关键技术分析与应用
2.3.1J2EE架构技术
基于J2EE架构的程序体系结构是3层或多层的结构，主要层次如下：
用户接口层，负责处理用户和应用程序的交互过程；它可以是一个通过防火墙运行的web浏览器，也可以是一般的桌面应用程序，还可以是无线的移动设备。
表示逻辑层，定义了用户界面要显示的内容和如何处理用户的请求，根据所支持的是什么样的用户接口。对于不同的用户，会有不同的版本。
业务逻辑层，把业务逻辑封装倒组件里面，通过和数据打交道，对应用的业务规则建模。
基础框架服务层，提供系统需要的其他一些公共功能，如消息，事务支持等。
数据层，存放所有的数据，存放的形式可以是关系数据库，文档数据库，文件，XML文档，目录服务等。
基于这种体系结构的应用程序采用了模型－视图－控制器（MODEL-VIEW-CONTROLLER，MVC）的模式。它的主要目的是把数据（模型）和数据表现（视图）形式分离出来。它们之间通过控制器来控制信息的流向。在我们的电子政务系统中，具有2个容器：Web容器和EJB容器，它们包含了宿主SERVLETS、JSP页面、企业级JAVABEAN组件供其它程序使用。
从结构层次上来分析，数据层和.NET方案一样，应用层和界面层就不一样了。
应用层，主要部署了两个容器：Web容器和EJB容器，它们的具体结构如图：
图JAVA技术架构示意图
运行平台，基于J2EE架构的系统运行环境非常大的一个优势就是平台无关性，可以运行UNIX、WINDOWS、LINUX等不同的操作系统。
在应用服务器选择上，考虑到需要构建门户、审批以及监察等服务，对中间应用服务器的要求很高，业界有很多企业级中间产品可以很好满足整个系统的要求。总的来说，使用J2EE方案是一个企业级的方案。
2.3.2支持云架构的GIS技术
本平台支持在云环境下部署GIS系统，能够支持目前国内外的主流云环境，可以轻松的将系统迁移到云端。
2.3.3服务式GIS技术
面向服务架构(SOA)是重要的软件开发设计模式，SOA是一种粗粒度、松耦合的软件架构，其服务之间通过简单、精确定义的接口进行通讯，不涉及底层编程接口和通讯模型。基于SOA架构的思想，服务式GIS平台已经成为地理信息平台建设的首要选择，具有方便的领域服务扩展能力。
2.3.5轻量级前置地图服务技术
平台采用前置地图服务技术保证GIS服务的用户体验。前置地图作为GIS云和端的中介，通过代理远程服务与发布本地缓存数据，向网络客户端提供完整一致的 GIS 服务。并且提供从客户端到服务器端的多层次扩展的开发框架。基于它可以快速构建轻量级的面向服务的B/S应用系统。
2.3.5多节点服务群集与负载均衡技术
在Web系统架构层面搭建多个层次的缓存机制, 可通过添加或减少服务器数量，可以更好的应对高并发请求，解决系统性能压力，具有恢复服务器级故障的能力，增强系统的可靠性和可用性。
Web负载均衡（Load Balancing），简单地说就是给我们的服务器集群分配“工作任务”，而采用恰当的分配方式，对于保护处于后端的Web服务器来说，非常重要。
2.3.6基于组件化的“零”代码搭建技术
我司坚持组件化的开发技术，通过开发不同的组件、接口和构件，实现软件的重复应用和快速开发。组件技术是应用级别的集成技术，其基本思想是将应用软件分解成一个个独立的单元，将软件开发的过程转变为类似于“搭积木”的搭建过程，通过组装不同的软件组件单元实现应用软件的集成开发。
2.3.7 WebService技术
Web服务是基于XML的一组标准，用来解决互联网上分布式服务和分布式计算的互用性问题，基本内容有：SOAP（简单对象访问协议）、WSDL（Web服务定义语言）、UDDI（通用描述、发现和集成协议）等协议。SOAP定义了用于调用WEB服务的协议，WSDL规范定义了如何描述一个Web服务，而UDDI则定义了用于注册、查找和使用WEB服务的中心组织。SOAP和WSDL是W3C组织（WorldWideWebConsortium，互联网联合组织）制定的底层标准，W3C还负责定制HTML和XML领域的各种规范。Web服务已经成为工业标准，获得了IBM、SUN等的大力支持。

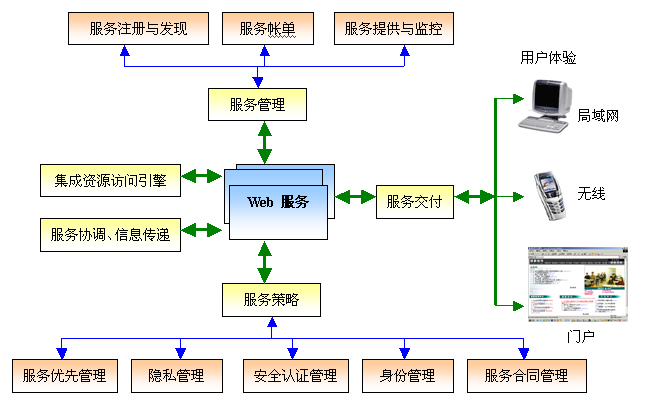

下图为WEB服务的架构示意图：
图 WebService开发示意图
Web服务是一场分布式计算体系的革新，是从集中式计算模式向分布式计算模式的发展。它强调的是不同组件协同工作，来为用户提供服务。分布式对象结构，是将标准化的组件对象放在远端的电脑上。客户端在调用对象时，使用分布式对象结构的调用标准来获取对象，面对广义的分布式计算体系，Web服务实际上更像是一种远程访问的标准。
2.4平台框架设计
2.4.1总体逻辑框架
图 总体逻辑框架
南京市农路建设养护管理信息化平台总体架构设计，在满足招标要求的基础上进一步补充完善，按照主流Spring+SpringMVC+MyBatis的技术框架，使用前后台分离技术，系统信息安全依照南京处信息化应用系统信息安全保障体系要求进行设计，后期的运维保障按照南京处信息化应用系统运维保障体系进行运行维护管理。
2.4.2系统技术架构
本系统的技术架构，即从软件开发的角度划分，分为五个层次，从下自上分别是持久层、数据层、逻辑层、应用层、表现层。
技术架构图如下图所示：
图 技术架构示意图
2.4.3系统技术路线
为了保障应用软件建设的实用性和先进性，实现建设目标，按照主流Spring+SpringMVC+MyBatis的技术框架，利用前后台分离技术、XML、WebServices等主流技术和SOA体系结构，为南京市农路建设养护管理信息化平台构件一个具有良好伸缩性的、可扩充的集成应用与服务平台。为达到以上要求，具体技术路线如下：
1、利用前后台分离技术、XML、WebServices等技术和SOA体系结构，为南京市农路建设养护管理信息化平台构建一个稳定、高效灵活的信息共享集成管理平台和业务应用平台。
2、采用系统工程、信息工程等多种开发技术手段，融合中间件等高级软件技术，合理的抽象与封装南京市农路建设养护管理信息化平台服务和服务业务逻辑，实现系统的组件化，提高系统的可扩展性。
3、采用基于SSM三大框架（Spring、SpringMVC和Mybatis），采用主流的开发工具实现应用软件的研制和开发。
2.4.4系统开发及运行环境
1、系统的开发遵守国际国内的相关标准、规范和要求。
2、数据库管理系统建议采用MYSQL Server 5.7，也可支持任意主流数据库。
3、B/S客户端支持Windows7及以上操作系统，能够兼容IE10以上主流浏览器（如IE10、360浏览器、谷歌浏览器)。
4、地图引擎建议采用ESRI ArcGIS Server 10，也可支持高德地图、百度地图等。
2.4.5功能架构设计
图 系统功能架构设计图
2.4.6核心业务流程设计
计划办理核心业务流程是农路管理工作的核心。市公路管理处根据各区交通局上报的计划、上级要求，结合各区发展情况、历史投资情况、建设情况等进行核减，各区交通局调整计划后重新上报，市公路管理处审核通过后归档。详细描述见3.1.3.7核心业务流程章节。
2.5系统性能设计
2.5.1系统处理能力
根据工程心理学的相关理论，考虑到不同类型用户对响应时间的忍耐程度，结合业务对系统响应时间的要求，图形化指标查询展示要求系统3秒内输出结果并展示给用户，地图展示结果需在3~10秒内获得；在网络稳定的环境下，操作性界面单一操作的系统响应时间小于3秒。
2.5.2系统可用性
应用服务和接口服务可应采用负载均衡部署方案，保障系统可用性。数据访问以及数据交换、传输的可用性要求较高，要求可用性A≥99.9%（MTBF（平均无故障工作时间）/（MTBF+MTTR（平均维修时间））；通常情况下，系统CPU平均利用率不超过60％；内存平均使用率不超过70％；系统应提供724小时的高效运转能力，故障率不高于2次/年。
2.5.3网络环境适应能力
在设计初期应充分考虑用户的实际情况，满足在不同环境下系统正常工作的要求。当客户的网络实际条件达到1MB/S时，本项目应使系统能正常进行信息交互，保证用户的正常工作。看监控点时网络实际条件至少需要达到4MB/S。
2.5.4容错和负载平衡能力
对常见数据错误具有容错机制，能够简单识别、处理用户提交的数据错误。采用一定的优化技术，减少客户端到服务器的数据流量，提高服务端响应时间。提供双机备份解决方案，在硬件条件允许的情况下进一步提高系统的可用性。
2.5.5系统运行稳定可靠
有相应的异常包装机制。对应系统中出现的异常错误能够进行记载，并在特定条件下重现。没有重大的设计缺陷导致的系统崩溃、无法恢复的情况出现。信息处理及时准确，信息的采集、处理、保存做到及时、准确、可靠。符合规范并且方便使用。满足不同层次管理人员对信息处理的要求。
2.6系统接口设计
主要包括与第三方集成、数据交换及接口开发内容。
2.6.1系统实现单点登录接口
根据南京市公路管理处电子政务平台单点登录接口实现农路登录功能。
2.6.2省局地理信息平台接口
根据江苏公路地理信息平台相关接口，实现GIS功能。
三、系统主要功能模块设计
南京市农路建设养护管理信息化平台能为全市农村公路建、养、管提供全过程管理的有效辅助手段，实现道路、桥梁、生命安全等信息动态的全面综合管理和统计分析，为工程项目建设和养护的辅助管理和辅助决策提供依据。
3.1南京市农村公路信息管理系统
南京市农村公路信息管理系统按照全省公路“一网、一数、一用户”的技术要求设计开发，满足南京市农村公路建设、养护、管理等功能。
3.1.1工作桌面
3.1.1.1统一门户
系统界面风格及功能统一，接入南京市公路处电子政务平台。机构名称、用户账号与南京电子政务平台及省平台统一，满足用户单点登录的需要。具体接入方式见3.5应用支撑平台与接口章节。

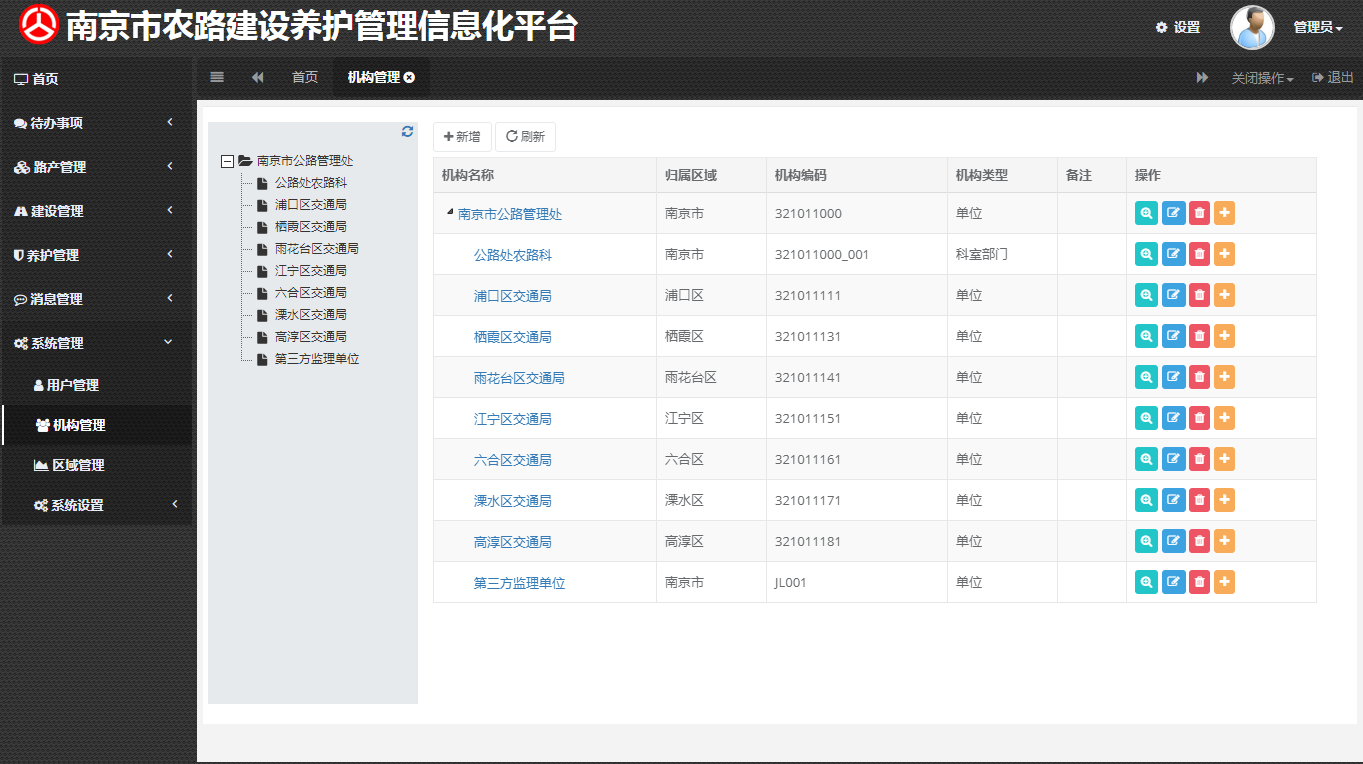

图 机构管理示意图
3.1.1.2统一检索
对农路所有入库信息进行综合检索，检索内容主要包括项目名称以及上传的相关文件资料等。

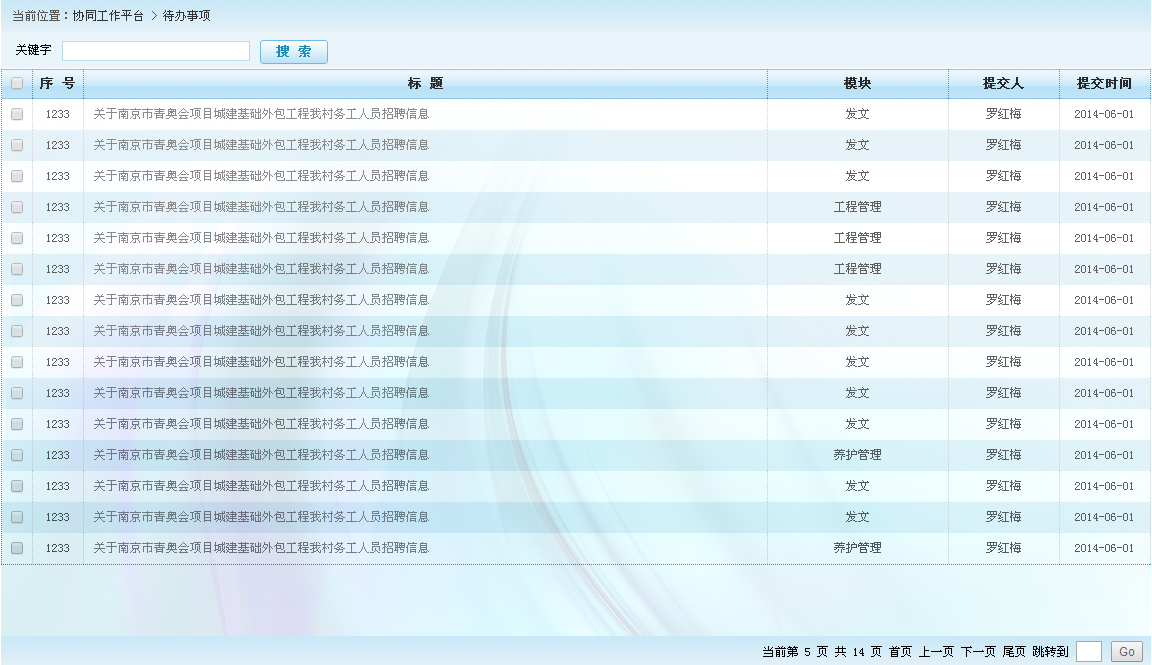

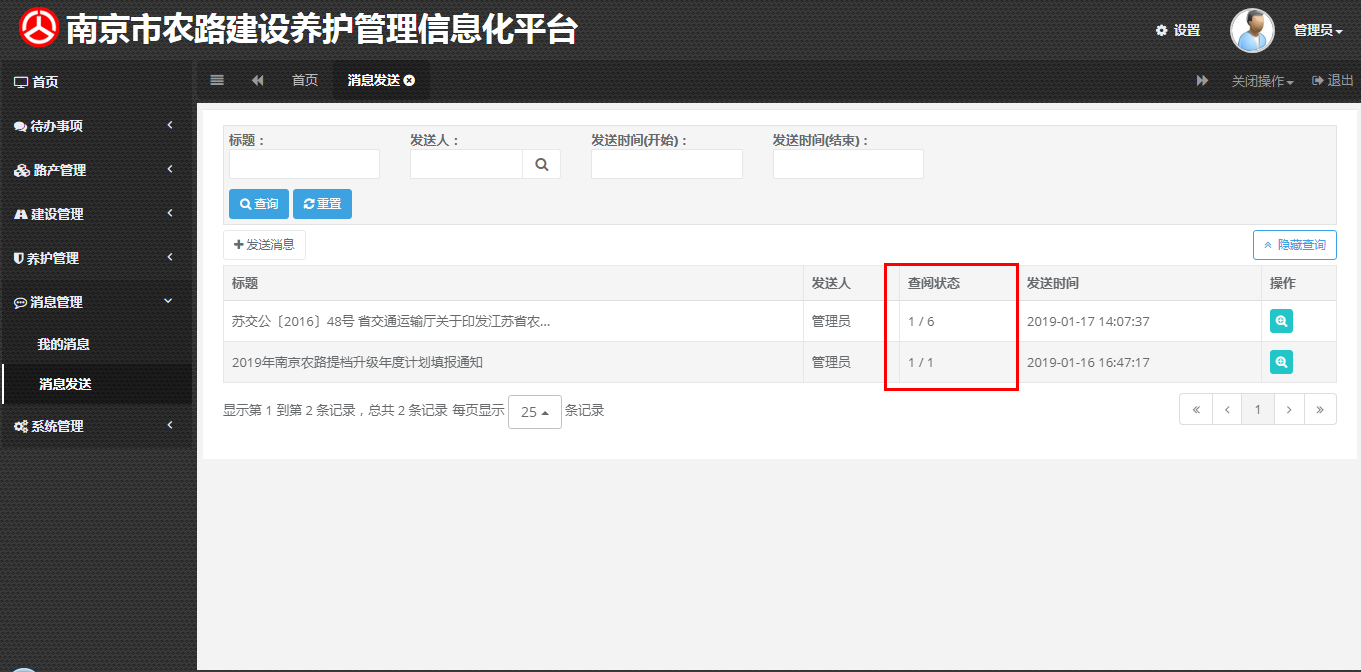

3.1.1.3消息提醒
在农路建设（包括农路提档升级、危桥改造和生命防护工程）与养护管理过程中，当有计划上报、计划补报及资金分配任务的时候，系统以站内消息的形式对用户进行实时提醒。
3.1.1.4总体建设规模

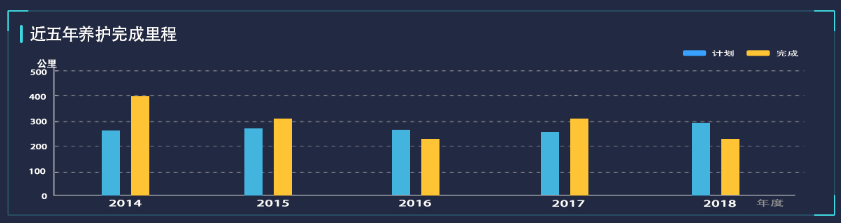

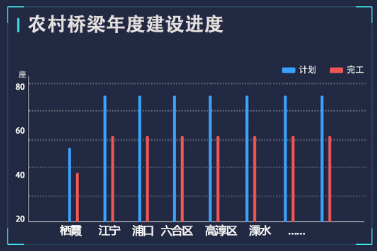

系统主要用户为市公路处领导、市公路处工作人员、各区交通局工作人员等。面向各级决策、管理人员，动态、直观地分析和展现全市或所管辖区内的农村公路总体建设规模和进度、农村公路养护工程进展情况、农村道路和农村桥梁技术状况等，便于
各级决策、管理人员分析和掌握全市或所管辖区内的农村公路建设、养护管理能力和水平。

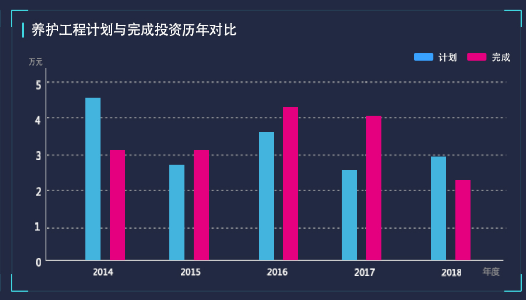

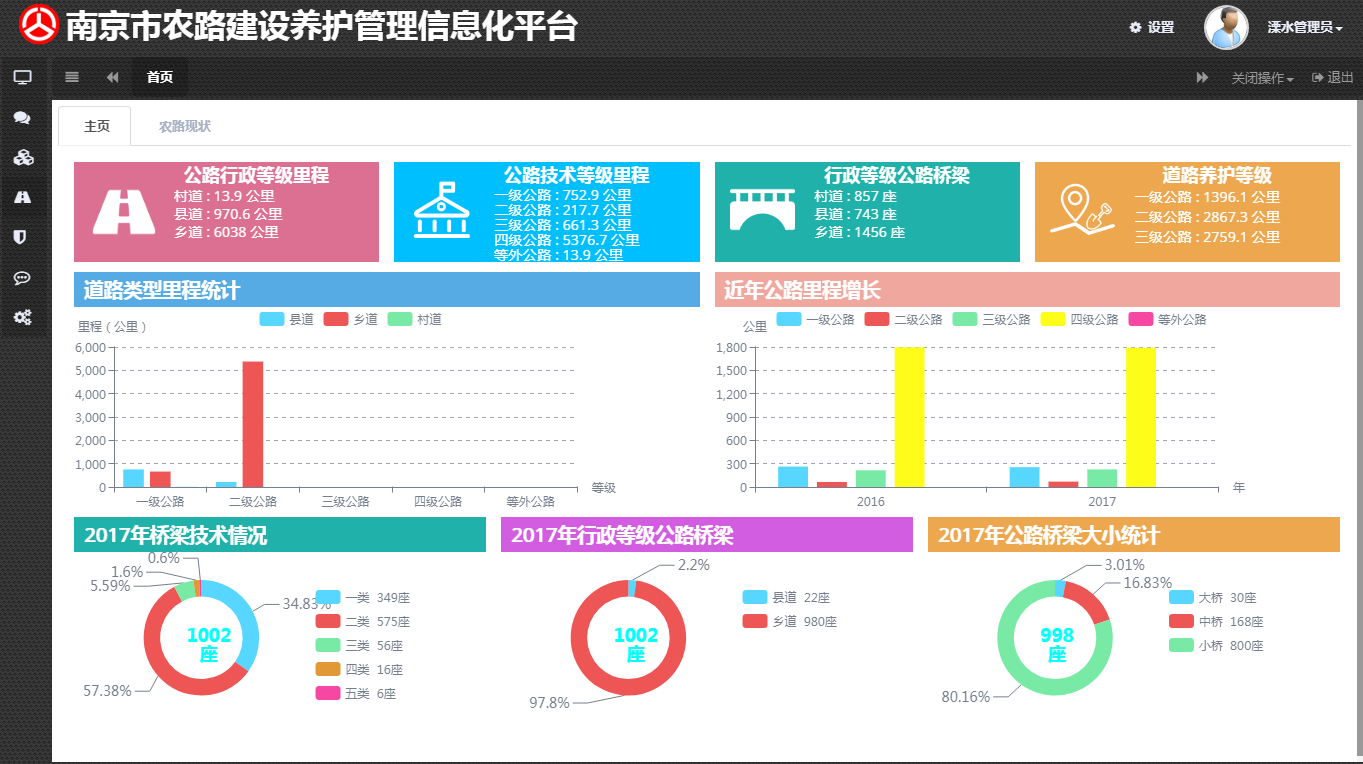

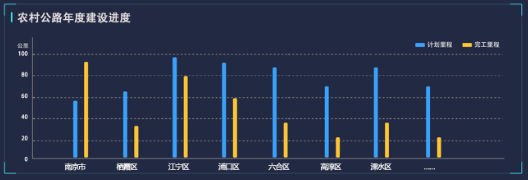

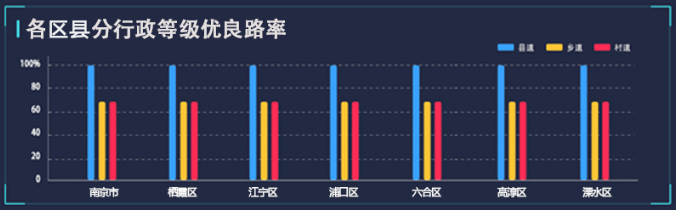

图 南京市农村公路信息管理系统首页示意图
业务数据实时更新，统计汇总分析图表可实现上下钻取，满足各级管理部门人员对全局掌控、精细化管理等不同的管理维度的需要。
3.1.1.5个性化设置
系统支持一键换肤，可快速切换整个UI风格，不仅仅是色调和样式，布局也可以改变，满足用户个性化设罝的需要。
*图 个性化设置示意图
3.1.2路产管理
路产管理功能可提供对全市农村道路路线、桥梁、隧道、涵洞、治超站、交叉口、加油站、客运站、公交站和标示标牌等基础路产信息的增加、修改、删除、查询、导出等常用管理功能。
系统将“江苏省公路基础数据库更新系统”、“公路技术状况评定系统（MQI普及版）”、“江苏省2018-2020年项目库”、“南京市2018-2022年项目库”等的多源异构数据进行融合，并提供数据初始化。
| 序号 | 管理模块 | 查询条件 | 主要列表信息 |
|---|---|---|---|
| 1 | 路线管理 | 路线名称、路线编码、起点名称、终点名称、填报单位 | 路线编码、路线名称、起点名称、终点名称、填报单位 |
| 2 | 桥梁管理 | 桥梁名称、桥梁编码、路线编码、填报单位名称 | 桥梁名称、桥梁编码、路线编码、路段序列号、所在政区、填报单位名称 |
| 3 | 建制村管理 | 建制村编码、建制村名称、填报单位名称 | 建制村编码、建制村名称、建制村人口、所辖自然村数量、填报单位、所属地形、更新时间 |
| 4 | 隧道管理 | 隧道名称、隧道编号 | 隧道名称、路线名称、隧道编号、隧道全宽(米)、隧道长度(米)、更新时间 |
| 5 | 客运站管理 | 客运站编号、客运站名称 | 客运站名称、客运站编号、路线名称、更新时间 |
| 6 | 标识牌管理 | 标识牌编号、标识牌名称 | 标识牌名称、标识牌编号、路线名称、更新时间 |
| 7 | 涵洞管理 | 涵洞编号、涵洞名称 | 涵洞名称、涵洞编号、路线名称、更新时间 |
| 8 | 渡口管理 | 渡口编号、渡口名称 | 渡口名称、渡口编号、路线名称、渡口宽度(米)、更新时间 |
| 9 | 治超站管理 | 治超站编号、治超站名称 | 治超站名称、治超站编号、路线名称、更新时间 |
| 10 | 交叉口管理 | 交叉口编号、交叉口名称 | 交叉口名称、交叉口编号、路线名称、更新时间 |
| 11 | 加油站管理 | 加油站编号、加油站名称 | 加油站名称、加油站编号、路线名称、更新时间 |
| 12 | 公交站管理 | 公交站编号、公交站名称 | 公交站名称、公交站编号、路线名称、更新时间 |
图 路线管理示意图

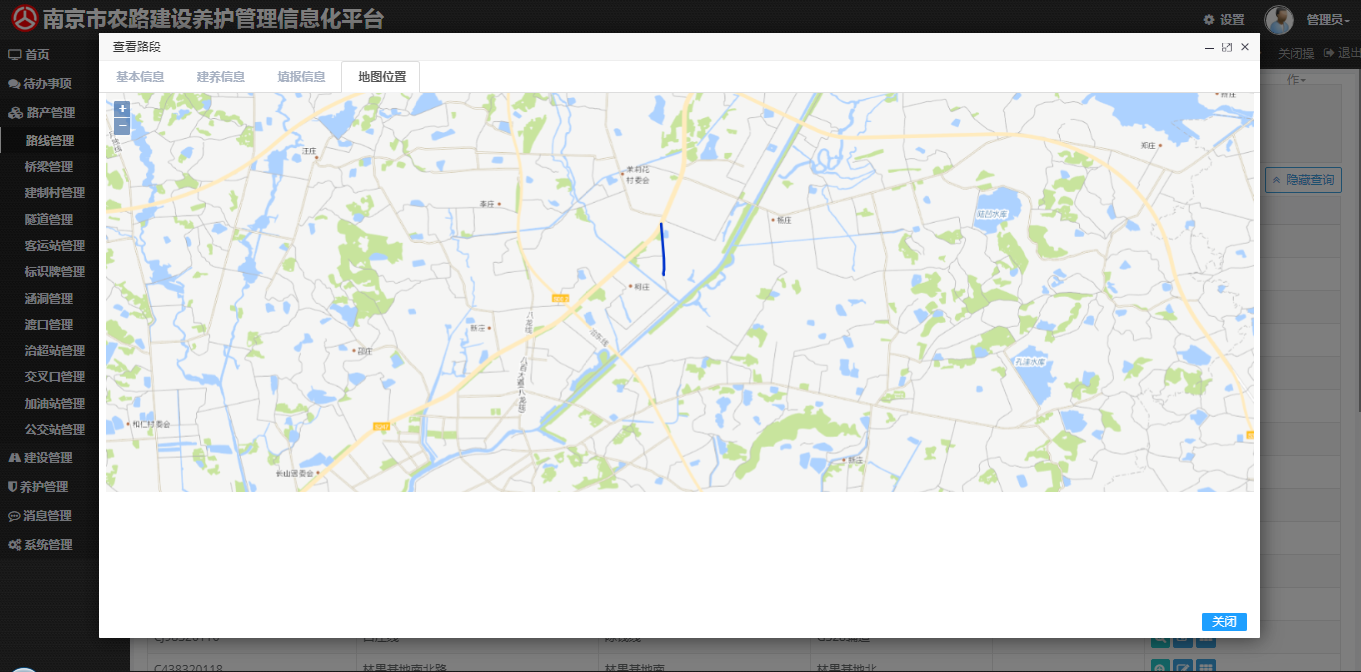

图 路段明细示意图
系统为每条路段、桥梁都建设了“身份卡”，实现了精细化管理，可以随时查阅路段基本信息、建养信息、填报信息以及在线重新描绘路段等功能。

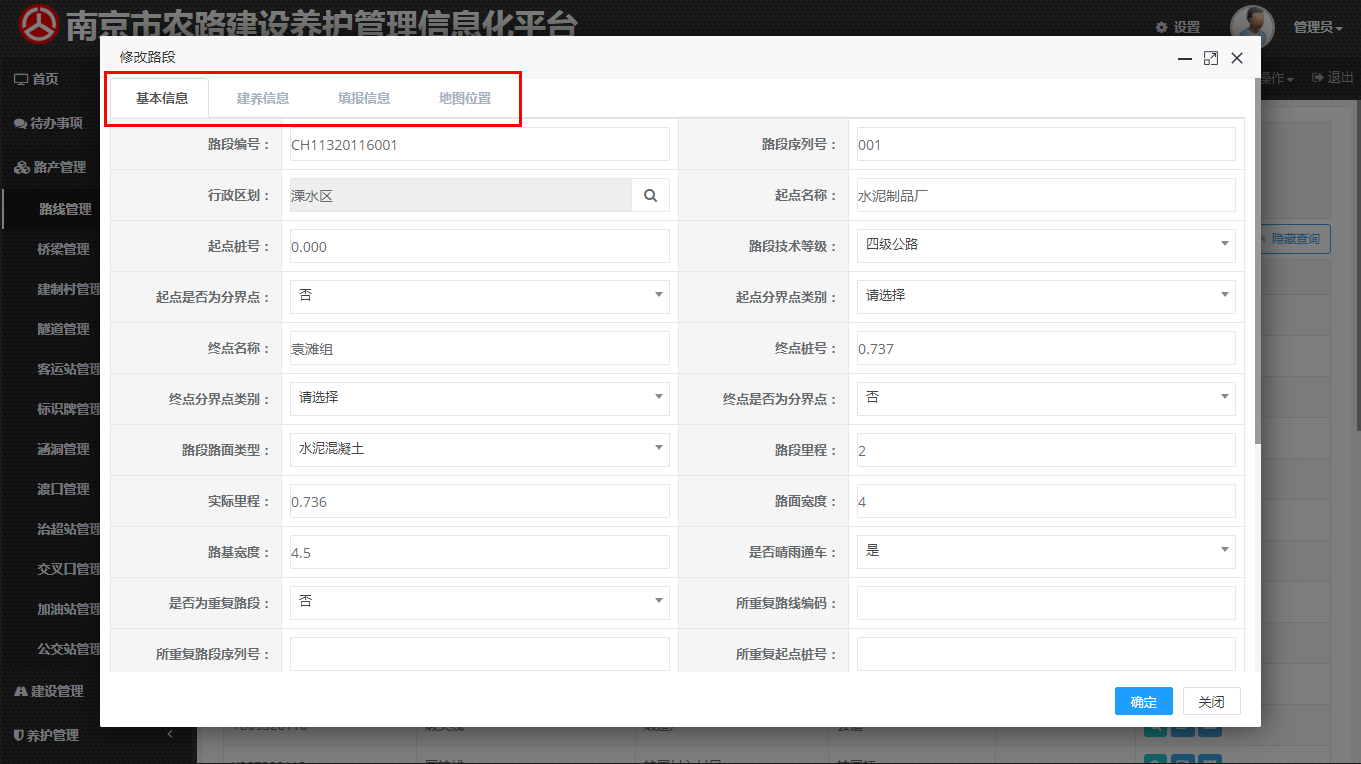

图 “身份卡”基本信息示意图
图 “身份卡”建养信息示意图

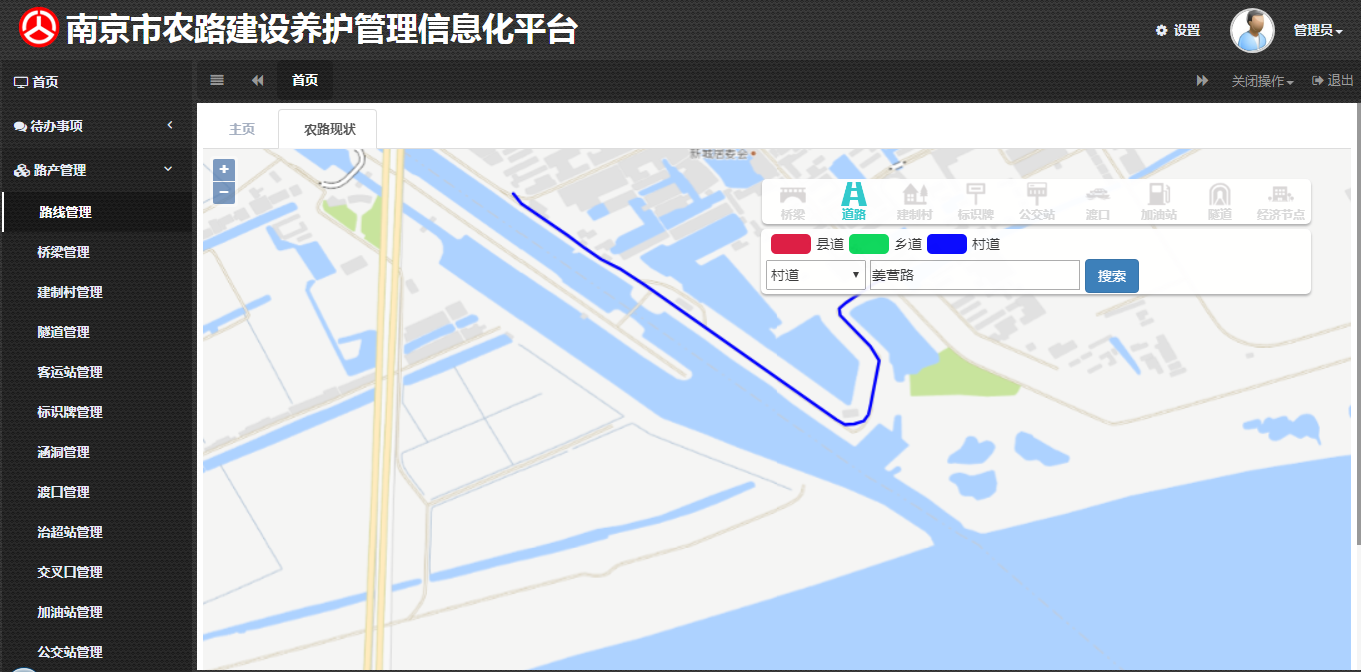

图 路段在线重描示意图

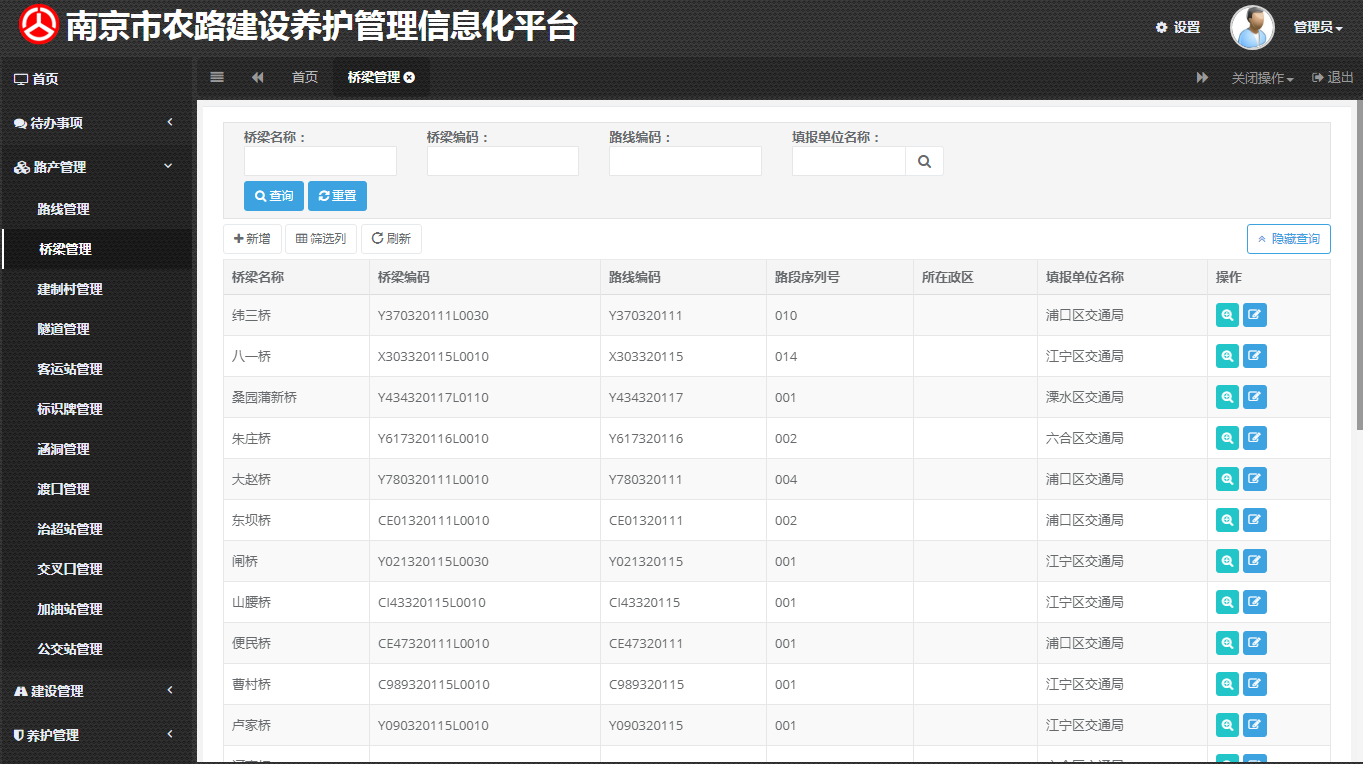

图 桥梁管理示意图
3.1.3建设管理
农路建设针对全市、县、乡镇每年的农路工程提档升级、农路桥梁建设、农村公路生命安全防护工程建设，制定并落实农村公路年度投资计划，并针对重点工程实施全过程监控，主要包括工程进度、资金支付、安全与质量等。实现施工过程跟踪机制，跟踪记录工程项目的开工情况、进展情况、竣工情况，有效监管工程考核结果。
Ø 农路工程提档升级
南京市农村公路的提档升级工作在上级业务部门的指导下开展，编制上报年度计划，主要包括省、市重点计划两个层面。全市农村公路提档升级工程建设主要分两类：一类是路面宽度5.5米以上的等级公路建设；另一类是5.5米以下的等外公路建设。
系统提供农路提档升级年度计划Excel模版下载功能，各县交通局公路站可根据下载的模版进行填写导入上报。各区公路站进行农路提档升级年度计划上报完成后，市公路处管理员可对计划实施里程进行分配，调整里程重新上报。
道路计划管理的主要内容包括：乡镇、项目名称、项目类型、道路行政等级、县乡村道编号、县乡村道名称、现状技术等级、提档技术等级、实施年份、是否为省计划项目、是否部车购税项目、计划状态、计划类型等。
对实际施工过程中涉及的未进入计划范围的隐患路段进行年度计划补报。年度计划补报采用Excel模板导入，模板同年度计划上报模板实际。计划调整完成后，市公路处管理员进行计划确认。
Ø 农路桥梁建设
在全市范围内对农路桥梁进行全覆盖检测，对桥梁进行技术状况评定。如4类桥梁限制交通，进行大修；5类桥梁封闭交通，进行改建或重建；改造和新建上报明年桥梁建设年度计划等。
桥梁计划管理的主要内容包括：乡镇、项目名称、项目类型、桥梁名称、桥梁编码、所属线路名称、所属线路编号、建设性质、桥梁分类、实施年份、是否为省计划项目、是否部车购税项目、计划状态、计划类型等。
Ø 生命安全防护
为保障农村公路生命安全防护工程的顺利开展，由公安、安监、交通等部门联合实施，公安部门负责公路安防工程建设事故资料的收集，提供事故隐患多发路段，安监部门负责相关部门实施的农村公路重特大道路交通事故责任倒查配合，公路部门负责公路安防工程建设改造实施，公路部门在临水、临空、临边等部位设置的加强型安全防护栏杆等。
系统提供生命安全防护工程年度计划，各区公路站可根据下载的模版进行填写导入上报。各区公路站进行生命安全防护工程年度计划上报完成后，市公路处管理员可对计划实施里程进行分配，调整里程重新上报。
安防计划管理的主要内容包括：公路编号、公路名称、所属镇(街道)、是否申请按比例补助、建设性质、是否为省计划项目、计划状态、计划类型等。
对实际施工过程中涉及的未进入计划范围的隐患路段进行年度计划补报。年度计划补报采用Excel模板导入，模板同年度计划上报模板实际。计划调整完成后，市公路处管理员进行计划确认。
3.1.3.1计划项目库管理
实现对南京市农村道路、桥梁和安全生命防护工程的计划项目的整体管理。主要包括项目导入、查询、修改以及导出等常用管理功能。
3.1.3.2计划办理
各区交通局可通过本系统上报所在辖区建设工程的下一年度省跨年计划、市跨年计划（不含省跨年计划）、年度计划。主要内容包括：提档升级、危桥改造、生命防护三大类的工程明细及统计汇总。
计划办理主要包括通知下达与接收、计划管理与上报、计划核减与审批、各区核减、计划查询、资料归档、数据导出等功能。

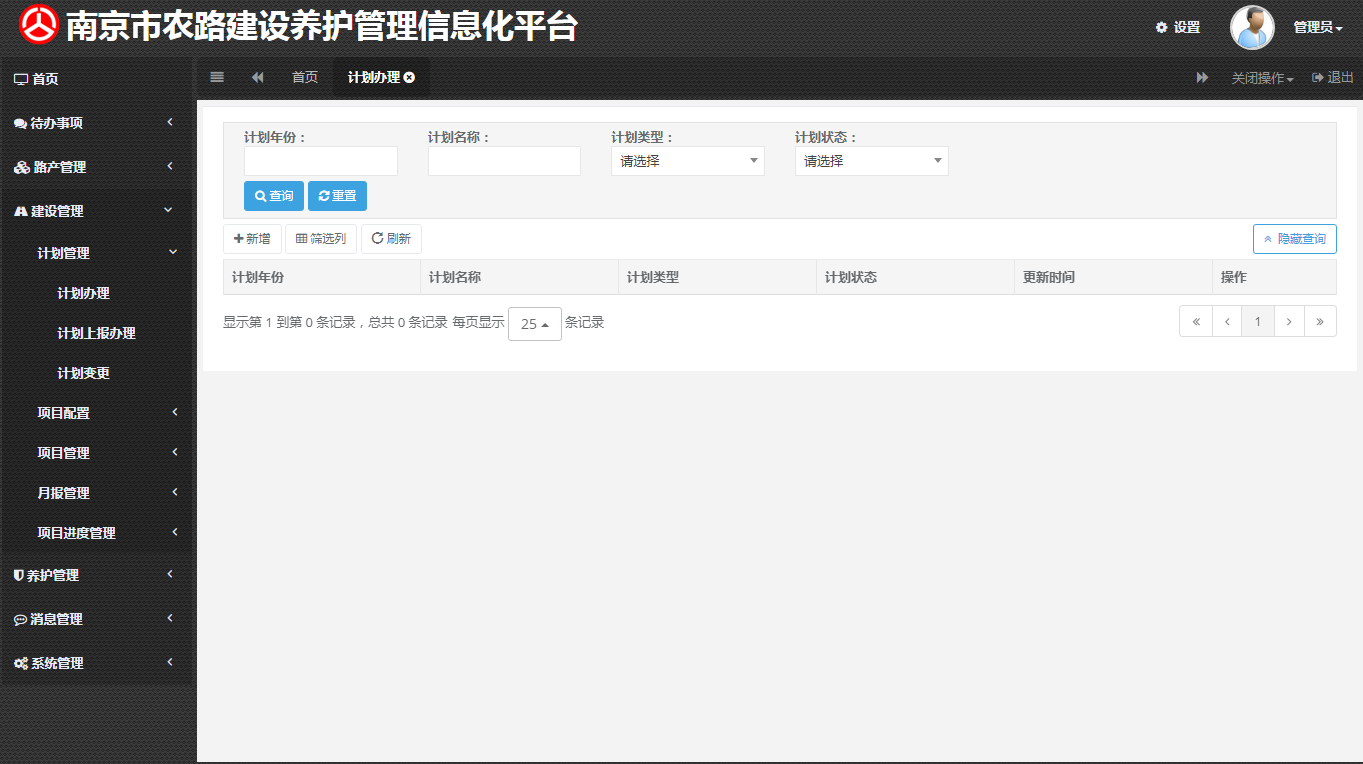

图 计划办理示意图

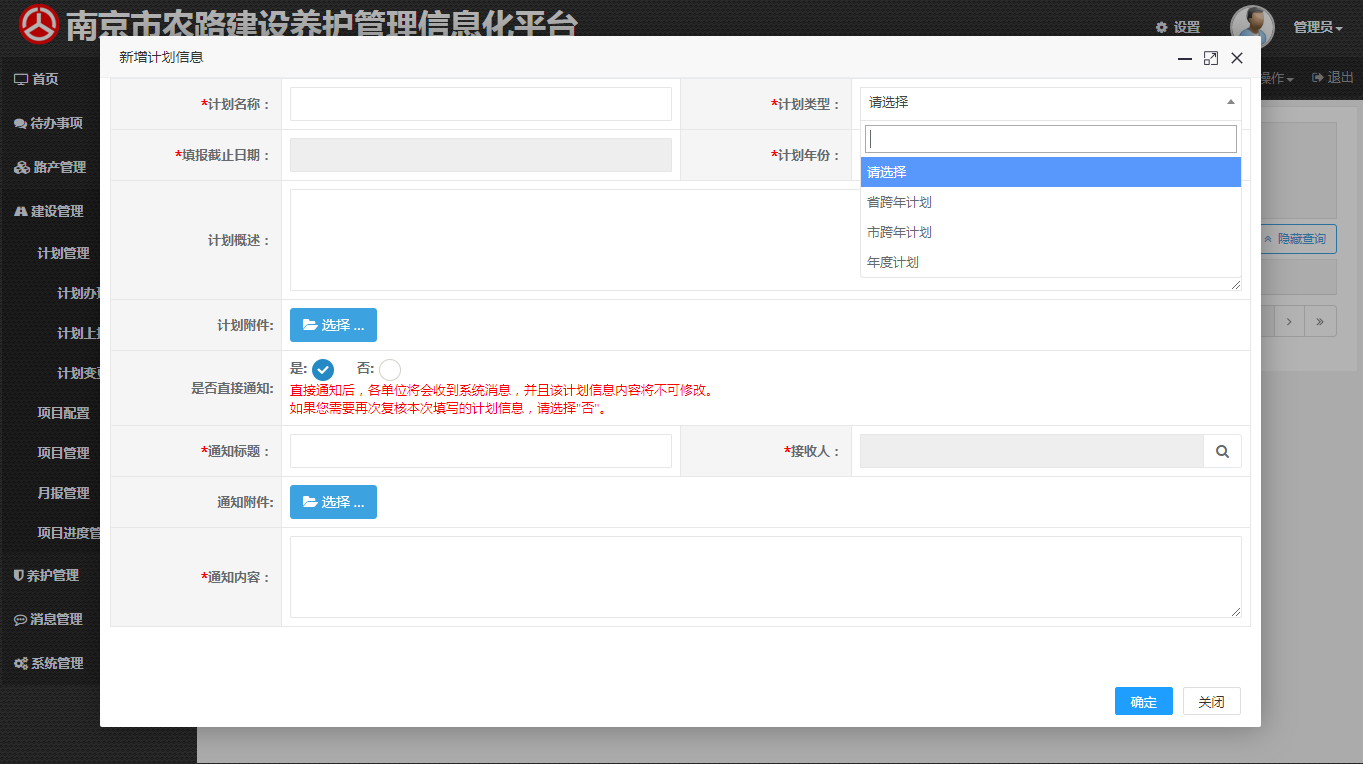

图 新增计划示意图
计划的通知、接收、填报、审核审核等都通过业务流程串联起来，具体实现将在核心业务流程章节中详细描述。
计划查询：市公路管理处可通过年度、行政区划查询各区已审核通过的年度整体规划、分类规划、及明细信息。
资料归档：市公路管理处根据省中心的批复结果对计划调整后进行归档保存，并录入省中心的批复意见、批复时间，上传相关材料的复印件、扫描件。
数据导出：市公路管理处待各区交通局上报计划都通过审核后，形成本市年度计划汇报材料，并支持EXCEL导出功能，方便各级领导审阅与查看。
3.1.3.3计划变更
在项目的实施过程中，由于方案优化、土地占用、拆迁补偿等原因，部分项目不能按照原计划实施建设，故存在对部分建设项目进行调整。
计划变更有固定的审批手续及流程。当计划变更审批通过后，系统会对计划项目库中的项目进行状态标记，包括是否置换、是否取消、是否已补贴等。
图 新增变更示意图
计划变更申请：当各区交通局计划中的一个项目由于一些不可抗因素无法启动的情况下，各区交通局可以申请计划变更，准确描述置换原因并以附件形式上传相关证明文件。
计划变更审核：市公路管理处审核各区交通局提交的计划变更申请，对符合要求的给予审核通过，对不符合要求的退回给各区交通局并备注原因。计划变更审核通过后，需同时在计划项目库管理模块中进行相应的信息标注，如该项目是否已置换/已取消，并能关联到计划变更申请单。
计划变更申请单主要内容包括：建设类型、变更类型、上报单位、上报人、上报时间、变更原因、附件、上报状态、审核人、审核时间等。
3.1.3.5项目管理
设计、施工、交竣工是工程项目管理的重要环节。为确保工作质量，系统对全市农村道路项目、桥梁项目和安全生命防护工程项目的提供常规管理、文件资料上传、审查审批、信息查询等功能。
图 道路项目管理示意图
系统会根据项目计划分阶段提醒用户定期需提交的相关文件资料，可根据文件提交和审批情况，自动判定该项目是否已启动、项目施工手续是否齐全、是否已交竣工验收等。

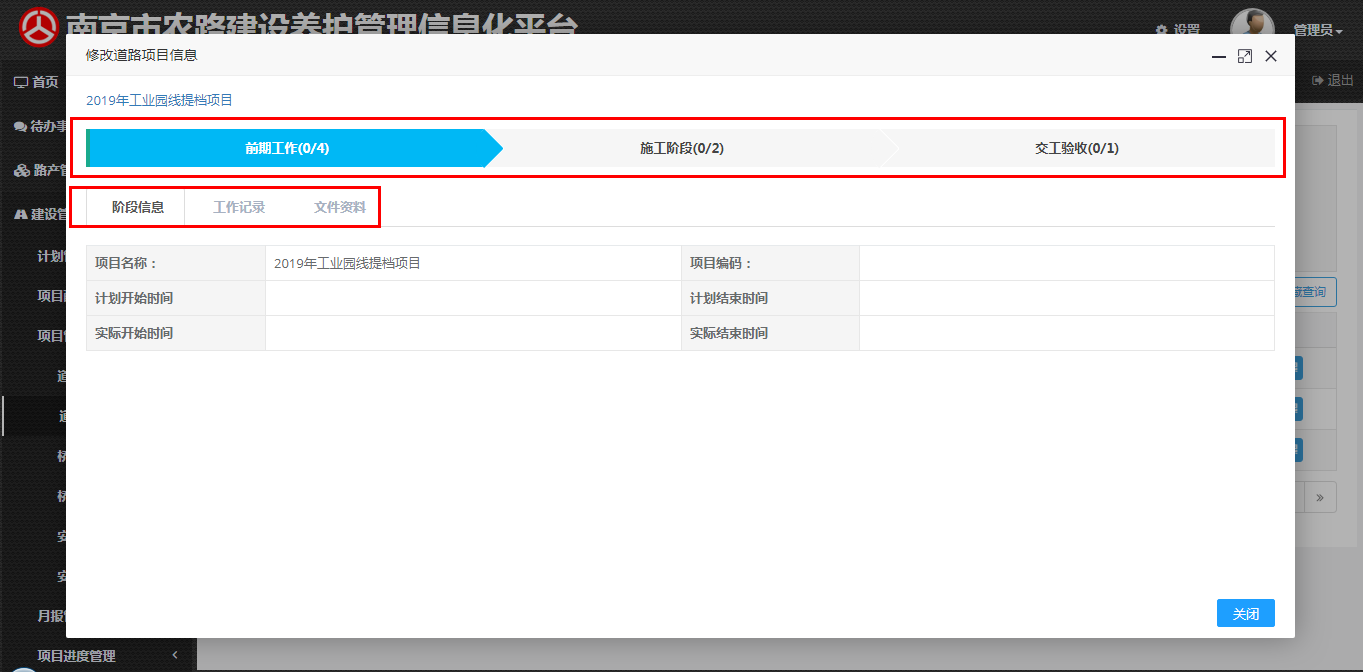

图 分阶段项目管理示意图
系统对项目阶段、文档资料上报等提供灵活的配置管理功能，方便用户根据项目的不同类型、本时期侧重点进行区别管理。
图 阶段配置示意图
项目查询：市公路管理处和各区交通局可根据年份、辖区、项目名称查询所有已启动项目，默认显示当前年份。通过项目列表，可直观查看每个项目资料文件是否齐全以及项目的明细信息。
项目启动：各区交通局启动新项目时，项目可以在已审核通过的年度计划项目中进行选择，也可以在计划项目库内进行选择，选定项目后自动带入该项目基础信息。
图 道路项目增补示意图
档案管理：各区交通局分阶段（初步设计为如下三个阶段：前期工作阶段、施工阶段、交竣工验收阶段，用户可根据实际需要，在系统内通过灵活的配置实现阶段的增减）及时填报相关信息，上传相关资料文件，并上报给市公路管理处进行审核，此时上报的资料文件只能查看不能修改。各区交通局每上报一份资料文件，市公路管理处都会收到一条待办提醒。
| 阶段划分 | 主要内容 |
|---|---|
| 前期工作 | 《初步设计》、《施工图》、《工可批复材料及审查意见》等资料文件。 |
| 施工 | 《施工许可》、《质量安全监督手续》等资料文件，各区交通局每月提交形象进度，系统能提供表格汇总及EXCEL导出功能。 |
| 交竣工验收 | 《交工验收报告》等资料文件，资料文件提交并审核通过后，系统自动判定项目已验收。 |
图 上报资料配置示意图

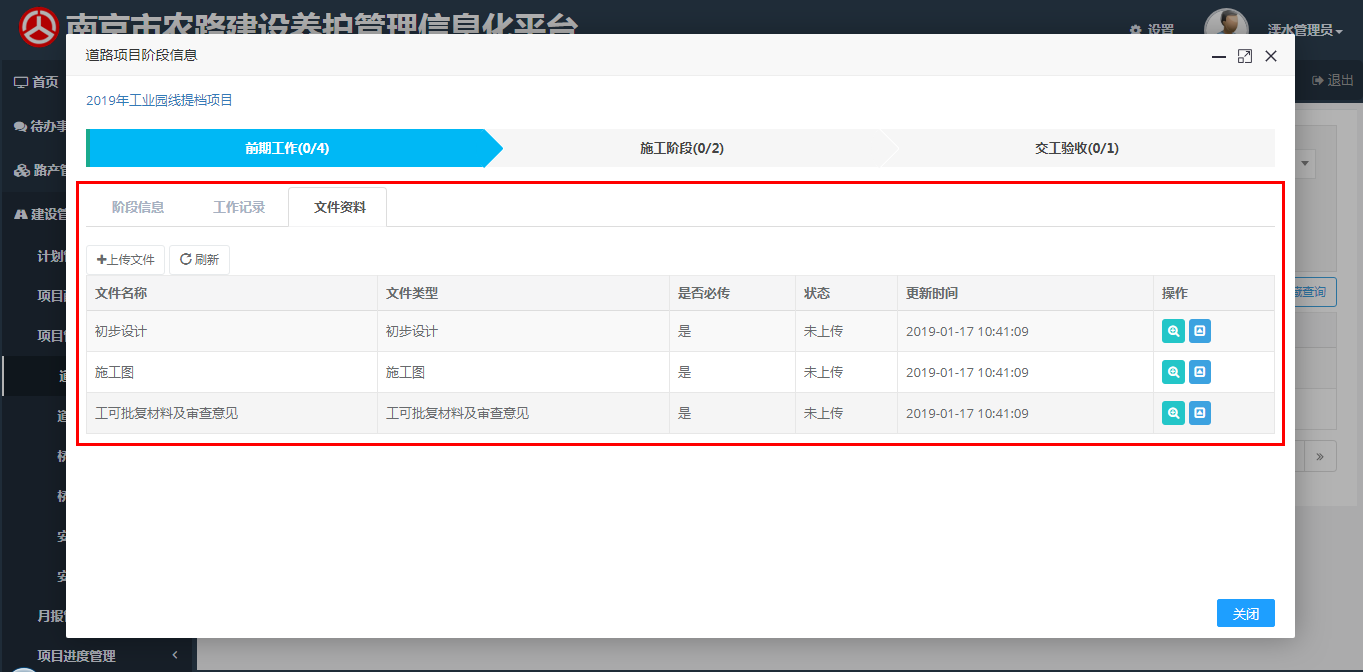

图 文件资料管理示意图
资料审核：市公路管理处对各区交通局上传的每份资料文件都需要进行审核确认，审核不通过则退回给各区交通局，备注审核意见，以系统内部消息的形式发送通知，此时资料文件可以修改。
图 道路项目审查示意图
3.1.3.5月报管理
系统按月份统计汇总当月市公路管理处根据各项工程建设进度，合理分配年度投资，组织各方面的协作。

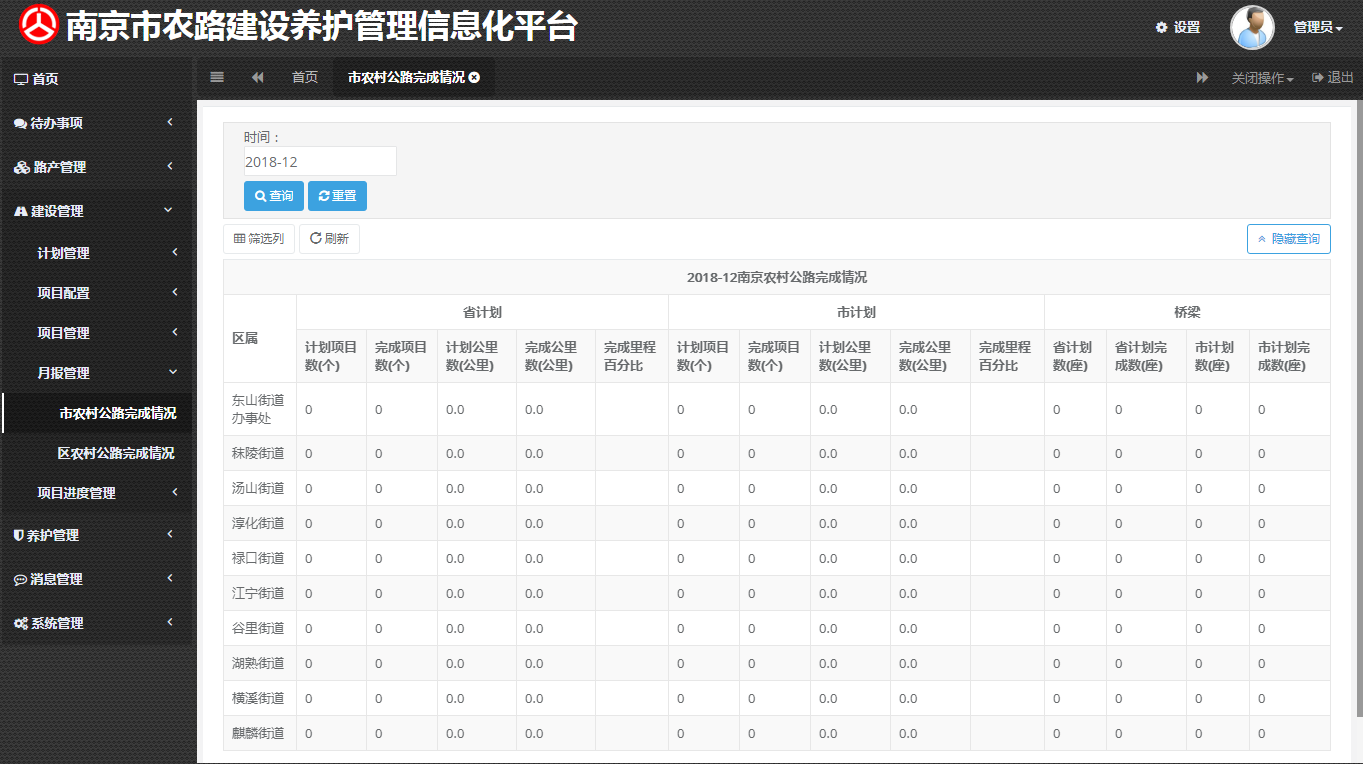

图 月报管理示意图
3.1.3.6项目进度管理
各区公路站分类别（道路、桥梁）定期上报每个工程的开工情况、工程进展情况、工程竣工情况、投资情况等。系统提供Excel模板导入功能，方便用户操作。
图 道路项目进度上报示意图
图 道路项目进度列表示意图
3.1.3.7核心业务流程

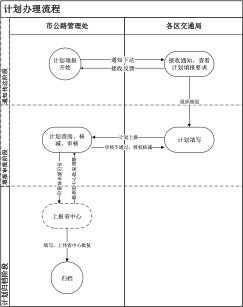

计划办理核心业务流程：市公路管理处根据各区交通局上报的计划、上级要求，结合各区发展情况、历史投资情况、建设情况等进行核减，各区交通局调整计划后重新上报，市公路管理处审核通过后归档。
图
通知下达与接收：为保障上传下达质量，提高工作效率。每当开展计划填报工作时，市公路管理处将下一年度计划填报要求（如内容描述、上报期限等），可以通过系统内部消息的形式发送给各区交通局。各区交通局及时查阅市公路管理处下达的通知，系统会自动将各区交通局查阅通知的情况发送给市公路管理处，市公路管理处可在通知下达情况列表中，随时了解各区通知的接收状态和接收时间。
计划管理与上报：各区交通局根据本辖区的实际情况，对下一年度计划、跨年度计划(项目库计划)进行增删改等常规操作。录入计划明细信息的每一个工程项目都可以在计划项目库管理模块中选定。各区交通局完成计划编辑后，经过二次确认，上报给市公路管理处，并以系统内部消息的形式发送“计划已上报”的提醒信息。跨年度计划上报审批通过后，将对计划项目库进行补充。
计划核减审批：市公路管理处接收到各区交通局上报的计划后，查看计划信息，对计划信息进行初步审核，确认计划信息的完整性和正确性。各区交通局上报计划如符合要求，市公路管理处给予通过审批，且不得再更改；对于不符合要求的，市公路管理处可对计划上报内容进行核减，也可退回给各区交通局并进行授权，由其自行核减，并备注审核意见。市公路管理处在审批过程中，系统提供便捷方式参看该区划在计划项目库中的规划及上一年度计划完成情况，便于比对参考。
各区核减：各区交通局根据市公路管理处退回的审核意见，对计划上报内容进行调整，经过二次确认，重新上报。
3.1.4养护管理
农路养护从业务模式上分为日常养护、小修保养、大中修工程、应急抢险等，涉及的工作内容主要包括养护指标制定、养护合同管理、养护单位登记、技术状况检测、养护统计分析等。
3.1.3.1日常养护
日常养护的主要工作是实现公路的保洁、保畅、绿化、修剪、种植等。系统提供日常养护检查记录登记、报表导出和打印能。
3.1.3.2大中修工程管理
系统实现对大中修养护工程项目的统一管理，包括计划的增加、修改、删除、查询、上报、审批以及相关资料上报、审核等业务管理功能，并能将养护信息在GIS地图上直观展现。
大中修年度计划上报：各区交通局根据本辖区当年县、乡、村道的实际检测情况及指标，计划下一年度需要进行大中修的养护工程项目，上报到市公路管理处并在系统通知模块内进行提醒。
图 养护计划办理示意图
大中修年度计划审批：市公路管理处接收到各区交通局上报的大中修年度计划后，结合各区的路线里程及相关指标（县道公路养护大中修比例达8%、乡村道公路养护大中修比例不低于5%），对大中修年度计划内容的完整性和正确性进行核对，信息无误则通过审批；如果存在养护计划不合规等情况，由市公路管理处退回给区交通局并填写退回原因，区交通局修改后重新上报。
大中修工程资料上报：各区交通局对已经开展大中修工程的项目，需及时上传相关的资料文件并提交给市公路管理处，资料文件主要包括《招投标文件》、《中标通知书》、《交工报告》，资料文件需要上传复印件或扫描件，确保信息真实有效。各区交通局每上报一份资料文件，市公路管理处都会收到一条待办提醒。

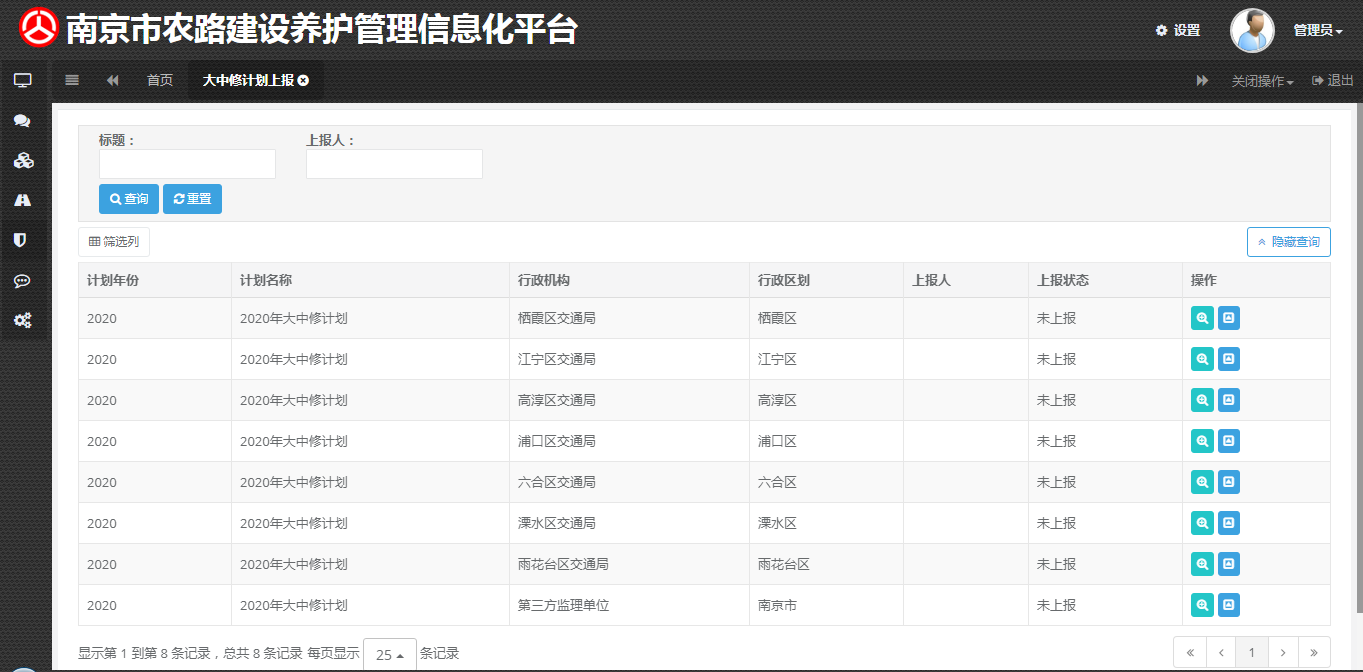

图 大中修计划上报示意图
大中修工程资料审核：市公路管理处对各区交通局上报的相关资料进行审核确认，信息无误则审核通过；如果资料文件存在模糊或信息不符等情况，由市公路管理处退回给区交通局并填写退回原因，区交通局修改后重新上报。

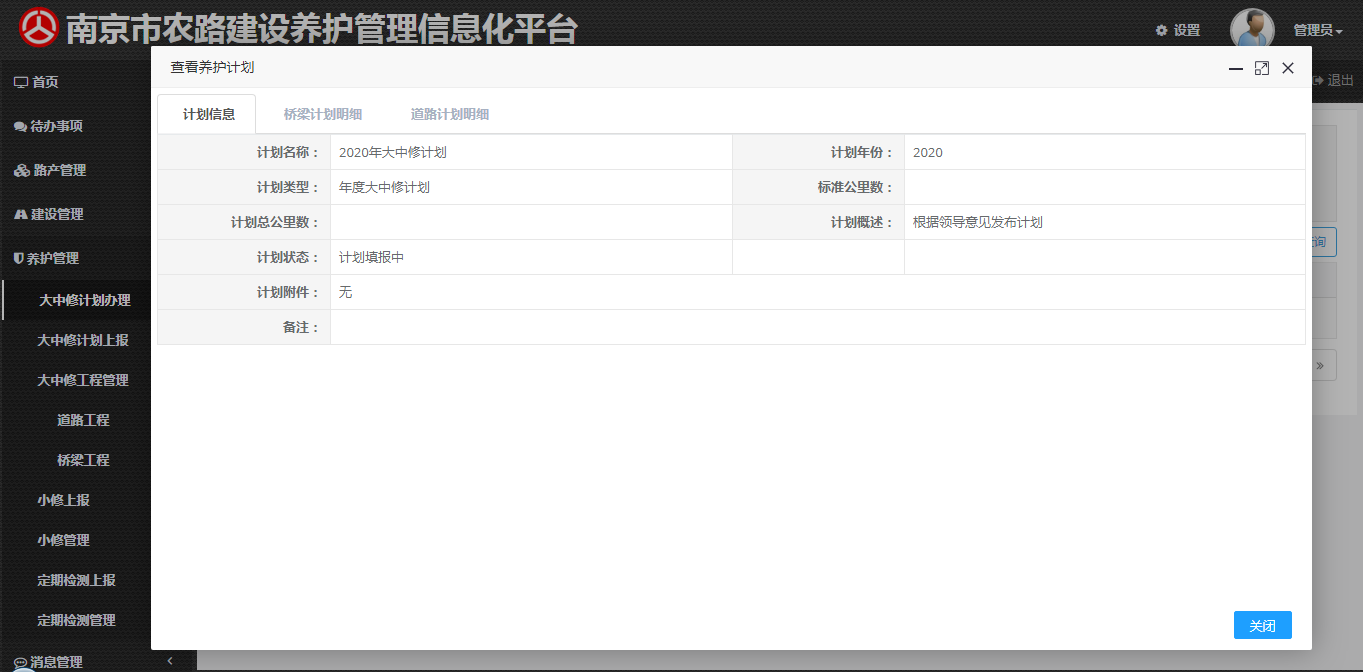

图 养护计划查看示意图
大中修工程查询：大中修年度计划审批通过后，可以在大中修工程中按年度、工程名称、状态（未启动、进行中、已完成）进行查询，默认显示当年的所有未启动和进行中的工程。状态判断依据如下，未启动（资料文件未提交）、进行中（已提交一份资料文件）、已完成（两份资料文件均已提交且审核通过）。
3.1.3.3小修保养管理
系统可实现小修保养合同及相关资料的管理，对辖区内农村公路的养护质量进行定期和不定期检查，发现路面坑槽、裂缝等路面损坏情况时，通知小修保养承包单位开展养护作业。
资料上报：各区交通局对已经小修保养的项目需及时上传相关的资料文件并提交给市公路管理处，资料文件主要包括《定期检测合同》、《检测报告》，资料文件需要上传复印件或扫描件，确保信息真实有效。各区交通局每上报一份资料文件，市公路管理处都会收到一条待办提醒。
图 小修保养上报示意图
资料审核：市公路管理处对各区交通局上报的相关资料进行审核确认，信息无误则审核通过；如果资料文件存在模糊或信息不符等情况，由市公路管理处退回给区交通局并填写退回原因，区交通局修改后重新上报。
图 小修管理示意图
查询统计：市公路管理处可根据年份、名称查询小修保养项目详细。系统可根据资料文件的上报及审批情况，自动筛选出还未进行小修保养的项目。
3.1.3.5应急抢险
当出现道路水毁、路面冰冻、滑坡、泥石流、台风、地震等自然灾害时，公路部门开展应急抢险救援工作。系统支持对应急抢险情况的记录和统计汇总。记录的主要内容包括：事故发生时间、地点、原因、性质、危害范围、危害程度、人员伤亡、财产损失、环境破坏、投入应急人员、投入应急物资等。系统可支持分类别应急抢险预案的管理。
3.1.3.5技术状况检测管理
公路、桥梁技术状况检测报告：系统支持接入或导入公路、桥梁等第三方的养护质量评定检测数据，根据检测数据与算法，自动计算出每条公路、每座桥梁的技术指标项。
图 桥梁定期检测上报示意图

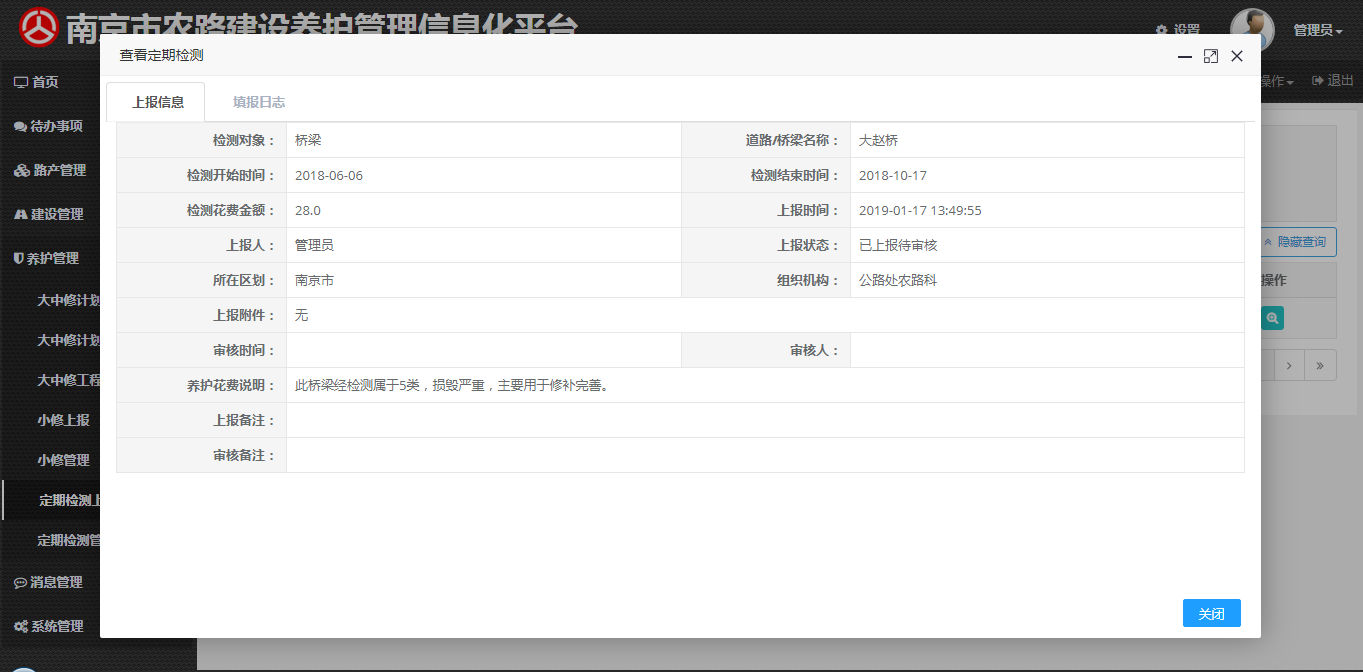

图 桥梁定期检测详情查看示意图
技术状况检测查询：可通过行政级别、检测日期、名称等条件查询技术状况信息，支持以报表、图形化等友好的方式进行展现。能够根据需要逐级展开查询相关的详细信息。查询内容包括每公里路段的公路技术状况评价指标MQI和相应分项指标PQI、SCI、BCI、 TCI；路面部分的分项指标PCI、RQI、RDI、SRI、PSSI等。对于查询的内容，系统支持以Excel、word等方式进行导出和打印。
图 桥梁定期检测管理示意图
综合分析：汇总显示每一批次检测的所有公路、桥梁的技术指标数据。通过数据算法初步筛选出技术状况不达标的道路、桥梁。系统可以将计算数值与实际上报数据相匹配判断是否存在问题。
3.1.5基础信息管理
能够以数据及地图的方式全面展示农村道路基础情况，能够直接在地图上进行查询和定位功能，具备良好的消息提醒等常用功能。系统提供对字典项、模板库等基础信息的管理。预设灵活的短消息回复库、报表通用格式、报文通用格式等。
图 基础信息查询示意图
图 路段信息定位示意图
3.1.6消息管理
系统提供计划填报、审批、退回以及资料上报等消息提醒机制。主要包含我的消息、消息发送等功能。
我的消息：用于接收系统站内信息。当用户接收到新的消息时候，该消息的查阅状态默认为“未读”；用户点击该消息查看后，消息状态自动变更为“已读”。系统自动记录保存用户主动发送的所有消息，并支持条件查询。
图 我的消息示意图
消息发送：用户进行消息编辑和发送，并支持按标题、发送人、发送时间段进行历史消息的查询。通过列表页面及时了解所发消息的查阅状态。
图 消息发送示意图
3.1.7统计分析
为市公路管理处、各区交通局养护管理的需要，提供不限于柱状图、饼图、曲线图、表单等形式的统计汇总分析图表。如：《全市大中修计划完成情况月度统计表》、《全市各区历年养护里程统计汇总表》等。
系统可根据行政区划、项目数、项目里程以及资金分配情况进行汇总统计；按年度为单位对项目里程分区划进行统计；对工程投资、耗时、里程进行统计分析；对农路提档升级工程规模进行统计；对现有农路桥梁汇总，对危桥改造跟踪计划、执行和完工状况进行统计汇总等。
3.1.7.1农村公路工程建设
直观展现和对比全市、各区县农村公路提档升级工程、农村桥梁、安全生命防护工程的投资和建设进度，掌握农村公路年度建设计划执行情况，并通过农村公路提档升级、农村桥梁近5年建设投资和建设规模的分析和对比，直观展现全市农村公路建设方面的历年投入情况和建设成效。
图 农村公路工程建设示意图
1、农村公路年度累计投资进度：分别统计全市、各区县农村公路当年的年度计划投资和年度累计完成投资，以柱状图对比和展现各区县农村公路建设的年度计划投资完成进度。
图 农村公路年度累计投资进度示意图
2、农村公路年度建设进度：汇总统计全市和各区县农村公路当年的年度计划完工里程和年度累计完工里程数，以柱状图对比和展现各区县农村公路建设的年度计划完工的实施进度。
图 农村公路年度建设进度示意图
3、农村桥梁年度累计投资进度：分别统计全市、各区县农村桥梁当年的年度计划投资和年度累计完成投资，以柱状图对比和展现各区县农村桥梁建设的年度计划投资完成进度。
图 农村桥梁年度累计投资进度示意图
4、农村桥梁年度建设进度：汇总统计全市和各区县农村桥梁当年的年度计划完工座数和年度实际完工座数，以曲混合图对比和展现各区县农村桥梁建设的完工进度。
图 农村桥梁年度建设进度示意图
5、农村公路安全生命防护工程投资进度：分别统计全市、各区县农村公路安全生命防护工程当年的年度计划投资和年度累计完成投资，以柱状图对比和展现各区县农村公路安全生命防护工程建设的年度计划投资完成进度。
图 农村公路安全生命防护工程投资进度示意图

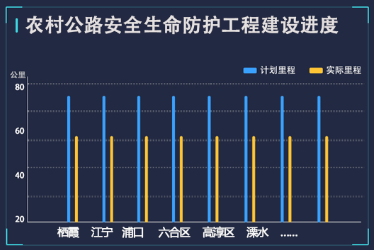

6、农村公路安全生命防护工程建设进度：汇总统计全市和各区县农村公路安全生命防护工程当年的年度计划完工里程和年度累计完工里程数，以柱状图对比和展现各区县农村公路安全生命防护工程年度计划完工的实施进度。
图 农村公路安全生命防护工程建设进度示意图
7、近5年农村道路建设情况：汇总统计全市近5年来每年的农村道路建设实际投资和完工里程，以曲线图分别展现农村道路建设投资和建设规模的变化趋势。
图 近5年农村道路建设情况示意图
8、近5年农村桥梁建设情况：汇总统计全市近5年来每年的农村桥梁建设实际投资和完工座数，以曲线图分别展现农村桥梁建设投资和建设规模的变化趋势。
图 近5年农村桥梁建设情况示意图
3.1.7.2农村公路养护实施
展现全市农村公路养护年度投资进度和完工进度，分析农村公路养护投资规模和完工里程的年度变化趋势，便于领导和管理人员掌握农村公路养护实施进展情况和历年养护工程的投入规模变化情况。
图 农村公路养护实施示意图
1、养护年度完成里程：以饼图展现全市农村公路当年日常养护、大修工程、中修工程、小修保养、应急抢险实际完成里程占年度养护完成总里程的比例，并显示完成进度、完成里程数及其与上年同比值，反映全市农村公路养护年度完成里程规模和进度。
图 养护年度完成里程示意图
2、养护计划投资完成率：汇总和掌握辖区养护工程的年度计划投资完成情况。
图 养护计划投资完成率示意图
3、养护年度投资进度：以饼图展现全市农村公路当年日常养护、大修工程、中修工程、小修保养、应急抢险实际完成投资占年度养护实际总投资的比例，并显示完成投资进度、完成总投资额及其与上年同比值，反映全市农村公路养护年度完成投资规模、进度和投资结构。
图 养护年度投资进度示意图
4、历年农村公路列养里程汇总和掌握辖区农村公路历年来的列养情况
图 历年农村公路列养里程汇总示意图
5、历年养护桥梁情况
图 历年养护桥梁情况示意图
6、近5年养护投资情况：线状图展现和对比近5年全市农村公路养护的年度计划投资和完成投资，反映全市农村公路养护投资的年度变化趋势。
图 近5年养护投资情况示意图
7、近5年养护完成里程：柱状图展现和对比近5年全市农村公路养护年度计划完成里程和实际完成里程，反映全市农村公路养护完成里程的年度变化趋势。
图 近5年养护完成里程示意图
3.1.7.3农村公路技术状况
围绕全市农村公路优良路率，按时间、区县、行政等级等多维度分析和比较全市农村公估养护质量变化趋势，展示全市农村公路养护质量和水平。
1、农村公路优良路率：环形图展示农村公路优良路率，并用数字展现农村公路优良路率目标值和上一年度的农村公路优良路率。反映全市农村道路养护质量水平。
图 农村公路优良路率示意图
2、各行政等级公路优良路率：汇总和统计各行政等级农村公路的优良路率，以对比柱状图直观对比和展现各行政等级农村公路的养护质量。
图 各行政等级公路优良路率示意图
3、近5年农村公路优良路率变化趋势：汇总和统计全市农村公路近5年来历年的优良路率，以曲线图展现全市农村公路技术状况和养护质量的年度变化情况。
图 近5年农村公路优良路率变化趋势示意图
4、各区县农村公路优良路率：汇总和统计各区县农村公路最新评定的优良路率，以柱状图直观对比和展现各区县的农村公路养护质量。
图 各区县农村公路优良路率示意图
5、各区县分行政等级优良路率：汇总和统计各区县不同行政等级（县道、乡道、村道）农村公路最新评定的优良路率，以柱状图直观对比和展现各区县不同行政等级农村公路的养护质量。
图 各区县分行政等级优良路率示意图
3.1.7.4农村桥梁技术状况
分析和展现全市、各区县农村桥梁技术状况水平和年度变化趋势，重点关注四类、五类桥梁数量及其年度变化，反映全市和各区县农村桥梁的养护质量和水平。
1、农村桥梁技术状况评定等级：统计全市农村桥梁总数和各技术状况评定等级的桥梁数，生成各技术状况等级桥梁占比饼图，便于领导和管理人员一目了然的掌握全市农村桥梁的总体技术状况。
图 农村桥梁技术状况评定等级示意图
2、三类及以上桥梁比例年度变化：统计近5年来每年农村公路一类、二类、三类桥梁占全市农村桥梁总数的占比，以曲线图对比展现近5年来三类及以上桥梁占比的年度变化趋势。
图 三类及以上桥梁比例年度变化示意图
3、四五类桥梁数年度变化：统计近5年来每年农村公路四类、五类桥梁的座数，以柱状图对比展现近5年来四类、五类桥梁数的年度变化趋势。
图 四五类桥梁数年度变化示意图
4、各类型农村桥梁技术状况：统计全市不同跨径分类（大桥及以上、中桥、小桥）的农村桥梁总数和相应跨径分类不同技术状况评定等级桥梁数，生成不同类型农村桥梁技术状况等级桥梁占比饼图，便于领导和管理人员一目了然的掌握全市大桥及以上、中桥和小桥不同类型农村桥梁的技术状况。
图 各类型农村桥梁技术状况示意图
5、各区县农村桥梁技术状况：汇总统计各区县不同技术状况评定等级的农村桥梁数，以柱状图对比各区县的农村桥梁技术状况。
图 各区县农村桥梁技术状况示意图
3.2南京农路电子地图
按照全省公路“一张图”的技术要求，依托“江苏公路地理信息平台”，设计开发南京市农村公路生命安全防护工程和农路提档升级工程电子地图图层，包括：计划图层、执行图层和完工图层，同步实现农村公路项目管理功能，为农村公路项目管理提供可视化、图形化管理能力。
3.2.1专题图层
3.2.1.1生命安全防护工程
主要包括计划图层、施工进度图层和竣工图层。
3.2.1.2农路提档升级工程
主要包括计划图层、施工进度和竣工图层。
3.2.1.3季度、年度检查
主要反映检查数据及路线等功能。
3.2.2基础图层
基础图层分县道图层、乡道图层、村道图层。
图层元素包含：路线的线形走向、行政等级、起点名称、止点名称、起点桩号、止点桩号。同时还提供对路线进行分段查看其基本信息、路面信息、路基信息查看功能。
基本信息：技术等级、设计时速、车道分类、重复路段、修建历史（建设单位、施工单位、监理单位）等信息。
路面信息：路面类型、路面宽度、路面结构（表层厚度、基层厚度、垫层厚度）等。
路基信息：路基概况（路基宽度）、左右防护（防护类型、建筑材料、防护长度）等。
3.2.3工具栏
3.2.3.1鹰眼
在电子地图中，用于显示当前窗口在全图中的位置,当前窗口换图时，鹰眼自动进行相应变化，鹰眼进行漫游。通过改变鹰眼中窗口位置.改变相应的主窗口地图显示区域。
3.2.3.2测距、测面
测距：在电子地图上选择2个点，测出实际直线距离以及两者间道路长度。
测面：在电子地图上选择一片区域，测出实际面积。
3.2.3.3选取
在电子地图上用可以用鼠标选择一定区域进行显示。
3.2.3.5比例尺
通过可以算出两地之间实际距离，同时通过放大和缩小比例尺来反映内容的详细程度。
3.2.3.5搜索
主要分为区域査询和条件查询，对图层上元素进行检索。
3.2.3切片功能
对各区地图满足切片功能。
[3.3]()南京市农村公路数据库**
按照《江苏公路基础数据更新和维护管理办法》要求、江苏省公路地理信息平台相关数据采集要求，通过农村公路建管养信息的有效采集，建立南京市农村公路基础数据库与空间数据库。为南京市农村公路信息的存储、査询、更新等提供支持。
南京市农村公路基础数据包括行政区划基础数据、村镇、居民点和公路基础数据，其中公路交通基础数据包括路段、桥梁、隧道、涵洞、渡口治超站、交叉口、加油站、客运站、公交站、标识标牌等信息。
南京市农村公路数据库部分表结构如下：
表gen_table
表gen_table的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| ID | varchar(64) | 编号 |
| NAME | varchar(200) | 名称 |
| COMMENTS | text | 描述 |
| CLASS_NAME | varchar(100) | 实体类名称 |
| PARENT_TABLE | varchar(200) | 关联父表 |
| PARENT_TABLE_FK | varchar(100) | 关联父表外键 |
| CREATE_BY | varchar(64) | 创建者 |
| CREATE_DATE | datetime | 创建时间 |
| UPDATE_BY | varchar(64) | 更新者 |
| UPDATE_DATE | datetime | 更新时间 |
| REMARKS | varchar(255) | 备注信息 |
| DEL_FLAG | char(1) | 删除标记（0：正常；1：删除） |
表rrd_b_bridge_road_y
表rrd_b_bridge_road_y的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| ID | varchar(64) | 编号 |
| CREATE_BY | varchar(64) | 创建者 |
| CREATE_DATE | datetime | 创建时间 |
| UPDATE_BY | varchar(64) | 更新者 |
| UPDATE_DATE | datetime | 更新时间 |
| REMARKS | varchar(1000) | 备注信息 |
| DEL_FLAG | char(1) | 删除标记 |
| YEAR_NUM | int(4) | 年 |
| ROAD_TYPE | varchar(2) | 道路类型 |
| NUMBER | int(8) | 个数 |
| BRIDGE_LENGTH | double | 桥梁长度总和 |
表rrd_b_build_road_y
表rrd_b_build_road_y的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| ID | varchar(64) | 编号 |
| CREATE_BY | varchar(64) | 创建者 |
| CREATE_DATE | datetime | 创建时间 |
| UPDATE_BY | varchar(64) | 更新者 |
| UPDATE_DATE | datetime | 更新时间 |
| REMARKS | varchar(1000) | 备注信息 |
| DEL_FLAG | char(1) | 删除标记 |
| YEAR_NUM | int(4) | 年 |
| BUILD_LENGTH | double | 建设长度 |
| INVEST_MONEY | double | 投资金额(万元) |
| ROAD_TYPE | varchar(10) | 道路类型 |
表rrd_base_bridge
表rrd_base_bridge的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| bridge_code | varchar(64) | 桥梁编码 |
| line_id | varchar(64) | 路线id |
| line_code | varchar(64) | 路线编码 |
| segment_serial | varchar(64) | 路段序列号 |
| SSLDJSDJ | varchar(64) | SSLDJSDJ |
| bridge_code_short | varchar(64) | 桥梁编号 |
| bridge_name | varchar(64) | 桥梁名称 |
| center_stake_mark | varchar(64) | 中心桩号 |
| bridge_lng | decimal(20,17) | 桥梁位置经度 |
| bridge_lat | decimal(20,17) | 桥梁位置纬度 |
| bridge_length | decimal(10,3) | 桥梁长度 |
| bridge_elevation | decimal(10,3) | 桥梁高程 |
| span_all_length | decimal(10,2) | 跨径总长(米) |
| one_span_max_length | decimal(10,2) | 单孔最大跨径(米) |
| bridge_span_combine | varchar(500) | 桥梁跨径组合(孔*米) |
| bridge_all_width | decimal(10,2) | 桥梁全宽(米) |
| bridge_deck_width | decimal(10,2) | 桥面全宽(米) |
| design_load | varchar(64) | 设计荷载 |
| bridge_deck_clear_width | decimal(10,2) | 桥面净宽 |
| span_type | varchar(64) | 按跨经分 |
| use_duration | varchar(64) | 按建筑材料和使用年限分 |
| is_danger_bridge | varchar(1) | 是否危桥 |
| cbms_technical_evaluation | varchar(64) | CBMS库技术状况评定 |
| technical_evaluation | varchar(64) | 技术状况评定 |
| evaluation_date | varchar(64) | 评定日期 |
| main_up_structure | varchar(64) | 主桥上部构造结构形式 |
| up_structure_materials | varchar(64) | 上部结构材料 |
| down_structure | varchar(64) | 下部结构形式 |
| interchange_type | varchar(64) | 立交桥类别 |
| administrative_area_code | varchar(64) | 所在政区代码 |
| bridge_pier_type | varchar(64) | 桥墩类型 |
| charge_nature | varchar(64) | 收费性质 |
| original_bridge_code | varchar(64) | 原桥梁编码 |
| bridge_down_empty | decimal(10,2) | 桥下净空 |
| person_walk_width | decimal(10,2) | 人行道宽 |
| bridge_deck_pave_type | varchar(64) | 桥面铺装类型 |
| after_change_grade | varchar(64) | 路网调整后行政等级 |
| build_finish_date | varchar(64) | 建成时间 |
| across_items_type | varchar(64) | 跨越地物类型 |
| across_items_name | varchar(64) | 跨越地物名称 |
| change_cause | varchar(64) | 变更原因 |
| main_disease_location | varchar(64) | 主要病害位置 |
| main_disease_describe | varchar(500) | 主要病害描述 |
| pier_prevent_collide_type | varchar(64) | 墩台防撞设施类型 |
| support_type | varchar(64) | 支座类型 |
| anti_knock_grade | varchar(64) | 抗震等级 |
| expansion_joint_type | varchar(64) | 伸缩缝类型 |
| sailing_grade | varchar(64) | 通航等级 |
| open_traffic_date | varchar(64) | 通车日期 |
| change_construction_year | varchar(64) | 改建年度 |
| change_finish_date | varchar(64) | 改造完工日期 |
| change_part | varchar(64) | 改造部位 |
| last_change_nature | varchar(64) | 最近改造工程性质 |
| is_part_subsidy | varchar(1) | 是否部补助项目 |
| already_manage_measure | varchar(64) | 已采取交通管制措施 |
| evaluation_org | varchar(64) | 评定单位 |
| remould_org | varchar(64) | 改造施工单位 |
| bridge_abutment_type | varchar(64) | 桥台类型 |
| design_org_name | varchar(64) | 设计单位名称 |
| execution_org_name | varchar(64) | 施工单位名称 |
| supervisor_org_name | varchar(64) | 监理单位名称 |
| construction_org_name | varchar(64) | 建设单位名称 |
| supervise_manage_org_name | varchar(64) | 监管单位名称 |
| manage_upkeep_org_nature | varchar(64) | 管养单位性质 |
| manage_upkeep_org_code | varchar(64) | 管养单位代码 |
| manage_upkeep_org_name | varchar(64) | 管养单位名称 |
| report_org_name | varchar(64) | 填报单位名称 |
| report_org_code | varchar(64) | 填报单位编码 |
| report_org_principal | varchar(64) | 填报单位负责人 |
| report_user_name | varchar(64) | 填报人 |
| report_user_phone | varchar(64) | 填报人电话 |
| audit_user_name | varchar(64) | 审核人 |
| audit_user_phone | varchar(64) | 审核人电话 |
| gathe_date | datetime | 采集时间 |
| remarks | varchar(500) | 备注 |
| create_by | varchar(64) | 创建人 |
| update_by | varchar(64) | 修改人 |
| create_date | datetime | 创建时间 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| bridge_manage_user_name | varchar(64) | 路(街)长 |
| bridge_manage_user_phone | varchar(64) | 路(街)长电话 |
| bridge_manage_responsibility | varchar(2000) | 路(街)长职责 |
| bridge_gd_lng | decimal(20,17) | 高德桥梁位置经度 |
| bridge_gd_lat | decimal(20,17) | 高德桥梁位置纬度 |
| bridge_bd_lng | decimal(20,17) | 百度桥梁位置经度 |
| bridge_bd_lat | decimal(20,17) | 百度桥梁位置纬度 |
表rrd_base_gas_station
表rrd_base_gas_station的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| segment_id | varchar(64) | 路段编码 |
| gas_station_code | varchar(64) | 加油站编号 |
| gas_station_name | varchar(64) | 加油站名称 |
| origin_stake_mark | varchar(64) | 起点桩号 |
| gas_station_type | varchar(1) | 加油站类型 |
| build_finish_date | varchar(64) | 建成时间(年份) |
| change_cause | varchar(64) | 变更原因 |
| report_org_name | varchar(64) | 填报单位名称 |
| report_org_code | varchar(64) | 填报单位编码 |
| report_org_principal | varchar(64) | 填报单位负责人 |
| report_user_name | varchar(64) | 填报人 |
| report_user_phone | varchar(64) | 填报人电话 |
| audit_user_name | varchar(64) | 审核人 |
| audit_user_phone | varchar(64) | 审核人电话 |
| gathe_date | datetime | 采集时间 |
| longitude | decimal(20,17) | 经度 |
| latitude | decimal(20,17) | 纬度 |
| gd_longitude | decimal(20,17) | 经度 |
| gd_latitude | decimal(20,17) | 纬度 |
| bd_longitude | decimal(20,17) | 经度 |
| bd_latitude | decimal(20,17) | 纬度 |
| remarks | varchar(500) | 备注 |
表rrd_base_junction
表rrd_base_junction的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| segment_id | varchar(64) | 路段编码 |
| junction_code | varchar(64) | 交叉口编号 |
| junction_name | varchar(64) | 交叉口名称 |
| origin_stake_mark | varchar(64) | 起点桩号 |
| junction_type | varchar(1) | 交叉口类型 |
| build_finish_date | varchar(64) | 建成时间(年份) |
| change_cause | varchar(64) | 变更原因 |
| report_org_name | varchar(64) | 填报单位名称 |
| report_org_code | varchar(64) | 填报单位编码 |
| report_org_principal | varchar(64) | 填报单位负责人 |
| report_user_name | varchar(64) | 填报人 |
| report_user_phone | varchar(64) | 填报人电话 |
| audit_user_name | varchar(64) | 审核人 |
| audit_user_phone | varchar(64) | 审核人电话 |
| gathe_date | datetime | 采集时间 |
| longitude | decimal(20,17) | 经度 |
| latitude | decimal(20,17) | 纬度 |
| gd_longitude | decimal(20,17) | 经度 |
| gd_latitude | decimal(20,17) | 纬度 |
| bd_longitude | decimal(20,17) | 经度 |
| bd_latitude | decimal(20,17) | 纬度 |
| remarks | varchar(500) | 备注 |
表rrd_base_map_economics_conf
表rrd_base_map_economics_conf的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| ID | varchar(64) | 编号 |
| CREATE_BY | varchar(64) | 创建者 |
| CREATE_DATE | datetime | 创建时间 |
| UPDATE_BY | varchar(64) | 更新者 |
| UPDATE_DATE | datetime | 更新时间 |
| REMARKS | varchar(255) | 备注 |
| DEL_FLAG | char(1) | 删除标志 |
| ECONOMICS_NAME | char(10) | 名称 |
| ECONOMICS_TYPE | int(4) | 类型 1:风景区 2：工业区 |
| IMAGEURL | text | 图片searchid |
| CONTENT | varchar(1000) | 描述 |
| LNG | decimal(12,8) | |
| LAT | decimal(12,8) | |
| GDLNG | decimal(12,8) | |
| GDLAT | decimal(12,8) | |
| BDLNG | decimal(12,8) | |
| BDLAT | decimal(12,8) |
表rrd_base_pro_lib_bridge_log
表rrd_base_pro_lib_bridge_log的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| pro_lib_id | varchar(64) | 项目库主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| area_code | varchar(64) | 行政区划 |
| villages_towns | varchar(64) | 乡镇 |
| project_type | varchar(64) | 项目类型 |
| now_bridge_name | varchar(64) | 桥梁名称(现状) |
| now_bridge_code | varchar(64) | 桥梁编码(现状) |
| now_bridge_center_stake_mark | varchar(10) | 桥梁中心桩号(现状) |
| now_line_name | varchar(64) | 所属线路名称(现状) |
| now_line_code | varchar(64) | 所属线路编号(现状) |
| now_plan_line_name | varchar(64) | 所属规划线路名称(现状) |
| now_plan_line_code | varchar(64) | 所属规划线路编号(现状) |
| now_administrational_grade | varchar(64) | 所属线路行政等级(现状) |
| now_technical_grade | varchar(64) | 所属线路技术等级(现状) |
| now_all_length | decimal(10,2) | 桥梁全长(米)(现状) |
| now_span_all_length | decimal(10,2) | 跨径总长(米)(现状) |
| now_one_span_max_length | decimal(10,2) | 单跨最大跨径(米)(现状) |
| now_all_width | decimal(10,2) | 桥梁全宽(米)(现状) |
| now_bridge_type | varchar(64) | 桥梁分类(现状) |
| now_main_up_structure | varchar(64) | 主桥上部构造结构形式(现状) |
| now_rebuild_year | varchar(64) | 修建/改建年度(现状) |
| now_evaluate_grade | varchar(64) | 评定等级(现状) |
| now_evaluate_date | varchar(64) | 评定日期 |
| upgrade_construction_nature | varchar(64) | 建设性质(提档) |
| upgrade_bridge_type | varchar(64) | 桥梁分类(提档) |
| upgrade_bridge_lat | decimal(20,17) | 桥梁中心坐标北纬N |
| upgrade_bridge_lng | decimal(20,17) | 桥梁中心坐标东经E |
| upgrade_all_length | decimal(10,2) | 桥梁全长(米)(提档) |
| upgrade_span_all_length | decimal(10,2) | 跨径总长(米)(提档) |
| upgrade_one_span_max_length | decimal(10,2) | 单跨最大跨径(米)(提档) |
| upgrade_all_width | decimal(10,2) | 桥梁全宽(米)(提档) |
| upgrade_bridge_area | decimal(10,2) | 桥梁面积(平方米) |
| upgrade_main_up_structure | varchar(64) | 主桥上部构造结构形式(提档) |
| upgrade_fairway_grade | varchar(64) | 省定航道等级(提档) |
| upgrade_fairway_name | varchar(64) | 所跨航道名称(提档) |
| implement_year | varchar(64) | 实施年份 |
| project_invest | decimal(10,3) | 项目投资 |
| project_state | varchar(64) | 项目状态 |
| project_change_data | varchar(64) | 项目变更资料 |
| is_car_buy_revenue | varchar(64) | 是否部车购税项目 |
| is_province_plan | varchar(64) | 是否为省计划 |
| project_construction_type | varchar(64) | 项目建设类型 |
| remarks | varchar(500) | 备注 |
表rrd_base_road_latlng
表rrd_base_road_latlng的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| coordinates | blob | 经纬度 |
| line_code | varchar(64) | 路线编码 |
| segment_code | varchar(64) | 路段编码 |
| line_name | varchar(64) | 路线名称 |
| bd_coordinates | mediumblob | 百度经纬度 |
| gd_coordinates | mediumblob | 高德经纬度 |
| remarks | varchar(500) | 备注 |
| area_code | varchar(10) |
表rrd_base_road_line
表rrd_base_road_line的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| line_name | varchar(64) | 路线名称 |
| line_code | varchar(64) | 路线编码 |
| origin_name | varchar(64) | 起点名称 |
| origin_is_dividing | varchar(64) | 起点是否为分界点 |
| origin_dividing_type | varchar(64) | 起点分界点类别 |
| origin_lng | decimal(20,3) | 起点经度 |
| origin_lat | decimal(20,3) | 起点纬度 |
| origin_area_code | varchar(64) | 起点行政区划 |
| terminus_name | varchar(64) | 终点名称 |
| terminus_is_dividing | varchar(64) | 终点是否为分界点 |
| terminus_dividing_type | varchar(64) | 终点分界点类别 |
| terminus_lng | decimal(20,3) | 终点经度 |
| terminus_lat | decimal(20,3) | 终点纬度 |
| terminus_area_code | varchar(64) | 终点行政区划 |
| lxtzlx | varchar(64) | lxtzlx |
| report_org_name | varchar(64) | 填报单位名称 |
| report_org_code | varchar(64) | 填报单位编码 |
| remarks | varchar(500) | 备注 |
表rrd_file_data_required
表rrd_file_data_required的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| stage_id | varchar(64) | 阶段主键 |
| file_data_name | varchar(500) | 资料名称 |
| file_data_type_code | varchar(64) | 资料类型编码 |
| construction_type | varchar(64) | 建设类型 |
| file_data_type_name | varchar(64) | 文件类型 |
| construction_or_repair | varchar(64) | 建设还是养护 |
| remarks | varchar(500) | 备注 |
表rrd_month_repair_report_road
表rrd_month_repair_report_road的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| year | decimal(10,0) | 年份 |
| month | decimal(10,0) | 月份 |
| year_and_month | decimal(10,0) | 年份月份 |
| road_subgrade_finish_length | decimal(10,3) | 路基开工里程 |
| road_surface_finish_length | decimal(10,3) | 路面完工里程 |
| repair_id | varchar(64) | 项目主键 |
| report_user_id | varchar(64) | 上报人 |
| remarks | varchar(500) | 上报备注 |
| audit_remarks | varchar(500) | 审核备注 |
| report_state | varchar(255) | 上报状态 |
| audit_user_id | varchar(255) | 审核人 |
| audit_date | datetime | 审核时间 |
表rrd_month_report_bridge_invest_up
表rrd_month_report_bridge_invest_up的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | |
| create_by | varchar(64) | |
| create_date | datetime | |
| update_by | varchar(64) | |
| update_date | datetime | |
| area_id | varchar(64) | 区域ID |
| report_date | datetime | 上报时间 |
| file_id | varchar(64) | 附件ID |
| remarks | varchar(500) | 备注 |
| office_id | varchar(64) | 机构ID |
| state | varchar(2) | 状态 |
| appeal_reason | varchar(500) | 审核意见 |
表rrd_month_report_road_invest
表rrd_month_report_road_invest的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| year | decimal(10,0) | 年份 |
| month | decimal(10,0) | 月份 |
| year_and_month | decimal(10,0) | 年份月份 |
| report_date | datetime | 月报时间 |
| month_finish_invest | decimal(10,3) | 本月完成投资额 |
| total_finish_invest | decimal(10,3) | 累计完成投资额 |
| center_province_invest | decimal(10,3) | 本月中央及省级投资额 |
| city_invest | decimal(10,3) | 本月市级投资额 |
| county_invest | decimal(10,3) | 本月县级投资额 |
| villages_towns_invest | decimal(10,3) | 本月乡镇投资额 |
| other_invest | decimal(10,3) | 本月其他投资额 |
| org_code | varchar(64) | 组织机构 |
| area_code | varchar(64) | 行政区划 |
| project_id | varchar(64) | 项目主键 |
| plan_id | varchar(64) | 计划主键 |
| pro_lib_id | varchar(64) | 项目库主键 |
| report_id | varchar(64) | 月报上报表主键 |
| remarks | varchar(500) | 备注 |
| up_id | varchar(64) |
表rrd_month_report_road_invest_up
表rrd_month_report_road_invest_up的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | |
| create_by | varchar(64) | |
| create_date | datetime | |
| update_by | varchar(64) | |
| update_date | datetime | |
| area_id | varchar(64) | 区域ID |
| report_date | datetime | 上报时间 |
| file_id | varchar(64) | 附件ID |
| remarks | varchar(500) | 备注 |
| office_id | varchar(64) | 机构ID |
| state | varchar(2) | 状态 |
| appeal_reason | varchar(500) | 审核意见 |
表rrd_plan_main
表rrd_plan_main的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| plan_type | varchar(64) | 计划类型 |
| plan_all_length | decimal(10,3) | 计划总公里数 |
| plan_summarize | varchar(1000) | 计划概述 |
| plan_name | varchar(64) | 市计划名称 |
| plan_year | varchar(64) | 计划年份 |
| plan_file | varchar(64) | 计划附件 |
| plan_state | varchar(64) | 计划状态 |
| remarks | varchar(500) | 备注 |
| province_plan_id | varchar(64) | 省计划ID |
| oa_notify_id | varchar(64) | 下达通知消息ID |
| city_plan_id | varchar(64) | 市计划ID |
| plan_start_year | decimal(4,0) | |
| plan_end_year | decimal(4,0) | |
| expiration_date | datetime |
表rrd_plan_road_cache
表rrd_plan_road_cache的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| area_code | varchar(64) | 行政区划编号 |
| city_name | varchar(64) | 市 |
| districts_counties | varchar(64) | 区县 |
| villages_towns_id | varchar(255) | 乡镇ID |
| villages_towns | varchar(64) | 乡镇 |
| connected_villages_name | varchar(64) | 连通村组名称 |
| connected_beautiful_name | varchar(64) | 连通美丽乡村名称 |
| project_type | varchar(64) | 项目类型 |
| villages_towns_bus_code | varchar(64) | 镇村公交线路或编号 |
| villages_towns_bus_open_year | varchar(64) | 镇村公交开通年份 |
| project_function_type | varchar(64) | 项目功能分类 |
| project_name | varchar(64) | 项目名称 |
| administrational_grade | varchar(64) | 行政等级 |
| now_road_line_code | varchar(64) | 现状路线编号 |
| now_road_line_name | varchar(64) | 现状路线名称 |
| now_road_line_code_short | varchar(64) | 现状路线编号简称 |
| plan_road_line_code | varchar(64) | 提档路线编号 |
| plan_road_line_name | varchar(255) | 提档路线名称 |
| plan_road_line_short_code | varchar(64) | 提档路线编号简称 |
| origin_towns_name | varchar(64) | 起点乡镇名 |
| origin_villages_name | varchar(64) | 起点行政村名 |
| origin_lng | decimal(20,17) | 起点经度 |
| origin_lat | decimal(20,17) | 起点纬度 |
| terminus_towns_name | varchar(64) | 终点乡镇名 |
| terminus_villages_name | varchar(64) | 终点行政村名 |
| terminus_lng | decimal(20,17) | 终点经度 |
| terminus_lat | decimal(20,17) | 终点纬度 |
| now_technical_grade | varchar(64) | 技术等级 |
| now_road_subgrade_width | decimal(12,2) | 现状路基宽度 |
| now_road_surface_width | decimal(12,2) | 现状路面宽度 |
| upgrade_technical_grade | varchar(64) | 提档技术等级 |
| add_update_length | decimal(13,3) | 新改建里程(公里) |
| add_length | decimal(13,3) | 新建里程(公里) |
| update_length | decimal(13,3) | 改建里程(公里) |
| upgrade_road_subgrade_type | varchar(64) | 提档路基类型 |
| upgrade_road_subgrade_width | decimal(12,2) | 提档路基宽度 |
| upgrade_road_surface_type | varchar(64) | 提档路面类型 |
| upgrade_road_surface_width | decimal(12,2) | 提档路面宽度 |
| all_invest | decimal(13,3) | 总投资(万元) |
| construction_arrange_cost | decimal(13,3) | 建安费(万元) |
| buy_land_remove_cost | decimal(13,3) | 征地拆迁等其他费用(万元) |
| subsidy_standard | decimal(13,3) | 补助标准(万元/公里) |
| all_subsidy | decimal(13,3) | 总补助(万元) |
| road_net_car_revenue | decimal(13,3) | 路网改善工程车购税(万元) |
| narrow_road_car_revenue | decimal(13,3) | 窄路基路面车购税(万元) |
| place_oneself_money | decimal(13,3) | 地方自筹(万元) |
| is_province_project | varchar(64) | 是否在省项目库 |
| abcde_type | varchar(64) | ABCDE类型 |
| pro_state | varchar(64) | 项目状态 |
| plan_report_id | varchar(64) | 计划上报主键 |
| remarks | varchar(1000) | 备注 |
| org_id | varchar(64) | 填报单位 |
| implement_year | decimal(4,0) | 实施年份 |
| project_change_data | varchar(64) | 项目变更资料 |
| upgrade_coordinates | blob | 提档路线经纬度 |
| upgrade_bd_coordinates | blob | 提档路线百度经纬度 |
| upgrade_gd_coordinates | blob | 提档路线高德经纬度 |
| is_car_buy_revenue | varchar(1) | 是否部车购税项目 |
| is_original_five_data | varchar(64) | 是否在原5.5米项目库 |
| now_road_line_id | varchar(64) | 现状路线id |
| plan_road_line_id | varchar(64) | 提档路线id |
| is_import | varchar(1) | 是否已引入 |
| change_content | varchar(10000) | |
| plan_base_state | varchar(2) | 道路计划状态 |
| by_replace_base_id | varchar(64) | 被置换的主键ID |
| replace_base_id | varchar(64) | 置换的主键ID |
| plan_base_type | varchar(2) | 道路计划类型 |
| add_apply_id | varchar(64) | 补报申请主键 |
| cancel_apply_id | varchar(64) | 取消申请主键 |
| exchange_apply_id | varchar(64) | 置换申请主键 |
表rrd_plan_road_log
表rrd_plan_road_log的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| area_code | varchar(64) | 行政区划编号 |
| city_name | varchar(64) | 市 |
| districts_counties | varchar(64) | 区县 |
| villages_towns_id | varchar(255) | 乡镇ID |
| villages_towns | varchar(64) | 乡镇 |
| connected_villages_name | varchar(64) | 连通村组名称 |
| connected_beautiful_name | varchar(64) | 连通美丽乡村名称 |
| project_type | varchar(64) | 项目类型 |
| villages_towns_bus_code | varchar(64) | 镇村公交线路或编号 |
| villages_towns_bus_open_year | varchar(64) | 镇村公交开通年份 |
| project_function_type | varchar(64) | 项目功能分类 |
| project_name | varchar(64) | 项目名称 |
| administrational_grade | varchar(64) | 行政等级 |
| now_road_line_code | varchar(64) | 现状路线编号 |
| now_road_line_name | varchar(64) | 现状路线名称 |
| now_road_line_code_short | varchar(64) | 现状路线编号简称 |
| plan_road_line_code | varchar(64) | 提档路线编号 |
| plan_road_line_name | varchar(255) | 提档路线名称 |
| plan_road_line_short_code | varchar(64) | 提档路线编号简称 |
| origin_towns_name | varchar(64) | 起点乡镇名 |
| origin_villages_name | varchar(64) | 起点行政村名 |
| origin_lng | decimal(20,17) | 起点经度 |
| origin_lat | decimal(20,17) | 起点纬度 |
| terminus_towns_name | varchar(64) | 终点乡镇名 |
| terminus_villages_name | varchar(64) | 终点行政村名 |
| terminus_lng | decimal(20,17) | 终点经度 |
| terminus_lat | decimal(20,17) | 终点纬度 |
| now_technical_grade | varchar(64) | 技术等级 |
| now_road_subgrade_width | decimal(12,2) | 现状路基宽度 |
| now_road_surface_width | decimal(12,2) | 现状路面宽度 |
| upgrade_technical_grade | varchar(64) | 提档技术等级 |
| add_update_length | decimal(12,3) | 新改建里程(公里) |
| add_length | decimal(12,3) | 新建里程(公里) |
| update_length | decimal(12,3) | 改建里程(公里) |
| upgrade_road_subgrade_type | varchar(64) | 提档路基类型 |
| upgrade_road_subgrade_width | decimal(12,2) | 提档路基宽度 |
| upgrade_road_surface_type | varchar(64) | 提档路面类型 |
| upgrade_road_surface_width | decimal(12,2) | 提档路面宽度 |
| all_invest | decimal(13,3) | 总投资(万元) |
| construction_arrange_cost | decimal(13,3) | 建安费(万元) |
| buy_land_remove_cost | decimal(13,3) | 征地拆迁等其他费用(万元) |
| subsidy_standard | decimal(13,3) | 补助标准(万元/公里) |
| all_subsidy | decimal(13,3) | 总补助(万元) |
| road_net_car_revenue | decimal(13,3) | 路网改善工程车购税(万元) |
| narrow_road_car_revenue | decimal(13,3) | 窄路基路面车购税(万元) |
| place_oneself_money | decimal(13,3) | 地方自筹(万元) |
| is_province_project | varchar(64) | 是否在省项目库 |
| abcde_type | varchar(64) | ABCDE类型 |
| pro_state | varchar(64) | 项目状态 |
| plan_report_id | varchar(64) | 计划上报主键 |
| remarks | varchar(1000) | 备注 |
| org_id | varchar(64) | 填报单位 |
| implement_year | decimal(4,0) | 实施年份 |
| project_change_data | varchar(64) | 项目变更资料 |
| upgrade_coordinates | blob | 提档路线经纬度 |
| upgrade_bd_coordinates | blob | 提档路线百度经纬度 |
| upgrade_gd_coordinates | blob | 提档路线高德经纬度 |
| is_car_buy_revenue | varchar(1) | 是否部车购税项目 |
| is_original_five_data | varchar(64) | 是否在原5.5米项目库 |
| now_road_line_id | varchar(64) | 现状路线id |
| plan_road_line_id | varchar(64) | 提档路线id |
| change_content | varchar(10000) | |
| plan_base_state | varchar(2) | 道路计划状态 |
| by_replace_base_id | varchar(64) | 被置换的主键ID |
| replace_base_id | varchar(64) | 置换的主键ID |
| plan_base_type | varchar(2) | 道路计划类型 |
| is_import | varchar(1) | 是否已引入 |
表rrd_plan_safety
表rrd_plan_safety的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| hidden_danger_data_num | varchar(64) | 在隐患排查数据库中的序号 |
| project_name | varchar(64) | 项目名称 |
| province_name | varchar(64) | 省 |
| city_name | varchar(64) | 市 |
| area_code | varchar(64) | 区域 |
| county_name | varchar(64) | 县 |
| road_line_code | varchar(64) | 公路编号 |
| road_line_name | varchar(64) | 公路名称 |
| towns_or_street_id | varchar(64) | 所属镇(街道)id |
| towns_or_street | varchar(64) | 所属镇(街道) |
| stake_mark_origin | decimal(13,3) | 桩号起点 |
| stake_mark_terminus | decimal(13,3) | 桩号终点 |
| hidden_danger_length | decimal(13,3) | 隐患路段长度 |
| pro_hidden_danger_length | decimal(13,3) | 项目隐患总里程 |
| update_year | varchar(64) | 路段修建/改建年度 |
| drawing_design_org_name | varchar(64) | 施工图设计单位 |
| drawing_audit_org_name | varchar(64) | 施工图审查单位 |
| drawing_reply_org_name | varchar(64) | 施工图批复单位 |
| drawing_reply_num | varchar(64) | 施工图批复文号 |
| pro_all_invest | decimal(13,3) | 项目总投资(万元) |
| user_communications_subsidy | decimal(13,3) | 计划使用部补助金额 |
| user_place_oneself_money | decimal(13,3) | 计划使用地方自筹资金 |
| is_apply_ratio_subsidy | varchar(1) | 是否申请按比例补助 |
| ratio_subsidy_apply_num | varchar(64) | 按比例补助申请文号 |
| construction_nature | varchar(64) | 建设性质 |
| construction_content | varchar(1000) | 建设内容 |
| is_province_project | varchar(64) | 是否在省项目库 |
| pro_lib_id | varchar(64) | 项目库主键 |
| pro_state | varchar(64) | 项目状态 |
| plan_report_id | varchar(64) | 计划上报主键 |
| remarks | varchar(500) | 备注 |
| org_id | varchar(64) | 填报单位 |
| road_line_id | varchar(64) | 公路id |
| implement_year | decimal(4,0) | 实施年份 |
| is_import | varchar(1) | 是否已引入 |
| change_content | varchar(10000) | |
| plan_base_state | varchar(2) | 安防计划状态 |
| by_replace_base_id | varchar(64) | 被置换的主键ID |
| replace_base_id | varchar(64) | 置换的主键ID |
| plan_base_type | varchar(2) | 安防计划类型 |
| add_apply_id | varchar(64) | 补报申请主键 |
| cancel_apply_id | varchar(64) | 取消申请主键 |
| exchange_apply_id | varchar(64) | 置换申请主键 |
表rrd_pro_history
表rrd_pro_history的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | |
| pro_id | varchar(64) | 项目ID |
| create_by | varchar(64) | |
| create_date | datetime | |
| update_by | varchar(64) | |
| update_date | datetime | |
| pro_state | varchar(2) | |
| remarks | varchar(400) |
表rrd_repair_detect_main
表rrd_repair_detect_main的栏的清单
| 代码 | 数据类型 | 注释 |
|---|---|---|
| id | varchar(64) | 主键 |
| create_by | varchar(64) | 创建人 |
| create_date | datetime | 创建时间 |
| update_by | varchar(64) | 修改人 |
| update_date | datetime | 修改时间 |
| del_flag | varchar(1) | 删除标识 |
| year | decimal(10,0) | 年份 |
| quarter_type | varchar(64) | 季度类型 |
| file_content | varchar(64) | 附件 |
| remarks | varchar(500) | 备注 |
3.4结合GIS的可视化、图形化管理
基于GIS，可视化、图形化管理农村公路工程建设、养护等工程，“一张图”反应出各区农村公路建设情况、季度、年度检査情况。
图 GIS展示示意图1
图 GIS展示示意图2
可根据行政区划显示村镇、居委会以及公路交通基础数据信息，如路段、桥梁、隧道、涵洞、渡口治超站、交叉口、加油站、客运站、公交站、标识标牌等信息。
图 GIS展示示意图3
在地图上对加装生命安全防护的重点地段进行标注，对养护过程中事件上报、应急抢险的地点、养护线路进行标注，对计划建设路段用虚线标识，对已完工路段用实线表示。
图 GIS展示示意图
农路工程建设项目的状态可在地图上有用颜色进行分类（如施工中用蓝色
表示，已完工用绿色
表示、未开工用红色
表示、正已取消用灰色
表示），更加直观，让管理者一目了然。通过点击项目详细，对还处在施工中的项目抓紧跟进避免进度滞后，对还没动工的项目究其原因重点解决。
3.5应用支撑平台与接口
3.5.1统一工作平台
统一工作平台的规范完成平台的对接工作，具体建设为以下三大类：
3.5.1.1完成用户界面的集成开发
1)为保证为保证页面效果和协同工作平台一致，根据页面内容的需要，对用户界面尺寸的最大、最小值做了明确调整，以图标为例，本次桌面图标尺寸固定为：118px×118px，桌面图标文件格式为.png.。
图 图标1
2）按照协同工作平台进行集成的应用界面采用配色设计，力求美观、大方、明快、简洁。主色调为淡蓝色，色值为#d5ebf8，做明暗化处理。
图 待办示意图
3）其他界面UI设计中：模块列表布局、模块表单布局、常用页面组件风格定义、样式表、资源结构等按照规范的统一要求来开发。
3.5.1.2遵循接口集成规范
本次系统开发工作，需按照统一工作平台的规范要求，按照如下要求来设计：
3.5.1.2.1用户类接口
1) publicbooleanvalidUser(StringloginName,StringloginPassword)
功能：根据用户帐户和密码验证此用户是否合法
参数：loginName用户帐户，loginPassword用户密码
输出：trueorfalse
2) publicUsergetUserInfoByUserCode(StringuserCode)
功能：根据用户的编码得到此用户的详细属性信息
参数：userCode用户编码
输出：User
3) publicUsergetUserInfoByUserGH(StringuserGH)
功能：根据用户的工号获取用户的详细信息
参数：userGH用户工号
输出：User
4) publicListgetUserByGroupID(StringgroupId)
功能：根据组ID获取组的成员
参数：groupId组ID
输出：用户的集合
5) publicListgetGroupByUnitCode(StringunitCode)
功能：根据单位编码获取该单位下的组信息
参数：unitCode单位编码
输出：组集合
6) publicUsergetUserInfoByUid(StringuserId)
功能：根据用户ID查询用户的详细信息
参数：userId用户ID
输出：User
7) publicUsergetUserInfoByEmail(Stringemail)
功能：根据用户邮件获取用户的详细信息
参数：email邮件地址
输出：User
3.5.1.2.2单位类接口
1) publicListgetUserDeps(StringuserCode,StringapplyCode)
功能：根据用户编码和应用编码返回用户在该业务下所在的部门
参数：userCode用户编码，applyCode应用编码
输出：部门集合
2) publicListgetUserDeps(StringuserCode)
功能：根据用户编码得到用户所在所有部门列表
参数：userCode用户编码
输出：部门集合
3) publicbooleansetUserDefaultUnit(StringuserCode,StringapplyCode)
功能：设置用户在某个应用的默认单位
参数：userCode用户编码，applyCode应用编码
输出：trueorfalse
4) publicUnitgetUserDefaultUnit(StringuserCode,StringapplyCode)
功能：得到用户在某个应用设置的默认单位
参数：userCode用户编码，applyCode应用编码
输出：Unit
5) publicUnitgetSelfUnitInfo(StringdepCode)
功能：根据部门得到所在单位信息
参数：depCode部门编码
输出：Unit
6) publicListgetDepsByUnitCode(StringunitCode)
功能：根据单位编码获取该单位下的部门详细信息
参数：unitCode单位编码
输出：部门集合
7) publicListgetDepsByUnitCode(StringunitCode,StringapplyCode)
功能：根据单位编码和应用编码获取应用组织机构中该单位下的所有部门详细信息
参数：unitCode单位编码，applyCode应用编码
输出：部门集合
8) publicListgetAllUnits(StringunitCode)
功能：根据单位编码查出本级单位下所有下级单位（包括下级单位的子单位）详细信息，当单位编码为空时，返回所有单位
参数：unitCode单位编码
输出：单位集合
9) publicListgetAllUnits(StringunitCode,StringapplyCode)
功能：根据单位编码、应用编码查出应用组织架构中本级单位下所有下级单位（包括下级单位的子单位）详细信息，当单位编码为空时，返回所有单位
参数：unitCode单位编码，applyCode应用编码
输出：单位集合
10) publicListgetOneLeverUnits()
功能：查出所有一级单位的详细信息
参数：无
输出：单位集合
11) publicListgetOneLeverUnits(StringapplyCode)
功能：根据应用编码查出应用组织架构中所有一级单位的详细信息
参数：applyCode应用编码
输出：单位集合
12) publicListgetUnits(StringunitCode)
功能：根据单位编码获取本级单位及子单位详细信息
参数：unitCode单位编码
输出：单位集合
13) publicListgetUnits(StringunitCode,StringapplyCode)
功能：根据单位编码,应用编码获取应用组织机构中本级单位子单位详细信息
参数：unitCode单位编码，applyCode应用编码
输出：单位集合
14) publicUnitgetUpUnitInfo(StringunitCode)
功能：根据单位编码获取上级单位的单位详细信息
参数：unitCode单位编码
输出：Unit
15) publicListgetUsersByDepCode(StringdepCode)
功能：根据部门编码获取该部门下的用户列表
参数：depCode部门编码
输出：用户集合
16) publicListgetUsersByUnitCode(StringunitCode)
功能：根据单位编码获取该单位下的所有用户
参数：unitCode单位编码
输出：用户集合
3.5.1.2.3扩展信息类接口
1) publicListgetExtInfo(Stringtype,Stringcode)
功能：根据扩展类型，扩展编码获取扩展信息
参数：type扩展类型，code扩展编码
输出：扩展信息集合
2) publicbooleanupdateExtInfo(Stringtype,Stringcode,StringextName,StringextValue)
功能：修改扩展信息值
参数：type扩展类型，code扩展编码,extName扩展属性名,extValue扩展属性值
输出：trueorfalse
3.5.1.2.4权限类接口
1) publicbooleanhasAuths(StringuserCode,StringapplyCode)
功能：根据用户编码和应用编码判断用户是否有某个应用的权限
参数：userCode用户编码，applyCode应用编码
输出：trueorfalse
2) publicListgetUserAuths(StringuserCode,StringapplyCode)
功能：根据用户编码,应用编码获取用户在该应用下的权限信息
参数：userCode用户编码，applyCode应用编码
输出：权限集合
3) publicbooleanhasFunction(StringuserCode,StringfunctionCode)
功能：判断用户对此功能是否有权限
参数：userCode用户编码，functionCode功能编码
输出：trueorfalse
4) publicListgetUserMenu(StringuserCode,StringapplyCode,intmenuType)
功能：根据用户编码,应用编码获取用户的菜单
参数：userCode用户编码，applyCode应用编码，menuType菜单类型
输出：菜单集合
5) publicListgetFunctions(StringuserCode,StringfunctionCode)
功能：根据功能编码和用户编码获取该功能下的操作
参数：userCode用户编码，functionCode功能编码
输出：权限集合
6) publicListgetDownMenus(StringuserCode,StringmenuCode,StringapplyCode)
功能：根据用户编码，菜单编码得到下级菜单
参数：userCode用户编码，menuCode菜单编码，applyCode应用编码
输出：菜单集合
7) publicListgetRoleByUserCode(StringuserCode)
功能：根据人员编码获取该用户所拥有的角色
参数：userCode用户编码
输出：角色集合
8) publicListgetAuthByRole(StringroleCode,StringapplyCode)
功能：根据角色编码，应用编码获取该应用下的权限
参数：roleCode角色编码，applyCode应用编码
输出：权限集合
9) publicListfindTopMenu(StringuserCode,StringapplyCode,String[]condition,StringmenuType)
功能：根据用户编码、应用编码、短操作编码和菜单类型获得用户一级菜单
参数：userCode用户编码，applyCode应用编码，condition查询条件，menuType菜单类型
输出：菜单集合
10) publicListfindNextMenu(StringuserCode,StringmenuCode,String[]condition,StringmenuType)
功能：根据用户编码、菜单编码、短操作编码和菜单类型获得下一级菜单
参数：userCode用户编码，menuCode菜单编码，condition查询条件，menuType菜单类型
输出：菜单集合
11) publicListfindAllOperate(StringmenuCode)
功能：根据菜单编码获得所有当前菜单操作
参数：menuCode菜单编码
输出：权限集合
12) publicListfindUsers(StringmemuCode,String[]condition)
功能：根据菜单编码获得当前菜单下具有操作权限的所有用户
参数：memuCode菜单编码，condition查询条件
输出：用户集合
13) publicListfindPortaletsByUserCode(StringuserCode,StringapplyCode)
功能：根据用户编码和应用编码获得已经注册的portlet(portlet就是功能)
参数：userCode用户编码，applyCode应用编码
输出：权限集合
14) publicMenufindParentMenu(StringmenuCode)
功能：根据菜单编码获得父菜单
参数：menuCode菜单编码
输出：Menu
15) publicMenugetMenuByMenuCode(StringmenuCode)
功能：根据菜单编码得到菜单menu格式信息
参数：menuCode菜单编码
输出：Menu
16) publicListgetOperateByMenuCodeAndUserCode(StringmenuCode,StringuserCode)
功能：获取用户编码、菜单编码获取该用户拥有权限的功能操作
参数：menuCode菜单编码，userCode用户编码
输出：AuthList
17) publicListfindNextMenu(StringmenuCode)
功能：根据菜单编码获得下一级菜单
参数：menuCode菜单编码
输出：菜单集合
18) publicListgetDownFunctions(StringuserCode,StringmenuCode,StringapplyCode)
功能：得到菜单下功能
参数：userCode用户编码，menuCode菜单编码，applyCode应用编码
输出：权限集合
19) publicbooleanisExistDownFunctions(StringuserCode,StringmenuCode,StringapplyCode)
功能：判断此菜单是否有子功能
参数：userCode用户编码,menuCode菜单编码,applyCode应用编码,
输出：trueorfalse
20) publicbooleanisExistDownMenus(StringuserCode,StringmenuCode,StringapplyCode)
功能：根据用户编码，菜单编码和应用编码判断是否有下级菜单
参数：userCode用户编码,menuCode菜单编码,applyCode应用编码
输出：trueorfalse
21) publicListgetMenuListByUserCode(StringuserCode,StringapplyCode)
功能：根据用户编码和应用编码得到菜单列表
参数：userCode用户编码，applyCode应用编码
输出：菜单集合
3.5.1.2.5待办类接口
1) publicStringaddTask(Stringbt,Stringurl,Stringyingyname,Stringyingycode,Stringtjrcode,Stringtjr,Stringblrcode,Stringblr)
功能：根据用户编号得到此用户的所有应用
参数：bt标题
url系统会在url后添加interface_taskid,当完成任务时需传回该interface_taskid到completeTask方法中
yingyname应用名称
yingycode应用编码
tjrcode提交人编码
tjr提交人名称
blrcode任务接收人编码
blr任务接收人姓名
输出：ok、false、标题不能为空、访问路径不能为空、应用名称不能为空、应用编码不能为空、提交人编码不能为空、提交人不能为空、办理人编码不能为空、办理人不能为空
2) publicbooleancompleteTask(Stringtaskid);
功能：根据taskid，变更数据库待办任务状态，完成任务。
参数：taskid任务ID
输出：true或者false
3.5.1.2.6日志类接口
1) publicbooleanwriteOperateLog(StringuserCode,StringapplyCode,StringfunctionCode,StringoperateCode,StringoperateMesg,StringuserIP)
功能：第三方应用调用平台的统一日志接口传送操作日志到统一平台，参数里的功能模块编码和操作编码来自于同一数据库，功能模块下包含若干操作
参数：userCode用户编码，applyCode应用编码，functionCode功能模块编码、operateCode操作编码、operateMesg操作描述，userIP操作者IP地址。
输出：TrueOrfalse
3.5.1.2.7资源发布类接口
1) publicstaticStringuploadFileToFtpWithPath(Filefile)
功能：将文件上传到ftp指定目录中
参数：file需要上传的文件
输出：全路径192.172.1.11/jsglfilepath/20150101000000.jpg
2) publicstaticStringuploadFileToFtpWithHttpPath(Filefile)
功能：将文件上传到ftp指定目录中
参数：file需要上传的文件
输出:http://192.172.1.11/jsglfilepath/20150101000000.jpg
3) publicstaticInputStreamdownFileFromFtpWithPath(StringfilePath)
功能：将ftp中指定路径下的文件下载
参数：filePath文件在ftp上的路径
输出:输入流
3.5.1.2.8通知公告类接口
1) publicStringaddNotice(Stringtitle,StringpreTitle,StringkeyWords,Stringauthor,Stringsynopsis,Stringcjrcode,Stringcjrname,StringdeptCode,StringunitCode,Stringneir,List
功能：将信息添加到通知公告中
参数：title标题,preTitle副标题,keyWords关键词,author发布部门/作者,synopsis简介,cjrcode创建人编码,cjrname创建人姓名,deptCode部门编码,unitCode单位编码,near内容,founds有查看该稿件权限的用户，为null时表示该稿件所在单位及其子单位都可见
输出：返回OK表示添加成功，其他则未添加成功
2) publicbooleancloseNotice(Stringnoticeid);
功能：将指定的通知阅读、从个人通知公告中移除
参数：noticeid通知公告ID
输出:trueorfalse：完成or失败
3.5.1.3遵循应用集成规范
3.5.1.3.1模块化集成步骤
步骤一、上传模块图标资源（128×128px）
图标目录结构为：应用编码/icon
通过ftp把应用图标目录上传到，静态资源发布服务器：ftp地址为：10.20.11.125帐号：ftpyhqx密码:ftpyhqx，文件夹结构为：应用编码/icon/
步骤二、在用户权限管理中注册应用
进入用户权限应用，利用用户权限超级管理员urmsadmin登录协同工作平台->进入用户权限->进入应用注册
图 界面图1
图 界面图2
访问地址：模块化应用（新应用），为应用上下文
如果当前应用需要在协同工作平台展示菜单：访问地址则为各个模块的详细地址
点击保存
新建应用通过协同工作平台登录时，协同工作平台将通过菜单传递相关参数给新应用
如：userCode用户编码
applyCode应用编码
unitCode单位编码
步骤三、用户权限管理中注册功能
进入用户权限管理应用，利用用户权限超级管理员urmsadmin登录协同工作平台->进入用户权限->进入功能管理
图 界面图3
点击应用名称右键，新增下级功能模块，点击功能模块右键，新建右键下功能模块;
URL地址：为访问模块的具体地址，包含（http://IP:端口/模块地址）；
模块图标：在协同工作平台中展示的具体模块
步骤四、用户权限管理中注册菜单并绑定功能
进入用户权限管理，利用用户权限超级管理员urmsadmin登录协同工作平台->进入用户权限->进入菜单管理
图 界面图4
在中间位置显示的应用名称处，点击菜单名称右键新增菜单；选中刚建好的菜单，在右侧勾选功能模块名称，点击确定，菜单跟功能绑定；
步骤五、用户权限管理中建立应用模块角色
进入用户权限管理，利用用户权限超级管理员urmsadmin登录协同工作平台->进入用户权限->进入角色管理
赋予南京处超级管理员，刚注册的应用功能，由南京处超级管理员建立系统管理员角色。
步骤六、用户权限管理中授予用户权限
进入用户权限管理，利用用户权限超级管理员urmsadmin登录协同工作平台->进入用户权限->进入用户授权管理
图 界面图5
选择待授权用户、授予系统管理员或者普通用户角色；
第三方应用通过调用用户权限相关接口，来获取用户具有权限的菜单
接口具体使用方式请查看接口文档（或者附件中实例）
备注：应用在调用协同工作平台接口时，因为都是基于J2EE架构，所以全部使用协同工作平台提供的Jar包:
gljface.jar
此jar包依赖jar:
cglib-2.1.3.jar
commons-beanutils.jar
commons-collections-2.1.1.jar
commons-logging.jar
commons-net-1.4.1.jar
cos-multipart.jar
1） 把以上jar放入工程的WEB-INF/lib目录下
2） 配置web容器的数据源，JNDI名称为:jdbc/yhqx
jar包中将会调用名称为jdbc/yhqx的数据源连接池
3.5.1.3.2单点登录集成步骤
老应用集成时，协同工作平台只管理单点登录，不涉及具体的功能权限管理
以下这些操作必须由urmsadmin超级管理员来完成
步骤1：用户权限管理中注册应用
图 单点登录
应用名称:信息发布
应用编码：参考江苏公路应用编码规则文档
访问地址：/jsglsso/sso.jsp
应用类别：其他
应用类型：只做单点登录
其他默认
点击保存
步骤2：注册功能
只需要注册一个一个模块，以及该模块下一个操作
功能模块名称：南京农路信息化
在当前功能模块下添加一个操作：使用
图 信息发布
步骤3：注册菜单
只需要注册一个菜单，跟功能模块绑定
菜单名称：南京农路信息化-》功能模块中南京农路信息化绑定
图 注册菜单
最后保存
步骤4：创建角色
创建一个角色用于管理那些人可以访问这个老角色南京农路信息化（老）
角色类型：普通用户
勾选权限树：南京农路信息化使用
图 信息发布
点击保存
步骤5：用户授权
对需要使用该应用的用户授权刚创建的角色
图 用户授权
此时整个配置过程已经完成。
当具有该应用权限的用户第一次访问该地址时，系统会验证，账号密码是否已经映射，如果映射则单点登录程序会帮助用户单点登录进该应用。
3.5.2江苏公路地理信息平台
该平台基于ESRI Arcgis Server V10建立了空间数据库，为基础数据管理系统、养护管理系统、路政管理系统、公路网管理与应急指挥系统等信息系统提供地理信息服务。江苏省公路空间数据库包括公路业务数据图层和地理背景数据图层，其中公路业务数据图层包括路线、桥梁、隧道、出入口、服务区、收费站、超限检测站、气象站、交调站、监控点（监控设备）、互通、渡口、涵洞、里程桩、应急处置基地、公路管理单位等图层，公路业务数据图层是以矢量地图服务方式发布；地理背景数据有矢量底图和影像底图两类数据，矢量底图数据按大类分为境界、政区、道路、铁路、水系、居民地、植被、其他等，影像底图是分辨率为2.5米卫星影像、分辨率为1米-0.5米航空影像，两种地理背景数据都是以切片缓存的方式发布。
3.5.3江苏省公路基础数据库更新系统
《江苏省公路基础数据库更新系统GLTRoad》（以下简称GLTRoad）根据《全国农村公路基础数据和电子地图更新方案（2008）》（以下简称《更新方案》）的有关要求，实现了公路电子地图数据和属性数据的GPS外业采集、内业处理、审核、查询、汇总、上报和接收等一系列功能，为各级交通主管部门完成公路年度数据更新工作提供技术支撑。
3.5.3.1*数据提取
1、主要功能
当需要从一个地图数据库提取某一部分数据时，可通过选取指定的数据对象，将被选中的数据对象提取到当前打开的地图数据库中，并同时保留源地图数据库的数据对象。
2、操作步骤
在系统主窗口上的“数据管理”菜单中选择“数据提取”，将会弹出图6-6所示的窗口，然后按照下面的步骤提取数据：
（1）选择“数据库名”，选择完毕之后，在“对象列表”中将会显示出所选地图文件中所有的地图对象；
（2）在“对象列表”中，选择需要提取的对象并在对象前打勾；
（3）设置完毕之后单击“开始”按钮，系统就会将所选对象提取到当前打开的地图数据库中。
3.5.4与其他政府部门的应用系统对接接口
本次项目建设考虑到未来可能与交通系统其他业务部门、南京市其他行政机关（如旅游、公安、气象等）的其他业务系统进行对接，因此将预留支持多种形式的开发接口。该接口功能获取其他行业的交通资源信息，与公安、安监等其他政府部门实现交通相关的信息共享和数据交换。该接口为外部接口、双向，技术实现方式为WebService或者XML文件。
若有收获，就点个赞吧
0 人点赞
