1、理解

CPU使用率是单位时间内CPU使用情况的统计，以百分比的方式展示。
Linux 作为一个多任务操作系统，将每个 CPU 的时间划分为很短的时间片，再通过调度器轮流分配给各个任务使用，因此造成多任务同时运行的错觉。
为了维护CPU时间，Linux通过事先定义的节拍率（内核中表示为HZ），触发时间中断，并使用全局变量 Jiffies 记录了开机以来的节拍数。每发生一次时间中断，Jiffies 的值就加 1。
节拍率HZ是内核的可配置选项，可以设置为100、250、1000等。不同的系统可能设置不同的值，可以通过查询 /boot/config 内核选项来查看它的配置值。比如，节拍率设置为 250，也就是每秒触发 250次时间中断。
同时，因为节拍率HZ是内核选项，所以用户空间不能直接访问，为了方便用户空间程序，内核提供了一个用户空间节拍率USER_HZ，固定100，也就是 1/100 秒。这样，用户空间程序不关心内核中HZ被设置成了多少，因为它看到的总是固定值USER_HZ。

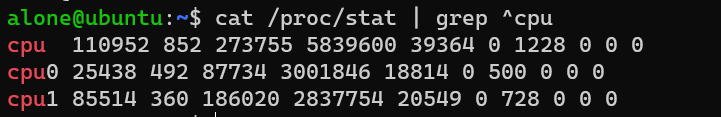

Linux通过 /proc 虚拟文件系统，向用户空间提供了系统内部状态信息，而 /proc/stat 提供的就是系统的CPU和任务统计信息。
其中，第一列表示的是 CPU 编号，如 cpu0、cpu1 ，而第一行没有编号的 cpu ，表示的是所有 CPU 的累加。其他列则表示不同场景下 CPU 的累加节拍数，它的单位是 USER_HZ，也就是 10 ms（1/100 秒），所以这其实就是不同场景下的 CPU 时间。

2、proc参数含义

名称 缩写 含义 备注
user us 用户态CPU时间 不包括下面的nice时间，但包含guest时间
nice ni 低优先级用户态CPU时间，也就是进程的nice值被调整为 1-19之间时的CPU时间 nice的可取值范围是 -20到 19，值越大，优先级越低
system sys 内核态CPU时间
idle id 空闲时间 不包括等待 I/O 的时间（iowait）
iowait wa 等待 I/O 的CPU时间
irq hi 处理硬中断的CPU时间
softirq si 处理软中断的CPU时间
steal st 当前系统运行在虚拟机中的时候，被其他虚拟机占用的CPU时间
guest guest 通过虚拟化运行其他操作系统的时间，也就是运行虚拟机的CPU时间
guest_nice gnice 以低优先级运行虚拟机的事件

3、CPU使用率计算

CPU使用率，就是除了空闲时间外的其他时间占总CPU时间的百分比，
根据这个公式，可以从 /proc/stat 中的数据，计算出CPU使用率。以及每个场景的CPU使用率。
但是，/proc/stat 的数据，是开机以来的节拍数累加的值，所以直接算出来的时，开机以来的平均CPU使用率。
一般，性能工具会取间隔一段时间（比如3s）的两次值，通过差值计算。
单个进程的计算的话，可以/proc/[pid]/stat中查看。

  • top：默认是3秒的时间间隔

  • ps：进程的整个生命周期

    4、CPU使用率查看

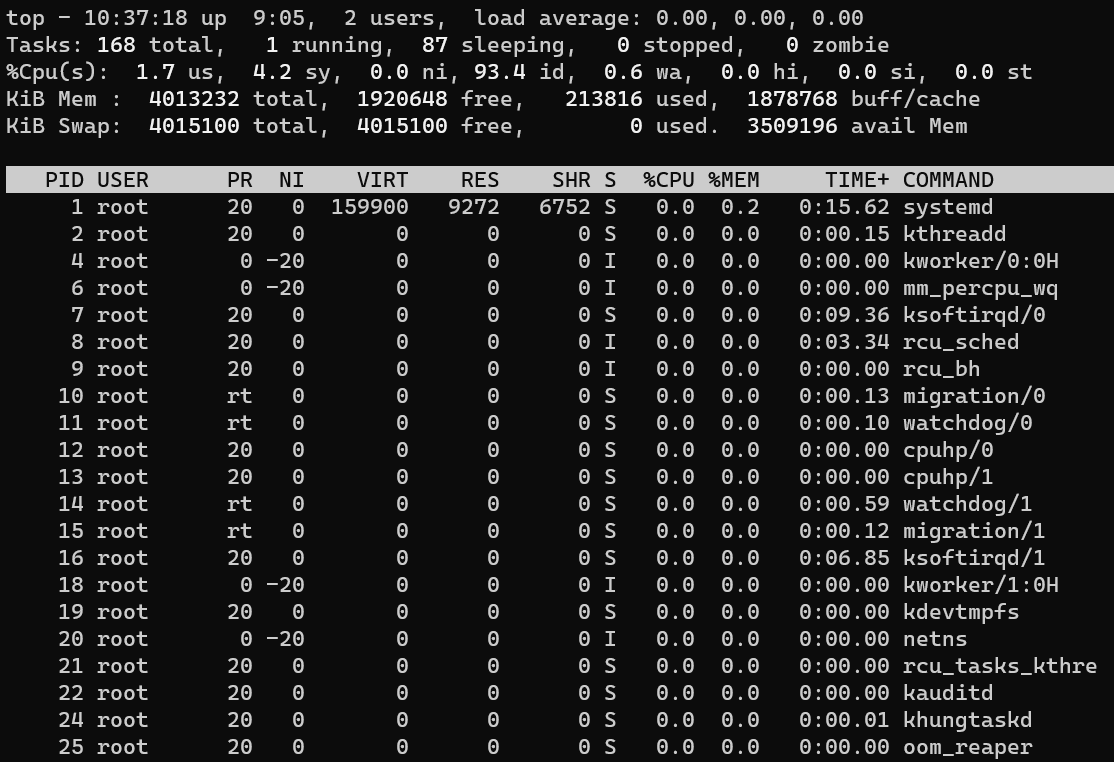

  • top 显示了系统总体的 CPU 和内存使用情况，以及各个进程的资源使用情况。

  • ps 则只显示了每个进程的资源使用情况。

按下1之后，切换到每个CPU的使用率查看。

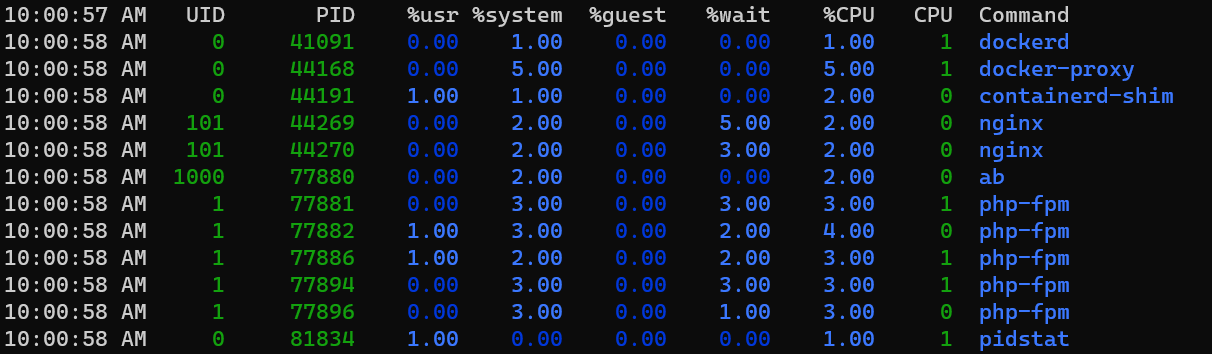

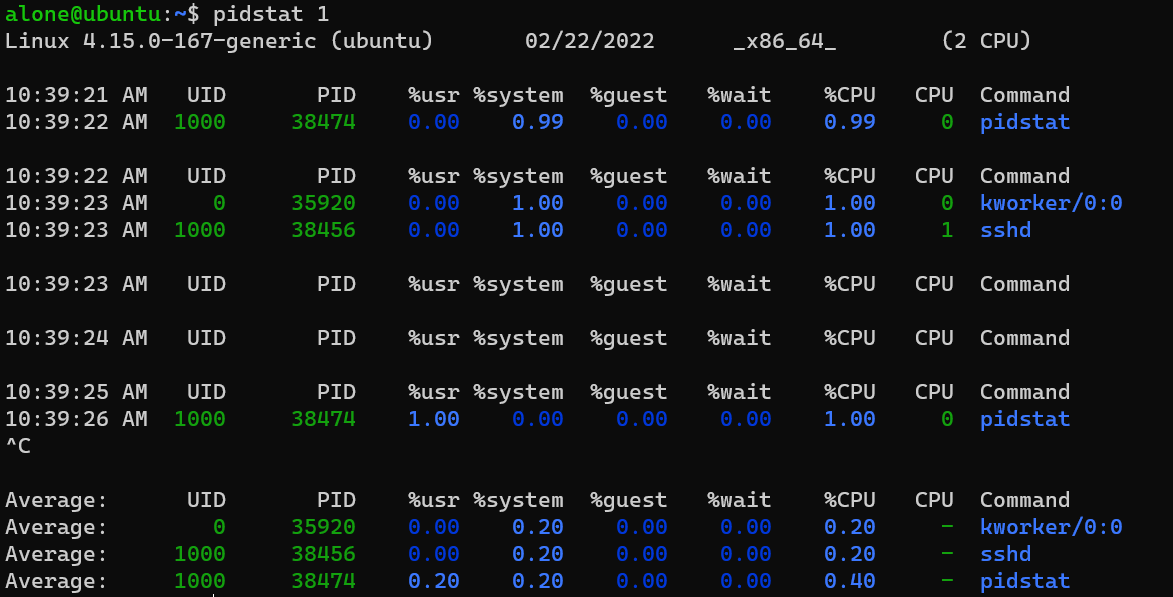

top并没有细分进程的用户态CPU和内核态CPU。这里就需要用 pidstat。

  • %usr：用户态CPU使用率
  • %system：内核态CPU使用率
  • %guest：运行虚拟机CPU使用率
  • %wait：等待CPU使用率
  • %CPU：总得CPU使用率

最后的Average部分，还计算了五组数据的平均值。

5、CPU使用率过高怎么办

  1. # 能够实时显示占用CPU时钟最多的函数或指定，可以用来查看热点函数
  2. perf top

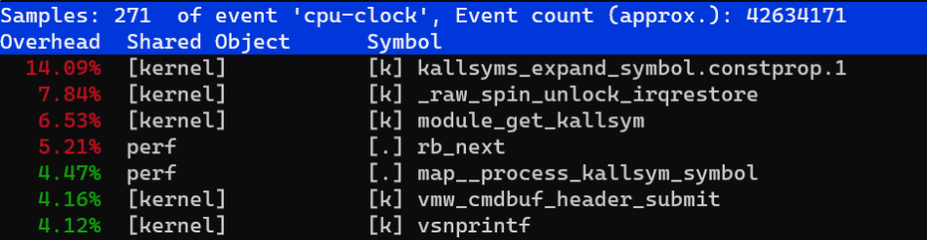

包含三个数据：采样数（Samples）、事件类型（event）和事件总数量（Event count）。
如图中，perf总共采集了271个CPU时钟事件、而总时间数为42634171 。
下面表格中，每行四列数据，分别是：

  • Overhead：该符号的性能事件在所有采样中的比例，用百分比表示
  • Shared：该函数或指令所在的动态共享对象（Dynamic Shared Object），如内核、进程名、动态链接库名】内核模块名等。
  • Object：是动态共享对象的类型。如 [.] 表示用户空间的可执行程序、或者动态链接库， [k] 表示内核空间
  • Symbol：函数名，当函数名未知时，用十六进制地址表示。

也可以生成报告

  2. $ perf record # 按Ctrl+C终止采样
  3. [ perf record: Woken up 1 times to write data ]
  4. [ perf record: Captured and wrote 0.452 MB perf.data (6093 samples) ]
  6. $ perf report # 展示类似于perf top的报告

为 perf top 和 perf record 加上 -g 参数，开启调用关系的采样，方便我们根据调用链来分析性能问题。

6、Demo：easy

1、准备

预先安装docker、sysstat、perf、ab 等工具

  1. apt install docker.io sysstat linux-tools-common apache2-utils

docker安装Nginx和PHP应用：

  1. docker run --name nginx -p 10000:80 -itd feisky/nginx
  2. docker run --name phpfpm -itd --network container:nginx feisky/php-fpm

2、分析

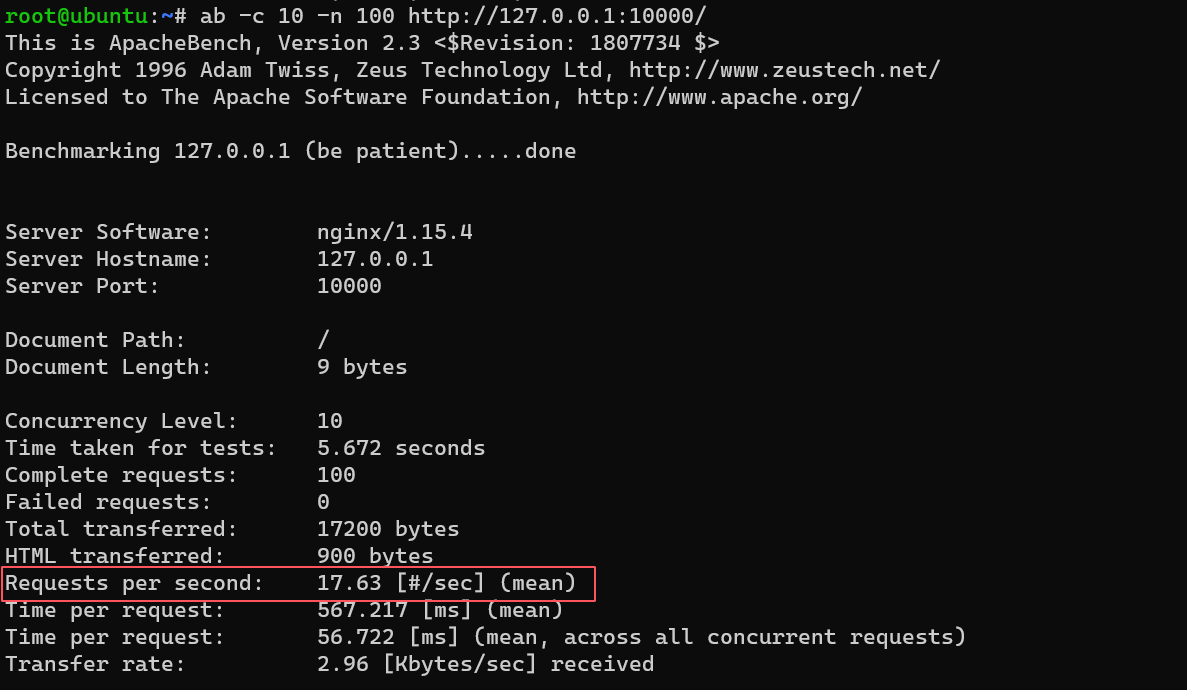

通过ab命令，并发10个请求测试Nginx性能，总共测试100个请求，可以看到Nginx能承受的每秒平均请求数只有17 ，是非常差劲的。将请求增加到10000个

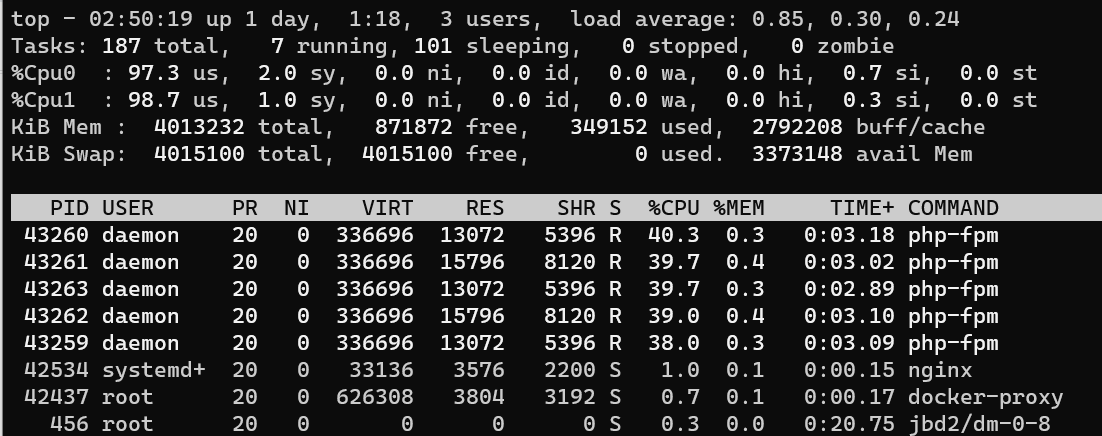

通过top命令，可以看到每个CPU的用户使用率（us）都超过了98%，系统中有几个 php-fpm 进程的CPU使用率加起来接近 200%，可以确定，正是用户空间的 php-

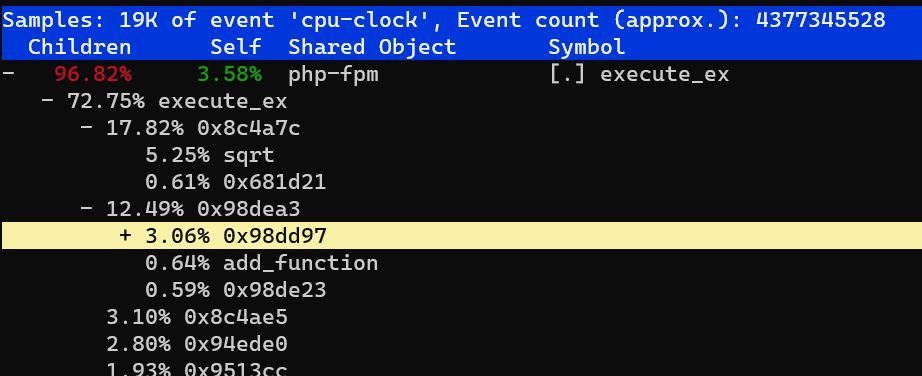

定位查找这两个函数

  1. # 从容器phpfpm中将PHP源码拷贝出来
  2. $ docker cp phpfpm:/app .
  4. # 使用grep查找函数调用
  5. $ grep sqrt -r app/ #找到了sqrt调用
  6. app/index.php:  $x += sqrt($x);
  8. $ grep add_function -r app/ #没找到add_function调用，这其实是PHP内置函数

那就在app/index.php中查找问题即可
image.png.
很明显，是这里，循环的问题，因为该逻辑是个测试逻辑。

3、修复

  1. # 停止原来的应用
  2. $ docker rm -f nginx phpfpm
  3. # 运行优化后的应用，去掉循环的测试逻辑
  4. $ docker run --name nginx -p 10000:80 -itd feisky/nginx:cpu-fix
  5. $ docker run --name phpfpm -itd --network container:nginx feisky/php-fpm:cpu-fix

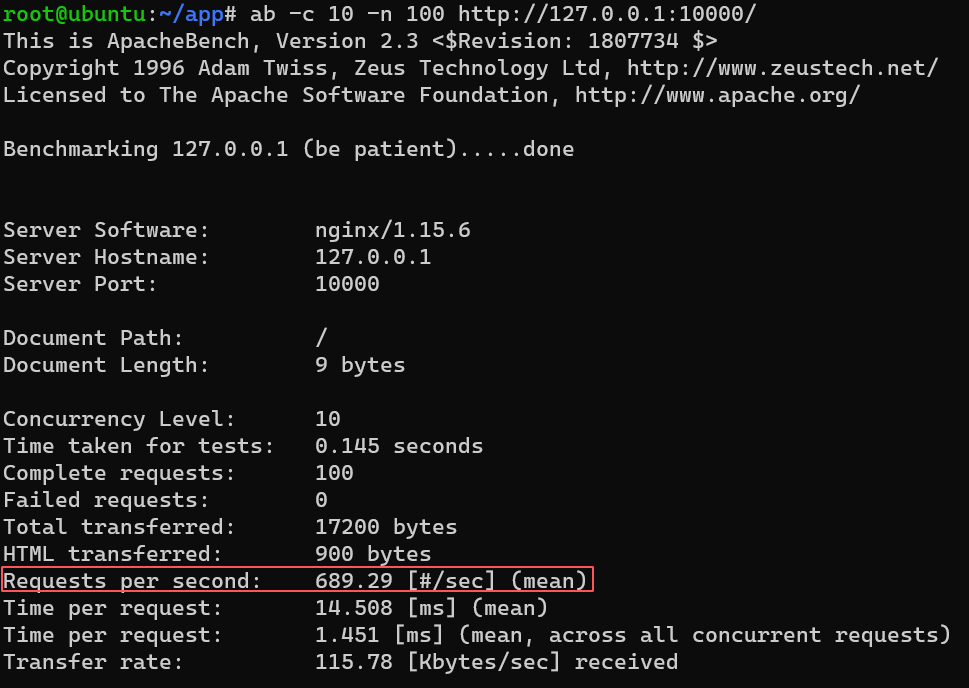

可以看到，每秒的平均请求数，已经从原来的17 变成了 689 。

7、Demo：hard

1、准备

  1. docker run --name nginx -p 10000:80 -itd feisky/nginx:sp
  2. docker run --name phpfpm -itd --network container:nginx feisky/php-fpm:sp
  1. # 并发100个请求测试Nginx性能，总共测试1000个请求
  2. ab -c 100 -n 1000 http://127.0.0.1:10000/

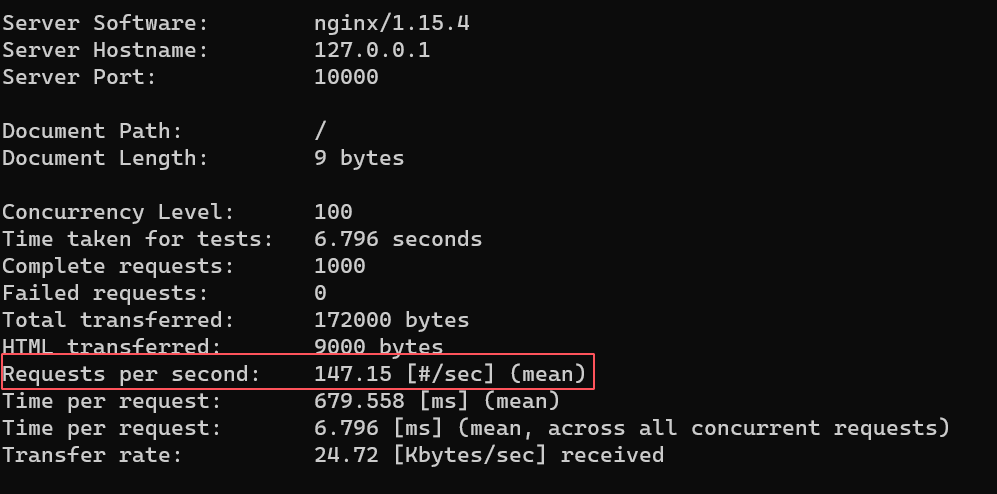

Nginx能承受的每秒平均请求书，只有147 。

2、分析

1、top+pidstat

  1. # 加上 -t 参数，设置请求时长,10分钟
  2. ab -c 5 -t 600 http://127.0.0.1:10000/

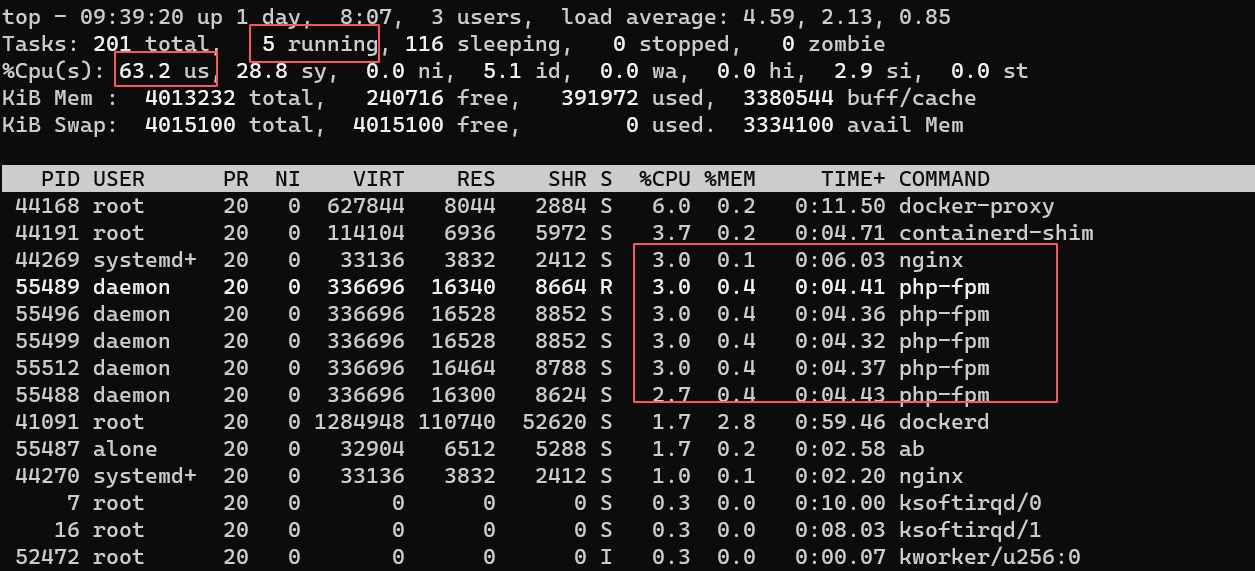

通过 top和 pidstat来查看
可以看到CPU使用率在60%以上，但是我们的服务，nginx和php-fpm确只占3%左右。
pidstat中看到，所有的任务的CPU使用率加起来也才 30% 左右。
这里需要注意：
tasks的任务队列中，有5个正在跑（running）的任务，可是占用cpu前几的任务都是大部分处于睡眠（sleep）的状态。
再观察top，会发现有一个 stress 的进程很奇怪。
使用 pidstat -p 24344和 ps aux | grep 24344都发现，这个进程又不见了，说明该进程在不停的更新。要么，进程在不停地崩溃、重启，要么，都是短时进程，如exec调用外部命令。
通过pstree查看进程调用关系，查找到 stress 的父进程是php-fpm。就需要分析该进程的源码逻辑。

# 拷贝源码到本地
$ docker cp phpfpm:/app .

# grep 查找看看是不是有代码在调用stress命令
$ grep stress -r app

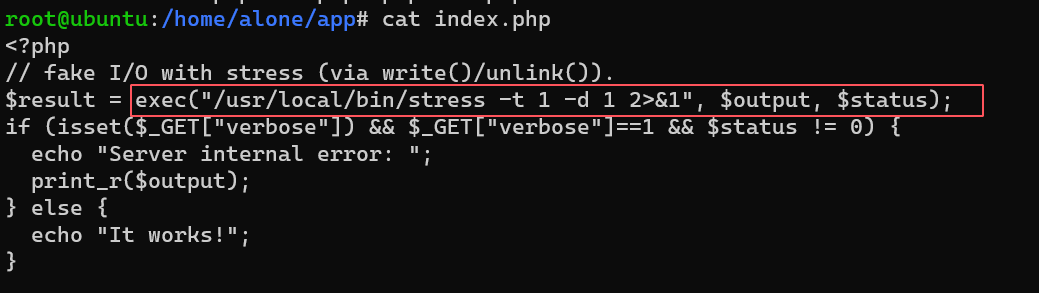

app/index.php:// fake I/O with stress (via write()/unlink()).
app/index.php:$result = exec("/usr/local/bin/stress -t 1 -d 1 2>&1", $output, $status);

发现每个请求都会调用一个 stress 命令，模拟 I/O 压力。

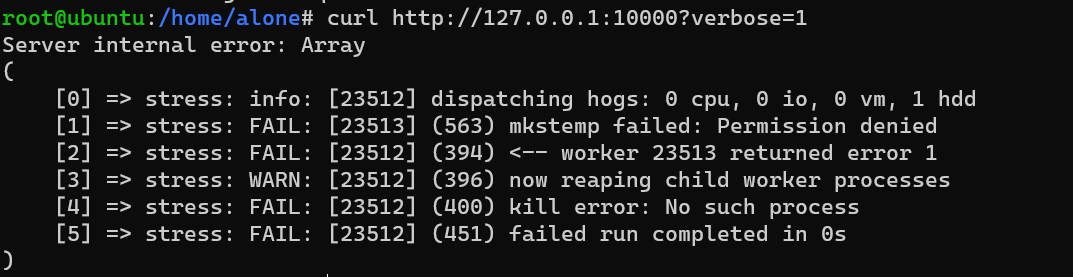

再发现错误消息 mkstemp failed: Permission denied ，以及 failed run completed in 0s。stress 命令因为权限问题退出了。

2、perf

上面方法考验对异常进程的识别能力，因此，可以使用

# 记录性能事件，等待大约15秒后按 Ctrl+C 退出
perf record -g

# 查看报告
perf report

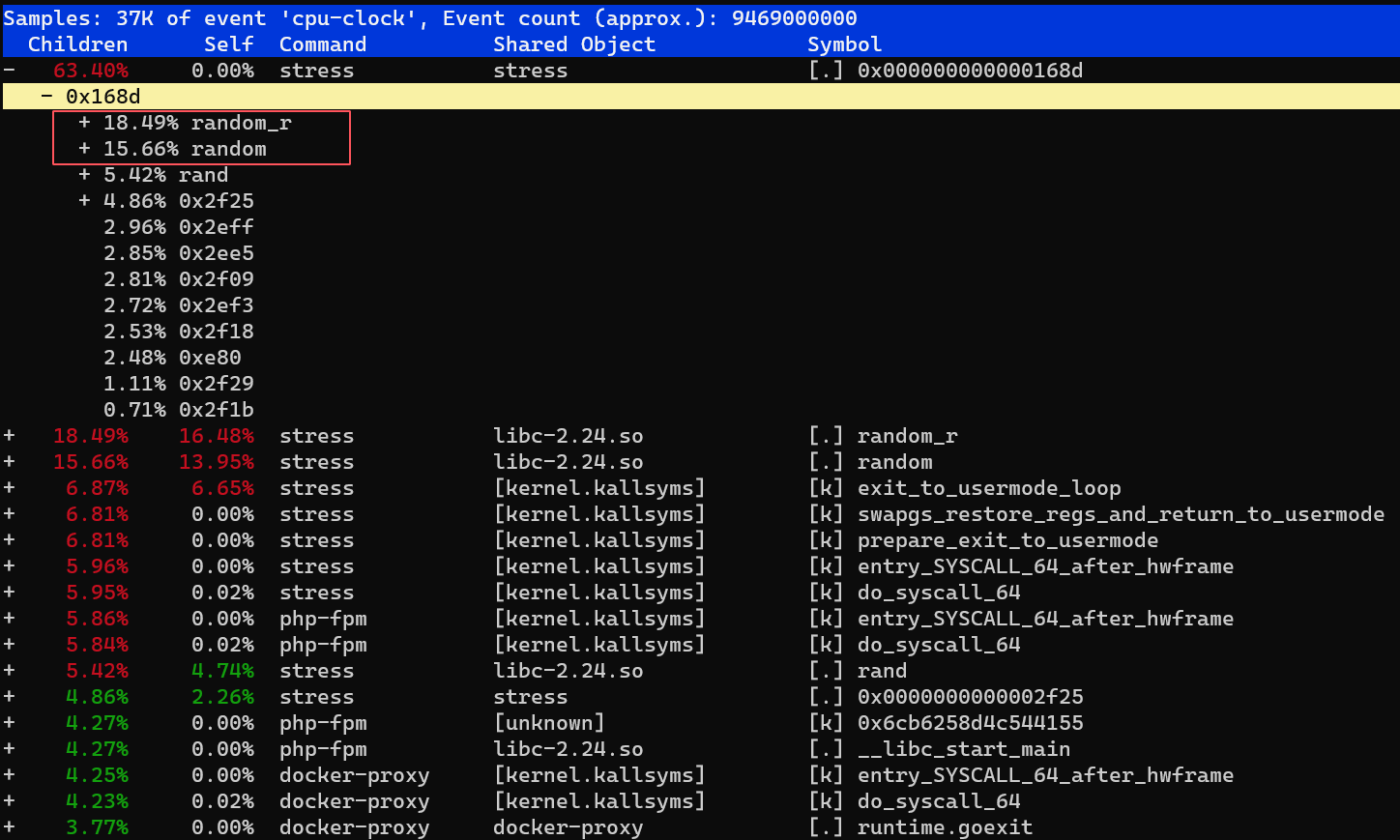

可以看到stress占了所有CPU时钟的63.40%，其调用栈最高额是random()函数，这样便很快的找到了了原因。进行进一步优化即可。

8、小结

  1. 用户CPU（%user）和Nice CPU（%nice）高，说明用户态进程占用了较多的CPU，所以应该着重排查进程的性能问题
  2. 系统CPU（%system）高，说明内核态占用了较多的CPU，所以应该着重排查内核线程或者系统调用的性能问题
  3. I/O 等待（%iowait）CPU高，说明等待 I/O 的时间比较长，所以应该着重排查系统存储是不是出现了 I/O 问题
  4. 软中断（%irq）和硬中断（%softirq）高，说明软中断或硬中断的处理程序占用了较多CPU，所以应该着重排查内核中的中断服务程序
