1、NAT原理

NAT技术可以重写 IP 数据包的源 IP 和目的 IP。 网络中的多台主机。通过共享同一个公网 IP 地址，来访问外网资源。同时，由于 NAT 屏蔽了内网网络，就为局域网中的机器提供了安全隔离。
NAT的主要目的，是实现地址转换。根据实现方式的不同，分为：

  • 静态NAT：即内网 IP 和公网 IP 是一对一的永久映射关系
  • 动态NAT：即内网 IP 和公网 IP 池中，动态选择一个进行映射
  • 网络地址端口转换 NAPT（Network Address and Port Translation）：即把内网 IP 映射到公网 IP 的不同端口上，让多个内网 IP 可以共享同一 IP 地址。

NAPT 是流行的 NAT 类型。根据转换方式不同，NAPT 分为三类：

  • 源地址转换 SNAT：即目的地址不变，只替换源 IP 或 源端口。SNAT 主要用于，多个内网 IP 共享同一个公网 IP ，来访问外网资源的场景。
  • 目的地址转换 DNAT：即源 IP 保持不变，只替换目的 IP 或者 目的端口。DNAT 主要通过公网 IP 的不同端口号，来访问内网的多种服务，同时会隐藏后端服务器的真实 IP 地址。
  • 双向地址转换（SNAT+DNAT）：当接收到网络包时，执行DNAT，把目的 IP 转换为 内网 IP；在发送网络包时，执行 SNAT，把源 IP 替换为 外部 IP。

双向地址转换，就是外网IP 和内网IP 的一对一的映射关系，常用在虚拟环境中，为虚拟机分配浮动的公网IP地址。

2、理解

假设：

  • 内网服务器的内网 IP地址是：192.168.0.2
  • NAT 网管中的公网IP地址是：100.100.100.100
  • 要访问的目的服务器 baidu.com 的地址为：123.125.115.110

SNAT 和 DNAT 的过程，如图所示

  1. 当服务器器访问 baidu.com 时，NAT 网关会把源地址，从服务器的内网IP 192.168.0.2 替换成公网 IP 地址 100.100.100.100，然后才发送给 baidu.com。
  2. 当 baidu.com 发回响应包时，NAT 网关又会把目的地址，从公网 IP 100.100.100.100 替换成服务器内网IP 192.168.0.2，然后再发送给内网中的服务器。

    3、iptables 与 NAT

    Linux 内核提供 Netfilter 框架，允许对网络数据包进行修改（如 NAT）和过滤（如 防火墙）。在这个基础上，iptables、ip6tables、ebtables 等工具，又提供了更易用的命令行接口，以便系统管理员配置和管理 NAT、防火墙的规则。

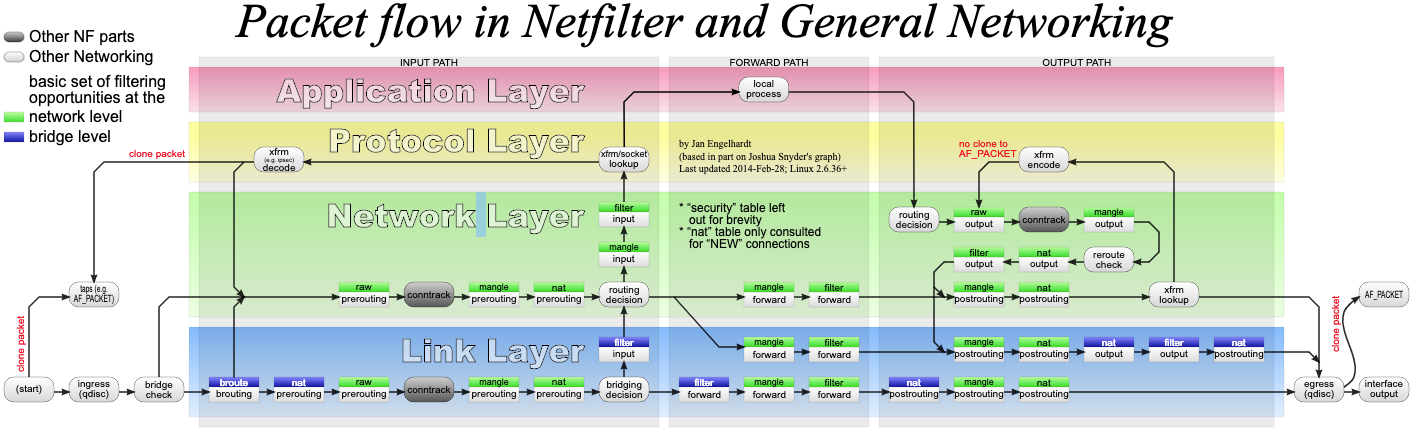

    在这张图中，绿色背景的方框，表示表（table），用来管理链。Linux 支持 4 种表，包括 filter（用于过滤）、nat（用于 NAT）、mangle（用于修改分组数据） 和 raw（用于原始数据包）等。
    跟 table 一起的白色背景方框，则表示链（chain），用来管理具体的 iptables 规则。每个表中可以包含多条链，比如：
  • filter 表中，内置 INPUT、OUTPUT 和 FORWARD 链；
  • nat 表中，内置 PREROUTING、POSTROUTING、OUTPUT 等。

灰色的 conntrack，表示连接跟踪模块。它通过内核中的连接跟踪表（也就是哈希表），记录网络连接的状态，是 iptables 状态过滤（-m state）和 NAT 的实现基础。

iptables 的所有规则，就会放到这些表和链中，并按照图中顺序和规则的优先级顺序来执行。

要实现 NAT 功能，主要是在 nat 表进行操作。而 nat 表内置了三个链：

  • PREROUTING，用于路由判断前所执行的规则，比如，对接收到的数据包进行 DNAT。
  • POSTROUTING，用于路由判断后所执行的规则，比如，对发送或转发的数据包进行 SNAT 或 MASQUERADE。
  • OUTPUT，类似于 PREROUTING，但只处理从本机发送出去的包。

    1、SNAT

    SNAT 需要在 nat 表的 POSTROUTING 链中配置。常用两种方式来配置它。
    第一种方法，是为一个子网统一配置 SNAT，并由 Linux 选择默认的出口 IP。这实际上就是经常说的 MASQUERADE：
    1. iptables -t nat -A POSTROUTING -s 192.168.0.0/16 -j MASQUERADE
    第二种方法，是为具体的 IP 地址配置 SNAT，并指定转换后的源地址：
    1. iptables -t nat -A POSTROUTING -s 192.168.0.2 -j SNAT --to-source 100.100.100.100

    2、DNAT

    DNAT 需要在 nat 表的 PREROUTING 或者 OUTPUT 链中配置，其中， PREROUTING 链更常用一些（因为它还可以用于转发的包）。
    1. iptables -t nat -A PREROUTING -d 100.100.100.100 -j DNAT --to-destination 192.168.0.2

    3、双向地址转换

    同时添加 SNAT 和 DNAT 规则，为公网 IP 和内网 IP 实现一对一的映射关系，即：
    1. iptables -t nat -A POSTROUTING -s 192.168.0.2 -j SNAT --to-source 100.100.100.100
    2. iptables -t nat -A PREROUTING -d 100.100.100.100 -j DNAT --to-destination 192.168.0.2
    在使用 iptables 配置 NAT 规则时，Linux 需要转发来自其他 IP 的网络包，需要开启 Linux 的 IP 转发功能。

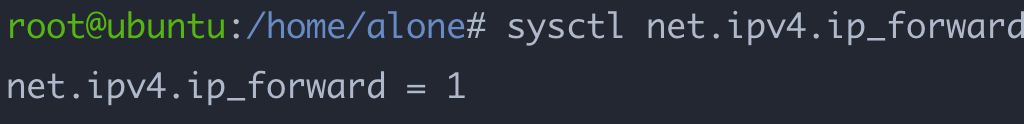

    1. # 如果是 1，表示开启了 IP 转发
    2. sysctl net.ipv4.ip_forward
    开启配置
    1. sysctl -w net.ipv4.ip_forward=1

    4、NAT性能

    NAT 基于 Linux 内核的连接跟踪机制来实现。所以，在分析 NAT 性能问题时，可以先从 conntrack 角度来分析，比如用 systemtap、perf 等，分析内核中 conntrack 的行文；然后，通过调整 netfilter 内核选项的参数，来进行优化。
    Linux 这种通过连接跟踪机制实现的 NAT，也常被称为有状态的 NAT，而维护状态，也带来了很高的性能成本。
    除了调整内核行为外，在不需要状态跟踪的场景下（比如只需要按预定的 IP 和端口进行映射，而不需要动态映射），也可以使用无状态的 NAT （比如用 tc 或基于 DPDK 开发），来进一步提升性能。
