2.5 OurBIM Server简易部署

2.5.1 OurBIMEngine 引擎及渲染资源说明

（1）OurBimEngine引擎核心基础程序

OurBIM引擎基础驱动程序，位于C:\OurbimServer\OurbimEngine\OurbimEngine\目录下。
更新说明：
更新程序包时，可直接用新的程序包覆盖更新。程序文件路径：C:\OurbimServer\OurbimEngine\OurbimEngine\ 。

（2）OurBimEngine引擎交互程序

OurBIM引擎交互框架程序，位于C:\OurbimServer\OurbimEngine\Framework\目录下。
更新说明：
更新程序包时，可直接用新的程序包覆盖更新。程序文件路径：C:\OurbimServer\OurbimEngine\Framework\ 。

（3）OurBimEngine引擎公共构件库

公共材质库，位于C:\OurbimServer\OurbimEngine\Library\ItemsLib目录下，是OurBIM引擎公共构件库部分的素材资源。
更新说明：
更新时可直接用新的构件库资源包覆盖更新，资源文件路径：C:\OurbimServer\OurbimEngine\Library\ItemsLib\ 。对应数据库表ourbim_appid_component_type，位于第2.3节创建的OurBIM数据库下，pakPath字段记录该构件物理路径，asset记录该构件的程序自定义路径。

（4）OurBimEngine引擎公共构件库图片

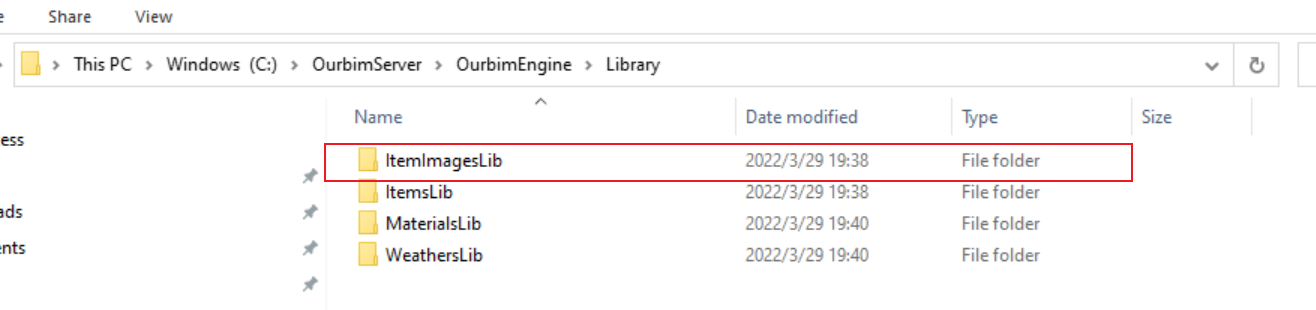

公共构件库缩略图，位于C:\OurbimServer\OurbimEngine\Library\ItemImagesLib目录下，是OurBIM引擎自定义构件库缩略图片的资源。
更新说明：
更新时可直接用新的构件库图片资源包覆盖更新，资源文件路径：C:\OurbimServer\OurbimEngine\Library\ItemImagesLib\。对应数据库表ourbim_appid_component_type，位于第2.3节创建的OurBIM数据库下 ，comUrl字段记录该构件图片相对于C:\OurbimServer\OurbimEngine\Library\ItemImagesLib目录的相对路径。

（5）OurBimEngine引擎公共材质库

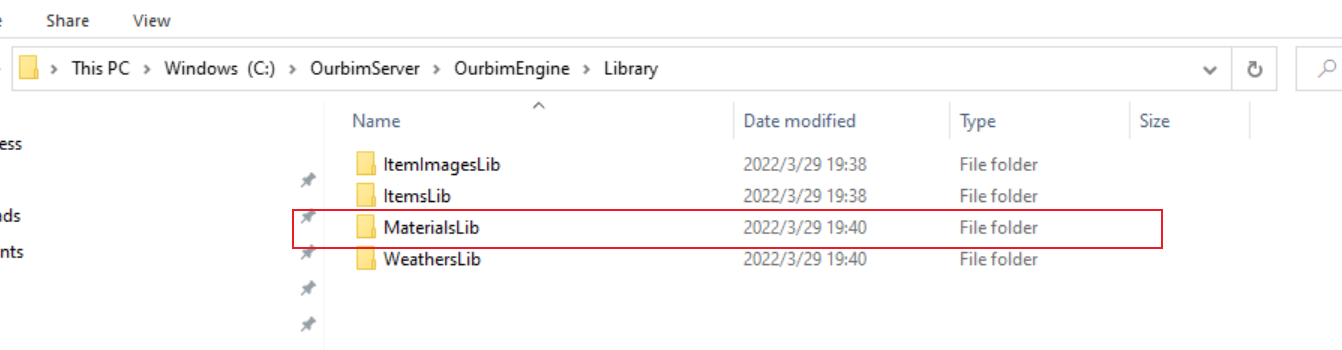

公共材质库，位于C:\OurbimServer\OurbimEngine\Library\MaterialsLib目录下，是OurBIM引擎材质库部分的资源。
更新说明：
更新时，可直接用新的材质资源包覆盖更新。资源文件路径：C:\OurbimServer\OurbimEngine\Library\MaterialsLib 。对应数据库表ourbim_appid_material，位于第2.3节创建的OurBIM数据库下 。

（6）OurBimEngine引擎公共天气资源库

公共天气资源库，位于C:\OurbimServer\OurbimEngine\Library\WeathersLib目录下，是OurBIM引擎公共天气资源部分的素材库。
更新说明：
更新时，可直接用新的天气资源包覆盖更新，资源文件路径：C:\OurbimServer\OurbimEngine\Library\WeathersLib\ 。对应数据库表ourbim_weather，位于第2.3节创建的OurBIM数据库下 ，fileStorge为相对于C:\OurbimServer\OurbimEngine\Library\WeathersLib目录的相对路径。

2.5.2 中心管理服务说明

中心管理服务启动：

后台服务：OurbimServer\AdminServer\ourbimServer下，直接双击启动两个bat文件。如下图所示。

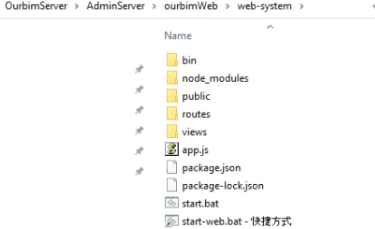

Web服务：OurbimServer\AdminServer\ourbimWeb，双击bat文件启动。如下图所示。
运行前，可以根据自身情况修改一些参数配置。
配置文件路径为OurbimServer\AdminServer\ourbimServer\application.properties。

部分服务说明：

（1）指令中转程序 transform.jar

位于OurbimServer\AdminServer\ourbimServer下。

（2）服务主程序 ourbimpaas.jar

位于OurbimServer\AdminServer\ourbimServer下。

注：在启动服务时，要确保MySQL、Redis、emqttd消息中间件、appdog指令监测服务、引擎渲染队列服务、Pcdog资源监测服务等都已正常启动。

2.5.3 Pcdog 服务器资源监测程序安装

Pcdog监测各个节点的服务器硬件资源运行状态，需要各个节点都安装（包含解析节点、中心及渲染节点）。安装程序路径，如图

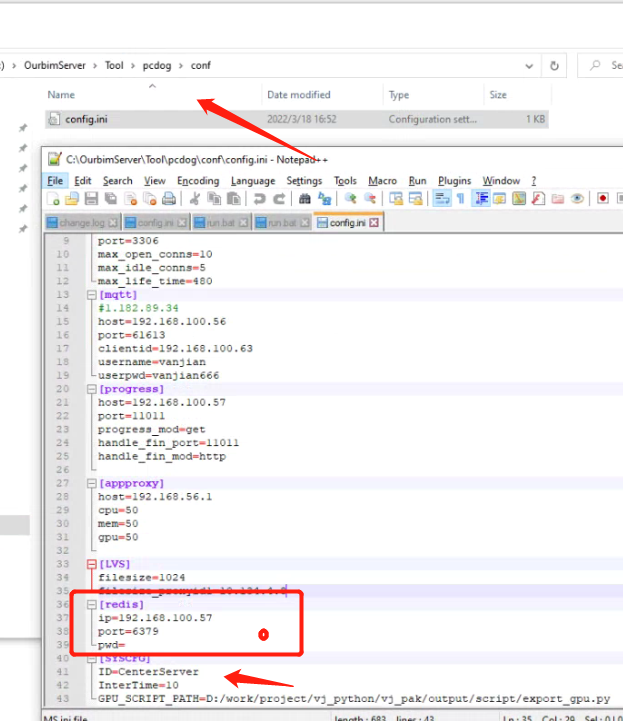

解压后，修改conf下的配置文件，如图所示

redis的ip设置
当前机器的hostname标识ID，如中心服务器 就是 CenterServer，如解析服务器就是 ProduceServer_1,如渲染服务器就是 RenderServer_1。

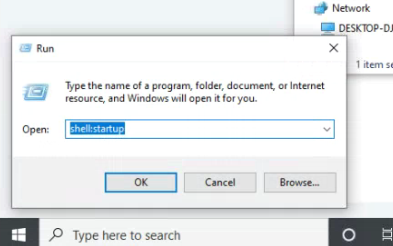

创建快捷方式
找到启动目录，将快捷方式拖入，如图
这样机器每次开机会自启动该程序。
