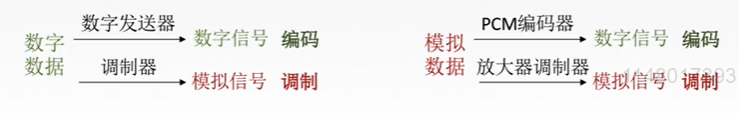

基带信号 宽带信号

基带信号
来自信源的信号 将数字信号用电压表示，再送到数字信道传输
宽带信号
将基带信号调制后再传输到模拟信道传输
**

定义

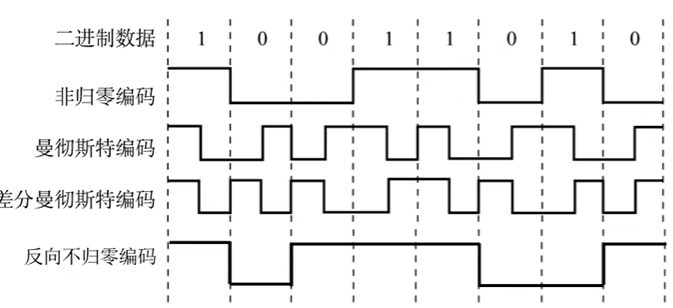

  • 非归零 NRZ—— 1为高电平 0为低电平 难以保持同步
  • 归零 RZ ——image.png
  • 反向不归零 NRZI——电平反转表示0，电平不变表示1
  • 曼彻斯特—— 将一个码元分成2个相等的间隔，前高后低or前低后高 对应 01

每个码元中间都会出现电平跳变——用于CLK同步或数据信号，但频带宽度是原始基带宽度2倍
数据传输速率为调制速率1/2

CLK同步的理解：出现一次跳变就知道要接受一个码元的信息了

  • 差分曼彻斯特——若码元为1，则半个码元与上一个码元后半段相同，0则相反。同样中间有次跳变

抗干扰性强于曼彻斯特。

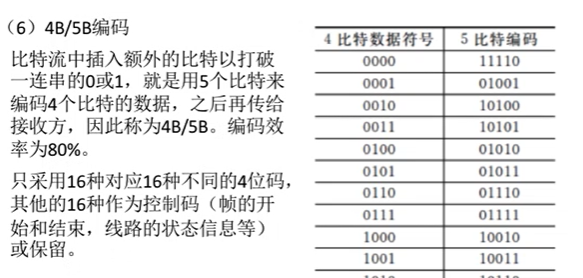

  • 4B/5B编码——image.png

数字数据调制为模拟信号

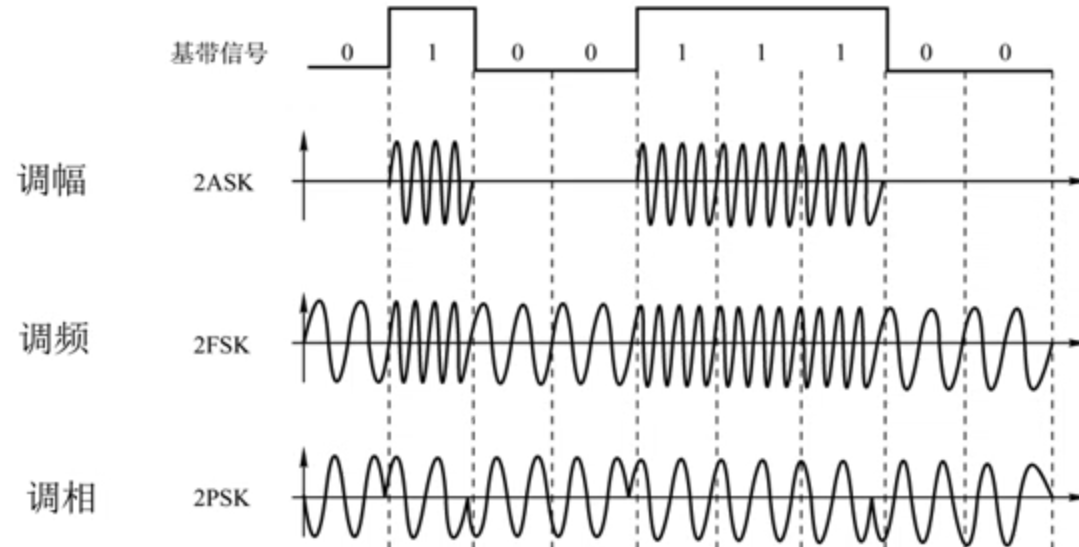

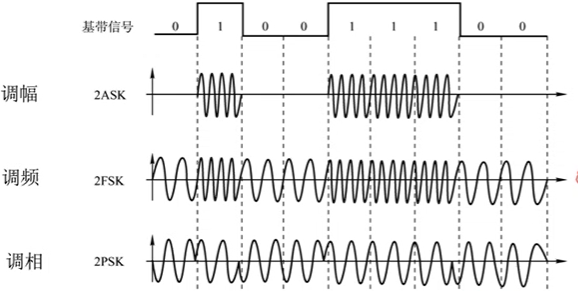

Q：调频和调相是什么意思？
A：
QAM:调幅+调相
*
例题
形状：44 = 16（种）——
log2 16 = 4—— 一码元的比特数

波特率log2V——极限数据传输速率（信息传输速率）= 12004 = 4800bit/s

模拟信号编码为数字信号


f采 > 2f信号最高解释 见红图
a频率是2hz，b是1hz，假如采样频率是2hz，可以得到b的采样，但是a波一定失真
假如采样是4hz，则ab波都能被正常采上。

👨‍🏭数据交换方式

电路交换 Cricuit Exchanging

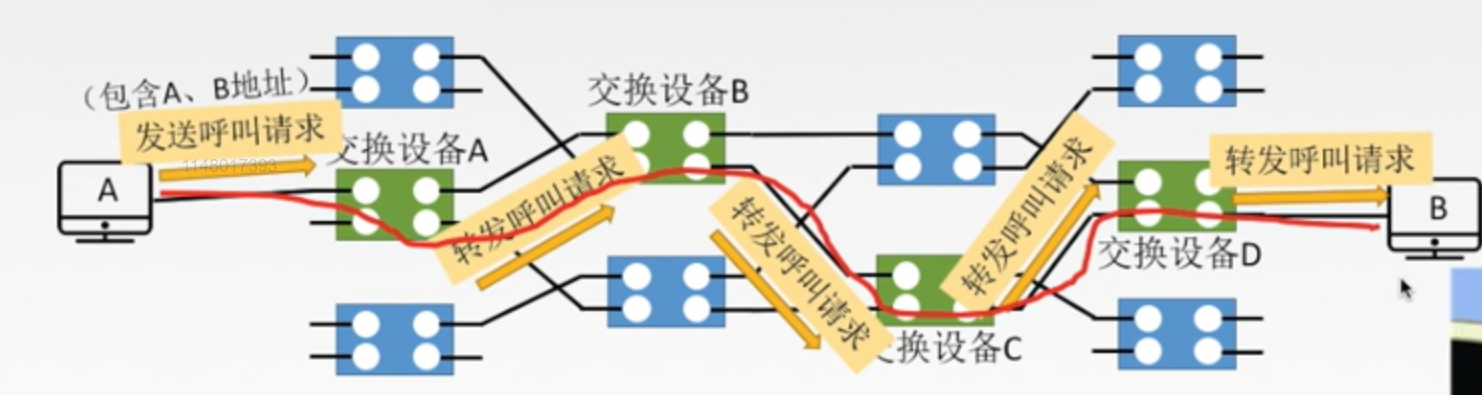

  • 呼叫

B收到请求后，会按照DCBA的顺序返回呼叫应答

  • 通信——数据传输 是全双工通信方式，双方都可以传接
  • 释放连接

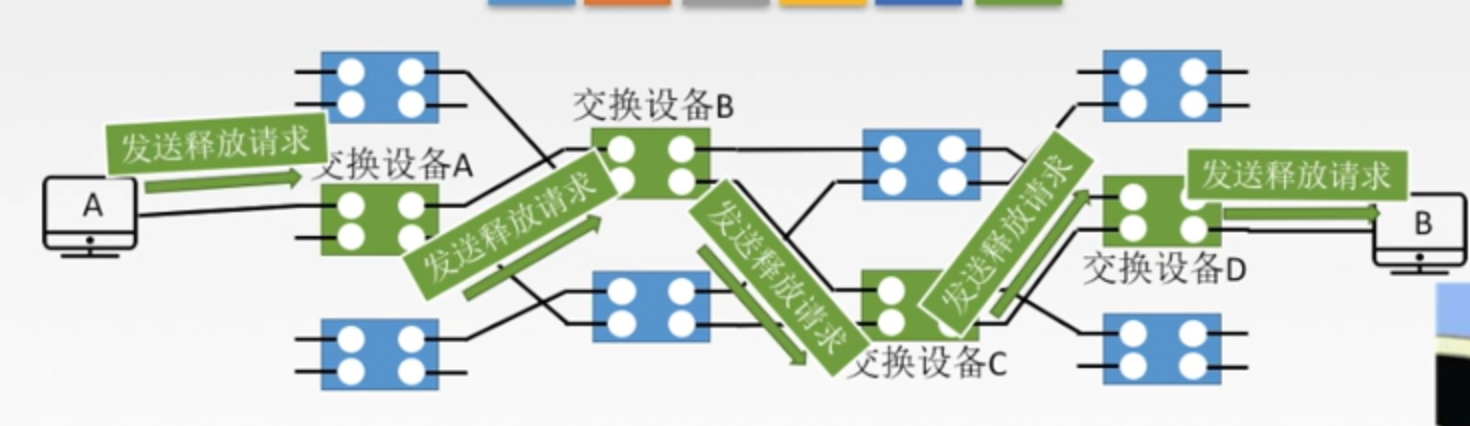

当B收到释放请求后，会返回应答，交换机按DCBA的顺序释放。

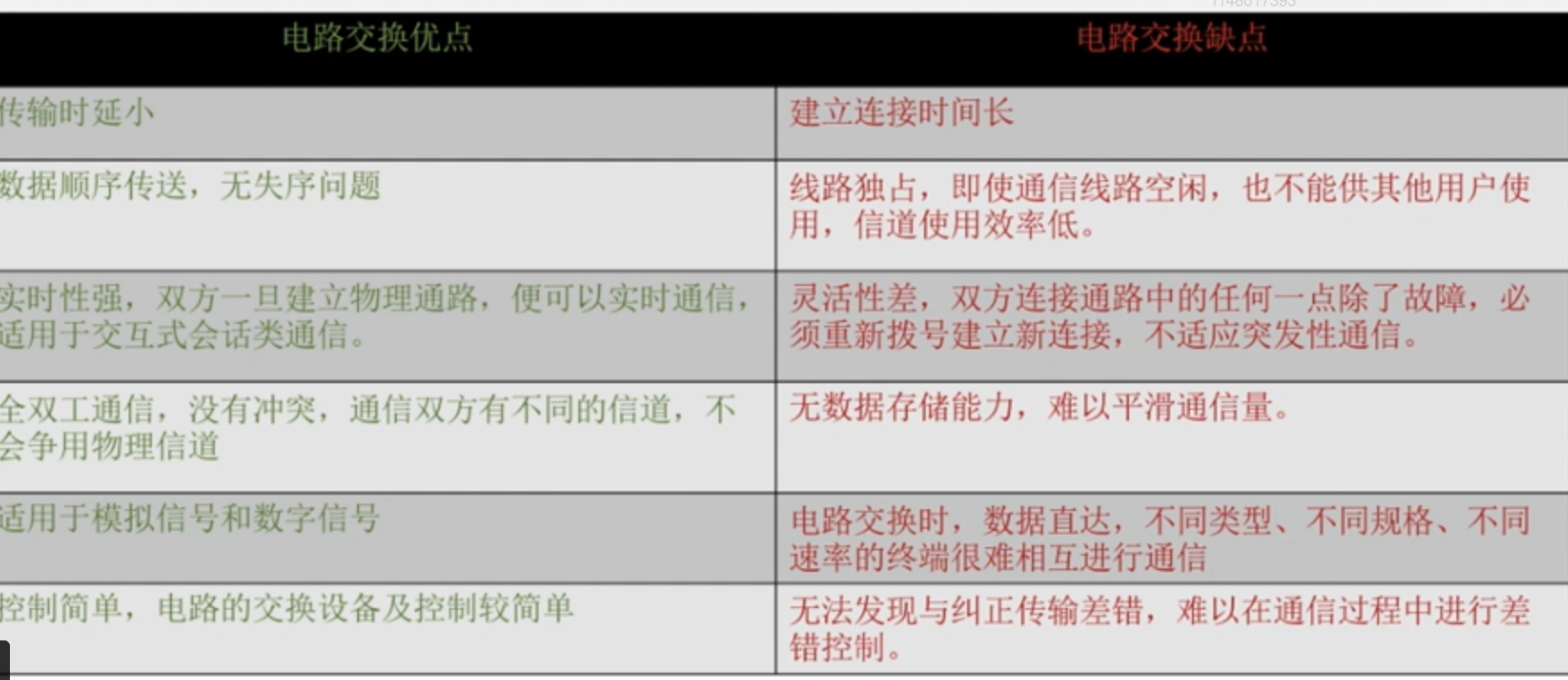

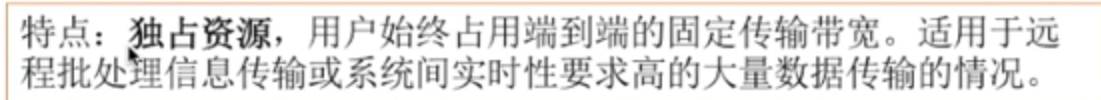

独占资源：该链路开始交换时无法被其他主机占用

Q：交换机都有什么功能？
A：

报文交换 Message Exchanging

单次发送的数据块

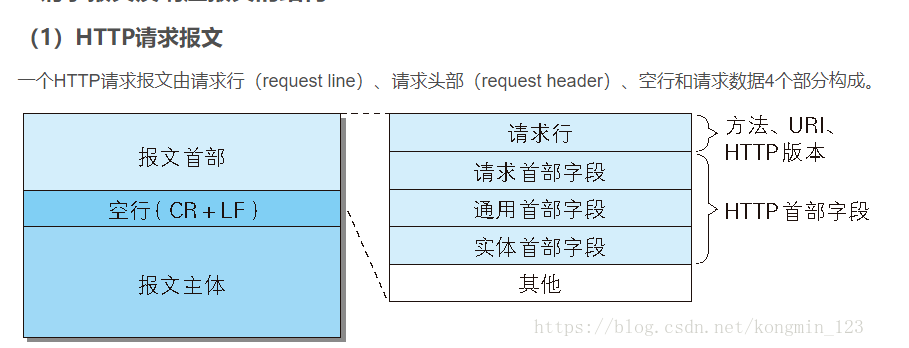

举例： image.png GET / HTTP/1.1 Host: www.enjoytoday.cn Connection: keep-alive Upgrade-Insecure-Requests: 1 User-Agent: Mozilla/5.0 (X11; Linux x8664) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/51.0.2704.84 Safari/537.36 Accept:text/html,application/xhtml+xml,application/xml;q=0.9,image/webp,/_;q=0.8 Referer: http://www.enjoytoday.cn/posts/326 Accept-Encoding: gzip, deflate, sdch Accept-Language: zh-CN,zh;q=0.8 Cookie: bdshare_firstime=1466032270994; UM_distinctid=15c4ef2ac4e2e4-0d13269271b947-1b2a120b-1fa400-15c4ef2ac4f7b5; un=aGZjYWk=; comment_author=aGZjYWk=; comment_author_email=1710600212@qq.com; comment_author_url=http://www.enjoytoday.cn; c_id=dUhIaTlndmc4MVVYbjRQTGxMRTotMTpFODg3QjgzQjg1NjgxQjQxRUYxNjg2QzJFRkMyQjI2QQ==; JSESSIONID=ADBC8C3DADF6C815D778450C193C6637.ajp13_worker; Hm_lvt_ce55bfda158556585a8b7b246346c8ba=1498560244,1498739070,1498833193,1498917432; Hm_lpvt_ce55bfda158556585a8b7b246346c8ba=1498917597; CNZZDATA1262047894=1598545996-1495973145-%7C1498917578

username=hfcai&sex=man

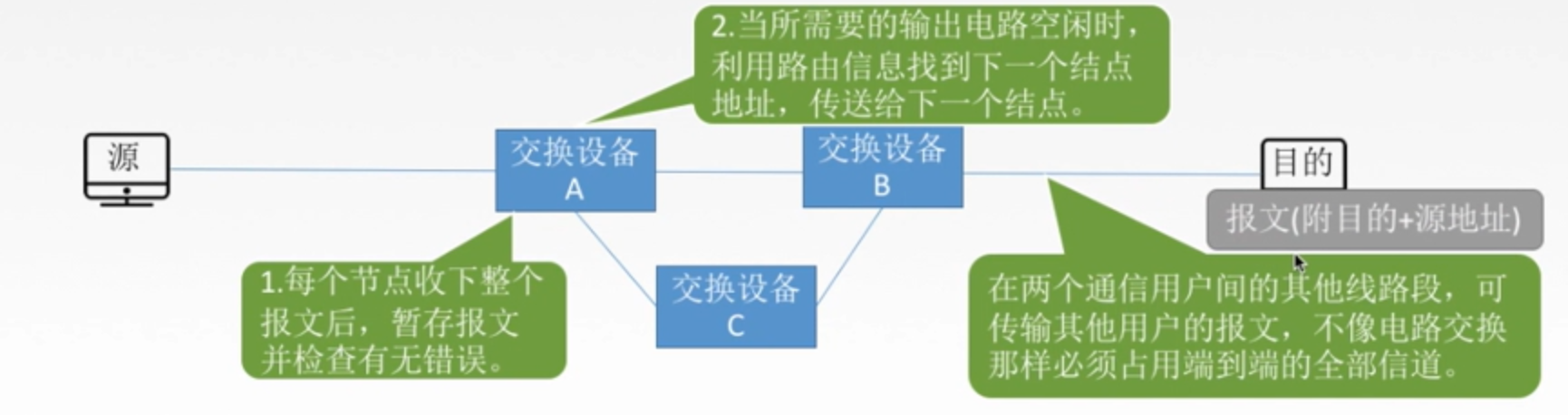

原理：存储转发，无需建立专用通路

路由信息——计算报文怎样传输到目的地距离最短的 线路段 这图种ACB距离大于AB，所以走AB

Q：如何检查有无错误？
A：每个结点收到后会从分组数据来源的副本进行对比，若一致正确，则向来源发送确认信息，来源节点丢弃副本。

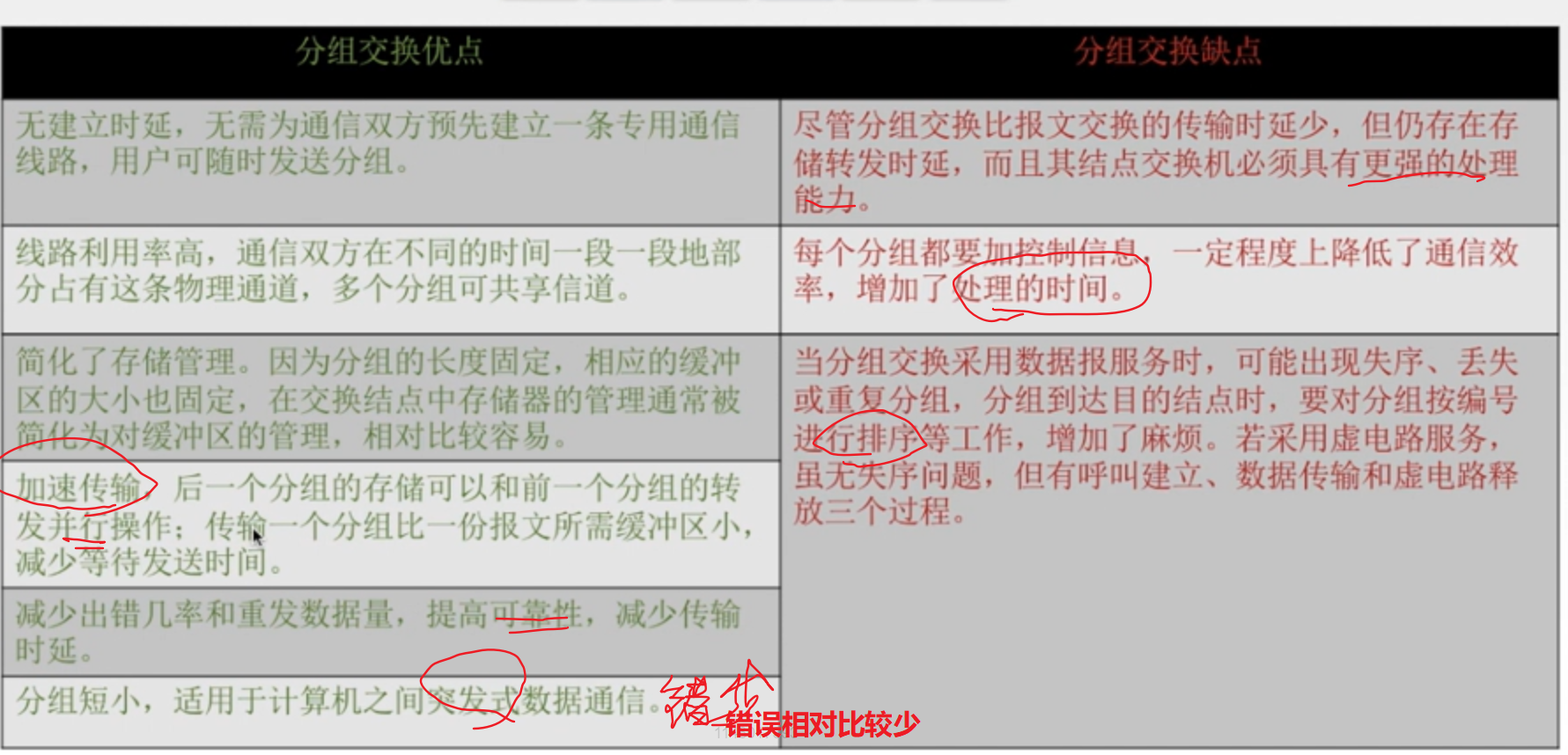

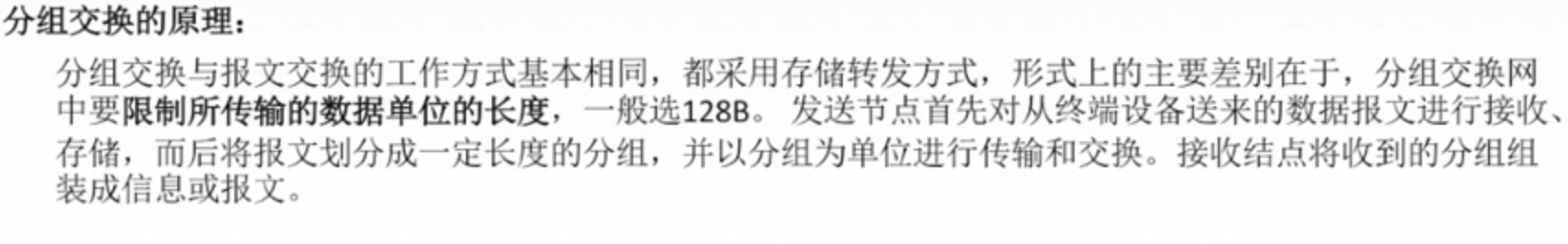

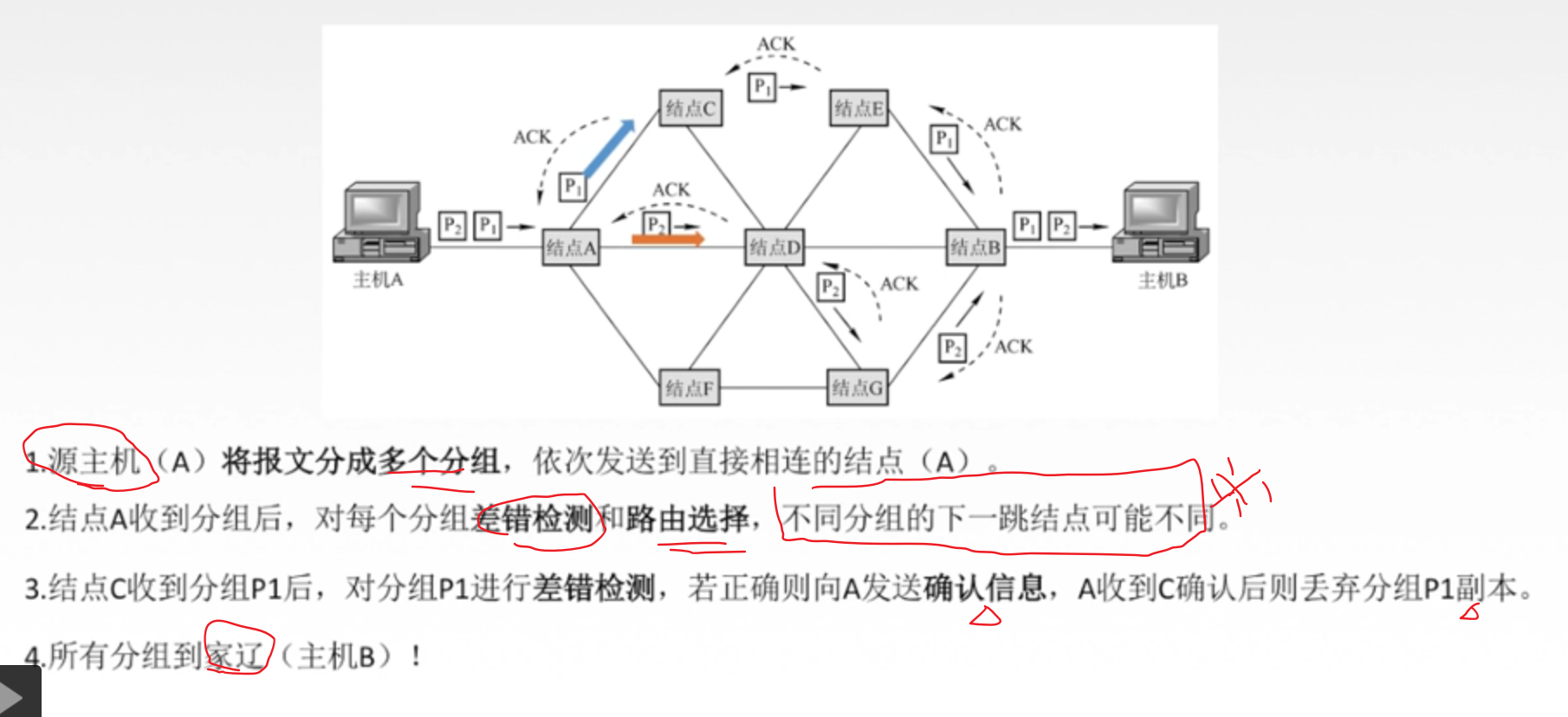

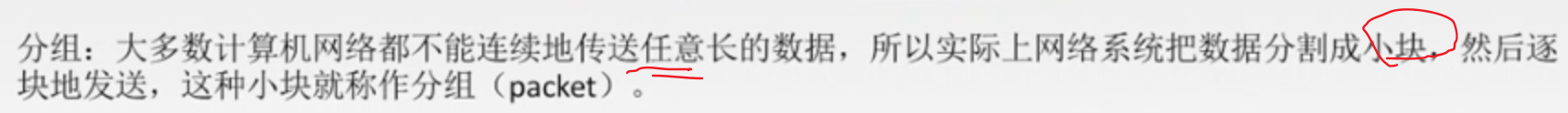

分组交换

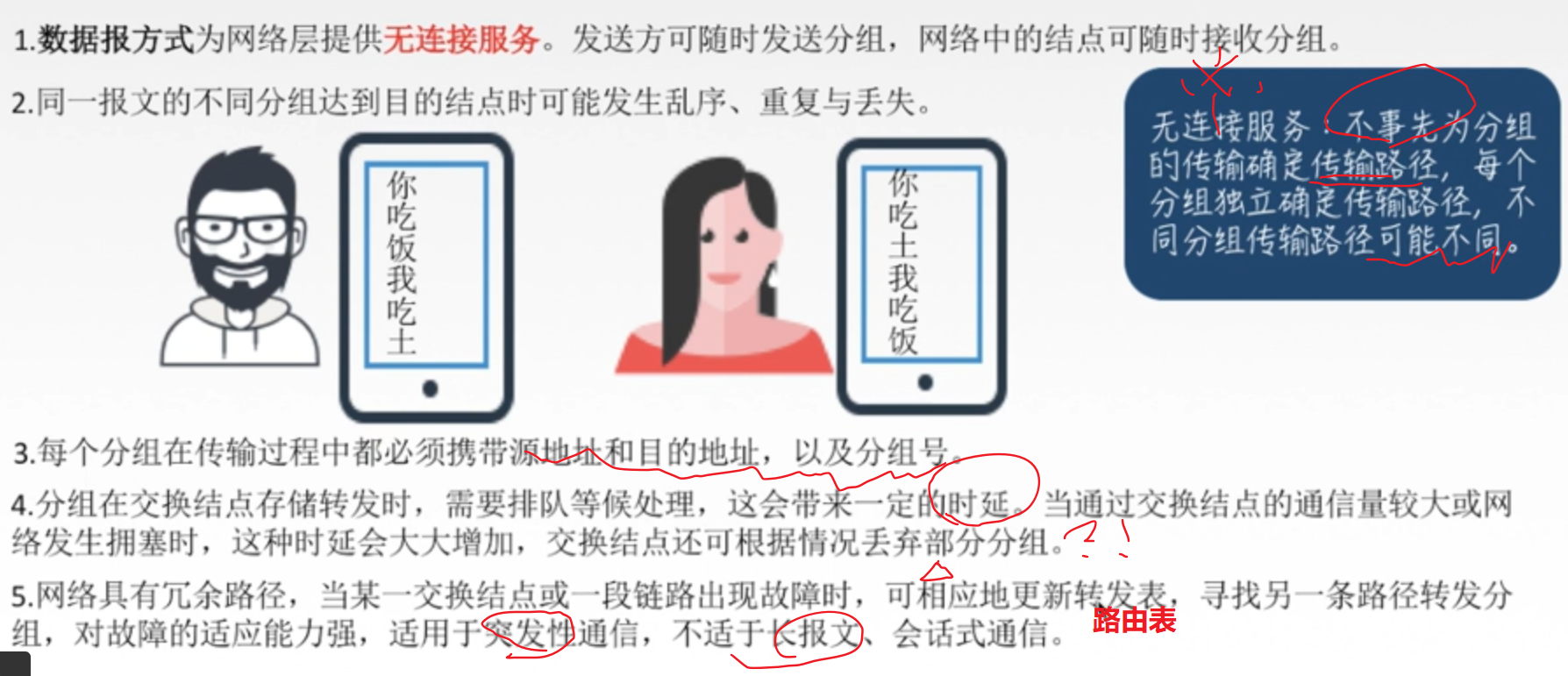

数据报

特点：

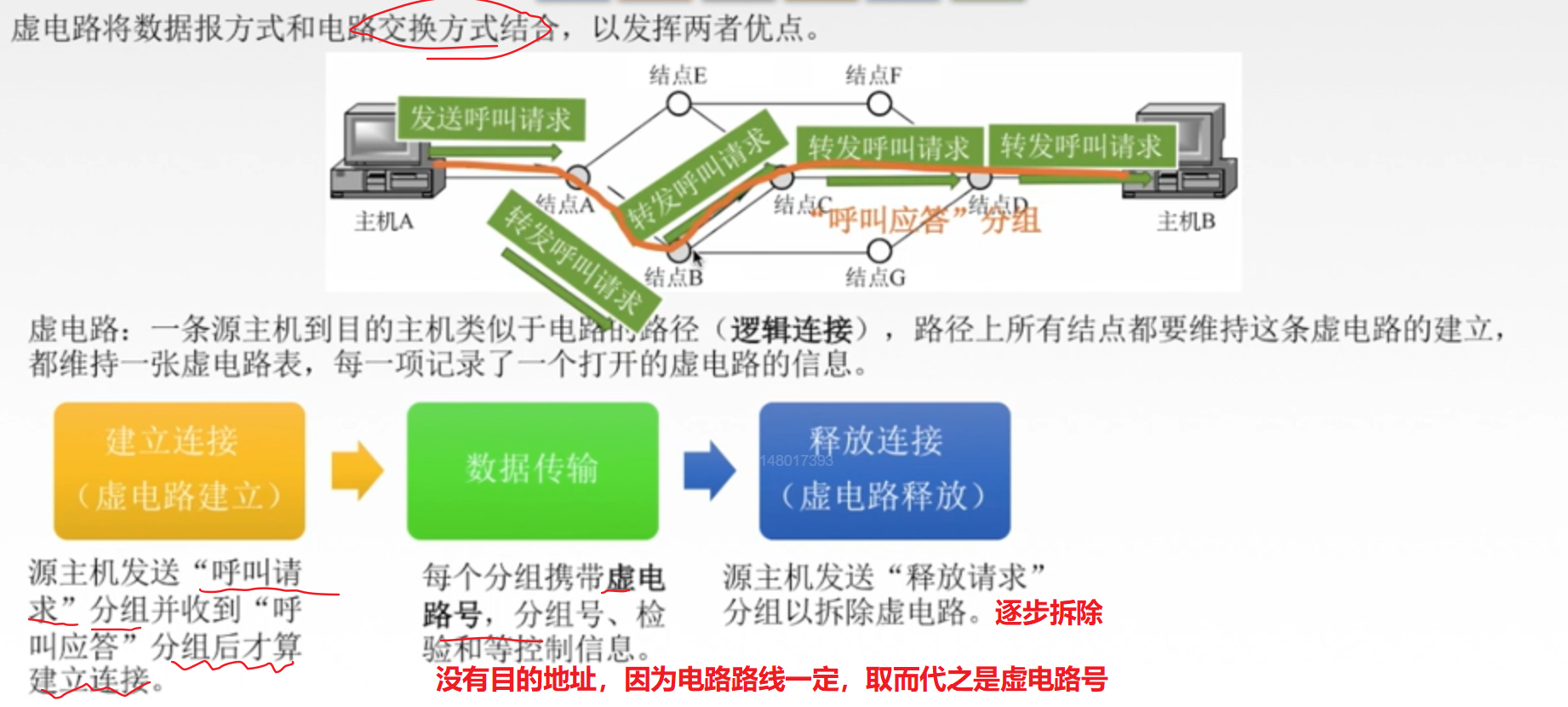

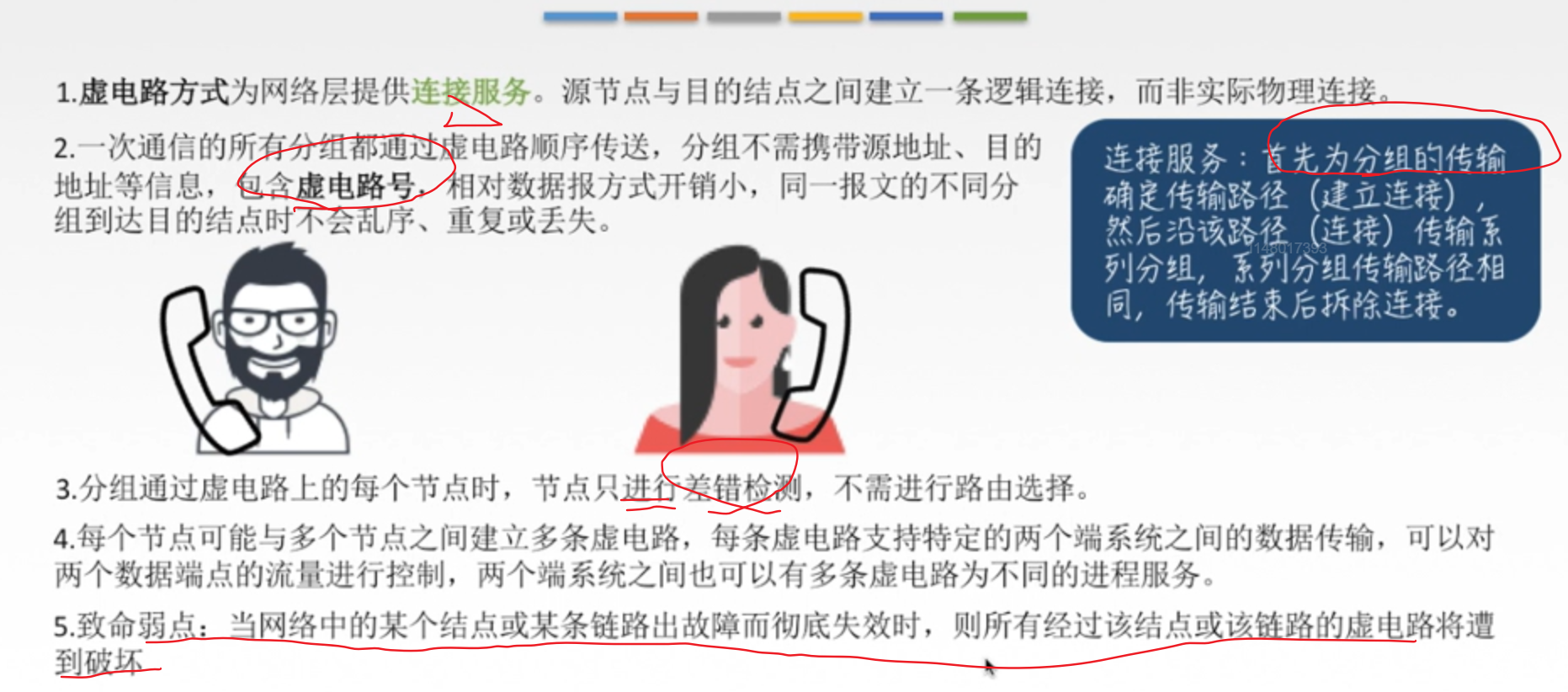

🌟虚电路


特点
image.png**

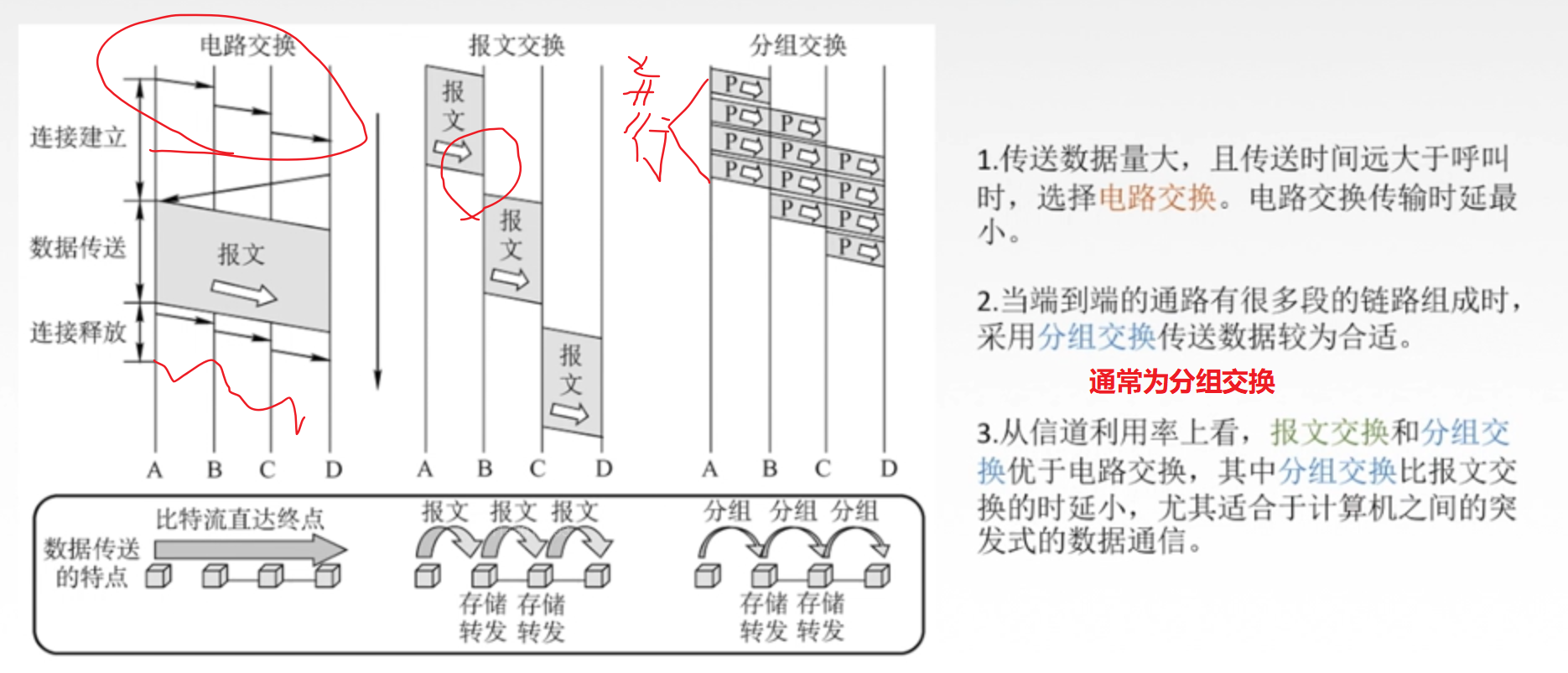

如何选择


②物理层传输介质
