可靠数据传输 rdt

可靠：不错 不丢 不乱序

信道的不可靠特性，决定了rdt的复杂性

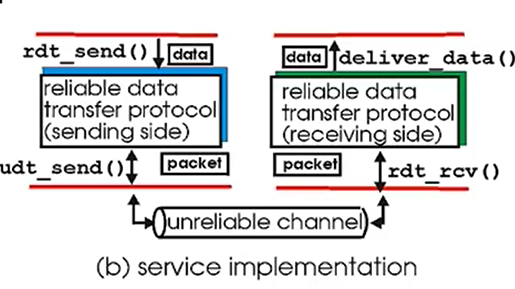

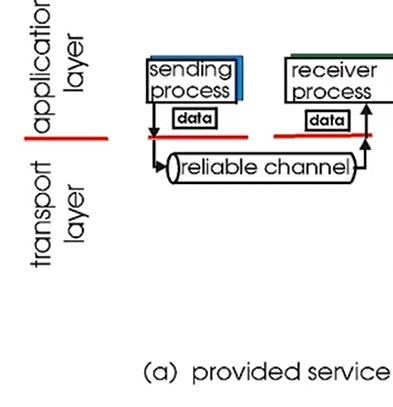

rdt基本结构 接口

注意：单向双向箭头的含义，并不是简单的单向，而是双向流动的控制信息（ack seq。。。），只考虑数据为单向数据传输

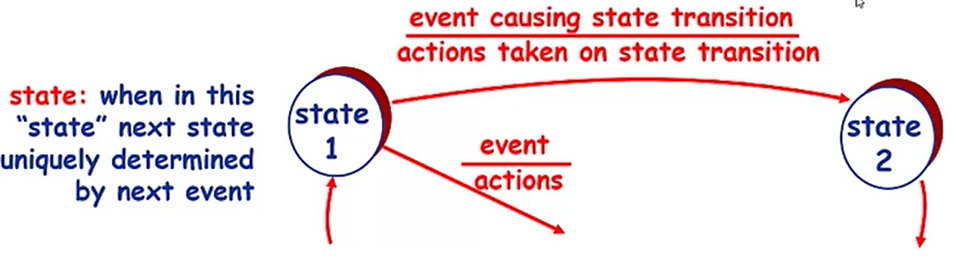

FSM 有限状态机 image.png

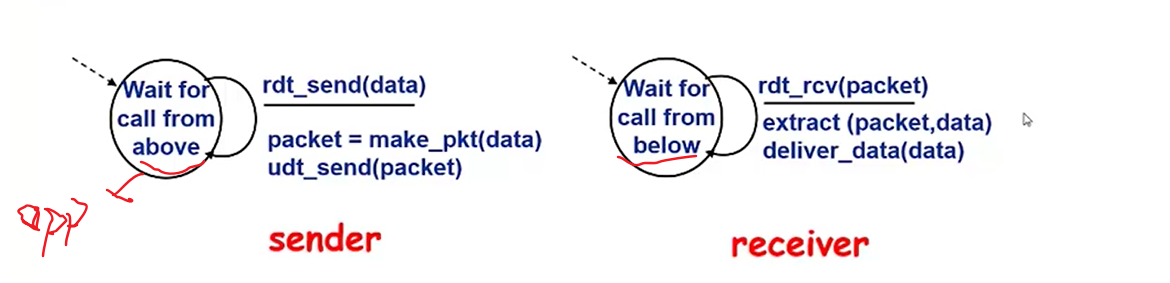

rdt1.0

假设底层信道完全可靠（不会错误，不会丢失分组） 显示不存在
因为假设可靠，所以不需要确认信息交互（无耦合关系，可假设独立）

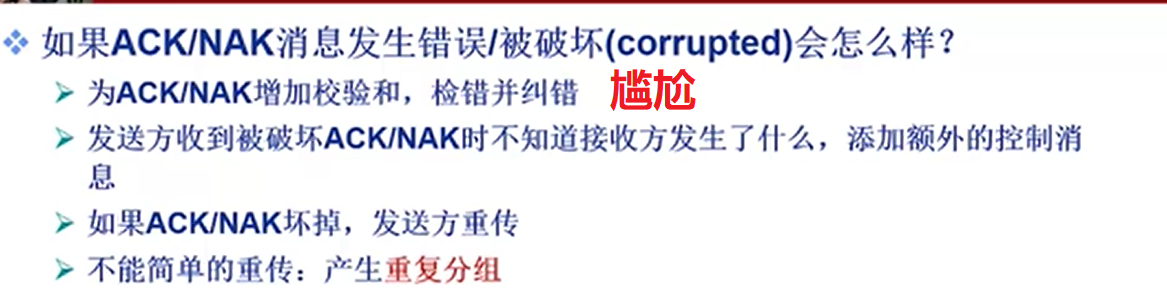

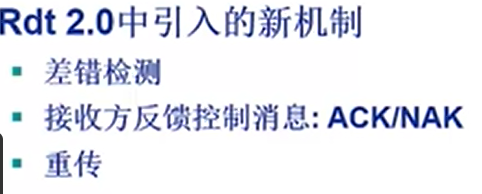

rdt2.0

不可靠信道——产生位错误，想办法恢复

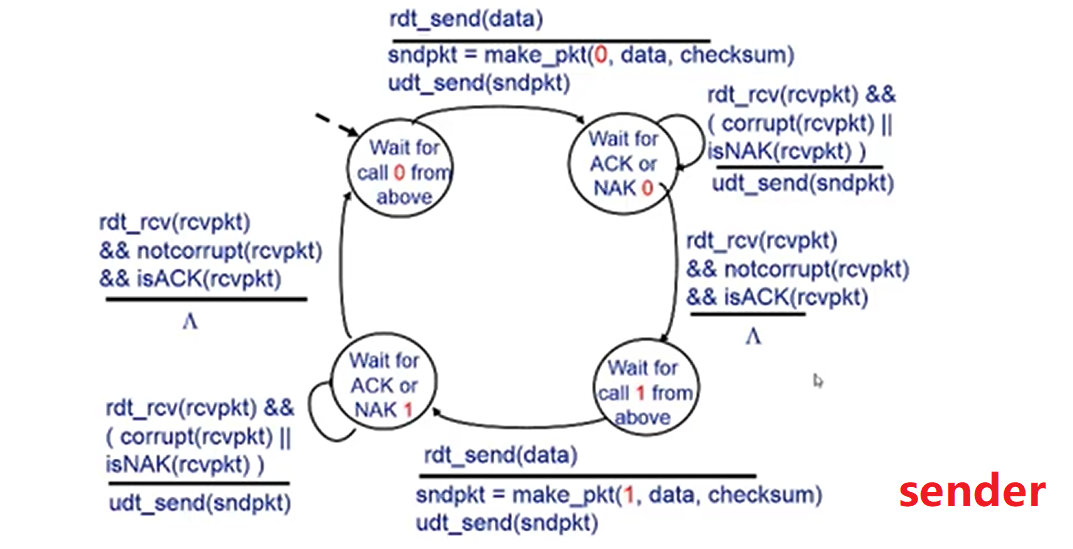

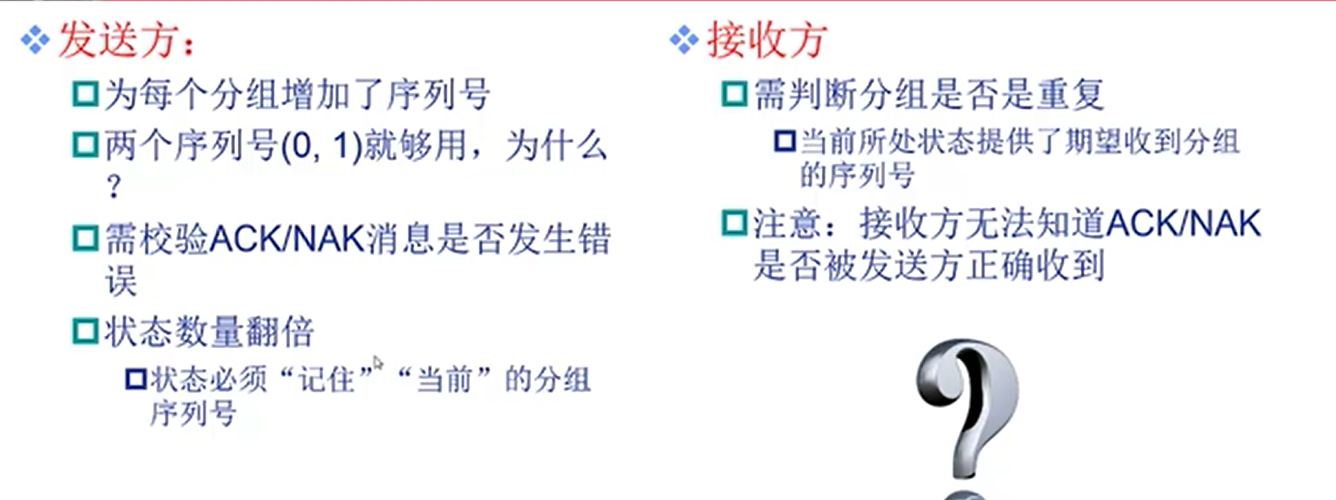

rdt2.1 & rdt2.2

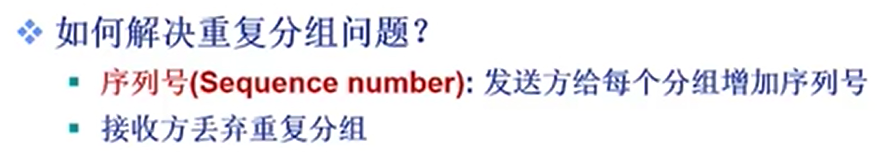

注意这里只需要2个序列号，目的是错开分组，防止重复

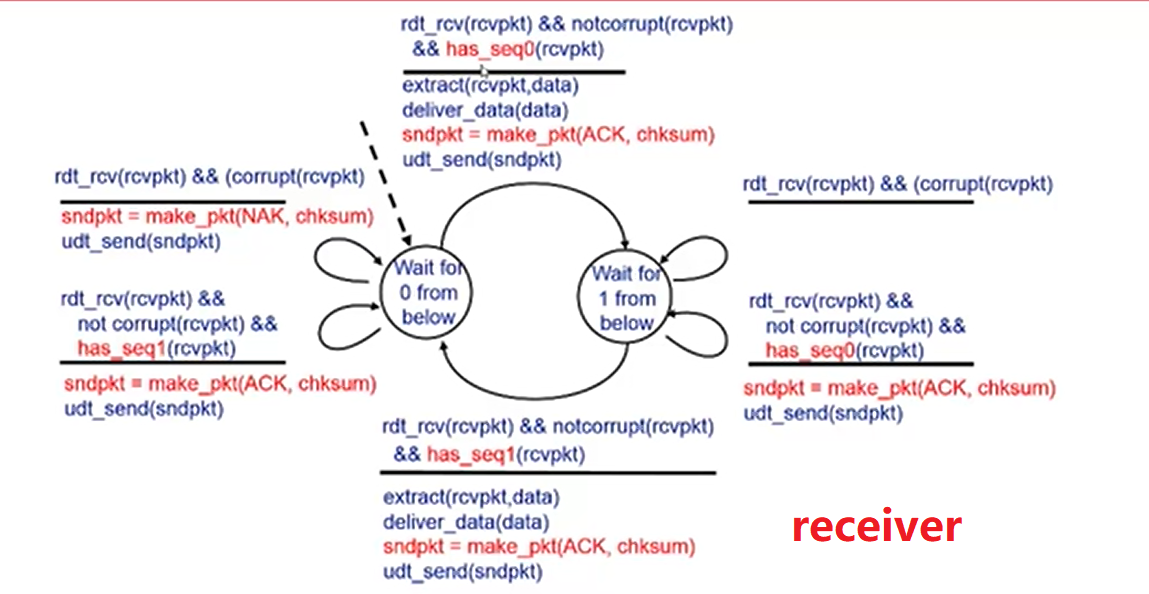

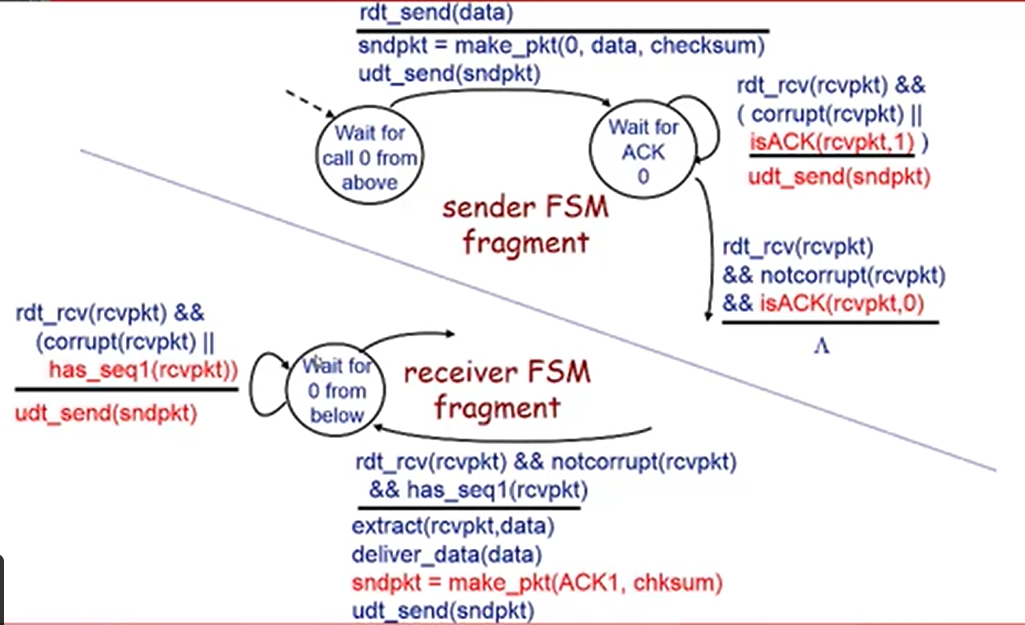

注意接收方的 has_seq1(rcvpkt)，再次确认只需要 0，1seq的巧妙性 注意ack多的chksum

重复（指是否为 00 11seq)

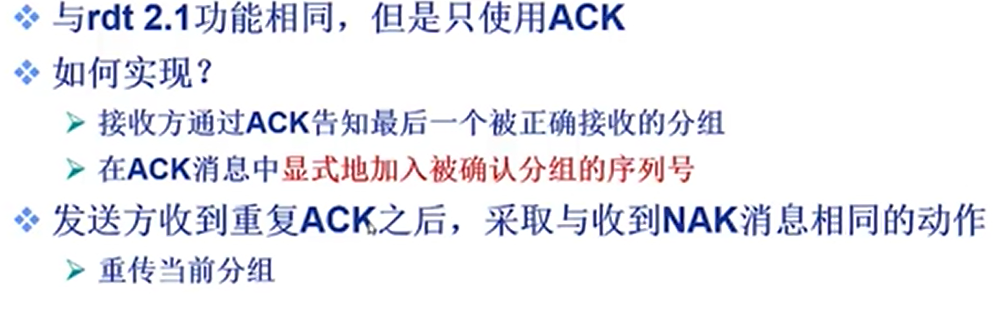

2.2

发送方发的seq是0，但是接收方返回确认是ack1，说明出错

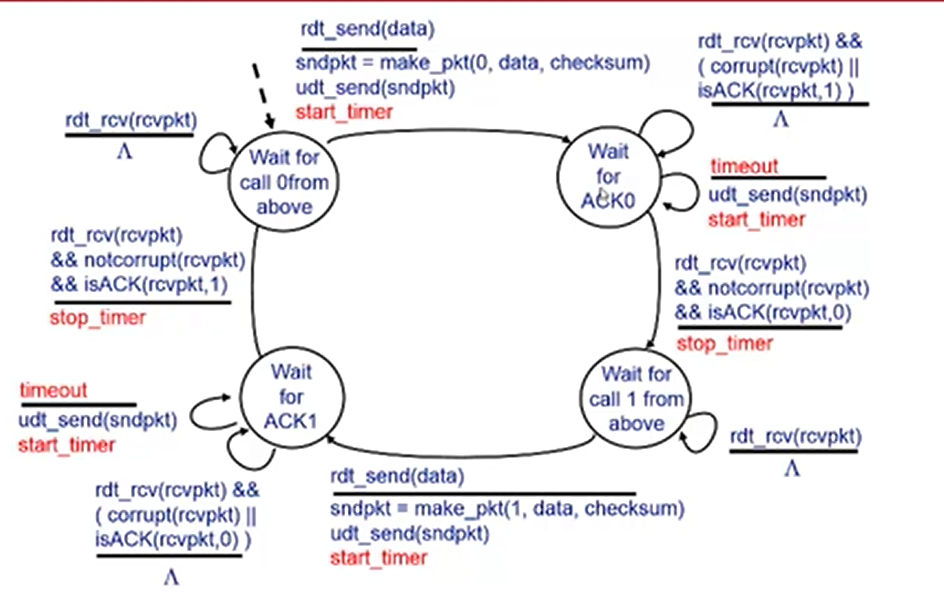

rdt3.0

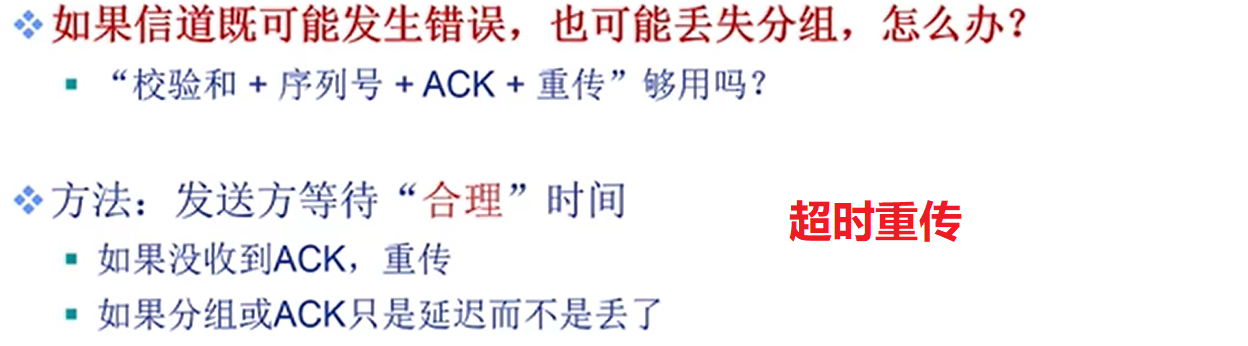

假设不只位错误，可能分组也丢失

注意新状态 timeout ，action：start/stop timer

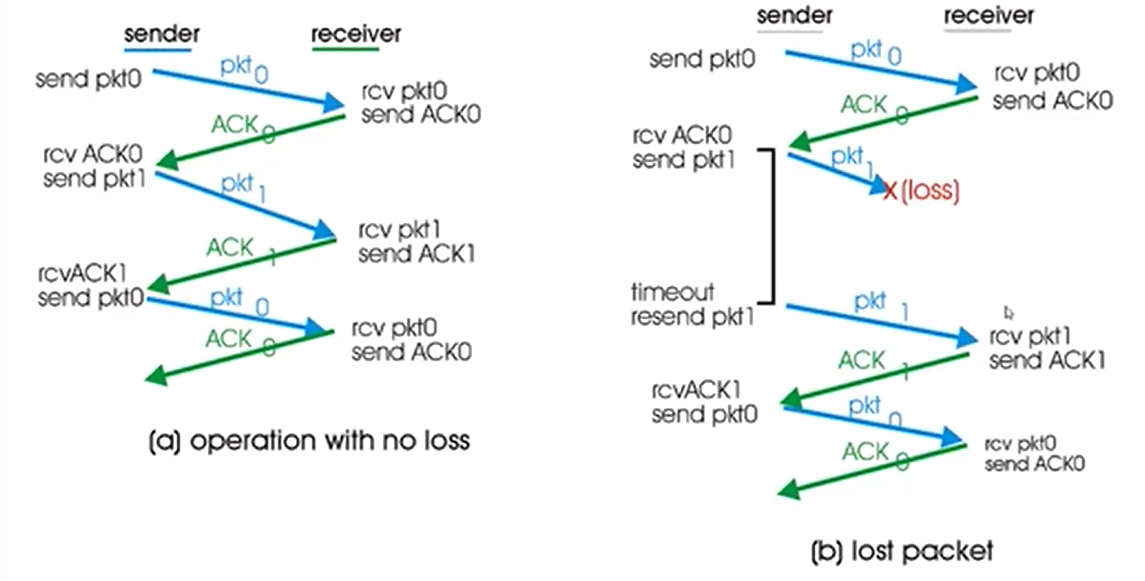

注意这个超时但确认接收成功的状况

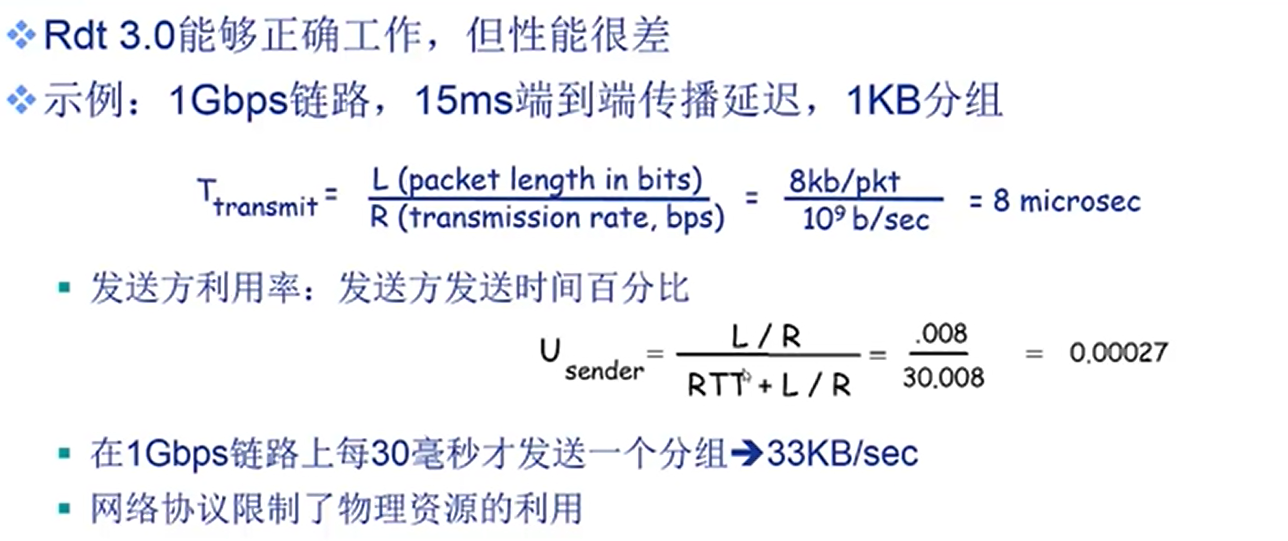

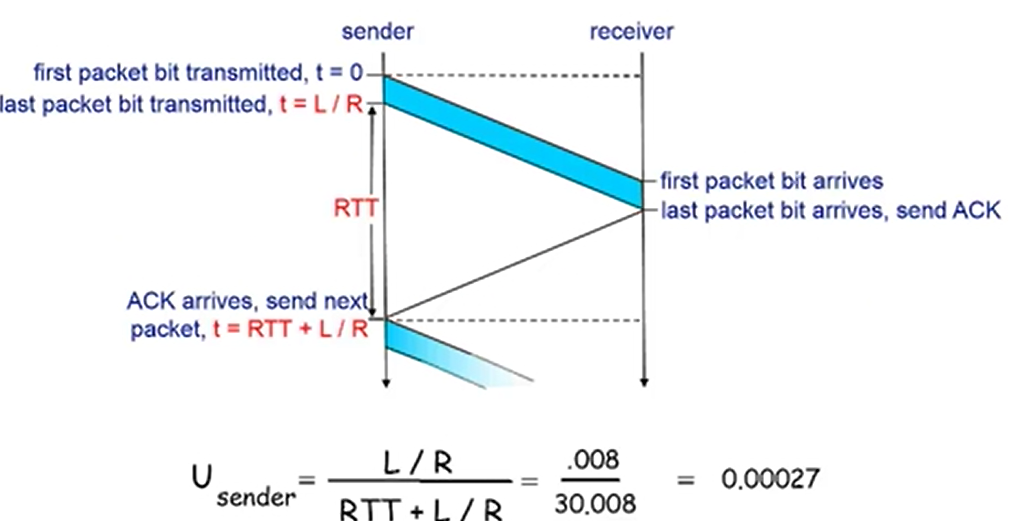

停等协议

流水线机制&滑动窗口机制（GBN SR）

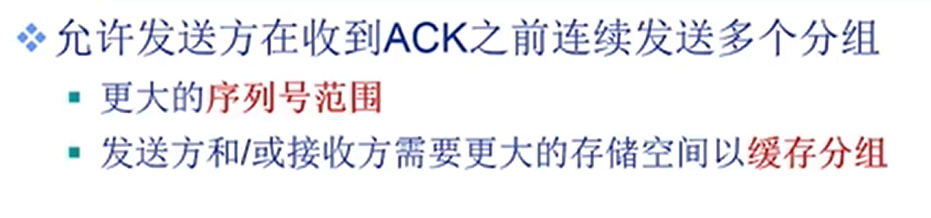

流水线机制&停等

流水线协议

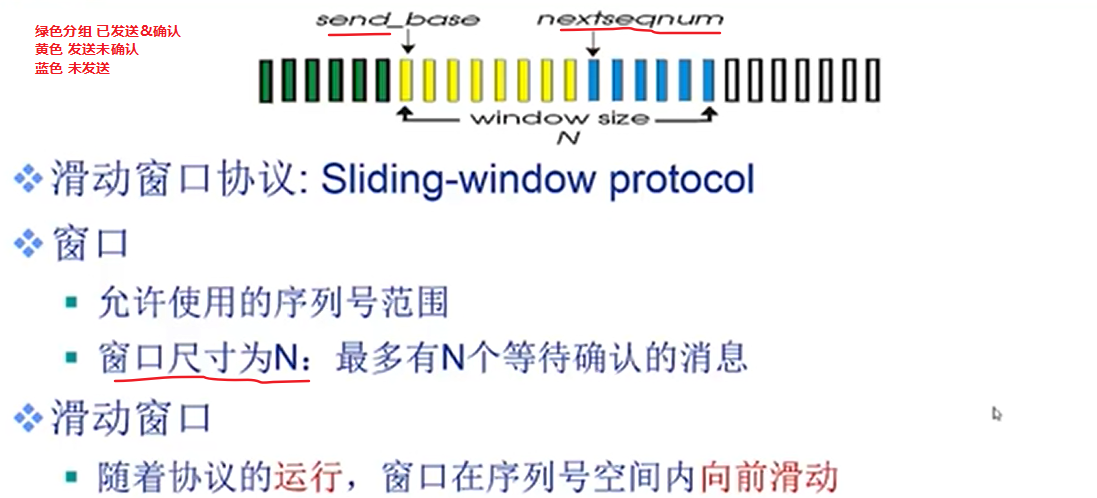

滑动窗口协议

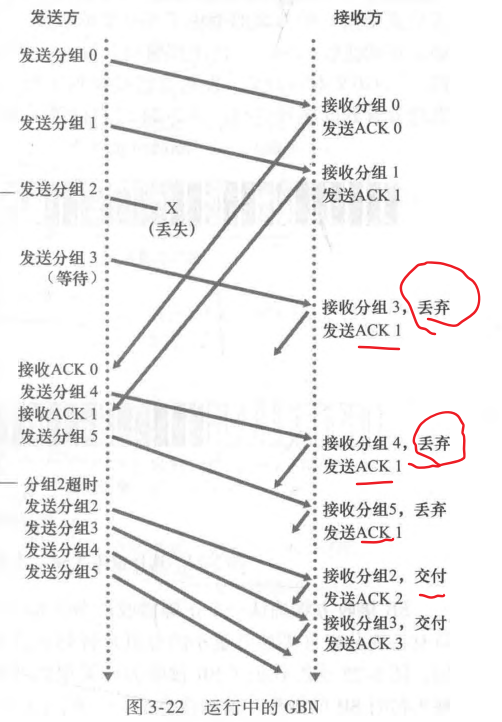

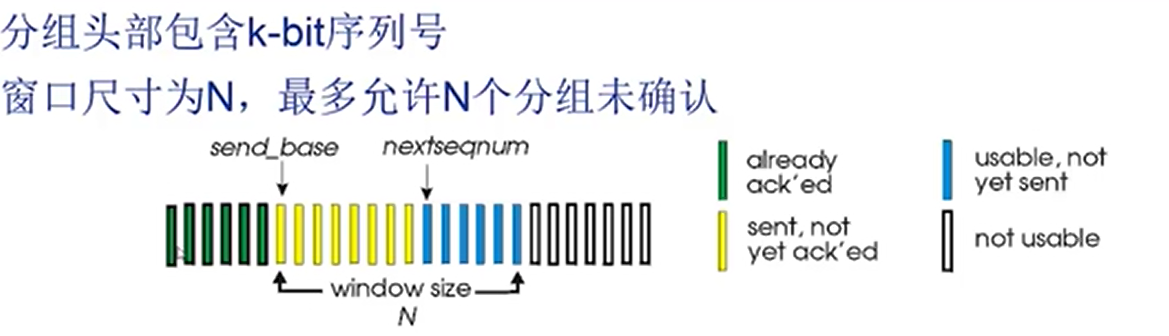

GBN

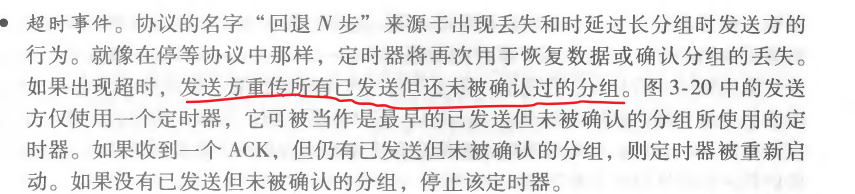

GO-Back-N

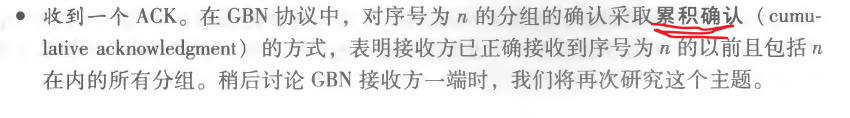

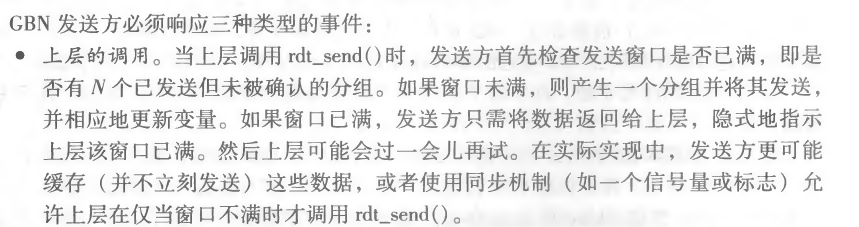

发送方

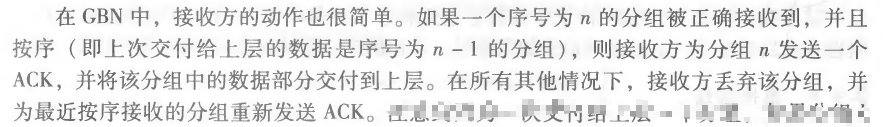

接收方

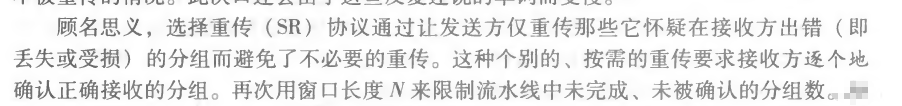

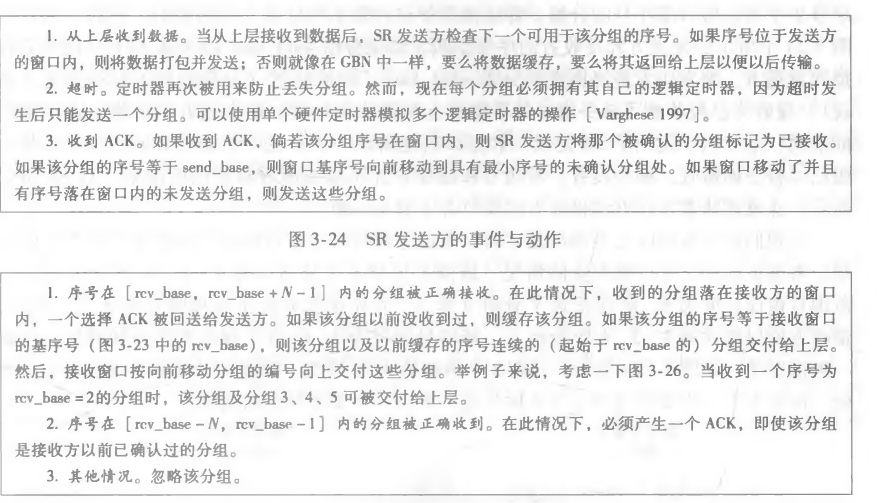

SR 选择重传

SR接收方将确认一个正确接收的分组而不管其是否按序。失序的分组将被缓存直到
所有丢失分组{即序号更小的分组）皆被收到为止，这时才可以将一批分组按序交付给上层。

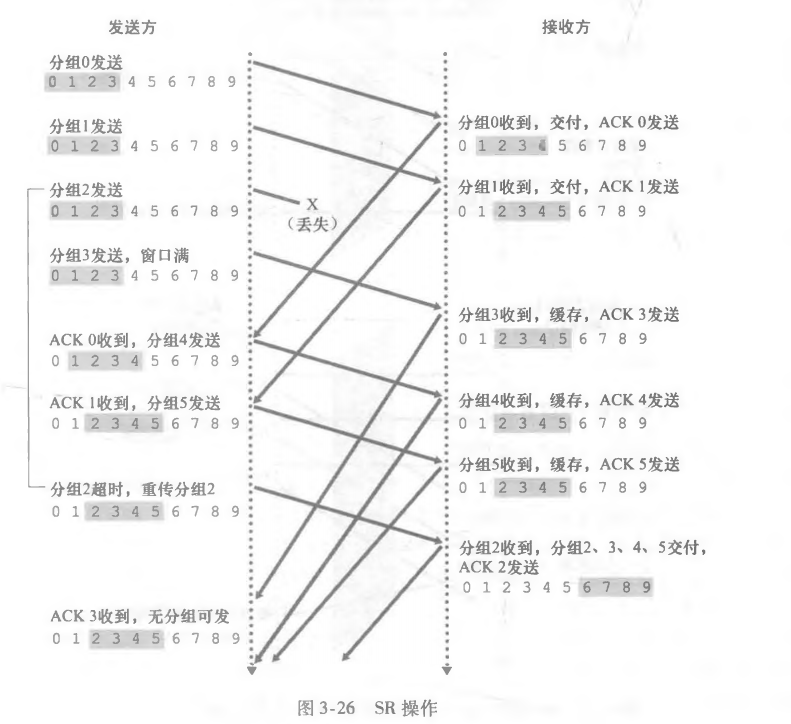

eg:

注意re se窗口的不同

TCP

面向连接
**

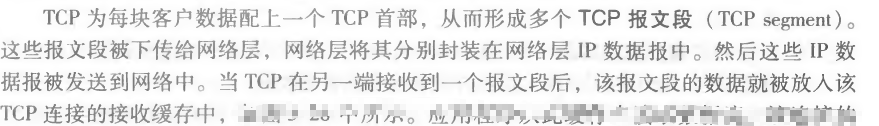

TCP连接

原理


组成

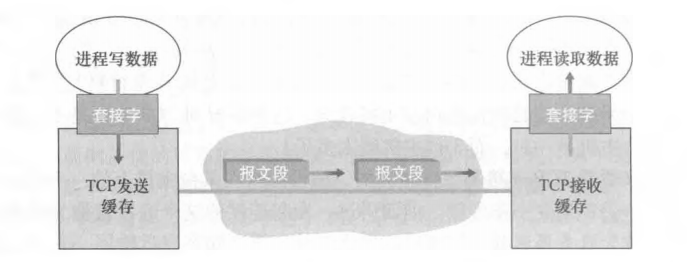

TCP连接的组成包括：一台主机上的缓存、变量和与进
程连接的套接字，以及另一台主机上的另一组缓存、变量和与进程连接的套接字。

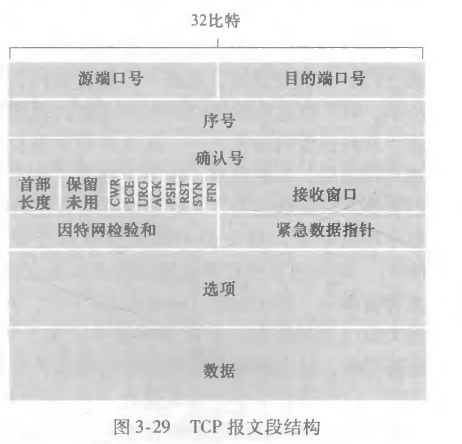

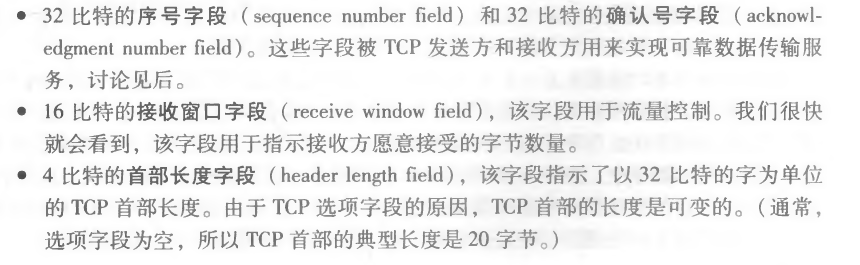

TCP报文段结构

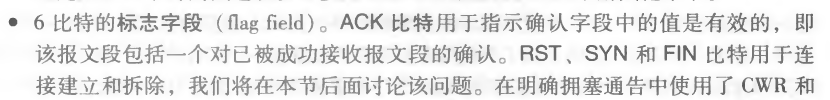

PSH URG 指针不被使用，所以是8-2=6bit
