多在选择题

物理层接口特性

解决如何在连接各种主机的传输媒体上传输数据比特流，而不是考虑传输媒体。
主要任务——确认与传输媒体接口有关的特性（标准）

• 机械特性，定义物理连接采用的规格，接口形状，引线/引脚数目

• 电气特性，线路上信号的电压范围，阻抗匹配，传输速率，距离限制

  eg:某网络规定，信号电平+10-+15v为二进制0，-10V - -15V表示1，电线长度为15m内

• 功能特性，表面某条线某一电平表示何种意义，接口信号线用途

  eg:描述一个物理层接口引脚处与高电平是的含义

• 规格(过程)特性，定义物理线路的工作规程，时序

🐌数据通信基础

典型数据通信模型

注意下面的几个专有名词

Q；广域网和模拟信道什么意思？为什么要变为模拟信号？
A：

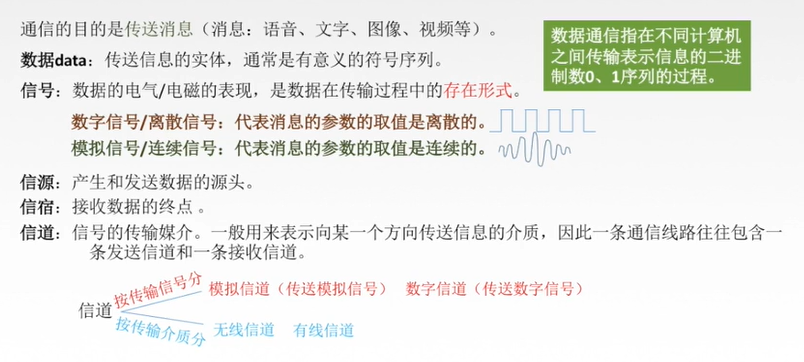

相关术语

🐱‍👤三种通信方式

单工通信

只有一个方向的通信，无反方向交互，只需要一条信道 eg：广播

半双工通信/双向交替通信

通信双方都可以发送接收信息，但任何一方不能同时发送&接受，需要两条信道 eg:对讲机

全双工

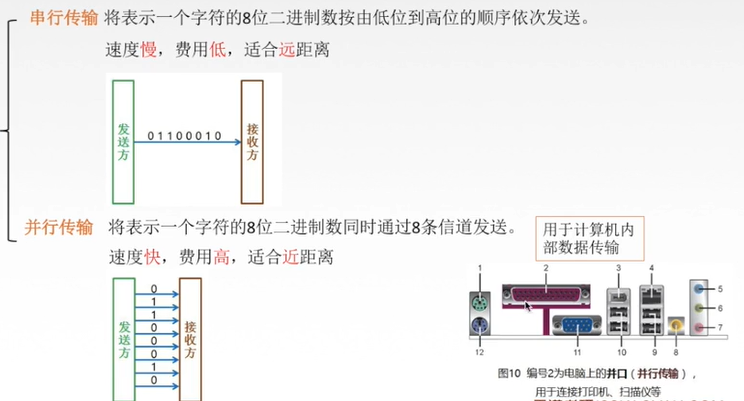

两种传输方式

一般计算机内部都是并行传输

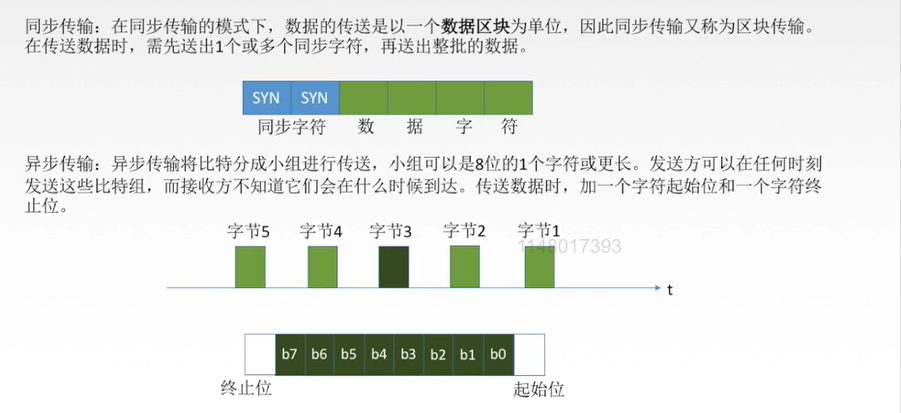

实现同步传输

Q：同步字符什么作用？
A：
相比起始位终止位的好处是开销会小一点，同时速度会快。

Q：如何选择用同步还是异步
A：

🎏数据传输速率术语

码元 Symbol

固定时长的信号波形（数字脉冲），代表不同离散数值的基本波形，数字通信中的计量单位。其中固定时长称为码元宽度。
如果码元离散状态M>2，则为M进制码元
一码元可以携带多个比特的信息量。
eg:

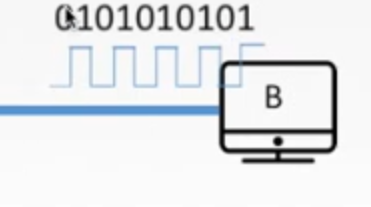

其中 0101010101数据转化为数字信号传给B，二进制且为固定时长，码元有两种，高电平的1和低电平的0，携带1比特信息量。

假如为4进制码元，则码元就有4种状态（信号波形），离散数值为00 01 10 11，携带2比特信息量。

速率

也叫数据率，指数据的传输速率，可用码元传输速率 和 信息传输速率 表示。

• 码元传输速率

单位时间内数字通信系统传输的码元个数； 单位Baud B

码元速率和进制无关，只和宽度有关

• 信息传输速率，比特率

单位时间内二进制码元(即比特数）个数。单位b/s

通常比较系统传输速率用的是 信息V

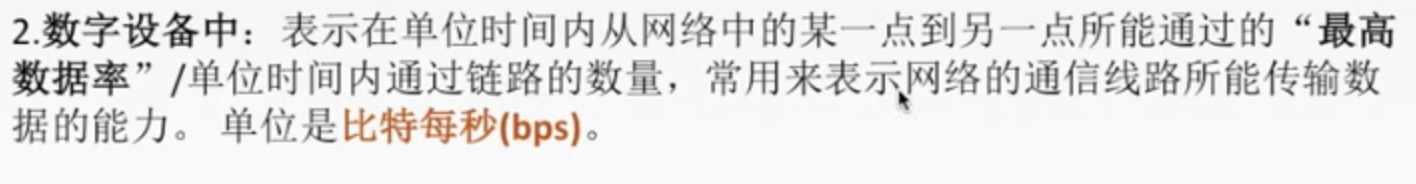

带宽

🤖奈式准则&香农定理

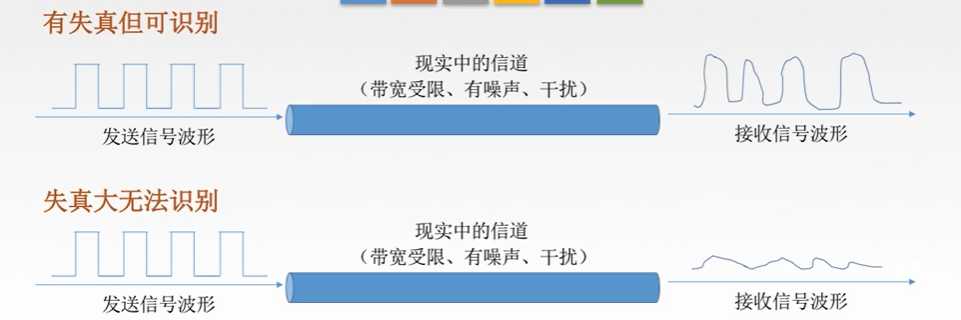

失真

因素：

eg: 码间串扰
接收端收到的信号波形失去了码元之间清晰界限**的现象（太快了导致高低电平分不清楚）

奈式准则

在理想低通（无噪声&带宽受限）下，避免码间串扰，极限码元传播速率为2W Baud W为信道带宽（单位HZ）

只有这两个公式才用HZ

补：极限数据传输率：2Wlog2 V(b/s)——比特率，其中V为码元的离散电平类型数 说白就是码元传播速率转换为信息。。。
eg：假如为2进制码元，极限数据传输率 就是 2W*log2 4 = 4W

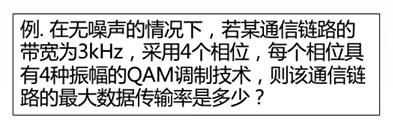

V=44=16； 23Klog2 16 = 24 24Kb/s
Q：这个44怎么得出的？
A：朝向&调幅结合在一起

香农定理

在带宽受限且有噪声的信道中，为了不产生误差，信息的数据传输速率有上限值

其中，S/N为信噪比： 信号的平均功率/噪声的平均功率； W单位也为Hz

只要信息的传输速率低于信道极限传输速率，理论上就能实现无差别传输

**

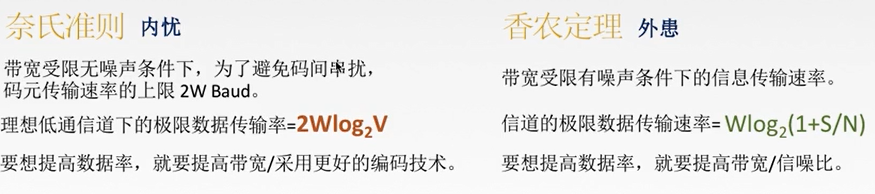

总结

假如题目给了 S/N & V，就应该将两个公式的结果取最小值作为极限数据传输率
