JDK 7 引入了 Asynchronous I/O，即 AIO。在进行 I/O 编程中，常用到两种模式：Reactor和 Proactor。Java 的 NIO 就是 Reactor，当有事件触发时，服务器端得到通知，进行相应的处理

AIO 即 NIO2.0，叫做异步不阻塞的 IO。AIO 引入异步通道的概念，采用了 Proactor 模式，简化了程序编写，有效的请求才启动线程，它的特点是先由操作系统完成后才通知服务端程序启动线程去处理，一般适用于连接数较多且连接时间较长的应用

Netty 也是基于NIO, 而不是AIO

** BIO NIO AIO
IO 模型 同步阻塞 同步非阻塞（多路复用） 异步非阻塞
编程难度 简单 复杂 复杂
可靠性 差 好 好
吞吐量 低 高 高

Reactor 模式

Netty是基于 主从 Reactor 多线程

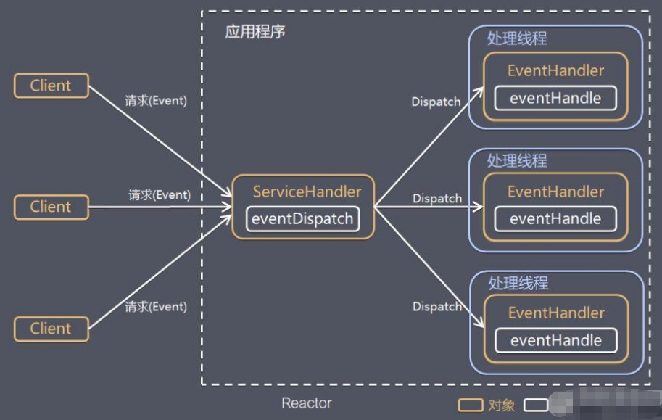

I/O 复用结合线程池，就是 Reactor 模式基本设计思想

  1. Reactor 模式，通过一个或多个输入同时传递给服务处理器的模式(基于事件驱动)
  2. 服务器端程序处理传入的多个请求,并将它们同步分派到相应的处理线程， 因此Reactor模式也叫 Dispatcher模式 (分发者模式)
  3. Reactor 模式使用IO复用监听事件, 收到事件后，分发给某个线程(进程), 这点就是网络服务器高并发处理关键


Reactor 模式中 核心组成

  1. Reactor：Reactor 在一个单独的线程中运行，负责监听和分发事件，分发给适当的处理程序来对 IO 事件做出反应。 它就像公司的电话接线员，它接听来自客户的电话并将线路转移到适当的联系人；
  2. Handlers：处理程序执行 I/O 事件要完成的实际事件，类似于客户想要与之交谈的公司中的实际官员。Reactor 通过调度适当的处理程序来响应 I/O 事件，处理程序执行非阻塞操作。

单Reactor单线程

工作原理

单Reactor方案优缺点分析:

  1. 优点：模型简单，没有多线程、进程通信、竞争的问题，全部都在一个线程中完成
  2. 缺点：性能问题，只有一个线程，无法完全发挥多核 CPU 的性能。Handler 在处理某个连接上的业务时，整个进程无法处理其他连接事件，很容易导致性能瓶颈
  3. 缺点：可靠性问题，线程意外终止，或者进入死循环，会导致整个系统通信模块不可用，不能接收和处理外部消息，造成节点故障
  4. 使用场景：客户端的数量有限，业务处理非常快速，比如 Redis在业务处理的时间复杂度 O(1) 的情况

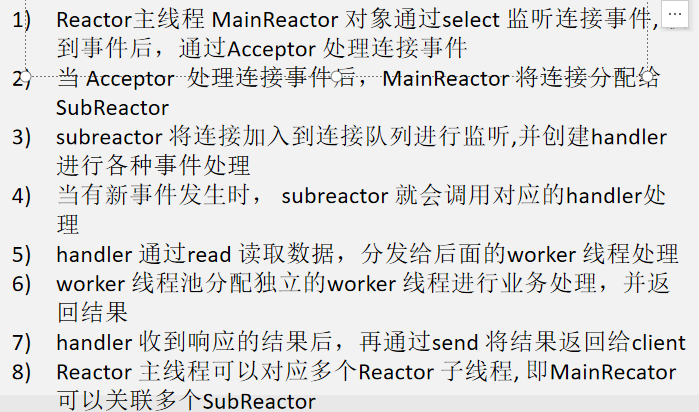

主从Reactor多线程模型


  1. 优点：父线程与子线程的数据交互简单职责明确，父线程只需要接收新连接，子线程完成后续的业务处理。
  2. 优点：父线程与子线程的数据交互简单，Reactor 主线程只需要把新连接传给子线程，子线程无需返回数据。
  3. 缺点：编程复杂度较高
  4. 结合实例：这种模型在许多项目中广泛使用，包括 Nginx 主从 Reactor 多进程模型，Memcached 主从多线程，Netty 主从多线程模型的支持

Reactor优点总结


  1. 响应快，不必为单个同步时间所阻塞，虽然 Reactor 本身依然是同步的
  2. 可以最大程度的避免复杂的多线程及同步问题，并且避免了多线程/进程的切换开销
  3. 扩展性好，可以方便的通过增加 Reactor 实例个数来充分利用 CPU 资源
  4. 复用性好，Reactor 模型本身与具体事件处理逻辑无关，具有很高的复用性

Netty模型

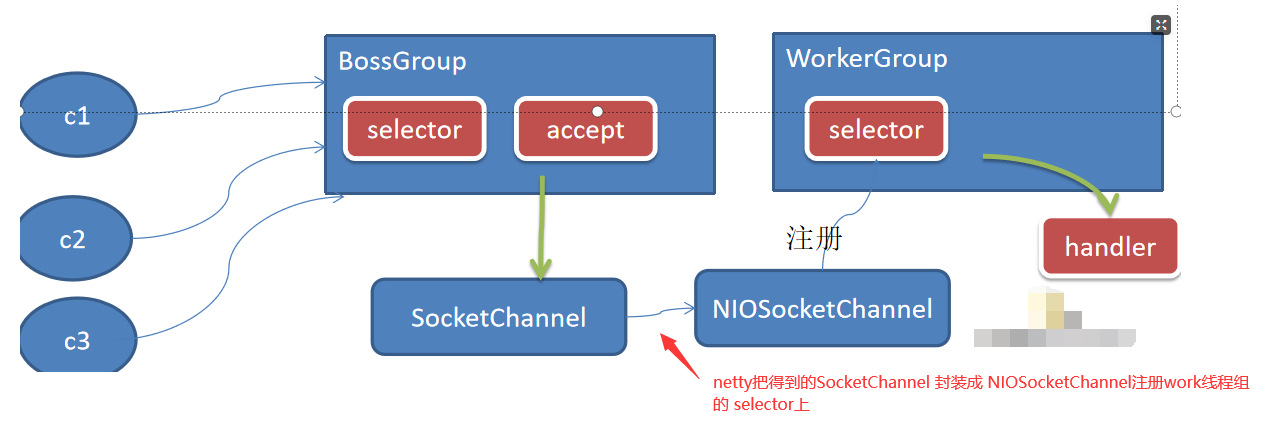

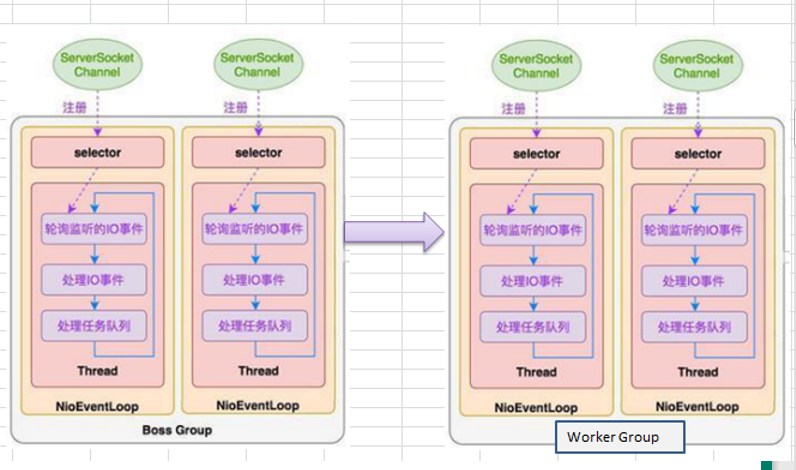

netty 主要基于主从 Reactors 多线程模型（如图）做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor

简单的原理图


Netty 主要基于主从 Reactors 多线程模型（如图）做了一定的改进，其中主从 Reactor 多线程模型有多个 Reactor

原理图二

Netty模型说明

  1. Netty 抽象出两组线程池，BossGroup 专门负责接收客户端连接，WorkerGroup 专门负责网络读写操作。
  2. NioEventLoop 表示一个不断循环执行处理任务的线程，每个 NioEventLoop 都有一个 selector，用于监听绑定在其上的 socket 网络通道。
  3. NioEventLoop 内部采用串行化设计，从消息的读取->解码->处理->编码->发送，始终由 IO 线程 NioEventLoop 负责 NioEventLoopGroup 下包含多个 NioEventLoop
  •  每个 NioEventLoop 中包含有一个 Selector，一个 taskQueue
  •  每个 NioEventLoop 的 Selector 上可以注册监听多个 NioChannel
  •  每个 NioChannel 只会绑定在唯一的 NioEventLoop 上
  •  每个 NioChannel 都绑定有一个自己的 ChannelPipeline

Bootstrap、ServerBootstrap

Bootstrap 意思是引导，一个 Netty 应用通常由一个 Bootstrap 开始，主要作用是配置整个 Netty 程序，串联各个组件，Netty 中 Bootstrap 类是客户端程序的启动引导类，ServerBootstrap 是服务端启动引导类

Future、ChannelFuture

Netty 中所有的 IO 操作都是异步的，不能立刻得知消息是否被正确处理。但是可以过一会等它执行完成或者直接注册一个监听，具体的实现就是通过 Future 和 ChannelFutures，他们可以注册一个监听，当操作执行成功或失败时监听会自动触发注册的监听事件

常见的方法有 Channel channel()，返回当前正在进行 IO 操作的通道
ChannelFuture sync()，等待异步操作执行完毕

Channel

  1. Netty 网络通信的组件，能够用于执行网络 I/O 操作。
  2. 通过Channel 可获得当前网络连接的通道的状态
  3. 通过Channel 可获得 网络连接的配置参数 （例如接收缓冲区大小）
  4. Channel 提供异步的网络 I/O 操作(如建立连接，读写，绑定端口)，异步调用意味着任何 I/O 调用都将立即返回，并且不保证在调用结束时所请求的 I/O 操作已完成
  5. 调用立即返回一个 ChannelFuture 实例，通过注册监听器到 ChannelFuture 上，可以 I/O 操作成功、失败或取消时回调通知调用方
  6. 支持关联 I/O 操作与对应的处理程序
  7. 不同协议、不同的阻塞类型的连接都有不同的 Channel 类型与之对应，常用的 Channel 类型:
    • NioSocketChannel，异步的客户端 TCP Socket 连接。
    • NioServerSocketChannel，异步的服务器端 TCP Socket 连接。
    • NioDatagramChannel，异步的 UDP 连接。
    • NioSctpChannel，异步的客户端 Sctp 连接。
    • NioSctpServerChannel，异步的 Sctp 服务器端连接，这些通道涵盖了 UDP 和 TCP 网络 IO 以及文件 IO。


Selector

  1. Netty 基于 Selector 对象实现 I/O 多路复用，通过 Selector 一个线程可以监听多个连接的 Channel 事件。
  2. 当向一个 Selector 中注册 Channel 后，Selector 内部的机制就可以自动不断地查询(Select) 这些注册的 Channel 是否有已就绪的 I/O 事件（例如可读，可写，网络连接完成等），这样程序就可以很简单地使用一个线程高效地管理多个 Channel

ChannelHandler

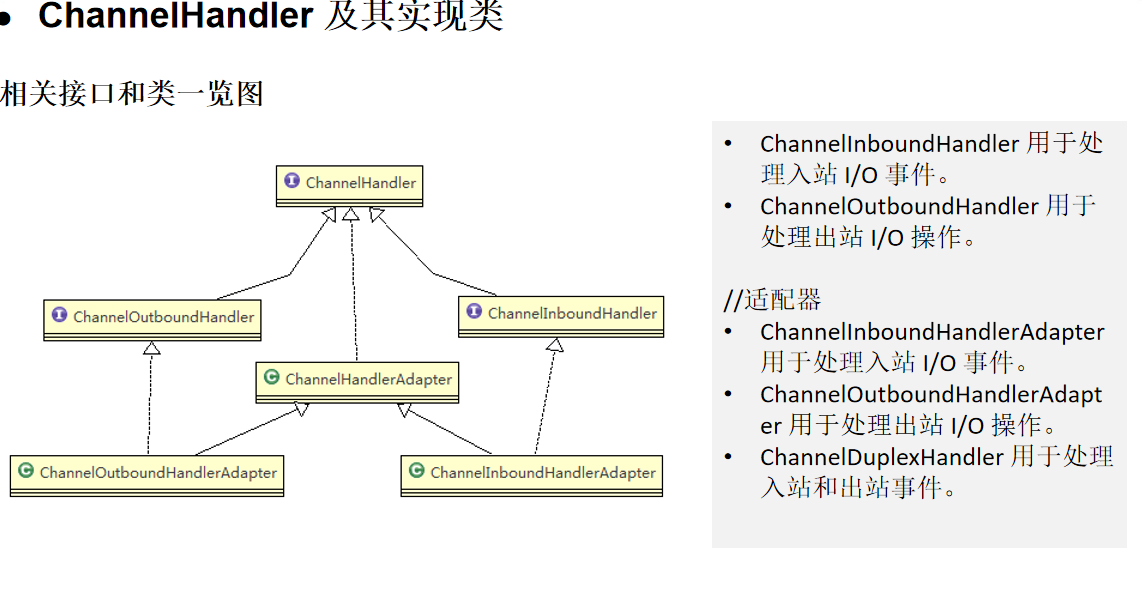

  1. ChannelHandler 是一个接口，处理 I/O 事件或拦截 I/O 操作，并将其转发到其 ChannelPipeline(业务处理链)中的下一个处理程序。
  2. ChannelHandler 本身并没有提供很多方法，因为这个接口有许多的方法需要实现，方便使用期间，可以继承它的子类

我们经常需要自定义一个 Handler 类去继承 ChannelInboundHandlerAdapter，然后通过重写相应方法实现业务逻辑，我们接下来看看一般都需要重写哪些方法

  1.     //通道就绪事件(通道处于活跃状态)
  2. channelActive(ChannelHandlerContext ctx);
  3.     //通道读取事件
  5. channelRead(ChannelHandlerContext ctx, Object msg)
  6.     //数据读取完毕事件
  7. channelReadComplete(ChannelHandlerContext ctx)
  9.     //通道发生异常事件
  10. exceptionCaught(ChannelHandlerContext ctx, Throwable cause)

Pipeline 和 ChannelPipeline

ChannelPipeline 是一个重点：

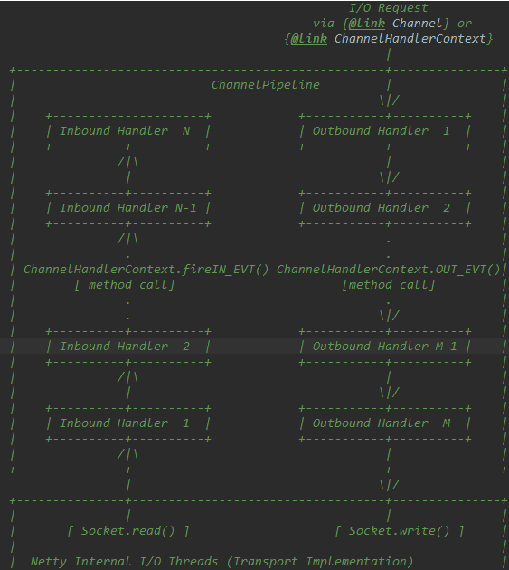

  1. ChannelPipeline 是一个 Handler 的集合，它负责处理和拦截 inbound 或者 outbound 的事件和操作，相当于一个贯穿 Netty 的链。(也可以这样理解：ChannelPipeline 是 保存 ChannelHandler 的 List，用于处理或拦截 Channel 的入站事件和出站操作)
  2. ChannelPipeline 实现了一种高级形式的拦截过滤器模式，使用户可以完全控制事件的处理方式，以及 Channel 中各个的 ChannelHandler 如何相互交互

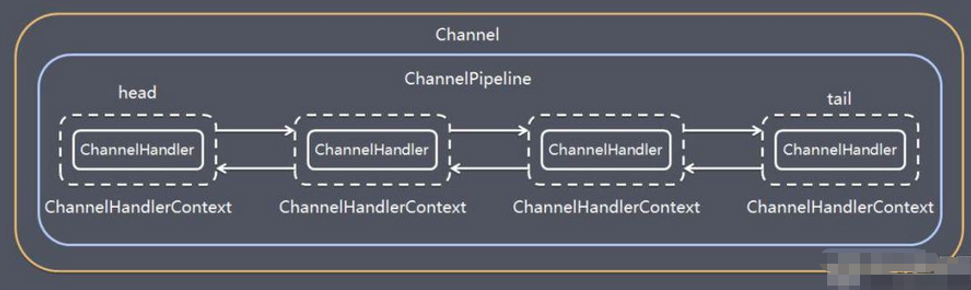

  3. 在 Netty 中每个 Channel 都有且仅有一个 ChannelPipeline 与之对应，它们的组成关系如下 (双向链表)
  4. image.png
    • 一个 Channel 包含了一个 ChannelPipeline，而 ChannelPipeline 中又维护了一个由 ChannelHandlerContext 组成的双向链表，并且每个 ChannelHandlerContext 中又关联着一个 ChannelHandler
    • 入站事件和出站事件在一个双向链表中，入站事件会从链表 head 往后传递到最后一个入站的 handler，出站事件会从链表 tail 往前传递到最前一个出站的 handler，两种类型的 handler 互不干扰

常用方法

  1. ChannelPipeline addFirst(ChannelHandler... handlers)，把一个业务处理类（handler）添加到链中的第一个位置
  3. ChannelPipeline addLast(ChannelHandler... handlers)，把一个业务处理类（handler）添加到链中的最后一个位置

ChannelHandlerContext

  1. 保存 Channel 相关的所有上下文信息，同时关联一个 ChannelHandler 对象
  2. 即ChannelHandlerContext 中 包 含 一 个 具 体 的 事 件 处 理 器 ChannelHandler ， 同 时ChannelHandlerContext 中也绑定了对应的 pipeline 和 Channel 的信息，方便对 ChannelHandler进行调用.
  3. 常用方法 ```java ChannelFuture close()，关闭通道 ChannelOutboundInvoker flush()，刷新 ChannelFuture writeAndFlush(Object msg) ， 将 数 据 写 到 ChannelPipeline 中 当 前ChannelHandler 的下一个 ChannelHandler 开始处理（出站）
  2. <a name="3Ch9P"></a>
  3. ## ChannelOption
  5. 1. Netty 在创建 Channel 实例后,一般都需要设置 ChannelOption 参数。
  6. 1. ChannelOption 参数如下:
  7. ```java
  8. ChannelOption.SO_BACKLOG
  9. 对应 TCP/IP 协议 listen 函数中的 backlog 参数，用来初始化服务器可连接队列大小。服
  10. 务端处理客户端连接请求是顺序处理的，所以同一时间只能处理一个客户端连接。多个客户
  11. 端来的时候，服务端将不能处理的客户端连接请求放在队列中等待处理，backlog 参数指定
  12. 了队列的大小。
  14. ChannelOption.SO_KEEPALIVE
  15. 一直保持连接活动状态

EventLoopGroup 和其实现类 NioEventLoopGroup

  1. EventLoopGroup 是一组 EventLoop 的抽象，Netty 为了更好的利用多核 CPU 资源，一般会有多个 EventLoop 同时工作，每个 EventLoop 维护着一个 Selector 实例。
  2. EventLoopGroup 提供 next 接口，可以从组里面按照一定规则获取其中一个 EventLoop来处理任务。在 Netty 服务器端编程中，我们一般都需要提供两个 EventLoopGroup，例如：BossEventLoopGroup 和 WorkerEventLoopGroup。


Unpooled 类

  1. Netty 提供一个专门用来操作缓冲区(即Netty的数据容器)的工具类

  2. 常用方法如下所示

    //通过给定的数据和字符编码返回一个 ByteBuf 对象（类似于 NIO 中的 ByteBuffer 但有区别）
public static ByteBuf copiedBuffer(CharSequence string, Charset charset)

    编码和解码的基本介绍

  3. 编写网络应用程序时，因为数据在网络中传输的都是二进制字节码数据，在发送数据时就需要编码，接收数据时就需要解码 [示意图]

  4. codec(编解码器) 的组成部分有两个：decoder(解码器)和 encoder(编码器)。encoder 负责把业务数据转换成字节码数据，decoder 负责把字节码数据转换成业务数据 image.png

    Netty 本身的编码解码机制和问题分析

Netty 提供的编码器 StringEncoder，对字符串数据进行编码 ObjectEncoder，对 Java 对象进行编码
Netty 提供的解码器 StringDecoder, 对字符串数据进行解码 ObjectDecoder，对 Java 对象进行解码 Netty 本身自带的 ObjectDecoder 和 ObjectEncoder 可以用来实现 POJO 对象或各种业务对象的编码和解码，底层使用的仍是 Java 序列化技术 , 而Java 序列化技术本身效率就不高， 存在如下问题 : 无法跨语言 序列化后的体积太大，是二进制编码的 5 倍多 序列化性能太低 引出 新的解决方案 [Google 的 Protobuf]

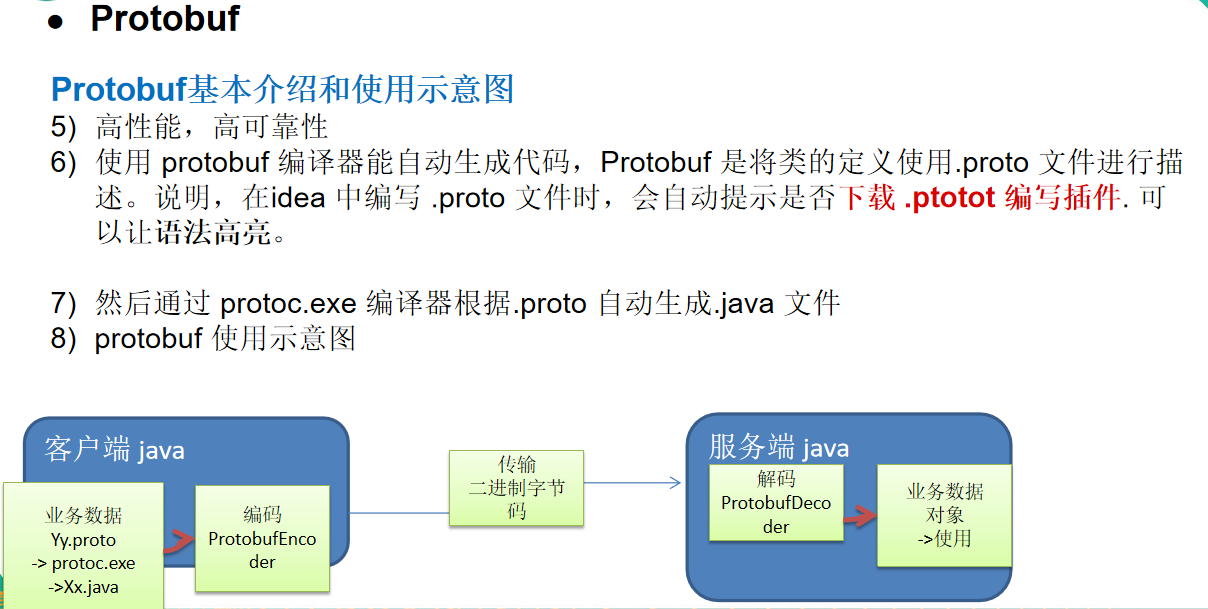

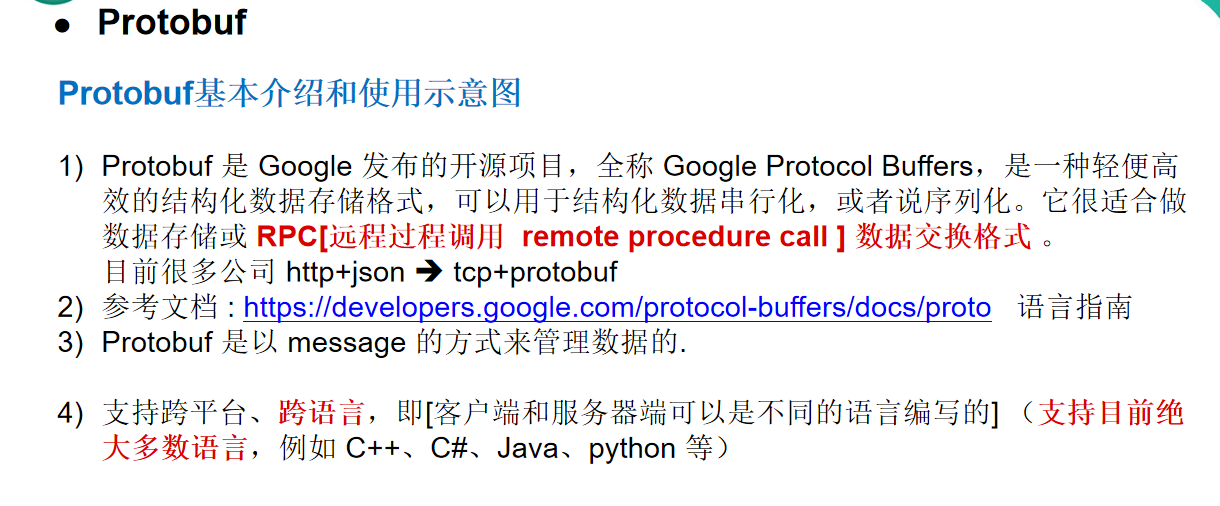

Protobuf

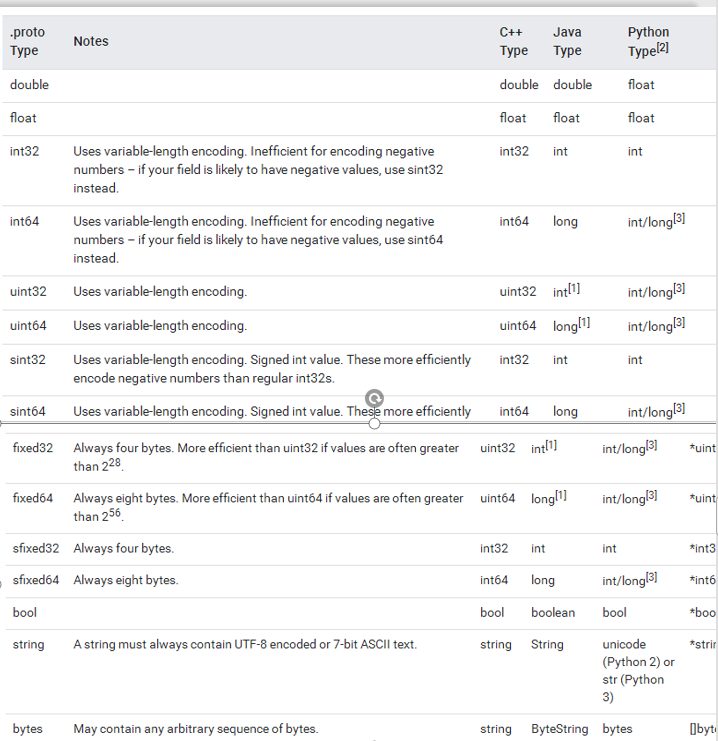

Protobuf数据类型对比

Netty的组件设计:

  1. Netty的主要组件有Channel、EventLoop、ChannelFuture、ChannelHandler、ChannelPipe等
  2. ChannelHandler充当了处理入站和出站数据的应用程序逻辑的容器。例如，实现ChannelInboundHandler接口（或ChannelInboundHandlerAdapter），你就可以接收入站事件和数据，这些数据会被业务逻辑处理。当要给客户端发送响应时，也可以从ChannelInboundHandler冲刷数据。业务逻辑通常写在一个或者多个ChannelInboundHandler中。ChannelOutboundHandler原理一样，只不过它是用来处理出站数据的

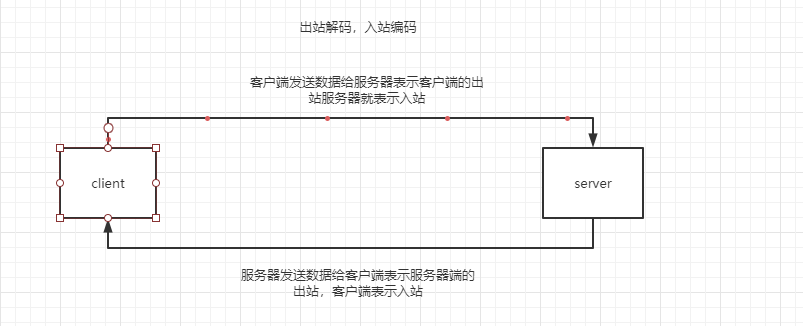

  3. ChannelPipeline提供了ChannelHandler链的容器。以客户端应用程序为例，如果事件的运动方向是从客户端到服务端的，那么我们称这些事件为出站的，即客户端发送给服务端的数据会通过pipeline中的一系列ChannelOutboundHandler，并被这些Handler处理，反之则称为入站的

(Netty的出站入站就是 )

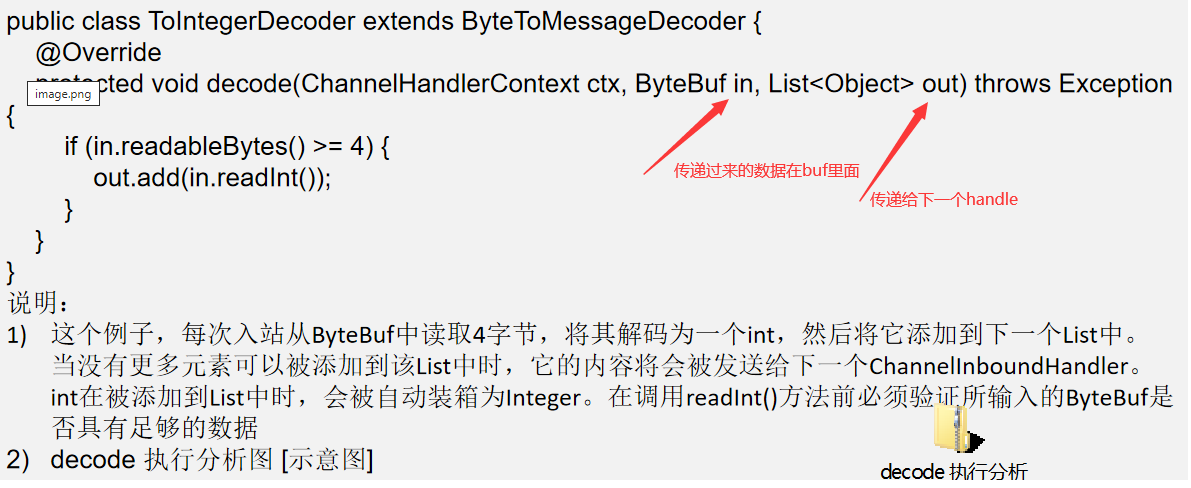

编码解码器

  1. 当Netty发送或者接受一个消息的时候，就将会发生一次数据转换。入站消息会被解码：从字节转换为另一种格式（比如java对象）；如果是出站消息，它会被编码成字节。

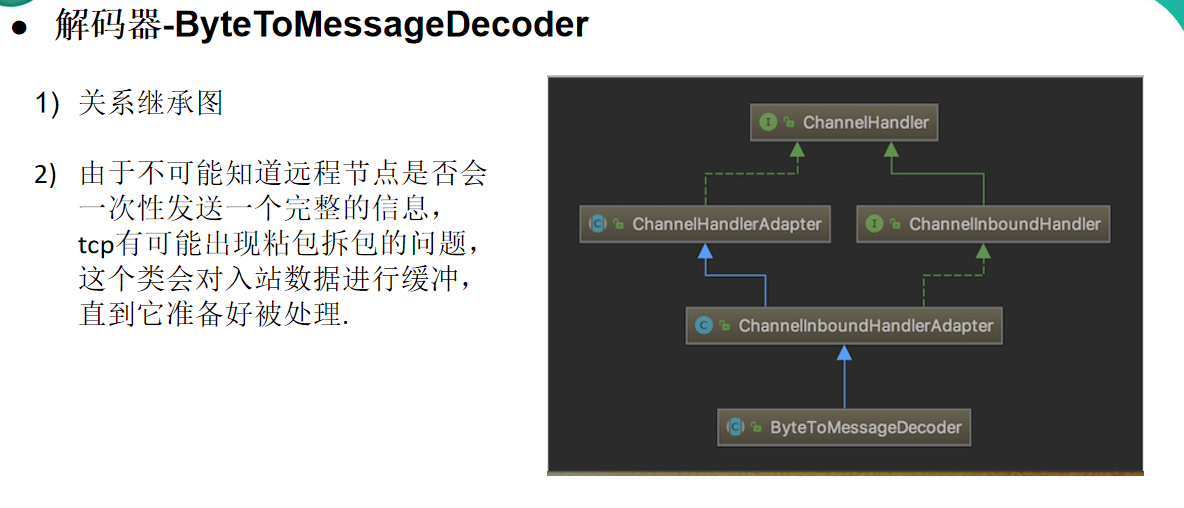

  2. Netty提供一系列实用的编解码器，他们都实现了ChannelInboundHadnler或者ChannelOutboundHandler接口。在这些类中，channelRead方法已经被重写了。以入站为例，对于每个从入站Channel读取的消息，这个方法会被调用。随后，它将调用由解码器所提供的decode()方法进行解码，并将已经解码的字节转发给ChannelPipeline中的下一个ChannelInboundHandler。

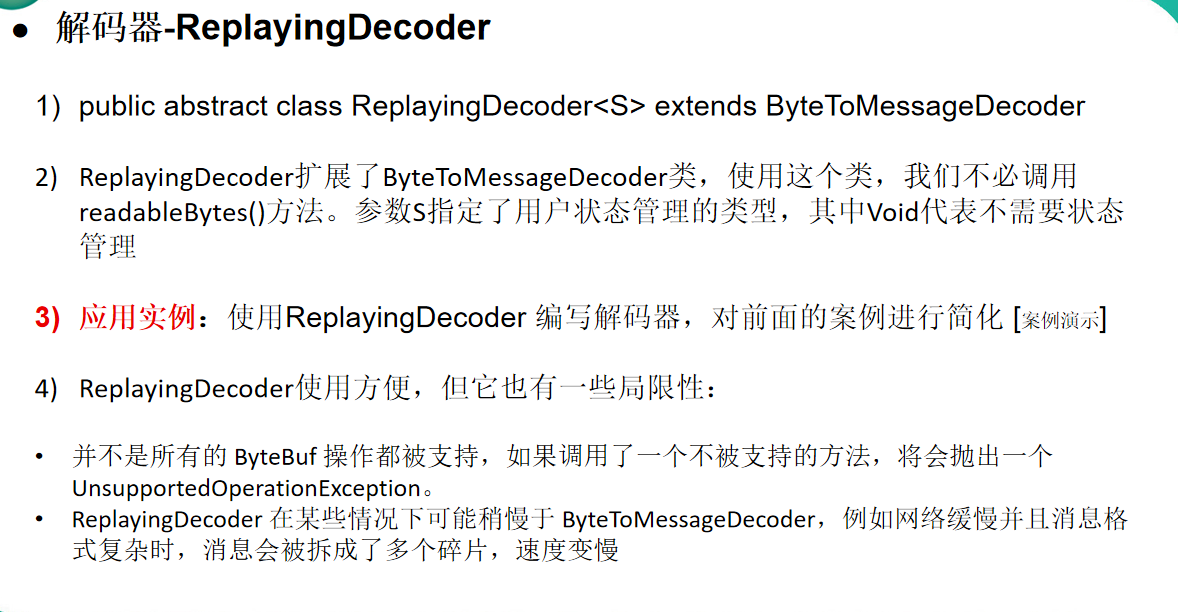

其他编解码器:
LineBasedFrameDecoder：这个类在Netty内部也有使用，它使用行尾控制字符（\n或者\r\n）作为分隔符来解析数据。
DelimiterBasedFrameDecoder：使用自定义的特殊字符作为消息的分隔符。
HttpObjectDecoder：一个HTTP数据的解码器
LengthFieldBasedFrameDecoder：通过指定长度来标识整包消息，这样就可以自动的处理黏包和半包消息。

TCP 粘包和拆包基本介绍

  1. TCP是面向连接的，面向流的，提供高可靠性服务。收发两端（客户端和服务器端）都要有一一成对的socket，因此，发送端为了将多个发给接收端的包，更有效的发给对方，使用了优化方法（Nagle算法），将多次间隔较小且数据量小的数据，合并成一个大的数据块，然后进行封包。这样做虽然提高了效率，但是接收端就难于分辨出完整的数据包了，因为面向流的通信是无消息保护边界的

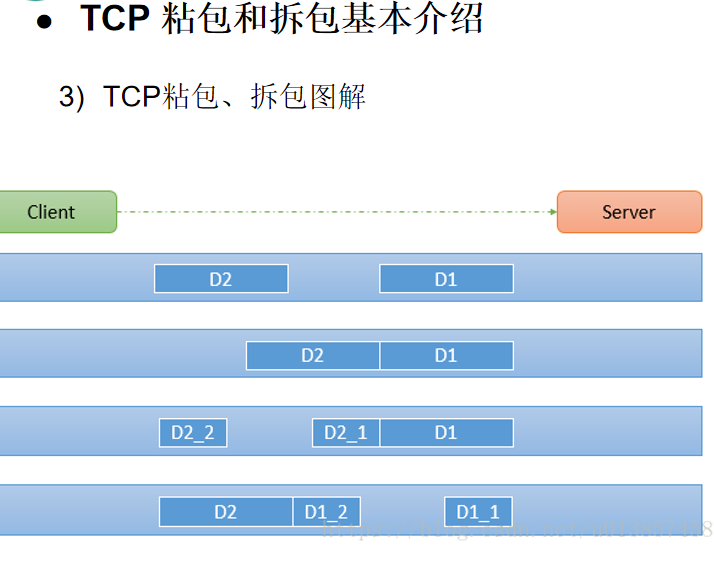

  2. 由于TCP无消息保护边界, 需要在接收端处理消息边界问题，也就是我们所说的粘包、拆包问题, 看一张图


TCP 粘包和拆包解决方案

(发送消息的时候把消息长度跟消息一起发,解码的时候先读长度)

  1. 使用自定义协议 + 编解码器 来解决
  2. 关键就是要解决 服务器端每次读取数据长度的问题, 这个问题解决，就不会出现服务器多读或少读数据的问题，从而避免的TCP 粘包、拆包
