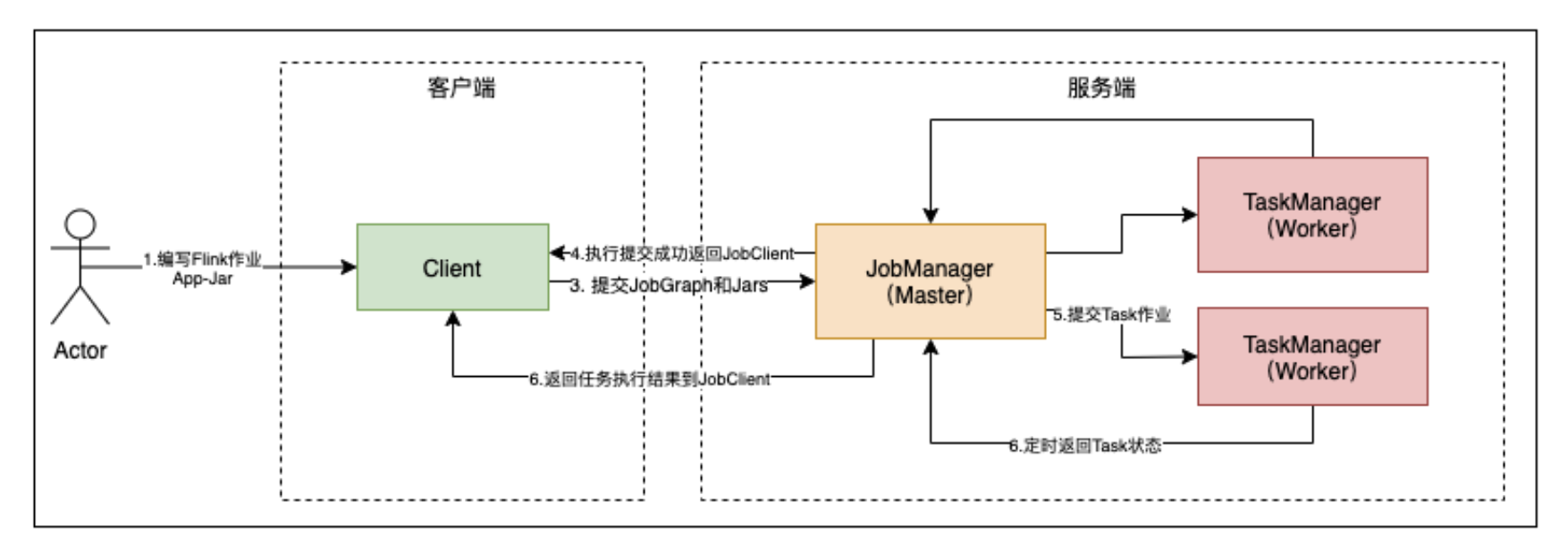

1、集群架构


1）JobManager：
主要作用：整个集群资源的管理以及相应的一些调度工作

  • checkpoint的协调和执行：通过文件检查点的方式记录一些状态性的数据
  • jobGraph生成Execution Graph
  • Task部署与调度
  • RPC的通信：基于Akka实现的，核心组件：Actor System
  • 对Job的接收：Job的拆分与分发
  • ResourceManager：集群资源管理器
  • TaskManager注册与管理

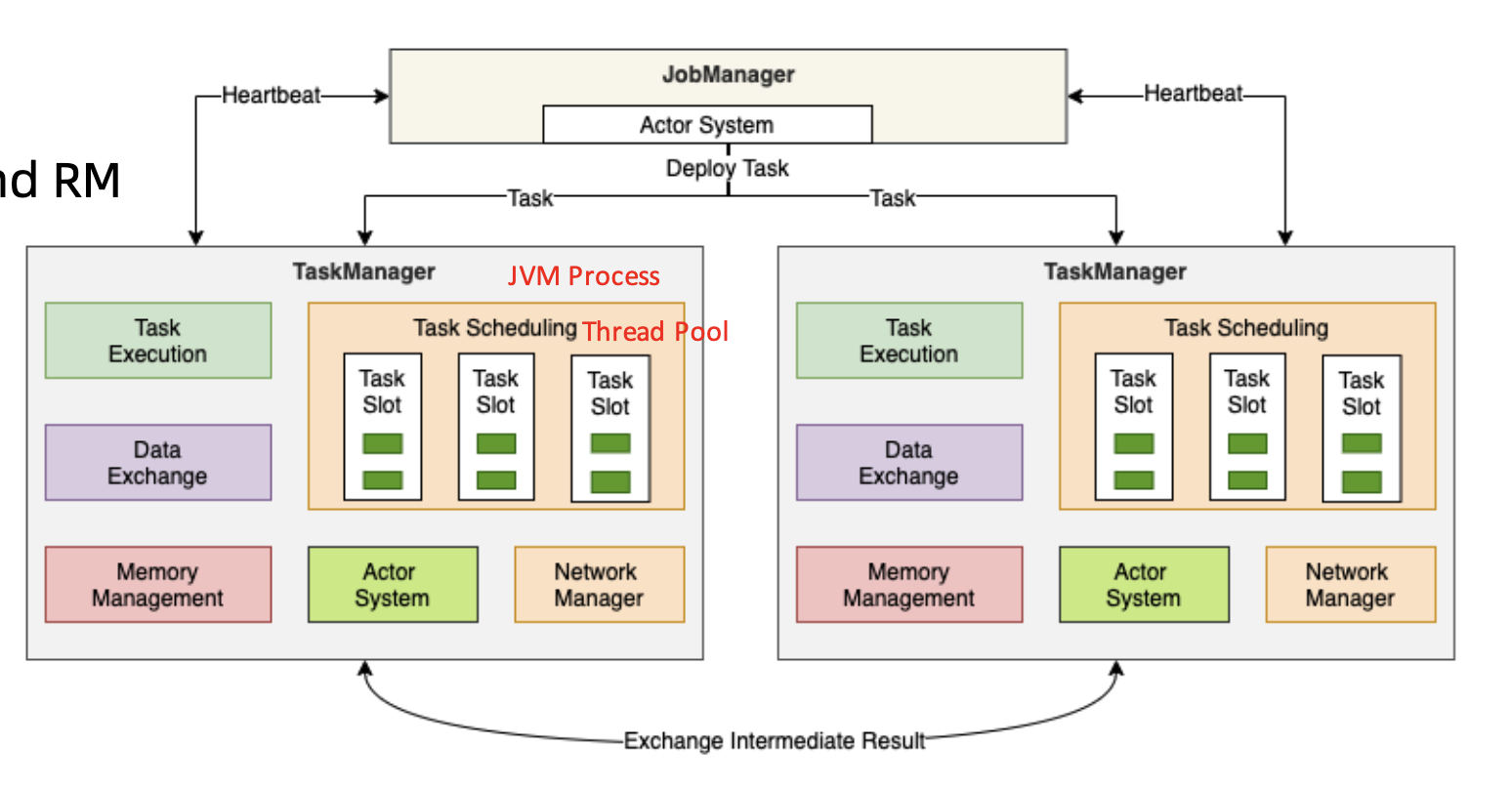

2）TaskManager

  • TaskManager是JVM的话，Task Slot是线程；
  • Data交换：shuffle过程，提供shuffle Environment管理，Network Manager基于netty实现
  • RPC通信：TaskManager与JobManager交互通过AKKa实现
  • 内存管理：Memory Manager
  • 向RM注册
  • 为JobManager提供Slot

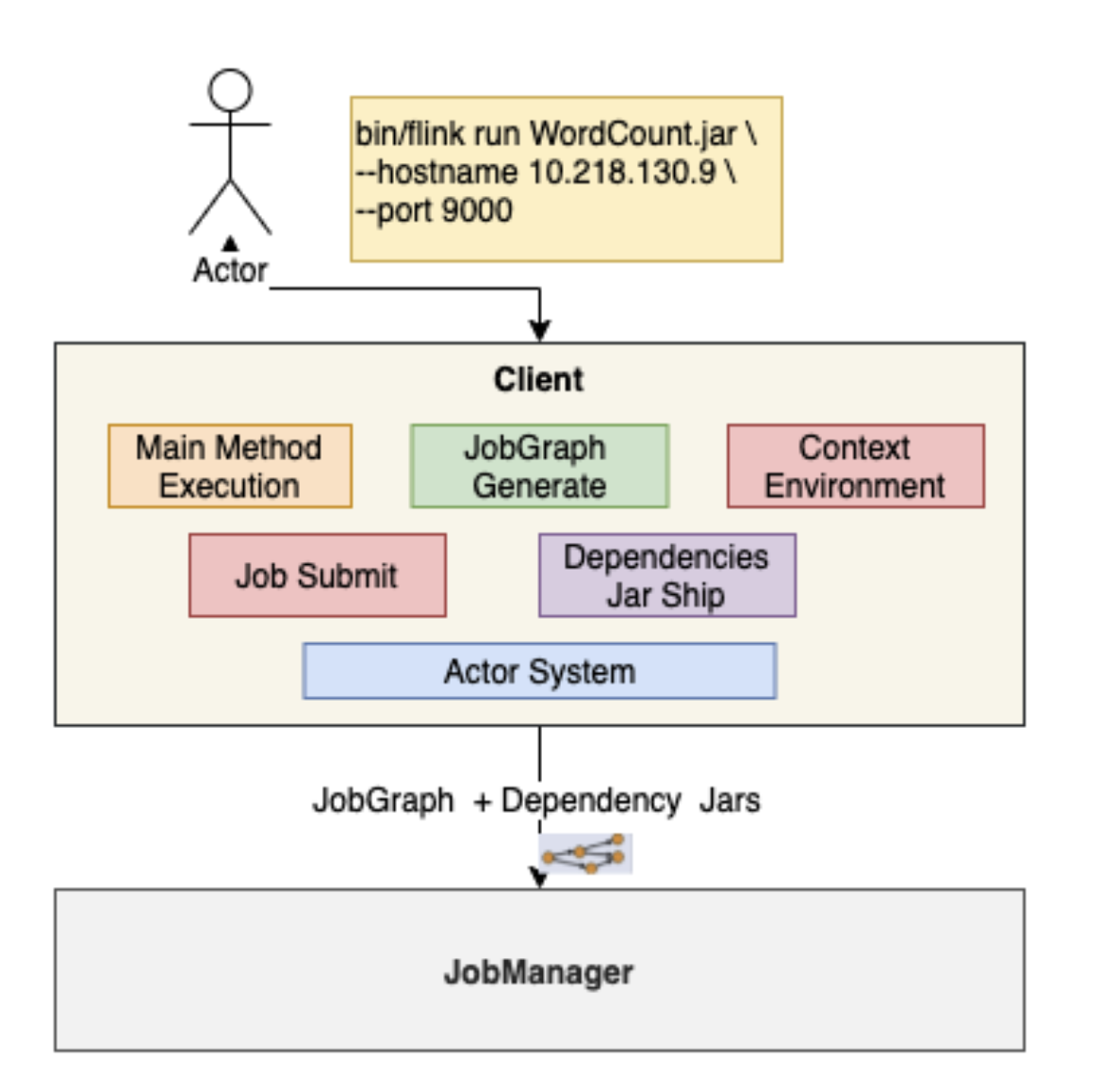

3）Client

  • 执行main方法：
  • 生成JobGraph：有向无环图
  • 执行环境管理：Context Environment
  • Job提交与运行
  • 依赖Jar包ship到JobManager
  • 通过RPC与JobManager通信：基于Akka实现
  • 集群部署

2、JobGraph


  • 通过反射的方式调用application的main方法；
  • Executor执行器：本地执行器、远程执行器，on YARN执行器，
  • execute生成StreamGraph
  • submit方法将jobGraph提交到JobManager

3、集群部署模式

分类条件：

  • 集群的生命周期和资源隔离
  • 根据main方法执行在Client还是JobManager

分类：

  • Session Mode
    • 共享JobManager和TaskManager，所有提交的Job都在一个Runtime中运行
  • Per-Job Mode
    • 独享JobManager和TaskManager，好比为每个Job单独启动一个Runtime
  • Application Mode
    • Application的main运行在cluster上，而不在客户端
    • 每个Application对应一个Runtime，Application中可以包含多个Job

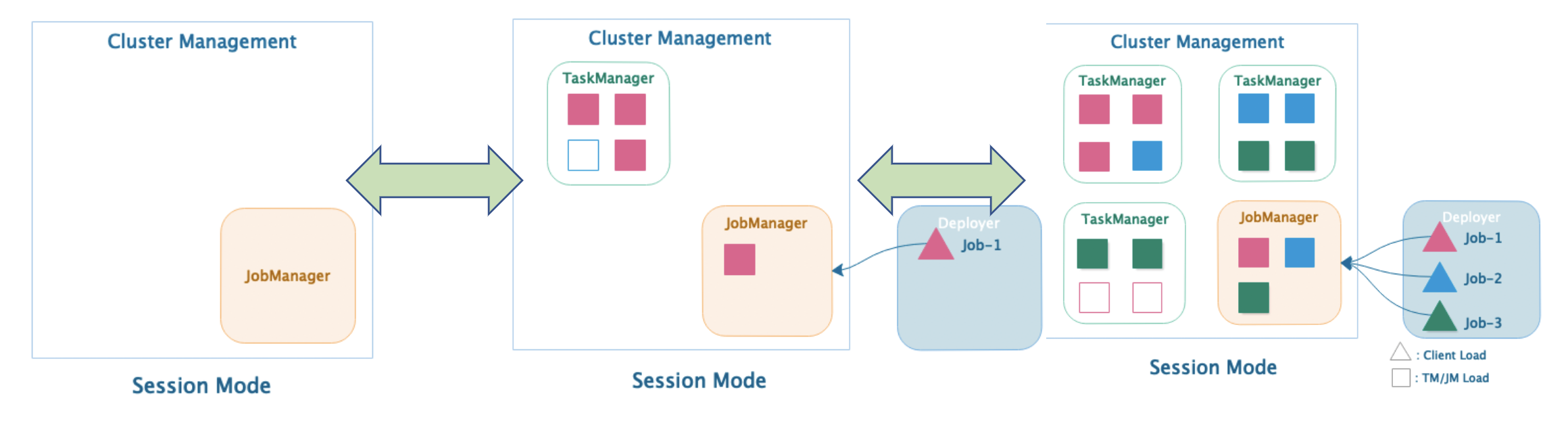

1）Session Mode
Session集群运行模式：

  • JM与TM共享
  • 客户端通过RPC或Rest API连接集群的管理节点
  • Deployer需要上传依赖的Jar包
  • Deployer需要生成JobGraph，并提交到管理节点
  • JM的生命周期不受提交的Job影响，会长期运行

优点：

  • 资源充分共享，提升资源利用率
  • Job在Flink Session集群中管理，运维简单

缺点：

  • 资源隔离相对较差
  • 非Native类型部署，TM不易拓展，Slot计算资源伸缩性较差

2）Per-job运行模式
Per-Job类型集群：

  • 单个Job独享JM和TM
  • TM中Slot资源根据Job指定
  • Deployer需要上传依赖的Jar包
  • 客户端生成JobGraph，并提交到管理节点
  • JM的生命周期和Job生命周期绑定

优势：

  • Job和Job之间资源隔离充分
  • 资源根据Job需要进行申请，TM Slot数量可以不同

缺点：

  • 资源相对比较浪费，JM需要消耗资源
  • Job管理完全交给ClusterManager，管理复杂

Session集群和Per-Job集群的问题：

  • 作业提交是阻塞的，如果大量用户提交作业的话，会造成大面积的任务等待

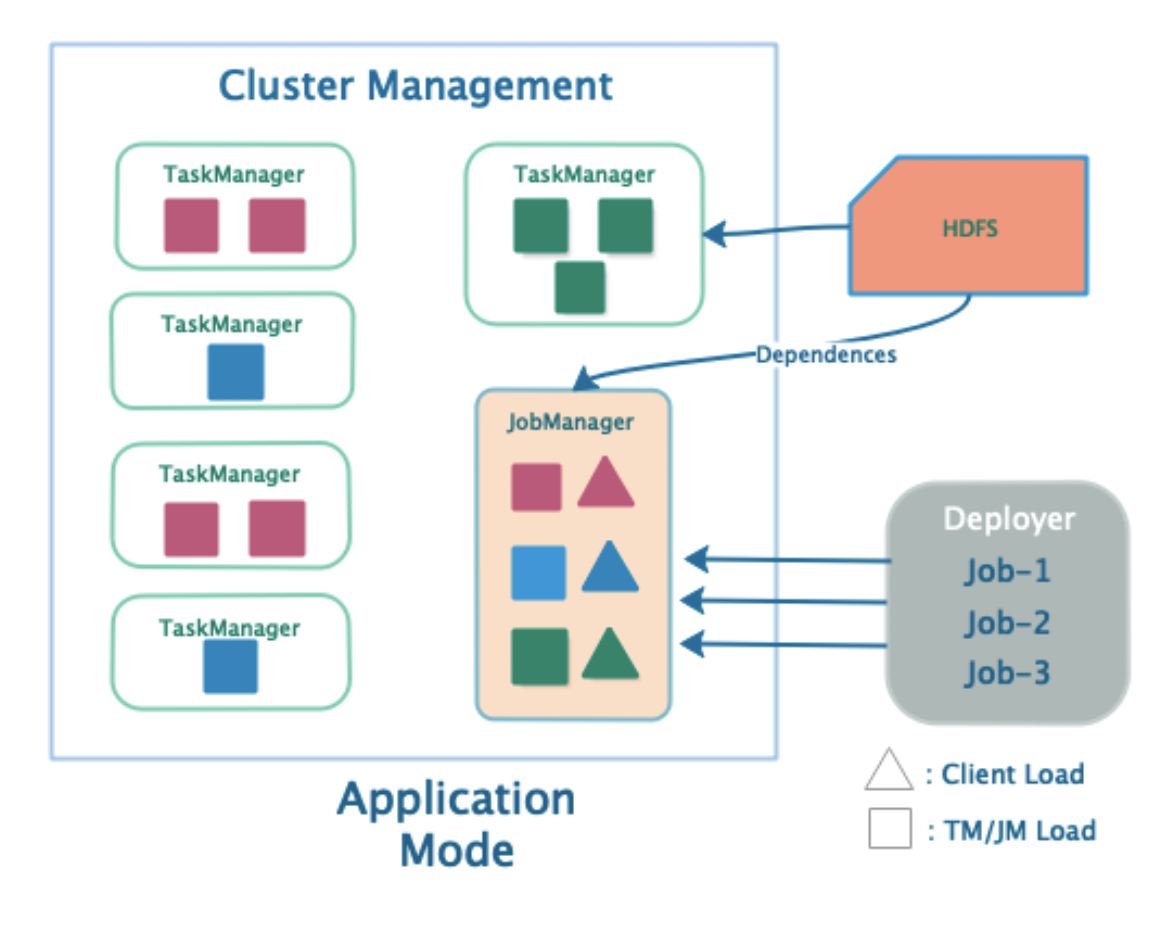

3）Application Mode
Application Mode类型集群（1.11）：

  • 每个Application对应一个JM，且可以运行多个Job
  • 客户端无需将依赖上传到JM，仅负责管理Job的提交与管理
  • main方法运行在JM中，将JobGraph的生成放在集群上运行，客户端压力降低

优点：

  • 有效降低带宽消耗和客户端负载
  • Application实现资源隔离，Application中实现资源共享

缺点：

  • 功能太新，未经生产验证（阿里内部应该是这种模式）
  • 仅支持Yarn和Kubunetes（需要构建镜像）

4、Flink支持的资源管理器

  • standalone
  • Hadoop Yarn
  • Apache Mesos
  • Docker
  • Kubernetes

Native集群部署：

  • 当在CLusterManager上启动Session集群时，只启动JM，不启动有TM
  • 当提交Job-1后根据Job的资源申请，动态启动TM满足计算需求
  • 当启动Job-2，Job-3后，再次向CLusterManager中申请TM资源

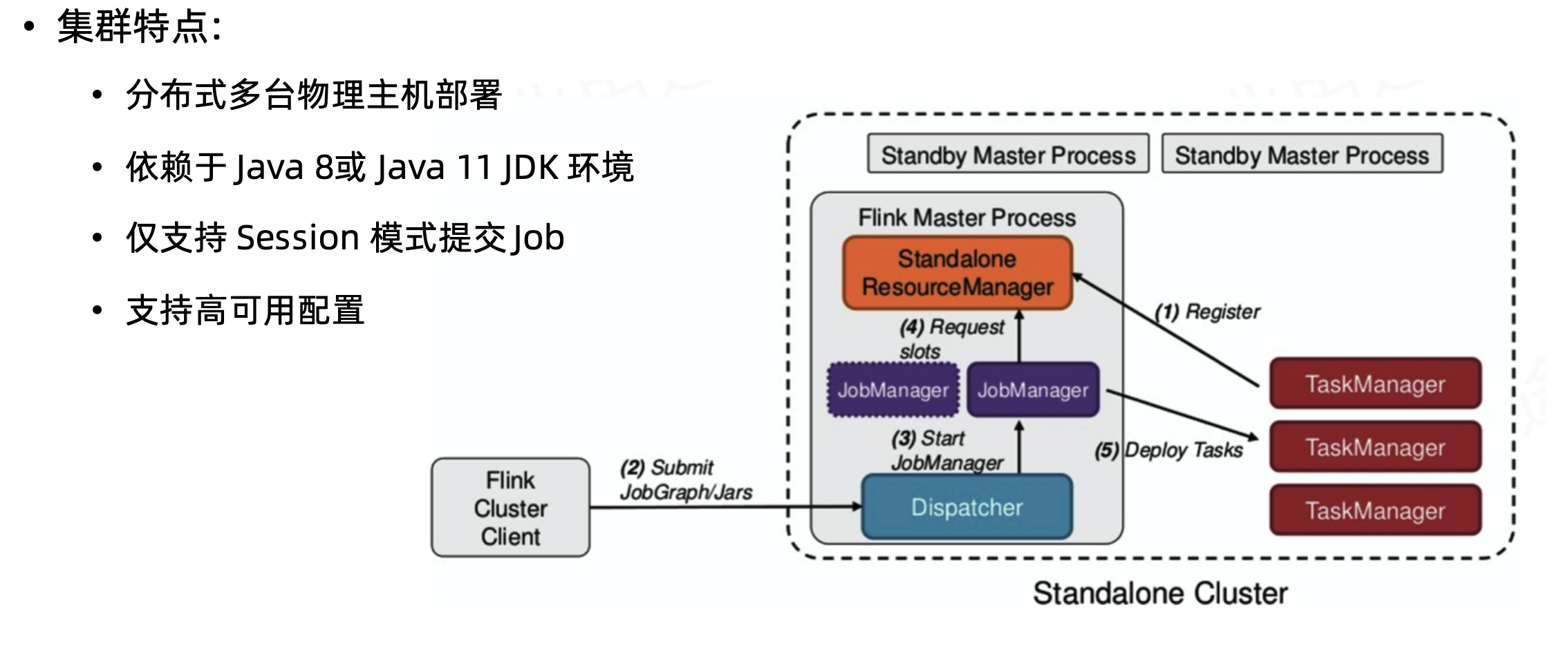

5、Standalone集群

特点：

  • 分布式多台物理主机部署
  • 依赖Java8或Java11JDK环境
  • 仅支持Session模式提交Job
  • 支持高可用配置

Mater节点进程名：StandaloneSessionCLusterEntrypoint
TaskManager节点进程名：TaskManagerRunner
