1、作业提交

Flink的Jar文件不是Flink集群的可执行文件，需要经过转换之后提交给集群：

  • 在Flink Client中通过反射启动Jar中的main函数，生成Flink StreamGraph、JobGraph，将JobGraph提交给Flink集群；
  • Flink集群收到JobGraph后，将JobGraph翻译成ExecutionGraph，然后开始调执行，启动成功后开始消费数据

Flink的核心执行流程，对用户的API的调用，可以转换成StreamGraph->JobGraph->ExecutionGraph->物理执行拓扑（Task DAG）

Graph中，节点表示数据的处理逻辑，边表示数据处理的流转。

1.1 提交流程

作业执行可以选择Session和Per-Job两种集群模式：

  • Session模式的集群，一个集群中运行多个作业
  • Per-Job模式的集群，一个集群只运行一个作业，作业执行完毕后则集群销毁

根据Client作业提交后是否可以退出，提交模式划分为Detached模式和Attached模式：

  • Detached模式：Flink Client创建完集群后，可以退出命令行窗口，集群独立运行；
  • Attached模式：Flink Client创建完集群后，不能关闭命令行窗口，需要与集群之间维持连接，好处是可以感知集群的退出，集群退出后有机会做一些资源清理等工作

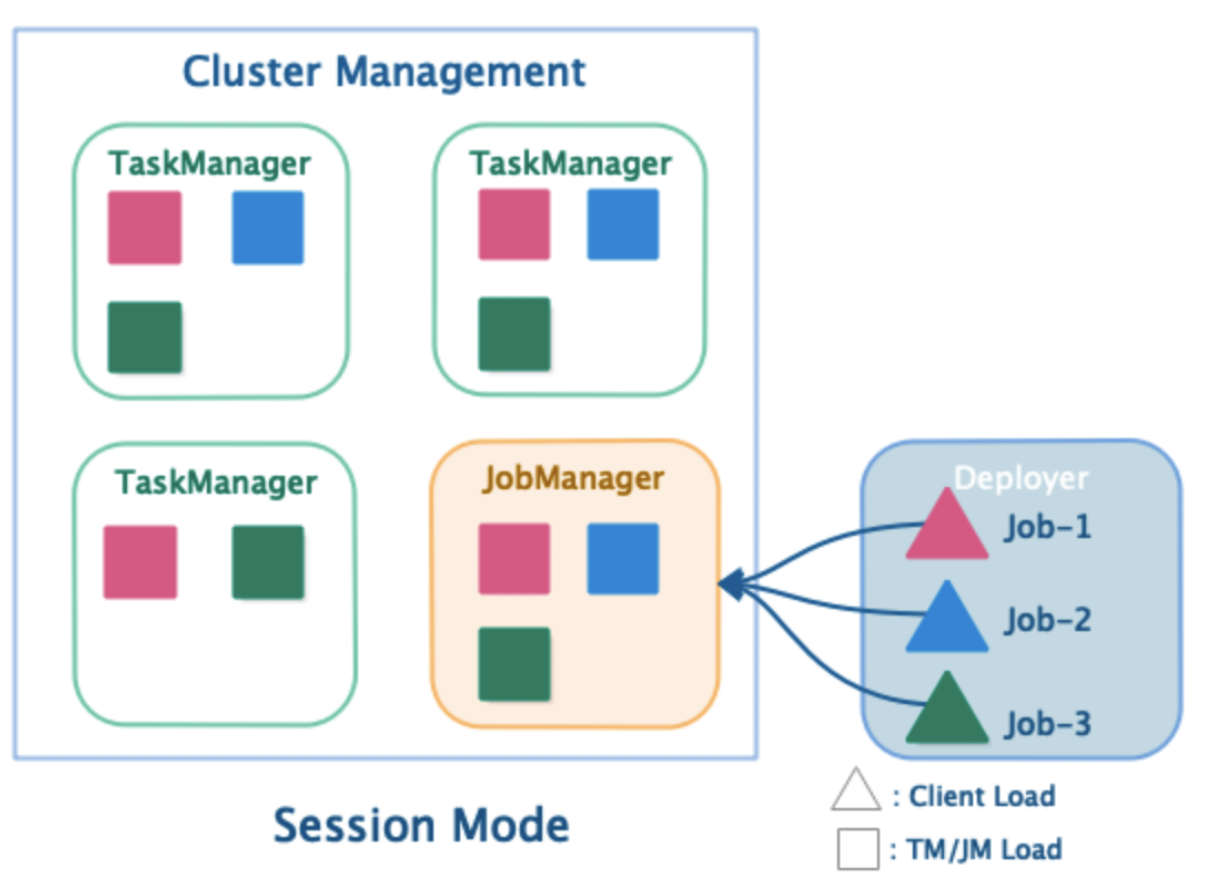

1）Session模式
作业共享集群资源，作业通过HTTP协议进行提交。
启动逻辑：在启动脚本的时候就会检查是否存在已经启动好的Flink Session模式集群，如果没有，则启动一个Flink Session模式集群，然后再PiplineExecutor中，通过Dispatcher提供的Rest接口提交JobGraph，Dispatcher为每个作业启动一个JobMaster，进入作业执行阶段；

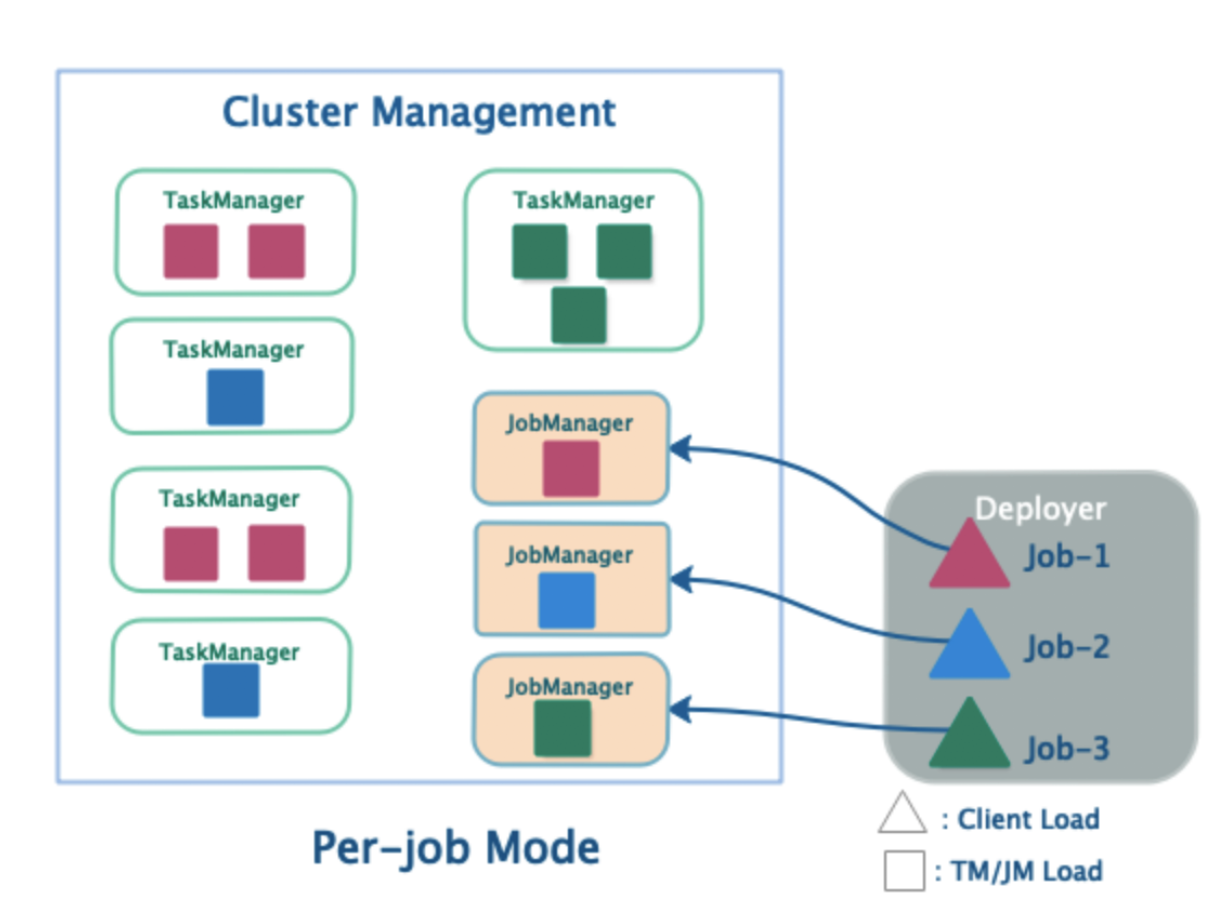

2）Per-Job模式
一个作业一个集群，作业之间相互隔离
启动逻辑：在PiplineExecutor中执行作业提交时，可以创建集群并将JobGraph以及所需的文件等一同提交给集群，集群在容器中启动Flink Master进程（JobManager），进行一系列初始化动作，初始化完毕后，从文件系统中获取JobGraph，交给Dispatcher，然后Dispatcher为作业启动一个JobMaster，进去作业执行阶段
