websocket 协议详解及报文分析

前言

相较于HTTP协议，HTTP协议有一个的缺陷为：通信只能由客户端发起。在一些场景下，这种单向请求的特点，注定了如果服务器有连续的状态变化，客户端要获知就非常麻烦。我们只能使用轮询：每隔一段时候，就发出一个询问，了解服务器有没有新的信息。最典型的场景就是聊天室。

轮询的效率低，非常浪费资源（因为必须不停连接，或者 HTTP 连接始终打开）。因此，工程师们一直在思考，有没有更好的方法。WebSocket 就是这样发明的。

websocket 协议概述

Webscoket是Web浏览器和服务器之间的一种全双工通信协议，其中WebSocket协议由IETF定为标准，WebSocket API由W3C定为标准。一旦Web客户端与服务器建立起连接，之后的全部数据通信都通过这个连接进行。通信过程中，可互相发送JSON、XML、HTML或图片等任意格式的数据。 WS（WebSocket）与HTTP协议相比，

相同点主要有：

都是基于TCP的应用层协议；- 都使用Request/Response模型进行连接的建立；- 在连接的建立过程中对错误的处理方式相同，在这个阶段WS可能返回和HTTP相同的返回码；- 都可以在网络中传输数据。
不同之处在于：
WS使用HTTP来建立连接，但是定义了一系列新的header域，这些域在HTTP中并不会使用；- WS的连接不能通过中间人来转发，它必须是一个直接连接；- WS连接建立之后，通信双方都可以在任何时刻向另一方发送数据；- WS连接建立之后，数据的传输使用帧来传递，不再需要Request消息；- WS的数据帧有序。

websocket 通信过程及对应报文分析

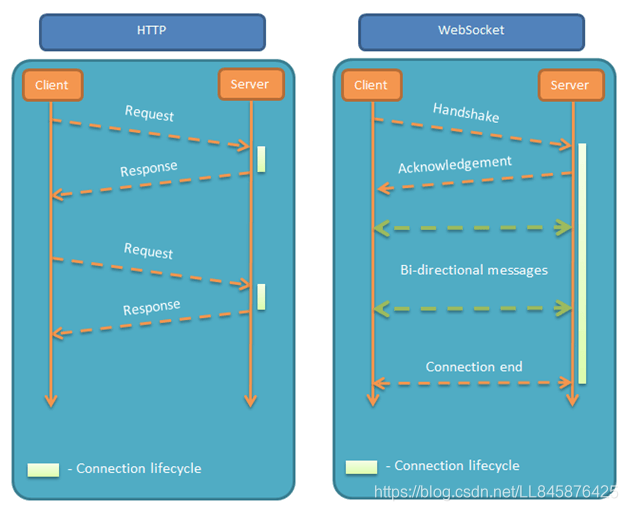

WS整个通信过程如下图所示： websocket协议详解及报文分析 - 图1 websocket协议详解及报文分析 - 图2

websocket是基于TCP的一个应用协议，与HTTP协议的关联之处在于websocket的握手数据被HTTP服务器当作HTTP包来处理，主要通过Update request HTTP包建立起连接，之后的通信全部使用websocket自己的协议。

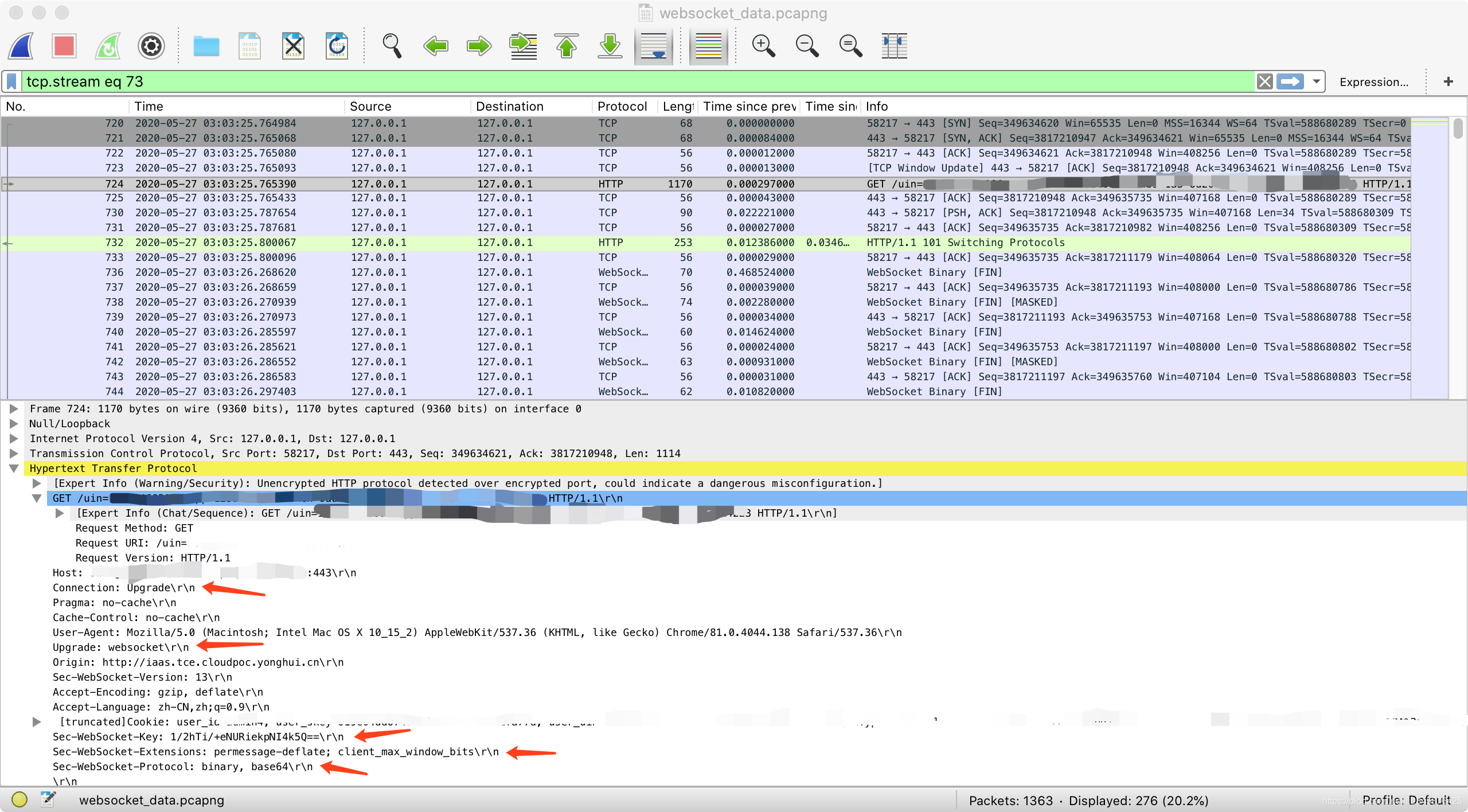

请求：TCP连接建立后，客户端发送websocket的握手请求，请求报文头部如下：

GET /uin=xxxxxxxx&amp;app=xxxxxxxxx&amp;token=XXXXXXXXXXXX HTTP/1.1
Host: server.example.cn:443
Connection: Upgrade
Pragma: no-cache
Cache-Control: no-cache
User-Agent: Mozilla/5.0 (Macintosh; Intel Mac OS X 10_15_2) AppleWebKit/537.36 (KHTML, like Gecko) Chrome/81.0.4044.138 Safari/537.36
Upgrade: websocket
Sec-WebSocket-Version: 13
Accept-Encoding: gzip, deflate
Accept-Language: zh-CN,zh;q=0.9
Cookie: user_id=XXXXX
Sec-WebSocket-Key: 1/2hTi/+eNURiekpNI4k5Q==
Sec-WebSocket-Extensions: permessage-deflate; client_max_window_bits
Sec-WebSocket-Protocol: binary, base64

第一行为为请求的方法，类型必须为GET，协议版本号必须大于1.1- Upgrade字段必须包含，值为websocket- Connection字段必须包含，值为Upgrade- Sec-WebSocket-Key字段必须包含，记录着握手过程中必不可少的键值。- Sec-WebSocket-Protocol字段必须包含，记录着使用的子协议- Origin（请求头）：Origin用来指明请求的来源，Origin头部主要用于保护Websocket服务器免受非授权的跨域脚本调用Websocket API的请求。也就是不想没被授权的跨域访问与服务器建立连接，服务器可以通过这个字段来判断来源的域并有选择的拒绝。

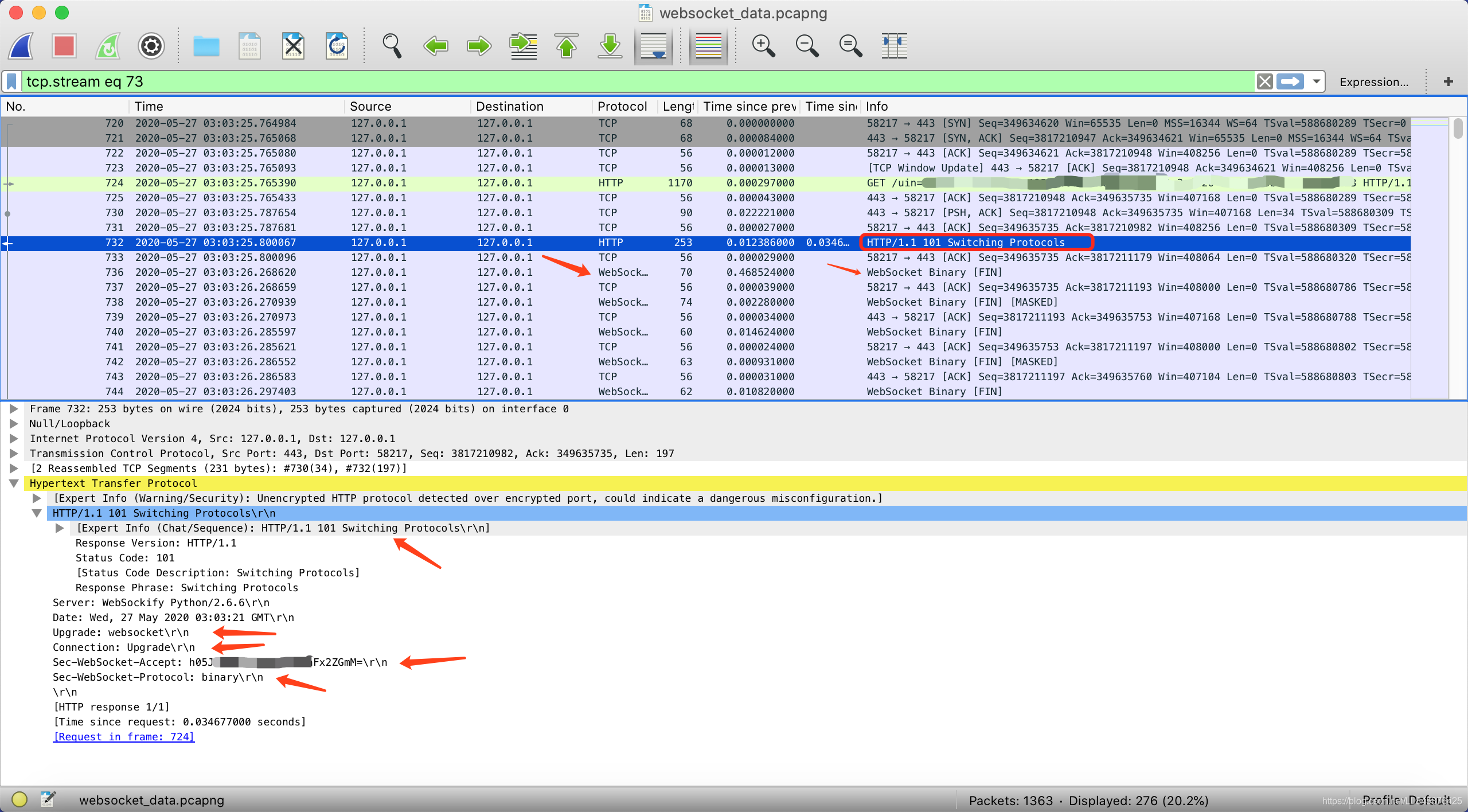

响应：服务器接收到请求后，返回状态码为101 Switching Protocols 的响应。

HTTP/1.1 101 Switching Protocols
Server: WebSockify Python/2.6.6
Date: Wed, 27 May 2020 03:03:21 GMT
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: hXXXXXXXXXXXXXXxGmM=
Sec-WebSocket-Protocol: binary

websocket协议详解及报文分析 - 图4

Sec-WebSocket-Accept字段是由握手请求中的Sec-WebSocket-Key字段生层的。

握手成功后，通信不再使用HTTP协议，而采用WebSocket独立的数据帧。如下图所示，为协议帧格式：

websocket协议详解及报文分析 - 图5

FIN，指明Frame是否是一个Message里最后Frame（之前说过一个Message可能又多个Frame组成）；1bit，是否为信息的最后一帧
RSV1-3，默认是0 (必须是0)，除非有扩展定义了非零值的意义。
Opcode，这个比较重要，有如下取值是被协议定义的
                0x00 denotes a continuation frame
                0x01 表示一个text frame
                0x02 表示一个binary frame
                0x03 ~~ 0x07 are reserved for further non-control frames,为将来的非控制消息片段保留测操作码
                0x08 表示连接关闭
                0x09 表示 ping (心跳检测相关)
                0x0a 表示 pong (心跳检测相关)
                0x0b ~~ 0x0f are reserved for further control frames,为将来的控制消息片段保留的操作码
Mask，这个是指明“payload data”是否被计算掩码。这个和后面的Masking-key有关，如果设置为1,掩码键必须放在masking-key区域，客户端发送给服务端的所有消息，此位的值都是1；
Payload len，数据的长度，
Masking-key，0或者4bit，只有当MASK设置为1时才有效。，给一个Websocket中掩码的意义
Payload data，帧真正要发送的数据，可以是任意长度，但尽管理论上帧的大小没有限制，但发送的数据不能太大，否则会导致无法高效利用网络带宽，正如上面所说Websocket提供分片。
Extension data：扩展数据，如果客户端和服务端没有特殊的约定，那么扩展数据长度始终为0
Application data：应用数据，

websocket 报文细节，这里由于client 和 server 端的 ip 都是127.0.0.1 ：

websocket协议详解及报文分析 - 图6

nginx 支持websocket 配置

由于http 请求涉及反向代理所以就涉及 nginx 配置需要支持 websocket 需要做一些特殊的配置；

# 配置Nginx支持webSocket开始
proxy_set_header Host $http_host;
proxy_http_version 1.1;
proxy_set_header Upgrade $http_upgrade;
proxy_set_header Connection "upgrade";

websocket协议详解及报文分析 - 图7

其他通过代码模拟websocket 的代码可以查阅其他博客内容，这里就不赘述；
