L298N

L298N 是一种双H桥电机驱动芯片，其中每个H桥可以提供2A的电流，功率部分的供电电压范围是2.5-48v，逻辑部分5v供电，接受5vTTL电平。

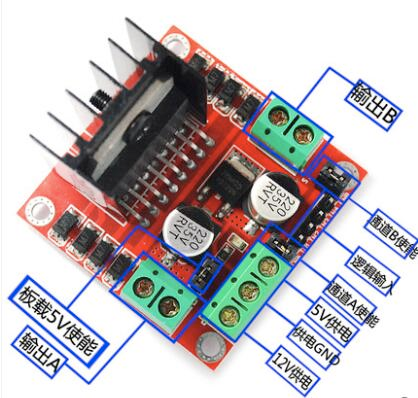

L298N模块12v是给模块供电，5v是输出，意思就是L298N的模块接入12V电源，同时输出5V电源可以给其他模块供电。

//LingShun Lab
int input1 = 5; // 定义uno的pin 5 向 input1 输出
int input2 = 6; // 定义uno的pin 6 向 input2 输出
int input3 = 9; // 定义uno的pin 9 向 input3 输出
int input4 = 10; // 定义uno的pin 10 向 input4 输出
void setup() {
//  Serial.begin (9600);
//初始化各IO,模式为OUTPUT 输出模式
pinMode(input1,OUTPUT);
pinMode(input2,OUTPUT);
pinMode(input3,OUTPUT);
pinMode(input4,OUTPUT);
}
void loop() {
  //forward 向前转
  digitalWrite(input1,HIGH); //给高电平
  digitalWrite(input2,LOW);  //给低电平
  digitalWrite(input3,HIGH); //给高电平
  digitalWrite(input4,LOW);  //给低电平
  delay(1000);   //延时1秒
 //stop 停止
 digitalWrite(input1,LOW);
 digitalWrite(input2,LOW);
 digitalWrite(input3,LOW);
 digitalWrite(input4,LOW);
 delay(500);  //延时0.5秒
  //back 向后转
  digitalWrite(input1,LOW);
  digitalWrite(input2,HIGH);
  digitalWrite(input3,LOW);
  digitalWrite(input4,HIGH);
  delay(1000);
}
