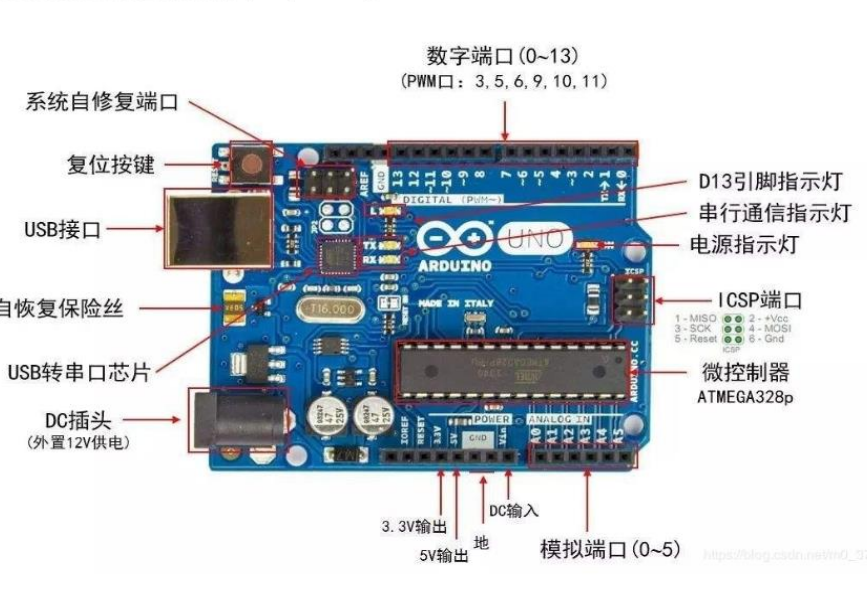

实物图


  • TX，串口发送指示灯，当使用USB连接到计算机且Arduino向计算机传输数据时，TX灯会亮。
  • RX，串口接收指示灯，当USB连接到计算机且Arduino接收计算机传输数据时，RX灯会亮。
  • L，可编程控制指示灯。

安装环境配置

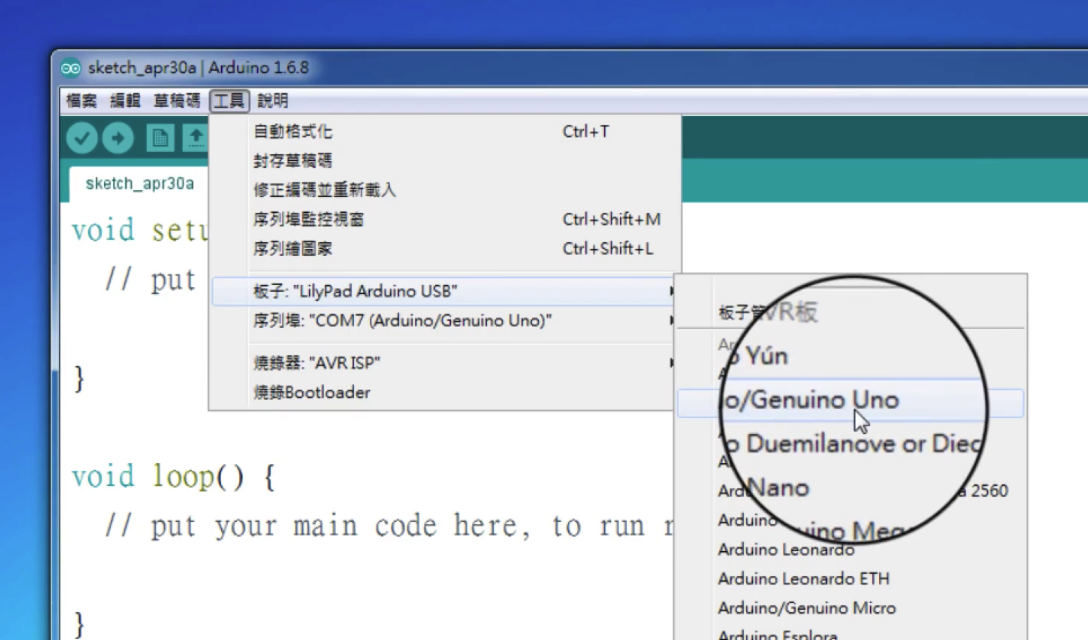

  1. 下载IDE开发工具

https://www.arduino.cc/en/Main/Donate

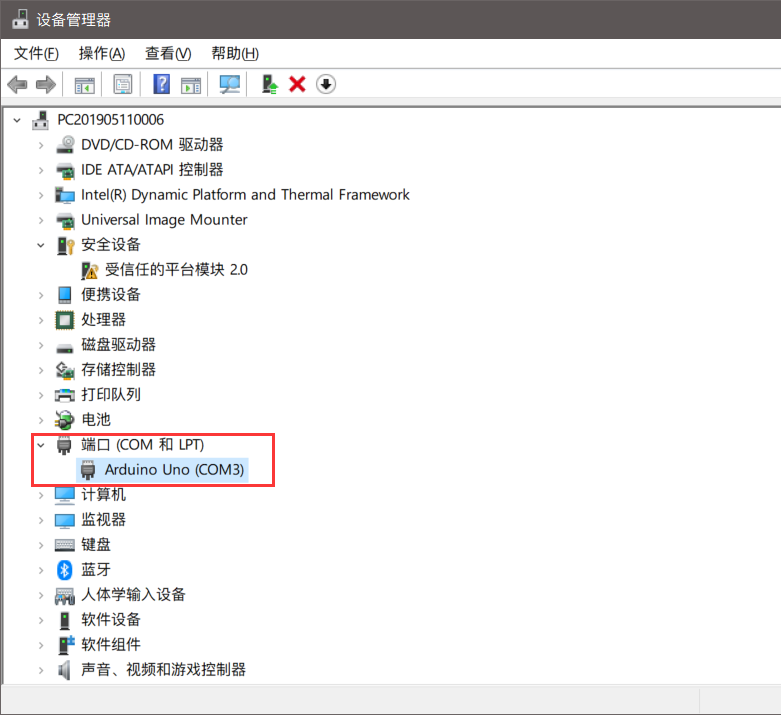

  1. 查看是否成功

我的电脑-属性-设备管理器-查看端口

第一个程序

  1. void setup()
  2. {
  3.     Serial.begin(9600); // 波特率设置
  4. }
  6. void loop()
  7. {
  8.     Serial.println("Hello World");
  9.     delay(1000);
  10. }

结构
setup()
loop()
运行程序，首先调用的是setup函数。用于初始化变量，设置针脚的输入输出类型，配置串口等等。只运行一次

其次执行的是loop函数，这个函数在程序运行时是不断循环



IO

InputOutput

pinMode(pin, mode)

将指定的引脚配置成输出或输入。

  • pin : 要设置模式的引脚
  • mode:Input|OUTPUT

例子

  1. void setup()
  2. {
  3.     Serial.begin(9600);
  4.     pinMode(13, OUTPUT);
  5. }
  7. void loop()
  8. {
  9.     digitalWrite(13, HIGH);
  10.     delay(1000);
  11.     digitalWrite(13,LOW);//灭
  12. }

digitalWrite(pin, value)

给 一个数字引脚写入 HIGH 或者 LOW
HIGH 为5V （ 3.3V 控制板上 为 3.3V , LOW 为 0V

  • pin 引脚编号
  • value HIGH或LOW

    digitalRead(PIN)

    读取指定引脚的值 HIGH 或 LOW

参数

  • pin 读取的引脚号

返回
HIGH 或 LOW
