第8章 虚拟机字节码执行引擎

执行引擎是java虚拟机核心的组成部分之一。“虚拟机”是一个相对于“物理机”的概念，这两种机器都有代码执行能力，其区别是物理机的执行引擎是直接建立在处理器、缓存、指令集和操作系统层面上的，而虚拟机的执行引擎则是由软件自行实现的，因此可以不受物理条件制约地定制指令集与执行引擎的结构体系，能够执行那些不被硬件直接支持的指令集格式。

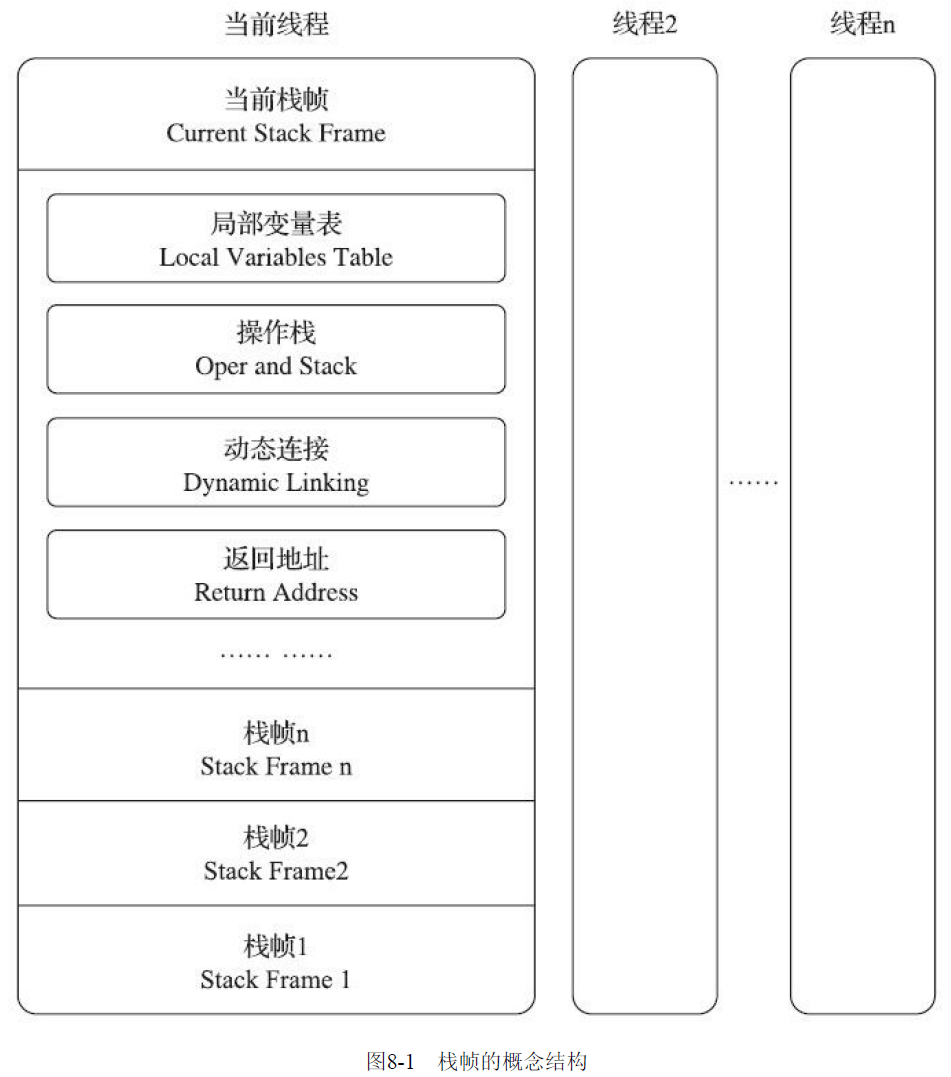

运行时栈帧结构

Java虚拟机以方法作为最基本的执行单元，“栈帧”（Stack Frame）则是用于支持虚拟机进行方法调用和方法执行背后的数据结构，它也是虚拟机运行时数据区中的虚拟机栈（Virtual MachineStack）的栈元素。栈帧存储了方法的局部变量表、操作数栈、动态连接和方法返回地址等信息。每一个方法从调用开始至执行结束的过程，都对应着一个栈帧在虚拟机栈里面从入栈到出栈的过程。
在编译Java程序源码的时候，栈帧中需要多大的局部变量表，需要多深的操作数栈就已经被分析计算出来，并且写入到方法表的Code属性之中。
一个线程中的方法调用链可能会很长，以Java程序的角度来看，同一时刻、同一条线程里面，在调用堆栈的所有方法都同时处于执行状态。而对于执行引擎来讲，在活动线程中，只有位于栈顶的方法才是在运行的，只有位于栈顶的栈帧才是生效的，其被称为“当前栈帧”（Current Stack Frame），与这个栈帧所关联的方法被称为“当前方法”（Current Method）。执行引擎所运行的所有字节码指令都只针对当前栈帧进行操作。

局部变量表

局部变量表（Local Variables Table）是一组变量值的存储空间，用于存放方法参数和方法内部定义的局部变量。在Java程序被编译为Class文件时，就在方法的Code属性的max_locals数据项中确定了该方法所需分配的局部变量表的最大容量。
局部变量表的容量以变量槽（Variable Slot）为最小单位。一个变量槽可以存放一个32位以内的数据类型，Java中占用不超过32位存储空间的数据类型有boolean、byte、char、short、int、float、reference[1]和returnAddress这8种类型。

操作数栈

操作数栈（Operand Stack）也常被称为操作栈，它是一个后入先出（Last In First Out，LIFO）栈。同局部变量表一样，操作数栈的最大深度也在编译的时候被写入到Code属性的max_stacks数据项之中。操作数栈的每一个元素都可以是包括long和double在内的任意Java数据类型。32位数据类型所占的栈容量为1，64位数据类型所占的栈容量为2。Javac编译器的数据流分析工作保证了在方法执行的任何时候，操作数栈的深度都不会超过在max_stacks数据项中设定的最大值。

动态连接

每个栈帧都包含一个指向运行时常量池中该栈帧所属方法的引用，持有这个引用是为了支持方法调用过程中的动态连接（Dynamic Linking）。

方法返回地址

当一个方法开始执行后，只有两种方式退出这个方法。第一种方式是执行引擎遇到任意一个方法返回的字节码指令，这时候可能会有返回值传递给上层的方法调用者（调用当前方法的方法称为调用者或者主调方法），方法是否有返回值以及返回值的类型将根据遇到何种方法返回指令来决定，这种退出方法的方式称为“正常调用完成”（Normal Method Invocation Completion）。
另外一种退出方式是在方法执行的过程中遇到了异常，并且这个异常没有在方法体内得到妥善处理。无论是Java虚拟机内部产生的异常，还是代码中使用athrow字节码指令产生的异常，只要在本方法的异常表中没有搜索到匹配的异常处理器，就会导致方法退出，这种退出方法的方式称为“异常调用完成（Abrupt Method Invocation Completion）”。一个方法使用异常完成出口的方式退出，是不会给它的上层调用者提供任何返回值的。

在方法退出之后，都必须返回到最初方法被调用时的位置，程序才能继续执行，方法返回时可能需要在栈帧中保存一些信息，用来帮助恢复它的上层主调方法的执行状态。一般来说，方法正常退出时，主调方法的PC计数器的值就可以作为返回地址，栈帧中很可能会保存这个计数器值。而方法异常退出时，返回地址是要通过异常处理器表来确定的，栈帧中就一般不会保存这部分信息。
方法退出的过程实际上等同于把当前栈帧出栈，因此退出时可能执行的操作有：恢复上层方法的局部变量表和操作数栈，把返回值（如果有的话）压入调用者栈帧的操作数栈中，调整PC计数器的值以指向方法调用指令后面的一条指令等。

附加信息

《Java虚拟机规范》允许虚拟机实现增加一些规范里没有描述的信息到栈帧之中，例如与调试、性能收集相关的信息，这部分信息完全取决于具体的虚拟机实现，这里不再详述。在讨论概念时，一般会把动态连接、方法返回地址与其他附加信息全部归为一类，称为栈帧信息。

方法调用

方法调用并不等同于方法中的代码被执行，方法调用阶段唯一的任务就是确定被调用方法的版本（即调用哪一个方法），暂时还未涉及方法内部的具体运行过程。

解析

在类加载的解析阶段，会将其中的一部分符号引用转化为直接引用，这种解析能够成立的前提是：方法在程序真正运行之前就有一个可确定的调用版本，并且这个方法的调用版本在运行期是不可改变的。换句话说，调用目标在程序代码写好、编译器进行编译那一刻就已经确定下来。这类方法的调用被称为解析（Resolution）。
在Java语言中符合“编译期可知，运行期不可变”这个要求的方法，主要有静态方法和私有方法两大类，前者与类型直接关联，后者在外部不可被访问，这两种方法各自的特点决定了它们都不可能通过继承或别的方式重写出其他版本，因此它们都适合在类加载阶段进行解析。

调用不同类型的方法，字节码指令集里设计了不同的指令。在Java虚拟机支持以下5条方法调用字节码指令，分别是：

• invokestatic。用于调用静态方法。
• invokespecial。用于调用实例构造器()方法、私有方法和父类中的方法。
• invokevirtual。用于调用所有的虚方法。
• invokeinterface。用于调用接口方法，会在运行时再确定一个实现该接口的对象。
• invokedynamic。先在运行时动态解析出调用点限定符所引用的方法，然后再执行该方法。前面4条调用指令，分派逻辑都固化在Java虚拟机内部，而invokedynamic指令的分派逻辑是由用户设定的引导方法来决定的。

只要能被invokestatic和invokespecial指令调用的方法，都可以在解析阶段中确定唯一的调用版本，Java语言里符合这个条件的方法共有静态方法、私有方法、实例构造器、父类方法4种，再加上被final修饰的方法（尽管它使用invokevirtual指令调用），这5种方法调用会在类加载的时候就可以把符号引用解析为该方法的直接引用。这些方法统称为“非虚方法”（Non-Virtual Method），与之相反，其他方法就被称为“虚方法”（Virtual Method）。

解析调用一定是个静态的过程，在编译期间就完全确定，在类加载的解析阶段就会把涉及的符号引用全部转变为明确的直接引用，不必延迟到运行期再去完成。而另一种主要的方法调用形式：分派（Dispatch）调用则要复杂许多，它可能是静态的也可能是动态的，按照分派依据的宗量数可分为单分派和多分派。这两类分派方式两两组合就构成了静态单分派、静态多分派、动态单分派、动态多分派4种分派组合情况。

分派

1.静态分派

变量的“静态类型”（Static Type），或者叫“外观类型”（Apparent Type），变量的“实际类型”（Actual Type）或者叫“运行时类型”（Runtime Type）。静态类型和实际类型在程序中都可能会发生变化，区别是静态类型的变化仅仅在使用时发生，变量本身的静态类型不会被改变，并且最终的静态类型是在编译期可知的；而实际类型变化的结果在运行期才可确定，编译器在编译程序的时候并不知道一个对象的实际类型是什么。
所有依赖静态类型来决定方法执行版本的分派动作，都称为静态分派。静态分派的最典型应用表现就是方法重载。静态分派发生在编译阶段，因此确定静态分派的动作实际上不是由虚拟机来执行的，这点也是为何一些资料选择把它归入“解析”而不是“分派”的原因。

2.动态分派

在运行期根据实际类型确定方法执行版本的分派过程称为动态分派。
既然这种多态性的根源在于虚方法调用指令invokevirtual的执行逻辑，那自然我们得出的结论就只会对方法有效，对字段是无效的，因为字段不使用这条指令。事实上，在Java里面只有虚方法存在，字段永远不可能是虚的，换句话说，字段永远不参与多态，哪个类的方法访问某个名字的字段时，该名字指的就是这个类能看到的那个字段。当子类声明了与父类同名的字段时，虽然在子类的内存中两个字段都会存在，但是子类的字段会遮蔽父类的同名字段。

3.单分派与多分派

方法的接收者与方法的参数统称为方法的宗量。根据分派基于多少种宗量，可以将分派划分为单分派和多分派两种。单分派是根据一个宗量对目标方法进行选择，多分派则是根据多于一个宗量对目标方法进行选择。

如今（直至本书编写的Java 12和预览版的Java 13）的Java语言是一门静态多分派、动态单分派的语言。

4.虚拟机动态分派的实现

动态分派是执行非常频繁的动作，而且动态分派的方法版本选择过程需要运行时在接收者类型的方法元数据中搜索合适的目标方法，因此，Java虚拟机实现基于执行性能的考虑，真正运行时一般不会如此频繁地去反复搜索类型元数据。面对这种情况，一种基础而且常见的优化手段是为类型在方法区中建立一个虚方法表（Virtual Method Table，也称为vtable，与此对应的，在invokeinterface执行时也会用到接口方法表——Interface Method Table，简称itable），使用虚方法表索引来代替元数据查找以提高性能。

虚方法表中存放着各个方法的实际入口地址。如果某个方法在子类中没有被重写，那子类的虚方法表中的地址入口和父类相同方法的地址入口是一致的，都指向父类的实现入口。如果子类中重写了这个方法，子类虚方法表中的地址也会被替换为指向子类实现版本的入口地址。

动态类型语言支持

invokedynamic指令。这条新增加的指令是JDK 7的项目目标：实现动态类型语言（Dynamically Typed Language）支持而进行的改进之一，也是为JDK 8里可以顺利实现Lambda表达式而做的技术储备。

动态类型语言

动态类型语言的关键特征是它的类型检查的主体过程是在运行期而不是编译期进行的，满足这个特征的语言有很多，常用的包括：APL、Clojure、Erlang、Groovy、JavaScript、Lisp、Lua、PHP、Prolog、Python、Ruby、Smalltalk、Tcl，等等。那相对地，在编译期就进行类型检查过程的语言，譬如C++和Java等就是最常用的静态类型语言。
静态类型语言能够在编译期确定变量类型，最显著的好处是编译器可以提供全面严谨的类型检查，这样与数据类型相关的潜在问题就能在编码时被及时发现，利于稳定性及让项目容易达到更大的规模。而动态类型语言在运行期才确定类型，这可以为开发人员提供极大的灵活性，某些在静态类型语言中要花大量臃肿代码来实现的功能，由动态类型语言去做可能会很清晰简洁，清晰简洁通常也就意味着开发效率的提升。

Java与动态类型

java.lang.invoke包

这个包的主要目的是在之前单纯依靠符号引用来确定调用的目标方法这条路之外，提供一种新的动态确定目标方法的机制，称为“方法句柄”（Method Handle）。

invokedynamic指令

每一处含有invokedynamic指令的位置都被称作“动态调用点（Dynamically-Computed Call Site）”，这条指令的第一个参数不再是代表方法符号引用的CONSTANT_Methodref_info常量，而是变为JDK 7时新加入的CONSTANT_InvokeDynamic_info常量，从这个新常量中可以得到3项信息：引导方法（Bootstrap Method，该方法存放在新增的BootstrapMethods属性中）、方法类型（MethodType）和名称。引导方法是有固定的参数，并且返回值规定是java.lang.invoke.CallSite对象，这个对象代表了真正要执行的目标方法调用。根据CONSTANT_InvokeDynamic_info常量中提供的信息，虚拟机可以找到并且执行引导方法，从而获得一个CallSite对象，最终调用到要执行的目标方法上。

基于栈的字节码解释执行引擎

解析执行

在Java语言中，Javac编译器完成了程序代码经过词法分析、语法分析到抽象语法树，再遍历语法树生成线性的字节码指令流的过程。因为这一部分动作是在Java虚拟机之外进行的，而解释器在虚拟机的内部，所以Java程序的编译就是半独立的实现。

基于栈的指令集与基于寄存器的指令集

Javac编译器输出的字节码指令流，基本上是一种基于栈的指令集架构（Instruction Set Architecture，ISA），字节码指令流里面的指令大部分都是零地址指令，它们依赖操作数栈进行工作。
与之相对的另外一套常用的指令集架构是基于寄存器的指令集，最典型的就是x86的二地址指令集，如果说得更通俗一些就是现在我们主流PC机中物理硬件直接支持的指令集架构，这些指令依赖寄存器进行工作。

基于栈的指令集主要优点是可移植，因为寄存器由硬件直接提供，程序直接依赖这些硬件寄存器则不可避免地要受到硬件的约束。例如现在32位80x86体系的处理器能提供了8个32位的寄存器，而ARMv6体系的处理器（在智能手机、数码设备中相当流行的一种处理器）则提供了30个32位的通用寄存器，其中前16个在用户模式中可以使用。如果使用栈架构的指令集，用户程序不会直接用到这些寄存器，那就可以由虚拟机实现来自行决定把一些访问最频繁的数据（程序计数器、栈顶缓存等）放到寄存器中以获取尽量好的性能，这样实现起来也更简单一些。栈架构的指令集还有一些其他的优点，如代码相对更加紧凑（字节码中每个字节就对应一条指令，而多地址指令集中还需要存放参数）、编译器实现更加简单（不需要考虑空间分配的问题，所需空间都在栈上操作）等。
栈架构指令集的主要缺点是理论上执行速度相对来说会稍慢一些，所有主流物理机的指令集都是寄存器架构也从侧面印证了这点。不过这里的执行速度是要局限在解释执行的状态下，如果经过即时编译器输出成物理机上的汇编指令流，那就与虚拟机采用哪种指令集架构没有什么关系了。

基于栈的解释器执行过程
