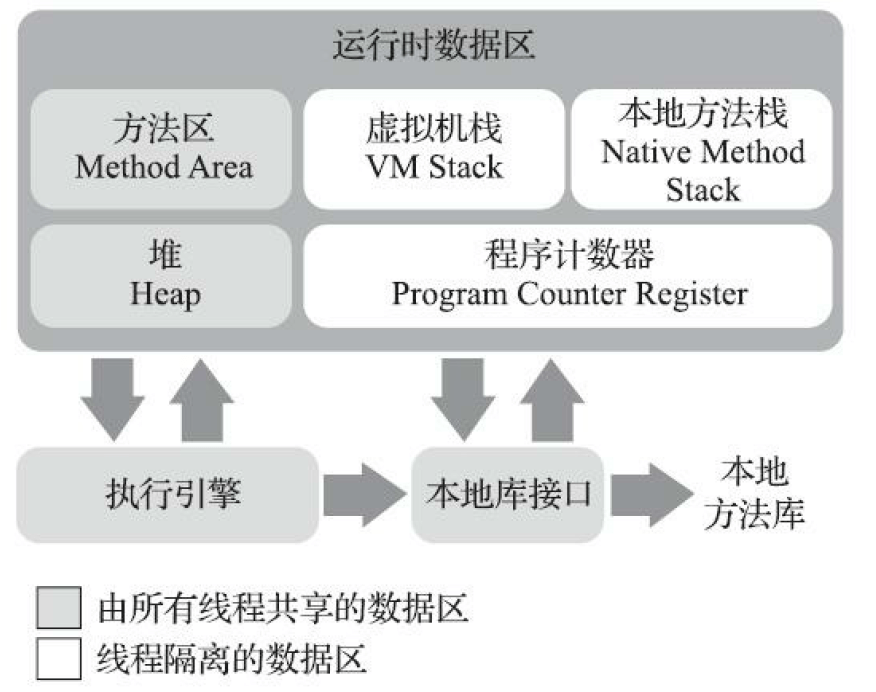

运行时数据区

Java虚拟机管理的内存包括以下几个运行时数据区：

程序计数器（Program Counter Register)

一块较小的内存空间，看作是当前线程所执行的字节码的行号指示器。
字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令，它是程序控制流的指示器，分支、循环、跳转、异常处理、线程恢复等基础功能都需要以来这个计数器来完成。
Java虚拟机的多线程是通过线程轮流切换、分配处理器执行时间的方式来实现的，在任何确定时刻，一个处理器（对于多核处理器来说是一个内核）都只会执行一条线程中的指令。因此，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各条线程之间计数器互不影响，独立存储，这类内存区域为“线程私有”的内存。
正在执行：

  • Java方法，计数器记录的是正在执行的虚拟机字节码指令的地址；
  • 本地Native方法：计数器值为空（Undefined）。Native Method就是一个java调用非java代码的接口。一个Native Method是这样一个java的方法：该方法的实现由非java语言实现，比如C。

异常状况：此内存区域是唯一一个在《Java虚拟机规范》中没有规定任何OutOfMemoryError情况的区域。原因：程序计数器记录指令的偏移地址，这个地址的值其范围是可知晓的，所以在程序计数器建立之初就能分配一个绝对不会溢出的内存。

Java虚拟机栈（Java Virtual Machine Stack）

线程私有的，生命周期与线程相同。
虚拟机栈描述的是Java方法执行的线程内存模型：
每个方法被执行的时候，Java虚拟机都会同步创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态连接、方法出口等信息。每一个方法被调用直至执行完毕的过程，就对应着一个栈帧在虚拟机栈中从入栈到出栈的过程。
局部变量表：存放编译器可知的各种Java虚拟机基本数据类型（boolean、byte、char、short、int、float、long、double）、对象引用（reference类型，它并不等同于对象本身，可能是一个指向对象起始地址的引用指针，也可能是指向一个代表对象的句柄或者其他与此对象相关的位置）和returnAddress类型（指向了一条字节码指令的地址）。
局部变量槽（Slot）：上述数据类型在局部变量表中的存储空间中的表示形式，其中64位长度的long和double类型的数据会占用两个变量槽，其余的数据只会占用一个。
局部变量表所需的内存空间在编译期间完成分配，当进入一个方法时，这个方法需要在栈帧中分配多大的局部变量空间是完全确定的，在方法运行期间不会改变局部变量表的大小。注意，这里说的“大小”是指变量槽的数量，虚拟机真正使用多大的内存空间（譬如按照1个变量槽占用32个比特、64个比特，或者更多）来实现一个变量槽，这是完全由具体的虚拟机实现自行决定的事情。

异常状况：

  • 如果线程请求的栈深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；
  • 如果Java虚拟机栈容量可以动态扩展，当栈扩展时无法申请到足够的内存会抛出OutOfMemoryError异常。

本地方法栈（Native Method Stacks)

为虚拟机使用到的本地（Native）方法服务。
《Java虚拟机规范》对本地方法栈中方法使用的语言、使用方式与数据结构并没有任何强制规定，因此具体的虚拟机可以根据需要自由实现它，甚至有的Java虚拟机（譬如Hot-Spot虚拟机）直接就把本地方法栈和虚拟机栈合二为一。

异常状况：与虚拟机栈一样，本地方法栈也会在栈深度溢出或者栈扩展失败时分别抛出StackOverflowError和OutOfMemoryError异常。

Java堆（Java Heap）

对于Java应用程序来说，Java堆（Java Heap）是虚拟机所管理的内存中最大的一块。Java堆是被所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，Java世界里“几乎”所有的对象实例都在这里分配内存。在《Java虚拟机规范》中对Java堆的描述是：“所有的对象实例以及数组都应当在堆上分配[1]”。
Java堆是垃圾收集器管理的内存区域，也被称作“GC堆（Garbage Collected Heap）”。
如果从分配内存的角度看，所有线程共享的Java堆中可以划分出多个线程私有的分配缓冲区（Thread Local Allocation Buffer，TLAB），以提升对象分配时的效率。不过无论从什么角度，无论如何划分，都不会改变Java堆中存储内容的共性，无论是哪个区域，存储的都只能是对象的实例，将Java堆细分的目的只是为了更好地回收内存，或者更快地分配内存。
根据《Java虚拟机规范》的规定，Java堆可以处于物理上不连续的内存空间中，但在逻辑上它应该被视为连续的。但对于大对象（典型的如数组对象），多数虚拟机实现出于实现简单、存储高效的考虑，很可能会要求连续的内存空间。
Java堆既可以被实现成固定大小的，也可以是可扩展的，不过当前主流的Java虚拟机都是按照可扩展来实现的（通过参数-Xmx和-Xms设定）。

异常状况：如果在Java堆中没有内存完成实例分配，并且堆也无法再扩展时，Java虚拟机将会抛出OutOfMemoryError异常。

方法区（Method Area）

各个线程共享的内存区域，它用于存储已被虚拟机加载的类型信息、常量、静态变量、即时编译器编译后的代码缓存等数据。
虽然《Java虚拟机规范》中把方法区描述为堆的一个逻辑部分，但是它却有一个别名叫作“非堆”（Non-Heap），目的是与Java堆区分开来。
JDK6：存在永久代；
JDK7：存在永久代，但已经将字符串常量池、静态变量等移出；
JDK8：完全废弃永久代，改用本地内存中实现的元空间(Metaspace)；
《Java虚拟机规范》对方法区的约束是非常宽松的，除了和Java堆一样不需要连续的内存和可以选择固定大小或者可扩展外，甚至还可以选择不实现垃圾收集。相对而言，垃圾收集行为在这个区域的确是比较少出现的，但并非数据进入了方法区就如永久代的名字一样“永久”存在了。这区域的内存回收目标主要是针对常量池的回收和对类型的卸载。回收效果比较难令人满意，尤其是类型的卸载，条件相当苛刻，但是这部分区域的回收有时又确实是必要的。

异常状况：根据《Java虚拟机规范》的规定，如果方法区无法满足新的内存分配需求时，将抛出OutOfMemoryError异常。

运行时常量池（Runtime Constant Pool）

属于方法区的一部分。
Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项信息是常量池表（Constant Pool Table），用于存放编译期生成的各种字面量与符号引用，这部分内容将在类加载后存放到方法区的运行时常量池中。
除了保存Class文件中描述的符号引用外，还会把由符号引用翻译出来的直接引用也存储在运行时常量池中。
动态性：Java语言并不要求常量一定只有编译期才能产生，也就是说，并非预置入Class文件中常量池的内容才能进入方法区运行时常量池，运行期间也可以将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的intern()方法。

异常状况：既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出OutOfMemoryError异常。

直接内存（Direct Memory）

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是《Java虚拟机规范》中定义的内存区域。但是这部分内存也被频繁地使用，而且也可能导致OutOfMemoryError异常出现。
在JDK 1.4中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方式，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆里面的DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。
Java直接内存原理
本机直接内存的分配不会受到Java堆大小的限制，但是，既然是内存，则肯定还是会受到本机总内存（包括物理内存、SWAP分区或者分页文件）大小以及处理器寻址空间的限制，一般服务器管理员配置虚拟机参数时，会根据实际内存去设置-Xmx等参数信息，但经常忽略掉直接内存，使得各个内存区域总和大于物理内存限制（包括物理的和操作系统级的限制），从而导致动态扩展时出现OutOfMemoryError异常。

HotSpot虚拟机对象

对象的创建

说明：以下仅限于普通对象，不包括数组和class对象。
创建过程：

  1. 当Java虚拟机遇到一条字节码new指令时，首先将去检查这个指令的参数是否能在常量池中定位到一个类的符号引用，并且检查这个符号引用代表的类是否已被加载、解析和初始化过。如果没有，那必须先执行相应的类加载过程。
  2. 在类加载检查通过后，接下来虚拟机将为新生对象分配内存。对象所需内存的大小在类加载完成后便可完全确定。
  3. 内存分配完成之后，虚拟机必须将分配到的内存空间（但不包括对象头）都初始化为零值，如果使用了TLAB的话，这一项工作也可以提前至TLAB分配时顺便进行。这步操作保证了对象的实例字段在Java代码中可以不赋初始值就直接使用，使程序能访问到这些字段的数据类型所对应的零值。
  4. ava虚拟机还要对对象进行必要的设置，例如这个对象是哪个类的实例、如何才能找到类的元数据信息、对象的哈希码（实际上对象的哈希码会延后到真正调用Object::hashCode()方法时才计算）、对象的GC分代年龄等信息。这些信息存放在对象的对象头（Object Header）之中。根据虚拟机当前运行状态的不同，如是否启用偏向锁等，对象头会有不同的设置方式。

分配内存的两种方式：

  • 指针碰撞（Bump The Pointer）：假设Java堆中内存是绝对规整的，所有被使用过的内存都被放在一边，空闲的内存被放在另一边，中间放着一个指针作为分界点的指示器，那所分配内存就仅仅是把那个指针向空闲空间方向挪动一段与对象大小相等的距离。例如使用Serial、ParNew等带压缩整理过程的收集器，简单高效。
  • 空闲列表（Free List）：但如果Java堆中的内存并不是规整的，已被使用的内存和空闲的内存相互交错在一起，那就没有办法简单地进行指针碰撞了，虚拟机就必须维护一个列表，记录上哪些内存块是可用的，在分配的时候从列表中找到一块足够大的空间划分给对象实例，并更新列表上的记录。例如使用CMS这种基于清除（Sweep）算法的收集器。

线程安全的问题，有两种解决方案：
一种是对分配内存空间的动作进行同步处理——实际上虚拟机是采用CAS配上失败重试的方式保证更新操作的原子性；
另外一种是把内存分配的动作按照线程划分在不同的空间之中进行，即每个线程在Java堆中预先分配一小块内存，称为本地线程分配缓冲（Thread Local AllocationBuffer，TLAB），哪个线程要分配内存，就在哪个线程的本地缓冲区中分配，只有本地缓冲区用完了，分配新的缓存区时才需要同步锁定。虚拟机是否使用TLAB，可以通过-XX：+/-UseTLAB参数来设定。

对象的内存布局

在HotSpot虚拟机里，对象在堆内存中的存储布局可以划分为三个部分：

  • 对象头（Header）
  • 实例数据（Instance Data）
  • 对齐填充（padding）

对象头

  1. 用于存储对象自身的运行时数据，如如哈希码（HashCode）、GC分代年龄、锁状态标志、线程持有的锁、偏向线程ID、偏向时间戳等，这部分数据的长度在32位和64位的虚拟机（未开启压缩指针）中分别为32个比特和64个比特，官方称它为“Mark Word”。
  2. 类型指针，对象指向它的类型元数据的指针，Java虚拟机通过这个指针来确定该对象是哪个类的实例。并不是所有的虚拟机实现都必须在对象数据上保留类型指针，换句话说，查找对象的元数据信息并不一定要经过对象本身。，如果对象是一个Java数组，那在对象头中还必须有一块用于记录数组长度的数据，因为虚拟机可以通过普通Java对象的元数据信息确定Java对象的大小，但是如果数组的长度是不确定的，将无法通过元数据中的信息推断出数组的大小。

实例数据

对象真正存储的有效信息。
我们在程序代码里面所定义的各种类型的字段内容，无论是从父类继承下来的，还是在子类中定义的字段都必须记录起来。这部分的存储顺序会受到虚拟机分配策略参数（-XX：FieldsAllocationStyle参数）和字段在Java源码中定义顺序的影响。HotSpot虚拟机默认的分配顺序为longs/doubles、ints、shorts/chars、bytes/booleans、oops（OrdinaryObject Pointers，OOPs），从以上默认的分配策略中可以看到，相同宽度的字段总是被分配到一起存放，在满足这个前提条件的情况下，在父类中定义的变量会出现在子类之前。如果HotSpot虚拟机的+XX：CompactFields参数值为true（默认就为true），那子类之中较窄的变量也允许插入父类变量的空隙之中，以节省出一点点空间。

对齐填充

并不是必然存在的，也没有特别的含义，它仅仅起着占位符的作用。
由于HotSpot虚拟机的自动内存管理系统要求对象起始地址必须是8字节的整数倍，换句话说就是任何对象的大小都必须是8字节的整数倍。对象头部分已经被精心设计成正好是8字节的倍数（1倍或者2倍），因此，如果对象实例数据部分没有对齐的话，就需要通过对齐填充来补全。

对象的访问定位

Java程序会通过栈上的reference数据（一个指向对象的引用）来操作堆上的具体对象。
对象访问方式也是由虚拟机实现而定的，主流的访问方式主要有两种：

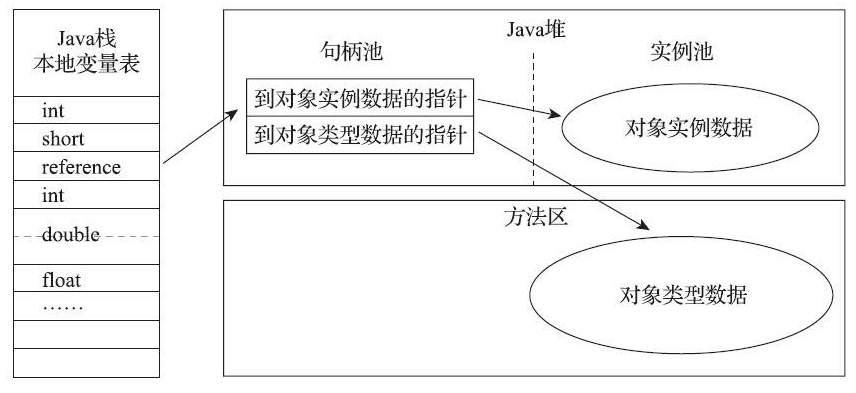

使用句柄

Java堆中将可能会划分出一块内存来作为句柄池，reference中存储的就是对象的句柄地址，而句柄中包含了对象实例数据与类型数据各自具体的地址信息，其结构如图所示。

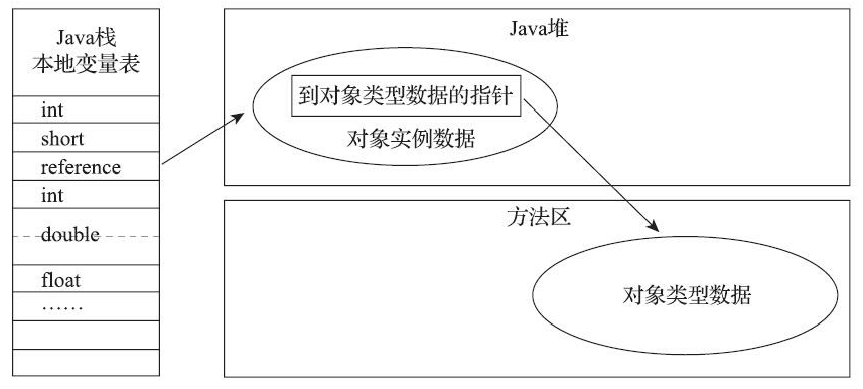

使用直接指针访问

Java堆中对象的内存布局就必须考虑如何放置访问类型数据的相关信息，reference中存储的直接就是对象地址，如果只是访问对象本身的话，就不需要多一次间接访问的开销，如图所示。
比较：
使用句柄来访问的最大好处就是reference中存储的是稳定句柄地址，在对象被移动（垃圾收集时移动对象是非常普遍的行为）时只会改变句柄中的实例数据指针，而reference本身不需要被修改。
使用直接指针来访问最大的好处就是速度更快，它节省了一次指针定位的时间开销，由于对象访问在Java中非常频繁，因此这类开销积少成多也是一项极为可观的执行成本，就本书讨论的主要虚拟机HotSpot而言，它主要使用第二种方式进行对象访问（有例外情况，如果使用了Shenandoah收集器的话也会有一次额外的转发），但从整个软件开发的范围来看，在各种语言、框架中使用句柄来访问的情况也十分常见。

OutOfMemoryError异常

Java堆溢出

Java堆用于储存对象实例，我们只要不断地创建对象，并且保证GC Roots到对象之间有可达路径来避免垃圾回收机制清除这些对象，那么随着对象数量的增加，总容量触及最大堆的容量限制后就会产生内存溢出异常。

虚拟机栈和本地方法栈溢出

由于HotSpot虚拟机中并不区分虚拟机栈和本地方法栈，因此对于HotSpot来说，-Xoss参数（设置本地方法栈大小）虽然存在，但实际上是没有任何效果的，栈容量只能由-Xss参数来设定。关于虚拟机栈和本地方法栈，在《Java虚拟机规范》中描述了两种异常：
1）如果线程请求的栈深度大于虚拟机所允许的最大深度，将抛出StackOverflowError异常。
2）如果虚拟机的栈内存允许动态扩展，当扩展栈容量无法申请到足够的内存时，将抛出OutOfMemoryError异常。
《Java虚拟机规范》明确允许Java虚拟机实现自行选择是否支持栈的动态扩展，而HotSpot虚拟机的选择是不支持扩展，所以除非在创建线程申请内存时就因无法获得足够内存而出现OutOfMemoryError异常，否则在线程运行时是不会因为扩展而导致内存溢出的，只会因为栈容量无法容纳新的栈帧而导致StackOverflowError异常。

方法区和运行时常量池溢出

方法区溢出也是一种常见的内存溢出异常，一个类如果要被垃圾收集器回收，要达成的条件是比较苛刻的。在经常运行时生成大量动态类的应用场景里，就应该特别关注这些类的回收状况。这类场景除了之前提到的程序使用了CGLib字节码增强和动态语言外，常见的还有：大量JSP或动态产生JSP文件的应用（JSP第一次运行时需要编译为Java类）、基于OSGi的应用（即使是同一个类文件，被不同的加载器加载也会视为不同的类）等。

本机直接内存溢出

直接内存（Direct Memory）的容量大小可通过-XX：MaxDirectMemorySize参数来指定，如果不去指定，则默认与Java堆最大值（由-Xmx指定）一致。
由直接内存导致的内存溢出，一个明显的特征是在Heap Dump文件中不会看见有什么明显的异常情况，如果读者发现内存溢出之后产生的Dump文件很小，而程序中又直接或间接使用了DirectMemory（典型的间接使用就是NIO），那就可以考虑重点检查一下直接内存方面的原因了。
