概念

静态建模展示的是系统的结构不会随着时间的改变而改变，特别是中的的类、这些类的熟悉，类直接的关系以及每个类的操作。
静态建模通常是整个系统的实体类的关系，也有与系统交互的类的关系的类图

边界类图

方法

边界类图的设计，需要将银行系统看成一个聚合类，它的功能的与‘银行系统’交互的外部类。

分析

通过问题描述，我们可以知道，ATM机含有读卡器、吐钞器、键盘、显示器、和打印机构成，而用户也是通过这些设备来和ATM机交互。

而ATM操作员可以直接与系统交互。

建模

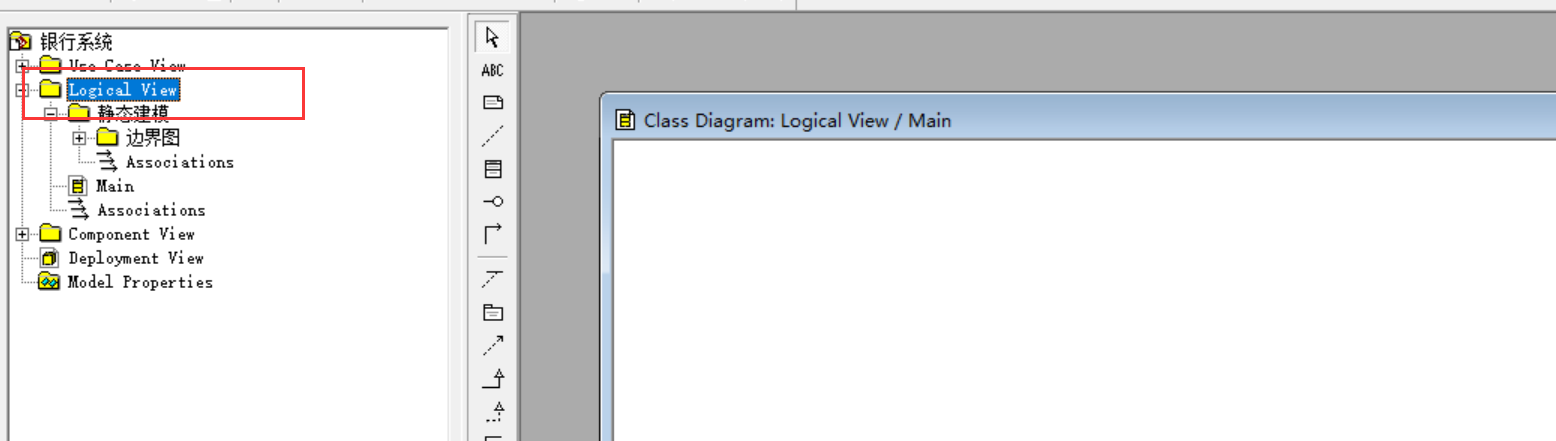

位置

在这个里面创建静态建模。

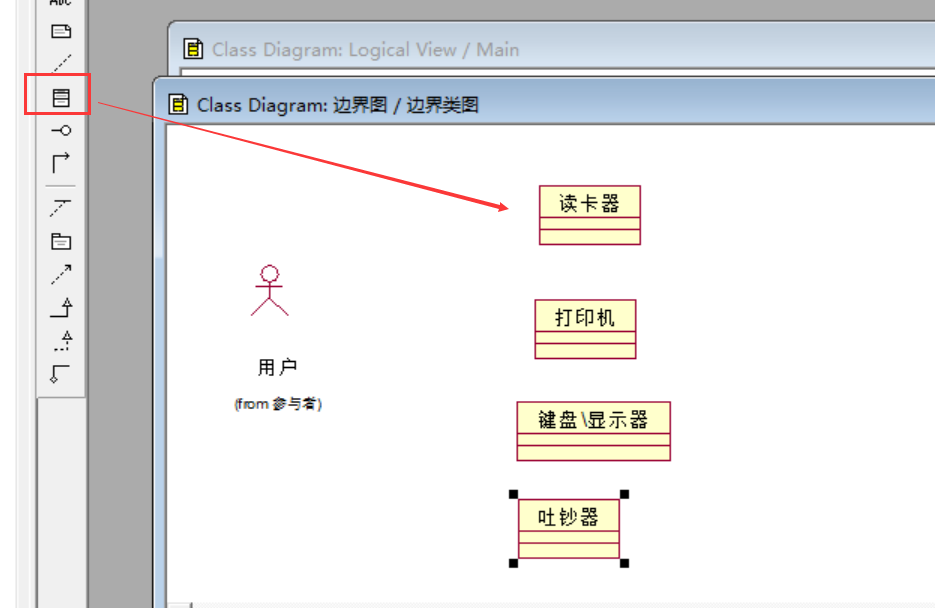

创建类图


修改类图类型

类图包括边界类，实体类，控制类，这里的类是与参与者交互的了，为边界类，所以要i需改类型。

双击类，进入修改页面
另外两种类型（演示）：

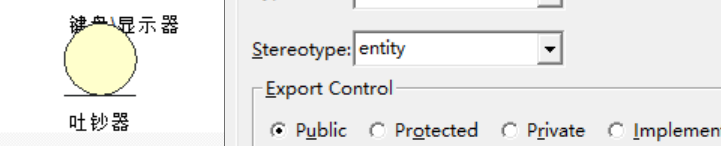

实体类：

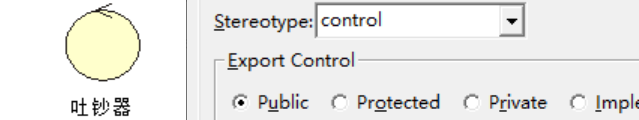

控制类：

阶元

即类和类之间的关系，包括一对多，多对多等。
先使用连线将参与者和类（类和类）联系起来
这里是从参与者连接到边界类的，所以将参与者 看成A，边界类看成B。
双击连线，进行阶元的修改

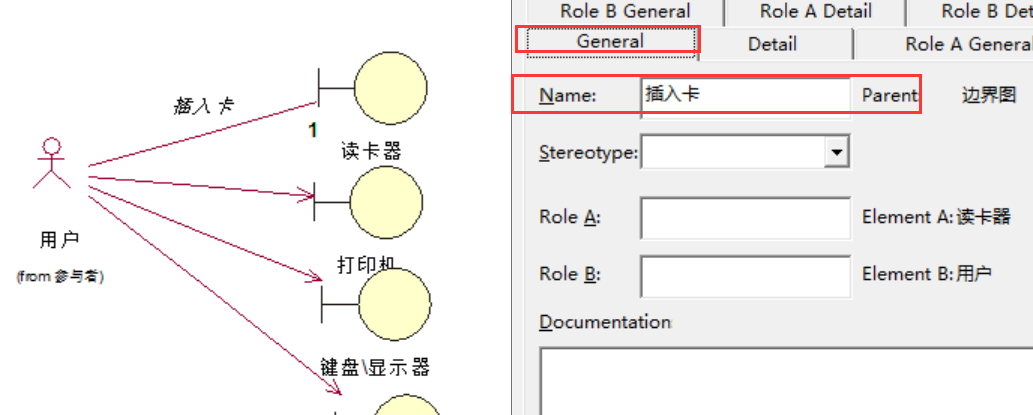

线段名称的修改

这里是的线是用户插入卡到读卡器，所以名称取为‘插入卡’

一个参与者可以使用几个读卡器

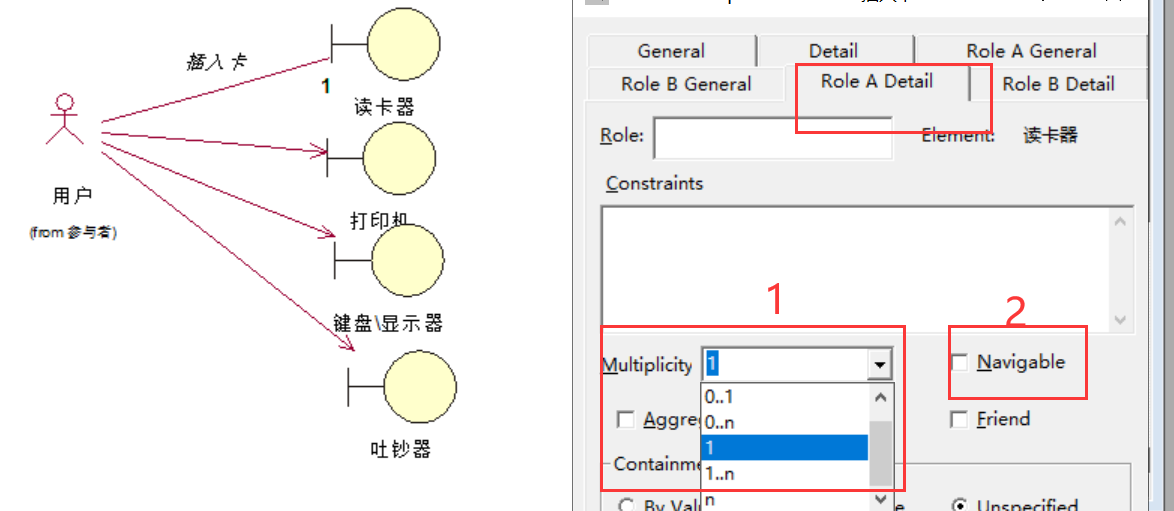

在前面，我们以及将参与者看成了A，所以对A的详细信息修改
第一处地方：代表一个用户对应几个读卡器的边界类
第二处地方：是否使用从A到B的箭头，勾选就是不使用箭头。若A和B的配置是一样的，那么两边都没箭头

同理对B进行详细的修改

最后读卡器的边界类：

概念静态模型——实体类

系统中实体类之间的关系，比如银行用于ATM机，则银行和ATM机之间就有了关系。
在设计概念静态模型的时候，需要分析系统中的实体类，以及实体类之间的关系。

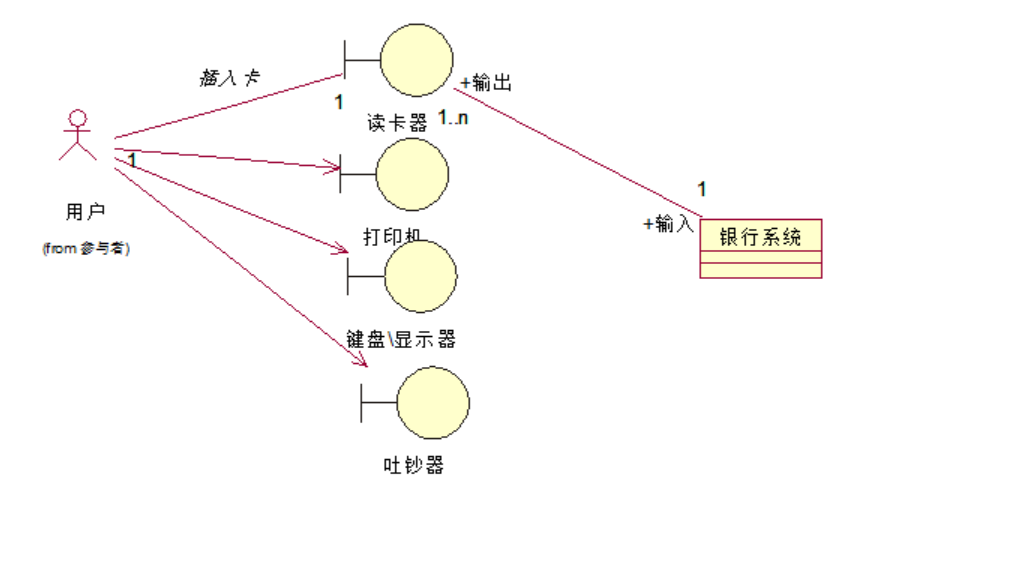

分析完之后，银行系统的概念静态模型图如下：
书P288，pdd：P308
