概念

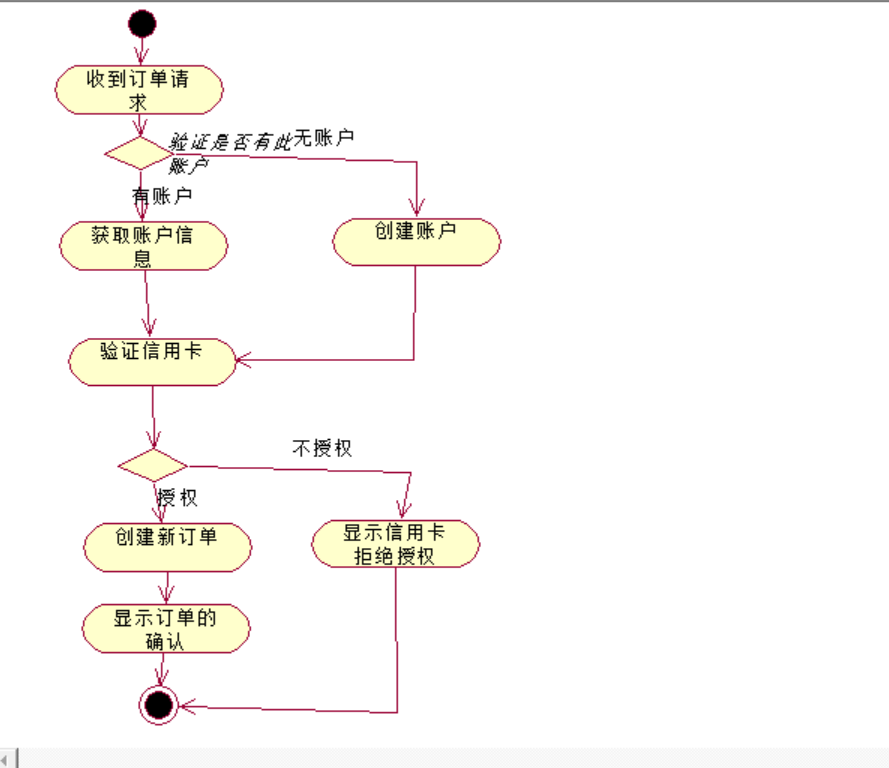

活动图是描述的控制流和活动中序列的uml图。活动图显示了活动序列，决策结点和循环，甚至并发的活动。
简单来说，活动图可以用来表示用来的执行步骤，包括主序列和所有的可替换序列。

活动图要根据用例的描述文档来建模。

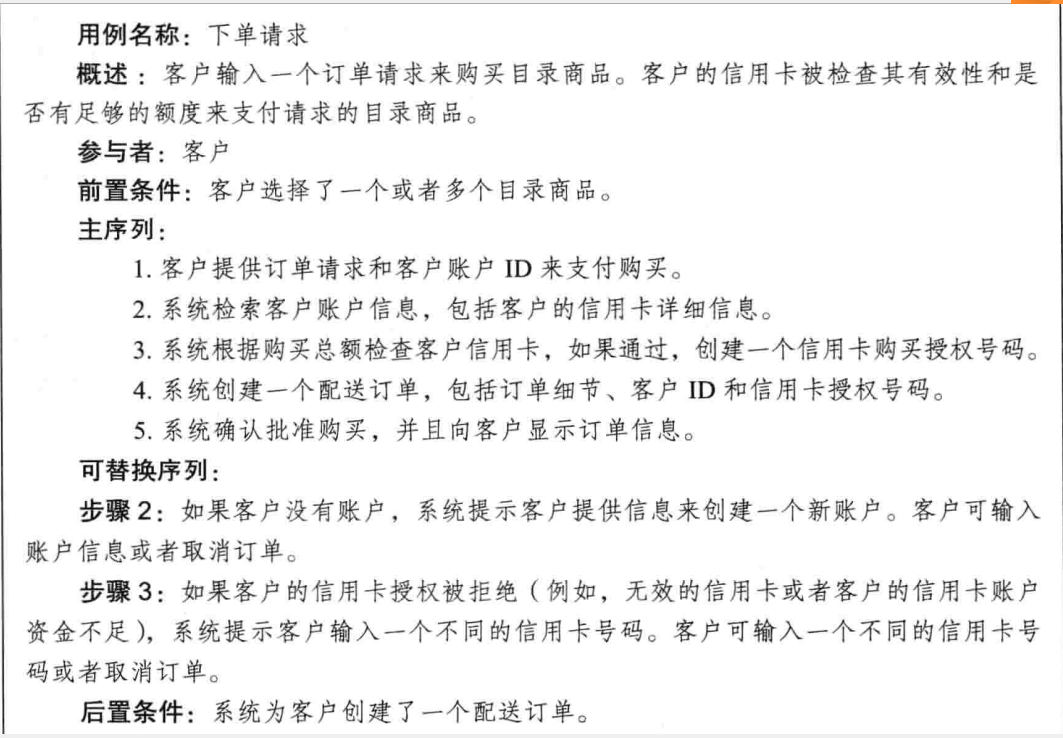

用例描述

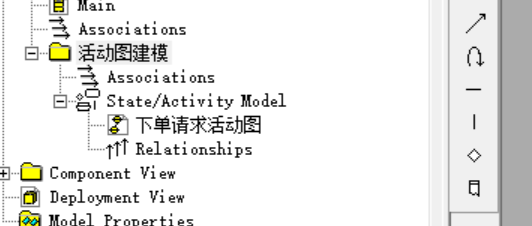

在新建的包中，选择activity diagram

动作状态(state/action)是指执行原子的、不可中断的动作，并在此动作完成后通过完成转换转向另一个状态的状态。动作状态使用平滑的圆角矩形表示，动作状态所表示的动作写在圆角矩形内部

活动状态是可分解的，不是原子的，其工作的完成需要一定的时间。可把动作状态看作活动状态的特例。
活动状态的表示图标也是平滑的圆角矩形，并可以在图标中给出入口动作和出口动作等信息。

泳道将活动图中的活动化分为若干组，并把每一组指定给负责这组活动的业务组织，通常为对象。
泳道区分了负责活动的对象，明确地表示了哪些活动是由哪些对象进行的。
每个活动只能明确地属于一个泳道。

简单来说，就是将活动图中的活动，按照对象进行分组。

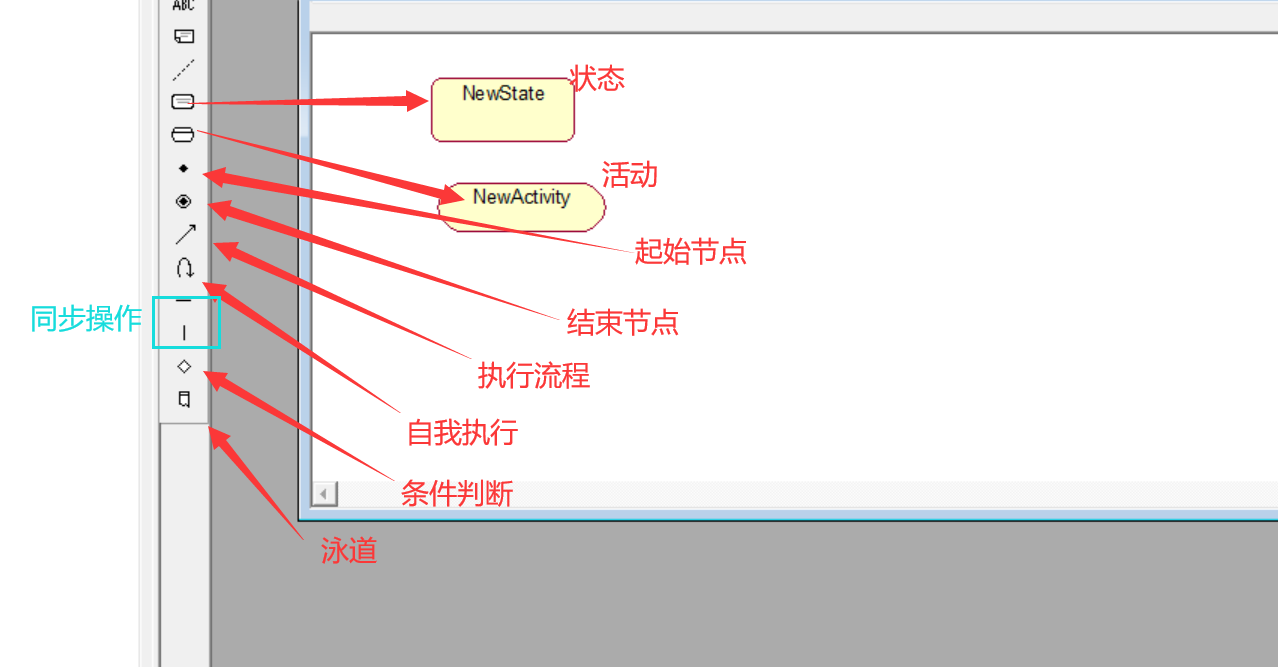

双击需要的图标，然后再绘画面板中点击一下，便可以出现相应的模块。

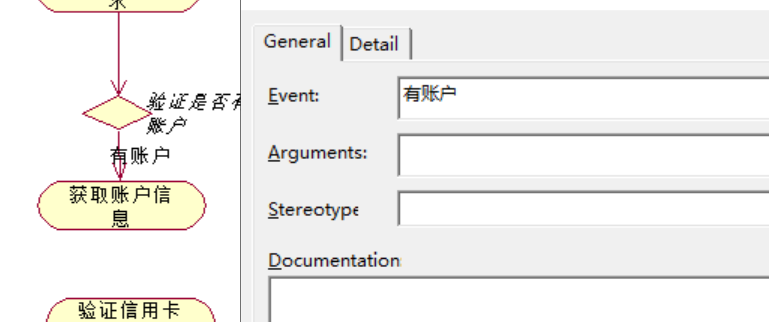

双击模块，便可以修改它的内容。基本的修改就是修改它的名称。
