概念

用例建模是一种描述系统的功能性需求的方法。系统的输入和输出首先用用例图来描述，然后再用静态建模过程来细化。静态建模===> 系统实体类图。
功能性描述：为达到系统的目的系统必须提供的功能。
简要描述：

  • 参与者：对系统进行操作 的人或物
  • 用例：通常对数据库进行的一次操作便可以看作是一个用例

    Raltional Rose建模

    分析

    来对问题进行分析时，系统是atm取款机。能对取款机进行操作的就只有：用户、atm操作人员。
    用户对系统进行数据库的操作有：取款(修改余额信息)，转账(修改余额信息)，查询(对余额进行查询)。
    操作人员对数据库的操作有：添加atm机的余额。
    ============> 完善用例
    用户在进行三个操作的时候，都是需要登录验证的，可以把公共的部分提取出来，变成一个新用例
    操作人员对用例进行操作的时候，若打开，补充现金，关闭在同一个用例中，那么若打开之后停电，则会出现故障，故可以将补充现金的用例分开变成三个用例，即打开，补充，关闭。

    用例图的创建

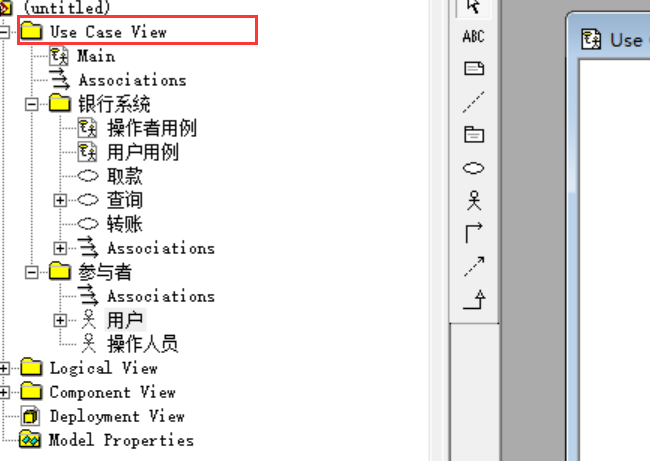

    用例图是在这个目录下画的，可以根据自己的需求创建文件夹。也可以在文件夹中创建一个画用例图的用例

    参与者和用例的创建

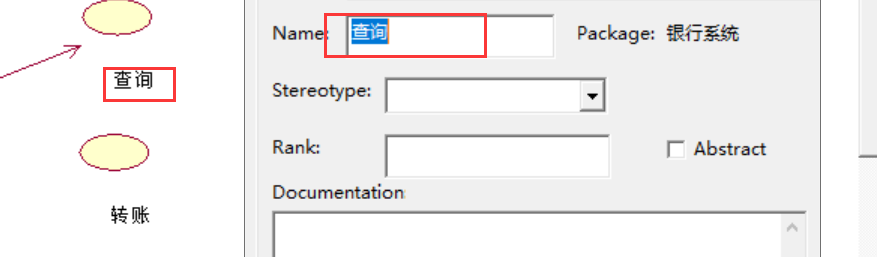

    可以双击参与者或用例进入页面修改信息

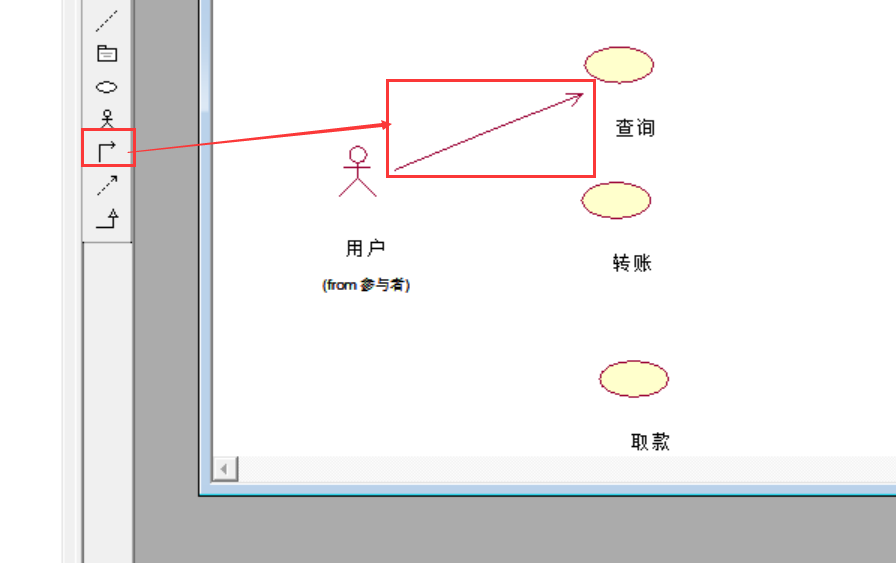

    连接

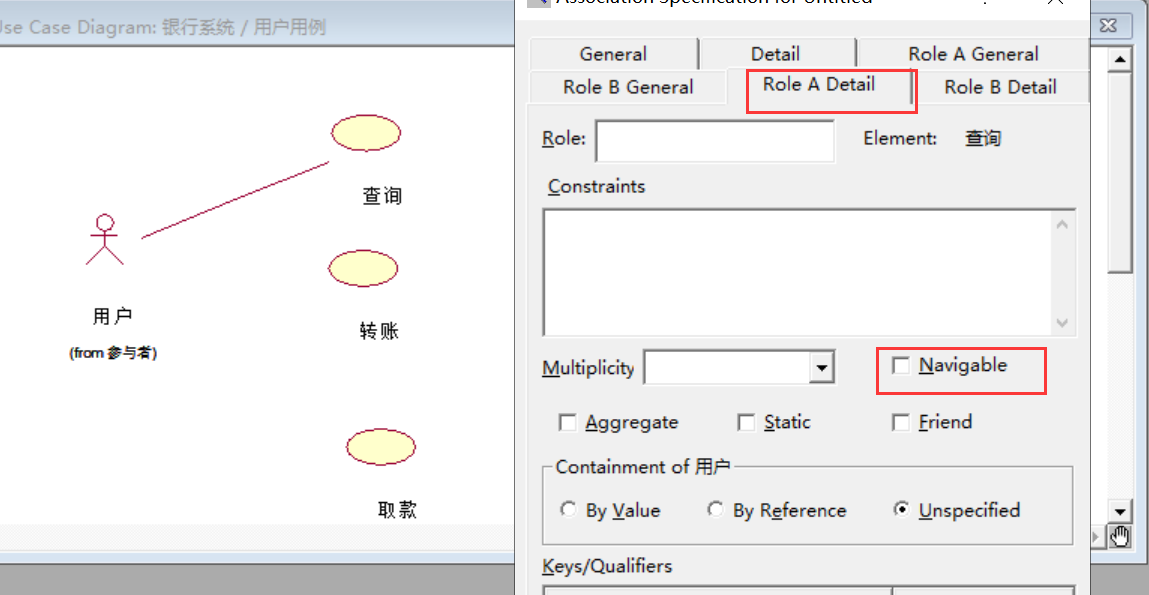

    默认是有箭头的。若要取消箭头，则双击。因为是用户指向查询，便将用户看成A，查询看成B，则

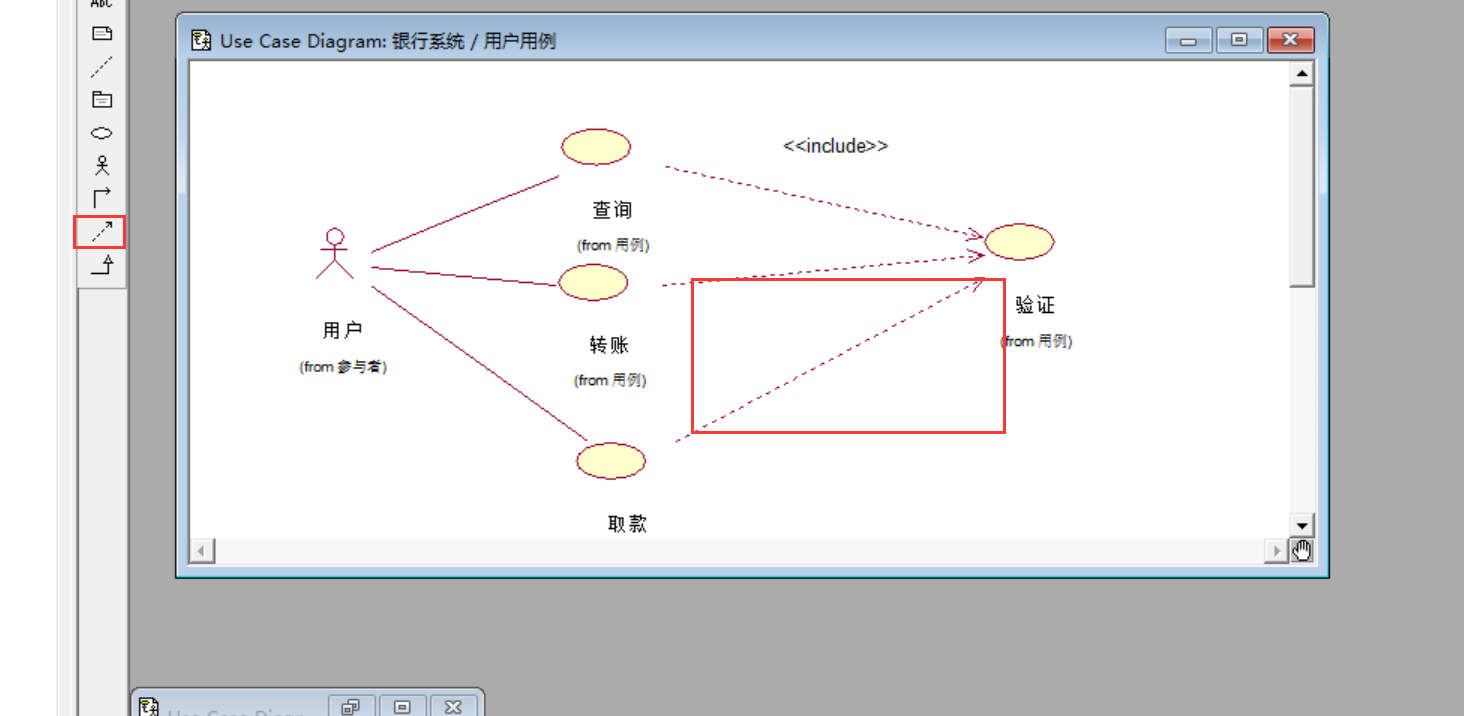

查询等用例中要包括验证的用例，所以需要将查询用例和验证用例连接

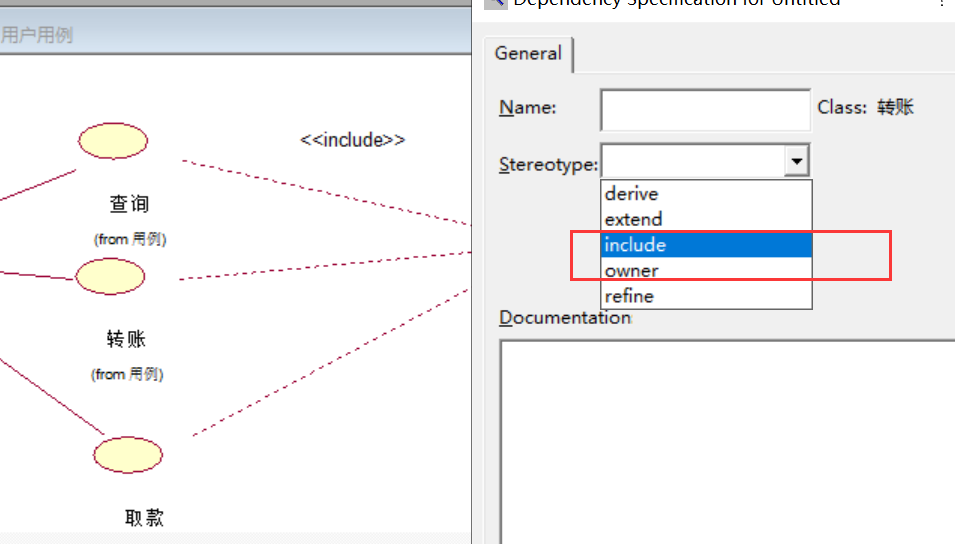

默认是没有关键字的，若要添加关键字，可以双击线条

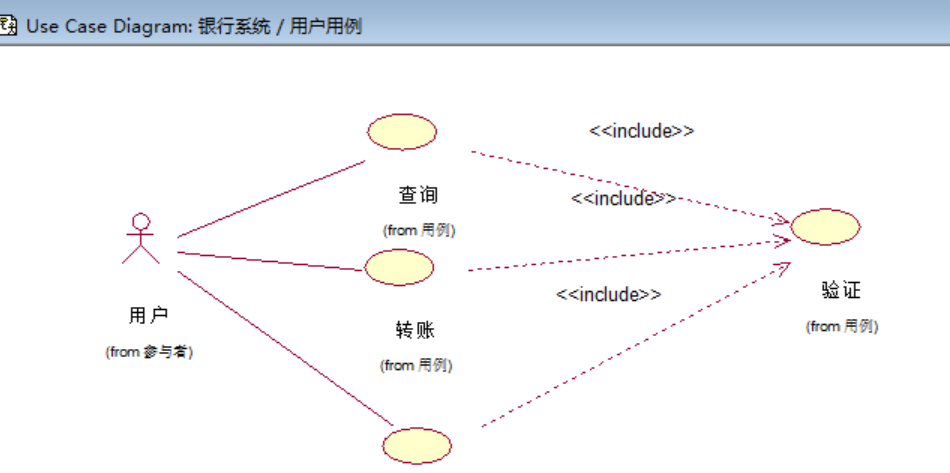

完整用例图

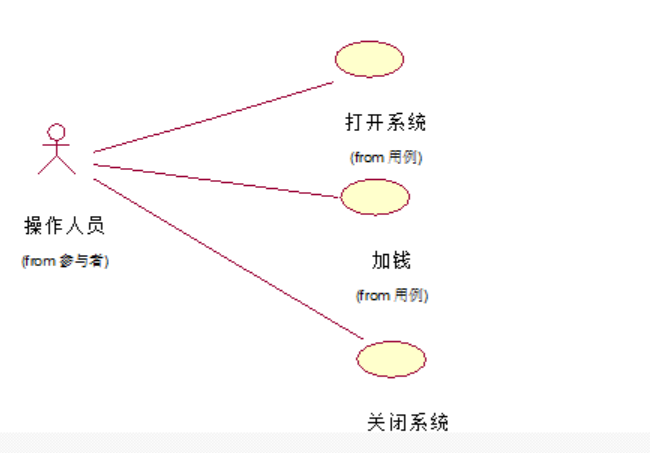

分开画
