前言

这篇文章是为了让大家了解在小视频或美图等软件中，如何利用OpenGL ES实现分屏滤镜，并理解实现的原理。

二分屏滤镜实现

首先看一下下图中的左边原图的纹理坐标。在纹理坐标系中，原点是在左下角。

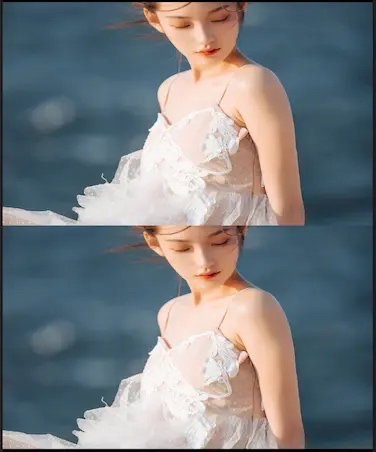

下图是我们需要实现的效果:
实现思路是这样的: 判断纹理的Y坐标，在 （0.0,0.5）和（0.5，1.0）坐标范围内填充为(0.25, 0.75)的纹理坐标区间，如下图所示，其实我们在二分屏中使用的是（0.25，0.75）这个区间内的纹理坐标。

为什么要使用(0.25,0.75)这个区间的纹理呢？

我这里是按一般情况来考虑的，也可以使用（0.15，0.65）这种的范围，根据自己的需求定吧，如果要使用(0.15,0.65),在计算的时候(0,0.5)区间内y坐标就要加上0.15，(0.5,1.0)区间内y坐标就要减去0.35。


GLSL实现代码如下，我这里加了注释，但是运行的时候最好删除中文注释，不然有可能会报错。

  1. precision highp float;
  2. uniform sampler2D Texture;
  3. varying vec2 TextureCoordsVarying;
  5. void main(void){
  6.     vec2 uv = TextureCoordsVarying.xy;
  7.     //判断坐标范围
  8.     if(uv.y >= 0.0 && uv.y <= 0.5){
  9.         //（0.0,0.5）->(0.5, 0.75)
  10.         uv.y = uv.y + 0.25;
  11.     }else{
  12.         // （0.5,1.0）->(0.5, 0.75)
  13.         uv.y = uv.y - 0.25;
  14.     }
  15.     vec4 mask = texture2D(Texture,uv);
  16.     gl_FragColor = vec4(mask.rgb,1.0);
  17. }

三分屏滤镜实现

需要实现的效果如下


实现思路:
和上面的二分屏类似，我们要填充的y坐标的纹理区间是(1.0/3.0,2.0/3.0),所以在(0,1.0/3.0)区间内的纹理坐标要加上1.0/3.0,在（1.0/3.0,2.0/3.0）区间内的纹理坐标不需要修改，在（2.0/3.0,1）区间内的纹理坐标要减去1.0/3.0.

GLSL代码如下:

  1. precision highp float;
  2. uniform sampler2D Texture;
  3. varying vec2 TextureCoordsVarying;
  5. void main(void){
  6.     vec2 uv = TextureCoordsVarying.xy;
  7.     if(uv.y >= 0.0 && uv.y <= 1.0/3.0){
  8.         uv.y = uv.y + 1.0 / 3.0;
  9.     }else if(uv.y >= 2.0 / 3.0){
  10.         uv.y = uv.y - 1.0/ 3.0 ;
  11.     }
  12.     vec4 mask = texture2D(Texture,uv);
  13.     gl_FragColor = vec4(mask.rgb,1.0);
  14. }

四分屏滤镜实现

需要实现的效果如下:

实现思路:
可以看到我们缩放了图片，图片的宽度和高度都变成了原来的一半。那么怎么缩放呢？
先从Y坐标来看，分成了两个区间(0,0.5)和(0.5,1)，要填充的纹理区间是(0,1),所以当uv.y <= 0.5 时，uv.y 2 就表示区间（0,1），uv.y >= 0.5时， (uv.y - 0.5) 2 表示区间(0,1)
同理，X坐标要填充的纹理区间也是（0，1），计算方式和计算y坐标一样。

GLSL代码如下:

  1. precision highp float;
  2. uniform sampler2D Texture;
  3. varying vec2 TextureCoordsVarying;
  5. void main(void){
  6.     vec2 uv = TextureCoordsVarying.xy;
  7.     if(uv.y <= 0.5){
  8.         uv.y = uv.y * 2.0;
  9.     }else{
  10.         uv.y = (uv.y - 0.5) * 2.0 ;
  11.     }
  12.     if(uv.x <= 0.5){
  13.         uv.x = uv.x * 2.0;
  14.     }else{
  15.         uv.x = (uv.x - 0.5) * 2.0 ;
  16.     }
  18.     gl_FragColor = texture2D(Texture,uv);
  19. }

九分屏滤镜实现

需要实现的效果如下:

实现思路: 其实这个和上面的四分屏实现思路是一样的，只不过这里是把图片缩小了1/3。
同理，从Y坐标来看，分为三个区间，（0，3/1 ), (3/1, 2/3), (3/2 , 1)

  • uv.y <= 1.0/3.0时， uv.y = uv.y * 3
  • uv.y 在1.0/3.0到2.0/3.0之间时， uv.y = (uv.y - 1.0/3.0) * 3
  • uv.y >= 2.0/3.0时， uv.y = (uv.y - 2.0/3.0) * 3

GLSL代码如下:

  1. precision highp float;
  2. uniform sampler2D Texture;
  3. varying vec2 TextureCoordsVarying;
  5. void main(void){
  6.     vec2 uv = TextureCoordsVarying.xy;
  7.      if(uv.y >= 0.0 && uv.y <= 1.0/3.0){
  8.         uv.y = uv.y * 3.0;
  9.     }else if(uv.y > 2.0 /3.0){
  10.         uv.y = (uv.y - 2.0 / 3.0) * 3.0 ;
  11.     }else{
  12.         uv.y = (uv.y - 1.0 / 3.0) * 3.0 ;
  13.     }
  14.     if(uv.x >= 0.0 && uv.x <= 1.0/3.0){
  15.         uv.x = uv.x * 3.0;
  16.     }else if(uv.x > 2.0 /3.0){
  17.         uv.x = (uv.x - 2.0 / 3.0) * 3.0 ;
  18.     }else{
  19.         uv.x = (uv.x - 1.0 / 3.0) * 3.0 ;
  20.     }
  22.     gl_FragColor = texture2D(Texture,uv);
  23. }

总结

以上就是使用OpenGL ES实现的几种常见的分屏滤镜效果，理解后可自行实现不同的分屏效果，比如六分屏，横向三分屏等。
