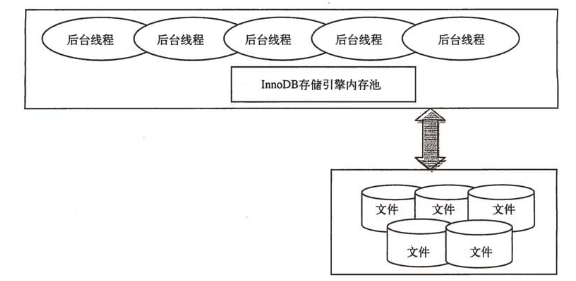

Innodb有多个内存块（缓冲池innodb_buffer_pool_size、重做日志缓冲池innodb_log_buffer_size、额外内存池innodb_additional_mem_pool_size），这些内存块组成了一个大的内存池，负责如下工作：

  1. 维护内部数据结构
  2. 缓存磁盘数据：对磁盘数据修改前，在此缓存
  3. 重做日志缓冲
  4. …

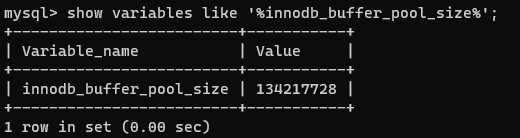

    查看缓冲池（innodb_buffer_pool_size）大小，同理可看重做日志缓冲池和额外内存缓冲池 image.png

1. 缓冲池

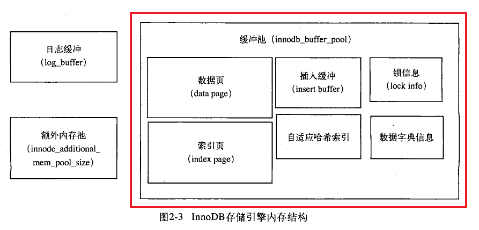

缓冲池结构


读取

将数据库文件按页（16K）读取到缓冲池，使用LRU（最近最少未使用）来保留缓冲池中的缓存数据。

修改

首先修改缓冲池中的页，发生修改后该页即为脏页，然后再按照一定的频率将缓冲池中的页刷新到文件

查看缓冲池使用情况

  1. mysql> show engine innodb status\G;

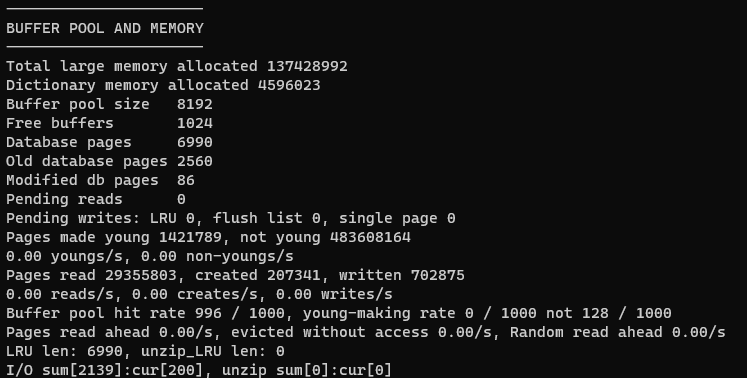

我们可以看到返回结果中一项BUFFER POOL AND MEMORY，可查看当前INNODB的内存使用情况。

  1. Buffer pool size：缓冲池分配了多少页，这里一共分配了8192页，每页16K，共8192*16/1024=128M
  2. Free buffers：当前空闲缓冲帧
  3. Database pages：已经使用的缓冲帧
  4. Modified db pages：脏页的数量

    2. 日志缓冲

    日志缓冲将重做日志信息先放入这个缓冲区，然后按照一定的频率将其刷新到重做日志文件。一般每秒钟都会将重做日志刷新到日志文件，因此我们只需要保证每秒产生的十五辆在这个缓冲大小之内即可。
    当重做日志缓冲池剩余空间小于1/2时，重做日志缓冲会被刷新到重做日志文件。

    3. 额外内存池

    对一些数据结构本身分配内存时，需要从额外的内存池中申请，当该区域的内存不够时，会从缓冲池中申请。
