SVG中<pattern>标签使用

是SVG的一个图案填充标签，可以在pattern中定义好图案，然后通过id引用来对某个图形进行填充，的width/height属性默认是根据所填充图形的百分比来确定的。

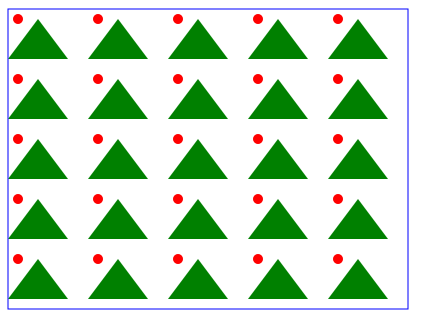

<svg width="1000" height="1000">
    <defs>
        <pattern id="grid" x="100" y="100" width="0.2" height="0.2" patternUnits="objextBoundingBox">
            <circle cx="10" cy="10" r="5" fill="red"></circle>
            <polygon points="30 10 60 50 0 50" fill="green"></polygon>
        </pattern>
    </defs>
    <rect x="100" y="100" width="400" height="300" fill="url(#grid)" stroke="blue"></rect>
</svg>

在<defs>标签内定义图案，<pattern>元素中的内容直到引用的时候才会显示。
设置id为”grid”，x、y值的改变决定图案的位置，宽度、高度默认为pattern图案占填充图形的百分比。
在内部定义了两个图形，和。

将patternUnits值默认为objextBoundingBox，指pattern大小是占rect所填充图形的大小
在外部定义了一个矩形，在矩形的fill中引用id名。
将填充图形rect的width改为200时：

<rect x="100" y="100" width="200" height="200" fill="url(#grid)" stroke="blue"></rect>

图案的个数并没有改变，的width/height属性默认是根据所填充图形的百分比来确定的。
将patternUnits设置为userSpaceOnUse时，效果如下：

<svg width="1000" height="1000">
    <defs>
        <pattern id="grid" x="100" y="100" width="80" height="60" patternUnits="userSpaceOnUse">
            <!-- <path stroke="#f0f0f0" fill="none" d="M0,0H20V20"></path> -->
            <circle cx="10" cy="10" r="5" fill="red"></circle>
            <polygon points="30 10 60 50 0 50" fill="green"></polygon>
        </pattern>
    </defs>
    <rect x="100" y="100" width="400" height="300" fill="url(#grid)" stroke="blue"></rect>
</svg>

pattern标签另外的两个属性为patternUnits和patternContentUnits，两个属性值一样，但patternUnits默认值为objectBoundingBox，而patternContentUnits默认值为userSpaceOnUse，patternContentUnits用来设置pattern内图案的单位大小，如上面实例中的circle、polygon。

userSpaceOnUse：x、y、width和height表示的值都是当前用户坐标系统的值。也就是说，这些值没有缩放，都是绝对值。比如上面的例子中：将pattern中width、height设为80、60时，相当于width、height为0.2。

objectBoundingBox(默认值)：x、y、width和height的值都是占外框（包裹pattern的元素）的百分比。比如上面的例子中：将pattern中width、height设为1时，相当于pattern内的图案占rect的百分百，上面实例设置为0.2，相当于占rect的20%。
