0.教学资源

以下是本节课的微课，配合文档学习效果更佳喔。 4.mp4数字识别与机器学习.pptx

1.课前导入

1.1体验数字识别（点这）

手机的输入法中有一项是手写输入，我们可以通过手写来输入数字或者文字。这就是图像处理中——数字识别和文字识别的一个运用。
在生活中，数字识别还有很多作用。比如：识别车牌号码，识别银行卡号，识别邮政编码等等……
图1.数字识别

2.知识准备

2.1该如何识别数字呢？

毕达哥拉斯说过：“万物皆数。”
要做到让计算机识别图像，首先需要将图像转化成数字。

2.2将图像转换成数字

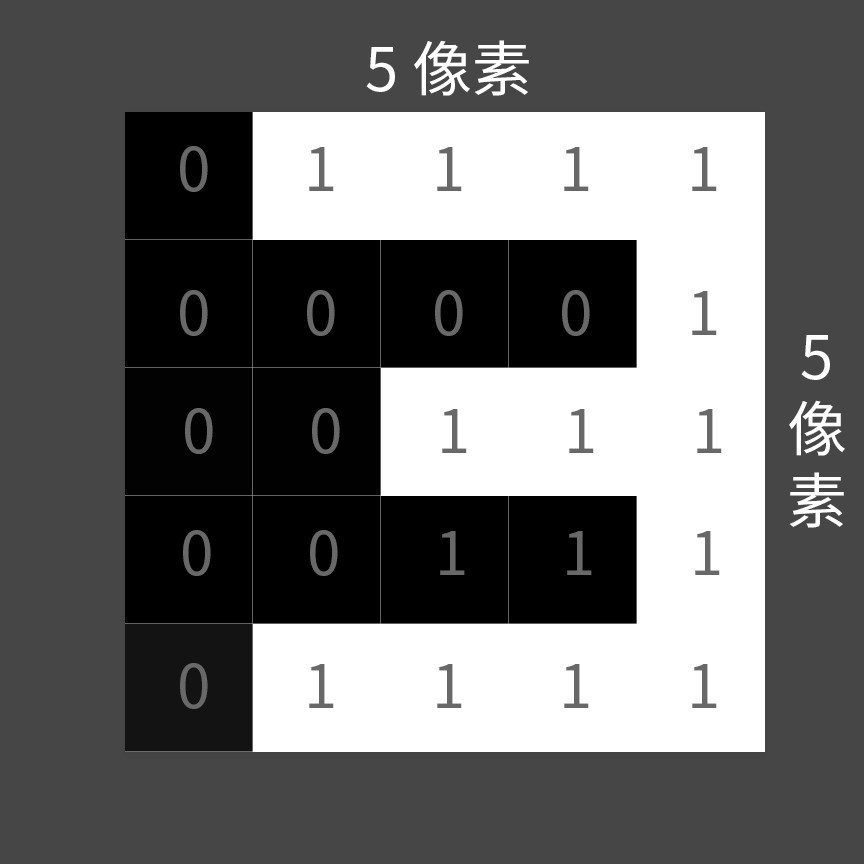

对于一张55像素的图片3（如下图），一共有25个像素点，假设黑色像素用数字0表示，白色像素用数字1表示。
第四课.数字识别与机器学习 - 图3
图2.灰度图像中的灰度信息
那么我们就可以把这张图像用0和1表示出来：01111 00001 00111 00111 01111，至此一张图片成功的变成了一串数字。
我们可以用这串数字组成一个“向量”。向量就相当于空间中的一个点。
在二维的平面直角坐标系中，两个坐标确定一个点（x,y）；在三维的空间直角坐标系中，三个坐标确定一个点（x,y,z）。
如果在一个25维的坐标系中，把上面的那串数字存储起来。
变成（0,1,1,1,1,0,0,0,0,1,0,0,1,1,1,0,0,1,1,1,0,1,1,1,1）。
那么在这个25维的坐标系中，一个点就代表一个55像素的图像，任何5*5像素的图像都可以存储在这个坐标系中。

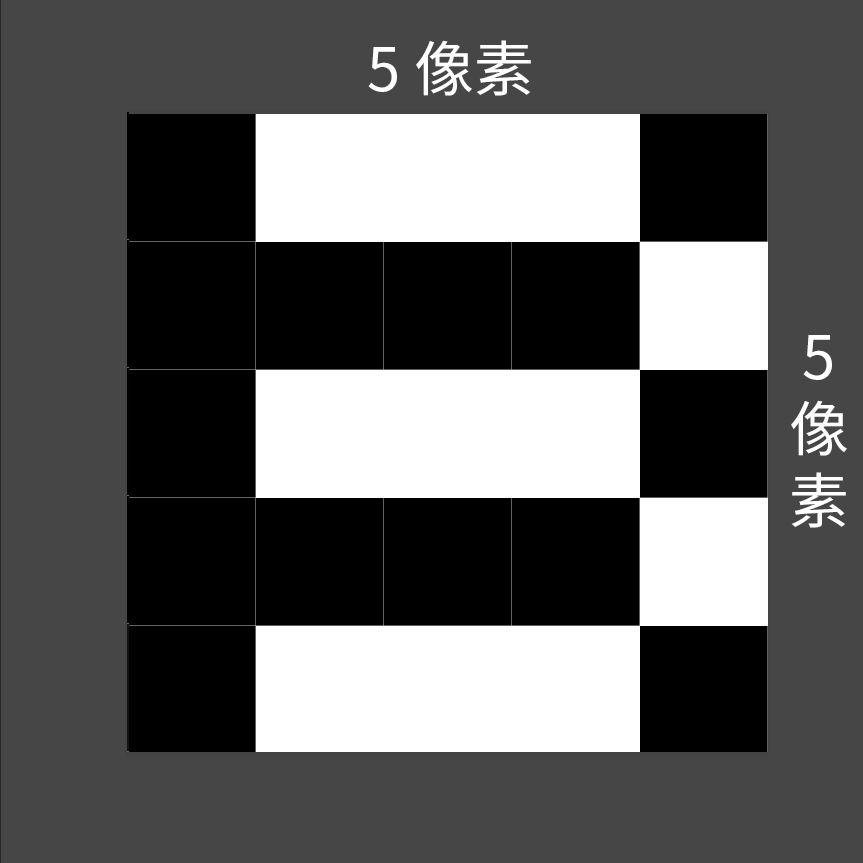

2.3比较3和7的区别

将图像变化成数字之后，我们比较不同数字的区别会变得容易很多。
第四课.数字识别与机器学习 - 图4
图3.3和7
很明显，对于上面的3和7来说：画面中心的像素也就是第13个像素，第14个像素不同，画面底部的像素也就是第22个像素，第23个像素，第24个像素不同。
但是同样的数字，不同的写法通常只有细微的区别。如下图，不同3的写法在大部分像素上是相同的。
第四课.数字识别与机器学习 - 图5第四课.数字识别与机器学习 - 图6
图4.不同3的写法
所以，当我们把所有不同写法的3和7画在我们的坐标系中的时候，我们发现会“3们”的聚在了一起，和“7们”之间有一条明显的分界线。现在，我们就需要想办法，把这个分界线用计算机找出来，之后计算机就可以轻易的区分3和7了。
图4.许多3和许多7在空间中

2.4找出分界线——机器学习

这个找出分界线的过程，就是人工智能中的很重要的概念——机器学习。为了简化理解，我画了一个二维直角坐标系。
图5
假设图5中粉色的点表示“3们”，蓝色的点表示“7们”。这时候，计算机开始“做题”。
题目很简单：数字是3还是7？
一开始的时候，计算机无法判断正确，但是它会根据做题的结果，来画出一条3和7的分割线（分割线上方是3，下方是7），最后慢慢地把3和7分类出来。
图6
比如根据几轮的试错，计算机画出了这样的分割线——y=5/8x+1（图6）。
这时题目问“点（3,3）是3还是7？”，
计算机想：“根据分割线判断，点（3,3）在上方，所以它是3。”

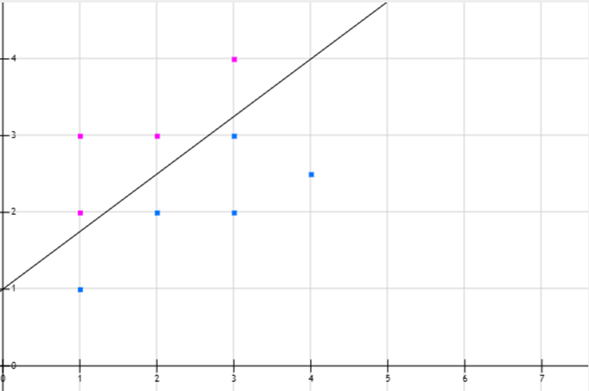

但是结果是错的，所以计算机这时会把分割线的斜率增加一点，使得点（3,3）在分割线的下方——得到y=3/4x+1（图7）。
图7
这时，3和7就被分割线完美的分开了，计算机能成功的判断出3和7两个数字。这就是机器学习的大致过程。
（PS：其实机器学习的过程远远没有那么简单，本篇讲的是基本原理。）

3.代码详解

3.1完整代码

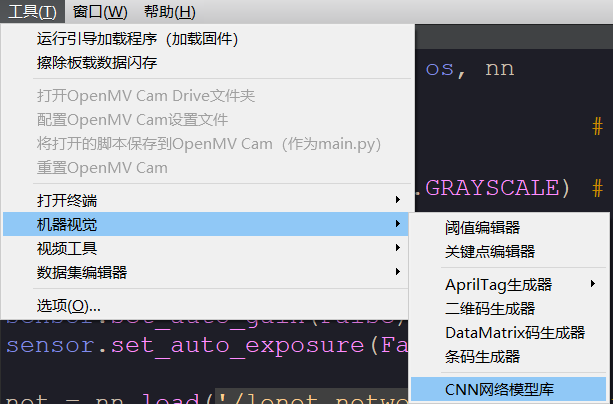

在开始编程之前，需要将lenet.network文件存入OpenMV内存中。在工具-机器视觉-CNN模型库中可以找到。
图8.lenet.network位置

  1. import sensor, image, time, os, nn
  3. sensor.reset()                         # 初始化摄像头
  4. sensor.set_contrast(3)
  5. sensor.set_pixformat(sensor.GRAYSCALE) # 预处理图像，将其灰度化
  6. sensor.set_framesize(sensor.QVGA)      # 设置分辨率为 QVGA (320x240)
  7. sensor.set_windowing((128, 128))       # 将摄像头窗口设置成（128x128)
  8. sensor.skip_frames(time=100)
  9. sensor.set_auto_gain(False)
  10. sensor.set_auto_exposure(False)
  12. net = nn.load('/lenet.network') #加载lenet机器学习模型
  13. labels = ['0', '1', '2', '3', '4', '5', '6', '7', '8', '9']
  15. clock = time.clock()                # 创建时钟以监测
  16. while(True):
  17.     clock.tick()                    # 开始计时，更新帧率
  18.     img = sensor.snapshot()         # 开启摄像头图像
  19.     out = net.forward(img.copy().binary([(150, 255)], invert=True)) #输出图像和每一个数字的相似度
  20.     max_idx = out.index(max(out))# 把相似度最大的数 赋值给max_idx
  21.     score = int(out[max_idx]*100) #将相似度乘以100，赋值给score
  22.     if (score > 70):
  23.         score_str = "%s:%d%% "%(labels[max_idx], score) #score大于70则输出该数字
  24.     else:
  25.         score_str = "Not Found" #否则输出NotFound
  26.     img.draw_string(0, 0, score_str,(0,0,0)) #在(0,0)处输出分数
  28.     print("%s:%d%% "%(labels[max_idx], score))

其中net.forward表示的是将图像中的数字和所有数字进行比较，并输出它们的相似度。我们print一下out就明白了。
图9.print（out）的结果
在串行终端中，我们发现数组中第三个数是最大的（0.8705882），这表示了“图像是2”的概率。其余的数分别代表，图像是0的概率，图像是1的概率……图像是9的概率。

4.课后任务

课后观看卷积神经网络的视频，了解机器学习和神经网络的构建过程
电脑如何像人一样思考？人工智能（一）机器学习与神经网络
人脸识别啥原理？人工智能（二）卷积神经网络
