平台工具:

  • 实验平台：WIN10
  • 使用工具：eNSP v1.3.00.100、python 3.7.3

注意：
1、eNSP 模拟器目前官方暂时下架了，网上不难找，据说官方在开发新的更强大的版本ing。
2、Python 用 3.9 还是 3.7 的关系不大。
3、如果我们从零开始的话，就先不用什么集成开发环境，先用 Python 自带的编辑器，从最简单的开启，一点一点慢慢积累沉淀。

实验拓扑:

【SSH 客户端】Win10 虚拟网卡，IP 为 192.168.242.1/24，桥接到云彩，Python所在。 【透明交换机】SW1（启动即可，无需配置，给云彩扩展端口使用）。
【SSH 服务端】LSW x，IP为 192.168.242.1x/24，连接到透明交换机SW1。
（注：《网络工程师的Python之路》书中用的是192.168.2.0/24 网段，在书中这个实验叫【实验1】，大神的专栏及视频中叫【实验2】，有强迫症的童鞋别介意= =）

实验目的:

配合 getpass 模块和 input() 函数实现交互式的 SSH 用户名和密码输入。
配合 for loop 同时给 5 台交换机配置 VLAN 10 至 20 。

实验环境配置

按照拓扑，每台交换机 vlan 1 都配置 vlanif 的 IP 作为管理。（附 LSW-1 的配置，如 LSW2 则仅为将 192.168.242.11 改为 192.168.242.12，这里从简。）
sysname LSW1
aaa
# 密码明文 123
local-user python password cipher #C>$C`S!INZPO3JBXBHA!!
local-user python privilege level 3
local-user python service-type ssh
interface Vlanif1 ip address 192.168.11.11 255.255.255.0
stelnet server enable
# 下面这条很关键，我一开始没配置这条，一直 ssh 反馈有错误。# 模拟器的产品手册说这条是默认值，但测试后需要手动配置。
ssh authentication-type default password
user-interface vty 0 4
authentication-mode aaa
protocol inbound ssh

实验前检查

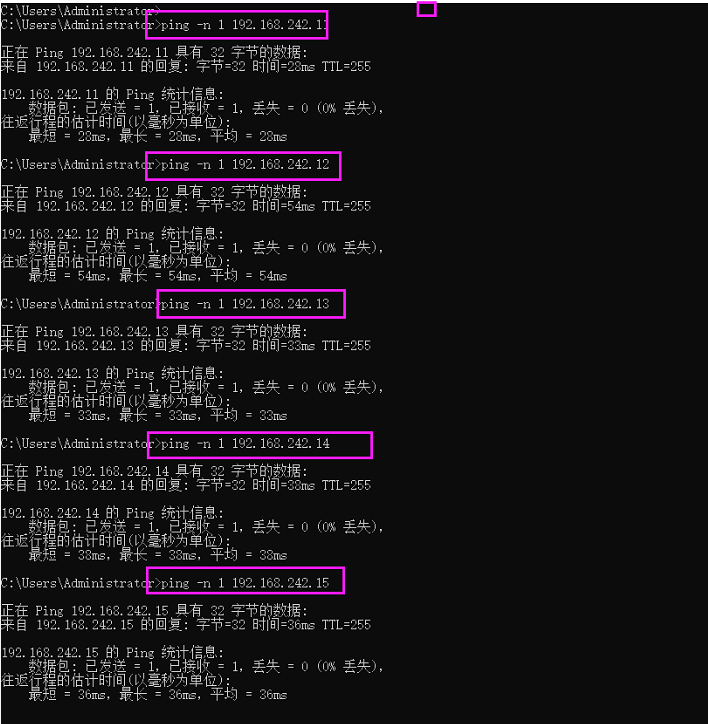

检查网络连通性（PC ping 测 192.168.242.11-15），打开 cmd，执行 ping 192.168.242.11。

Python 代码

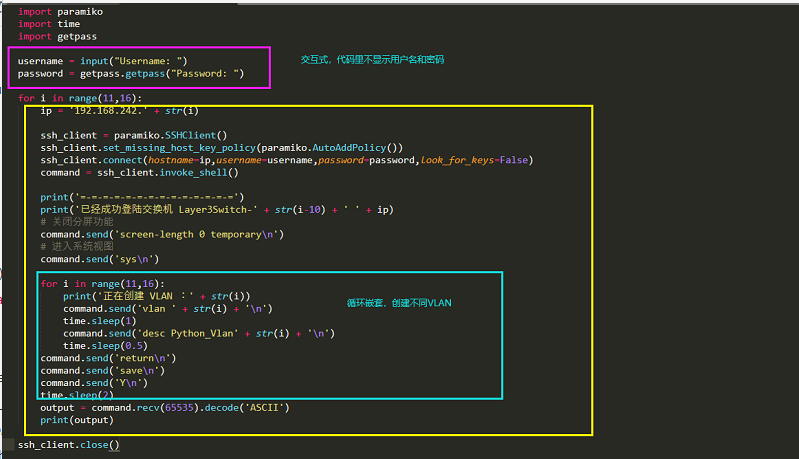

代码讲解，大神在书里和专栏中已逐条做了解释，我做的主要目标是把大神的 linux+思科设备，转成 windows + 华为设备。

  1. #import 导包
  2. import paramiko
  3. import time
  4. import getpass
  5. #定义两个字符串变量
  6. username = input("Username: ")
  7. password = getpass.getpass("Password: ")
  9. for i in range(11,16):
  10.     ip = '192.168.242.' + str(i)
  12.     ssh_client = paramiko.SSHClient()
  13.     ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy())
  14.     ssh_client.connect(hostname=ip,username=username,password=password,look_for_keys=False)
  15.     command = ssh_client.invoke_shell()
  17.     print('=-=-=-=-=-=-=-=-=-=-=-=-=-=')
  18.     print('已经成功登陆交换机 Layer3Switch-' + str(i-10) + ' ' + ip)
  19.     # 关闭分屏功能
  20.     command.send('screen-length 0 temporary\n')
  21.     # 进入系统视图
  22.     command.send('sys\n')
  24.     for i in range(11,16):
  25.         print('正在创建 VLAN ：' + str(i))
  26.         command.send('vlan ' + str(i) + '\n')
  27.         time.sleep(1)
  28.         command.send('desc Python_Vlan' + str(i) + '\n')
  29.         time.sleep(0.5)
  30.     command.send('return\n')
  31.     command.send('save\n')
  32.     command.send('Y\n')
  33.     time.sleep(2)
  34.     output = command.recv(65535).decode('ASCII')
  35.     print(output)
  37. ssh_client.close()

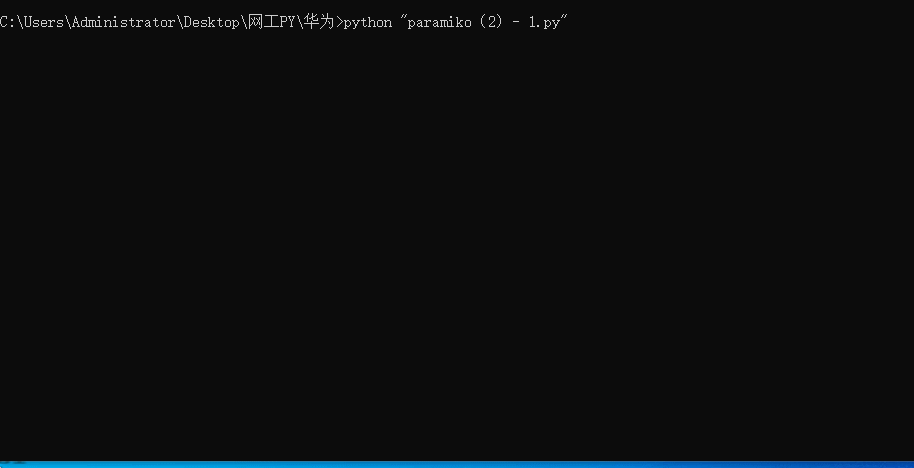

执行脚本：
好了，代码执行完成回显，如上图显示。

实验结果检测

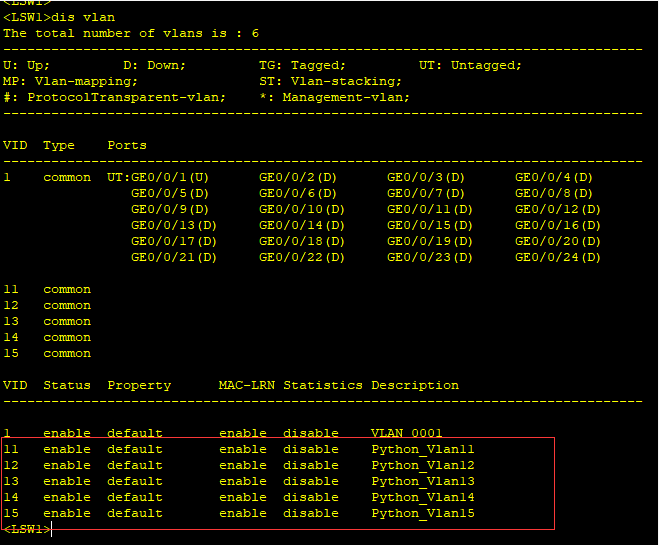

之后我们可以去每台 LSW 检查 VLAN 信息，查看是否自动建立好了，来验证 python 脚本的操作。
在此以LSW1为例查看效果。

实验小结

怎样？能实现脚本下发自动配置，比手工敲指令是不是效率高很多。哈哈。但实际现网生产环境目前来看比较难随意部署这些玩意（安全原因）。不过这丝毫不影响咱们做实验和学习技能呀。
在实验过程中，python 脚本建 vlan ，然后咱们要重复实验，就得手工把 vlan 都删掉，25个vlan 操作有点累哈，其实同样可以写个脚本把 建的 VLAN 给删除掉。我已经写了，代码我就不贴上来了哈，要不您试试看？

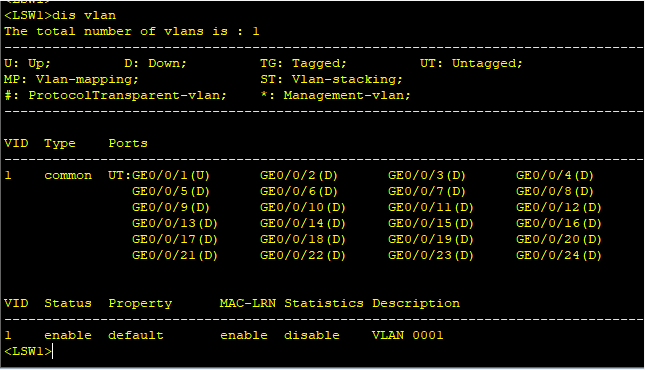

在LSW1查看VLAN是否还存在：
