平台工具:

  • 实验平台：Linux Centos7
  • 使用工具：EVE-ng、python 3.6.8

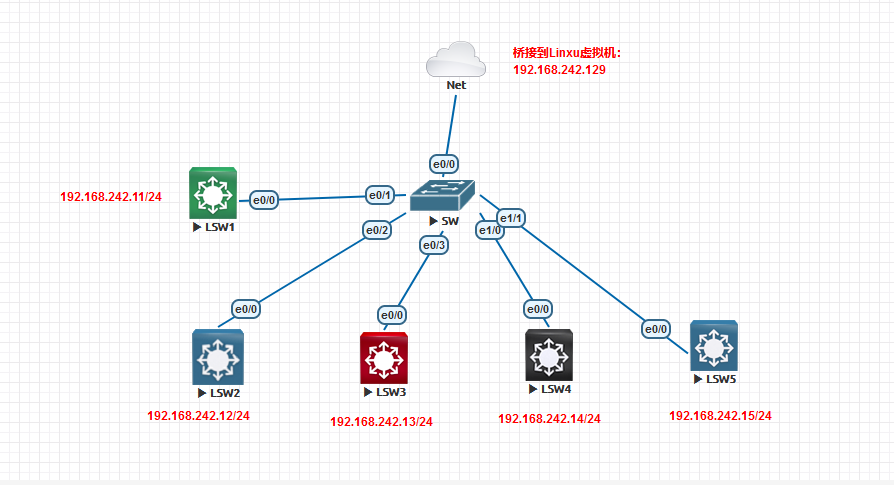

    实验拓扑:

    注意：
    书中使用了 192.168.2.0/24 ,我这里才有eve桥接的虚拟网段192.168.242.0/24来演示本次实验。
    【SSH 服务端】LSW x，IP为 192.168.242.1x/24，连接到透明交换机SW1。 （注：《网络工程师的Python之路》书中用的是192.168.2.0/24 网段，在书中这个实验叫【实验1】，大神的专栏及视频中叫【实验2】，有强迫症的童鞋别介意= =）


实验目的:

配合 getpass 模块和 input() 函数实现交互式的 SSH 用户名和密码输入。
配合 for loop 同时给 5 台交换机配置 VLAN 11 至 15 。

实验环境配置

按照拓扑，每台交换机 vlan 1 都配置 vlanif 的 IP 作为管理。（附 LSW1 的配置，如 LSW2 则仅为将 192.168.242.11 改为 192.168.11.12，这里从简。）

初始化
1.配置hostname 和domain-name
hostname LSW1
ip domain-name shiranit.com

2.产生密钥，产生1024位的密钥
crypto key generate rsa general-keys modulus 1024

3.配置sssh的信息
会话超时时间
ip ssh time-out 120
最大认证次数
ip ssh authentication-retries 3
启用ssh和telnet认证
line vty 0 4
transport input ssh telnet
login local

4.本地认证用户
enable passwod 123
username python privilege 15 password 123
PS: privilege 15这么设置是为了免去登陆时输入enable密码
5.配置管理地址
interface Vlan 1 ip address 192.168.242.11 255.255.255.0

实验前检查

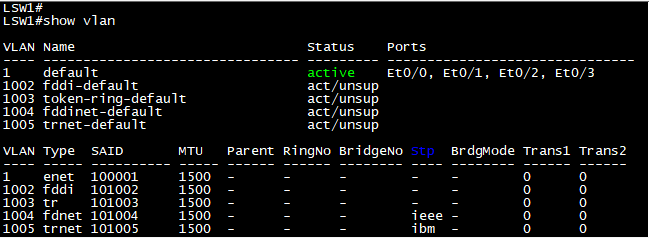

对LSW1到LSW5逐一进行检查，每台交换机都只有一个默认VLAN.
更多精彩内容关注“释然IT杂谈”

检查 虚拟机Linux到 LSW1 至 LSW5 的网络连通性，如不通需要排网络。（有时候 ping 前几个包会丢包，这个有可能 LSW们刚启动，生成树需要收敛，之后 arp 表项要建立。）

Python 代码

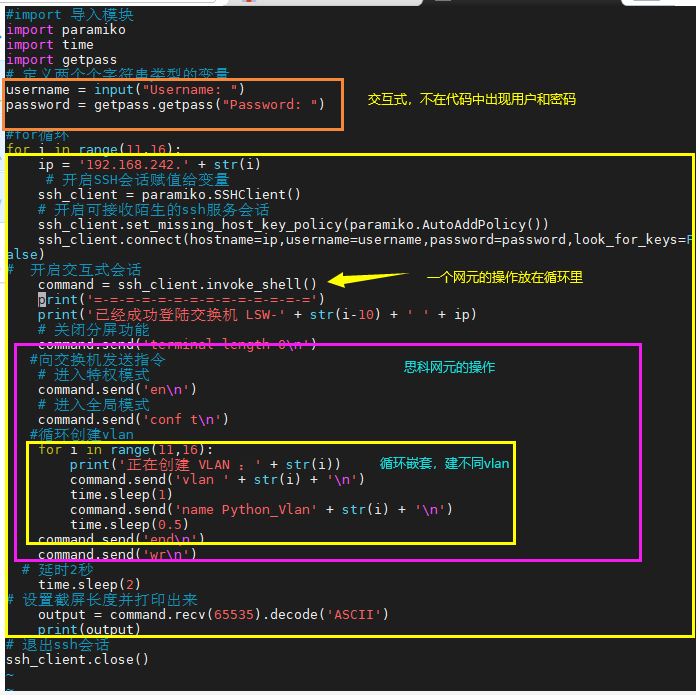

代码讲解，大神在书里和专栏中已逐条做了解释‍

  1. # import 导入模块
  2. import paramiko
  3. import time
  4. import getpass
  6. # 定义两个个字符串类型的变量
  7. username = input("Username: ")
  8. password = getpass.getpass("Password: ")
  10. #for循环
  11. for i in range(11,16):
  12.     ip = '192.168.242.' + str(i)
  13.      # 开启SSH会话赋值给变量
  14.     ssh_client = paramiko.SSHClient()
  15.     # 开启可接收陌生的ssh服务会话
  16.     ssh_client.set_missing_host_key_policy(paramiko.AutoAddPolicy())
  17.     ssh_client.connect(hostname=ip,username=username,password=password,look_for_keys=False)
  18.     #  开启交互式会话
  19.     command = ssh_client.invoke_shell()
  20.     print('=-=-=-=-=-=-=-=-=-=-=-=-=-=')
  21.     print('已经成功登陆交换机 LSW-' + str(i-10) + ' ' + ip)
  22.     # 关闭分屏功能
  23.     command.send('terminal length 0 \n')
  24.    #向交换机发送指令
  25.     # 进入特权模式
  26.     command.send('en\n')
  27.     # 进入全局模式
  28.     command.send('conf t\n')
  29.    #循环创建vlan
  30.     for i in range(11,16):
  31.         print('正在创建 VLAN ：' + str(i))
  32.         command.send('vlan ' + str(i) + '\n')
  33.         time.sleep(1)
  34.         command.send('name Python_Vlan' + str(i) + '\n')
  35.         time.sleep(1)
  36.     command.send('end\n')
  37.     command.send('wr\n')
  38.   # 延时2秒
  39.     time.sleep(2)
  40. # 设置截屏长度并打印出来
  41.     output = command.recv(65535).decode('ASCII')
  42.     print(output)
  43. # 退出ssh会话
  44. ssh_client.close()


执行脚本文件：

好了，代码执行完成回显，如上图显示。

实验结果检测

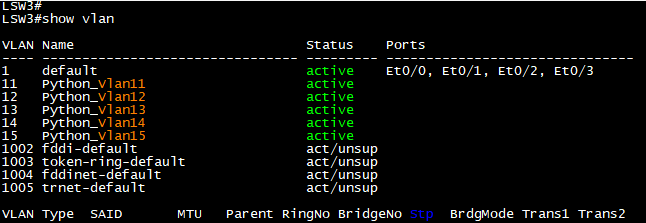

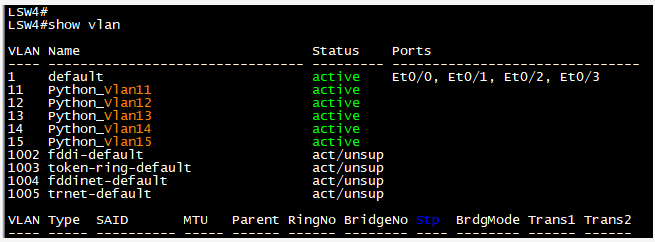

之后我们可以去每台 LSW 检查 VLAN 信息，查看是否自动建立好了，来验证 python 脚本的操作。

实验小结

怎样？能实现脚本下发自动配置，比手工敲指令是不是效率高很多。哈哈。但实际现网生产环境目前来看比较难随意部署这些玩意（安全原因）。不过这丝毫不影响咱们做实验和学习技能呀。
在实验过程中，python 脚本建 vlan ，然后咱们要重复实验，就得手工把 vlan 都删掉，25个vlan 操作有点累哈，其实同样可以写个脚本把 建的 VLAN 给删除掉。我已经写了，代码我就不贴上来了哈，要不您试试看？
交换机上查看已经删除掉了
