一、概述

1、介绍

对无界和有界数据流进行有状态计算的分布式引擎和框架，并可以使用高层API编写分布式任务，主要包括：
DataSet API（批处理）：静态数据抽象为分布式数据集，方便使用操作符进行处理（Python）
DataStream API（流处理）：对分布式流数据处理，从而进行各种操作
Table API：将结构化数据抽象为关系表，并使用类SQL的DSL的表进行查询
其他特定领域的库，例如机器学习、图计算

2、分层架构介绍

（1）介绍
分层架构，下层组件提供抽象服务于上层
Flink面试题 - 图1
（2）自下而上各层介绍
Deploy层：Flink的不同部署模式，包括local、Standalone脱机、Cluster、Cloud等
Runtime层：提供Flink计算的核心实现（过程函数ProcessFunction）
API层：面向流（DataStream）处理和批（Batch）处理的API

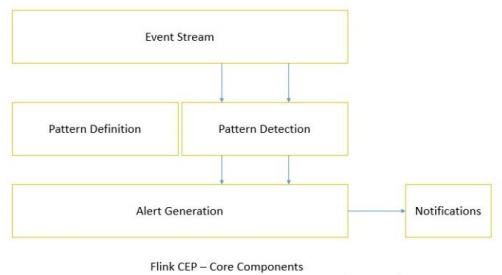

Libraries层：应用框架，CEP（复杂事件处理）、基于SQL的操作（Table/SQL API）
（3）详解
Runtime层：有状态流通过过程函数（ProcessFunction）嵌入到DataStreamAPI中
API层：DataStream API提供了通用的数据处理构建模块，比如多种形式的转换（transformations），连接（joins），聚合（aggregations），窗口操作（windows）等等。
Libraries层：TableAPI是以表为中心的声明式编程，提供可比较的操作，执行前经过内置优化器进行优化

3、运行组件

（1）组成
作业管理器（JobManager）、资源管理器（ResourceManager）、任务管理器（TaskManager），以及分发器（Dispatcher）

（2）各组件功能
作业管理器JobManager：集群管理者Master和协调者、将作业图（JobGraph）转化为数据流图/执行图；请求资源、分发、协调；

资源管理器ResourceManager：（分配slot插槽）将有空闲插槽的TaskManager分配给JobManager，发起会话、中止释放资源；

任务管理器TaskManager：负责执行计算，（包含一定并发量）注册插槽、与同一程序的task M交换数据；

分发器Dispatcher：跨作业运行、为应用提交提供了REST接口。

Client：将Flink程序提交到集群，建立到JobManager的连接，将Flink Job提交给JobManager

4、Flink的部署模式

（1）Standalone模式
（2）Yarn模式-Hadoop>2.2
两种模式：Session-Cluster和Per-Job-Cluster模式
何时向yarn申请资源，创建flink集群
（3）Kubernetes部署
启动Flink的docker组件：JobManager、TaskManager、JobManagerService

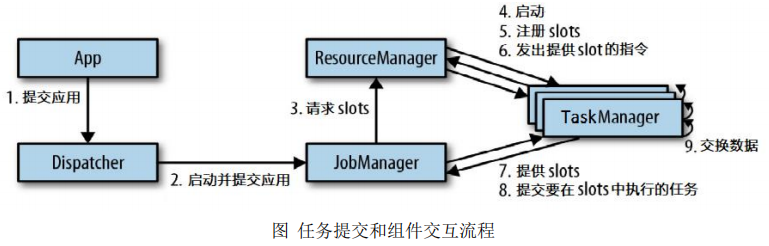

5、任务提交流程

（1）常规
Flink面试题 - 图2

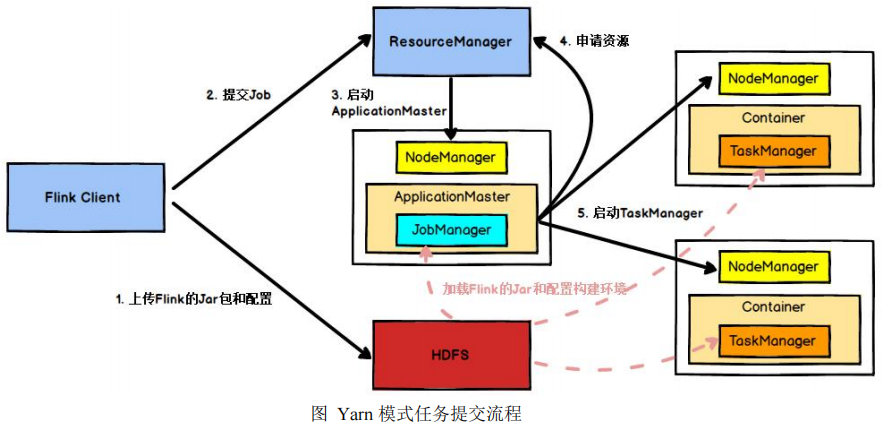

（2）yarn模式
Flink面试题 - 图3

6、任务调度相关概念

（1）TaskManger与Slots：JVM进程、Task Slot是静态的概念，是指TaskManager具有的并发执行能力
（2）程序与数据流（DataFlow）：Flink程序-Source、Transformation和Sink，转换运算（transformations）跟dataflow中的算子（operator）是一一对应的关系
（3）执行图（ExecutionGraph）：直接映射成的数据流图是StreamGraph，也被称为逻辑流图，需要转换为物理视图
执行图包括4层：StreamGraph->JobGraph->ExecutionGraph->物理执行图
（4）并行度（Parallelism）：特定算子的子任务（subtask）的个数
算子之间传输数据的形式：One-to-one类似于窄依赖，Redistributing类似于宽依赖
（5）任务链（OperatorChains）：相同并行度的One-to-one操作算子，形成一个task，减少线程之间的切换和基于缓存区的数据交换

7、Flink的基础编程模型

Flink 程序的基本构建是数据输入来自一个 Source，Source 代表数据的输入端，经过 Transformation 进行转换，然后在一个或者多个Sink接收器中结束。
数据流（stream）就是一组永远不会停止的数据记录流，而转换（transformation）是将一个或多个流作为输入，并生成一个或多个输出流的操作。
执行时，Flink程序映射到 streaming dataflows，由流（streams）和转换操作（transformation operators）组成。
Flink面试题 - 图4

二、基本操作

1、入门案例

（1）批处理wordcount—DataSet

val env = ExecutionEnvironment.getExecutionEnvironment
// 从文件中读取数据
val inputPath = “D:\\Projects\\BigData\\TestWC1\\src\\main\\resources\\hello.txt”
val inputDS: DataSet[String] = env.readTextFile(inputPath)
// 分词之后，对单词进行groupby分组，然后用sum进行聚合
val wordCountDS: AggregateDataSet[(String, Int)] = inputDS.flatMap(.split(“ “)).map((, 1)).groupBy(0).sum(1)
// 打印输出
wordCountDS.print()

（2）流处理wordcount—DataStream

object StreamWordCount {
def main(args: Array[String]): Unit = {
// 从外部命令中获取参数
val params: ParameterTool = ParameterTool.fromArgs(args)
val host: String = params.get(“host”)
val port: Int = params.getInt(“port”)
// 创建流处理环境
val env = StreamExecutionEnvironment.getExecutionEnvironment
// 接收socket文本流
val textDstream: DataStream[String] = env.socketTextStream(host, port)
// flatMap和Map需要引用的隐式转换
import org.apache.flink.api.scala.
val dataStream: DataStream[(String, Int)] = textDstream.flatMap(.split(“\\s”)).filter(.nonEmpty).map((, 1)).keyBy(0).sum(1)
dataStream.print().setParallelism(1)
// 启动executor，执行任务
env.execute(“Socket stream word count”)
}
}

2、Environment创建

getExecutionEnvironment，客户端，当前执行程序的上下文
createLocalEnvironment：返回本地执行环境
createRemoteEnvironment：集群执行环境，需要指定ip、端口及jar包

3、Source读取

（1）从集合读取数据：env.fromCollection(List(SensorReading(“sensor_1 “,15477181 99,35.8),SensorReading(“sensor_6”,1547718201,15.4))
（2）从文件读取数据：valstream2=env.readTextFile(“YOUR_FILE_PATH”)
（3）以kafka消息队列的数据作为来源：valstream3=env.addSource(newFlinkKafkaConsumer 011String,properties))
（4）自定义Source：valstream4=env.addSource(newMySensorSource()

4、Transform算子

Map：DataStream → DataStream，输入一个参数产生一个参数，map的功能是对输入的参数进行转换操作。
flatMap：flatMap(List(1,2,3))(i⇒List(i,i))变成112233自动加逗号
Filter：过滤掉指定条件的数据。
KeyBy：按照指定的key进行分组，流拆分成不相交的分区。
Reduce：合并当前的元素和上次聚合的结果，用来进行结果汇总合并。
Window：窗口函数，根据某些特性将每个key的数据进行分组（例如：在5s内到达的数据）
滚动聚合算子（RollingAggregation）：sum()、min()、max()、minBy()、maxBy()针对每个支流聚合Split和Select：拆分和获取指定的流
Connect（放在同一个流中）和CoMap（组合成一个流）
Union：产生一个包含所有DataStream元素的新DataStream
Connect只能操作两个流，Union可以操作多个。

5、常见的数据类型

env.fromElements(XXXX)
（1）基础数据类型
（2）Java和Scala元组（Tuples）
（3）Scala样例类（caseclasses）
（4）Java简单对象（POJOs）
（5）其它（Arrays,Lists,Maps,Enums,等等）

6、UDF-更细粒度的控制流

函数类（Function Classes）：实现MapFunction,FilterFunction,ProcessFunction接口
匿名函数（Lambda Functions）
富函数（Rich Functions）：函数类的接口，所有Flink函数类都有其Rich版本，自带一系列生命周期方法（开关、得到上下文），可以实现复杂功能

7、sink操作

（1）使用
没有spark中的forEach方法，需要通过stream.addSink(newMySink(xxxx))完成任务最终输出
（2）举例
kafka：union.addSink(new FlinkKafkaProducer011String))
redis：dataStream.addSink(newRedisSinkSensorReading)
Elasticsearch：dataStream.addSink( esSinkBuilder.build() )
自定义sink：dataStream.addSink(newMyJdbcSink())

三、窗口

1、窗口的介绍

（1）含义
将无限的流式数据切割为有限块处理，以便于聚合等操作

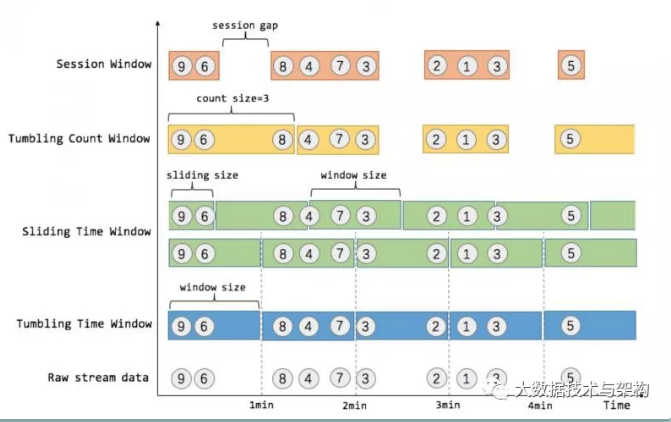

（2）图解
Flink面试题 - 图5

2、窗口的分类

（1）按性质分
Flink 支持三种划分窗口的方式，time、count和会话窗口（Session Windows）：session间隔定义了非活跃周期的长度，一段时间没有接收到新数据就会生成新的窗口。如果根据时间划分窗口，那么它就是一个time-window（时间窗口）；如果根据数据划分窗口，那么它就是一个count-window（数量窗口）。一段时间没有接收到新数据就会生成新的窗口，则为会话窗口。
（2）按类型分
窗口又可以分为滚动窗口（Tumbling Window）、滑动窗口（Sliding Window）和会话窗口（Session Window）。
滚动窗口无重叠数据，而滑动窗口有重叠数据。

3、窗口API

窗口包含两个重要属性（size窗口大小和interval间隔-多久统计一次），如果size=interval，那么就会形成tumbling-window(无重叠数据) 如果size>interval，那么就会形成sliding-window(有重叠数据) 如果size< interval，那么窗口将会丢失数据。
例如：每5秒钟，统计过去3秒的通过路口汽车的数据，将会漏掉2秒钟的数据
组合后可以形成下列四种窗口
time-tumbling-window 无重叠数据的时间窗口，设置方式举例：timeWindow(Time.seconds(5))
time-sliding-window 有重叠数据的时间窗口，设置方式举例：timeWindow(Time.seconds(5), Time.seconds(3))
count-tumbling-window无重叠数据的数量窗口，设置方式举例：countWindow(5)
count-sliding-window 有重叠数据的数量窗口，设置方式举例：countWindow(5,3)

4、API补充

windowfunction：增量聚合（每次到来都计算）、全窗口函数（全部到来再遍历）
其它可选API：.trigger()——触发器、.evitor()——移除器、.allowedLateness()——允许处理迟到的数据、.getSideOutput() —— 获取侧输出流

四、时间语义与水印

1、时间语义分类

流式数据处理的时间可以分为事件时间，进入时间和处理时间三种
Event Time：事件的创建时间，消息本身携带
Ingestion Time：进入时间，以client客户端时间为准
Processing Time：处理时间（默认的时间属性），以服务端时间为准
通常根据日志的生成时间（Event Time）进行统计
引入时间语义：

val env = StreamExecutionEnvironment.getExecutionEnvironment // 从调用时刻开始给env创建的每一个stream追加时间特征 env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime)

2、Watermark水印

（1）含义
Flink 为了处理 EventTime 窗口延迟计算提出的一种机制，本质是一种时间戳。每条消息都有一个事件时间和一个水印时间（计算得出，例如maxEventTime-t）。
通常与Window一起处理乱序事件。由于网络延迟等原因，不能无限期的等下去，保证特定时间后，必须触发窗口进行计算。
（2）实现原理
添加水印后，窗口会等5秒，再执行计算。若超过5秒，则舍弃。
窗口执行计算时间由水印时间来触发（而非窗口结束时间），当接收到消息的watermark >= endtime时，触发窗口的计算
（3）具体操作
实现TimestampAssigner接口，实现根据事件时间计算水印时间

五、ProcessFunctionAPI（底层API）

1、含义

是flink的底层转换算子，通过这些底层转换算子可以访问数据的时间戳、watermark以及注册定时事件等，还可以输出特定的一些事件，例如超时事件等。

2、组成

ProcessFunction
KeyedProcessFunction
CoProcessFunction
ProcessJoinFunction
BroadcastProcessFunction
KeyedBroadcastProcessFunction
ProcessWindowFunction
ProcessAllWindowFunction

3、调用方式

inputData.flatMap(new MySpliter()) .process(new KeyedProcessFunction<String, Sensor, String>() {})

所有的Process Function都实现了RichFunction接口，都有open()、close()和getRuntimeContext()等方法

4、KeyedProcessFunction

按照key对元素进行处理，额外提供下列两个方法
processElement(Sensor sensor, Context context, Collector collector), 流中的每个元素都会调用此方法，调用结果将会放在Collector数据类型中输出；context包含上下文信息，包括当前数据的时间戳、key以及时间服务，还可以将数据放到侧输出流

onTimer(long timestamp, OnTimerContext ctx, Collector out)是一个回调函数。当定时器触发时调用。timestamp是定时器的触发时间戳，ctx上下文信息，out收集输出信息

5、TimerService和定时器对象

（1）含义及组成
TimerService是Context上下文和OnTimerContext 的对象，均包含下列方法：

//返回当前处理时间
long currentProcessingTime();
//返回当前水位线
long currentWatermark();
//注册当前key的process time定时器，process time到达定时时间时触发timer
void registerProcessingTimeTimer(long var1);
//注册当前key的event time定时器，当watermark大于等于定时时间时触发timer
void registerEventTimeTimer(long var1);
//删除指定时间戳的process time定时器
void deleteProcessingTimeTimer(long var1);
//删除指定时间戳的event time定时器
void deleteEventTimeTimer(long var1);

（3）举例：温度传感器
传感器温度在1秒内持续升高则发出报警信息。

.process(new KeyedProcessFunction<String, Sensor, String>() 实现processElement()方法负责根据值注册和清除定时器实现onTimer()方法用于发出报警【回调函数】

6、侧输出流（SideOutput）

（1）含义
默认算子单一输出，用侧输出流可以产生多条不同数据类型的流
每个输出流可以定义为定义为OutputTag[X]对象，并通过Context对象发射到指定事件或对象
（2）使用方式

val monitoredReadings: DataStream[SensorReading] = readings .process(new FreezingMonitor) monitoredReadings .getSideOutput(new OutputTag[String](“freezing-alarms”)) .print() //输出指定的流信息 readings.print() //输出全部的流信息

（3）FreezingMonitor函数具体实现

class FreezingMonitor extends ProcessFunction[SensorReading, SensorReading] {
// 定义一个侧输出标签
lazy val freezingAlarmOutput: OutputTag[String] =
new OutputTag[String](“freezing-alarms”)

override def processElement(r: SensorReading,
ctx: ProcessFunction[SensorReading, SensorReading]#Context,
out: Collector[SensorReading]): Unit = {
// 温度在32F以下时，输出警告信息
if (r.temperature < 32.0) {
ctx.output(freezingAlarmOutput, s”Freezing Alarm for ${r.id}”)
}
// 所有数据直接常规输出到主流
out.collect(r)
}
}

7、CoProcessFunction

（1）含义
使用CoProcessFunction可以合并两条流，根据id将两个流中的数据组合
（2）实现
提供了操作每一个输入流的方法:processElement1()和processElement2()
第一个流ValueState的值不为空，则在第二个流中合并

// 流2的处理逻辑与流1的处理逻辑类似
@Override
public void processElement2(String value, Context ctx, Collector<Tuple2<String, String>> out) throws Exception {
String value1 = state1.value();
if (value1 != null**) {
out.collect(Tuple2.of(value1, value**));
state1.clear();
ctx.timerService().deleteEventTimeTimer(timeState.value());
timeState.clear();
} else {
state2.update(value);
long time = 1111L + 60000;
timeState.update(time);
ctx.timerService().registerEventTimeTimer(time);
}
}
//在定时器中将value不为空的tag进行输出

六、状态编程与容错机制

1、状态介绍

（1）分类
流式计算分为无状态和有状态
无状态流针对每个独立事件输出结果，有状态流需要维护一个状态，并基于多个事件输出结果（当前事件+当前状态值）
Flink面试题 - 图6
（2）有状态计算举例
窗口
复杂事件处理：一分钟出现两次
流与other的关联操作

2、有状态的算子

数据源source，数据存储sink都是有状态的
状态与算子相关联，有两种类型的状态：算子状态和键控状态
（1）算子状态（operator state）
为算子状态提供三种基本数据结构：列表状态（List state）、联合列表状态（Union list state）、广播状态（Broadcast state）
（2）键控状态（keyed state）
根据输入数据流中的键（key）来维护和访问，相同的key访问相同的状态
State支持的数据类型：单个值、列表值、map值、AggregatingState、ReducingState

2、状态一致性

（1）含义
成功处理故障并恢复之后得到的结果，与不产生故障的结果是否一致
（2）流处理器内部的一致性级别
主要包括at-most-once（计数结果可能丢失，无正确性保障）、at-least-once（计数结果可能大于但不会小于，可能会重复）、exactly-once（计数结果准确-依赖于检查点）
第一代流处理器Storm只保证at-least-once
Flink既保证了exactly-once，也具有低延迟和高吞吐的处理能力。
（3）流处理器之间的端到端状态一致性
结果的正确性贯穿了整个流处理应用的始终，各组件具有自身一致性；系统级别取决于所有组件中一致性最弱的组件
整个应用的一致性级别可以划分为：
内部保证（检查点）
source（可以重设数据读取位置）
sink（故障恢复时，数据不会重复写入，实现方式包含幂等写入、事务写入）
幂等写入：可执行多次，重复执行不起作用（例如转账500元）
事务写入：构建事务进行写入，checkpoint完成，才会将结果写入，事务性写入，具体又有两种实现方式：预写日志（WAL，GenericWriteAheadSink模板类）和两阶段提交（2PC，TwoPhaseCommitSinkFunction接口）

3、检查点（checkpoint）

（1）含义
重新计数的参考点
使用检查点保证exactly-once（计数结果准确），出现故障时将系统重置回正确状态
（2）实现
记录（字符串，数值），分别表示分组字符串（状态）和位置/偏移量
遇到检查点分界线（barrier）时，将输入流的位置异步持久化存储，从而可以从此位置重启
检查点失败，则会丢弃检查点并继续执行

4、数据管道实现精确语义

（1）组成

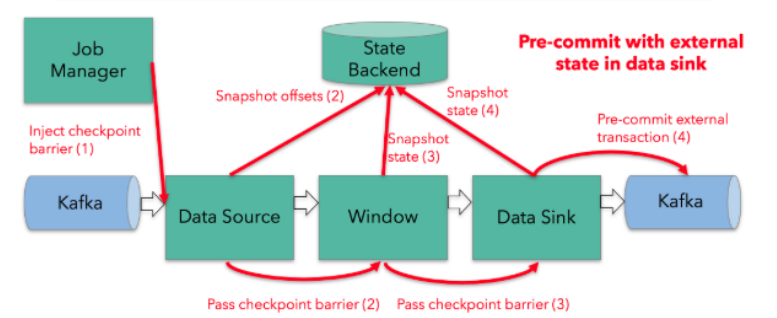

Flink + Kafka的数据管道系统（Kafka进、Kafka出）
Flink面试题 - 图7
（2）实现
内部：利用checkpoint机制，把状态存盘
source：kafka consumer作为source，可以将偏移量保存下来，故障恢复可以重置偏移量
sink：采用两阶段提交 sink，需要实现TwoPhaseCommitSinkFunction（预提交，jobmanager ack后正式提交）

5、状态后端选择

（1）分类
MemoryStateBackend：将键控状态作为内存中的对象进行管理，状态存在JVM堆上，检查点存在jobmanager内存中
FsStateBackend：检查点存在存到远程的持久化文件系统（FileSystem）上
RocksDBStateBackend：所有状态序列化后，存入本地的RocksDB中存储
RocksDB需要引入对应的依赖
（2）使用不同的状态后端

val env = StreamExecutionEnvironment.getExecutionEnvironment
val checkpointPath: String = ???
val backend = new RocksDBStateBackend**(<strong>checkpointPath</strong>)

env.setStateBackend(backend)
env.setStateBackend(**new FsStateBackend(“file:///tmp/checkpoints”))
env.enableCheckpointing(1000)
// 配置重启策略
env.setRestartStrategy(RestartStrategies.fixedDelayRestart(60, Time.of(10, TimeUnit.SECONDS)))

七、TableAPI与SQL

1、介绍

（1）介绍
Table API是流处理和批处理通用的关系型API，实现了流处理和批处理的统一
Table API和SQL是Flink中封装程度最高的API，但并不支持所有算子
（2）实现功能
内部目录catalog中注册表
注册外部catalog
执行SQL查询
注册用户定义（标量，表或聚合）函数
将DataStream或DataSet转换为表
持有对ExecutionEnvironment或StreamExecutionEnvironment的引用

2、Table API过程

（1）引入pom依赖
flink-table_2.11
（2）构造表环境

def main(args: Array[String]): Unit = {
val env: StreamExecutionEnvironment **= StreamExecutionEnvironment.getExecutionEnvironment
val myKafkaConsumer: FlinkKafkaConsumer011**[String] = MyKafkaUtil.getConsumer(“GMALL_STARTUP”)
val dstream: DataStream[String] = env**.addSource(myKafkaConsumer)
val tableEnv: StreamTableEnvironment = TableEnvironment.getTableEnvironment(env)
val startupLogDstream: DataStream[StartupLog] = dstream.map{ jsonString =>JSON.parseObject(jsonString,classOf[StartupLog]) }
val startupLogTable: Table **= tableEnv.**fromDataStream**(startupLogDstream)
val table: Table = startupLogTable.select(“mid,ch”).filter(“ch =’appstore’”)
val midchDataStream: DataStream**[(String, String)] = table.toAppendStream[(String,String)]
midchDataStream.print()
env.execute()
}**

（3）动态表
根据样例类生成table：tableEnv.fromDataStream(startupLogDstream)
对流根据字段命名：tableEnv.fromDataStream(startupLogDstream,’mid,’uid …….) -单引号标识
动态表按流输出：table.toAppendStream[(String,String)]

3、窗口聚合操作

（1）例子：统计每10秒中每个传感器温度值的个数

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
env.setParallelism(1);
DataStreamSource<String> inputData = env.readTextFile(“F:\\workspace\\flinkjavademo\\src\\main\\resources\\Sensor.txt”);
DataStream<Sensor> dataStream = inputData.flatMap(**new MySpliter())
.assignTimestampsAndWatermarks(**new WatermarkStrategy<Sensor>() {
@Override
public WatermarkGenerator<Sensor> createWatermarkGenerator(WatermarkGeneratorSupplier.Context context) {
return new WatermarkGenerator<Sensor>() {
private long maxTimestamp;
private long delay = 3000;
//以“timeStamp”字段为event-time时间戳开启了一个时间跨度为10秒，水位线为3秒的滚动窗口
@Override
public void onEvent(Sensor sensor, long l, WatermarkOutput watermarkOutput) {
maxTimestamp = Math.max(sensor.getTimeStamp(),l);
}
@Override
public void onPeriodicEmit(WatermarkOutput output) {
output.emitWatermark(**new Watermark(maxTimestamp-delay));
}
};
}
});
EnvironmentSettings envSetting = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build();
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env, envSetting);
Table table = tableEnv.fromDataStream(dataStream,$(“id”),$(“timeStamp”).rowtime(),$(“temperature”));
Table filterTable = table.window(Tumble.over(lit(10).seconds()).on($(“timeStamp”)).as(“tw”))
.groupBy($(“id”),$(“tw”))
.select($(“id”),$(“id”).count().as(“count”));
DataStream<Tuple2<Boolean, Row>> sensorDataStream = tableEnv.toRetractStream(filterTable, Row.class);
sensorDataStream.print();
env.execute(“table test”);**

（2）group by
Group table转换为流：table.toRetractStream[(String,Long)]
api包括时间窗口，窗口的字段必须出现在groupBy中。

val resultTable: Table = dataTable .window( Tumble over 10.seconds on ‘ts as ‘tw ) .groupBy(‘id, ‘tw) .select(‘id, ‘id.count)

（3）时间窗口
提前声明时间字段，如果是processTime直接在创建动态表时进行追加

val dataTable: Table = tableEnv.fromDataStream(dataStream, ‘id, ‘temperature, ‘ps.proctime)

使用Tumble over 10000.millis on 来表示滚动窗口
使用Tumble over 10.seconds on ‘ts as ‘tw表示滑动窗口

4、SQL编写

EnvironmentSettings envSetting = EnvironmentSettings.newInstance().useBlinkPlanner().inStreamingMode().build();
StreamTableEnvironment tableEnv = StreamTableEnvironment.create(env, envSetting);
//使用流创建表
Table table = tableEnv.fromDataStream(dataStream,$(“id”),$(“ts”).rowtime(),$(“temperature”));
//编写SQL完成开窗统计
Table filterTable = tableEnv.sqlQuery(“select id,count(id) num from “ + table + “ group by id,tumble(ts, interval ‘10’ second)”);
DataStream<Tuple2<Boolean, Row>> sensorDataStream = tableEnv.toRetractStream(filterTable, Row.class);
sensorDataStream.print();
env.execute(“table test”);

八、Flink CEP

1、介绍

Complex Event Processing，复杂事件处理
一个或多个简单事件构成的复杂事件流，得到满足规则的复杂事件。

2、Flink CEP library

Flink有专门的library支持
Flink面试题 - 图8

3、使用

在DataStream流上定义出模式条件，之后Flink CEP引擎进行模式检测，必要时生成告警
例子：登录检测
