怎么画 UML 图

类图

基本属性

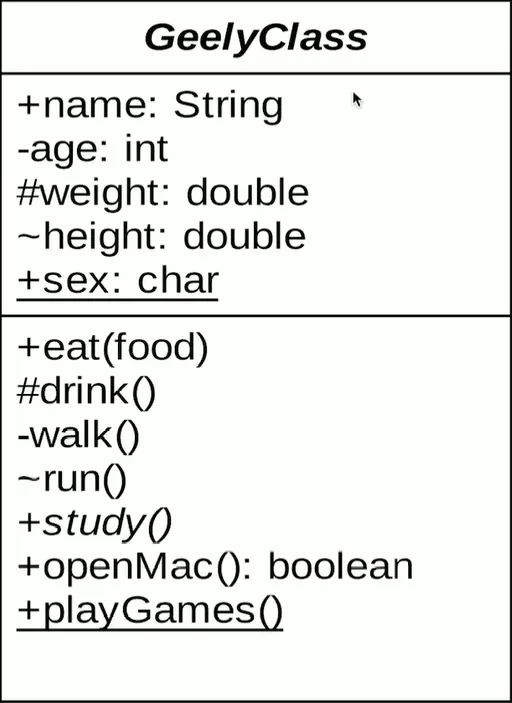

+：public
#：protected
-：private
~：default，即包权限
下划线：static，如上图的sex属性和playGames()方法
斜体：抽象

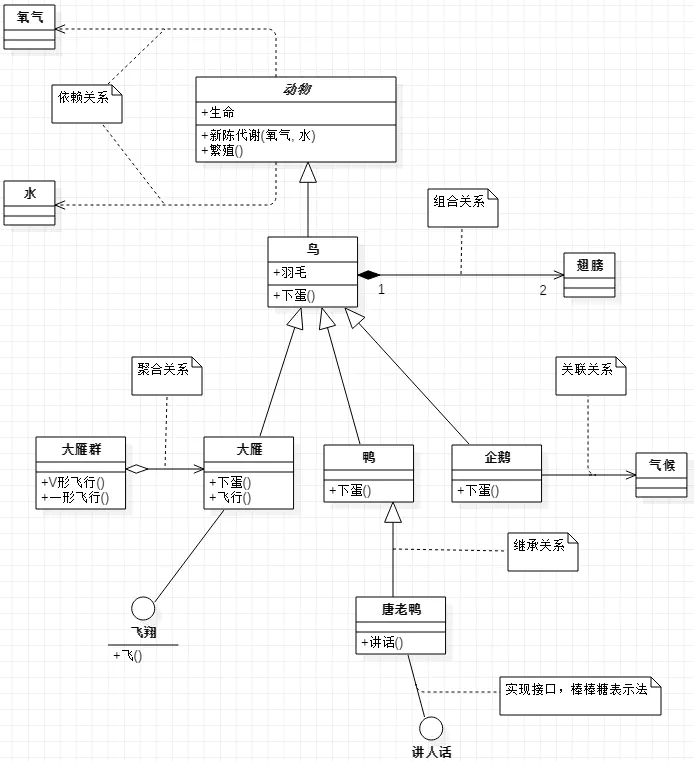

类与类之间关系

继承

类与类之间的继承，接口与接口之间的继承，对应的是extend关键字。

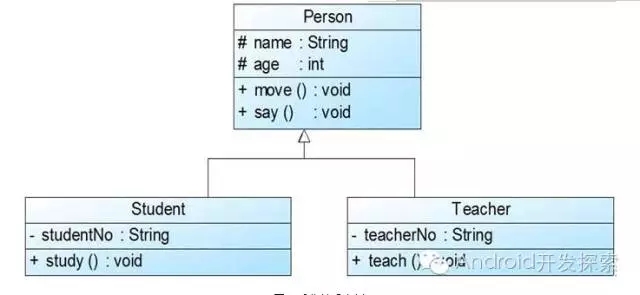

表示方法： 空心三角形 + 实线

实现（Realization）

对应implement关键字。
表示方法：
（1）矩形表示法
空心三角形 + 虚线

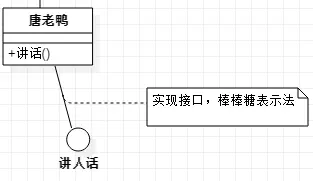

（2）棒棒糖表示法
实线

关联（Association）

单向关联

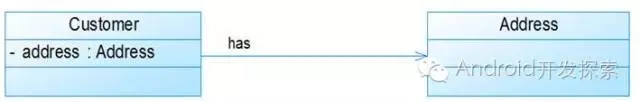

一个类持有另一个类的类型的成员变量。
表示方法：带箭头的实线。

双向关联

双方各自持有对方类型的成员变量。
表示方法：不带箭头的实线。

自关联

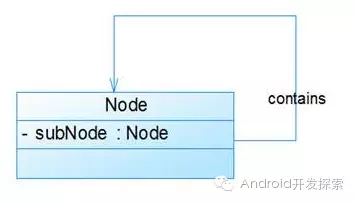

Node类包含类型为Node的成员变量，也就是“自己包含自己”。
表示方法：带箭头的实线

聚合（Aggregation）

弱的‘拥有’关系，即has-a的关系。强调是“整体”包含“部分”，但是“部分”可以脱离“整体”而单独存在。两个对象具有各自的生命周期。
表示方法：空心菱形+直线+箭头

每一只大雁都属于一个大雁群，一个大雁群可以有多只大雁。当大雁死去后大雁群并不会消失，两个对象生命周期不同。

组合（Composition）

强的‘拥有’关系，是一种contains-a的关系。组合关系与聚合关系见得最大不同在于：这里的“部分”脱离了“整体”便不复存在。部分和整体的生命周期一样。
表示方法：实心菱形+直线+箭头。

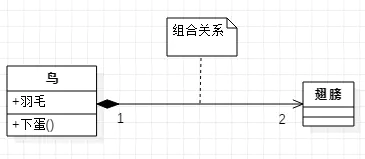

鸟和翅膀就是组合关系，因为它们是部分和整体的关系，并且翅膀和鸟的生命周期是相同的。

依赖（Dependency）

当一个对象负责构造另一个对象的实例，或者依赖另一个对象的服务时，这两个对象之间主要体现为依赖关系。
表示方法：虚线箭头

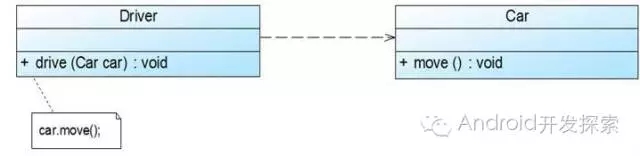

Driver的drive方法只有传入了一个Car对象才能发挥作用，因此我们说Driver类依赖于Car类。
