Suricata是一个高性能的网络入侵检测(IDS：Intrusion Detection System)、入侵防御(IPS：Intrusion Prevention System)和网络安全监控(NSM)的多线程引擎，内置支持IPv6。可加载snort规则和签名，支持barnyard2。使用pcap提供的接口进行抓包，运行前电脑必须安装有pcap才可以使用

1. 编译

  1. Installation
  2. https://redmine.openinfosecfoundation.org/projects/suricata/wiki/Suricata_Installation
  4. Ubuntu
  5. https://redmine.openinfosecfoundation.org/projects/suricata/wiki/Ubuntu_Installation_from_GIT
  7. Other point
  8. # cd suricata-update && curl -L https://github.com/OISF/suricata-update/archive/master.tar.gz | tar zxvf - --strip-components=1
  9. $ sudo apt install cbindgen

2. 重要结构体

suricata中tv、slot和tm的关系必须要搞清楚，汇总如下：

  • tv：ThreadVars类型，线程
  • slot：TmSlot类型，槽
  • tm：TmModule类型，模块
  1. 线程的定义：
  2. typedef struct ThreadVars_ {
  3.     pthread_t t;                      // 线程id
  4.     char *name;                       // 线程name
  5.     char *thread_group_name;          // 线程group name
  6.     SC_ATOMIC_DECLARE(unsigned short, flags); // 原子声明，不知道作用，暂且不管
  7.     uint8_t aof;                      // 线程遇到故障时怎么做
  8.     uint8_t type;                     // 线程类型，例如：TVT_PPT, TVT_MGMT
  9.     uint8_t restarted;                // 线程重新启动失败的次数
  10.     Tmq *inq;
  11.     Tmq *outq;
  12.     void *outctx;
  13.     char *outqh_name
  14.     struct Packet_ * (*tmqh_in)(struct ThreadVars_ *);
  15.     void (*InShutdownHandler)(struct ThreadVars_ *);
  16.     void (*tmqh_out)(struct ThreadVars_ *, struct Packet_ *);
  17.     void *(*tm_func)(void *);
  18.     struct TmSlot_ *tm_slots;
  19.     uint8_t thread_setup_flags;
  20.     uint16_t cpu_affinity;
  21.     int thread_priority;                // 线程优先级
  22.     SCPerfContext sc_perf_pctx;
  23.     SCPerfCounterArray *sc_perf_pca;
  24.     SCMutex *m;
  25.     SCCondT *cond;
  27.     uint8_t cap_flags;
  28.     struct ThreadVars_ *next;
  29.     struct ThreadVars_ *prev;
  30. } ThreadVars;
  1. 槽的定义：
  2. typedef struct TmSlot_ {
  4.     ThreadVars *tv;                       // 拥有该slot的线程
  5.     SC_ATOMIC_DECLARE(TmSlotFunc, SlotFunc);// 函数指针
  6.     TmEcode (*PktAcqLoop)(ThreadVars *, void *, void *);      // 模块数据包获取函数
  7.     TmEcode (*SlotThreadInit)(ThreadVars *, void *, void **); // 模块初始化执行函数
  8.     void (*SlotThreadExitPrintStats)(ThreadVars *, void *);   // 模块退出打印函数
  9.     TmEcode (*SlotThreadDeinit)(ThreadVars *, void *);        // 模块清理执行函数
  10.     void *slot_initdata;  // 数据存储
  11.     SC_ATOMIC_DECLARE(void *, slot_data);
  12.     PacketQueue slot_pre_pq;
  13.     PacketQueue slot_post_pq;
  14.     int tm_id;  // tm ID
  15.     int id;     // slot ID
  16.     struct TmSlot_ *slot_next;
  17. } TmSlot;
  1. 模块定义：
  2. typedef struct TmModule_ {
  3.     char *name;          // 模块名称
  4.     TmEcode (*ThreadInit)(ThreadVars *, void *, void **);
  5.     void (*ThreadExitPrintStats)(ThreadVars *, void *);
  6.     TmEcode (*ThreadDeinit)(ThreadVars *, void *);
  7.     TmEcode (*Func)(ThreadVars *, Packet *, void *, PacketQueue *, PacketQueue *);
  8.     TmEcode (*PktAcqLoop)(ThreadVars *, void *, void *);
  9.     TmEcode (*Init)(void);
  10.     TmEcode (*DeInit)(void);
  11.     void (*RegisterTests)(void);
  12.     uint8_t cap_flags;
  13.     uint8_t flags;
  14. } TmModule;

三者之间的关系，每一个线程都包含一个slot的链表，每个slot结点都悬挂着不同的模块，程序执行的时候会遍历slot链表，按照加入链表的顺序执行模块。

3. main函数

3.1 注册各种运行模式

  • RunModeRegisterRunModes()函数
  1.     RunModeIdsPcapRegister();      // IDS+pcap
  2.     RunModeFilePcapRegister();     // File+pcap
  3.     RunModeIdsPfringRegister();    // IDS+pfring
  4.     RunModeIpsIPFWRegister();      // IPS+ipfw
  5.     RunModeIpsNFQRegister();       // IPS+nfq
  6.     RunModeErfFileRegister();      // erf+file
  7.     RunModeErfDagRegister();       // erf+dag
  8.     RunModeNapatechRegister();     // napatech
  9.     RunModeIdsAFPRegister();       // IDS+AFP
  10.     RunModeUnixSocketRegister();   // UnixSocket
  11.     其中每一种运行模式调用RunModeRegisterNewRunMode注册各自的Custom mode（暂且翻译为“自定义模式”）
  13.     RunModeRegisterNewRunMode设置各种运行模式的执行函数
  14.     例如： RunModeRegisterNewRunMode(RUNMODE_PCAP_FILE, "single",
  15.                 "Single threaded pcap file mode",
  16.                 RunModeFilePcapSingle);
  17.     参数：运行模式，single名称，描述，执行函数
  18.     将执行函数添加到runmodes全局数组中。
  19.     mode->RunModeFunc = RunModeFunc; // RunModeFilePcapSingle

suricata源码记录 - 图1

3.2 注册模块

  • 注册suricata所支持的所有线程模块
  1.    TmModuleReceiveNFQRegister();
  2.    TmModuleVerdictNFQRegister();
  3.    TmModuleDecodeNFQRegister();
  5.    TmModuleReceiveIPFWRegister();
  6.    TmModuleVerdictIPFWRegister();
  7.    TmModuleDecodeIPFWRegister();
  9.    TmModuleReceivePcapRegister();
  10.    TmModuleDecodePcapRegister();
  12.    TmModuleReceivePcapFileRegister();
  13.    TmModuleDecodePcapFileRegister();
  14.    ……
  15.    ……
  16.    函数内部实现：
  17.    void TmModuleReceivePcapRegister (void)
  18.    {
  19.     tmm_modules[TMM_RECEIVEPCAP].name = "ReceivePcap";
  20.     tmm_modules[TMM_RECEIVEPCAP].ThreadInit = ReceivePcapThreadInit;
  21.     tmm_modules[TMM_RECEIVEPCAP].Func = NULL;
  22.     tmm_modules[TMM_RECEIVEPCAP].PktAcqLoop = ReceivePcapLoop;
  23.     tmm_modules[TMM_RECEIVEPCAP].ThreadExitPrintStats = ReceivePcapThreadExitStats;
  24.     tmm_modules[TMM_RECEIVEPCAP].ThreadDeinit = NULL;
  25.     tmm_modules[TMM_RECEIVEPCAP].RegisterTests = NULL;
  26.     tmm_modules[TMM_RECEIVEPCAP].cap_flags = SC_CAP_NET_RAW;
  27.     tmm_modules[TMM_RECEIVEPCAP].flags = TM_FLAG_RECEIVE_TM;
  28.    }
  29.    保存在全局TmModule tmm_modules[TMM_SIZE]数组中。
  30.    typedef struct TmModule_
  31.    {
  32.       char *name;
  33.       TmEcode (*ThreadInit)(ThreadVars *, void *, void **); // 线程初始化函数
  34.       void (*ThreadExitPrintStats)(ThreadVars *, void *); // 线程退出打印函数
  35.       TmEcode (*ThreadDeinit)(ThreadVars *, void *); // 线程关闭函数
  36.       TmEcode (*Func)(ThreadVars *, Packet *, void *, PacketQueue *, PacketQueue *);
  37.       TmEcode (*PktAcqLoop)(ThreadVars *, void *, void *);
  38.       TmEcode (*Init)(void);// 全局初始化模块函数
  39.       TmEcode (*DeInit)(void);// 全局关闭模块函数
  40.       void (*RegisterTests)(void);
  41.       uint8_t cap_flags;
  42.       uint8_t flags;
  43.     } TmModule;

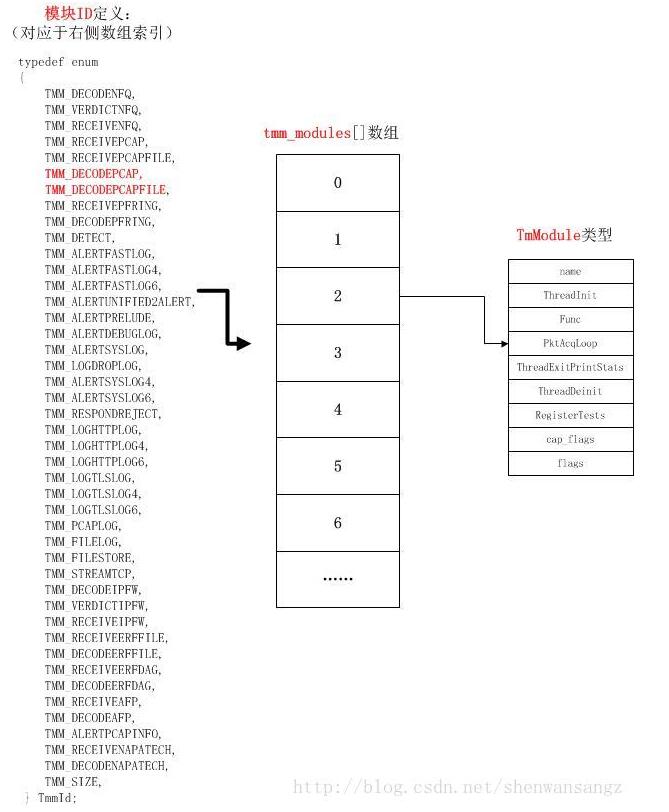

suricata源码记录 - 图2

3.3 模块初始化

  • TmModuleRunInit()函数
  1.    调用tmm_modules[TMM_SIZE]数组中模块各个模块初始化函数。
  2.     for (i = 0; i < TMM_SIZE; i++)
  3.     {
  4.         t = &tmm_modules[i];
  5.         t->Init(); // 注意这里执行的是模块全局初始化函数
  6.     }

3.4 运行模式调度

  • RunModeDispatch()函数
    • 从配置中读取运行模式。
    • 获得该运行模式中默认的Custom mode（如：single、auto等）。
    • 执行Custom mode中设置的执行函数，如RunModeFilePcapSingle函数。

3.5 运行模式执行函数

  • 例如：RunModeFilePcapSingle()
    • 通用模块初始化RunModeInitialize
    • 创建tv实例TmThreadCreatePacketHandler
    • 从tmm_modules中获得模块TmModuleGetByName
    • 插入槽slot
    • TmThreadSpawn真正创建线程函数(tm->Func)，查找调用者可看出开启线程个数
  1.     插入槽slot函数 TmSlotSetFuncAppend
  2.     void TmSlotSetFuncAppend(ThreadVars *tv, TmModule *tm, const void *data)
  3.     {
  4.         TmSlot *slot = SCMalloc(sizeof(TmSlot));       // 创建TmSlot
  5.         ......
  6.         slot->tv = tv;                                 // TmSlot与ThreadVars关联
  7.         ......
  8.         SC_ATOMIC_INIT(slot->SlotFunc);
  9.         (void)SC_ATOMIC_SET(slot->SlotFunc, tm->Func); // TmSlot与TmModule关联
  10.         ......
  11.         if (tv->tm_slots == NULL) {
  12.             tv->tm_slots = slot;                       // ThreadVars与TmSlot关联
  13.             ......
  14.         } else {
  15.             ......
  16.             // 建立TmSlot链表(ReceivePcapFile->DecodePcapFile->FlowWorker)
  17.             b->slot_next = slot;
  18.             ......
  19.         }
  20.         return;
  21.     }

3.6 整理下执行顺序

  • 运行模式注册，设置执行函数
  • 所有模块注册，设置模块相关函数
  • 所有模块初始化
  • 从配置获取运行模式类型，执行函数
  • 创建线程
  • 根据模块名称从全局数组tmm_modules中得到模块指针
  • 插入线程槽slot

3.7 架构图

3.7.1 所有模式

suricata源码记录 - 图3

3.7.2 线程_队列

suricata源码记录 - 图4

3.7.3 autofp模式

suricata源码记录 - 图5

3.7.4 整体架构图

suricata源码记录 - 图6

3.7.5 整体数据结构

suricata源码记录 - 图7

4. 部分模块

  • flow-hash.c
  1. 参考点
  2. 1. 锁：设置读写锁、尝试读写锁。读锁、尝试读锁没有调用
  3. 2. 哈希算法：uint32_t* 替代 char*
  4. 3. atomic变量：
  5.    - 流 （1）flow_state （2）use_cnt
  6.    - 桶 （1）next_ts
  7. 4. FlowInitConfig：申请内存（桶、流）时字节对齐，定义时字节对齐。初始化时使用
  8. 5. FlowGetUsedFlow：先尝试锁桶，再尝试锁流，从桶的最底端开始。内存不足需要释放已存在的流时使用
  9. 6. FlowGetFlowFromHash：找到的流，移动到list的顶端。每次查找元素时使用
  10. 7. FlowTimeoutHash：循环每个桶，先尝试锁桶，从桶的最底端开始。新线程超时时使用
  • defrag.c
  1. 1. ip重组使用大流表，以ip、vlan_id、ip_frag_id作为key值
  2. 2. 每个流表中的元素是一个tracker，每个tracker有一组红黑树指针，用于对多个ip分组进行排序，保证乱序情况下也可以重组
  3. 3. 提前分配的内存：
  4. ① defrag bucket、defrag tracker（放入队列，hash_table的实际元素）
  5. ② Frag Pool，申请多个Frag放入Pool，即 defrag_context->frag_pool
  6. 4. 动态分配的内存：
  7. ① Frag的pkt指针，实际申请长度ip len
  8. ② Frag超时或重组结束时，申请一个新的packet，填写重组信息和数据
  • stream-tcp.c
  1. 初始化
  2. 1. tcp会话是从 PoolThreadGetById 函数中获取（即 pool->alloc_stack->data），
  3. Pool由 StreamTcpInitConfig--->PoolThreadInit--->PoolInit 初始化中提前分配好内存，每个thread有一个Pool。
  4. Pool的申请方式（util-pool-thread.c、util-pool.c）
  5. ① size=0（unlimited）：分散申请小块内存，元素内存不连续
  6. 申请多个PoolBucket（内存不连续），每个PoolBucket下挂一个data（内存不连续），每个data是一个element大小，data为动态内存申请
  7. ② size>0（limited）：集中申请大块内存，元素内存连续
  8. 申请多个PoolBucket（内存连续），申请一大块（num_element*element_size）内存（内存连续），每个data通过偏移量指向大块内存的不同地址
  10. 2. tcp会话中的每个tcp packet信息（即TcpStateQueue）是动态创建的，没有内存池，由StreamTcp3whsQueueSynAck 函数调用申请
  12. 重组
  13. 1. 如下图
  14. 2.

suricata源码记录 - 图8

suricata源码记录 - 图9
