1 DHCP 简介

DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一个工作在应用层的局域网网络协议，数据传输时使用 UDP 不可靠传输协议工作，通常被应用在大型的局域网络环境中，主要作用是集中的管理，分配网络资源，使得网络环境中的主机能动态的获得 IP 地址，Gateway 地址，DNS 服务器地址，引导文件等信息，并能够提升地址的使用率。 :::warning DHCP 应用于生产生活中。是局域网协议，不能应用在公网环境中。DHCP 分配的局域网内主机均可以通信。
批量服务器安装操作系统，使用的是”无人值守自动部署”技术。 :::

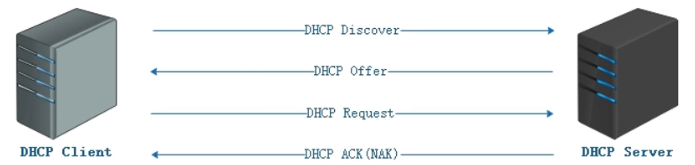

2 DHCP 工作原理（租约四部曲+续租）

首先会有DHCP Client 出现在网络中时，没有网络资源即IP地址，也就说无法与其他主机进行通信。此时 DHCP Client 会广播IP地址的请求（DHCP Discover，目的是向网络中发送DHCP请求，请求获取一个合法的IP地址）[DHCP Discover 的目的端口是 UDP 67]
当网络中有DHCP Server 收到DHCP Discover 请求后，会向 DHCP Client 发送 DHCP Offer （DHCP Server 确认可以向 DHCP Client 分配一个IP地址）[DHCP Offer 的源端口是 UDP 68] :::warning 如果有多个可用的DHCP服务器，那么可能会收到多个DHCP Offer包 :::
DHCP Client 发送 DHCP Request 到 DHCP Server，包含两部分内容，DHCP Client 想要使用的DHCP Server，以及对其他DHCP Server的拒绝。
DHCP Server 用DHCP ACK 对DHCP 请求进行响应。 :::warning

DHCP Discovery——客户端发出用于寻找该网段的DHCP服务器（广播）
DHCP Offer——服务器发出，用于响应客户端的请求，携带被请求的参数[可用的IP地址信息]（有些是单播，有些是广播；华为是单播）
DHCP Request——客户端发出用于确认服务器Offer中的参数（广播）[先收到的DHCP Offer包，会认为其DHCP Sevrer 与 DHCP Client的网络环境更良好，即立刻发送 DHCP Request ]
DHCP ACK——服务器发出，用于响应客户端的Request确认（广播）
DHCP NAK(NACK)——与 ACK 相反的报文，表示服务器拒绝了客户端的请求。（广播）
DHCP Release——用于客户端不再使用参数时释放参数的租期，会发出Release报文（广播） :::

2.1 DHCP 客户端进行IP请求
当一个 DHCP 客户机启动时，会自动将自己的IP地址配置成 0.0.0.0，由于使用 0.0.0.0 不能进行正常通信，所以客户机就必须通过 DHCP 服务器来获取一个合法的地址，由于客户机不知道 DHCP 服务器的IP地址，所以它使用 0.0.0.0 的地址作为源地址，使用 255.255.255.255 作为目标地址，使用UDP 67 端口作为目的端口来广播请求 IP地址信息。广播信息 DHCP Discover 中包含了 DHCP 客户机的 MAC 地址和计算机名，以便使得 DHCP 服务器能确定是哪个客户机发送的请求。 :::warning 若局域网中没有DHCP服务器，那就无法获取到IP地址。那么客户机就会一直发送DHCP Discover广播报文。只有局域网中DHCP 服务器才会接收DHCP Discover报文，其他的机器收到也就会丢弃。因为其并没有开启DHCP 的UDP 67端口。 :::

2.2 DHCP服务器相应请求
当 DHCP 服务器接收到客户机请求IP地址的信息时，他就在自己的IP地址池中查找是否有合法的IP地址提供给客户机，如果有，DHCP 服务器就将此IP地址做上标记，加入到 DHCP Offer 的消息中，然后DHCP服务器就广播一则包括下列信息的DHCP Offer消息。
DHCP 客户机的MAC地址；DHCP服务器提供的合法IP地址；子网掩码；默认网关（路由）；租约的期限；DHCP服务器的IP地址-MAC。 :::warning 局域网中有多个DHCP Discover请求报文，DHCP Offer 是通过DHCP Client端的MAC地址来进行区分。 ::: 因为DHCP客户机还没有IP地址，所以DHCP服务器使用自己的IP地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 68端口作为源端口来广播发送 DHCP Offer 信息。

2.3 DHCP 客户机选择IP
DHCP 客户机从接收到的第一个 DHCP Offer消息中选择IP地址，发出IP地址的DHCP服务器将该地址保留，这样该地址就不能提供给另一个DHCP客户机，当客户机从第一个DHCP服务器接收DHCP Offer 并选择IP地址后，DHCP租约的第三过程发生。客户机将DHCP Request 消息广播到所有的DHCP服务器，表明它接受提供的内容，DHCP Request消息还包括为该客户机提供IP地址配置的DHCP 服务器的服务标识符（IP地址），DHCP 服务器查看服务器标识符字段，以确定它自己是否被选择为指定的客户机提供IP地址，如果那些DHCP Offer被拒绝，则DHCP 服务器会取消提供并保留其IP地址以用于下一个IP租约请求。
在客户机选择IP的过程中，虽然客户机选择了IP地址，但是还没有配置IP地址，而在一个网络中可能有几个DHCP服务器，所以客户机仍然使用0.0.0.0的地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 67端口作为目的端口来广播DHCP Request信息。
DHCP客户端接受到DHCP Offer提供信息之后，选择第一个接收到的提供信息，然后以广播的方式回答一个DHCP Request请求信息，该信息包含向它所选定的DHCP服务器请求IP地址的内容。

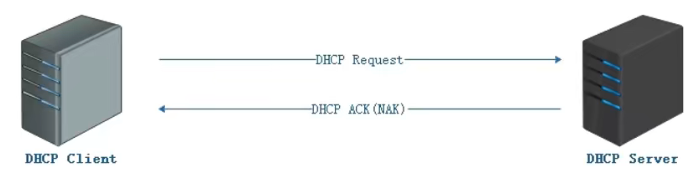

2.4 DHCP 服务器确认租约
服务器确认租约：DHCP ACK
DHCP服务器接收到DHCP Request消息后，以DHCP ACK消息的形式向客户机广播成功的确认，该消息包含有IP地址的有效租约和其他可能配置的消息，虽然服务器确认了客户机的租约请求，但是客户机还没有收到服务器的DHCP ACK 消息，所以服务器仍然使用自己的IP地址作为源地址，使用255.255.255.255作为目标地址，使用 UDP 68端口作为源端口来广播DHCP ACK 信息。当客户机收到DHCP ACK消息时，它就配置了IP地址，完成了TCP/IP的初始化。
服务器拒绝租约：DHCP NACK（DHCP NAK）
如果DHCP Request不成功，例如客户机试图租约先前的IP地址，但是该IP地址已不再可用，或者因为客户机移到了其他的子网，该IP地址无效，DHCP服务器将广播否定确认消息DHCP NACK，当客户机接收到不成功的确认时，它将重新开始DHCP租约过程。 :::warning 注意1：如果DHCP客户机无法找到DHCP服务器，它将从TCP/IP的B类网段169.254.0.0/16中挑选一个IP地址作为自己的IP地址，继续每隔5分钟尝试与DHCP服务器进行通信，一旦DHCP服务器取得联系，则客户机就放弃自动配置的IP地址，而使用DHCP服务器分配的IP地址
注意2：DHCP客户机收到DHCP 服务器回应的ACK报文后，通过地址冲突检测（ARP）发现服务器分配的地址冲突或者由于其他原因导致不能使用，则发送DHCP DECLINE报文，通知服务器所分配的IP地址不可用。 :::

2.5 DHCP 客户机续租
:::warning DHCP 客户机收到DHCP 服务器的IP地址的租约是会有一定的时间限制的。其中时间限制是需要根据DHCP 服务器的配置文件决定，来进行判断和匹配。
DHCP服务器中的配置文件会有两个关于租期的参数：1.默认租约时间，2.最长租约时间。[单位：秒]
默认租约时间default-lease-time：客户机通过DHCP获取IP地址后，这个IP地址使用时间是多久。默认时间：7200s
最长租约时间max-lease-time：正常情况下，如果客户机在默认租约时间快到期时会向DHCP续租，如果在默认租约时间期间，客户机死机了，默认租约时间到了，DHCP服务器并不会立刻回收这个IP，而是会在等待一段时间，该时间即为最长租约时间。如果最长租约时间到了还不续租，那么会回收该IP地址方便后续机器使用。默认时间：14400s ::: DHCP客户机会在租期过去 50%的时候，直接向为其提供IP地址的DHCP服务器发送DHCP Request消息包（用来续组）。如果客户机接收到该服务器回应的DHCP ACK消息包，客户机就根据包中所提供的新的租约以及其他已经更新的TCP/IP参数，更新自己的配置，IP租用更新完成，如果没有收到该服务器的回复，则客户机继续使用现有的IP地址，因为当前租期还有50%。
如果在租期过去50%的时候没有更新，则DHCP客户机将在租期过去 87.5% 的时候再次向为其提供IP地址的DHCP服务器联系。如果还不成功，到租约的100%的时候，DHCP客户机必须放弃这个IP地址，重新申请。如果此时无DHCP服务器可用，DHCP客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。

3 DHCP 服务搭建

3.1 准备实验环境
两台机器，网络连接模式设为VMnet*模式
防护的关闭：

iptables -L #防火墙
getenforce #SELinux

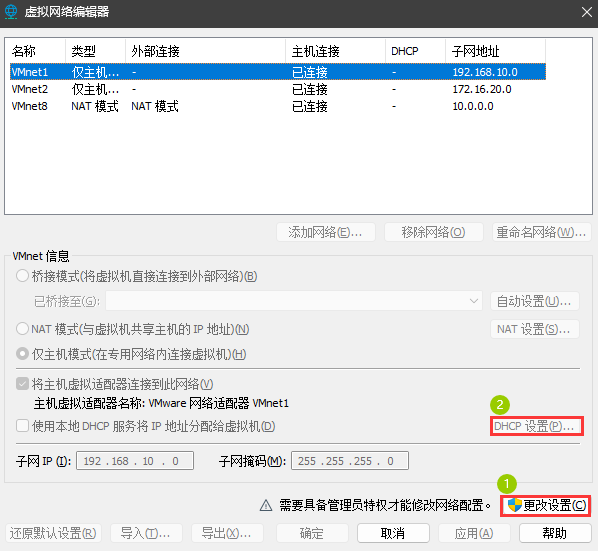

关闭VMnet虚拟网络编辑器的DHCP功能，切记

3.2 DHCP 相关信息

软件名： :::warning dhcp #DHCP服务软件包
dhcp-common #DHCP命令软件包（默认已安装） ::: 范例：

yum install -y dhcp dhcp-command

服务名： :::warning dhcpd #DHCP服务名
dhcrelay #DHCP中继服务名 ::: 端口号： :::warning UDP 67 #作为客户端的目标端口，接收客户端的请求DHCP请求
UDP 68 #作为服务器的源端口，用来向客户端回复数据包 ::: 配置文件： :::warning dhcpd /etc/dhcp/dhcpd.conf #此配置文件默认是空的，需要找模板文件重新生成
dhcpd.conf.example / dhcpd.conf.sample
/usr/share/doc/dhcp-4.x.x/dhcpd.conf.example / /usr/share/doc/dhcp-4.x.x/dhcpd.conf.sample
#DHCP的模板配置文件
dhcrelay /etc/sysconfig/dhcrelay #该文件是中继配置文件，中继实验中用到 ::: 范例：

#CentOS7：将dhcp模板文件覆盖到原dhcp配置文件
\cp -a /usr/share/doc/dhcp-4.2.5/dhcpd.conf.example /etc/dhcp/dhcpd.conf
\cp -a /usr/share/doc/dhcp-4.2.5/dhcpd6.conf.example /etc/dhcp/dhcpd6.conf
#CentOS6：将dhcp模板文件覆盖到原dhcp配置文件
\cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
\cp -a /usr/share/doc/dhcp-4.1.1/dhcpd6.conf.sample /etc/dhcp/dhcpd6.conf
#中继配置文件
~ ls -l /etc/sysconfig/dhcrelay

3.3 DHCP 配置文件详解

:::warning DHCP配置文件分为全局配置和局部配置，日志保存路径：/var/log/message
DHCP配置文件至少有一个subnet的网段要与当前DHCP服务器所使用的IP网段。一定要有subnet的信息，内容可以为空，即不向外分配IP地址。 :::

subnet 10.5.5.0 netmask 255.255.255.224 {                                #声明要分配的网段和子网掩码
  range 10.5.5.26 10.5.5.30;                                                        #声明可用IP地址池
  option domain-name-servers ns1.internal.example.org;    #设置DNS服务器地址，例如：223.5.5.5，223.6.6.6
  option domain-name "internal.example.org";                        #设置DNS服务器域
  option routers 10.5.5.1;                                                            #默认网关的地址
  option broadcast-address 10.5.5.31;                                        #广播地址（可不写）
  default-lease-time 600;                                                                #默认租约（s）主要影响在续租的时候
  max-lease-time 7200;                                                                    #最大租约（s）若续租不成功时则使用的最大租约的有效期
}

4 DHCP 实验部署

4.1 DHCP基本功能实验

4.1.1 生成配置文件

#以CentOS6为主
\cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
\cp -a /usr/share/doc/dhcp-4.1.1/dhcpd6.conf.sample /etc/dhcp/dhcpd6.conf

4.1.2 修改配置文件

将配置文件的前几个subnet声明注释掉，修改最后一个 subnet 声明
注意：配置文件中每行结束分号和结束大括号。需要结合网卡的配置信息进行配置DHCP

~ vim /etc/dhcp/dhcpd.conf
#KubeSphere DHCP BEGIN
subnet 10.0.0.0 netmask 255.255.255.0 {
  range 10.0.0.100 10.0.0.200;
  option domain-name-servers 223.5.5.5 223.6.6.6;
  option domain-name "kubesphere.com";
  option routers 10.0.0.2;
  option broadcast-address 10.0.0.255;
  default-lease-time 600;
  max-lease-time 7200;
}
#KubeSphere DHCP END

4.1.3 重启服务

~ service dhcpd start
Starting dhcpd:                                            [  OK  ]
#查看DHCP端口号
~ netstat -anulp
Active Internet connections (servers and established)
Proto Recv-Q Send-Q Local Address               Foreign Address             State       PID/Program name
udp        0      0 0.0.0.0:67                  0.0.0.0:*                               46951/dhcpd
~ netstat -tunlp
#设置开机自启动
~ chkconfig dhcpd on
~ chkconfig --list dhcpd
dhcpd           0:off   1:off   2:on    3:on    4:on    5:on    6:off

测试验证DHCP服务器，利用一台服务器使用DHCP服务来动态获取IP地址

#DHCP客户机修改网卡配置文件eth0
~ vim /etc/sysconfig/network-scripts/ifcfg-eth0
BOOTPROTO="dhcp"
#重启网络服务
~ systemctl restart network

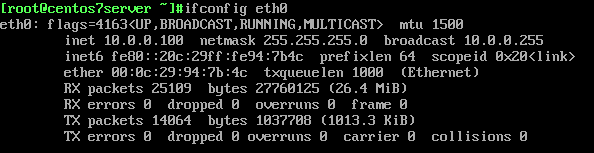

#获取了新的IP地址

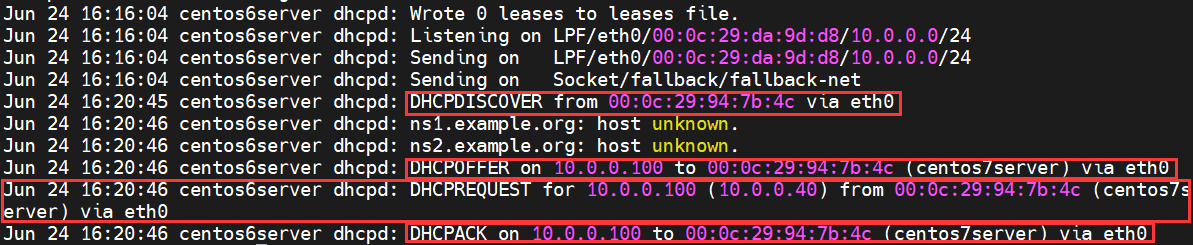

DHCP服务器查看DHCP日志

~ cat /var/log/messages
Jun 24 16:16:04 centos6server dhcpd: Listening on LPF/eth0/00:0c:29:da:9d:d8/10.0.0.0/24
Jun 24 16:16:04 centos6server dhcpd: Sending on   LPF/eth0/00:0c:29:da:9d:d8/10.0.0.0/24
Jun 24 16:16:04 centos6server dhcpd: Sending on   Socket/fallback/fallback-net
Jun 24 16:20:45 centos6server dhcpd: DHCPDISCOVER from 00:0c:29:94:7b:4c via eth0
Jun 24 16:20:46 centos6server dhcpd: ns1.example.org: host unknown.
Jun 24 16:20:46 centos6server dhcpd: ns2.example.org: host unknown.
Jun 24 16:20:46 centos6server dhcpd: DHCPOFFER on 10.0.0.100 to 00:0c:29:94:7b:4c (centos7server) via eth0
Jun 24 16:20:46 centos6server dhcpd: DHCPREQUEST for 10.0.0.100 (10.0.0.40) from 00:0c:29:94:7b:4c (centos7server) via eth0
Jun 24 16:20:46 centos6server dhcpd: DHCPACK on 10.0.0.100 to 00:0c:29:94:7b:4c (centos7server) via eth0

:::warning DHCPOFFER：决定要将IP地址分配给DHCP客户机
DHCPACK：确定要将IP地址分配给DHCP客户机 :::

4.2 保留地址（固定地址分配）

4.2.1 获取客户端的MAC地址

arp -a #查看客户机的MAC地址

范例：获取客户端的MAC地址

~ arp -a
~ ifconfig -a
~ ip addr

4.2.2 修改/etc/dhcp/dhcpd.conf文件

vim /etc/dhcp/dhcpd.conf
host fantasia {
  hardware ethernet <MAC地址>; #客户机的MAC地址
  fixed-address <IP地址>;             #固定分配给客户机的IP地址（可以使用地址池以外的IP）
}

范例：

~ vim /etc/dhcp/dhcpd.conf
#KubeSphere DHCP HOST BEGIN
host fantasia {
  hardware ethernet 00:0c:29:94:7b:4c;
  fixed-address 10.0.0.254;
}
#KubeSphere DHCP HOST END

4.2.3 重启DHCP服务

service dhcpd restart

4.2.4 重启客户机网卡验证IP地址获取是否成功

#网卡设置为DHCP自动获取IP地址
ifdown eth0 ; ifup eth0
systemctl restart network

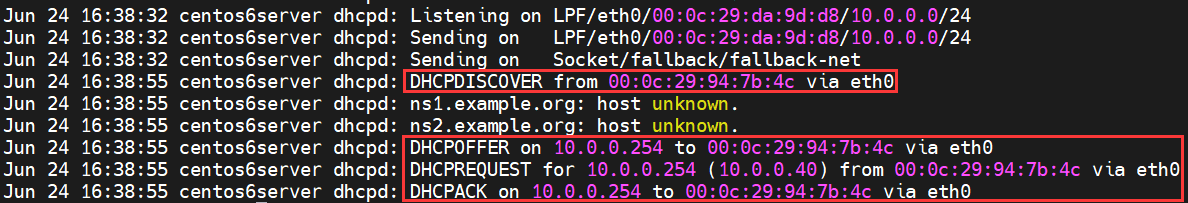

DHCP服务器查看DHCP日志

~ cat /var/log/messages
Jun 24 16:38:55 centos6server dhcpd: DHCPDISCOVER from 00:0c:29:94:7b:4c via eth0
Jun 24 16:38:55 centos6server dhcpd: ns1.example.org: host unknown.
Jun 24 16:38:55 centos6server dhcpd: ns2.example.org: host unknown.
Jun 24 16:38:55 centos6server dhcpd: DHCPOFFER on 10.0.0.254 to 00:0c:29:94:7b:4c via eth0
Jun 24 16:38:55 centos6server dhcpd: DHCPREQUEST for 10.0.0.254 (10.0.0.40) from 00:0c:29:94:7b:4c via eth0
Jun 24 16:38:55 centos6server dhcpd: DHCPACK on 10.0.0.254 to 00:0c:29:94:7b:4c via eth0

扩展：DHCP续租日志

4.3 超级作用域（同一局域网）

4.3.1 超级作用域介绍

DHCP 服务器可以为单个物理网络上的客户端提供多个作用域租约地址

4.3.2 实验环境准备

三台虚拟机同一个网络模式，一个DHCP服务器，两个客户机

单臂路由（router-on-a-stick）是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。在路由器的一个接口上配置子接口。在路由器一个物理网卡接口上面配置两个不同网段IP地址

4.3.3 实验步骤

设置DHCP服务器的单臂路由所需的子网卡：

cp -a ifcfg-eth0 ifcfg-eth0:0 #编辑此文件，修改网卡名和IP地址即可

范例：

~ vim ifcfg-eth0:0
DEVICE=eth0:0
NAME=eth0:0
TYPE=Ethernet
ONBOOT=yes
BOOTPROTO=static
IPADDR=10.0.20.40
PREFIX=24
~ vim ifcfg-eth0
DEVICE=eth0
TYPE=Ethernet
ONBOOT=yes
NAME="System eth0"
IPADDR=10.0.0.40
PREFIX=24
GATEWAY=10.0.0.2
DNS1=114.114.114.114
DNS2=8.8.8.8
~ ip addr ; ifconfig
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP qlen 1000
    link/ether 00:0c:29:4b:20:62 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.40/24 brd 10.0.0.255 scope global eth0
    inet 10.0.20.40/24 brd 10.0.20.255 scope global eth0:0
    inet6 fe80::20c:29ff:fe4b:2062/64 scope link
       valid_lft forever preferred_lft forever

开启路由转发功能：

~ vim /etc/sysctl.conf

Controls IP packet forwarding
net.ipv4.ip_forward = 1 #此选项修改为1即可
~ sysctl -p #刷新内核次数配置文件
修改/etc/dhcp/dhcpd.conf 文件 ```bash

之前的网段生命和主机生命全部都注释掉！
vim /etc/dhcp/dhcpd.conf

KubeSphere DHCP SHARE-NETWORK BEGIN
shared-network public { subnet 10.0.0.0 netmask 255.255.255.0 { range 10.0.0.100 10.0.0.200; option routers 10.0.0.40; } subnet 10.0.20.0 netmask 255.255.255.0 { option routers 10.0.20.40; range 10.0.20.100 10.0.20.200; } }

KubeSphere DHCP SHARE-NETWORK END

剩下内容注释掉或者删除掉，切记别落下括号

范例：
```bash
vim /etc/dhcp/dhcpd.conf
#KubeSphere DHCP SHARE-NETWORK BEGIN
shared-network 0-20 {
  subnet 10.0.0.0 netmask 255.255.255.0 {
    range 10.0.0.100 10.0.0.100;
    option routers 10.0.0.40;
  }
  subnet 10.0.20.0 netmask 255.255.255.0 {
    option routers 10.0.20.40;
    range 10.0.20.100 10.0.20.200;
  }
}
#KubeSphere DHCP SHARE-NETWORK END

重启DHCP服务
```
service dhcp restart
```
分别重启两台机器的网卡，查看获取的IP地址
```
#机器的获取IP地址的模式为DHCP模式
systemctl restart network
ifdown ens33 ; ifup ens33
```
注意：将VMnet的DHCP功能关闭，以及尽量使用干净的系统进行实验操作。

4.4 DHCP 中继

4.4.1 DHCP中继介绍
DHCP Relay（DHCPR）DHCP中继是一个小程序，可以实现在不同子网和物理网段之间处理和转发DHCP信息的功能。

DHCP 中继，也称为DHCP 代理服务器。不同的子网，不同的局域网之间进行转发服务器。如果DHCP客户机与DHCP服务器在同一个物理网段，则客户机可以正确地获得动态分配的ip地址。如果不在同一个物理网段，则需要DHCP Relay Agent(中继代理)。用DHCP Relay代理可以去掉在每个物理的网段都要有DHCP服务器的必要,它可以传递消息到不在同一个物理子网的DHCP服务器，也可以将服务器的消息传回给不在同一个物理子网的DHCP客户机。 DHCP中继的功能就是代理的功能，代替DHCP服务器来接收DHCP请求。DHCP中继代理会将DHCP 请求转发给DHCP服务器。 DHCP中继实验要求：DHCP服务器和客户机是不同在同一个网段。而在之前的实验（包括单臂路由）中DHCP服务器和客户机是同一网段。

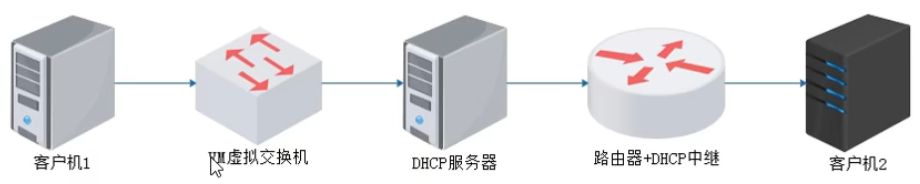

4.4.2 实验环境准备

DHCP 服务器：
eth0（10.0.0.40） VMnet8
DHCP 中继：
eth0（10.0.0.50）VMnet8
eth1（192.168.10.50）VMnet1
外网客户机：
eth0（IP地址自动获取）VMnet1
注意：关闭所有的防护，iptables、SELinux

若CentOS6出现网卡配置不上IP地址时，可以使用以下命令进行解决：
service NetworkManager stop 结束进程 chkconfig NetworkManager off 关闭开机自启 service network restart 重启网络服务

4.4.3 配置DHCP服务器

软件安装
```
yum install -y dhcp dhcp-command
```
修改 /etc/dhcp/dhcpd.conf ```bash

声明两个subnet，其他无关可以不做操作或者删除
KubeSphere DHCP Relay BEGIN
subnet 10.0.0.0 netmask 255.255.255.0 { #实验中并未用到该地址池分配IP range 10.0.0.100 10.0.0.110; option routers 10.0.0.50; #DHCP中继的地址 }

subnet 192.168.10.0 netmask 255.255.255.0 {
range 192.168.10.50 192.168.10.200; option routers 192.168.10.50; #DHCP中继的地址 }

KubeSphere DHCP Relay END


3. 重启dhcp服务
```bash
service dhcpd restart

指定网关

只能中继器的内网IP为网关地址

注意：DHCP服务器网卡网关指向为 DHCP中继器的网卡IP地址。否则将出现只有DHCPDISCOVER / DHCPOFFER 两种报文不断的传递。导致实验失败。

4.4.4 配置DHCP中继服务器

网卡配置

一块网卡IP地址：10.0.0.50/24
一块网卡IP地址：192.168.10.50/24

软件安装
```
yum install -y dhcp dhcp-command
```

修改中继配置文件

vim /etc/sysconfig/dhcrelay
INTERFACES="eth0 eth1"        #对应的网卡设备名
DHCPSERVERS="10.0.0.40"        #对应的DHCP服务器IP地址

开启路由转发功能 ```bash vim /etc/sysctl.conf net.ipv4.ip_forward = 1

sysctl -p


5. 重启中继服务
```bash
service dhcrelay restart

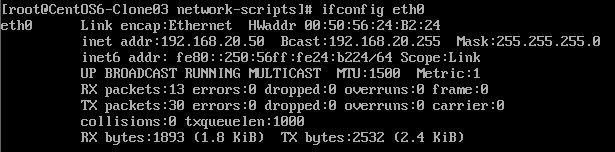

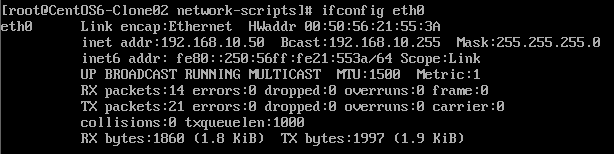

4.4.5 测试外网主机

主机网卡设置为DHCP并重启网卡。

ifdown eth0 ; ifup eth0

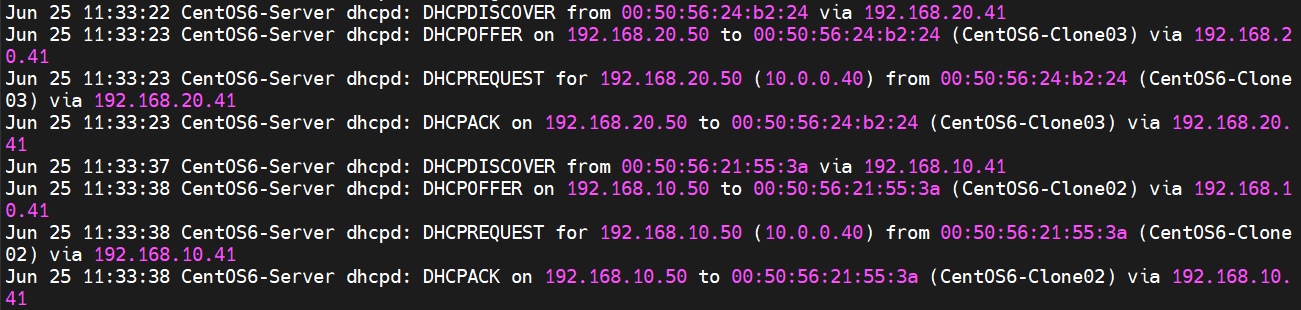

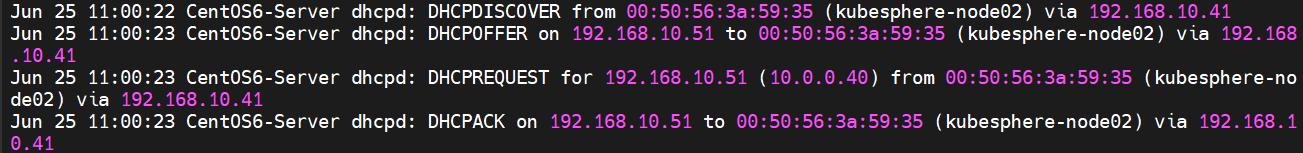

范例：查看 DHCP 服务器的日志情况

tail -f /var/log/messages

4.5 扩展实验

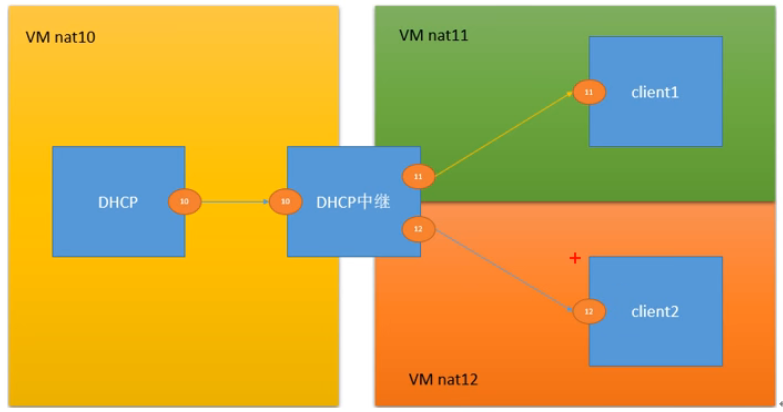

注意：此图和实验规划有所区别，实验规划只是用一台服测试机，此图使用了两台。

###DHCP服务器
~ vim /etc/dhcp/dhcpd.conf
#声明两个subnet，其他无关可以不做操作或者删除
#KubeSphere DHCP Relay BEGIN
subnet 10.0.0.0 netmask 255.255.255.0 {        #实验中并未用到该地址池分配IP
  range 10.0.0.100 10.0.0.110;
  option routers 10.0.0.41;                                #DHCP中继的地址
}

subnet 192.168.10.0 netmask 255.255.255.0 {
  range 192.168.10.50 192.168.10.200;
  option routers 192.168.10.41;                        #DHCP中继的地址
}

subnet 192.168.20.0 netmask 255.255.255.0 {
  range 192.168.20.50 192.168.20.200;
  option routers 192.168.20.41;                        #DHCP中继的地址
}
#KubeSphere DHCP Relay END

~ service dhcpd start
~ ss -tunlp

###DHCP中继
一块网卡IP地址：10.0.0.41/24
一块网卡IP地址：192.168.10.41/24
一块网卡IP地址：192.168.20.41/24
~ vim /etc/sysconfig/dhcrelay
# Command line options here
DHCRELAYARGS=""
# DHCPv4 only
INTERFACES="eth0 eth1 eth2"
# DHCPv4 only
DHCPSERVERS="10.0.0.40"

~ service dhcrelay start
~ ss -tunlp

###Client1
#主机网卡设置为DHCP并重启网卡。
ifdown eth0 ; ifup eth0

###Client2
#主机网卡设置为DHCP并重启网卡。
ifdown eth0 ; ifup eth0

范例：查看 DHCP 服务器的日志情况

tail -f /var/log/messages

范例：查看各主机的IP地址获取情况

ifconfig <网卡名>

02 DHCP 服务

1 DHCP 简介

2 DHCP 工作原理（租约四部曲+续租）

2.1 DHCP 客户端进行IP请求

2.2 DHCP服务器相应请求

2.3 DHCP 客户机选择IP

2.4 DHCP 服务器确认租约

2.5 DHCP 客户机续租

3 DHCP 服务搭建

3.1 准备实验环境

3.2 DHCP 相关信息

3.3 DHCP 配置文件详解

4 DHCP 实验部署

4.1 DHCP基本功能实验

4.1.1 生成配置文件

4.1.2 修改配置文件

4.1.3 重启服务

4.2 保留地址（固定地址分配）

4.2.1 获取客户端的MAC地址

4.2.2 修改/etc/dhcp/dhcpd.conf文件

4.2.3 重启DHCP服务

4.2.4 重启客户机网卡验证IP地址获取是否成功

4.3 超级作用域（同一局域网）

4.3.1 超级作用域介绍

4.3.2 实验环境准备

4.3.3 实验步骤

Controls IP packet forwardingnet.ipv4.ip_forward = 1 #此选项修改为1即可

之前的网段生命和主机生命全部都注释掉！

KubeSphere DHCP SHARE-NETWORK BEGIN

KubeSphere DHCP SHARE-NETWORK END

剩下内容注释掉或者删除掉，切记别落下括号

4.4 DHCP 中继

4.4.1 DHCP中继介绍

4.4.2 实验环境准备

若CentOS6出现网卡配置不上IP地址时，可以使用以下命令进行解决：

4.4.3 配置DHCP服务器

声明两个subnet，其他无关可以不做操作或者删除

KubeSphere DHCP Relay BEGIN

KubeSphere DHCP Relay END

4.4.4 配置DHCP中继服务器

4.4.5 测试外网主机

4.5 扩展实验

Controls IP packet forwarding
net.ipv4.ip_forward = 1 #此选项修改为1即可
